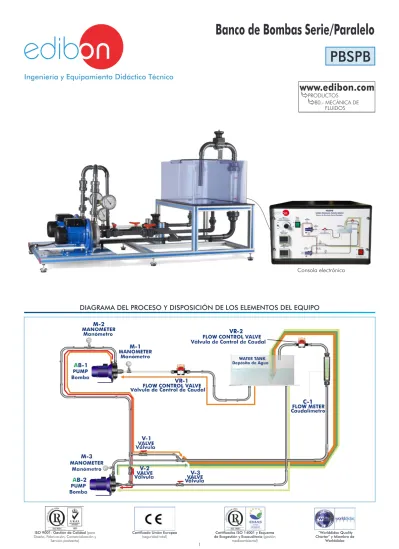

DIAGRAMA DEL PROCESO Y DISPOSICIÓN DE LOS ELEMENTOS DEL EQUIPO
Banco de Bombas Serie/Paralelo
PBSPB
www.edibon.com 2
El Banco de Bombas Serie/Paralelo, "PBSPB", está diseñado para demostrar las ventajas operativas del funcionamiento en serie o en paralelo, según el rendimiento requerido.
Este equipo consta de dos bombas centrífugas, un depósito de suministro de agua, tuberías de circulación, válvulas de regulación, tres medidores de presión y un medidor de caudal.
Las bombas centrífugas pueden funcionar: aisladamente, acopladas en serie ó acopladas en paralelo. Una bomba está accionada a través de un motor trifásico con posibilidad de regulación y medición de la velocidad de giro así como de medición del par mecánico transmitido, y la otra bomba está accionada a través de un motor monofásico.
Las bombas van instaladas en un sistema de tuberías que, por ser un circuito cerrado, evita el gasto permanente de agua durante su funcionamiento.
Mediante el posicionamiento adecuado de las válvulas es posible conectar las bombas por separado, en serie ó en paralelo, según sea el ensayo que pretendamos realizar.
Equipo de sobremesa.
Estructura de aluminio anodizado y paneles de acero pintado. Principales elementos metálicos de acero inoxidable.
Diagrama en el panel frontal con distribución similar a la de los elementos en el equipo real. Dos bombas centrífugas:
Caudal máximo: 120 l/min.
Altura máxima (aprox.): 25 mca (metros de columna de agua).
Un motor trifásico acciona un bomba, 0,37 kW con regulación continua de velocidad con variador de frecuencia/tensión; y otro motor monofásico acciona la otra bomba.
Tres válvulas que nos permiten conectar las bombas por separado, en serie ó en paralelo, mediante su posicionamiento adecuado.
Dos válvulas de regulación de caudal. Depósito de agua, capacidad: 60 l. Medida del par y de la velocidad.
Manómetro para la medida de la presión de descarga; rango: 0 – 2,5 bar. Manómetro para la medida de la presión de descarga; rango: 0 – 6 bar. Manómetro para la medida de presión de aspiración; rango: -1 – 1 bar. Caudalímetro; rango: 0 – 150 l/min.
Consola electrónica: Caja metálica.
Interruptores para las bombas. Controlador de velocidad.
Display digital de la medida de velocidad. Display digital de la medida del par.
Cables y Accesorios, para un funcionamiento normal.
Manuales: Este equipo se suministra con los siguientes manuales: Servicios requeridos, Montaje e Instalación, Puesta en marcha, Seguridad, Mantenimiento y Manual de Prácticas.
INTRODUCCIÓN
DESCRIPCIÓN GENERAL
ESPECIFICACIONES
Una bomba hidráulica es una máquina generadora capaz de comunicar energía al fluido que circula por su interior. De esta manera, dicho fluido puede remontar el desnivel geométrico o el gradiente adverso de presiones que pudiera existir entre dos puntos de una red hidráulica. De todas las máquinas hidráulicas las bombas son las más versátiles, pues es posible adaptarlas a una gran diversidad de condiciones de explotación (potencias, caudales, alturas de elevación, líquidos, materiales, etc.).
La forma del elemento impulsor determina el tipo de bomba y le confiere características específicas. Los tipos de bomba más habituales en función del elemento impulsor son las de desplazamiento positivo o volumétricas y las rotodinámicas.
Las primeras (bombas de engranajes, de pistones, de tornillo sinfín, etc.) confinan un volumen finito de fluido entre sus componentes mecánicos y una vez encerrado herméticamente lo desplazan o impulsan hacia la zona de mayor presión. En este tipo de bombas existe por tanto una frontera física claramente definida entre la zona de alta presión y la de baja presión.
Las segundas (bombas axiales, diagonales, radiales, etc.) consiguen el aumento de presión obligando al fluido a desplazarse por los conductos divergentes que quedan entre los álabes del rodete, por el efecto de la fuerza centrífuga a la que el fluido se ve sometida con el giro del rodete o impulsor. Como consecuencia de lo anterior, en este tipo de bombas no existe una frontera física claramente definida entre la zona de alta presión y la de baja presión, sino que la presión va aumentando progresivamente conforme el fluido va avanzando. Las bombas rotodinámicas van a ser las más comúnmente utilizadas. El campo de utilización de estas bombas está creciendo día a día y con ellas se consigue la impulsión desde grandes caudales y pequeñas alturas hasta pequeños caudales y grandes alturas, pasando por todas las situaciones intermedias.
La regulación del caudal en las bombas rotodinámicas es muy sencilla y se puede abordar de muy distintas formas, por variación de la velocidad de giro, por regulación de llaves de paso en serie o en paralelo, etc. Esta amplia gama de posibilidades que existe para modificar su punto de funcionamiento permite su adaptación con facilidad a las distintas situaciones de trabajo que pueden darse a lo largo de su vida. La colocación de bombas o impulsores en serie o en paralelo amplía el campo de aplicación de las bombas rotodinámicas invadiendo terreno a las bombas volumétricas, de uso casi obligado para aplicaciones de pequeños caudales y grandes presiones de trabajo.
Debido a la enorme importancia que este tipo de bombas tiene en la industria es preciso que los técnicos de la industria conozcan bien su comportamiento. Con el Banco de Bombas Serie/Paralelo, “PBSPB”, se podrán obtener los parámetros y curvas características más importantes de este tipo de bombas así como las de su acoplamiento en serie y en paralelo.
Ya que el equipo dispone de regulación de velocidad, se podrá obtener el punto de diseño de cada bomba y las curvas características del acoplamiento serie-paralelo para bombas iguales (girando a la misma velocidad) y para bombas distintas (girando a distinta velocidad).
1.- Obtención de la curvas H (Q), N(Q), Rto%(Q). 2.- Obtención del mapa de una bomba centrífuga. 3.- Estudio adimensional de las magnitudes H*, N* y Q*. 4.- Ensayo de cavitación y obtención de las curvas NPSHr. 5.- Acoplamiento en serie de dos bombas de características iguales. 6.- Acoplamiento en serie de dos bombas de características distintas.
7.- Acoplamiento en paralelo de dos bombas de características iguales.
8.- Acoplamiento en paralelo de dos bombas de características distintas.
Posibilidades prácticas adicionales: 9.- Calibración de los sensores.
- Suministro eléctrico: monofásico, 220 V/50 Hz ó 110 V/60 Hz. - Suministro de agua y desagüe.
PBSPB: Equipo: -Dimensiones: 1530 x 700 x 800 mm aprox. -Peso: 105 Kg aprox. Consola Electrónica: -Dimensiones: 490 x 330 x 310 mm aprox. -Peso: 10 Kg aprox.
EJERCICIOS Y POSIBILIDADES PRÁCTICAS
SERVICIOS REQUERIDOS
DIMENSIONES Y PESOS
VERSIONES DISPONIBLES
Ofrecido en este catálogo:
- PBSPB: Banco de Bombas Serie/Paralelo.
Ofrecido en otro catálogo:
www.edibon.com 4
PBSPB/ICAI. Software de Enseñanza Asistida desde Computador de Modo Interactivo:
No hay conexión física entre el equipo y el computador (PC), este completo paquete de software consta del Software del Instructor (Software de Gestión de Aulas de EDIBON -ECM-SOF) totalmente integrado con el Software del Alumno (Software de Formación de EDIBON -ESL-SOF). Ambos están interconectados para que el Profesor conozca, en todo momento, cual es el conocimiento teórico y práctico de los alumnos.
Opcional
Software del Instructor
ECM-SOF. Pantalla Principal del Software de Gestión de Aulas de EDIBON (Software del Instructor)
ETTE. Aplicación de Test y Exámenes de EDIBON - Pantalla Principal con Preguntas de Resultado Numérico
ERS. Aplicación de Resultados y Estadísticas de EDIBON - Histograma de Resultados del Alumno
ECAL. Aplicación de Cálculos de EDIBON - Pantalla del Editor de Fórmulas
Características innovadoras:
• Gestión de base de datos de usuarios.
• Administración y asignación de grupos de trabajo, tares y
sesiones de formación.
• Creación e integración de ejercicios prácticos y recursos
multimedia.
• Diseño a medida de métodos de evaluación. • Creación y asignación de fórmulas y ecuaciones. • Motor de resolución de sistemas de ecuaciones. • Contenidos actualizables.
• Generación de informes, monitorización de la evolución del usuario y estadísticas.
- ECM-SOF. Software de Gestión de Aulas de EDIBON (Software del Instructor).
ECM-SOF es la aplicación que permite al instructor registrar a los alumnos, administrar y asignar tareas para los grupos de trabajo, crear contenido propio para realizar ejercicios prácticos, elegir uno de los métodos de evaluación para comprobar los conocimientos del alumno y monitorizar la evolución relacionada con las tareas planificadas para alumnos individuales, grupos de trabajo, equipos, etc... de manera que el profesor puede saber en tiempo real el nivel de comprensión de cualquier alumno en el aula.
