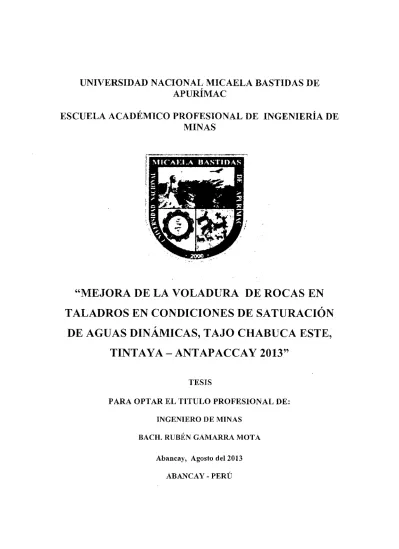

Trabajo de tesis actual titulado “Mejoramiento de la voladura de roca, en perforación bajo condiciones dinámicas de saturación de agua, tajo Chabuca Este, Tintaya. El objetivo trascendente de esta tesis es reducir los costos de operación en el área de voladura de roca, reducir los riesgos de posibles riesgos para los Recursos Humanos, el entorno y el área de influencia de la mina y la comunidad.
Planteamiento del problema
Formulación del problema
Finalmente, se realiza el Capítulo VI: Análisis de los resultados e interpretación: Parámetros del principio fundamental de la hidrostática; longitud de hinchamiento de la emulsión gasificada; Demostración de mediciones de campo y cálculos obtenidos con el estudio geomecánico; determinación de fragmentos de roca y simulación de explosión con el software 2D JK BENCH. En el pozo Tintaya-Antapaccay existe un problema evidente con la presencia de agua que no facilita las actividades de extracción, limitando la pérdida de carga explosiva y accesorios de explosión durante la fase de explosión unitaria, debido a la dilución de la mezcla de amonio. nitrato, emulsión y petróleo con agua.
Objetivos
Objetivo general
Actualmente las empresas mineras están implementando nuevas políticas para el uso óptimo de los recursos logísticos, en voladuras únicas, de manera que existan ciertos límites al final del tajo.
Objetivo específico
Justificación y alcance
Justificación
Alcance
Hipótesis
Hipótesis General
Hipótesis Específico
El uso de emulsión gasificante reduce costos en voladuras de roca en pozos acuíferos en el pozo Chabuca Este. El análisis cuantitativo de la litología está directamente relacionado con las características geomecánicas, elásticas e hidráulicas del macizo rocoso del fondo del tajo Chabuca Este.
Metodología
Diseño y recolección de información
- Población
- Muestra
El tiempo afecta el aumento de la carga de la columna de la emulsión de gasificación en agua que contiene boro en el tajo Chabuca Este.
Técnicas de análisis
Historia
2010: Teniendo en cuenta que las actividades de Tintaya finalizan en el año 2012, XSTRATA COPPER decide ampliar sus actividades y utilizar los recursos de la Reserva Antapaccay. 2012: En noviembre Antapaccay inicia operaciones y comienza el plan de cierre gradual de la mina Tintaya.
Ubicación y acceso
- Ubicación Política
- Acceso
En noviembre inicia operaciones Antapaccay y comienza el plan de cierre progresivo de la mina Tintaya. La accesibilidad a la mina Xstrata Tintaya - Antapaccay se puede lograr vía aérea o terrestre, ver el siguiente itinerario (Tabla.
Flora y fauna
Organización
- Gerencias
Misión, Visión y Valores
Estamos apasionadamente comprometidos con nuestra gente, su seguridad, salud, el medio ambiente y las comunidades en las que trabajamos. La política de Xstrata Tintaya Antapaccay se fundamenta en 17 estándares, a saber: Política de desarrollo sostenible; Política de trato justo; Política de igualdad de oportunidades; Política de privacidad y protección de la información; Política de gestión de riesgos; Política de seguridad y salud;
Geología Regional
Regionalmente pertenece al Metalotexto Ferrobamba, caracterizado por la ocurrencia de depósitos Skarn asociados a las calizas de la Formación Ferrobamba en las que se han intruído pórfidos monzonitas de cobre. En Tintaya emergen rocas sedimentarias del Cretácico Superior, representadas por las cuarcitas de la Formación Soraya, lutitas - areniscas de la Formación Mara y calizas de la Formación Ferrobamba; intruído por rocas ígneas (dioritas, granodioritas y monzonitas) del Terciario medio a superior pertenecientes al Batolito de Andahuaylas - Y auri; Los eventos de diques latíticos y andesíticos posteriores a la mineralización atraviesan el skarn.
Geología local
Geología estructural
Alteraciones Hipógenas y Supérgenas
- Alteración Hipógenas
- Alteración Potásica
- Alteración Prógrada. (Skarn Endoskarn)
- Alteración Propilítica
- Alteración por silificación
- Alteración argílica
- Alteración Supergenicas
- Discusión de las alteraciones y mineralización de Tintaya
- Y a cimiento de Tinta ya
- Tipo de Skarn en el yacimiento
En Tintaya, la mineralogía de la ganga está representada por espumas y endoscos de silicatos calcáreos (granate y piroxenos) y magnetita; El mineral de sulfuro primario presenta calcopirita y bornita, y la pirita es muy rara. Ocurre en áreas muy aisladas o localizadas del sitio y está asociado a fluidos hidrotermales tardíos; La arcilla es el resultado de la alteración del feldespato en los intrusivos y de la alteración de los calcosilicatos en el Skam.
Ciclo de operación mina
- Operación unitaria de perforación
- Perforación primaria
- Perforación secundaria
- Operación unitaria de voladura
- Parámetros de Voladura
- Carga de taladros
- Accesorios de voladura
- Explosivos utilizados en el campo
- Operación unitaria de Carguío
- Equipos de carguío
- Operación unitaria de Acarreo
Es la relación entre la masa de un componente explosivo y el volumen de su carga explosiva en la perforadora. En la mina Xstrata Tintaya existe un control preciso de la densidad para evitar la explosión de la roca después de la voladura. El ciclo del camión es el siguiente: Tiempo de vuelta del camión. ruta vacía) 6,25 minutos;.
Introducción
La tercera posición es la capacidad de predecir y controlar el comportamiento mecánico del manto rocoso y del colgado en los bancos, donde el proceso minero puede garantizar o incrementar la seguridad y el comportamiento económico de la mina. Pero incluso la aplicación limitada de conceptos mecánicos en excavaciones mineras y diseño estructural es una innovación relativamente reciente.
Concepto actual
- Mecánica
- Mecánica de rocas
- Modelamiento geomecánico
El estudio de la mecánica de rocas implica el análisis del sistema de cargas aplicadas a las rocas, el análisis de los efectos internos desde el punto de vista de tensiones, deformaciones unitarias o energía almacenada, finalmente es el estudio de las consecuencias de estos efectos internos. , es decir, fractura, fluencia o simplemente deformación de la roca3. La modelización geomecánica tiene como objetivo cuantificar los distintos parámetros que componen el modelo geológico para que puedan ser utilizados en los cálculos del modelo matemático.
Causas de su desarrollo
En el campo de las obras civiles, ha habido un gran aumento en el número de proyectos como presas, túneles, cámaras de almacenamiento, productos petrolíferos, reservas químicas, centrales hidroeléctricas, plantas de tratamiento de agua, centrales nucleares y refugios de defensa civil.
Propiedades mecánicas del macizo rocoso
- Estudio de Factores geo-estructural del macizo
- Estudio de factores hidrológicos
- Estudio de Estática de Fluidos
El grado de fragmentación del material cocido dependerá del trabajo de la carga detonante de la emulsión aireada. Es decir, la carga de la columna es el resultado de hinchar la emulsión aireada en un 20%.
Clasificación geomecánica de macízo rocoso
- Clasificación geomecánica de Bieniawski (RMR)
- Índice de resistencia geológica (GSI)
- Estimación de las propiedades del macizo rocoso
- Clasificación geomecánica SRM para Taludes
Análisis Cinético del ángulo de banco
Desnivel medio en sentido de la pendiente Existe riesgo de fractura por vuelco en la familia 6. Desnivel medio en sentido contrario a la pendiente. Determina que el ángulo de fractura del talud varió con base en la interrelación entre las familias de compuestos 5 y 2.
Selección de Equipo de perforación en terrenos
- Aspectos a tener en cuenta
- Equipo de Perforación
- Perforadora DRILLTECH D90KSP
- Componentes principales de la perforadora
- Parámetros de perforación
- Características de perforación
- Columna de perforación
Antes de iniciar la perforación, el operador debe verificar el área de trabajo e identificar posibles peligros por la presencia de agua, para lo cual requiere completar el formulario de Análisis de Trabajo Seguro (ATS) y de Identificación de Peligros y Evaluación de Riesgos. La Unidad Operativa Xstrata Tintaya alberga 7 equipos de perforación de diferentes modelos para minería a cielo abierto. Este equipo tiene mayor demanda cuando se perforan principalmente pozos de gran diámetro en la mina Tintaya, como perforación de producción, pozos rellenos y precortados.
En el tajo Tintaya existen los siguientes parámetros de perforación: / Fuerza de empuje (Pull Down).
Diseño de Malla de Perforación
- Consideraciones e instrumentos para marcado
- Geometría de malla
- Elementos de diseño de voladura de bancos
- Diseño de perfil de taladros
La elección del diámetro de perforación es crítica, considerando que afecta las especificaciones del equipo de perforación, carga y acarreo, también la carga, distancia, distribución de la carga explosiva, tiempo a utilizar para la perforación, granulometría, en general la eficiencia y economía de toda la operación. La longitud de la perforación tiene una influencia significativa en el diseño general de la voladura y es un factor determinante para el diámetro, la distancia y la carga. Cuanto más tiempo permanezca en el bloque, mayor será la eficacia de la explosión y, por tanto, la fragmentación.
Se mide perpendicular a la dirección de la línea de boxes formando una fila.
Voladura de taladros saturados con presencia de aguas dinámicas,
- Objetivo
- Voladura
- Evaluación de la voladura a tener en cuenta
- Selección de Material explosivo "Emulsión Gasificada" y
- Emulsión matriz
- Termoquímica de emulsión gasificada
- Indicadores de desbalance de oxigeno emulsión
- Fuentes de energía
- Transportabilidad de Emulsión en camión Fábrica
- Tarea de preparación y traslado
- Accesorios de voladura
- Demarcación del área de trabajo
- Cálculo y distribución de carga explosiva
- Columna Explosiva
- Carguío con agente explosivos
- Fila Pre-corte
- Fila de Amortiguada
- Fila de Producción
- Determinación de Parámetros de Emulsión Gasificada
- Descripción y composición
- Camión fábrica
- Ventajas de emulsión gasificada
- Características técnicas
La energía de burbuja se considera el desplazamiento de la roca después de una fractura. Se debe controlar cuidadosamente la densidad de la emulsión aireada en el momento del mezclado estático, la cual debe estar entre 1,30 gr/cm3. Es la longitud de la carga la que depende de la densidad de la emulsión aireada, del diámetro del orificio y de su factor de conversión.
La longitud de la carga de la columna es la suma de la longitud de la carga del fondo y la longitud de la carga espumada de la emulsión aireada.
Predicción de la Fragmentación y dimensión promedio
- Modelo de predicción de la Fragmentación después
- Ecuación de Kuznetsov
- Ecuación de Kuz Ram
- Índice de volabilidad según Lilly (1986) (lB)
- Factor de energía (FE)
- Factor de carga (FC)
- Factor de roca según, Ecuación de Cunninghan para
- Determinación de vibración en el tajo
- Análisis de la onda de vibración
- Medida de ondas vibracionales
- Instrumento de detección de vibración de onda
- Efecto de las ondas
Predicción de fragmentación y tamaño medio de fragmentos, Efecto de vibraciones y ondas sobre el medio ambiente. Velocidad de la partícula (v).—La velocidad con la que se mueve en el punto o la tasa de cambio de amplitud. El objetivo de la onda vibratoria es detectar y registrar el movimiento vibratorio de la tierra durante la explosión.
Velocidad de propagación de las ondas de Rayleigh (Superficie).-Se crean en la superficie como respuesta a la interacción de las ondas P y S con la superficie.
Costos de producción asociados a la voladura de rocas
- Costos Fijos (CF)
- Costos Variables. (CV)
- Costo total. (CT)
- Costo Unitario. (Cu)
- Comparación de costos entre Emulsión Gasificada y
En el cuadro No. 12, el empuje completamente sumergido de la mezcla gasificada de emulsión-explosivo en el fondo del taladro se obtiene como se menciona en la tabla, Fuerza de empuje de emulsión sumergida Tal. En la imagen nro. 17 se muestra el histograma donde se realiza la comparación de la cantidad de carga explosiva de la emulsión gasificada con respecto al Anfo pesado. En el cuadro nro. 15: Se sabe que la apertura de la rejilla de la planta de proceso es de 20 cm.
En la imagen (a) puede ver los parámetros de perforación, en la imagen (b) los parámetros de la plantilla (bw-den, espaciado, filas y número de agujeros por fila). Imagen N° ()-29: Interpretación de la simulación de voladura de roca en el tajo Cbabuca Este. 3.-El tiempo es el factor determinante en el aumento del volumen de hinchamiento de la “emulsión aireada” de la carga de fondo (CH10N406), que varía de 28 a 30 minutos.
Determinación de cálculos numéricos de voladura de rocas
Simulación de voladura de rocas con el Software 2D JK BENCH
En la imagen nro. 24, se observa la carga de fondo con el agente detonante de la emulsión aireada. En la imagen nro. 25: La carga de fondo se observa en los taladros de producción, donde se bombea la mayor carga de fondo para poder fragmentar la roca con una granulometría ideal, para facilitar la carga de la pala en el camión y tener una granulometría moderada para planta de proceso. trituradora, la dimensión de carga de la columna solía esperarse 30 minutos. 5.-Finalmente, en el análisis estadístico de los agujeros de acoplamiento solo se observaron 3, lo que significa que no existe exceso en la velocidad pico de las partículas (PPV).
Cavero Carrasco, Alonso (2013), Aplicación del modelo matemático de Carrascovol en la mina Casapalca - Para obtener el título profesional de ingeniero de minas en la UNAMBA-Abancay.
