EVALUACIÓN ESTRUCTURAL DE MADERA ADECUADA “PINUS RADIATA”, CENTRO POBLADO SANTA CLARA, DISTRITO CHALAMARCA, CHOTA, 2021 5. Actualmente, el uso de la madera como recurso de construcción ecológico y ecoarmónico ha cobrado gran importancia (Gan et al., 2019) .
INTRODUCCIÓN
- Planteamiento del problema
- Formulación del problema
- Justificación
- Delimitación de la investigación
- Limitaciones
- Objetivos
- Objetivo general
- Objetivos específicos
Cuál es el grupo estructural de la madera autorizada “Pinus Radiata” del centro poblado Santa Clara, Chalamarca, Chota, según norma E.010 (MVCS, 2014). Determinar la densidad básica de la madera activada “Pinus radiata” del centro poblado Santa Clara, Chalamarca, Chota.
MARCO TEÓRICO
Antecedentes
- Antecedentes internacionales
- Antecedentes nacionales
- Antecedentes regionales
Concluyeron que las propiedades mecánicas del pino exterior eran significativamente mejores que las del duramen. Guerra (2019) tuvo como objetivo verificar las propiedades mecánicas del pino oocarpa de la zona suroeste de Chiquimula.
Bases teórico – científicas
- Comportamiento elástico de la madera
- Teoría de intervención sostenible de la arquitectura
Por ello, hoy es importante reconsiderar el uso de la madera en la construcción y considerar programas de reforestación (González, 2015). En los países desarrollados con tradición forestal, la madera altamente tecnificada se considera un material básico para la industria de la construcción.
Marco conceptual
- Especie forestal “Pinus Radiata”
- Madera
- Madera habilitada
- Propiedades físicas de la madera
- Propiedades mecánicas de la madera
- Esfuerzos admisibles de la madera
- Clasificación estructural de la madera
Analogía de tensión y deformación, es una medida de la flexibilidad de la madera (Cóndor y Pardo, 2021). 𝐴 (12) Donde, ELP tensión de la fibra en el límite proporcional, A superficie de la sección transversal de la muestra, P' carga en el límite proporcional.
Hipótesis
Operacionalización de variables
- Variable independiente
- Variable dependiente
MARCO METODOLÓGICO
- Tipo y nivel de investigación
- Diseño de investigación
- Métodos de investigación
- Población, muestra y muestreo
- Población
- Muestreo
- Muestra
- Objeto de estudio
- Técnicas e instrumentos de recolección de datos
- Técnicas
- Instrumentos
- Técnicas de procesamiento y análisis de datos
- Proceso de obtención de los datos
- Procesamiento de datos
- Análisis de datos
- Aspectos éticos
Análisis de las propiedades mecánicas de la madera de eucalipto (Eucalyptus), de la provincia de Tungurahua y su factibilidad como material estructural según la Norma Ecuatoriana de Construcción 2015 (NEC 2015). Determinar las propiedades mecánicas de la madera activada “Pinus radiata” del centro poblado de Santa Clara, Chalamarca, Chota.
RESULTADOS Y DISCUSIÓN
Descripción de resultados
- Densidad básica
- Propiedades mecánicas
- Módulo de elasticidad
- Esfuerzos admisibles
La resistencia promedio en compresión paralela y perpendicular de la madera es de 180,50 kg/cm2 y 180,04 kg/cm2, lo que significa que tiene capacidad para soportar cargas de aplastamiento, por lo que puede tener un uso funcional como pilar. La resistencia media a la tracción en paralelo y perpendicular alcanza 574,51 kg/cm2 y 18,53 kg/cm2, por lo tanto, la madera es fuerte cuando se estira, especialmente si se aplican fuerzas en dirección paralela. 66 La humedad promedio de la madera después del análisis de presión paralela y perpendicular es de 28,76% y 20,11%, respectivamente, en ambos casos supera la humedad del 22%, por lo que los parámetros mecánicos de la madera de “Pinus radiata” se determinan en estado húmedo. , esta es la condición crítica sugerida por la norma E.010 (MVCS, 2014).
La tensión promedio permisible de la madera “Pinus radiata” de Santa Clara en compresión paralela es igual a 90,25 kg/cm2, valor que supera la tensión mínima permisible de 80 kg/cm2 para clasificar en el grupo C (MVCS, 2014). El esfuerzo promedio permisible en compresión perpendicular de la madera "Pinus radiata" es de 112,53 kg/cm2, lo que supera la resistencia esperada para las clasificaciones C (15 kg/cm2), B (28 kg/cm2) y A (40 kg/cm2). , lo que demuestra la gran capacidad mecánica para soportar cargas de compresión de la madera de pino, por lo que puede ser utilizada para formar columnas estructurales. El esfuerzo de flexión promedio de la madera de pino es de 81,76 kg/cm2, por lo tanto no alcanza la resistencia mínima para clasificarse en el grupo C (100 kg/cm2) según la norma E.010 (MVCS, 2014), es decir. es decir, el pino no tiene la resistencia suficiente para ser utilizado estructuralmente en vigas y viguetas de una edificación, pero como ha mostrado buenas propiedades de compresión y tracción, puede usarse en columnas y en vigas de madera.
La madera “Pinus radiata” procedente de la ciudad de Santa Clara no puede clasificarse en el grupo C, pues aunque sus propiedades en paralelo, prensado perpendicular, corte paralelo y tracción paralela cumplen con la norma. 73 E.010 (MVCS, 2014), las fuerzas de flexión permitidas no alcanzan ningún grupo de clasificación (A, B o C), sin embargo, la madera se puede utilizar en la construcción mediante diseño estructural como se muestra. V. Esfuerzos admisibles de la madera de "Pinus radiata". kg/cm2) Flexión paralela Compresión.
Discusión de resultados
Sin embargo, la norma E.010 (MVCS, 2014) recomienda que el análisis de las propiedades mecánicas de la madera se realice en estado verde, como en el presente estudio. La resistencia de la madera de pino del centro poblado de Santa Clara a la compresión perpendicular es de 180,04 kg/cm2, la cual supera la resistencia lograda por la madera de pino caribe (100,50 kg/cm2) y pino pátula (49,94 kg/cm2) según Chicaiza. (2022). Asimismo, presenta una resistencia superior a la del pino oregón (98,91 kg/cm2) estudiada por Catalán et al. La resistencia mecánica de la madera de "Pinus radiata" es mayor en madera seca que en madera húmeda, pero en el presente estudio la madera fue probada en su estado verde, como lo sugiere la norma E.010.
El módulo de elasticidad de la madera “Pinus radiata” de Santa Clara, Chalamarca, bajo compresión paralela, perpendicular, tensión y corte paralelo es mayor a 90.000 kg/cm2, pero inferior al del pinus radiata de Los Ángeles Chile (173.000 kg /cm2 ).cm2) estudiado por Cruz et al. 2014) cuyo MOE en compresión axial es de 51.587 kg/cm2, pero la madera de pino Oocarpa estudiada por Guerra (2019) tiene un módulo elástico a flexión promedio de 87.435,91 kg/cm2, y sin embargo Concluye que se puede utilizar en vigas de sección I, porque el esfuerzo permitido cumple con los requisitos técnicos de la norma E.010 (MVCS, 2014). El esfuerzo de flexión admisible de la madera “Pino radiata” del centro poblado Santa Clara (81.76 kg/cm2) es menor al requerido por la norma E.010 (MVCS, 2014) para la clasificación C, como en el análisis de Xu et al. 2021), por lo que se mejoraron las propiedades utilizando emulsión de organomontmorillonita. De igual manera, Churra y Muchica (2020) encontraron que la madera de pino radiata proveniente de Puno tenía un esfuerzo de flexión de 86.09 kg/cm2, valor comparable al del presente estudio. Sin embargo, al probarlo con tijeras demostraron que cumplió con lo esperado. Por lo tanto, concluyeron que si bien no está clasificado dentro de un grupo estructural según la norma E.010 (MVCS, 2014), después del diseño, modelado y/o diseño se puede Se utiliza como material para cerchas, vigas o refuerzos de madera. o verificación en un entorno real, como lo realizan Churra y Muchica (2020).
El esfuerzo permisible de la madera “Pino radiata” del centro poblado Santa Clara en presión paralela es de 90.25 kg/cm2, en presión perpendicular es de 112.53 kg/cm2 y en corte paralelo es de 8.10 kg/cm2, por lo que cumple con la norma E. .010 (MVCS, 2014), es decir, se puede utilizar en elementos comprimidos como columnas, o en tracción como parte del refuerzo de la armadura. El esfuerzo de tracción paralelo admisible de la madera “Pino radiata” del centro poblado Santa Clara es de 143.63 kg/cm2, cumple con la norma E.010 (MVCS, 2014) para la clasificación C, asimismo, la firmeza es similar a la de la Madera de oocarpa proveniente de Chiquimula, la cual alcanza 135.40 kg/cm2 (Guerra, 2019), pero superior a la madera de pino oregón y pino radiata reportada por Catalán et al.
Contrastación de hipótesis
Propiedades físico-mecánicas de la madera de uraco (ocotea brevipetiolata van der werff), Municipio de Sibundoy, Putumayo. Determinación de esfuerzos permisibles de madera de pino radiata para el diseño de elementos estructurales para viviendas en Cajamarca. Tesis: Evaluación Estructural de Madera Tratada “Pinus Radiata”, Centro de Santa Clara, Distrito de Chalamarca, Chota, 2021 Tesista: Reyner Vásquez Becerra.
Determinar el módulo de elasticidad a flexión de la madera activada “Pinus radiata” del centro poblado Santa Clara, Chalamarca, Chota. Estimar los esfuerzos permisibles de la madera calificada “Pinus radiata” del centro poblado Santa Clara, Chalamarca, Chota. PROYECTO: EVALUACIÓN ESTRUCTURAL DE MADERA ACTIVADA “PINUS RADIATA”, CENTRO PUEBLO DE SANTA CLARA, DISTRITO DE CHALAMARCA, CHOTA, 2021.
EVALUACIÓN ESTRUCTURAL DE MADERA ELÉCTRICA “PINUS RADIATA, CENTRO POBLADO SANTA CLARA, DISTRITO DE CHALAMARCA, CHOTA, 2021. EVALUACIÓN ESTRUCTURAL DE MADERA ELÉCTRICA “PINUS RADIATA, CENTRO POBLADO SANTA CLARA, DISTRITO DE CHALAMARCA, CHOTA, 2021 1.
PROPUESTA
Formulación de la propuesta
- Modelo arquitectónico
- Diseño de elementos estructurales de madera
- Modelamiento en SAP 2000
La viabilidad del uso de madera de Pinus radiata como material estructural para la construcción de tejas en la región Puno. EVALUACIÓN ESTRUCTURAL DE LA MADERA ACTIVADA “PINUS RADIATA”, CENTRO MUNICIPIO DE SANTA CLARA, DISTRITO DE CHALAMARCA, CHOTA, 2021;. Las pruebas se realizaron en febrero de 2022 y son las siguientes.
CONCLUSIONES Y RECOMENDACIONES
Conclusiones
Recomendaciones y/o sugerencias
Esfuerzos permisibles de madera aserrada estructural de pino oregón (Pseudotsuga menziesii (Mirb.). Franco) clasificadas visualmente. Caracterización de la anatomía, propiedades físico-mecánicas y químicas de Pinus radiata D.Don y Pinus patula Schiede ex Schltdl. Propiedades Organolépticas, Físicas y Mecánicas de la madera de Cordia alliodora (R. y P.) Oken procedente de parcelas Agroforestales en Jaén, Cajamarca.
Iglesias de Chiloé: hacia una teoría de intervención sostenible en la arquitectura patrimonial vernácula construida en madera del sur de Chile. Determinación de las propiedades mecánicas de la madera de la especie pino Oocarpa producida en la región suroeste de Chiquimula y su aplicación a vigas ensambladas tipo I. La influencia de la madera blanca (Pino, Laurel, Guayacán Blanco) en la calidad de fermentación del cacao (Theobroma caca L.) de origen extranjero y nacional.
Evaluación de la calidad de adherencia de madera laminada (MLE) de tres especies forestales para la producción de vigas de madera. Análisis básico de la densidad de la socratea exorrhiza y su categorización en grupos de madera según norma e.
ANEXOS

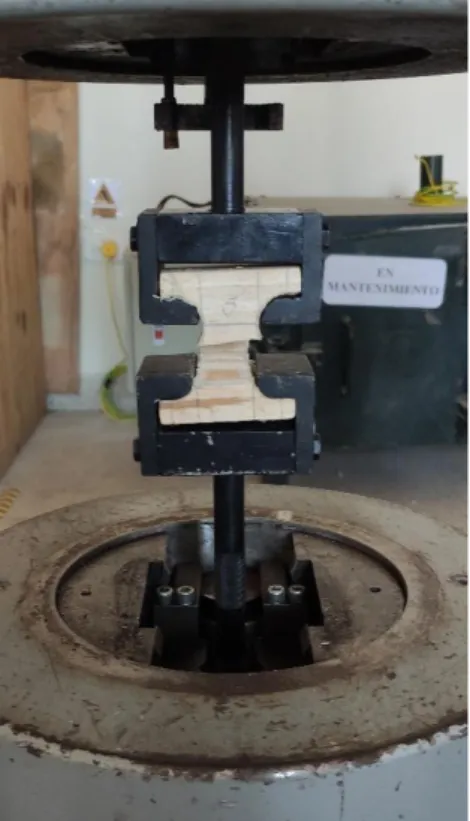

Las vigas se trasladaron a una carpintería local, donde se prosiguió con el siguiente paso, que fue convertir la madera en muestras de prueba, que se fabricaron según las dimensiones indicadas en la normativa. EL DIRECTOR DEL DEPARTAMENTO DE INGENIERÍA DE MATERIALES DE LA FACULTAD DE INGENIERÍA CIVIL DE LA UNIVERSIDAD NACIONAL DE TRUJILLO. Que el licenciado en ingeniería civil, REYNER VÁSQUEZ BECERRA, de la Universidad Nacional Autónoma de Chota, realizó sus ensayos en este laboratorio de la Universidad Nacional de Trujillo, ensayos correspondientes a la tesis titulada: EVALUACIÓN ESTRUCTURAL DE MADERA ACTIVADA “PINUS RADIATA” , CENTRO PUEBLO DE SANTA CLARA, DISTRITO DE CHALAMARCA, CHOTA, 2021; Los ensayos se realizaron en mayo de 2022 y son los siguientes:
El suscrito, Leónidas Murga Vásquez, Gerente General de SEGENMA SERVICIOS DE EXPLORACIÓN GEOTECNIA. Que, el joven REYNER VÁSQUEZ BECERRA, identificado con DNI N Licenciatura en Ingeniería Civil de la Universidad Nacional Autónoma del Chota UNACH, ha realizado sus pruebas en el Laboratorio de SERVICIOS DE EXPLORACIÓN GEOTECNICA DEL SEGENMA. Para la idealización del refuerzo se tiene en cuenta la pendiente de 1/2 hueso con una pendiente de 23,1 grados, ya que para lugares con precipitaciones moderadas como en nuestro caso la pendiente mínima es de 13 grados como se muestra.
