EFICIENCIA ENERGÉTICA EN EL DISPOSITIVO DE INYECCIÓN DE AGUA PERTENECIENTE AL PROCESO DE REGENERACIÓN SECUNDARIA DEL MISMO. El agua de producción de la estación de recolección de hidrocarburos ES3A es recibida por la planta de inyección de agua PIA3 a través de un tubo de 20 pulgadas.
ESTADO DEL ARTE
El desempeño energético de la fábrica, incluida la producción y los servicios auxiliares, se analizó identificando el consumo de energía y la distribución de costos. El método de previsión utilizado proporciona al equipo de gestión de la eficiencia energética el marco de referencia para establecer la gestión de los costes energéticos en un período operativo; determinar la tendencia del uso de energía;
MARCO TEORICO
METODOLOGÍA PARA LA DETERMINACION Y AJUSTE DE LÍNEA BASE
- Nociones conceptuales
- Pasos para la construcción de una Línea base
- Pasos para la construcción de la línea meta de consumo de energía
- Pasos para la construcción de la línea base de índice de consumo
- Potenciales de ahorro por gestión
El valor de la constante del modelo significa el consumo de energía base que no está asociado con el cambio en las variables independientes. Establecer el modelo lineal de la línea base de la tasa de consumo: Ecuación de la línea base de energía.
METODOLOGÍA PARA EL CÁLCULO DE LOS INDICADORES DE
- Definición de Indicador de desempeño energético - IDEn
- Selección de Indicadores de desempeño energético - IDEns
- Cálculo de Indicadores de Desempeño Energético Operacionales
- Cálculo de Indicadores de desempeño energético productivos
- Acciones para la mejora (correctivas)
El consumo de energía de referencia se determina sustituyendo la producción real durante un período específico (día, turno, hora) en el modelo de referencia. El indicador de tendencia del desempeño energético consiste en el conocimiento de la tendencia acumulada de las desviaciones del consumo energético real respecto a la línea base.
MARCO LEGAL Y NORMATIVO
La Política Nacional de Producción y Consumo Sostenible, 2010: orienta el cambio en los patrones de producción y consumo de la sociedad colombiana hacia la sostenibilidad ambiental, que contribuya a la competitividad de las empresas y al bienestar de la población. De esta manera, contribuye a reducir la contaminación, preservar los recursos naturales, promover la integridad ambiental de los bienes y servicios ambientales y promover el uso sostenible de la biodiversidad como fuente de competitividad empresarial y calidad de vida.
DISEÑO METODOLOGICO DEL CONTROL OPERACIONAL
- SEGUIMIENTO, MEDICIÓN, ANÁLISIS Y EVALUACIÓN DEL DESEMPEÑO
- IMPLEMENTACIÓN DE CRITERIOS OPERACIONALES
- COMUNICACIÓN DE RESULTADOS
- TOMA DE ACCIONES
- REPORTES DE DESEMPEÑO ENERGÉTICO
- PROCESO DE GESTIÓN DEL DESEMPEÑO ENERGÉTICO
- Gestión a Nivel Operativo
- Gestión a Nivel Táctico
- Gestión a Nivel Estratégico
A continuación se presenta una descripción de cada uno de los componentes fundamentales del control operativo. En el control operativo se deben comunicar los resultados de los indicadores de desempeño energético (4a), la efectividad del control operativo (4b), y la implementación de criterios operativos, recomendaciones operativas, de mantenimiento y tecnológicas. Fomentar y motivar al personal de la organización a participar en actividades de mejora del desempeño energético.
Diariamente el nivel operativo debe gestionar la información recibida sobre consumos energéticos importantes para la construcción y análisis de desempeño del Iden. El personal a nivel táctico debe garantizar que el nivel operativo tenga los recursos de información para desarrollar el monitoreo del desempeño de usos significativos de energía. El nivel táctico liderará reuniones de seguimiento del control operativo donde se evalúan los avances, resultados, desafíos y pasos a tener en cuenta en la gestión para mejorar la eficiencia energética de usos energéticos importantes.
DIAGNÓSTICO DE PROCESO, RECOLECCIÓN Y ANÁLISIS DE
REPORTE DIAGNÓSTICO DE LA MEDICIÓN
- Metodología para el diagnóstico de la medición
Calidad de la información: se evalúa el nivel de precisión y repetibilidad del valor obtenido de la medición, según la forma y procedimientos existentes para su obtención. Registro de información: se evalúa si existe suficiente registro de la información y cómo se obtiene. Frecuencia de la información: se evalúa el nivel de frecuencia con la que se registra y si es suficiente para establecer un control operativo.

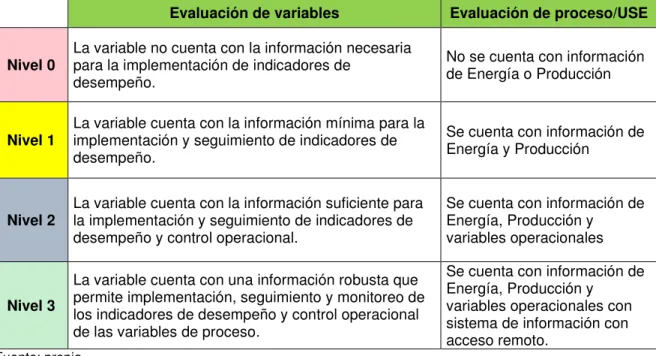

Ejemplo: Una variable tiene registro Automático, con una frecuencia de registro diaria utilizando instrumentos de medición con procedimientos que aseguran la precisión y repetibilidad de la medición. Una vez realizada la evaluación de cada variable, se debe establecer un nivel de información para el proceso o USO, con base en los criterios de la Tabla 8. De la Tabla 12 se derivan las recomendaciones necesarias para llevar la gestión energética al siguiente nivel. , así como oportunidades de mejora del sistema de medición e información.

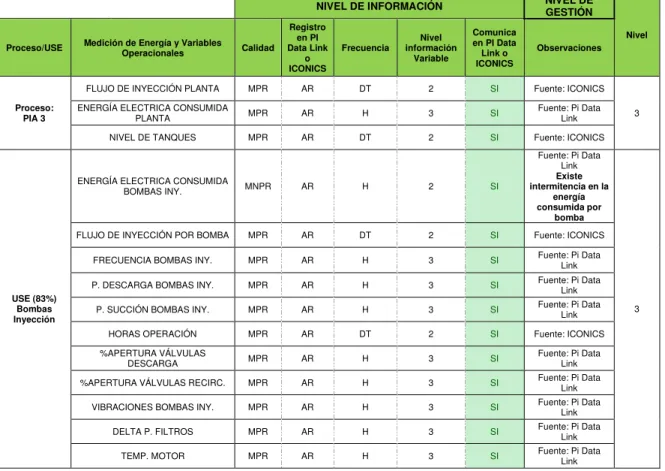

DIAGNÓSTICO DE LA MEDICIÓN EN LA PIA3
Se diagnosticó información nivel 3 debido a que se cuenta con mediciones en sitio y registros horarios históricos provenientes de un sistema automático de adquisición de datos (Pi Data Link). Tiene nivel 2 porque se cuenta con medición en sitio y registros históricos diarios a través del sistema ICONICS que suma la cantidad que inyecta la planta diariamente y se registra manualmente en un archivo. Se cuenta con mediciones en sitio y registros históricos a través del Pi Data Link, pero en algunas fechas hubo intermitencia en los datos brindados sobre la energía consumida por cada bomba.
Se diagnosticó una información de nivel 3 porque se cuenta con mediciones en línea y datos históricos horarios provenientes de un sistema automático de adquisición de datos (Pi Data Link). Este proceso ha sido diagnosticado con un nivel de gestión 3 porque existe suficiente medición y registro de variables productivas energéticas que permite implementar un sistema de gestión con >60% de control.
OPORTUNIDADES DE MEJORA EN EL SISTEMA DE MEDICIÓN
PLANIFICACIÓN ENERGETICA
- LINEA BASE ENERGETICA PIA3
- Definición del periodo base
- Definición de la muestra de datos mínima
- Identificación y clasificación de variables de proceso
- Toma de datos
- Filtrado de datos
- Establecer el modelo lineal de línea base
- Determinar atributos estadísticos del modelo matemático
- CÁLCULO DE LA LÍNEA META
- Selección de datos para la elaboración de la línea meta
- Establecer el modelo lineal de línea meta
- Determinar atributos estadísticos del modelo - Línea Meta
- CÁLCULO DE LA LÍNEA BASE DE ÍNDICE DE CONSUMO
- Selección de datos para la elaboración de la línea base de índice de
- Establecer el modelo de la línea base de índice de consumo
- POTENCIALES DE AHORRO POR GESTIÓN DE LA OPERACIÓN Y EL
- POTENCIALES DE AHORRO POR GESTIÓN DE LA PRODUCCIÓN
- ANÁLISIS DE LAS LÍNEAS BASE, LÍNEA META E INDICE DE CONSUMO . 95
- Análisis de la línea base
- Análisis de la línea meta
- Potenciales de ahorro identificados por gestión operacional
El Índice de Consumo de Tecnología está representado por la tasa de variación del consumo de energía en relación a la energía hidráulica igual a 1,563 MWh/MWhHID. La tendencia y modelo matemático de la relación entre el consumo eléctrico y la energía hidráulica del proceso de inyección PIA3. Donde [ M Xℎ / 5 í ' ] representa el consumo eléctrico objetivo de la planta de inyección y E HID [ MWh/día ] la energía hidráulica de PIA3.
Los valores mínimo y máximo de energía hidráulica para la elaboración del punto de partida del índice de consumo son 92.344 MWh HID/día y 131.348 MWh HID/día. IC para energía hidráulica promedio por debajo de la energía hidráulica promedio. Modelos matemáticos de puntos de partida, objetivos y niveles de consumo eléctrico PIA3.
IDENTIFICACIÓN DE LAS VARIABLES DE CONTROL OPERACIONAL
- IDENTIFICACIÓN DE LAS VARIABLES DE CONTROL DE PROCESO
- APLICACIÓN DEL MÉTODO P – VALUE PARA LA DETERMINACIÓN DE
- CLASIFICACIÓN VARIABLES SIGNIFICATIVAS IDENTIFICADAS
- ESTABLECIMIENTO DE LOS PARÁMETROS DE CONTROL OPERACIONAL
A través de la actividad de diagnóstico de usos energéticos significativos se identifican variables de control. Lo que indica que los cambios en el consumo de energía en la planta de inyección PIA3 son del 99,14% debido al cambio en las variables significativas seleccionadas. Las variables no controlables son aquellas que se deben tener en cuenta al momento de elaborar la línea base como variables independientes.
Las variables de mantenimiento son aquellas que deben controlarse a través del plan de mantenimiento. Aplicando la definición anterior se clasificaron las variables del proceso de inyección de PIA3. La Tabla 24 presenta variables de control operativo que afectan la eficiencia energética.
IMPLEMENTACION CONTROL OPERACIONAL EN EL PROCESO DE
GENERALIDADES
Realizar reuniones de seguimiento y talleres operativos enfocados al análisis de la operación y seguimiento del desempeño energético. Identificación de buenas prácticas a partir del análisis del comportamiento de bombas de inyección, variables de control y consultas al personal de ingeniería, operaciones y mantenimiento. Identificación de los arreglos de bombas de inyección utilizados durante el período base, período actual e identificación de los relacionados con ahorro y ahorro de energía eléctrica.
GESTIÓN: Actividades desarrolladas para alcanzar las metas planteadas en cuanto al seguimiento de indicadores de eficiencia energética y dirección de acción para lograr la optimización del consumo energético PIA 3. Seguimiento de la eficiencia energética, actualización de indicadores de eficiencia, identificación de desviaciones y posibles causas, socialización de informes y creación de alertas. Talleres donde se describe el estado actual de operación, cambios en la eficiencia energética, posibles causas relacionadas, se determinan posibles soluciones para mejorar la eficiencia energética en base a un conjunto de recomendaciones operativas y de mantenimiento, las cuales se discuten en conjunto con el personal de operación y mantenimiento.
DESEMPEÑO ENERGÉTICO GENERAL MENSUAL
Para el proceso de seguimiento e implementación se obtuvo un cumplimiento del 104,04%, que corresponde al COP de ahorro económico y una reducción de emisiones de 356 toneladas de CO2. La tendencia de ahorro actual se debe a las buenas prácticas que se han identificado y acciones operativas/de mantenimiento que se han implementado; se recomienda mantener su continuidad para continuar con un desempeño favorable.
DESEMPEÑO ENERGÉTICO – ENERGÍA ELÉCTRICA
HALLAZGOS VARIABLES OPERACIONALES
Se observa un aumento en el uso de la bomba 3252 ya que es un dispositivo asociado con una creciente recirculación en el IAP. Se ha observado que el uso de arreglos tiene una posible relación con el desempeño energético de PIA 3. En la Tabla 30 se muestran las recomendaciones para el uso de arreglos con una posible relación con el buen desempeño de PIA3.
El porcentaje de apertura de las bombas 3251-3253 se mantuvo dentro de la práctica eficiente sugerida de mantenerlas por encima del 90%. La frecuencia de bombeo se mantuvo dentro de la práctica eficiente sugerida de más de 57 Hz. El porcentaje de apertura de bombas 3251-3253 se mantuvo dentro de la práctica eficiente sugerida de mantenerlos por encima del 90%.
RESULTADOS DE LA IMPLEMENTACIÓN DEL CONTROL OPERACIONAL
Se encontró que el aumento de la recirculación por encima de 780 BWPD en las bombas de inyección en el PIA3 impacta en la disminución del comportamiento de ahorro del PIA. También mantener un control fino, al cambiar la frecuencia en las bombas 3251 y 3253, mejora el rendimiento del PIA3 aplicado a la presión del anillo con estas dos bombas. Mantener y mejorar el desempeño favorable presentado en el periodo de implementación del control operativo en el PIA 3.
Mantener un control fino mediante cambio de frecuencia en las bombas 3251 y 3253, favoreciendo el desempeño del PIA: ejercido sobre la presión del anillo con estas dos bombas. Implementación de una Guía del Sistema de Gestión Energética basada en la norma ISO 50001 (segunda edición). Presione el botón Restablecer que se encuentra en la función Borrar datos actuales de la zona 1.
En el rango entre la columna E y la columna DKO se organizan las variables que están relacionadas; los nombres se escriben en la primera fila y los valores se escriben en el resto de filas. Nota: Para copiar más fácilmente los valores de la tabla de resultados, puede ir a la tabla comenzando en la celda DKX16 y copiar los valores.
