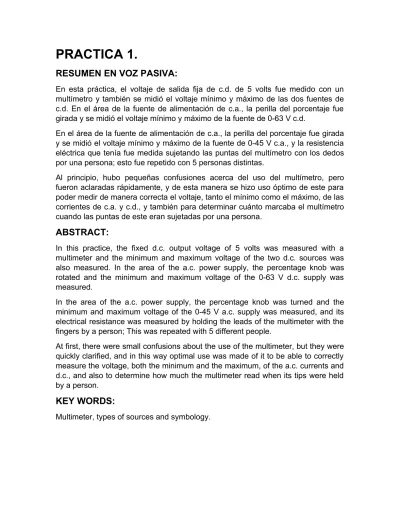

PRACTICA 1.

RESUMEN EN VOZ PASIVA:

En esta práctica, el voltaje de salida fija de c.d. de 5 volts fue medido con un multímetro y también se midió el voltaje mínimo y máximo de las dos fuentes de c.d. En el área de la fuente de alimentación de c.a., la perilla del porcentaje fue girada y se midió el voltaje mínimo y máximo de la fuente de 0-63 V c.d.

En el área de la fuente de alimentación de c.a., la perilla del porcentaje fue girada y se midió el voltaje mínimo y máximo de la fuente de 0-45 V c.a., y la resistencia eléctrica que tenía fue medida sujetando las puntas del multímetro con los dedos por una persona; esto fue repetido con 5 personas distintas.

Al principio, hubo pequeñas confusiones acerca del uso del multímetro, pero fueron aclaradas rápidamente, y de esta manera se hizo uso óptimo de este para poder medir de manera correcta el voltaje, tanto el mínimo como el máximo, de las corrientes de c.a. y c.d., y también para determinar cuánto marcaba el multímetro cuando las puntas de este eran sujetadas por una persona.

ABSTRACT:

In this practice, the fixed d.c. output voltage of 5 volts was measured with a multimeter and the minimum and maximum voltage of the two d.c. sources was also measured. In the area of the a.c. power supply, the percentage knob was rotated and the minimum and maximum voltage of the 0-63 V d.c. supply was measured.

In the area of the a.c. power supply, the percentage knob was turned and the minimum and maximum voltage of the 0-45 V a.c. supply was measured, and its electrical resistance was measured by holding the leads of the multimeter with the fingers by a person; This was repeated with 5 different people.

At first, there were small confusions about the use of the multimeter, but they were quickly clarified, and in this way optimal use was made of it to be able to correctly measure the voltage, both the minimum and the maximum, of the a.c. currents and d.c., and also to determine how much the multimeter read when its tips were held by a person.

KEY WORDS:

Multimeter, types of sources and symbology.

(2)

MATERIAL Y EQUIPO:

 Tablero de experimentación.

 Multímetro digital.

(3)

PRACTICA 2.

RESUMEN EN VOZ PASIVA:

En esta práctica, se familiarizó con el funcionamiento de una protoboard, resistencias y una fuente de alimentación para poder llevar a cabo 5 circuitos en paralelo y en serie con diferentes tipos de resistencias en una protoboard y, con la ayuda de un multímetro, la resistencia total de cada uno fue calculada al ser conectado con los cables banana-caimán a una fuente de alimentación c.d. de 5V, en la cual se presentaron complicaciones para medir cada una de las resistencias y armar el circuito. Sin embargo, se logró aclarar la situación para llegar al resultado correcto y llevar a cabo la práctica de manera adecuada.

ABSTRACT:

In this practice, you became familiar with the operation of a breadboard, resistors and a power supply to be able to carry out 5 circuits in parallel and series with different types of resistors on a breadboard and, with the help of a multimeter, the resistance total of each was calculated by being connected with the banana- alligator cables to d.c. power source of 5V, in which complications arose in measuring each of the resistances and assembling the circuit. However, it was possible to clarify the situation to reach the correct result and carry out the practice appropriately.

KEY WORDS:

Resistors, multimeter, circuits in parallel and series, breadboard, representation.

MATERIAL Y EQUIPO:

 Multímetro digital

 5 resistencias 100 ohms

 5 resistencias 120 ohms

 5 resistencias 180 ohms

 5 resistencias 220 ohms

 5 resistencias 820 ohms

 10 resistencias 1K ohms

 5 resistencias 2.2K ohms

 5 resistencias 6.8K ohms

 5 resistencias 1M ohms

 1 protoboard de 800 puntos

 2 cables banana-caimán
