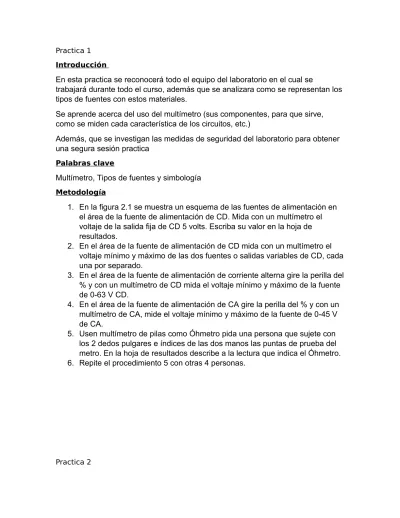

Practica 1 Introducción

En esta practica se reconocerá todo el equipo del laboratorio en el cual se

trabajará durante todo el curso, además que se analizara como se representan los tipos de fuentes con estos materiales.

Se aprende acerca del uso del multímetro (sus componentes, para que sirve, como se miden cada característica de los circuitos, etc.)

Además, que se investigan las medidas de seguridad del laboratorio para obtener una segura sesión practica

Palabras clave

Multímetro, Tipos de fuentes y simbología Metodología

1. En la figura 2.1 se muestra un esquema de las fuentes de alimentación en el área de la fuente de alimentación de CD. Mida con un multímetro el voltaje de la salida fija de CD 5 volts. Escriba su valor en la hoja de resultados.

2. En el área de la fuente de alimentación de CD mida con un multímetro el voltaje mínimo y máximo de las dos fuentes o salidas variables de CD, cada una por separado.

3. En el área de la fuente de alimentación de corriente alterna gire la perilla del

% y con un multímetro de CD mida el voltaje mínimo y máximo de la fuente de 0-63 V CD.

4. En el área de la fuente de alimentación de CA gire la perilla del % y con un multímetro de CA, mide el voltaje mínimo y máximo de la fuente de 0-45 V de CA.

5. Usen multímetro de pilas como Óhmetro pida una persona que sujete con los 2 dedos pulgares e índices de las dos manos las puntas de prueba del metro. En la hoja de resultados describe a la lectura que indica el Óhmetro.

6. Repite el procedimiento 5 con otras 4 personas.

Practica 2

(2)

Introducción

Para esta práctica se entenderá cómo funciona un protoboard al igual que como se puede armar un circuito (serie, paralelo, mixto) en este.

Se analizará de manera detallada como calcular el valor de una resistencia física, mediante el código de colores de la misma.

Se calculará las resistencias totales de cada uno de los circuitos y como adicional se agregará una fuente de salida externa de 5V para nuevamente observar si su valor cambio o siguió en la misma magnitud

Palabras clave

Resistencias, multímetro, circuitos, protoboard y representación.

Metodología

1. Con las resistencias indicadas por el maestro y el protoboard, arme los circuitos de tu manual de laboratorio.

2. Con el multímetro mida que la resistencia de CD de un valor de 5V

3. Calcule de manera teórica los circuitos que armaron en el

protoboard, esto servirá como una comprobación al obtener los valores de manera física.

4. Use el multímetro para calcular la resistencia total de cada circuito.

5. Compare sus resultados.

6. Con la fuente de salida de 5V calcule la resistencia total nueva para cada circuito de la protoboard y anexalo a tu práctica.
