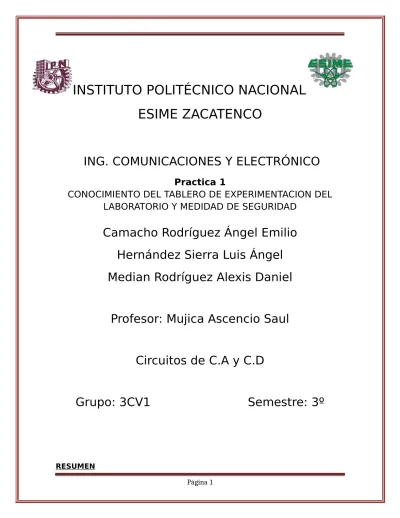

INSTITUTO POLITÉCNICO NACIONAL ESIME ZACATENCO
ING. COMUNICACIONES Y ELECTRÓNICO
Practica 1
CONOCIMIENTO DEL TABLERO DE EXPERIMENTACION DEL LABORATORIO Y MEDIDAD DE SEGURIDAD
Camacho Rodríguez Ángel Emilio Hernández Sierra Luis Ángel Median Rodríguez Alexis Daniel
Profesor: Mujica Ascencio Saul
Circuitos de C.A y C.D
Grupo: 3CV1 Semestre: 3º
RESUMEN
En esta práctica, el voltaje de salida fija de c.d. de 5 volts fue medido con un multímetro y también se midió el voltaje mínimo y máximo de las dos fuentes de c.d. En el área de la fuente de alimentación de c.a., la perilla del porcentaje fue girada y se midió el voltaje mínimo y máximo de la fuente de 0-63 V c.d.
En el área de la fuente de alimentación de c.a., la perilla del porcentaje fue girada y se midió el voltaje mínimo y máximo de la fuente de 0-45 V c.a., y la resistencia eléctrica que tenía fue medida sujetando las puntas del multímetro con los dedos por una persona; esto fue repetido con 5 personas distintas.
Al principio, hubo pequeñas confusiones acerca del uso del multímetro, pero fueron aclaradas rápidamente, y de esta manera se hizo uso óptimo de este para poder medir de manera correcta el voltaje, tanto el mínimo como el máximo, de las corrientes de c.a. y c.d., y también para determinar cuánto marcaba el multímetro cuando las puntas de este eran sujetadas por una persona.
PALABRAS CLAVE
Multímetro, Tipos de fuentes y simbología
ABSTRACT
In this practice, the fixed d.c. output voltage of 5 volts was measured with a multimeter and the minimum and maximum voltage of the two d.c. sources was also measured. In the area of the a.c. power supply, the percentage knob was rotated and the minimum and maximum voltage of the 0-63 V d.c. supply was measured.
In the area of the a.c. power supply, the percentage knob was turned and the minimum and maximum voltage of the 0-45 V a.c. supply was measured, and its electrical resistance was measured by holding the leads of the multimeter with the fingers by a person; This was repeated with 5 different people.
At first, there were small confusions about the use of the multimeter, but they were quickly clarified, and in this way optimal use was made of it to be able to correctly measure the voltage, both the minimum and the maximum, of the a.c. currents and d.c., and also to determine how much the multimeter read when its tips were held by a person.
KEY WORDS
Multimeter, types of sources and symbology INTRODUCCION
En esta práctica se reconocerá todo el equipo del laboratorio en el cual se trabajará durante todo el curso, además que se analizara como se representan los tipos de fuentes con estos materiales.
Se aprende acerca del uso del multímetro (sus componentes, para que sirve, como se miden cada característica de los circuitos, etc.)
Además, que se investigan las medidas de seguridad del laboratorio para obtener una segura sesión practica
MATERIAL Y EQUIPO
Tablero de experimentación.
Multímetro digital.
METODOLOGIA
1. En la figura 2.1 se muestra un esquema de las fuentes de
alimentación en el área de la fuente de alimentación de CD. Mida con un multímetro el voltaje de la salida fija de CD 5 volts. Escriba su valor en la hoja de resultados.
2. En el área de la fuente de alimentación de CD mida con un multímetro el voltaje mínimo y máximo de las dos fuentes o salidas variables de CD, cada una por separado.
3. En el área de la fuente de alimentación de corriente alterna gire la perilla del % y con un multímetro de CD mida el voltaje mínimo y máximo de la fuente de 0-63 V CD.
4. En el área de la fuente de alimentación de CA gire la perilla del % y con un multímetro de CA, mide el voltaje mínimo y máximo de la fuente de 0-45 V de CA.
5. Usen multímetro de pilas como Óhmetro pida una persona que sujete con los 2 dedos pulgares e índices de las dos manos las puntas de prueba del metro. En la hoja de resultados describe a la lectura que indica el Óhmetro.
6. Repite el procedimiento 5 con otras 4 personas.
RESULTADOS
1. El voltaje es 5.483 volts C.D .
2. El voltaje mínimo de la fuente 1 es 1.645 volts C.D.
El voltaje máximo de la fuente 1 es 25.34 volts C.D.
El voltaje mínimo de la fuente 2 es 1.283 volts C.D.
El voltaje máximo de la fuente 2 es 27.91 volts C.D 3. El voltaje mínimo de la fuente es 2.2 MV volts C.D.
El voltaje máximo de la fuente es 27.91 volts C.D.
4. El voltaje mínimo de la fuente es 225.3 MV volts C.A.
El voltaje máximo de la fuente es 69.35 volts C.A 5. Persona 1: 218.6 k M ohms
6. Persona 2: 72.54 k M ohms 7. Persona 3: 107.3 k M ohms 8. Persona 4: 298.01 k M ohms 9. Persona 5: 401.76 k M ohms
CONCLUCION
Esta práctica fue útil para el conocimiento del equipo de laboratorio ya que es muy utilizado en las prácticas de laboratorios de esta carrera.
Así con lo elaborado en esta práctica se puede tener mejor conocimiento de este instrumento con esto sabremos medir los voltajes de las fuentes de alimentación del tablero y poder usarlo adecuadamente con las
normas de seguridad que se tienen para esta área del trabajo y así poder llevar una práctica de calidad
AGRADECIMIENTOS
Agradecemos a la academia de Circuitos Eléctricos por las facilidades para usar los laboratorios, Agradecemos al IPN por la beca otorgada REFERENCIAS
Circuitos de CA y CD notas de clase circuitos de CA y CD instituto politécnico nacional Esime Zacatenco 2023
