(1)Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària Treball Fi de Carrera. Silvia Hildebrandt (ETIG) Consultor: José Ángel Martín Carballo 8 de juny de 2008 Universitat Oberta de Catalunya.

(2) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. Resum Per encàrrec d’una empresa immobiliària s’ha construït un magatzem de dades a partir d’un fitxer en format text amb els registres de 92.555 immobles amb la finalitat de, mitjançant consultes sobre aquestes dades utilitzant eines OLAP, obtenir informació sobre el mercat immobiliari. Pel disseny conceptual de la base de dades s’han triat el Fet i les Dimensions, la granularitat amb la que es volen fer les anàlisis i s’han determinat els atributs, descriptors, jerarquies i mesures. Pel disseny lògic s’ha triat un model multidimensional en forma d’estrella amb l’oferta d’immobles com a taula de Fet i el temps, la zona i l’immoble com a taules de Dimensions. En el disseny físic s’ha establert l’estructura de les taules que conformen el magatzem de dades i els índex adequats per tal d’optimitzar els tems de resposta de les consultes. La base de dades s’ha implementat en el sistema de gestió de base de dades Oracle 10g Express Edition i s’han portat a terme els processos de creació de taules, extracció, transformació i càrrega de dades utilitzant els llenguatges SQL i PL/SQL. Per a l’obtenció de la informació s’ha fet servir l’eina d’explotació de dades Oracle Discoverer amb la que s’han construït l’àrea de negoci i el llibre de treball amb la finalitat de generar les consultes necessàries per cobrir les necessitats del client. Amb les consultes generades s’ha pogut obtenir informació sobre els immobles que han baixat de preu, l’evolució dels preus de venda i d’oferta al llarg del temps, els preus i superfícies màxims, mínims i mitjans, els temps mitjans de venda i els immobles disponibles i venuts classificats per zona, tipologia i característiques. A més s’ha pogut determinar quines són les característiques tipus d’un immoble estàndard espanyol i andorrà.. Paraules clau Magatem de dades, OLAP, anàlisi multidimensional, ETL, immobiliària. Àrea del Treball Fi de Carrera Magatzems de dades. êî 2 de 59 íé.

(3) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. Índex de continguts Resum .................................................................................................................................2 Paraules clau....................................................................................................................2 Àrea del Treball Fi de Carrera............................................................................................2 1. Capítol 1 - Introducció...................................................................................................7 1.1 Justificació del TFC i context en el qual es desenvolupa: punt de partida i aportació del TFC ......................................................................................................................................7. 2. 3. 1.2. Objectius del TFC...................................................................................................8. 1.3. Enfocament i mètode seguit..................................................................................8. 1.4. Planificació del projecte .........................................................................................9. 1.5. Productes obtinguts ............................................................................................ 15. 1.6. Breu descripció dels altres capítols de la memòria................................................. 16. 1.6.1. Capítol 2. Anàlisi:......................................................................................... 16. 1.6.2. Capítol 3. Disseny:........................................................................................ 16. Capítol 2 - Anàlisi ........................................................................................................ 17 2.1. Anàlisi prèvia de les dades proporcionades per l’empresa...................................... 17. 2.2. Diagrama del model conceptual ........................................................................... 17. 2.2.1. Triar el Fet................................................................................................... 17. 2.2.2. Trobar el grànul escaient.............................................................................. 18. 2.2.3. Escollir les Dimensions que s’utilitzaran en l’anàlisi ........................................ 18. 2.2.4. Trobar els atributs de cada Dimensió............................................................. 18. 2.2.5. Distingir entre descriptors i jerarquies d’agregació......................................... 19. 2.2.6. Decidir quines són les Mesures que interessen .............................................. 19. 2.2.7. Definir Cel·les............................................................................................... 20. 2.2.8. Explicitar les restriccions d’integritat............................................................. 20. 2.2.9. Estudiar la viabilitat...................................................................................... 21. Capítol 3 - Disseny....................................................................................................... 23 3.1. Diagrama de l’arquitectura programari ................................................................. 23. 3.2. Diagrama de l’arquitectura maquinari .................................................................. 23. 3.3. Disseny de la base de dades i diagrama del model físic.......................................... 24. 3.3.1. Disseny lògic................................................................................................ 24. 3.3.2. El disseny físic.............................................................................................. 25. êî 3 de 59 íé.

(4) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. 3.4. El procés d’extracció, transformació i càrrega de dades ......................................... 28. 3.4.1. Extracció...................................................................................................... 28. 3.4.2. Transformació.............................................................................................. 28. 3.4.3. Càrrega........................................................................................................ 30. 3.5. Disseny dels informes creats................................................................................ 33. 3.5.1. La creació de l’àrea de negoci ....................................................................... 33. 3.5.2. La creació del llibre de treball ....................................................................... 35. 3.6. Descripció de les consultes i informes................................................................... 37. 3.6.1. Full 1: Llistat baixada preus inicial ................................................................. 37. 3.6.2. Full 2: Llistat baixada preus anterior.............................................................. 38. 3.6.3. Full 3: Preus................................................................................................. 39. 3.6.4. Full 4: Evolució preus d’oferta....................................................................... 40. 3.6.5. Full 5: Evolució preus de venda..................................................................... 41. 3.6.6. Full 6: Metres quadrats................................................................................. 42. 3.6.7. Full 7: Temps de venda................................................................................. 43. 3.6.8. Full 8: Immobles disponibles......................................................................... 44. 3.6.9. Full 9: Immobles venuts................................................................................ 45. 3.6.10. L’immoble estàndard espanyol i andorrà....................................................... 46. 4. Conclusions................................................................................................................ 54. 5. Línies d’evolució futures.............................................................................................. 55. 6. Glossari ...................................................................................................................... 56. 7. Bibliografia consultada................................................................................................ 58. 8. Annexos..................................................................................................................... 59 8.1. Annex I - Instruccions per la restauració del sistema.............................................. 59. êî 4 de 59 íé.

(5) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. Índex de figures Figura 1. Diagrama de Gantt amb la temporització del projecte proposat.............................. 14 Figura 2. Esquema UML del disseny conceptual del model multidimensional per al magatzem de dades de l’empresa Sostre per a tothom......................................................................... 22 Figura 3. Diagrama de l’arquitectura programari.................................................................. 23 Figura 4. Diagrama de l’arquitectura maquinari ................................................................... 24 Figura 5. Esquema relacional en forma d’estrella del model multidimensional per al magatzem de dades de l’empresa Sostre per a tothom......................................................................... 25 Figura 6. Disseny físic de la base de dades. Es mostra a més el disseny de la taula temporal CATALEG ........................................................................................................................... 27 Figura 7. Esquema de càrrega de dades a les taules COMARCA, AREA, SUBAREA, IMMOBLE i OFERTA a partir de les dades de la taula CATALEG................................................................ 33 Figura 8. Dades de l’àrea de negoci TFC-Sostre per a tothom ................................................ 34 Figura 9. Jerarquies de l’àrea de negoci TFC-Sostre per a tothom.......................................... 35 Figura 10. Classes d’elements de l’àrea de negoci TFC-Sostre per a tothom........................... 35 Figura 11. Elements i disseny de taula del full Llistat baixada preus inicial.............................. 37 Figura 12. Full 1: Llistat baixada preus inicial ........................................................................ 38 Figura 13. Elements i disseny de taula del full Llistat baixada preus anterior.......................... 38 Figura 14. Full 2: Llistat baixada preus anterior .................................................................... 39 Figura 15. Elements i disseny de taula del full Preus............................................................. 39 Figura 16. Full 3: Preus ....................................................................................................... 40 Figura 17. Elements i disseny de taula del full Evolució preus d’oferta................................... 40 Figura 18. Full 4: Evolució preus d’oferta ............................................................................. 41 Figura 19. Elements i disseny de taula del full Evolució preus de venda ................................. 41 Figura 20. Full 5: Evolució preus de venda............................................................................ 42 Figura 21. Elements i disseny de taula del full Metres quadrats............................................. 42 Figura 22. Full 6: Metres quadrats ....................................................................................... 43 Figura 23. Elements i disseny de taula del full Temps de venda............................................. 43 Figura 24. Full 6: Temps de venda ....................................................................................... 44 Figura 25. Elements i disseny de taula del full Immobles disponibles..................................... 44 Figura 26. Full 8: Immobles disponibles ............................................................................... 45 Figura 27. Elements i disseny de taula del full Immobles venuts............................................ 45 Figura 28. Full 9: Immobles venuts...................................................................................... 46 Figura 29. Immobles espanyols classificats segons la tipologia.............................................. 48 Figura 30. Immobles espanyols classificats segons la planta.................................................. 48 Figura 31. Immobles espanyols classificats segons el nombre de dormitoris .......................... 49 Figura 32. Immobles espanyols classificats segons els metres quadrats................................. 49 Figura 33. Immobles espanyols classificats segons els metres quadrats (visió ampliada) ......... 50 Figura 34. Immobles espanyols classificats segons el preu .................................................... 50 Figura 35. Immobles andorrans classificats segons la tipologia.............................................. 51 Figura 36. Immobles andorrans classificats segons la planta ................................................. 51 Figura 37. Immobles andorrans classificats segons el nombre de dormitoris.......................... 52. êî 5 de 59 íé.

(6) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. Figura 38. Immobles andorrans classificats segons els metres quadrats................................. 52 Figura 39. Immobles andorrans classificats segons el preu....................................................53. êî 6 de 59 íé.

(7) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. 1 Capítol 1 - Introducció 1.1 Justificació del TFC i context en el qual es desenvolupa: punt de partida i aportació del TFC Actualment, gràcies a l’abaratiment i a l’increment de prestacions dels equips informàtics, les empreses tenen la capacitat de generar i emmagatzemar grans volums de dades que generalment es troben en sistemes d’informació transaccionals que s’actualitzen contínuament. Però disposar d’aquestes dades no significa necessàriament disposar d’informació. Perquè les dades aportin informació i per tant coneixement per tal de millorar la productivitat, conèixer el mercat i els clients, prendre decisions amb més rapidesa, etc., en definitiva, augmentar la competitivitat, és imprescindible que tinguin una estructura organitzada, integrada, lògica, dinàmica i de fàcil explotació. Això s’aconsegueix amb els magatzems de dades. A un magatzem de dades es diposita de forma consistent informació procedent de diferents sectors o departaments d’una organització i de forma que les dades relatives al mateix esdeveniment del món real es trobin unides entre si. La informació és no volàtil, no es modifica ni s’elimina i a més es registren els canvis que es produeixen en les dades al llarg del temps (Inmon, 2002). D’altra banda aquestes dades es troben estructurades per poder ser consultades i analitzades (Kimball, 2002). D’una manera més amplia, un magatzem de dades inclou, a més, els mitjans per obtenir, analitzar, extreure, transformar i carregar les dades i la gestió de les mateixes. Una tècnica específica utilitzada en Intel·ligència Empresarial (Business Intelligence - BI) per a l’extracció de coneixement a partir de grans volums de dades és el processament analític en línia (On-Line Analytical Processing - OLAP). Mitjançant l’OLAP es poden executar consultes multidimensionals i complexes sobre les dades d’una empresa que permeten a l’usuari una visió més ràpida i interactiva d’aquestes. En aquest TFC es tracta de construir i explotar un magatzem de dades per a l’ empresa immobiliària “Sostre per a tothom” que porta uns anys enregistrant en fulls de càlcul la informació referent als immobles que ofereixen arreu de Catalunya, Comunitat Valenciana, Illes Balears i Andorra. Ha arribat el moment en que ha decidit fer una anàlisi més exhaustiva d’aquesta informació per tal d’ajustar l’oferta i la demanda i poder obtenir un avantatge competitiu respecte altres empreses del sector. Per aquesta raó ha encarregat la construcció. êî 7 de 59 íé.

(8) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. d’un magatzem de dades i l’elaboració d’una sèrie d’informes que recullin les dades d'interès com ara el nombre d’immobles disponibles i venuts, els preus i superfícies màxims, mínims i mitjans, el temps mitjà de venda i un llistat d’immobles que hagin baixat de preu. Totes aquestes dades han de ser presentades per zona, tipologia i característiques de l’immoble. A part d’això, l’empresa desitja conèixer quin és l’immoble estàndard espanyol i andorrà.. 1.2 Objectius del TFC L’objectiu principal del projecte és adquirir experiència en el disseny, construcció i explotació d’un magatzem de dades a partir de la informació disponible en una base de dades transaccional. Paral·lelament, els objectius secundaris que es pretenen assolir amb el TFC són: 1. Familiaritzar-se amb l'arquitectura general d'un magatzem de dades. 2. Introduir-se en els aspectes teòrics del disseny d'un magatzem de dades 3. Adquirir experiència en llenguatge s de consultes de bases de dades. 4. Conèixer les tècniques de tractament de dades i la seva integració en el model de dades físic del magatzem de dades 5. Analitzar i comparar les eines de mercat que treballen amb aquests models 6. Realitzar les anàlisis i informes dirigits a usuaris finals del magatzem de dades. 1.3 Enfocament i mètode seguit Per desenvolupar el TFC s’han seguit, encara que de manera simplificada donat l’abast més reduït d’aquest treball, les fases típiques de les quals consta un projecte de magatzems de dades1: 1. Recopilació de requeriments: Per conèixer els requeriments del client generalment es celebren reunions en les que estan presents tots els departaments involucrats. En aquest cas, els requeriments vénen donats a l’enunciat del TFC. 2. Instal·lació de l’entorn físic: S’han d’instal·lar els servidors i les bases de dades. Generalment és convenient establir un entorn de desenvolupament i un altre de producció. Inclús és recomanable un tercer entorn per fer les proves. En aquest TFC aquesta fase ha consistit en posar a punt el maquinari i el programari utilitzats i s’ha fet tot en un mateix entorn. 3. Modelització de dades: Aquesta es realitza a tres nivells, conceptual, lògic i físic. Els dos primers poden ser unificats en un sol procés en el que s’identifiquen les entitats amb les 1. Data Warehousing Processes. http://www.1keydata.com/datawarehousing/processes.html. Data de consulta: 15/03/08. êî 8 de 59 íé.

(9) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. seves claus primàries i atributs, les relacions entre elles i es fa la normalització. Es fa una descripció exhaustiva de les dades sense implementar-les físicament a la base de dades. En la modelització física es converteixen les entitats en taules, els atributs en columnes i les relacions en claus foranes. 4. ETL: És la fase d’extracció, transformació i càrrega de dades. 5. Disseny del cub OLAP: A partir del coneixement de requeriments s’identifiquen els elements necessaris per realitzar les consultes que satisfacin els requeriments del client. 6. Desenvolupament de les eines de consulta per l’usuari: Aquestes eines poden ser comercials o dissenyades a mesura però el més important és que siguin amigables i adaptables a l’empresa client. Generalment s’utilitzen eines que generin informes a través de la xarxa de manera que no sigui necessari instal·lar programari específic a l’ordinador del client. En aquest cas s’ha utilitzat el programari Oracle BI Discoverer. 7. Optimització del rendiment: És important que tant el temps d’ETL com el processament de consultes i la generació d’informes estigui optimitzat. Això s’ha aconseguit amb un disseny adequat de l’algoritme de càrrega, la creació d’índex per accelerar les consultes i la tria dels elements que conformen aquestes consultes. 8. Garantia de qualitat: Les comprovacions de qualitat generalment les fa el client. En aquest projecte s’han fet les proves necessàries per assegurar el bon funcionament del magatzem de dades. 9. Entrada en funcionament del producte: Aquesta fase generalment va associada a un curs d’entrenament del client i està fora de l’abast del TFC. 10. Manteniment del producte: Aquesta fase està fora de l’abast del TFC. 11. Actualitzacions del producte: Aquesta fase està fora de l’abast del TFC.. 1.4 Planificació del projecte El projecte s’ha estructurat en 6 grans blocs la finalització dels quals coincideix, excepte en el blocs 1 i 6, amb el lliurament dels documents i aplicacions generats: 1) INICIACIÓ: En aquesta fase d’iniciació s’han preparat els materials necessaris pel desenvolupament del TFC a) Descarregar i organitzar materials de l'assignatura: Una vegada obertes les aules s’han descarregat tots els material s (pla docent, materials complementaris, etc.). êî 9 de 59 íé.

(10) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. corresponents a l’assignatura i es s’han creat carpetes al disc dur per tal d’organitzarlos. b) Llegir materials: S’ha un estudi exhaustiu dels materials disponibles. c) Descarregar i llegir enunciat TFC: Una vegada publicat l’enunciat del TFC i altres materials s’han descarregat i estudiat. d) Cercar bibliografia: S’ha fet una cerca de la bibliografia recomanada i d’altres fonts. e) Instal·lar i provar programari: S’ha instal·lat el programari necessari pel desenvolupame nt del projecte i es s’han fet proves de funcionament per tal de familiaritzar-se amb el programari nou. 2) PAC 1 – PLA DE TREBALL I ANÀLISI PRELIMINAR DE REQUERIMENTS: En aquesta fase s’ha redactat aquest pla de treball on s’indica la planificació estimada de les diferents tasques a realitzar per dur a terme el projecte i un document d’anàlisi preliminar de requeriments que inclou l’enumeració i breu descripció dels elements d’anàlisi identificats (dimensions, atributs, indicadors, etc.) que estan disponibles per als usuaris i el nombre i contingut dels informes que s’han d’implementar. També s’han analitzat les fonts de dades operacionals proporcionades. a) Redacció esborrany Pla de treball: S’ha redactat una primera versió del pla de treball per tal de lliurar-la abans de la data de lliurament definitiva. D’aquesta manera s’ha pogut incloure en el document final les correccions i recomanacions del consultor. b) Lliurament esborrany Pla de treball c) Redacció esborrany Anàlisi preliminar: S’ha redactat una primera versió de l’anàlisi preliminar de requeriments per tal de lliurar-la abans de la data de lliurament definitiva. D’aquesta manera s’ha pogut incloure en el document final les correccions i recomanacions del consultor. d) Lliurament esborrany Anàlisi preliminar e) Redacció documents definitius: S’han completat i corregit els esborranys per elaborar els documents definitius. f) Lliurament PAC 1 3) PAC 2 – ANÀLISI DE REQUERIMENTS I DISSENY CONCEPTUAL I TÈCNIC: En aquesta fase s’ha redactat un document amb l’anàlisi detallat de requeriments basat en l’anàlisi preliminar realitzat. A més s’ha elaborat un document de disseny amb la descripció del model dimensional que dona suport a les necessitats dels usuaris, segons l’anàlisi realitzat i el disseny dels procediments d’extracció de dades a alt nivell (processos, pseudocodi, etc.). êî 10 de 59 íé.

(11) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. a) Cerca i estudi de bibliografia: S’ha fet una cerca i estudi més exhaustius de recursos útils per l’elaboració de les fases 3 i 4. b) Redacció esborrany Anàlisi requeriments: Hi havia programada la redacció d’un esborrany de l’anàlisi de requeriments però donat que l’anàlisi preliminar va ser correcte només es van fer algunes puntualitzacions respecte al primer document i no va ser necessari fer un document nou. c) Lliurament esborrany Anàlisi requeriments: No es va fer d) Redacció esborrany Disseny conceptual i tècnic: Es va redactar una primera versió del disseny conceptual i tècnic per tal de lliurar-la abans de la data de lliurament definitiva. D’aquesta manera s’ha pogut incloure en el document final les correccions i recomanacions del consultor. e) Lliurament esborrany Disseny conceptual i tècnic f) Redacció documents definitius: S’ha completat i corregit l’esborrany per elaborar el document definitiu. g) Lliurament PAC 2 4) PAC 3 – IMPLEMENTACIÓ: En aquesta fase s’ha construït el magatzem de dades, s’han creat les taules, s’ha fet el procés d’extracció, transformació i càrrega de dades i s’han generat el informes que aporten la informació demanada pel client. a) Construcció del magatzem de dades: S’ha construït la base de dades Oracle i s’han carregat les dades. b) Familiarització amb l'eina d'explotació de dades: S’han fet proves de generació de consultes i informes amb Oracle BI Discoverer per tal de familiaritzar-se amb el seu funcionament. c) Construcció dels informes i anàlisi de la informació: S’ha construït l’àrea de negoci i el llibre de treball amb les consultes i informes mitjançant l'eina d'anàlisi i consulta d’informes Oracle BI Discoverer. d) Lliurament PAC 3 provisional. Hi havia planificat un lliurament previ de la base de dades i dels informes però per falta de temps no es va fer. e) Elaboració definitiva PAC 3: S’ha exportat la base de dades i s’ha redactat el document que acompanyava als fitxers generats. f) Lliurament PAC 3 5) LLIURAMENT FINAL: En aquesta fase s’ha elaborat la memòria final del TFC i la presentació virtual que es lliuren al tribunal del TFC.. êî 11 de 59 íé.

(12) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. a) Elaboració esborrany memòria: S’ha redactat la memòria que recull tota la informació rellevant sobre el problema plantejat en el TFC, la metodologia emprada per la seva resolució i els resultats obtinguts. b) Elaboració versió preliminar presentació: S’ha realitzat una presentació virtual de 30 diapositives que sintetitza el treball realitzat durant el desenvolupament del projecte i els resultats obtinguts. c) Lliurament documents provisionals: Hi havia programat el lliurament provisional dels dos documents però només s’ha lliurat una primera versió de la presentació. S’ha considerat que amb l’experiència adquirida durant el semestre en la redacci ó d’informes i amb les indicacions proporcionades pel consultor sobre el contingut de la memòria no era necessari lliurar una versió preliminar. d) Elaboració documents definitius: S’ha completat i corregit l’esborrany de la presentació amb les recomanacions del consultor. e) Lliurament documents definitius 6) DEBAT VIRTUAL: En aquesta fase es participarà al debat virtual que es produirà al final del semestre. a) Inici debat b) Lectura d'intervencions i participació al debat: A mesura que es produeixin intervencions al debat virtual es farà una anàlisi de les mateixes i es respondran o faran aportacions noves sempre que es consideri oportú. c) Fi debat Com a dates clau s’han pres les publicades al pla docent i són les que s’especifiquen a continuació: Inici semestre / inici projecte Lliurament PAC 1 (Pla de treball i anàlisi preliminar de requeriments) Lliurament PAC 2 (Anàlisi de requeriments i disseny conceptual i tècnic) Lliurament PAC 3 (Implementació) Lliurament final (Memòria i presentació TFC) Inici debat virtual Fi debat virtual / fi projecte. 28/02/08 16/03/08 20/04/08 18/05/08 08/06/08 18/06/08 26/06/08. En la següent taula es mostren les dates d’inici i finalització estimades per a cadascuna de les tasques i fites descrites anteriorment. Aquest és el calendari que es va dissenyar a l’inici del semestre. En general les dates s’han complert i només s’han produït retards d’alguns dies en les dates de lliurament d’alguns esborranys. On potser s’han produït més desviaments respecte a les dates estimades és a la PAC 3. Les tasques 4.2 i 4.3 van requerir més temps de. êî 12 de 59 íé.

(13) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. l’esperat el que va impossibilitar presentar una versió provisional de la PAC per a la seva revisió. Tasca / Fita. Data inici. Data fi. TFC - Magatzems de dades 1. Iniciació 1.1 Descarregar i organitzar materials de l'assignatura 1.2 Llegir materials 1.3 Descarregar i llegir enunciat TFC 1.4 Cercar bibliografia 1.5 Instal·lar i provar programari 2. PAC 1 2.1 Redacció esborrany Pla de treball 2.2 Lliurament esborrany Pla de treball 2.3 Redacció esborrany Anàlisi preliminar 2.4 Lliurament esborrany Anàlisi preliminar 2.5 Redacció documents definitius 2.6 Lliurament PAC 1 3. PAC 2 3.1 Cerca i estudi de bibliografia 3.2 Redacció esborrany Anàlisi requeriments 3.3 Lliurament esborrany Anàlisi requeriments 3.4 Redacció esborrany Disseny conceptual i tècnic 3.5 Lliurament esborrany Disseny conceptual i tècnic 3.6 Redacció documents definitius 3.7 Lliurament PAC 2 4. PAC 3 4.1 Construcció del magatzem de dades 4.2 Familiarització amb l'eina d'explotació de dades 4.3 Construcció dels informes i anàlisi de la informació 4.4 Lliurament PAC 3 provisional 4.5 Elaboració definitiva PAC 3 4.6 Lliurament PAC 3 5. Lliurament final 5.1 Elaboració esborrany memòria 5.2 Elaboració versió preliminar presentació 5.3 Lliurament documents provisionals 5.4 Elaboració documents definitius 5.5 Lliurament documents definitius 6. Debat virtual 6.1 Inici debat 6.2 Lectura d'intervencions i participació al debat 6.3 Fi debat. dij 28/02/08 dij 28/02/08 dij 28/02/08 div 29/02/08 dis 01/03/08 dill 03/03/08 dime 05/03/08 div 07/03/08 div 07/03/08 dime 12/03/08 div 07/03/08 dima 11/03/08 dime 12/03/08 dium 16/03/08 dill 17/03/08 dill 17/03/08 dima 25/03/08 dima 08/04/08 div 28/03/08 div 11/04/08 dill 14/04/08 dium 20/04/08 dill 21/04/08 dill 21/04/08 dima 29/04/08 dime 30/04/08 div 09/05/08 dill 12/05/08 dium 18/05/08 dill 19/05/08 dill 19/05/08 dill 26/05/08 dij 29/05/08 dill 02/06/08 dium 08/06/08 dime 18/06/08 dime 18/06/08 dime 18/06/08 dij 26/06/08. dij 26/06/08 dij 06/03/08 dij 28/02/08 div 29/02/08 dis 01/03/08 dima 04/03/08 dij 06/03/08 dium 16/03/08 dima 11/03/08 dime 12/03/08 dill 10/03/08 dima 11/03/08 dium 16/03/08 dium 16/03/08 dium 20/04/08 dill 24/03/08 dill 07/04/08 dima 08/04/08 dij 10/04/08 div 11/04/08 div 18/04/08 dium 20/04/08 dium 18/05/08 dill 28/04/08 dima 29/04/08 dij 08/05/08 div 09/05/08 div 16/05/08 dium 18/05/08 dium 08/06/08 dij 29/05/08 dime 28/05/08 dij 29/05/08 div 06/06/08 dium 08/06/08 dij 26/06/08 dime 18/06/08 dij 26/06/08 dij 26/06/08. A continuació es representa el diagrama de Gantt on es mostra el temps de dedicació previst per a les tasques o activitats que conformen el projecte. Es tracta del diagrama presentat a l’inici del semestre. Com ja s’ha esmentat anteriorment, en general la temporització s’ha complert i només s’han produït lleugers desviaments de les dates però que no han impedit el lliurament puntual de les PAC.. êî 13 de 59 íé.

(14) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. Figura 1. Diagrama de Gantt amb la temporització del projecte proposat. êî 14 de 59 íé.

(15) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. 1.5 Productes obtinguts Al llarg del projecte s’han elaborat els següents documents i productes: ó Pla de treball: Descripció general el projecte i els seus objectius, metodologia a seguir per desenvolupar el projecte i la seva planificació temporal, recursos de maquinari, programari i bibliogràfics disponibles, possibles incidències que es puguin produir al llarg del projecte i les solucions i precaucions preses. ó Anàlisi preliminar de requeriments: Descripció i anàlisi prèvia de les dades proporcionades, primera identificació dels elements d’anàlisi i descripció preliminar dels informes que es lliuraran. ó Anàlisi de requeriments: Anàlisi de les dades, identificació dels elements d’anàlisi definitius i descripció dels informes que es lliuraran al client. ó Disseny: Disseny conceptual, lògic i físic del model multidimensional emprat per desenvolupar el magatzem de dades, descripció del procés d’extracció, transformació i càrrega de dades (ETL) i primera aproximació de la metodologia de construcció de consultes. ó Implementació: Construcció de la base de dades i elaboració dels informes. ó Memòria final: L’actual document. Descripció detallada del projecte, els seus objectius, la seva planificació, la metodologia de desenvolupament emprada, els resultats obtinguts i les conclusions. ó Presentació: Presentació gràfica del projecte que dona una visió global i resumida de la feina desenvolupada. ó Producte: Carpeta que conté tots els elements necessaris per a l’execució del projecte. « crear_taules.sql: script SQL per a la creació de les taules del magatzem de dades. Per a més informació vegeu l’apartat 3.3.2. « crear_index.sql: script SQL per a la creació dels índex utilitzats per fer les consultes al magatzem de dades. Per a més informació vegeu l’apartat 3.3.2. « cataleg.ctl: fitxer amb les instruccions per a la càrrega de la taula CATALEG. S’utilitza juntament amb el fitxer de text proporcionat per la immobiliària que ha de portar el nom cataleg.dat. Per més informació vegeu l’apartat 3.3.2. « cataleg.dat: catàleg d’immobles proporcionat per l’empresa. S’utilitza, juntament amb el fixter cataleg.ctl, per carregar la taula CATALEG.. êî 15 de 59 íé.

(16) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. « correccio_errors.sql: script SQL de correcció d’errors detectats a les dades del fitxer cataleg.dat. S’executa sobre les dades carregades a la taula CATALEG. Per més informació vegeu l’apartat 3.4.2. « carrega_dades.pls: script PL/SQL de carrega de dades al magatzem de dades. Per més informació vegeu l’apartat 3.4.3. « bd_silvia.dmp: base de dades exportada. Per més informació vegeu els apartats 3.4.3 i 8.1. « TFC-Sostre per a tothom.eex: espai de negoci. Per més informació vegeu els apartats 3.5.1 i 8.1. « Sostre per a tothom - workbook.DIS: llibre de treball. Per més informació vegeu els apartats 3.5.2 i 8.1.. 1.6 Breu descripció dels altres capítols de la memòria 1.6.1 Capítol 2. Anàlisi: En aquest capítol es fa una primera descripció del fitxer de dades proporcionat per l’empresa. A partir de la informació continguda en aquest fitxer es realitza el disseny conceptual del model multidimensional on es tria el Fet que es vol analitzar, les Dimensions o punts de vista des d’els que s’analitzen el Fet , la granularitat i es defineixen els atributs, descriptors, jerarquies i mesures. Finalment es fa un estudi de viabilitat del projecte. 1.6.2 Capítol 3. Disseny: A partir del model conceptual es fa un disseny lògic on els Fets i les Dimensions s’estructuren en taules i es defineixen les seves claus primàries i foranes, que relaciones unes taules amb altres. Finalment es fa el disseny físic, on es decideix com estructurar la informació en les taules per tal de obtenir un bon temps de resposta a les consultes, tenint en compte el volum de dades, l’índex de selectivitat dels atributs o el ti pus de consultes més freqüents. A part del disseny de la base de dades, també es descriu la seva implementació, que consta de la creació de taules i l’extracció, transformació i càrrega de dades. Finalment es fa una descripció del disseny de les consultes i informes que donen resposta als requeriments plantejats per l’empresa client i es mostren els resultats obtinguts.. êî 16 de 59 íé.

(17) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. 2 Capítol 2 - Anàlisi 2.1 Anàlisi prèvia de les dades proporcionades per l’empresa El catàleg d’immobles proporcionat per l’empresa es troba en format text i una vegada carregat en una aplicació de gestió de bases de dades com és Microsoft Access s’observar que conté la següent informació: El catàleg consta de 93.360 registres. No tots els registres corresponen a immobles sinó que alguns, en concret 805, són capçaleres que separen els immobles de les diferents zones. Així doncs, l’empresa disposa d’un total de 92.555 immobles en 3 comunitats autònomes espanyoles (Catal unya, Illes Balears i Comunitat Valenciana) i Andorra. Per a cada immoble es disposa d’una sèrie de dades com ara: ó Un codi alfanumèric que identifica l’immoble i que és únic ó Un codi alfanumèric que indica la zona on es troba l’immoble (província, comarca, àrea i subàrea). ó La tipologia de l’immoble: si es tracta d’un àtic, un xalet, un dúplex, un estudi o un pis. ó La planta en la que es troba l’immoble. ó El nombre de dormitoris dels que disposa l’immoble. ó Els metres quadrats de l’immoble. ó El preu de venda des del mes en el que es posa a la venda l’immoble fins el mes en el que s’ha venut. El període abastat va des de gener de 2006 fins gener de 2008.. 2.2 Diagrama del model conceptual El disseny conceptual d’un model multidimensional consisteix en l’execució iterativa de nou passos. A continuació es presenta una anàlisi exhaustiva d’aquests nou passos aplicats al projecte de la immobiliària Sostre per a tothom. 2.2.1 Triar el Fet Un Fet és un conjunt d’esdeveniments amb dades numèriques associades. En aquest cas a l’empresa l’interessa obtenir informació de dos fets: l’oferta i la venda d’immobles. En realitat es poden considerar les vendes com un cas concret de les ofertes i ambdues es poden distingir mitjançant un atribut booleà que indiqui si l’immoble corresponent a una oferta ha estat venut o no. Per tant el model contindrà un sol Fet: l’oferta d’immobles.. êî 17 de 59 íé.

(18) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. 2.2.2 Trobar el grànul escaient Un bon disseny demana triar sempre el grànul més petit possible però sense arribar a malbaratar espai o fer inviable el projecte per excés de dades. Si es tria un grànul petit sempre hi ha la possibilitat de calcular dades derivades. En aquest cas concret la mida de la base de dades no és excessivament gran per tant es pot triar un grànul petit. Per a la Dimensió temps es tria la granularitat Mes ja que una de les informacions que es demana és el temps mitjà de venda i expressar-lo en l’escala temporal Any seria poc precís. L’altre Dimensió que presenta Nivells és la zona. També en aquest cas es tria la granularitat més petita, és a dir a nivell de subàrea i es deixarà a l’usuari la decisió de si vol consultar les dades amb una granularitat més gran. D’aquesta manera es podran consultar els immobles oferts en el nivell de zona geogràfica més petit i agrupar-los per conèixer l’oferta a nivell de Comunitat Autònoma o País, per exemple. Respecte al producte ofert, la granularitat més petita és cada immoble individual. Aquests poden ser agrupats per tipus d’immoble: xalets, àtics, estudis, etc. El més adequat és mantenir la granularitat d’immoble individual per poder fer consultes concretes, com per exemple el llistat de tots el immobles oferts o venuts en un determinat mes, i deixar la possibilitat d’agrupar-los per obtenir dades per tipus d’immoble si l’usuari ho requereix. 2.2.3 Escollir les Dimensions que s’utilitzaran en l’anàlisi Una vegada definida la granularitat ja es disposa el conjunt de Dimensions que, com s’ha esmentat anteriorment, són: el temps, la zona i el producte que és l’immoble. Si una combinació d’instàncies d’aquestes Dimensions inicials determinessin la instància d’una altra Dimensió també s’hauria d’afegir al conjunt però no és el cas. 2.2.4 Trobar els atributs de cada Dimensió Els atributs serveixen per fer agrupacions i seleccions de les dades. Un atribut ha de tenir un domini discret, no ha d’estar abreujat ni codificat i ha de ser fàcilment intel·ligible per a l’usuari. Per a la Dimensió Zona la única informació de la que es disposa de cada àrea geogràfica és el seu nom per tant aquest serà l’únic atribut a cadascun dels nivell. Si hi haguessin més dades, com per exemple el nombre d’habitants, s’afegirien com atributs.. êî 18 de 59 íé.

(19) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. Per a la Dimensió Temps, la situació és similar. Només es disposa del nom dels mesos i del número de l’any, sense cap més informació. Per a la Dimensió Immoble sí que hi ha més dades. Cada immoble té un nombre concret de dormitoris i metres quadrats i es troba en una planta determinada per tant aquests seran els seus atributs. També el codi d’identificació de cada immoble és un atribut. Per simplificar les consultes es poden definir rangs i reduir el nombre de valors dels atributs que defineixen les característiques del immobles. Per exemple, per l’atribut dormitoris es poden reduir els valors a: d’un a quatre, de quatre a deu, més de deu dormitoris. Aquests nous atributs serien derivats dels anteriors. No obstant, aquesta divisió per rangs només seria viable si l’empresa estableix prèviament quin són els rangs que li poden resultar més profitosos per les seves consultes. Pel cas del Nivell Tipus només es disposa del nom del Tipus com a atribut. 2.2.5 Distingir entre descriptors i jerarquies d’agregació Els atributs d’una Dimensió poden ser classificats en: ó Descriptors: serveixen per seleccionar ó Els que defineixen jerarquies d’agregació: serveixen per agrupar Segons els atributs definits en l’apartat anterior i la granulatitat determinada en l’apartat 2.2.2 els atributs que definiran un Nivell dins una jerarquia d’agregació seran: subàrea, àrea, comarca, província, comunitat autònoma i país per a la Dimensió Zona; mes i any per a la Dimensió Temps i Immoble i Tipus per a la Dimensió Immoble. La resta d’atributs, com ara els noms, el codi d’immoble, el nombre de dormitoris i metres quadrats o la planta en la que es troba l’immoble són els descriptors i es col·loquen al Nivell que els pertoqui. 2.2.6 Decidir quines són les Mesures que interessen Utilitzant com a base la informació que demana l’empresa es poden definir les Mesures que interessa analitzar. Per una banda interessen les Mesures “quantitat d’immobles venuts” i “quantitat d’immobles oferts”. Ambdues quantitats es poden distingir mitjançant un atribut booleà que indica si l’immoble ofert ja s’ha venut o no. D’altra banda interessa conèixer el temps (mesurat en mesos) que un immoble ha estat en oferta per poder calcular els temps mitjans de venda. A més s’han d’enregistrar els preus amb els que s’ofereixen (i venen) els immobles per calcular els preus màxims, mínims i mitjans. Finalment, l’empresa també demana saber l’evolució dels preus dels immobles i vol fer un llistat dels immobles que han baixat de preu. Amb aquest fi, es creen dues noves mesures, una que indica la variació del preu en un determinat mes respecte al seu preu d’oferta inicial i una altra que indica la. êî 19 de 59 íé.

(20) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. variació del preu respecte al mes anterior. Aqueste s mesures tindran valor null el primer mes d’oferta, 0 si el preu no ha variat, un valor positiu si el preu s’ha incrementat i un valor negatiu si pel contrari el preu ha baixat. 2.2.7 Definir Cel·les L’única Cel·la que conté el Fet és el de l’Oferta Atòmica. Es tracta de l’oferta d’un immoble amb unes determinades característiques, ofert en un determinat mes i en una subàrea determinada. 2.2.8 Explicitar les restriccions d’integritat Les restriccions d’integritat inherents al model són: 1) Unicitat i entitat de la Base: La Base indica quines Dimensions identifiquen les Cel·les. Les restriccions que han de complir una Base són: a) Els Nivells que formen una Base han de ser funcionalment independents. b) Les associacions del Nivells amb la Cel·la han de tenir una multiplicitat mínima de 1 del costat del Nivell c) Dues Cel·les no poden estar associades amb les mateixes instàncies per tots els Nivells de la Base. El conjunt inicial de Dimensions trobades desprès de definir el grànul donen lloc a la Base. Tal i com s’ha esmentat en l’apartat 2.2.3 aquestes dimensions són el Temps, l’Immoble i la Zona per tant una certa oferta d’un immoble s’identifica per un mes, un immoble i una subàrea. S’ha de considerar, però, que per la naturalesa del producte que s’ofereix, un immoble, aquest és únic, es a dir, un immoble determinat només existeix una vegada, en un lloc determinat. No hi pot haver un mateix immoble en dues subàrees diferents així doncs les Dimensions Immoble i Temps són suficients per definir una oferta. 2) Restriccions d’agregació: Per poder fer una agregació s’han de complir tres condicions: a) Compatibilitat: ha d’existir compatibilitat entre la mesura que es vol agregar, la Dimensió i l’operació d’agregació. Per exemple es pot obtenir el total d’immobles venuts en un any, sumant els immobles venuts cadascun dels mesos de l’any. En canvi el nombre d’ofertes anuals no serà la suma d’ofertes mensuals donat que un mateix immoble es pot oferir en mesos diferents i per tant la suma és incompatible amb les ofertes i la Dimensió Temps. En el cas del immobles venuts es tracta d’una Mesura additiva, que es pot sumar en qualsevol Dimensió però l’oferta d’immobles és una. êî 20 de 59 íé.

(21) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. Mesura semiadditiva ja que no es pot sumar en la Dimensió Temps. Altres operacions que s’utilitzaran per obtenir la informació necessària són la mitjana, el màxim i el mínim, que s’aplicaran per esbrinar els preus i metres quadrats màxims, mínims i mitjans o els temps mitjans de venda. b) Disjuntivitat: Per no córrer el risc de considerar més d’una vegada la mateixa dada, els Nivells han de contenir instàncies amb conjunts de parts disjunts. En el cas dels immobles, on s’ha definit el Nivell Tipus, cada immoble només pot formar part d’un sol tipus per tant no hi ha perill de considerar un immoble més d’una vegada en el moment d’aplicar una operació d’agregació. c) Completesa: Totes les instàncies han de participar com a mínim en una instància dels Nivells immediatament superiors de la jerarquia d’agregació. Un Nivell ha de cobrir completament els Nivells que té per sota. En el aquest cas, si es considera la Dimensió Àrea, succeeix, per exemple, que els immobles que es troben a Andorra només tenen 2 Nivells (país i subàrea) per tant s’han de completar els nivells entremitjos amb les dades que es considerin convenients. 3) Restriccions de transitivitat: És imprescindible que les operacions d’agregació siguin transitives, és a dir el resultat d’operar amb resultats parcials i el resultat d’operar amb dades atòmiques han de coincidir. Si no ho són s’ha d’operar sempre amb les dades atòmiques. 2.2.9 Estudiar la viabilitat Per saber si l’estrella que forma el model multidimensional és implementable, s’ha d’estimar l’espai que ocuparan totes les dades. Normalment el volum de dades que ocupen les Dimensions és molt inferior al que ocupen els Fets, per tant és suficient considerar l’espai que ocupen les instàncies del Fet. Això s’aconsegueix multiplicant el nombre d’instàncies de cada Nivell que forma la Base. En aquest cas hi ha 92.555 immobles i dades emmagatzemades durant 25 mesos. El nombre màxim d’instàncies serà 92.555 x 25 = 2.313.875. S’ha de considerar, però, que aquesta seria la mida de la Cel·la si no es vengués cap immoble i cada mes s’haguessin d’oferir tots els immobles. Com hi haurà mesos en que s’oferiran menys immobles, bé perquè ja s’ha venut algun o perquè un determinat immoble encara no s’ha incorporat al catàleg d’ofertes, el volum de dades serà més petit que la xifra estimada. Un cop conegut el nombre d’instàncies, s’ha de multiplicar la xifra pel nombre de bytes que ocupa cadascuna. El Fet conté els tres identificadors de les Dimensions que són del tipus. êî 21 de 59 íé.

(22) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. int i les Mesures preu, mesosEnOferta, difPreuInicial i difPreuAnterior (també de tipus int) i venut (el booleà que indica si l’immoble està venut o no). Per tant cada cel·la ocuparà 29 bytes. En total, la mida màxima serà de 2.313.875 x 29 bytes = 67.102.375 bytes = 64 Mbytes. Donat que la mida que ocuparà el volum de dades actual no és elevat no hauria d’haver cap problema ni amb l’emmagatzemament ni amb la velocitat de resposta a les consultes o amb l’actualització de les dades per tant es considera que el disseny del model multidimensional és adequat. En el cas en que el model no fos viable s’hauria de tornar a començar el procés de disseny pel primer punt. A la Figura 2 es mostra una representació en UML del model escollit.. Figura 2. Esquema UML del disseny conceptual del model multidimensional per al magatzem de dades de l’empresa Sostre per a tothom.. êî 22 de 59 íé.

(23) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. 3 Capítol 3 - Disseny 3.1 Diagrama de l’arquitectura programari Els programaris utilitzats pel desenvolupament del projecte han estat: ó Base de dades Oracle 10g Express Edition: Per a la gestió de la base de dades. ó SQL*Loader: Per a la càrrega de dades a la taula CATALEG a partir del fitxer cataleg.dat proporcionat per l’empresa. ó SQL Developer: Per a la construcció de taules i l’execució del procés ETL sobre la base de dades. ó Oracle BI Discoverer Administrator: Per a la construcció de l’àre a de negoci. ó Oracle BI Discoverer Desktop: Per a la construcció del llibre de treball. A la Figura 3 es mostra com d’interrelaciona aquest programari en el context del projecte.. Figura 3. Diagrama de l’arquitectura programari. 3.2 Diagrama de l’arquitectura maquinari Per la implantació del magatzem de dades a l’empresa “Sostre per a tothom”, la solució més adequada seria centralitzar la base de dades a un servidor de manera que els diferents treballadors de l’empresa s’hi poguessin connectar des dels seus punts de treball per realitzar les consultes pertinents. En el següent diagrama (Figura 4) es mostra l’arquitectura del programari necessari per portar a terme la implantació.. êî 23 de 59 íé.

(24) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. Figura 4. Diagrama de l’arquitectura maquinari. 3.3 Disseny de la base de dades i diagrama del model físic 3.3.1 Disseny lògic Per a la implementació d’un model dimensional en forma d’Estrella, es necessita una taula per al Fet, on cada fila representa una Cel·la, i una taula per a cadascuna de les Dimensions. La taula del Fet està lligada a les taules de Dimensions mitjançant les claus foranes. La taula del Fet conté, a més, les Mesures i les taules de Dimensions contenen els Descriptors. Les jerarquies d’agregació queden implícites en els valors dels atributs de les taules de Dimensions. Els atributs que formen la Base de la Cel·la atòmica constitueixen la clau primària. Com ja s’ha comentat a l’apartat 2.2.9, l’espai ocupat per la taula Fet és molt superior al de les taules Dimensions per tant és recomanable reduir aquest espai. Una manera d’aconseguir-lo és utilitzant substituts de la clau primària que ocupin menys espai en les taules Dimensions. D’aquesta manera també es redueix la grandària de la clau primària de la taula Fet. Per exemple, en lloc d’utilitzar com a clau primària de la taula Immoble el codi de l’immoble, es fa servir un identificador de fila i en les taules Temps i Zona es substitueix el nom del mes o de la subàrea per els indicadors de fila corresponents. Aquesta substitució té un altre avantatge i és que si en algun moment es fan canvis en els identificadors, com per exemple una modificació en el codi de l’immoble o en el nom d’una zona, aquests no afectaran a les dades inserides a la taula d’ofertes.. êî 24 de 59 íé.

(25) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. Basat en el disseny conceptual desenvolupat a l’apartat 2, l’esquema relacional de l’Estrella queda com es mostra a continuació (Figura 5).. Figura 5. Esquema relacional en forma d’estrella del model multidimensional per al magatzem de dades de l’empresa Sostre per a tothom. 3.3.2 El disseny físic A la Figura 6 es mostra el disseny físic de la base de dades. S’han convertit les entitats en taules i les relacions en claus foranes (indicades en cursiva). Els atributs s’han convertit en columnes. Les claus primàries s’indiquen en negreta. Per a la Dimensió Zona s’ha optat per fer taules independents per a cada subnivell inserint en cada taula una clau forana que fa referència al nivell immediatament superior. D’aquesta manera s’evita una única taula amb un gran volum de dades. A continuació es fa una descripció detallada de cada taula: ó PAIS: Conté els identificadors i els noms dels països ó COMUNITAT_AUTONOMA: Conté els identificadors i els noms de les comunitats autònomes i l’identificador del país al que pertanyen. ó PROVINCIA: Conté els identificadors i els noms de les províncies i l’identificador de la comunitat autònoma a la que pertanyen. ó COMARCA: Conté els identificadors i els noms de les comarques i l’identificador de la província a la que pertanyen. ó AREA: Conté els identificadors i els noms de les àrees i l’identificador de la comarca a la que pertanyen. ó SUBAREA: Conté els identificadors i els noms de les subàrees i l’identificador de l’àrea a la que pertanyen.. êî 25 de 59 íé.

(26) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. ó TEMPS: Conté cadascuna de les combinacions mes-any des de gener de 2006 fins gener de 2008 i un identificador de cada combinació. S’inclou a més un identificador del mes per tal de poder ordenar els mesos de forma lògica en les consultes i evitar així l’ordenació alfabètica per defecte. ó IMMOBLE: Conté tota la informació que caracteritza un immoble: el seu codi, la seva tipologia, la planta en la que es troba i el nombre de dormitoris i els metres quadrats que té. Cada immoble s’identifica per un valor numèric. ó OFERTA: Conté un històric de totes les ofertes que ha tingut la immobiliària. Cada oferta individual es caracteritza per: l’identificador de l’immoble que està en oferta, l’identificador del mes i l’identificador de la subàrea on es troba l’immoble. A més, el preu d’oferta de l’immoble en aquell mes en concret, si l’immoble s’ha venut en aquell mes o estava en oferta, el temps en mesos que porta en oferta i la diferència de preu respecte al preu inicial i respecte al preu del mes anterior. En el cas de les taules PAIS, COMUNITAT_AUTONOMA, PROVINCIA i TEMPS en el moment de la creació es carregen també les dades (referiu-vos al fitxer crear_taules.sql). En l’esquema es mostra també el disseny de la taula CATALEG. Aquesta taula no forma part del magatzem de dades final. És una taula temporal creada a parti r de les dades proporcionades per l’empresa i que s’utilitzarà en el procés de càrrega (referiu-vos a l’apartat 3.4.3). Respecte a les dades originals, només s’ha eliminat el camp que indicava el codi de zona donat que s’havien detectat moltes incongruències en aquest camp i no és necessari per adjudicar un immoble a una determinada zona ja que entre els registres dels diferents immobles es troben registres que indiquen en quina zona es troben els immobles. Les dades de la taula CATALEG es carreguen amb Oracle SQL*Loader executant la sentència sqlldr control = cataleg.ctl des del mateix directori on es troben els fitxers cataleg.ctl (que conté les instruccions de càrrega) i cataleg.dat (el fitxer proporcionat per l’empresa que conté la informació que es vol carregar). Per crear les taules s’executa el script crear_taules.sql des d’Oracle SQL Developer. Les taules s’han construït de manera que els identificadors es generen automàticament començant pel valor 1.. êî 26 de 59 íé.

(27) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. Figura 6. Disseny físic de la base de dades. Es mostra a més el disseny de la taula temporal CATALEG. Per tal d’optimitzar el temps de resposta de les consultes s’ha optat per la utilització d’índex de combinació (join index ). Aquests es troben definits sobre una clau forana, de manera que contenen els valors d’una taula i apunten a una altra. Degut a que sempre s’entra en l’índex pel valor corresponent al primer atribut i després es comproven els valors de la resta d’atributs seqüencialment és important triar l’ordre correcte dels atributs. El més adequat es posar en primera posició l’atribut amb la selectivitat més gran. En aquest cas és diferent posar el temps com a primer atribut del Fet i després l’immoble que a l’inrevés. En el primer cas, si es fixa primer el temps en el moment de fer una consulta, després hi haurà una gran quantitat d’immobles per triar els que compleixin les condicions demanades. En canvi, si es fixa primer l’immoble, el nombre de mesos en els que estan en oferta és molt més reduït. Els scripts de creació dels índex utilitzats poden ser consultats al fitxer crear_index.sql adjunt.. êî 27 de 59 íé.

(28) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. 3.4 El procés d’extracció, transformació i càrrega de dades El procés ETL (Extract, Transform, Load) permet fusionar dades des de múltiples orígens, donar-les el format adequat, netejar i corregir les dades errònies i finalment carregarles en un magatzem de dades pel seu posterior anàlisi amb la finalitat d’obtenir una determinada informació. 3.4.1 Extracció L’extracció consisteix en ajuntar dades que procedeixen de diferents bases de dades o fitxers, per exemple de diferents departaments d’una mateixa empresa, en un únic fitxer. Generalment les dades fusionades de diferents orígens tenen organitzacions o formats diferents per tant és important convertir-lo a un únic format que permeti els processos posteriors. A més l’extracció de dades ha de tenir el mínim impacte possible en el sistema d’origen donat que si el volum de dades que s’extreu és molt gran podria fer més lent o fins i tot col·lapsar el sistema d’origen impedint el seu funcionament normal. Per tant, aquest procés ha de ser programat en horaris o dies en els que el sistema no estigui gaire carregat de feina. En aquest cas, l’empresa ja ha proporcionat el fitxer amb les dades que es desitgen analitzar per tant no és necessari fer el procés d’extracció. 3.4.2 Transformació En el procés de transformació es tracta d’uniformitzar les dades, d’aplicar certes funcions per donar-les el format adequat per fer la càrrega o realitzar les accions de tractament d’excepcions que es considerin oportunes. Alguns exemples poden ser: ó Substituir caràcters que defineixen grups o classes per xifres. ó Dividir columnes que contenen més d’una dada en varies. ó Eliminar els registres amb dades errònies o substituir aquestes dades pel valor nul o un determinat codi que les identifiqui. ó Donar un únic valor a dades diferents que representen el mateix. El catàleg “Sostre per a tothom” proporcionat per l’empresa immobiliària no necessita gaires tractaments donat que les dades són força correctes. On si s’han de fer algunes correccions és als camps corresponents al nombre de dormitoris, la planta i els metres quadrats. S’observen casos en els que les dades no tenen sentit, com immobles de menys de 10 metres quadrats o que es troben en la planta 99. També hi ha casos en que un determinat tipus d’immoble ha de complir una determinada condició, com per exemple el camp planta ha. êî 28 de 59 íé.

(29) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. de ser nul pels xalets o els estudis han de tenir 0 dormitoris, així que s’han de fer les transformacions necessàries. A continuació es mostra una relació dels errors identificats i de les transformacions aplicades a les dades per tal de preparar-les pel procés de càrrega: ó Àtics que es troben en una planta baixa (bj): el valor de la planta s’ha substituït pel valor indefinit (--). ó Estudis que no tenen 0 dormitoris: Per definició un estudi no té dormitoris per tant s’ha posat el valor del dormitori a 0 en tots els estudis. ó Immobles que no són estudis i que tenen 0 dormitoris: S’ha considerat que si un immoble tenia el valor del dormitori a 0 és que no es disposa d’aquesta informació i per tant s’ha posat el valor a NULL. ó Xalets que no tenen la planta a NULL: El camp planta indica la planta en la que es troba l’immoble. Els xalets no es troben a cap planta per tant aquesta informació no és aplicable als xalets i per aquesta raó s’ha posat el valor de la planta a NULL en els xalets. ó Immobles que no són xalets i que tenen la planta a NULL: S’ha considerat que si un immoble no tenia el valor de la planta és que no es disposa d’aquesta informació i per tant s’ha posat el valor a indefinit ( --). ó Immobles amb més de 24 dormitoris: S’han trobat alguns casos amb valors exageradament alts al camp dormitori. S’ha considerat 24 com el valor màxim de dormitoris i per tant tots el valor l’excedien s’han posat a NULL. ó Immobles on el valor de la planta era més de 60: Considerant que l’edifici més alt a Espanya té 57 plantes s’han considerat erronis tots els valors de planta que excedien 60 i per tant s’han posat a NULL. ó Immobles amb superfícies de menys de 10 m2 o més de 3000 m2: Els valors de superfície exageradament baixos o exageradament alts s’han considerat erronis i per tant s’han posat a NULL. ó El caràcter Ž: S’ha comprovat que al fitxer original l’apòstrof s’havia substituït pel caràcter Ž. Per no tenir problemes amb el símbol de cometes senzilles que s’utilitza a les seqüències SQL s’ha decidit substituir aquest caràcter per un espai.. êî 29 de 59 íé.

(30) Treball Fi de Carrera - Construcció i explotació d’un magatzem de dades per a l’anàlisi d’informació immobiliària. Executant el fitxer adjunt correccio_errors.sql des d’Oracle SQL Developer aquest errors es poden corregir de manera automàtica. Abans d’executar cada script de correcció d’errors es fa un recompte dels registres erronis. Aquest mateix recompte executat desprès de la correcció de l’error ha de retornar el valor 0 si la correcció s’ha realitzat amb èxit. 3.4.3 Càrrega Una vegada transformades les dades contingudes a la taula CATALEG s’omplen les taules. COMARCA,. AREA,. SUBAREA,. IMMOBLE. i. OFERTA. executant. l’script. carrega_dades.pls des d’Oracle SQL Developer.. Amb aquest script es fa un recorregut pels 93.360 registres de la taula CATALEG. Segons si el registre indica una zona o un immoble es carregen les dades en unes taules o altres. Si el registre indica una zona, el primer pas és dividir la cadena en els diferents subnivells, prenent la seqüència ::: com a indicador d’on s’ha de fer la divisió. Si la cadena té menys de 5 subnivells, aquests s’omplen amb les paraules comarca, area i subarea respectivament. Si en canvi la cadena té més de 5 subnivells, els últims es fusionen en un de sol per denominar la subàrea. Exemple 1: cadena de 4 subnivells: # ::: girona ::: alt empordà ::: área de figueres: ó #: aquesta cadena es descarta ó girona: aquesta cadena s’identifica com província. No cal inserir-la a la taula PROVINCIA donat que aquesta taula ja s’ha omplert prèviament. ó alt empordà: aquesta cadena s’identifica com comarca. S’introdueix a la taula COMARCA. ó área de figueres: aquesta cadena s’identifica com àrea. S’introdueix a la taula AREA. ó Com no hi ha més subnivells, a la taula SUBAREA s’introdueix la cadena área de figueres – subàrea Exemple 2: cadena de 6 subnivells # ::: barcelona ::: barcelonès ::: barcelona ::: gràcia ::: vallcarca: ó #: aquesta cadena es descarta. êî 30 de 59 íé.

Figure

Figura 1. Diagrama de Gantt amb la temporització del projecte proposat

Figura 1.

Diagrama de Gantt amb la temporització del projecte proposat p.14
Figura 2. Esquema UML del disseny conceptual del model multidimensional per al magatzem de dades de l’empresa  Sostre per a tothom

Figura 2.

Esquema UML del disseny conceptual del model multidimensional per al magatzem de dades de l’empresa Sostre per a tothom p.22
Figura 4. Diagrama de l’arquitectura maquinari

Figura 4.

Diagrama de l’arquitectura maquinari p.24
Figura 6. Disseny físic de la base de dades. Es mostra a més el disseny de la taula temporal CATALEG

Figura 6.

Disseny físic de la base de dades. Es mostra a més el disseny de la taula temporal CATALEG p.27
Figura 7. Esquema de càrrega de dades a les taules COMARCA, AREA, SUBAREA, IMMOBLE i OFERTA a partir de les  dades de la taula CATALEG

Figura 7.

Esquema de càrrega de dades a les taules COMARCA, AREA, SUBAREA, IMMOBLE i OFERTA a partir de les dades de la taula CATALEG p.33
Figura 8. Dades de l’àrea de negoci TFC-Sostre per a tothom

Figura 8.

Dades de l’àrea de negoci TFC-Sostre per a tothom p.34
Figura 9. Jerarquies de l’àrea de negoci TFC-Sostre per a tothom

Figura 9.

Jerarquies de l’àrea de negoci TFC-Sostre per a tothom p.35
Figura 10. Classes d’elements de l’àrea de negoci TFC-Sostre per a tothom

Figura 10.

Classes d’elements de l’àrea de negoci TFC-Sostre per a tothom p.35
Figura 11. Elements i disseny de taula del full Llistat baixada preus inicial

Figura 11.

Elements i disseny de taula del full Llistat baixada preus inicial p.37
Figura 13. Elements i disseny de taula del full Llistat baixada preus anterior

Figura 13.

Elements i disseny de taula del full Llistat baixada preus anterior p.38
Figura 12. Full 1: Llistat baixada preus inicial

Figura 12.

Full 1: Llistat baixada preus inicial p.38

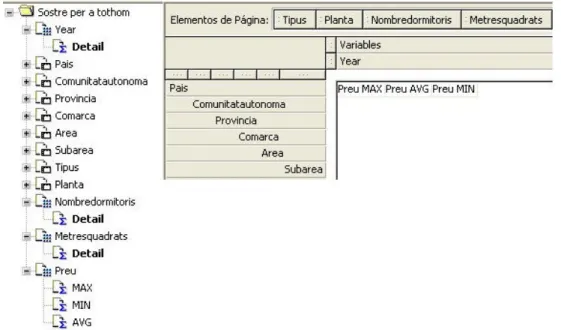

Figura 15. Elements i disseny de taula del full Preus

Figura 15.

Elements i disseny de taula del full Preus p.39
Figura 17. Elements i disseny de taula del full Evolució preus d’oferta

Figura 17.

Elements i disseny de taula del full Evolució preus d’oferta p.40
Figura 16. Full 3: Preus

Figura 16.

Full 3: Preus p.40
Figura 19. Elements i disseny de taula del full Evolució preus de venda

Figura 19.

Elements i disseny de taula del full Evolució preus de venda p.41
Figura 18. Full 4: Evolució preus d’oferta

Figura 18.

Full 4: Evolució preus d’oferta p.41
Figura 21. Elements i disseny de taula del full Metres quadrats

Figura 21.

Elements i disseny de taula del full Metres quadrats p.42
Figura 20. Full 5: Evolució preus de venda

Figura 20.

Full 5: Evolució preus de venda p.42
Figura 23. Elements i disseny de taula del full Temps de venda

Figura 23.

Elements i disseny de taula del full Temps de venda p.43
Figura 22. Full 6: Metres quadrats

Figura 22.

Full 6: Metres quadrats p.43
Figura 24. Full 6: Temps de venda

Figura 24.

Full 6: Temps de venda p.44
Figura 25. Elements i disseny de taula del full Immobles disponibles

Figura 25.

Elements i disseny de taula del full Immobles disponibles p.44
Figura 27. Elements i disseny de taula del full Immobles venuts

Figura 27.

Elements i disseny de taula del full Immobles venuts p.45
Figura 29. Immobles espanyols classificats segons la tipologia

Figura 29.

Immobles espanyols classificats segons la tipologia p.48
Figura 31. Immobles espanyols classificats segons el nombre de dormitoris

Figura 31.

Immobles espanyols classificats segons el nombre de dormitoris p.49
Figura 32. Immobles espanyols classificats segons els metres quadrats

Figura 32.

Immobles espanyols classificats segons els metres quadrats p.49
Figura 33. Immobles espanyols classificats segons els metres quadrats (visió ampliada)

Figura 33.

Immobles espanyols classificats segons els metres quadrats (visió ampliada) p.50
Figura 35. Immobles andorrans classificats segons la tipologia

Figura 35.

Immobles andorrans classificats segons la tipologia p.51
Figura 38. Immobles andorrans classificats segons els metres quadrats

Figura 38.

Immobles andorrans classificats segons els metres quadrats p.52
Figura 37. Immobles andorrans classificats segons el nombre de dormitoris

Figura 37.

Immobles andorrans classificats segons el nombre de dormitoris p.52
