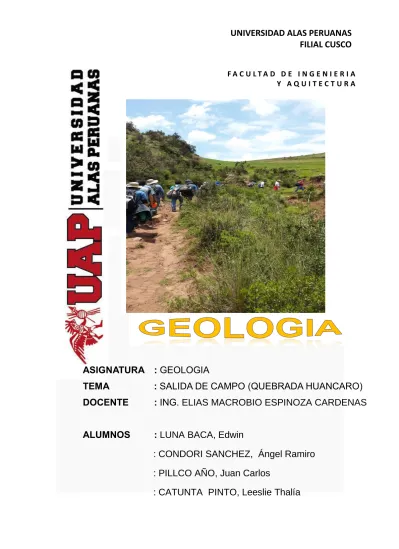

UNIVERSIDAD ALAS PERUANAS
FILIAL CUSCO
F A C U L T A D D E I N G E N I E R I A
Y A Q U I T E C T U R A
ASIGNATURA : GEOLOGIA
TEMA
: SALIDA DE CAMPO (QUEBRADA HUANCARO)
DOCENTE
: ING. ELIAS MACROBIO ESPINOZA CARDENAS
ALUMNOS
: LUNA BACA, Edwin
: CONDORI SANCHEZ, Ángel Ramiro
: PILLCO AÑO, Juan Carlos
“Año
de la Consolidación del Mar de Grau
” INFORME Nro. 001–EPIC/FIA/CC - 2016A : ING. ELIAS MACROBIO ESPINOZA CARDENAS
DOCENTE DEL CURSO DE GEOLOGIA
DE : LUNA BACA, Edwin (Alumno)
: CONDORI SANCHEZ, Ángel Ramiro (Alumno) : PILLCO AÑO, Juan Carlos (Alumno)
: CATUNTA PINTO, Leeslie Thalía (Alumno)
ASUNTO : SALIDA DE CAMPO A LA QUEBRADA DE HUACARO FECHA : Cusco, 15 de Febrero del 2016.
Es grato dirigirnos a UD. Para expresarle mi fraternal saludo de paz y bien, así mismo para informarle lo siguiente:
PRIMERO.- Que para hacer de su conocimiento el informe de la salida de campo a la Quebrada de Huancaro que se tuvimos el día 30 de enero del 2016, se tuvo 03 aspectos de suma importancia así como son:
1.- El cálculo del caudal del rio de Huancaro 2.- Las Geoformas del valle de Huancaro 3.- El cálculo del PH (% de Humedad del suelo).
Lo cual adjuntamos los detalles de cada uno de ellos, en las siguientes hojas. Es cuanto informo a UD. Para su conocimiento.
Atentamente
______________________ _______________________________ LUNA BACA, Edwin CONDORI SANCHEZ, Ángel Ramiro
______________________ ____________________________ PILLCO AÑO, Juan Carlos CATUNTA PINTO, Leeslie Thalí
UBICACIÓN:
Departamento: Cusco Provincia: Cusco Distrito: Santiago Zona: Quebrada Huancaro
COORDENADAS
P1 P2 P3 P4 P5 P6 P7 P8 P9 P10 P11
NORTE 8499560 8498936 8498199 8498562 8498744 8498870 8498977 8498974 8499076 8499197 8499194 ESTE 175785 824627 824364 824473 824555 824590 824572 824487 824552 824583 824609
ZONA DE SALIDA DE CAMPO
PUNTO DE PARTIDA CAMPO
ACCESO: Puente Capulichayoc – Quebrada de Huancaro
CLIMA: Usualmente este mes de enero en la ciudad del Cusco el clima es frio y lluvioso, ya que este día estuvimos con un clima caluroso una temperatura aproximada de 20 ° C sin presencia de lluvias.
VEGETACION: En este mes de enero la vegetación en la Quebrada de Huancaro tiene bastante vegetación por la presencia de lluvias continuas entre el mes de diciembre – marzo, así podemos encontrarnos en el camino la presencia de árboles de eucalipto, sembríos de papa, haba, y otros tipos de vegetación. OBJETIVO DE SALIDA: Es aprender prácticamente las mediciones de Caudal y % de
humedad y la verificación de las diferentes Geoformas de la Quebrada de Huancaro
METODO DE TRABAJO: Grupo de 04 Alumnos INSTRUMENTOS UTILIZADOS: Wincha de 30 m. Flexo metro. Cuadernos de apuntes. Cronometro. Pico Bolsas plásticas Bolas de tecnopor GPS
ANTECEDENTES: Para poder realizar este tipo de salida de campo primero tuvimos que ver teóricamente el curso y después aprender según la práctica para el mayor entendimiento del curso de Geología, ya que es muy importante en la carrera de ingeniería civil.
GEOLOGIA:
Según la Geomorfología.- La zona de práctica del cálculo de caudal es una quebrada que podemos indicar que según el tipo de erosión se podría considerar un valle joven.
También podemos indicar que en el transcurso del camino se pudo observar bastantes cárcavas, paleo deslizamientos, escarpes, presencia de rocas sedimentarias y diferentes zonas de deslizamientos.
TRABAJO DE CÁLCULO EN CAMPO
1. Calculo del caudal en el rio de Huancaro.
Para este cálculo se tuvo que emplear los instrumentos ya mencionados y seguidamente se tuvo que ir al rio de la quebrada de Huancaro en un grupo de 04 alumnos para poder facilitar los datos que nos servirán para el cálculo y siguiendo los siguientes pasos:
Primero.- Se tuvo que tomar la medida de 24 m de longitud del rio huancaro Segundo.- Se tomó los datos de los anchos cada 4 m del ancho del rio. Tercero. - Se tomó en cada 4m las alturas un promedio de 04 veces Cuarto.- Se tomó 05 veces el tiempo que transcurre los 24 m.
PROMEDIO DE ALTURAS
A B C D E F h1 0.08 h1 0.10 h1 0.05 h1 0.11 h1 0.05 h1 0.090 h2 0.15 h2 0.11 h2 0.08 h2 0.14 h2 0.10 h2 0.070 h3 0.16 h3 0.10 h3 0.08 h3 0.10 h3 0.08 h3 0.100 h4 0.10 h4 0.04 h4 0.06 h4 0.09 h4 0.06 h4 0.035 HPA = 0.1225 HPB = 0.0875 HPC = 0.0675 HPD = 0.1100 HPE = 0.0725 HPF = 0.07375ALTURA PROMEDIO FINAL= (HPA+HPB+HPC+HPD+HPE+HPF)/6 =
0.0890 m
PROMEDIO DE TIEMPOS
T1 ( seg)
T2 ( seg)
T3 ( seg)
T4 ( seg)
T5 ( seg)
Tp ( seg)
44.400
45.100
44.100
39.100
37.600
42.060
PROMEDIO DE ANCHO DEL RIO
ANCHO EN A ANCHO EN B ANCHO EN C ANCHO EN D ANCHO EN E ANCHO EN F PROMEDIO
1.450
1.700
1.800
1.900
2.100
2.000
1.825
VELOCIDAD = (LONGITUD DEL RIO)/TIEMPO 24 m/42.06 seg 0.571 seg
AREA = ( PROMEDIO DEL ANCHO DEL
RIO)/HPF 1.825 m*0.089m 0.162 m2
C= 0.5
PARA ARROYO
QUEBRADO
MEDIDA DE LARGO Y ANCHO DEL RIO
2. Calculo del % de humedad.
Para este cálculo se tuvo que emplear los instrumentos como son la bolsa plástica, un pico siguiendo los siguientes pasos:
Extracción de muestra de tierra de diferentes zonas para poder ver la diferencia del % de humedad que podemos tener según la altitud. Colocado de tierra en diferentes bolsas.
Traslado de muestras a la universidad Alas Peruanas. Primer pesado de muestras y envases.
Colocado de muestra en el horno Segunda vez el pesado de la muestra Ingreso de datos obtenidos para el calculo
DATOS PARA CALCULAR EL % DE HUMEDAD
PUNTOS
PESO DEL
ENVASE PESO DEL ENVASE + PESO DEL ENVASE + SUELO SUELO SUELO HUMEDO -
PORCENTAJE DE HUMEDAD (%)
(TARA) SUELO HUMEDO SUELO SECO HUMEDO SECO SUELO SECO
L -1 0.018 0.066 0.057 0.048 0.039 0.009 23.0769% L -2 0.016 0.069 0.062 0.053 0.046 0.007 15.2174% L -3 0.016 0.060 0.055 0.044 0.039 0.005 12.8205% L -4 0.015 0.060 0.053 0.045 0.038 0.007 18.4211% L -5 0.018 0.060 0.054 0.042 0.036 0.006 16.6667% LL - 2 0.015 0.085 0.076 0.070 0.061 0.009 14.7541% LL - 3 0.015 0.058 0.054 0.043 0.039 0.004 10.2564% LL - 4 0.016 0.071 0.068 0.055 0.052 0.003 5.7692% LL - 5 0.015 0.064 0.060 0.049 0.045 0.004 8.8889%
VARIACION DEL PORCENTAJE DE HUMEDAD LL-5 LL-4 LL-3 LL-2 L-1 -0.4633% -2.5641% -12.6518% -7.7778%
23.0769% LINEA DE VARIACION DE % DE HUMEDAD
L-2
L-3
L-4
3.- CALCULO DE GRANULOMETRIA
PESO DEL PESO DEL MATERIAL PESO DEL MATERIAL PESO DEL MATERIAL PESO DEL MATERIAL PESO DEL MATERIAL PESO DEL PESO DEL MATERIAL PESO DE LA PERDIDA
ENVASE HUMEDO + ENVASE HUMEDO SECO + ENVASE SECO CON COLOIDE SIN COLOIDE CON PLASTICO PLASTICO SIN COLOIDE DE COLOIDE %
L - 1 0.188 1.082 0.894 0.975 0.787 0.342 0.001 0.341 56.671% L - 2 0.183 1.321 1.138 1.176 0.993 0.450 0.001 0.449 54.783% L - 3 0.114 1.256 1.142 1.142 1.028 0.564 0.001 0.563 45.233% L - 4 0.201 1.188 0.987 1.066 0.865 0.324 0.001 0.323 62.659% L - 5 0.207 1.213 1.006 1.090 0.883 0.385 0.001 0.384 56.512% LL - 2 0.342 1.352 1.01 1.231 0.889 0.407 0.001 0.406 54.331% LL - 3 0.187 1.177 0.99 1.092 0.905 0.517 0.001 0.516 42.983% LL - 4 0.283 1.158 0.875 1.111 0.828 0.507 0.001 0.506 38.889% LL - 5 0.093 1.101 1.008 1.017 0.924 0.561 0.001 0.560 39.394% ZONAS
CALCULO DE GRANULOMETRIA
ZONAS DE TRABAJO
GRANULOMETRIA L - 1 L - 2 L - 3 L - 4 L - 5 LL - 2 LL - 3 LL - 4 LL - 5 SEGÚN MEDIDA 3/8 0.043 0.009 0.118 0.008 0.014 0.039 0.022 0.005 0.083 T - 4 0.018 0.017 0.032 0.009 0.014 0.028 0.03 0.038 0.088 T - 8 0.024 0.016 0.021 0.008 0.01 0.016 0.01 0.032 0.063 T - 10 0.003 0.002 0.006 0.001 0.001 0.002 0.043 0.005 0.008 T - 16 0.016 0.011 0.012 0.005 0.006 0.007 0.039 0.018 0.022 T - 20 0.008 0.007 0.008 0.004 0.004 0.004 0.021 0.013 0.011 T - 60 0.058 0.084 0.106 0.087 0.167 0.163 0.246 0.302 0.243 T - 100 0.113 0.187 0.213 0.182 0.156 0.135 0.084 0.071 0.032 T - 200 0.049 0.097 0.042 0.011 0.005 0.007 0.012 0.016 0.005 BASE 0.003 0.011 0.002 0.001 0.001 0.001 0.003 0.004 0.001 PESO TOTAL 0.335 0.441 0.56 0.316 0.378 0.402 0.51 0.504 0.556ERROR DEL CALCULO DE GRANULOMETRIA
PESO DEL MATERIAL PESO DEL MATERIAL ERROR
SIN COLOIDE TAMIZADO %
0.341 0.335 1.75953% 0.449 0.441 1.78174% 0.563 0.560 0.53286% 0.323 0.316 2.16718% 0.384 0.378 1.56250% 0.406 0.402 0.98522% 0.516 0.510 1.16279% 0.506 0.504 0.39526% 0.560 0.556 0.71429%
CONCLUSIONES
Habiendo terminado la salida de campo gracias al apoyo del ingeniero encargo del curso de Geología Se tuvo datos exactos para el cálculo del caudal del rio, de esta manera obtenidas lo datos se pudo calcular con facilidad el caudal del rio, así mismo se tuvo que traer desde las zonas altas las muestras de tierra para saber la cantidad de humedad que posee un suelo , empezando de esta manera nuestras prácticas que nos ayudaran en el transcurso y continuo estudio de nuestra carrera de ingeniería civil ya que este curso es de suma importancia, lo enseñado teóricamente en clases dictadas se pudo verificar también en la práctica que tenemos en la ciudad de Cusco diferentes geo formas que presentan está quebrada, de esta manera cada uno de nosotros los estudiantes nos llevamos una enseñanza en situ, favoreciéndonos a cada uno de los alumnos el aprendizaje de este curso.
RECOMENDACIONES
Se les recomienda para este tipo de cálculo del caudal del rio y del % de humedad que se tomen más datos para obtener menor error en nuestro cálculo.
BIBLIOGRAFIA
Libro de Geología (Ing. Elías Macrobio Espinoza Cárdenas) Google Earth
ANEXOS
