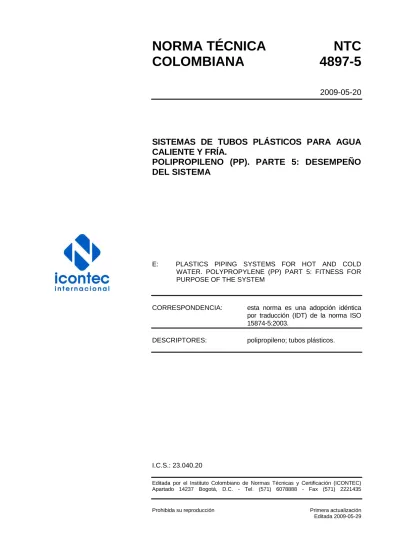

NORMA TÉCNICA
NTC
COLOMBIANA
4897-5
2009-05-20
SISTEMAS DE TUBOS PLÁSTICOS PARA AGUA
CALIENTE Y FRÍA.
POLIPROPILENO (PP). PARTE 5: DESEMPEÑO
DEL SISTEMA
E: PLASTICS PIPING SYSTEMS FOR HOT AND COLD WATER. POLYPROPYLENE (PP) PART 5: FITNESS FOR PURPOSE OF THE SYSTEM
CORRESPONDENCIA: esta norma es una adopción idéntica por traducción (IDT) de la norma ISO 15874-5:2003.
DESCRIPTORES: polipropileno; tubos plásticos.
I.C.S.: 23.040.20
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
Prohibida su reproducción Primera actualización Editada 2009-05-29
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 4897-5 (Primera actualización) fue ratificada por el Consejo Directivo del 2009-05-20. Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 091Tuberías, Ductos y accesorios de plástico.
COLOMBIANA DE EXTRUSIÓN S.A. -EXTRUCOL- COMERCIALIZADORA SYE Y CÍA S.A. COMPAÑÍA GENERAL DE PLÁSTICOS EAG INGENIEROS S.A.
EMPRESA DE ACUEDUCTO Y ALCANTARILLADO DE BOGOTA -EAAB- EMPRESAS PUBLICAS DE MEDELLÍN -EPM- FLOWTITE ANDERCOL S.A.
GAS NATURAL S.A. ESP
GASES DE OCCIDENTE S.A. ESP
INDUSTRIA DE MATERIALES ELÉCTRICOS DE COLOMBIA S.A. -IMEC-
INSPECTORATE COLOMBIA LTDA. PAVCO S.A. - PAVCO-
PLEXIN LTDA.
POLIPROPILENOS DEL CARIBE S.A. -PROPILCO-
POLYPRO LTDA.
PVC GERFOR S.A. -GERFOR- ROTOPLAST S.A.
TORNILLOS Y COMPLEMENTOS S.A. -TCL- TUBOS DE OCCIDENTE S.A.
TUBOTEC S.A.
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales.
NORMA TÉCNICA COLOMBIANA
NTC 4897-5 (Primera actualización)
RESUMEN
CONTENIDO
Página
0. INTRODUCCIÓN ...
1. OBJETO Y CAMPO DE APLIACIÓN... 1
2. REFERENCIAS NORMATIVAS ... 2
2.1 NORMAS NTC ... 2
2.2 NORMAS EN ... 2
3. TÉRMINOS Y DEFINICIONES, SÍMBOLOS Y ABREVIATURAS ... 3
4. DESEMPEÑO DE LAS UNIONES Y DEL SISTEMA DE TUBERÍA ... 3
4.1 REQUISITOS GENERALES ... 3
4.2 ENSAYO DE PRESIÓN INTERNA ... 3
4.3 ENSAYO DE CURVATURA ... 6
4.4 ENSAYO DE RESISTENCIA AL DESGARRO ... 7
4.5 ENSAYO DE CICLOS DE TEMPERATURA ... 8
4.6 ENSAYO DE CICLO DE PRESIÓN ... 9
4.7 ESTANQUEIDAD EN CONDICIONES DE VACÍO ... 9
DOCUMENTO DE REFERENCIA ... 10
TABLAS Tabla 1. Ensayos de la unión ... 3
Tabla 2. Determinación de la presión de ensayo, pj, para PP-H ... 4
NORMA TÉCNICA COLOMBIANA
NTC 4897-5 (Primera actualización)
RESUMEN
Página
Tabla 5. Parámetros para el ensayo de curvatura para PP-H ... 6
Tabla 6. Parámetros para el ensayo de curvatura para el PP-B ... 6
Tabla 7. Parámetros de ensayo para el ensayo de curvatura para el PP-R ... 7
Tabla 8. Parámetros de ensayo para el ensayo de resistencia desgarro ... 7
Tabla 9. Parámetros de ensayo para el ensayo de ciclos de temperatura ... 8
Tabla 10. Parámetros de ensayo para ciclos de presión ... 9
NORMA TÉCNICA COLOMBIANA
NTC 4897-5 (Primera actualización)
RESUMEN
1 de 9
SISTEMAS DE TUBERÍAS PLÁSTICAS PARA AGUA CALIENTE Y FRÍA. POLIPROPILENO (PP). PARTE 5: DESEMPEÑO DEL SISTEMA
0. INTRODUCCIÓN
La serie de normas de sistema, de la que esta norma es la Parte 5, especifica los requisitos para un sistema de tubería y de sus componentes de polipropileno (PP). El sistema de tubería está destinado para ser utilizado en instalaciones de agua caliente y fría.
Esta norma bajo el titulo general de: Sistemas de tuberías en materiales plásticos para instalaciones de agua caliente y fría. Polipropileno (PP), comprende las siguientes partes1): - Parte 1: Generalidades.
- Parte 2: Tubos. - Parte 3: Accesorios.
- Parte 5: Desempeño del sistema.
- Parte 7: Guía para la evaluación de la conformidad del sistema.
Esta parte de la serie de normas NTC4897 especifica las características de desempeño del sistema de tubería.
1. OBJETO Y CAMPO DE APLICACIÓN
Esta norma, parte de la serie de normas NTC 4897 especifica los requisitos de desempeño de los sistemas de tubería de polipropileno (PP), que se van a utilizar en instalaciones de agua caliente y fría, en el interior de la estructura de los edificios para la conducción de agua destinada o no al consumo humano (sistemas domésticos), y sistemas de calefacción a las presiones y temperaturas de diseño de a cuerdo a la clase de aplicación correspondiente (Véase Tabla 1 de la NTC 4897-1). Esta norma cubre una amplia variedad de condiciones de servicio (clases de aplicación) y de clases de presión de diseño. No es aplicación esta norma cuando los valores TD, Tmin y T mal son
superiores a los indicados en la Tabla 1 de la Parte 1. ____________________
1) Esta norma de sistema no incluye la Parte 4: Equipos Auxiliares, ni Parte 6: Practica recomendada para instalación. Para los equipos auxiliares se aplican distintas normas. Una norma para la práctica recomendada para la instalación de sistemas de tuberías fabricados de distintos materiales y destinados para ser utilizados en instalaciones de agua caliente y fría puede verse en la NTC 1500
NORMA TÉCNICA COLOMBIANA
NTC 4897-5 (Primera actualización)
RESUMEN
2
Esta parte de la norma específica también los parámetros para los métodos de ensayo a los que se hace referencia esta norma.
Junto con las demás partes de la serie de normas NTC 4897 (véase la introducción), esta norma se aplica a tubos y accesorios de PP, así como a sus uniones y a las uniones con componentes de otros materiales, plásticos o no plásticos, destinados a instalaciones de agua caliente y fría.
2. REFERENCIAS NORMATIVAS
Los siguientes documentos normativos referenciados son indispensables para la aplicación de este documento normativo. Para referencias fechadas, se aplica únicamente la edición citada. Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección).
2.1 NORMAS NTC
NTC 1500, Código Colombiano de Fontanería.
NTC 3578, Tuberías plásticas para la conducción de fluidos. Resistencia a la presión interna. Método de ensayo. (ISO 1167).
NTC 4897-1, Sistemas de tuberías plásticas para agua caliente y fría. Polipropileno (PP). Parte 1. General. (ISO 15874-1).
NTC 4897-2, Sistemas de tuberías plásticas para instalaciones de agua caliente y fría. Polipropileno (PP). Parte 2. Tubos. (ISO 15874-2).
NTC 4897-3, Sistemas de tuberías plásticas para instalaciones de agua caliente y fría. Polipropileno (PP). Parte 3. Accesorios. (ISO 15874-3).
NTC 4897-7, Sistemas de tuberías plásticas para instalaciones de agua caliente y fría. Polipropileno (PP). Parte 7. Evaluación de la conformidad. (ISO 15874-7).
2.2 NORMAS EN
EN 712, Sistemas de canalización en materiales termoplásticos. Uniones mecánicas con esfuerzo axial entre tubos a presión y sus accesorios. Método de ensayo de resistencia al desgarro bajo fuerza constante.
EN 713, Sistemas de canalización en materiales plásticos. Uniones mecánicas entre tubos a presión de poliolefinas y sus accesorios. Ensayo de estanquidad a presión interna de uniones sometidas a curvatura.
EN 12293, Sistemas de canalización en materiales plásticos. Tubos y accesorios termoplásticos para agua caliente y fría. Método de ensayo para determinar la resistencia de los acoplamientos de unión a ciclos de temperatura.
EN 12294, Sistemas de canalización en materiales plásticos. Sistemas para agua caliente y fría. Método de ensayo de estanquidad en condiciones de vacío
NORMA TÉCNICA COLOMBIANA
NTC 4897-5 (Primera actualización)
RESUMEN
3
EN 12295, Sistemas de canalización en materiales plásticos. Tubos y accesorios termoplásticos para agua caliente y fría. Método de ensayo para determinar la resistencia de las uniones a ciclos de presión.
3. TÉRMINOS Y DEFINICIONES, SÍMBOLOS Y ABREVIATURAS
Para los fines de esta norma, se aplican los términos y definiciones, símbolos y abreviaturas en la NTC 4897-1.
