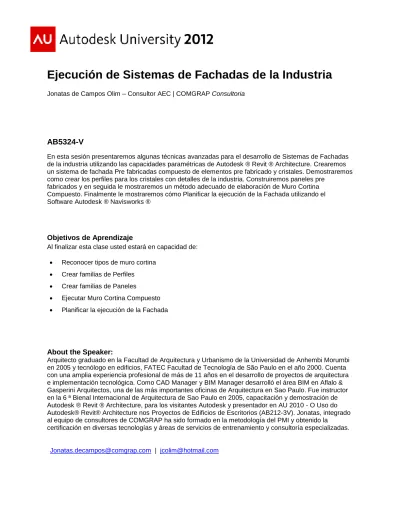

Jonatas de Campos Olim – Consultor AEC | COMGRAP Consultoria
AB5324-V
En esta sesión presentaremos algunas técnicas avanzadas para el desarrollo de Sistemas de Fachadas de la industria utilizando las capacidades paramétricas de Autodesk ® Revit ® Architecture. Crearemos un sistema de fachada Pre fabricadas compuesto de elementos pre fabricado y cristales. Demostraremos como crear los perfiles para los cristales con detalles de la industria. Construiremos paneles pre
fabricados y en seguida le mostraremos un método adecuado de elaboración de Muro Cortina Compuesto. Finalmente le mostraremos cómo Planificar la ejecución de la Fachada utilizando el Software Autodesk ® Navisworks ®
Objetivos de Aprendizaje
Al finalizar esta clase usted estará en capacidad de:
Reconocer tipos de muro cortina
Crear familias de Perfiles
Crear familias de Paneles
Ejecutar Muro Cortina Compuesto
Planificar la ejecución de la Fachada
About the Speaker:
Arquitecto graduado en la Facultad de Arquitectura y Urbanismo de la Universidad de Anhembi Morumbi en 2005 y tecnólogo en edificios, FATEC Facultad de Tecnología de São Paulo en el año 2000. Cuenta con una amplia experiencia profesional de más de 11 años en el desarrollo de proyectos de arquitectura e implementación tecnológica. Como CAD Manager y BIM Manager desarrolló el área BIM en Aflalo & Gasperini Arquitectos, una de las más importantes oficinas de Arquitectura en Sao Paulo. Fue instructor en la 6 ª Bienal Internacional de Arquitectura de Sao Paulo en 2005, capacitación y demostración de Autodesk ® Revit ® Architecture, para los visitantes Autodesk y presentador en AU 2010 - O Uso do Autodesk® Revit® Architecture nos Proyectos de Edificios de Escritorios (AB212-3V). Jonatas, integrado al equipo de consultores de COMGRAP ha sido formado en la metodología del PMI y obtenido la
certificación en diversas tecnologías y áreas de servicios de entrenamiento y consultoría especializadas.
2
Esta clase de Ejecución de Sistemas de Fachadas de la Industria dividiese en 5
módulos
Módulos de esta clase:
Modulo 1: Conceptos generales de Muro Cortina
Modulo 2: Creación de familia de profile detallado para perfilería
Modulo 3: Creación de familia de Panel prefabricados con detalle
Modulo 4: Creación de Muro Cortina Compuesto
Modulo 5: Planificación de la ejecución de la fachada 4d Flujo
Módulo 1: Conceptos generales de Muro Cortina
Resumen de la Clase
Esta presentación mostrará algunos tipos de Sistemas de Fachadas de la industria. Sistema de Piel de vidrio, Structural glazing, “Sistema unitizado” y fachadas prefabricadas.
Objetivos de Aprendizaje
Al finalizar esta clase usted estará en capacidad de:
Reconocer tipos de muro cortina
Muro Cortina
Un Muro Cortina (en inglés curtain wall) es un sistema de fachada que no carga con ningún peso muerto de la construcción que no sea el propio, y otro que transfiere los pesos horizontales que inciden sobre él. Estos pesos son transferidos a la estructura principal del edificio gracias a conexiones en pisos o columnas del edificio. Un Muro Cortina está diseñado para resistir la filtraciones de aire y agua, las fuerzas de vientos que actúen sobre el edificio, fuerzas sísmicas (generalmente, solo aquella impuestas por la inercia del muro cortina), y sus propias fuerzas de peso muerto.
C
W
Te
or
3
Los muros cortina están típicamente diseñados con perfiles de aluminio extruído, aunque los primeros muros cortina fueron hechos en acero. El marco de aluminio suele estar ocupado con vidrio, que permite dar un aspecto agradable al edificio, al mismo tiempo que facilita la iluminación natural. Sin embargo, parámetros relacionados con el control de la ganancia solar, tales como confort térmico y visual son más difíciles de controlar cuando se utilizan muros cortina vidriados. Otros materiales utilizados son: piedra, paneles metálicos, persianas y ventanas mecánicas.4
Fachadas prefabricadas
Son fachadas compuestas por módulos de pared que vienen hechos de taller, ensamblándose unos a otros en obra. El material más utilizado en prefabricación es el hormigón, aunque también está extendido el uso de madera, y otros materiales más modernos.
Las ventajas de este método residen en un mayor control de calidad, al fabricarse las piezas en taller, y en un proceso de montaje muy rápido que no demanda mucha mano de obra.
5
Sistema de fachada de referencia
Para esta clase utilizaremos como referencia este sistema de fachada. Compuesta de
elementos prefabricados y paneles de vidrio.
Muro Cortina Compuesto
Objetivo general de esta clase es criar este sistema de fachada. Utilizaremos el comando
curtain Wall, pero combinando elementos de paneles prefabricados y vidrio, creando así un muro cortina compuesto.6
Módulo 2: Creación de familia de profile detallado para perfilería
Resumen de la Clase
Esta presentación mostrará como crear familia de profile detallado para perfilería
Objetivos de Aprendizaje
Al finalizar esta clase usted estará en capacidad de:
Crear familias de Perfiles
Creando Perfiles
Flujo
Crear Familia Detail Item
Abrir template de Familia Detail Item.rft
Importar detalle del perfile DWG.
Cambiar líneas importadas del DWG para líneas
del Revit.
7
Crear Familia Profile-Mullion
Abrir template de Familia Profile Mullion.rft
Crear parámetros para controlar la forma.
Crear el diseño del profile utilizando las líneas (Profile). Aliñar las líneas con los reference
planes y cerrar candado (restricción).
Inserir detalle del perfil (Detail Item)
hecho anteriormente.
Aliñar con los reference planes y
cerrar candado (restricción).
8
Cargar Familia en el Proyecto
Módulo 3: Creación de familia de Panel prefabricados con detalle
Resumen de la Clase
Esta presentación mostrará como crear familia de Panel prefabricados con detalle.
Objetivos de Aprendizaje
Al finalizar esta clase usted estará en capacidad de:
Crear familias de Paneles
Creando Panel prefabricado.
Flujo
Crear Familia Detail Item
Abrir template de Familia Detail Item.rft
9
Importar detalle del soporte del elemento prefabricado DWG.
Cambiar líneas importadas del DWG para líneas
del Revit.
Crear Familia Curtain Wall Panel
Abrir template de Familia Curtain Wall Panel.rft
10
Inserir el Painel DWG (import CAD), para utilizarnos como referencia para construir el Painel
prefabricado.
Crear parámetros para controlar la forma.
Crear painel con el comando Create>Extrusion. Aliñar el volumen (panel) con los reference
planes y cerrar candado (restricción).
11
Inserir detalle del soporte del premoldado (Detail Item) hecho anteriormente. Aliñar con los
reference planes y cerrar candado (restricción).
Cargar Familia en el Proyecto
12
Módulo 4: Creación de Muro Cortina Compuesto
Resumen de la Clase
Esta presentación mostrará como ejecutar Muro Cortina Compuesto
Objetivos de Aprendizaje
Al finalizar esta clase usted estará en capacidad de:
Ejecutar Muro Cortina Compuesto
Creando Muro Cortina Compuesto
Flujo
