(1)DESCRIPCIÓN TÉCNICA DEL PROCESO CONSTRUCTIVO DE ALCANTARILLADO DEL MUNICIPIO DE CUMARAL.. EYLEEN YADITZA BARBOSA PARDO DIEGO FERNANDO GARCIA SOTO DIEGO ARMANDO GARCIA ROA. UNIVERSIDAD COOPERATIVA DE COLOMBIA INGENIERIA CIVIL, VILLAVICENCIO - META COLOMBIA 2013. 1.

(2) DESCRIPCIÓN TÉCNICA DEL PROCESO CONSTRUCTIVO DE ALCANTARILLADO DEL MUNICIPIO DE CUMARAL.. EYLEEN YADITZA BARBOSA PARDO DIEGO FERNANDO GARCIA SOTO DIEGO ARMANDO GARCIA ROA. INFORME FINAL DE PRÁCTICA PROFESIONAL COMO REQUISITO PARA OPTAR EL TÍTULO DE INGENIERO CIVIL ARINCO S.A.S.. ARQ.EDER FORERO ASESOR TÉCNICO. ARQ.OSCAR PERDOMO ASESOR DE LA PRÁCTICA PROFESIONAL. UNIVERSIDAD COOPERATIVA DE COLOMBIA INGENIERIA CIVIL VILLAVICENCIO – META COLOMBIA 2013. 2.

(3) AUTORIDADES ACADÉMICAS UNIVERSIDAD COOPERATIVA DE COLOMBIA. DR. CÉSAR AUGUSTO PÉREZ GONZÁLEZ Rector Nacional (E). DR. CÉSAR PÉREZ LONDOÑO Director Académico de la Sede. DR. CARLOS ARTURO PALACIO ECHEVERRI Director Administrativo de la Sede. DR. MILCIADES VIZCAÍNO Coordinador del Centro de Investigación y Postgrados. ING. HELDER YESID GÓMEZ CONTRERAS Coordinador de Investigación del Programa de Ingeniería Civil. 3.

(4) Nota de aceptación. _______________________________________ _______________________________________ _______________________________________ _______________________________________ _______________________________________ _______________________________________. ______________________________________ Firma del jurado. ______________________________________ Firma del jurado. ______________________________________ Firma del jurado. Villavicencio, 06 de Agosto del 2013. 4.

(5) AGRADECIMIENTOS. A Dios agradezco por darme la vida y la oportunidad de estudiar y poder ser lo que quiero ser. Por la gratificación de tener uno de los mejores apoyos en este proceso que culmina para dar inicio a nuevos horizontes, a nuevos senderos de éxitos; ellos son el motor de mi vida, mis Padres. Eyleen Barbosa Pardo.. “Agradezco a Dios por haberme guiado por el camino de la felicidad, la tranquilidad y el bien como la ha sido hasta el momento y espero ante el que de aquí en adelante me siga brindando las oportunidades que me ha dado hasta el momento. Este proyecto fue el resultado del esfuerzo en conjunto de todos los que formamos el equipo de trabajo. Por esta razón agradezco a mis compañeros de trabajo EyleenYaditza Barbosa, la cual fue y será una gran persona en mi vida y Diego Armando Roa, quienes a lo largo de este tiempo han puesto a prueba todas sus destrezas, capacidades y conocimientos en el desarrollo del proceso constructivo del acueducto y alcantarillado del Municipio de Cumaral el cual ha finalizado orientándonos hacia un proceso de aprendizaje y conocimiento práctico a lo largo de nuestra carrera. A mis padres y hermanos quienes a lo largo de toda mi carrera me han apoyado y motivado en mi formación académica, creyeron en mí en todo momento y no dudaron o desfallecieron de mis habilidades y destrezas. A mis Docentes a quienes les debo gran parte de mis conocimientos, gracias a su enseñanza y paciencia y finalmente un gran agradecimiento a la universidad cooperativa de Colombia sede Villavicencio la cual nos brindó un espacio a personas como nosotros para formarnos como personas de bien y ser más competitivas en un futuro”. Diego Fernando García S.. Principalmente agradezco a Dios quien me dio la fuerza, el entendimiento y la madurez para culminar con un ciclo más de mi vida. A mi familia quien es el pilar de todas mis metas, hacen parte del motivo primordial del cumplimiento de este objetivo y todos los que han de venir, sin su comprensión, apoyo y enseñanzas no serían posibles tantas alegrías en mi vida. Diego Armando Roa. 5.

(6) Es grato agradecer en estas primeras líneas a la empresa que nos brindó la oportunidad de realizar nuestra práctica profesional en su empresa y su proyecto en Cumaral-Meta. A los ingenieros y arquitectos que trabajan en este proyecto por saber orientarnos y corresponder a todas nuestras dudas. Un gran agradecimiento a nuestro asesor técnico Arq. Eder Forero e Ing. Helder Gómez, por guiarnos y asesorarnos en la realización de este proyecto. Deseamos agradecer a nuestros padres y hermanos, por haber contribuido y apoyado en la ejecución de este trabajo. A todos, muchas gracias.. 6.

(7) ADVERTENCIA. La Universidad Cooperativa de Colombia,Sede Villavicencio, no se hace responsable por los conceptos emitidos por los autores.. 7.

(8) TABLA DE CONTENIDO. Pág.. DEFINICION DEL PROBLEMA ............................................................................. 21 OBJETIVOS ........................................................................................................... 22 OBJETIVO GENERAL ........................................................................................... 22 OBJETIVO ESPECIFICOS .................................................................................... 22 MARCO REFERENCIAL ............................ ¡ERROR! MARCADOR NO DEFINIDO. MARCO CONCEPTUAL ............................. ¡ERROR! MARCADOR NO DEFINIDO. ESTUDIOS BASICOS .............................................. ¡Error! Marcador no definido. SISTEMAS EXISTENTES........................................ ¡Error! Marcador no definido. DESCRIPCION Y DIAGNOSTICO DEL SISTEMA EXISTENTE DE RECOLECCION Y EVACUACION DE AGUAS RESIDUALES Y LLUVIAS. ..¡Error! Marcador no definido. COMPONENTES DEL SISTEMA ............................ ¡Error! Marcador no definido. CONEXIONES DOMICILIARIAS ............................. ¡Error! Marcador no definido. OPERACIÓN Y MANTENIMIENTOS ....................... ¡Error! Marcador no definido. DEFICIENCIAS DEL SERVICIO DE RECOLECCION Y EVALUACION DE AGUA RESIDUALES Y/O PLUVIALES............................... ¡Error! Marcador no definido. ANÁLISIS DE ESTUDIOS PREVIOS....................... ¡Error! Marcador no definido. SISTEMAS DE RECOLECCION Y EVACUACION DE AGUAS RESIDUALES Y /O PLUVIALES ................................................ ¡ERROR! MARCADOR NO DEFINIDO. TIPOS DE SISTEMAS ................................ ¡ERROR! MARCADOR NO DEFINIDO. SISTEMAS IN SITU ................................................. ¡Error! Marcador no definido.. 8.

(9) SELECCIÓN DE SISTEMAS DE RECOLECCION Y EVACUACION DE AGUAS RESIDUALES Y LLUVIAS .......................... ¡ERROR! MARCADOR NO DEFINIDO. GENERAL ................................................................ ¡Error! Marcador no definido. SISTEMA SANITARIO CONVENCIONAL ............... ¡Error! Marcador no definido. SISTEMA PLUVIAL ................................................. ¡Error! Marcador no definido.. 1. EVALUAR EL PROCESO CONSTRUCTIVO DE LAS ESPECIFICACIONES DEL RAS 2000....................................................................................................... 23 ITEMS DE DESARROLLO Y EJECUCION ........................................................... 24 1.1 ACTIVIDADES PRELIMINARES ..................................................................... 25 1.1.1 Localización, trazado y replanteo. ................................................................. 25 1.1.2 Investigación de interferencias...................................................................... 25 1.1.3 Reparación de instalaciones existentes de acometidas domiciliarias ........... 26 1.1.4 Vallas informativas ........................................................................................ 27 1.1.5. Control del tráfico ......................................................................................... 27 1.1.6 Señalización - zona de aislamiento ............................................................... 27 1.2. EXCAVACIONES Y ENTIBADOS ................................................................... 28 1.2.1 Excavaciones ................................................................................................ 28 Excavación Mecánica: ........................................................................................... 30 RETROEXCAVADORA ........................................... ¡Error! Marcador no definido. 1.2.2 Entibados ...................................................................................................... 33 1.2.3 Lanzamiento de tubería de Sistema RAMMING ........................................... 37 1.3 RELLENOS Y RETIROS ................................................................................. 40 1.3.1 Retiros (cargue, retiro y botada del material sobrante) ................................. 40. 9.

(10) 1.3.2 Rellenos ........................................................................................................ 40 1.4. PAVIMENTOS ................................................................................................ 45 1.4.1 Corte de pavimentos ..................................................................................... 45 1.4.2 Demolición de Pavimentos............................................................................ 46 1.4.3 Reposición de pavimento rígido .................................................................... 46 1.4.4 Reposición de pavimento en concreto asfáltico ............................................ 50 1.5 INSTALACION DE TUBERIAS PARA REDES DE RECOLECCION ............... 54 1.5.1 Instalación de la tubería en zanja ................................................................. 54 1.5.2 Acometidas Domiciliarias ............................................................................. 59 1.6. POZOS, CAJAS, ALIVIOS Y CÁMARAS DE CAÍDA ...................................... 61 1.6.1 cilindro pozo inspección ................................................................................ 62 ROTULADO ........................................................................................................... 63 1.6.2 aliviaderos ..................................................................................................... 64 1.6.3 Cámaras de caída y accesorios .................................................................... 66 1.6.4 Cajas de inspección ...................................................................................... 66 1.7. OBRAS CIVILES Y TAREAS COMPLEMENTARIAS ..................................... 68 1.7.1 Levantamiento topográfico redes de acueducto y alcantarillado. .................. 68 2. CONTRASTAR EL PROCESO TÉCNICO CON DEL PROCESO CONSTRUCTIVO DEL ALCANTARILLADO DEL MUNICIPIO DE CUMARAL ..... 69 2.1 ACTIVIDADES PRELIMINARES .................................................................... 69 PROCESO TÉCNICO ............................................................................................ 69 PROCESO CONSTRUCTIVO ............................................................................... 69 2.1.1 Localizacion, trazado y replanteo .................................................................. 69 2.1.1.2. Materiales ................................................................................................. 70. 10.

(11) 2.1.1.3. Equipo ....................................................................................................... 70 2.1.1.4. Ejecución de los trabajos .......................................................................... 70 2.1.1.5 Investigacion de interferencia .................................................................... 71 2.1.1.6 Reparacion existente de acometidas domiciliarias .................................... 72 2.1.1.6 Vallas informativas. .................................................................................... 73 2.1.1.7 Control de tráfico ........................................................................................ 73 2.1.1.8 Señalizacion - zona de aislamiento ............................................................ 74 2.2. EXCAVACIONES Y ENTIBADOS ................................................................... 75 2.2.1. Excavaciones ............................................................................................... 75 2.2.2. Entibados ..................................................................................................... 76 2.2.3. Lanzamiento de tuberia sistema RAMMING ................................................ 77 2.3 Rellenos y retiros ............................................................................................. 77 2.3.1. Rellenos ....................................................................................................... 77 2.3.2 Retiros (cargue, retiro y botada del material sobrante) ................................. 78 2.4 Pavimentos ...................................................................................................... 79 2.4.1. Corte de pavimentos .................................................................................... 79 2.4.2. Demolición de pavimentos. .......................................................................... 80 2.4.3. Reposición de pavimento rígido ................................................................... 81 2.4.4. Reposición de pavimento en concreto asfáltico ........................................... 82 2.5 INSTALACION DE TUBERIAS PARA REDES DE RECOLECCION ............... 82 2.5.1. Instalación de la tubería en zanja ................................................................ 82 2.5.2 Acometidas domiciliarias............................................................................... 83 2.6 POZOS, CAJAS, ALIVIOS Y CÁMARAS DE CAÍDA ....................................... 84 2.6.1 Placa circular cubierta - pozo inspección. ..................................................... 84. 11.

(12) 2.6.2. Pozos de inspeccion. ................................................................................... 85 2.6.3 Aliviaderos .................................................................................................... 85 2.6.4 Camaras de caida y accesorios .................................................................... 86 2.6.5 Cajas de inspeccion ...................................................................................... 86 2.7 OBRAS CIVILES Y TAREAS COMPLEMENTARIAS. ..................................... 87 2.7.1. Obras civiles ................................................................................................ 87 2.8 TAREAS COMPLEMENTARIAS ...................................................................... 87 2.9 LEVANTAMIENTO TOPOGRÁFICO REDES DE ACUEDUCTO Y ALCANTARILLADO PARA ACTUALIZACIÓN DE CATASTRO (INC. PLANOS RÉCORD Y FORMATOS) ..................................................................................... 89 3. DIAGNÓSTICO DEL PROCESO CONSTRUCTIVO DEL SISTEMA DE ALCANTARILLADO DEL MUNICIPIO DE CUMARAL. .......................................... 90 3.1 GENERALIDADES DEL MUNICIPIO ............................................................... 90 3.2 DIAGNOSTICO GENERAL .............................................................................. 91 4. CONCLUSIONES .............................................................................................. 92 5. RECOMENDACIONES ...................................................................................... 94 6. BIBLIOGRAFIA ....................................... ¡ERROR! MARCADOR NO DEFINIDO.. 12.

(13) INDICE DE FIGURAS. Pág. Figura 1. Conexiones existentes………………………………………………….……26 Figura 2. Excavaciones Mecánica………………………………………..……………30 Figura 3. Entibados……………………………………………………………….……..34 Figura 4. Entibados como protección en zanjas……………………………….…….35 Figura 5. Proporciona estabilidad a las zanjas proclives a derrumbes…………....35 Figura 6. Corte longitudinal instalación Sistema Ramming……………………..…..37 Figura 7. Descargue del pistón o martillo con brazo mecánico……………….……38 Figura 8. Alineación del martillo y la tubería………………………………………….38 Figura 9. Unión con soldadura de los tubos de acero……………………………….39 Figura 10. Corte de pavimentos………………………………………………………..45 Figura 11. Reposición de pavimento rígido…………………………………..…..…..47 Figura 12. Ensayos al concreto elaborado en obra………………………………….48 Figura 13.Aplicación de la liga asfáltica o riego de liga………………………..……51 Figura 14. Sacos de arena que impiden la contaminación o inserción de agua de escorrentía al tramo ya imprimado………………………………..…….52 Figura 15. Pavimento repuesto…………………………………………………………53 Figura 16. Inserción de la Tubería en la zanja……………………………………....55 Figura 17. Ruptura de tubería, por sobre compactación u otro fenómeno………..56 Figura 18. Atraque de la tubería para evitar el desplazamiento………………...….57 Figura 19. Protección en concreto de la tubería expuesta por baja profundidad…57. 13.

(14) Figura 20. Caja de Inspección sin acceso………………………………….…………59 Figura 21. Forma correcta de ubicación de las cajas de inspección………………60 Figura 22. Kit silla yee instalado………………………………………………………..61 Figura 23. Tubo de pozo de inspección fundido en obra……………………………62 Figura 24. Pozo de inspección…………………………………………………………63 Figura 25.Imagen Planta de Aliviadero………………………………………………..64 Figura 26. Parrilla de Caja de Inspección……………………………………………..67 Figura 27.Toma de Nivel…………………………………………………………….….68. 14.

(15) INDICE TABLAS. Pág. Tabla 1. Ítem de desarrollo y ejecución de obra………………………………...……24 Tabla 2. Ancho de zanja según diámetro externo de la tubería…………………….29 Tabla 3. Fases de trabajo por tiempos de los cucharones………………………….31 Tabla 4. Rendimiento de retroexcavadora……………………………………………31 Tabla 5. Ítem de pago excavaciones……………………………………………….….33 Tabla 6. Ítem de pago lanzamiento sistema ramming…………………………..…..39 Tabla 7: Granulometría para material seleccionado de rio 1 ½”……………………42 Tabla 8: Granulometría para material seleccionado de rio 2 ½”……………………43 Tabla 9: Frecuencia de ensayos………………………………………………..……..44 Tabla 10. Ítem de pago rellenos………………………………………………….…….44 Tabla 11. Ítem de pago de cortes………………………………………………………46 Tabla 12. Ítem de pago de demoliciones……………………………………..………46 Tabla 13. Granulometría de los agregados finos……………………………...……..48 Tabla 14. Granulometría para agregados de base asfáltica…………………..……50 Tabla 15. Frecuencia de ensayos base asfáltica……………………………….……54 Tabla 16. Ítem de pago instalación de tubería……………………………………….58 Tabla 17. Ítem de pago instalación kit silla yee……………………………….……..61. 15.

(16) GLOSARIO. Alcantarillado Combinado: Es el sistema de evacuación es correntia superficial producida por la precipitación Alcantarillado Pluvial: Es el sistema de evacuación de escorrentía superficial producida por la precipitación. Alcantarillado Sanitario: Es el sistema de recolección diseñado para recolectar exclusivamente las aguas residuales domesticas e industriales. Alcantarillado Separado: Es aquel que conduce las aguas negras y pluviales en sus respectivos colectores, es decir, las aguas servidas en una red de colectores, y las aguas pluviales en otra. Alcantarillados Condominiales: Son alcantarillados que recogen las aguas residuales de un pequeño grupo de viviendas (<1 hectárea) y las conducen a un sistema de alcantarillado convencional. Aliviadero: Estructura diseñada en colectores combinados, con el propósito de separar los caudales que exceden la capacidad del sistema y conducirlos a un sistema de drenaje de agua lluvia. Altimetría: Es la parte de la Topografía que estudia el conjunto de métodos y procedimientos para determinar y representar la altura; también llamada "cota", de cada uno de los puntos, respecto de un plano de referencia. Con la Altimetría se consigue representar el relieve del terreno. Atraque de Tubería: La zona de atraque de tubería estará conformada por gravilla o relleno Tipo 2 Recebo, y será colocado a partir de la cimentación, hasta una altura del diámetro exterior de la tubería, la cuál será definida por el fabricante de tubería. Caja de Inspección Domiciliaria: Cámara localizada en el límite de la red pública de alcantarillado y la privada, que recoge las aguas residuales, lluvias o combinadas provenientes de un inmueble. Cimentación de Tubería: La cama de tubería estará conformada por una capa continua de material selecto compuesto por gravilla o relleno Tipo 2 Recebo. Esto permitirá absorber las irregularidades que queden en el fondo de la zanja al realizar la excavación.. 16.

(17) Colectores Principales: que son los mayores colectores de la población y reúnen grandes caudales, hasta aportarlos a su destino final o aliviarlos antes de su incorporación a un emisario. Colectores secundarios: que son las tuberías de mayor sección, frecuentemente visitables, que recogen las aguas de las alcantarillas las conducen a los colectores principales. Conexiones Domiciliarias o Acometidas: Son las tuberías que conectan la red de distribución con la instalación interna de las viviendas de los usuarios. Generalmente son de media pulgada y están equipadas con un aparato de medida del consumo para cada vivienda. Para consumos mayores (policía, ejército, hospitales, bomberos, edificios, colegios, industrias, etc.) los diámetros son mayores: 1", 11/2" 2", 3”. Cota de Batea: Nivel del punto más bajo de la sección transversal interna de una tubería o colector. Cota de Clave: Nivel del punto más alto de la sección transversal externa de una tubería o colector. Drenaje: Es un dispositivo utilizado para dar paso al agua, restituyendo la continuidad de la trayectoria de los cauces interceptados principalmente por las obras lineales: carreteras, ferrocarriles, etc. Entibado: Entibado es una pared con soportes (atravesados) portátil que se pone en una zanja para mantener las paredes de las zanjas firmes para protegerla contra derrumbes. Interventoría: Es la supervisión, coordinación y control realizado por una persona natural o jurídica, a los diferentes aspectos que intervienen en el desarrollo de un contrato o de una orden, llámese de servicio, consultoría, obra, trabajo, compra, suministro, etc., que se ejerce a partir de la firma y perfeccionamiento del mismo, hasta la liquidación definitiva, bajo la observancia de las disposiciones legales que para este evento establecen las normas. Pavimento Asfaltico: Es un término general aplicado a cualquier pavimento cuya superficie esté construida con asfalto. Normalmente este consiste de una carpeta de rodamiento de agregados minerales recubiertos y sementados con asfaltos. Pavimento Rígido: Son aquellos formados por una losa de concreto Pórtland sobre una base, o directamente sobre la sub-rasante. Transmite directamente los esfuerzos al suelo en una forma minimizada, es auto-resistente, y la cantidad de concreto debe ser controlada. Planimetría: Representación de los elementos sobre un plano horizontal.. 17.

(18) Pozos de Inspección: que son cámaras verticales que permiten el acceso a las alcantarillas y colectores, para facilitar su mantenimiento. Recebo: Este relleno se construirá desde el atraque de la tubería hasta 0.20 m sobre la clave de la tubería. La plasticidad de este material no será superior al 8% y en su defecto deberá estabilizarse con arena. Dicho relleno se colocará y compactará en capas de 20 cm con especial cuidado a cada lado de la tubería. Sistema de Alcantarillado: consiste en una serie de tuberías y obras complementarias, para recibir y evacuar las aguas residuales de la población y la escorrentía superficial producida por lluvia. Sistema Ramming: Es un sistema neumático NO dirigido, utilizado para hincar ductos de acero que pueden quedar como definitivos o como camisas de protección. Se trabajan en diámetros desde Φ6” hasta Φ 80”; alcanzando longitudes de 200m dependiendo de las condiciones del sitio y del tamaño del ducto de acero que se instalará. Este sistema es adecuado para cruces de vías concesionadas y vías férreas. Sumideros: Los sumideros son las estructuras encargadas de recoger la escorrentía de las calles. Se ubican a lado y lado de la calle y en la esquina aguas abajo de cada manzana. Tramo: Colector comprendido entre dos estructuras de conexión. Tramos iníciales: Tramos de colectores domiciliarios que dan comienzo al sistema de alcantarillado. Tubo ó Tubería: Conducto prefabricado, o construido en sitio, de concreto, concreto reforzado, plástico, poliuretano de alta densidad, asbesto-cemento, hierro fundido, gres vitrificado, PVC, plástico con refuerzo de fibra de vidrio, u otro material cuya tecnología y proceso de fabricación cumplan con las normas técnicas correspondientes. Por lo general su sección es circular. Válvulas de Ventosa: Las válvulas de ventosa deben instalar en todos los puntos altos de la red para permitir la remoción de aire. Pueden ser de acción simple o de doble acción. Vulnerabilidad: Características de un grupo humano, o una empresa sujetos a alguna amenaza natural, económica o social.. 18.

(19) RESUMEN. Hace 30 años se inició la construcción, instalación y suministro del alcantarillado en el municipio de Cumaral (Meta) desde ese entonces no se había desarrollado ningún mantenimiento de la red, también se viene presentando un acelerado crecimiento de la población, los materiales con los que se construyó ya no cumplen con las normas, algunos tramos se han dañado totalmente y la mayor parte de la red esta colmatada. Debido a estos inconvenientes la Gobernación del Meta y EDESA S.A. otorgaron los recursos para la Actualización de toda la red Alcantarillado en el Municipio de Cumaral. Donde se realizaron las prácticas profesionales siendo participes del proceso constructivo, logrando interactuar y conocer sobre cada avance y trabajo realizado. El objetivo es lograr describir el proceso técnico y constructivo de la Ampliación y Optimización del sistema basado en nuestras visitas alrededor de 4 meses por 5 o 6 horas diarias en el municipio de Cumaral y las normas vigentes acerca de Alcantarillado Pluvial y Sanitario.. 19.

(20) INTRODUCCIÓN. Cuando se inicia una obra de Infraestructura anteriormente ha tenido que pasar por una serie de proceso como lo son los análisis, presupuestos, estudios previos, diseños, contratación, etc. antes de iniciar su ejecución. Sabiendo que se debe llegar a la obra con conocimientos previos de Normas, Especificaciones, Materiales y Proceso Constructivo, llevarse una idea de lo que vamos a construir. Aunque siempre recordando que en campo las múltiples posibilidades de encontrar una solución a diversos problemas que se puede presentar. La necesidad de fijar los criterios básicos de una obra es para reducir al máximo los imprevistos. La mayor parte de las pérdidas a la hora de construir se dan por el poco manejo que se le da a la preparación de la obra, es decir la falta de información y manejo de las especificaciones. Teniendo en cuenta lo anterior, se presenta un breve diagnóstico de la obra haciendo un comparativo con los procesos constructivos que se llevaron en la obra con respecto a las normas técnicas que rigen la construcción de alcantarillado.. 20.

(21) DEFINICION DEL PROBLEMA. Cumaral en los últimos 30 años ha tenido un crecimiento en la población que es muy notorio tanto para ciudadanos de paso como para sus propios habitantes, el auge petrolero, el incremento de turistas, la tranquilidad de sus tierras son motivos por los cuales han hecho que muchas personas tomen como destino. También a la par con esta situación vienen los problemas de agua potable y alcantarillado, ya que en estos 30 años no se había hecho limpieza y mantenimiento de las redes de alcantarillado pluvial y sanitario. Según las nuevas normas que rigen los materiales con los que construimos, es decir la tubería de los sistemas de alcantarillado han cambiado, su pendiente, rugosidad, resistencia hace que la red dure más tiempo y su mantenimiento sea menor. Cuando se hizo el reconocimiento de la obra, es notorio que donde hay nuevas construcciones no se había tenido en cuenta la pendiente del terreno, la dirección de la tubería y la descarga hacia los pozos. En las antiguas redes ya se habían roto algunas tuberías las cuales se filtraban por el suelo e iban a dar a los patios y jardines de las casas, también se encontraban con la red de agua potable. Durante la ejecución del proyectos se presentaron inconvenientes retrasando el proceso constructivo; los altos niveles freáticos en el terreno hicieron que las excavaciones fueran demoradas y de alto riesgo. Los cambios climáticos en la zona retrasaron en algunos momentos los procesos constructivos y por último el poco entendimiento de la comunidad de los alcances de la obra, la poca colaboración al conceder su permiso para la instalación de las acometidas domiciliarias. Fue muy evidente e importante conocer que diferentes zonas de Cumaral se encontraban el mismo proceso pero con diferentes resultados, es decir no en todos los equipos de trabajo se presentaba las mismas condiciones de suelos, facilidad al romper el concreto o el pavimento y claridad en los planos; pero son diversas maneras de ver el mismo trabajo de analizar el proceso constructivo y contrastarlo con la norma técnica.. 21.

(22) OBJETIVOS. OBJETIVO GENERAL . Describir el proceso técnico y constructivo de la Ampliación y Optimización del sistema de Alcantarillado del Municipio de Cumaral.. OBJETIVO ESPECIFICOS     . Diagnóstico del proceso constructivo del sistema de Alcantarillado del Municipio de Cumaral. Contrastar el proceso técnico con el proceso constructivo del alcantarillado del municipio de Cumaral. Evaluar el proceso constructivo según las especificaciones de la RAS 2000. Definir los ítems para el desarrollo de la ejecución de la obra. Describir en cada ítem el proceso de ejecución del mismo, unidades de medida, cantidades de obra y forma de pago.. 22.

(23) 1. EVALUAR EL PROCESO CONSTRUCTIVO DE LAS ESPECIFICACIONES DEL RAS 2000. El “REGLAMENTO TÉCNICO DEL SECTOR DE AGUA POTABLE Y SANEAMIENTO BASICO RAS – 2000SECCION IITÍTULO D” es una norma completa que establece cuales deben ser los pasos y normas a seguir en el proceso constructivo de acueducto y alcantarillado en un determinado lugar. Tiene como objetivo orientar e intervenir en los procesos constructivos dando una idea más clara y concisa al lector o a quienes lo usen como guía y complemento en la construcción. El reglamento como tal da pautas básicas y mínimas al Ingeniero, arquitecto, Residente, Maestro de obra, obrero o a quienes tengan conocimiento de cómo construir o cuáles deben ser las normas básicas del sistema de acueducto y alcantarillado según el RAS 2000. Mediante el proceso que se llevó a cabo en el municipio de Cumaral se procedió efectuar una evaluación de las especificaciones técnicas del RAS-2000 con el proceso constructivo evaluando paso a paso los proyectos que se llevaron a cabo en el municipio de Cumaral, en el lapso del Tiempo desde que inicio hasta que concluyo la práctica profesional. En el proceso constructivo se observó que desde el inicio de la obra hasta el final de la práctica profesional se trabajó con criterio profesional y técnico las especificaciones del RAS- 2000, ya que en toda obra o proyecto que se lleve a cabo debe trabajarse con las Normas y especificaciones que le indican ya que están son normas básicas y mínimas que se deben llevar a cabo en todo proyecto o ejecución de una obra. Como lo son; estudios básicos, sistemas ya existentes que hay en el municipio de Cumaral, todos los sistemas de aguas residuales, diseños de redes y estructuras convencionales. Para este fue necesario una investigación de toda la geometría y planimetría del municipio y saber exactamente cuáles eran las causas y problemas que se le podía presentar en el transcurso de la ejecución de la obra. Todos estos pasos se llevaron a cabo de acuerdo con las especificaciones técnicas del RAS- 2000.. 23.

(24) ITEMS DE DESARROLLO Y EJECUCION ALCANTARILLADO SANITARIO, PLUVIAL ITEM. DETALLE REDES DE ALCANTARILLADO SANITARIO Y PLUVIAL. 1. ACTIVIDADES PRELIMINARES. 1.1. Localización, trazado y replanteo. 1.2. Investigación de interferencias. 1.3. Reparación de instalaciones existentes de acometidas domiciliarias. 1.4. Vallas informativas. 1.5. Control de tráfico. 1.6. Señalización - zona de aislamiento. 2. EXCAVACIONES Y ENTIBADOS. 2.1. Excavaciones. 2.2. Entibados. 2.3. Lanzamiento de tubería sistema Ramming, inc. suministro e instalación tubería al carbón de 20". 3. RELLENOS Y RETIROS. 3.1. Retiros (cargue, retiro y botada del material sobrante). 3.2. Rellenos. 4. PAVIMENTOS. 4.1. Corte de pavimentos. 4.2. Demolición de pavimentos. 4.3. Reposición de pavimento rígido, concreto 3000 PSI elab. en obra (e=0.15m). 4.4. Reposición de pavimento en concreto asfáltico, e=0.07m. 5. INSTALACION DE TUBERIAS PARA REDES DE RECOLECCION. 5.1. Instalación de la tubería en zanja. 5.2. Acometidas domiciliarias. 6. POZOS, CAJAS, ALIVIOS Y CÁMARAS DE CAÍDA. 6.1 6.2 6.3 6.4. Cilindro Pozo Inspección Aliviaderos Cámaras de caída y accesorios Cajas de inspección. 7. OBRAS CIVILES Y TAREAS COMPLEMENTARIAS. 7.1. Levantamiento topográfico redes de acueducto y alcantarillado. Tabla 1. Ítem de desarrollo y ejecución de obra. Fuente: Presupuesto del proyecto.. 24.

(25) 1.1ACTIVIDADES PRELIMINARES. 1.1.1 Localización, trazado y replanteo. Se inicia a través de los planos de construcción, sobre los cuales se basa para identificar las coordenadas y cotas de referencia básica para la localización general de la obra. El ejecutor localiza los ejes de la tubería de acuerdo a los planos, se dejan elementos de referencia permanentes como estacas o cabuya para marcar los mismos, basados en libretas de topografía y planos. Dichos planos o métodos de orientación no pretender dar exactitud, en cuanto a ubicación, dimensiones o características de la estructura, sino servir de guía. El replanteo y la nivelación del terreno se hacen con equipos de precisión, previamente calibrados. Medida y pago: Unidad de Medida: metro lineal (ml). Cantidad: 19125 m Pago: metro lineal (ml). Se medirá en metros (m), los costos deben incluir la mano de obra (oficial y dos ayudantes), herramienta mayor (canguro). 1.1.2 Investigación de interferencias. Además de la identificación de interferencias u obstáculos evidenciados en los planos, se debe hacer una inspección visual para reconocer potenciales daños en tuberías, postes, cables o ductos y así anticiparse. Generalmente cuando existen servicios públicos en los límites de las zanjas se propende a incurrir en la ruptura de o daño de dichos sistemas con lo cual se hace necesario dicho proceso previo a las excavaciones.. 25.

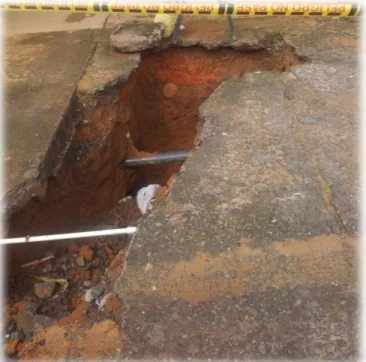

(26) Figura 1. Conexiones existentes. Fuente Propia. Medida y pago: Unidad de Medida: No aplica. Cantidad: No aplica Por ser un proceso meramente preventivo y verificación no aplica unidades de medida ni cantidad.. 1.1.3 Reparación de instalaciones existentes de acometidas domiciliarias. Debido a que parte de la obra se realiza en barrios subnormales o de invasión, se presentan suministros de agua o instalación de tuberías de evacuación elaboradas por la comunidad utilizando tubos de gres o cemento a diversas profundidades y en variedad de diámetros. Este tipo de redes que no cuentan con las normas necesarias, altera el curso normal del proyecto, con lo cual hace aún más importante realizar de forma concienzuda el ítem anterior. Al efectuarse daños en las instalaciones existentes, el ejecutor debe efectuar la reparación de las mismas. Los costos de la actividad de investigación de este tipo de interferencias se reconocerán por los ítems.. 26.

(27) Medida y pago: Unidad de Medida: Unitario. Cantidad: indefinida. Pago: global. El pago es variable ya que depende de los ítems, excavaciones misceláneas, Rotura de pavimentos, Andenes, Sardineles y Relleno, esto debido a que no todas las reparaciones presentan las mismas características.. 1.1.4 Vallas informativas. Son de gran importancia para mantener la seguridad del personal y la comunidad. El ejecutor debe transportar, instalar, mantener legible y en buen estado las vallas informativas estipuladas en los pliegos del contrato e indicados por la Interventora. Medida y pago: Unidad de Medida: unidad (un) Pago: unidad. -Valla informativas de 4,0 x 2,0 m -Valla informativa convencional de 2,00 x 1,00 m La cantidad de vallas depende de los frentes de obra que se encuentren ejecutándose. 1.1.5. Control del tráfico. Es una actividad de gran importancia ya que garantiza la protección de la ciudadanía y el flujo normal del tránsito, esto para los sitios donde lo requiera como las vías de alta circulación y zonas afectadas por la entrada y salida de volquetas o maquinaria. De igual forma aplica en el caso de desplazamiento de maquinaria. Medida y pago: Unidad de Medida: Mes. Pago: Hora o día. Se requiere de la presencia continua y disposición de dos personas para el control de tráfico con la indumentaria adecuada, casco, chalecos reflectivos, paletas de señalización (pare-siga), pitos, linterna y todos los implementos que sean necesarios para garantizar este servicio.. 1.1.6 Señalización - zona de aislamiento. El fin es aislar la zona de trabajo y su perímetro, usando cinta preventiva, cercando el área de trabajo y así queden definidos los corredores de circulación de los peatones y los vehículos. La realización de la obra, cuando afecte la normal circulación del tránsito, deberá. 27.

(28) ajustarse con las especificaciones técnicas contenidas en el Capítulo 4 del Manual de Señalización Vial del Instituto Nacional de Vías (INVIAS) y ofrecer la protección a conductores, pasajeros, peatones, personal de obra, equipos y vehículos. A nivel externo, sobre la vía de acceso y a 300, 200 y 50 metros se colocarán señales que alerten sobre la entrada y salida de volquetas y equipos. Medida y pago: Unidad de medida: no aplica Pago: no aplica. Dependiendo de las condiciones de tráfico de las áreas aledañas y del número de equipos que entren o salgan de las zonas de acopio, el ejecutor debe disponer de personal que controle el tráfico circundante, colabore con maniobras que requieran hacer los vehículos y prevenga cualquier accidente, debido a las características variantes de este ítem y el hecho de hacer parte de la seguridad, no se definen cantidades, unidades de medida. 1.2. EXCAVACIONES Y ENTIBADOS 1.2.1 Excavaciones. Comprende la realización de toda clase de excavaciones necesarias para la ejecución de la obra, de acuerdo con las líneas, niveles y profundidades indicadas en los planos o que se hacen necesarias durante el proceso constructivo. Las excavaciones podrán ejecutarse por métodos manuales o mecánicos de acuerdo con las normas establecidas o los criterios del supervisor. Como se indicó anteriormente, previo a la excavación el ejecutor deberá investigar los sitos por donde cruzan redes existentes de servicios. También se hará un estudio de las estructuras adyacentes para determinar y evitar los posibles riesgos que ofrezca el trabajo. Los materiales excavados, como las tuberías, cables u otros encontrados al ejecutar las obras, son propiedad de la entidad respectiva. A cada lado de la zanja se debe dejar una franja mínima de 0,60 m libre de tierra excavada, escombros u otros materiales. Para las excavaciones que presentan riesgo de derrumbe debido a las características del suelo, se debe colocar un entibado para garantizar la seguridad del personal. Si las profundidades son mayores a 2 metros se deberá tomar medidas adicionales como el amarre con arnés de los obreros que se encuentran en la zanja. Los parámetros de seguridad indican que ningún tramo de excavación debe estar más de 48 horas abierto, adicionalmente deberá protegerse la misma con plásticos para que dado el caso de lluvias no se generen inundaciones o proteger con trincheras y rellenos de las aguas de escorrentía.. 28.

(29) Para los sectores urbanos se deben manejar tramos cortos de excavación para evitar conflictos por tráfico y riegos asociados, además de proteger los pavimentos en los puntos de apoyo de la retroexcavadora. En sectores suburbanos no se debe afectar de forma significativa la vegetación y los cursos de agua. El material suelto debe ser cubierto con plásticos para evitar el esparcimiento. Este trabajo también debe incluir las excavaciones necesarias para las acometidas domiciliarias, cámaras de inspección, cajas, apiques o nichos. Las paredes de las zanjas se excavarán y mantendrán verticales y equidistantes del eje de instalación de la tubería. Cuando por efecto de la profundidad de excavación o por el tipo de material encontrado se requiera conformar taludes, la verticalidad de las paredes no se podrá variar hasta no superar los 0,30 m por encima de la clave de la tubería que se va instalar o la altura necesaria para mantener la condición de zanja. Los anchos de zanjas serán los más angostos posibles dentro de los límites practicables, un ancho de 0.4 m. adicional al diámetro exterior del tubo es satisfactorio, tal como se muestra en la siguiente tabla:. Diámetro / Nominal 2" 2.5" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20". Diámetro / Externo m 0,06 0,07 0,09 0,11 0,17 0,22 0,27 0,32 0,36 0,41 0,46 0,51. Bd / m 0,5 0,5 0,5 0,5 0,6 0,6 0,7 0,7 0,8 0,8 0,9 0,9. Tabla 2. Ancho de zanja según diámetro externo de la tubería. Fuente: RAS 2000.. El ancho de las excavaciones se incrementará cuando se requiera entibado de acuerdo con el espesor determinado para éste.. 29.

(30) Si los tipos de suelo encontrados en las cotas que especifican la colocación de la tubería no son aptos, se deberá llevar hasta una profundidad segura, para que los esfuerzos externos no sometan a flexión la tubería Con el fin de evitar el remoldeo del suelo de cimentación, no se debe permitir el uso de equipos pesados, como tractores o palas mecánicas, sino hasta una cota de 0,30 m por encima de las líneas de fondo de las excavaciones. Estos últimos 0,30 m se excavarán por métodos manuales. Inmediatamente después de que se termine la excavación manual, se vaciará un solado (capa de mortero o concreto pobre) con espesor mínimo de 0,05 m. Excavación Mecánica:. Figura 2. Excavaciones Mecánica Fuente Propia. Para profundidades menores a 4.0 m. El equipo estimado corresponde a una retroexcavadora sobre llantas. Para niveles freáticos altos se considerará una motobomba de 4” de diámetro. Para profundidades mayores o iguales a 4.00 m. El equipo corresponde a una retroexcavadora sobre orugas. Para niveles freáticos altos se considerará una motobomba sumergible de 4.0” de diámetro y planta eléctrica trifásica respectiva. Los rendimientos de la maquinaria y tiempos de ciclo se presentan en las siguientes tablas.. 30.

(31) Volumen de cucharon ( m3) 0,76 0,76 - 1.15 1.5 - 1.9 2.3 2.7 3 3.8. Tiempo de las fases de trabajo, en segundos Carga Giro con carga Descarga Giro vacio 5 4 2 3 6 4 2 3 6 4 3 4 7 5 4 4 7 6 4 5 7 6 4 5 7,8 7 4 6. Total 14 15 17 20 22 22 24. Tabla 3. Fases de trabajo por tiempos de los cucharones. Fuente: www.bibliomet.ing.. Tipo CAT 215. Tipo CAT 225. Excavación m3/día. Model o. Montaña ( Sierra ) Capacida Llanur 2300 Potenci Tipo De d a ( Hasta m ≥ > a ( HP ) Trabajo Cucharon Costa ) 2300 3800 3000 m m m Materia 720 600 570 450 l Suelto Roca 420 370 50 290 Suelta 0.70 M3 Roca fija 290 270 250 200 c/volad . 90 Materia 840 700 660 520 l Suelto Roca 490 430 410 330 Suelta 0.90 M3 Roca fija 330 310 290 230 c/volad . Materia 1050 980 900 710 l Suelto Roca 620 590 550 450 Suelta 125 1.1 M3 Roca fija 430 400 380 330 c/volad .. 31. Selv a. 500 340. 240. 580 390. 270. 740 500. 360.

(32) 1.3 M3. 1.5 M3. Tipo CAT 235. 195. 1.70 M3. 1.9 M3. Materia l Suelto Roca Suelta Roca fija c/volad . Materia l Suelto Roca Suelta Roca fija c/volad . Materia l Suelto Roca Suelta Roca fija c/volad . Materia l Suelto Roca Suelta Roca fija c/volad .. 1240. 1150. 1060. 840. 870. 730. 700. 650. 530. 590. 500. 480. 450. 390. 420. 1430. 1330. 1230. 970. 1000. 840. 810. 750. 610. 680. 580. 550. 520. 450. 490. 1620. 1500. 1390. 1100. 1140. 950. 920. 850. 700. 770. 660. 620. 590. 510. 550. 1810. 1680. 1560. 1230. 1270. 1070. 1030. 940. 780. 860. 740. 700. 660. 570. 610. Tabla 4. Rendimiento de retroexcavadora “Rendimiento estándar por día de 8 horas”. Fuente: Manual de Rendimiento de Maquinaria Pesada Caterpillar.. 32.

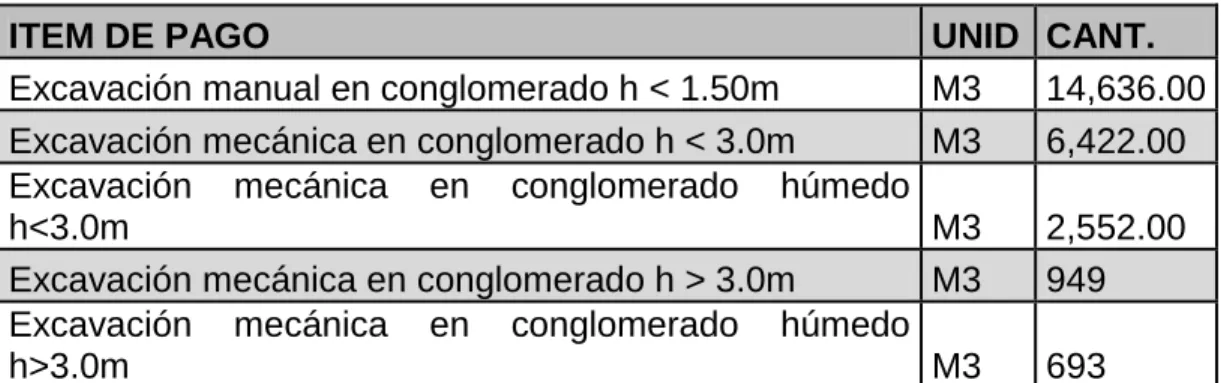

(33) Medida y pago: Unidad de medida: Metro cúbico (m3). Cantidad: ITEM DE PAGO Excavación manual en conglomerado h < 1.50m Excavación mecánica en conglomerado h < 3.0m Excavación mecánica en conglomerado húmedo h<3.0m Excavación mecánica en conglomerado h > 3.0m Excavación mecánica en conglomerado húmedo h>3.0m. UNID CANT. M3 14,636.00 M3 6,422.00 M3 M3. 2,552.00 949. M3. 693. Tabla 5. Ítem de pago excavaciones. Fuente: Presupuesto del proyecto.. Pago: Metro cúbico (m3). Los precios para excavaciones deberán incluir, dependiendo de la condición, mano de obra, retroexcavadoras, el control de aguas lluvias, de infiltraciones, el costo de los equipos, herramientas, materiales y los demás costos directos e indirectos necesarios para ejecutar las excavaciones de acuerdo con estas especificaciones. 1.2.2 Entibados. El proceso de entibado se hace necesario en excavaciones que lo necesitan debido a las características deficientes del suelo, lo cual hace propenso a este, a posibles derrumbes. El entibado proporciona condiciones seguras al personal.. 33.

(34) Figura 3. Entibados Fuente Propia. Los entibados no se podrán apuntalar contra estructuras que no hayan alcanzado la suficiente resistencia. Se debe tener especial cuidado con la ubicación del material resultante de la excavación para evitar sobrecargas sobre el entibado. Dicho material se colocará en forma distribuida a una distancia mínima del borde de la excavación equivalente al 50% de su profundidad. Se colocará en forma continua (toda la pared cubierta) o discontinua (las paredes cubiertas parcialmente) según lo requieran las condiciones del terreno o de las vecindades. El ejecutor debe colocar el entibado a medida que avance el proceso de excavación y será extraído a medida que se compacte el lleno para evitar así el derrumbe de los taludes. Los vacíos dejados por la extracción del entibado serán llenados cuidadosamente por apisonado. .. 34.

(35) Figura 4. Entibados como protección en zanjas Fuente Propia. Figura 5. Proporciona estabilidad a las zanjas proclives a derrumbes. Fuente Propia. 35.

(36) Entibado Tipo 1 - Puntales y/o tacos 10 cm*10 cm*3 m - Tablón espesor mínimo 0,04 m (1 ½”), de ancho 0,25 m y largo 3,0 m - Puntilla promedio - Sólo requiere herramienta menor Entibado Tipo 2 - Tablón espesor mínimo 0,04 m (1 ½”), de ancho 0,25 m y largo 3,0 m - 8 parales telescópicos para 2 tableros y 2 usos - Madera rolliza Ø = 4" y longitud = 6,0 m. - Se requiere una retroexcavadora sobre llantas para el retiro de los elementos indicados. Medida y pago: Unidad de Medida: Metro cuadrado (m2). Cantidad: 4852 m2. Pago: Metro cuadrado (m2). El entibado se pagará por metro cuadrado (m2) de superficie neta de talud en contacto con la madera. En ningún caso se considerará como entibado la colocación de marcos espaciados, comúnmente llamado puertas.. 36.

(37) 1.2.3 Lanzamiento de tubería de Sistema RAMMING. La Perforación Horizontal Dirigida (P.H.D.) es una técnica que permite la instalación de tuberías en (polietileno, acero) para canalizaciones de fibra óptica, energía, teléfonos, gasoductos, oleoductos tuberías (agua y gas), etc.. Figura 6. Corte longitudinal instalación Sistema Ramming Fuente: www.perforacioneseingenieriasas.com. Del mismo modo, esta técnica permite cruzar ríos, canales y carreteras sin la necesidad de cortar el servicio de estas infraestructuras. Es utilizado para hincar tubos de acero que puede ser empleada como ducto definitivo o tubería de protección, con diámetros entre 2” y 16” y hasta 300 metros de longitud. Inicialmente se ubica el eje longitudinal de la tubería en acero, en la línea de la red, dicho alineamiento se corrobora mediante estaciones de topografía y niveles. Se asegura el martillo neumático al tubo por medio de correas tensoras.. 37.

(38) Figura 7. Descargue del pistón o martillo con brazo mecánico. Fuente Propia. Figura 8. Alineación del martillo y la tubería. Fuente Propia. 38.

(39) Figura 9. Unión con soldadura de los tubos de aceroFuente Propia. Se va hincando la tubería de acero tubo por tubo, que se van soldando suavemente hasta lograr la longitud deseada.. En la parte anterior y posterior del tubo, se presenta una forma cónica para la adaptación del cono de empuje, la propulsión se realiza con compresores de aire que transmiten la fuerza necesaria a la máquina y esta a su vez al tubo a instalar; Posteriormente se extrae el suelo dentro de la camisa con agua a presión, aire comprimido o manualmente, este sistema es ideal para instalaciones de grandes diámetros. Son necesarias zanjas de entrega y recepción. Permanentemente se debe estar verificando la alineación de la tubería para que correspondan las cotas de entrada y salida, así mismo las pendientes sean las correctas.. ITEM DE PAGO. UNID. CANT.. Lanzamiento de tubería sistema Ramming, (inc. M tubería camisa 36" en acero al carbón). 18.00. Lanzamiento de tubería sistema Ramming, inc. M suministro e instalación tubería al carbón de 20"). 18.00. Tabla 6. Ítem de pago lanzamiento sistema ramming. Fuente: Presupuesto del proyecto.. 39.

(40) 1.3 RELLENOS Y RETIROS. 1.3.1 Retiros (cargue, retiro y botada del material sobrante).Para el material sobrante que proviene de las excavaciones, se hace necesario retirarlo del área de trabajo, aunque primero se debe tener en cuenta si es factible su utilización en otras zanjas o actividades, de no ser así se tiene que localizar un lugar adecuado para su descargue como sitios de relleno autorizado previamente. Los materiales producto de la excavación como pedazos de carpetas asfálticas, concreto, restos de tubería, escombros materiales inertes sobrantes, deben ser retirados de los frentes de trabajo hasta que se tenga un completo estado de limpieza. Estos elementos sobrantes serán transportados y dispuestos en sitios determinados para escombreras por la corporación medio-ambiental correspondiente o en su defecto a lugares previamente seleccionados, los cuales pueden ser terrenos de particulares que deseen elevar la cota de su predio. Antes de iniciar las excavaciones el ejecutor debe definir las zonas en las cuales se puede desarrollar esta actividad. El material regado debe disponerse de tal forma que impida su arrastre por el agua lluvia. Después de regado el material la superficie deberá quedar nivelada y sin protuberancias o depresiones bruscas. Retiro de material sobrante (con cargue manual).. - Volqueta capacidad 6,0 m3 - Herramienta menor Retiro de material sobrante (con cargue mecánico) -Volqueta capacidad 6,0 m3 -Cargador mecánico Medida y pago: Unidad de Medida: La medida será por metro cúbico (m3) medido en el sitio. Cantidad: 11988 m3. Pago: Metro cubico (m3). 1.3.2 Rellenos. En forma general es el llenado con materiales compactados por métodos manuales o mecánicos, en zanjas y apiques. Como requerimiento mínimo para todo tipo de lleno el ejecutor debe ordenar para el material a utilizar, la realización de ensayos de compactación (Próctor Modificado), límites de. 40.

(41) consistencia, gradación por mallas, lavado sobre malla No. 200 y contenido de material orgánico. Para algunos casos se debe realizar llenos de prueba en el campo para determinar el número de pasadas del equipo de compactación necesarias para obtener la densidad especificada. Se debe en todo momento tener controlada la humedad de compactación en la obra además de la contaminación con materiales extraños o inadecuados. La compactación manual o mecánica se hará en capas de 0.25m de espesor como máximo, teniendo como principio la integralidad y estabilidad de las estructuras existentes, además de un especial cuidado en la compactación de forma que no se produzcan presiones laterales, vibraciones o impactos que causen roturas o desplazamientos de los elementos que se instalan. El espesor de cada capa y el número de pasadas del equipo de compactación estarán definidos por la clase de material, el equipo utilizado y la densidad especificada. Se busca que el equipo reúna características determinadas de acuerdo a: Dimensiones de la excavación. Espesor total Del lleno. Volumen total Del lleno. Características del suelo de lleno. Resultados de los ensayos de compactación y de CBR. En el proceso de compactación se debe obtener una densidad igual o mayor que el 90% de la densidad seca máxima obtenida en el ensayo Próctor Modificado. La humedad del material será controlada de manera que permanezca en el rango requerido para obtener la densidad especificada. Se debe tener especial cuidado sobre los equipos que pasan sobre las tuberías o estructuras ya que la profundidad del lleno sobre ellas tendrá que ser suficiente para que no se presentes esfuerzos o deformaciones perjudiciales. No se debe tener como materiales de lleno la materia orgánica, arcillas expansivas, materia granular mayor de 75 mm (3”), escombros, basuras y los suelos con límite líquido mayor del 50% y humedad natural que por su exceso no permita obtener la compactación especificada. Para el lleno de las domiciliarias se debe utilizar arena que cumpla con las siguientes especificaciones: Límite líquido menor del 30%. Índice de plasticidad menor del 4%.. 41.

(42) Porcentaje de material que pasa por el tamiz 200 menor de 35%. Clasificación de los llenos según el tipo de material compactado: Material Tipo T1 para cama de cimentación, atraque y relleno inicial de tubería Material Tipo T2 para cama de cimentación, atraque y relleno inicial de tubería Relleno con material seleccionado de río 1 1/2", compactado Relleno con material seleccionado de río 2 1/2", compactado en capas de e=0.25m Relleno con material seleccionado de excavación. Material tipo T1 Corresponde al material granular triturado entre ¾” y 1½” y será utilizado para la cama de cimentación, el atraque y el relleno inicial sobre la tubería. Material tipo T2 Es el material seleccionado de río con diámetros máximo de 1½” pasado por zaranda a dos aguas que será utilizado para la cama de cimentación, el atraque y el relleno inicial sobre la tubería. Material seleccionado de río 1 1/2" Este material al ser sometido al ensayo de abrasión en la máquina de los Ángeles no deberá presentar un desgaste mayor del 50%. La fracción del material que pasa por el tamiz #40 deberá tener un índice de plasticidad menor de 6, y un límite liquido no mayor de 25%, determinado de acuerdo con la norma D 424 de la ASTM. La granulometría del material podrá cumplir con una de las mostradas en la siguiente tabla:. Porcentaje que pasa en peso. Tamiz. Tipo A. 3" 1 1/2" 1" 1/2" #4 #200. 100. Tipo B. Tipo C. 100. 30 - 70 0 - 15. 50 - 90 30 - 70 0 - 15. 100 60 - 100 30 - 70 0 - 20. Tabla 7: Granulometría para material seleccionado de rio 1 ½”. Fuente: Propia, ensayos de laboratorio.. 42.

(43) Material seleccionado de río 2 1/2" Este material al ser sometido al ensayo de abrasión en la máquina de los Ángeles no deberá presentar un desgaste mayor del 50%. La fracción del material que pasa por el tamiz #40 deberá tener un índice de plasticidad menor de 6, y un límite liquido no mayor de 25%, determinado de acuerdo con la norma D 424 de la ASTM. La granulometría del material podrá cumplir con una de las mostradas en la siguiente tabla: Granulometría Material Seleccionado de rio. Tamiz 2" 1" #4 #40 #200. Porcentaje que pasa en peso 100 50 - 100 20 - 70 0 - 40 0 - 15. Tabla 8: Granulometría para material seleccionado de rio 2 ½”. Fuente: Propia, ensayos de laboratorio.. El material seleccionado de excavación es proveniente de las excavaciones o fuentes cercanas, siempre que éste no sea limo orgánico, arcillas con límite líquido mayor de 60%, sobrantes de construcción o cualquier material inconveniente a juicio del ejecutor. Los mínimos ensayos de laboratorio que se deben efectuar son: Límites de Atterberg y compactación. Este material deberá compactarse en capas de veinte centímetros (20.0 cm) de espesor, utilizando pisones neumáticos, vibro compactadores o manualmente. Para algunos casos se da la necesidad de rellenar en concreto para anclajes, atraques y protecciones de la tubería. En casos donde pueda presentarse flotación, las tuberías deberán anclarse con varillas de acero al relleno del concreto colocado. Cuando la profundidad de la zanja está entre 6 y 8 metros la cama de concreto se llevará hasta la mitad del tubo. Para la primera parte del lleno y hasta los 0,30 m por encima de la parte superior de las tuberías deberá utilizarse material que no contenga piedras para evitar que durante el proceso de compactación se ejerzan esfuerzos puntuales sobre las tuberías. Hasta esta misma altura se compactará utilizando pisones metálicos manuales, en capas de 0,10 m ó 0.20 m (máximo), subiendo el lleno simultáneamente a ambos lados del conducto con el fin de evitar esfuerzos laterales.. 43.

(44) La frecuencia de los ensayos para el material a utilizar será:. Ensayos. Lote. Frecuencia ( Muestra Por Lote ). Densidad Granulometría Límites de Consistencia Proctor Modificado Impurezas. 60 m de zanja 60 m de zanja 60 m de zanja 60 m de zanja 60 m de zanja. 1 1 1 1 Inspección Visual. Tabla 9: Frecuencia de ensayos. Fuente: RAS 2000.. Medida y pago: Unidad de Medida: Metro cúbico (m3). Cantidad. ITEM DE PAGO Arena para base de tubería (incluye extendida y compactada) Relleno material seleccionado proveniente de la excavación (incluye compactación c/0.20m) Relleno material seleccionado tamaño máximo 2" (incluye explote, cargue, acarreo y conformación) Sub-base triturada tamaño máximo 2" (incluye acarreo, conformación y compactación c/0.30m) Base triturada tamaño máximo 1 1/2" (incluye acarreo, conformación y compactación c/0.10m). UNID. CANT.. M3. 4,245.00. M3. 11,839.00. M3. 2,825.00. M3. 2,568.00. M3. 425. Tabla 10. Ítem de pago rellenos. Fuente: Presupuesto del proyecto.. La medida de pago será el volumen resultante de multiplicar la longitud por el promedio resultante de las áreas transversales inicial y final restando previamente a estas secciones el área de la tubería. 44.

(45) 1.4. PAVIMENTOS 1.4.1 Corte de pavimentos. Para el corte del pavimento rígido o asfaltico la superficie del mismo debe quedar vertical, además de eso se debe hacer según líneas rectas o figuras geométricas definidas. Se harán cortes transversales cada metro en toda la longitud del pavimento a retirar. Todo el pavimento que este fuera de los límites de corte y sufra daño deberá ser repuesto.. Figura 10. Corte de pavimentos. Fuente Propia. Se debe proteger el pavimento en los puntos de apoyo de la retroexcavadora. Para los pavimentos articulados se marcará la excavación para retirar los adoquines necesarios, acopiándolos y transportándolos de tal manera de que no sufran deterioro alguno. Para cada línea de tubería, se debe indicar con pintura la línea de corte y posteriormente señalizar y aislar dicha área. Medida y pago: Unidad de medida: Metro lineal (ml). Cantidad:. 45.

(46) ITEM DE PAGO Corte de pavimento rígido Corte de pavimento flexible. UNID M M. CANT. 19,364.00 10,315.00. Tabla 11. Ítem de pago de cortes. Fuente: Presupuesto del proyecto.. 1.4.2 Demolición de Pavimentos. Una vez cortado el pavimento se procede a demolerlo en el sito antes de realizar las excavaciones y los escombros se juntaran para posteriormente retirarlos a escombreras o sitios establecidos, esto se debe hacer lo más rápido posible para no generar caos vehicular o accidentes. Se debe tener precaución al momento de la demolición con maquinaria (martillos neumáticos), para no causar daños en estructuras vecinas o accidentes con la población o trabajadores. Medida y pago: Unidad de medida: Metro cuadrado (m2). ITEM DE PAGO UNID Demolición de pavimento flexible (incluye retiro de M2 escombros) Demolición de pavimento rígido M2 (incluye retiro de escombros). CANT. 5,585.00 2,966.00. Tabla 12. Ítem de pago de demoliciones. Fuente: Presupuesto del proyecto.. El precio unitario incluye los equipos, mano de obra, herramienta y todos los costos necesarios (directos o indirectos) para efectuar la demolición, retiro, cargue, transporte y botada de escombros a cualquier distancia. 1.4.3 Reposición de pavimento rígido. Son losas de concreto de 3000 psi las cuales irán apoyadas sobre una sub-base y posterior base, dicha superficie estará debidamente compactada e ira cubierta con polietileno.. 46.

(47) Figura 11. Reposición de pavimento rígido. Fuente Propia. El concreto debe tener una resistencia mínima a la flexión de 600 psi a los 28 días, así mismo una manejabilidad aceptable basado en un asentamiento o “slump” comprendido entre media y una pulgada (1/2”-1”), para ello se toman muestras de cada extendido de concreto y así determinar la resistencia a flexión y asentamiento.. 47.

(48) Figura 12. Ensayos al concreto elaborado en obra. Fuente Propia. Se utilizará cemento tipo Pórtland que cumpla con los requisitos de las normas NTC 121 y 321. El agua tanto para el mezclado como para el curado del concreto será preferiblemente potable y deberá estar libre de sustancias que perjudiquen la buena calidad del concreto, tales como ácidos, álcalis fuertes, aceites, materias orgánicas, sales y cantidades apreciables de limos. Agregado fino es todo aquel material granular mineral que pase por el tamiz No 4 y la granulometría de este deberá estar comprendida dentro de los límites señalados a continuación: Tamiz ( Abertura Cuadrada ). Porcentaje que pasa ( en peso ) Mínimo Máximo. 9,50 mm ( 3/8" ) 4,76 mm ( No. 4 ) 2,38 mm ( No.8 ) 1,19 mm ( No. 10 ) 0,60 mm ( No. 30 ) 0,30 mm ( No. 50 ) 0,15 mm ( No. 100 ) 0,075 mm ( No. 200 ). 100 90 80 50 25 10 3 0.5. 100 100 100 85 60 30. Tabla 13. Granulometría de los agregados finos. Fuente: Propia, ensayos de laboratorio.. 48.

(49) Por el contrario el agregado grueso es el material granular mineral que es retenido en el tamiz No 4. El material deberá presentar un desgaste menor al 35%, medido por el ensayo de abrasión en la máquina de Los Ángeles. El concreto se deberá colocar sobre la superficie de tal manera que se requiera el mínimo de operaciones manuales para el extendido, las cuales, si se necesitan, se deben hacer con palas y nunca se permitirá el uso de rastrillos. Se debe evitar en lo posible que los obreros pisen el concreto y en caso de que sea inevitable, se debe asegurar que el calzado no esté impregnado de tierra o sustancias dañinas para el concreto. Para el acabado superficial se utilizarán llanas que permitan dar buena precisión, tanto longitudinal como transversalmente. Se deben usar llanas con la mayor superficie de contacto posible. El equipo para la ejecución de juntas en el concreto fresco deberá contar con una cuchilla de características adecuadas. Las juntas se hacen en el concreto endurecido empleando sierras de características adecuadas. Concreto mezclado en obra. No se debe permitir ningún método de manejo de los agregados que pueda causar segregación, degradación, mezcla de agregados de distintos tamaños o contaminación con el suelo. Los componentes de la mezcla se introducirán en la mezcladora de acuerdo con una secuencia previamente establecida además de ello se deben mezclar durante el tiempo necesario para obtener una homogeneidad adecuada y en principio no deberá ser inferior a un minuto desde el momento en que la totalidad de los materiales han sido introducidos en la mezcladora. Extendido. Antes de empezar a vaciar el concreto se debe proceder a saturar la superficie de apoyo de la losa sin que se presenten charcos o se colocará una membrana plástica en toda el área del pavimento. La máxima caída libre de la mezcla, en el momento de la descarga, no excederá un metro en ningún punto, procurándose descargar el concreto lo más cerca posible. Después de que el concreto se haya compactado y enrasado se deberá alisar mediante el uso de una llana con un mango lo suficientemente largo para que pueda ser manejada desde fuera de la losa. Después de comprobar el acabado superficial y de hacer los correctivos que fueran necesarios y cuando el brillo producido por el agua haya desaparecido, se le dará al pavimento una textura homogénea, en forma de ranurado, con la ayuda de una escoba o de telas de fique, de tal manera que las ranuras producidas sean del orden de 2 mm de profundidad. El concreto se deberá proteger durante el tiempo de fraguado contra el lavado por lluvias, la insolación directa, el viento y la humedad ambiente baja. Se debe tener la disposición de plásticos para proteger el concreto fresco, cubriéndolo hasta que adquiera la resistencia necesaria para que el acabado superficial no sea afectado por la lluvia.. 49.
