4.- MEMORIA DATOS GENERALES

(1)

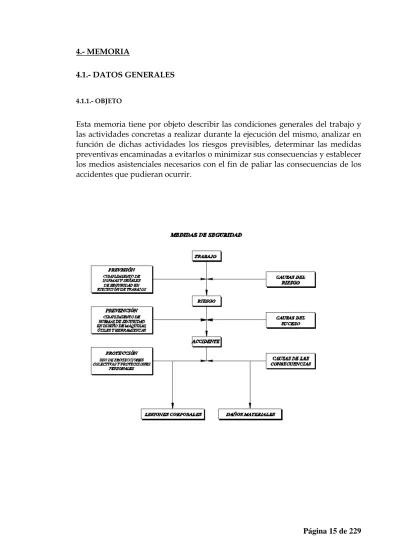

4.- MEMORIA

4.1.- DATOS GENERALES

4.1.1.- OBJETO

Esta memoria tiene por objeto describir las condiciones generales del trabajo y las actividades concretas a realizar durante la ejecución del mismo, analizar en función de dichas actividades los riesgos previsibles, determinar las medidas preventivas encaminadas a evitarlos o minimizar sus consecuencias y establecer los medios asistenciales necesarios con el fin de paliar las consecuencias de los accidentes que pudieran ocurrir.

(2)

4.1.2.- DATOS DE LA OBRA Y EMPLAZAMIENTO

En los Planes de Seguridad aplicados a una obra concreta, se consignarán los siguientes datos:

4.1.2.1.- Denominación de la obra Título de la obra.

4.1.2.2.- Localización de la obra

Datos de ubicación del lugar o ámbito donde se desarrollarán las actividades.

4.1.2.3.- Plazo de ejecución

Tiempo estimado de duración de la obra.

4.1.2.4.- Datos de la Empresa contratista

Razón Social, dirección, teléfonos, y personas responsables de la Empresa.

4.1.2.5.- Datos de Subcontratas

Si hubiera una previsión de subcontratar una o más Empresas, se consignará igualmente las razones sociales, dirección, teléfonos y responsables.

4.1.2.6.- Número de operarios previstos

Indicación del número de operarios medio previstos y el número punta en las fases de mayor actividad.

4.1.2.7.- Propiedad

Titutar la de la instalación.

4.1.2.8.- Presupuesto estimado

Se estima un ppto. de ejecución material por un importe.

4.1.2.9.- Presupuesto de seguridad y salud.

4.1.2.10.- Descripción de los trabajos a realizar

Describir en qué consisten los trabajos afectados por este plan.

4.1.2.11.- Maquinaria, herramientas y utensilios para la realización de la oba - Herramienas manuales.

- Herramientas eléctricas portátiles.

- Grupo electrógeno.

- Camión grua.

- Máquina de tiro (cabestrante).

- Canasta (plataforma elevadora móvil de personas).

- Vehículos de transporte.

- Traspaleta y elevadora.

(3)

4.1.2.12.- Medios auxiliares previstos para la realización de la obra - Andamios.

- Escaleras de mano.

- Gatos portabobinas.

4.1.2.13.- Condiciones de trabajo - Actividades auxiliares.

- Carga y descarga.

- Instalaciones eléctricas provisionales:

Utilización de las fuentes de energías eléctricas del lugar de trabajo y, en caso de ser necesario, desvío de las líneas aéreas o subterráneas que afecten a la edificación.

(4)

4.2.- RECOMENDACIONES GENERALES EN TRABAJOS ELÉCTRICOS

4.2.1.- TRABAJOS SIN TENSIÓN 4.2.1.1.- Supresión de la tensión

1) Desconectar

La parte de la instalación en la que se va a realizar el trabajo debe aislarse de todas las fuentes de alimentación. El aislamiento estará constituido por una distancia en aire, o la interposición de un aislante, suficientes para garantizar eléctricamente dicho aislamiento.

Los condensadores u otros elementos de la instalación que mantengan tensión después de la desconexión deberán descargarse mediante dispositivos adecuados.

2) Prevenir cualquier posible realimentación

Los dispositivos de maniobra utilizados para desconectar la instalación deben asegurarse contra cualquier posible reconexión, preferentemente por bloqueo del mecanismo de maniobra, y deberá colocarse, cuando sea necesario, una señalización para prohibir la maniobra. En ausencia de bloqueo mecánico, se adoptarán medidas de protección equivalentes. Cuando se utilicen dispositivos telemandados deberá impedirse la maniobra errónea de los mismos desde el telemando.

Cuando sea necesaria una fuente de energía auxiliar para maniobrar un dispositivo de corte, ésta deberá desactivarse o deberá actuarse en los elementos de la instalación de forma que la separación entre el dispositivo y la fuente quede asegurada.

3) Verificar la ausencia de tensión

La ausencia de tensión deberá verificarse en todos los elementos activos de la instalación eléctrica en, o lo más cerca posible, de la zona de trabajo. En el caso de alta tensión, el correcto funcionamiento de los dispositivos de verificación de ausencia de tensión deberá comprobarse antes y después de dicha verificación.

Para verificar la ausencia de tensión en cables o conductores aislados que puedan confundirse con otros existentes en la zona de trabajo, se utilizarán dispositivos que actúen directamente en los conductores (pincha-cables o

(5)

similares), o se emplearán otros métodos, siguiéndose un procedimiento que asegure, en cualquier caso, la protección del trabajador frente al riesgo eléctrico.

Los dispositivos telemandados utilizados para verificar que una instalación está sin tensión serán de accionamiento seguro y su posición en el telemando deberá estar claramente indicada.

4) Poner a tierra y en cortocircuito

Las partes de la instalación donde se vaya a trabajar deben ponerse a tierra y en cortocircuito en :

Las instalaciones de alta tensión.

Las instalaciones de baja tensión que, por inducción, o por otras razones, puedan ponerse accidentalmente en tensión.

Los equipos o dispositivos de puesta a tierra y en cortocircuito deben conectarse en primer lugar a la toma de tierra y a continuación a los elementos a poner a tierra, y deben ser visibles desde la zona de trabajo. Si esto último no fuera posible, las conexiones de puesta a tierra deben colocarse tan cerca de la zona de trabajo como se pueda.

Si en el curso del trabajo los conductores deben cortarse o conectarse y existe el peligro de que aparezcan diferencias de potencial en la instalación, deberán tomarse medidas de protección, tales como efectuar puentes o puestas a tierra en la zona de trabajo, antes de proceder al corte o conexión de estos conductores.

Los conductores utilizados para efectuar la puesta a tierra, el cortocircuito y, en su caso, el puente, deberán ser adecuados y tener la sección suficiente para la corriente de cortocircuito de la instalación en la que se colocan.

Se tomarán precauciones para asegurar que las puestas a tierra permanezcan correctamente conectadas durante el tiempo en que se realiza el trabajo.

Cuando tengan que desconectarse para realizar mediciones o ensayos, se adoptarán medidas preventivas apropiadas adicionales.

Los dispositivos telemandados utilizados para la puesta a tierra y en cortocircuito de una instalación serán de accionamiento seguro y su posición en el telemando estará claramente indicada.

(6)

5.- Proteger frente a los elementos próximos en tensión y establecer una señalización de seguridad para delimitar la zona de trabajo.

Si hay elementos de una instalación próximos a la zona de trabajo que tengan que permanecer en tensión, deberán adoptarse medidas de protección adicionales, que se aplicarán antes de iniciar el trabajo, según lo dispuesto en el apartado 7 del artículo 4 de este Real Decreto.

Hasta que no se hayan completado las cinco etapas no podrá autorizarse el inicio del trabajo sin tensión y se considerará en tensión la parte de la instalación afectada. Sin embargo, para establecer la señalización de seguridad indicada en la quinta etapa podrá considerarse que la instalación está sin tensión si se han completado las cuatro etapas anteriores y no pueden invadirse zonas de peligro de elementos próximos en tensión.

4.2.1.2.- Reposición de la tensión

La reposición de la tensión sólo comenzará, una vez finalizado el trabajo, después de que se hayan retirado todos los trabajadores que no resulten indispensables y que se hayan recogido de la zona de trabajo las herramientas y equipos utilizados.

El proceso de reposición de la tensión comprenderá:

1) La retirada, si las hubiera, de las protecciones adicionales y de la señalización que indica los límites de la zona de trabajo.

2) La retirada, si la hubiera, de la puesta a tierra y en cortocircuito.

3) El desbloqueo y/o la retirada de la señalización de los dispositivos de corte.

4) El cierre de los circuitos para reponer la tensión.

Desde el momento en que se suprima una de las medidas inicialmente adoptadas para realizar el trabajo sin tensión en condiciones de seguridad, se considerará en tensión la parte de la instalación afectada.

4.2.1.3.- Reposición de fusibles

No será necesaria la puesta a tierra y en cortocircuito cuando los dispositivos de desconexión a ambos lados del fusible estén a la vista del trabajador, el corte sea visible o el dispositivo proporcione garantías de seguridad equivalentes, y no exista posibilidad de cierre intempestivo.

(7)

Cuando los fusibles estén conectados directamente al primario de un transformador, será suficiente con la puesta a tierra y en cortocircuito del lado de alta tensión, entre los fusibles y el transformador.

A) Trabajos en líneas aéreas y conductores de alta tensión.

A.1.) En los trabajos en líneas aéreas desnudas y conductores desnudos de alta tensión se deben colocar las puestas a tierra y en cortocircuito a ambos lados de la zona de trabajo, y en cada uno de los conductores que entran en esta zona; al menos uno de los equipos o dispositivos de puesta a tierra y en cortocircuito debe ser visible desde la zona de trabajo. Estas reglas tienen las siguientes excepciones:

Para trabajos específicos en los que no hay corte de conductores durante el trabajo, es admisible la instalación de un solo equipo de puesta a tierra y en cortocircuito en la zona de trabajo.

Cuando no es posible ver, desde los límites de la zona de trabajo, los equipos o dispositivos de puesta a tierra y en cortocircuito, se debe colocar, además, un equipo de puesta a tierra local, o un dispositivo adicional de señalización, o cualquier otra identificación equivalente.

Cuando el trabajo se realiza en un solo conductor de una línea aérea de alta tensión, no se requerirá el cortocircuito en la zona de trabajo, siempre que se cumplan las siguientes condiciones:

En los puntos de la desconexión, todos los conductores están puestos a tierra y en cortocircuito de acuerdo con lo indicado anteriormente.

El conductor sobre el que se realiza el trabajo y todos los elementos conductores, exceptuadas las otras fases, en el interior de la zona de trabajo, están unidos eléctricamente entre ellos y puestos a tierra por un equipo o dispositivo apropiado.

El conductor de puesta a tierra, la zona de trabajo y el trabajador están fuera de la zona de peligro determinada por los restantes conductores de la misma instalación eléctrica.

A.2.) En los trabajos en líneas aéreas aisladas, cables u otros conductores aislados, de alta tensión la puesta a tierra y en cortocircuito se colocará en los elementos desnudos de los puntos de apertura de la instalación o tan cerca como sea posible a aquellos puntos, a cada lado de la zona de trabajo.

(8)

B) Trabajos en instalaciones con condensadores que permitan una acumulación peligrosa de energía

Para dejar sin tensión una instalación eléctrica con condensadores cuya capacidad y tensión permitan una acumulación peligrosa de energía eléctrica se seguirá el siguiente proceso:

1) Se efectuará y asegurará la separación de las posibles fuentes de tensión mediante su desconexión, ya sea con corte visible o testigos de ausencia de tensión fiables.

2) Se aplicará un circuito de descarga a los bornes de los condensadores, que podrá ser el circuito de puesta a tierra y en cortocircuito a que se hace referencia en el apartado siguiente cuando incluya un seccionador de tierra, y se esperará el tiempo necesario para la descarga.

3) Se efectuará la puesta a tierra y en cortocircuito de los condensadores.

Cuando entre éstos y el medio de corte existan elementos semiconductores, fusibles o interruptores automáticos, la operación se realizará sobre los bornes de los condensadores.

C) Trabajos en transformadores y en máquinas en alta tensión

Para trabajar sin tensión en un transformador de potencia o de tensión se dejarán sin tensión todos los circuitos del primario y todos los circuitos del secundario. Si las características de los medios de corte lo permiten, se efectuará primero la separación de los circuitos de menor tensión. Para la reposición de la tensión se procederá inversamente.

Para trabajar sin tensión en un transformador de intensidad, o sobre los circuitos que alimenta, se dejará previamente sin tensión el primario. Se prohibe la apertura de los circuitos conectados al secundario estando el primario en tensión, salvo que sea necesario por alguna causa, en cuyo caso deberán cortocircuitarse los bornes del secundario.

Antes de manipular en el interior de un motor eléctrico o generador deberá comprobarse:

1) Que la máquina está completamente parada.

2) Que están desconectadas las alimentaciones.

3) Que los bornes están en cortocircuito y a tierra.

4) Que la protección contra incendios está bloqueada.

5) Que la atmósfera no es nociva, tóxica o inflamable.

(9)

4.2.2.- TRABAJOS EN TENSIÓN

4.2.2.1.- Disposiciones generales

Los trabajos en tensión deberán ser realizados por trabajadores cualificados, siguiendo un procedimiento previamente estudiado y, cuando su complejidad o novedad lo requiera, ensayado sin tensión, que se ajuste a los requisitos indicados a continuación. Los trabajos en lugares donde la comunicación sea difícil, por su orografía, confinamiento u otras circunstancias, deberán realizarse estando presentes, al menos, dos trabajadores con formación en materia de primeros auxilios.

El método de trabajo empleado y los equipos y materiales utilizados deberán asegurar la protección del trabajador frente al riesgo eléctrico, garantizando, en particular, que el trabajador no pueda contactar accidentalmente con cualquier otro elemento a potencial distinto al suyo.

Entre los equipos y materiales citados se encuentran:

1) Los accesorios aislantes (pantallas, cubiertas, vainas, etc.) para el recubrimiento de partes activas o masas.

2) Los útiles aislantes o aislados (herramientas, pinzas, puntas de prueba, etc.).

3) Las pértigas aislantes.

4) Los dispositivos aislantes o aislados (banquetas, alfombras, plataformas de trabajo, etc.).

5) Los equipos de protección individual frente a riesgos eléctricos (guantes, gafas, cascos, etc.).

A efectos de lo dispuesto en el apartado anterior, los equipos y materiales para la realización de trabajos en tensión se elegirán, de entre los concebidos para tal fin, teniendo en cuenta las características del trabajo y de los trabajadores y, en particular, la tensión de servicio, y se utilizarán, mantendrán y revisarán siguiendo las instrucciones de su fabricante.

En cualquier caso, los equipos y materiales para la realización de trabajos en tensión se ajustarán a la normativa específica que les sea de aplicación.

Los trabajadores deberán disponer de un apoyo sólido y estable, que les permita tener las manos libres, y de una iluminación que les permita realizar su trabajo en condiciones de visibilidad adecuadas. Los trabajadores no llevarán objetos conductores, tales como pulseras, relojes, cadenas o cierres de

(10)

cremallera metálicos que puedan contactar accidentalmente con elementos en tensión.

La zona de trabajo deberá señalizarse y/o delimitarse adecuadamente, siempre que exista la posibilidad de que otros trabajadores o personas ajenas penetren en dicha zona y accedan a elementos en tensión.

Las medidas preventivas para la realización de trabajos al aire libre deberán tener en cuenta las posibles condiciones ambientales desfavorables, de forma que el trabajador quede protegido en todo momento; los trabajos se prohibirán o suspenderán en caso de tormenta, lluvia o viento fuertes, nevadas, o cualquier otra condición ambiental desfavorable que dificulte la visibilidad, o la manipulación de las herramientas. Los trabajos en instalaciones interiores directamente conectadas a líneas aéreas eléctricas deberán interrumpirse en caso de tormenta.

4.2.2.2.- Disposiciones adicionales para trabajos en alta tensión

El trabajo se efectuará bajo la dirección y vigilancia de un jefe de trabajo, que será el trabajador cualificado que asume la responsabilidad directa del mismo;

si la amplitud de la zona de trabajo no le permitiera una vigilancia adecuada, deberá requerir la ayuda de otro trabajador cualificado.

El jefe de trabajo se comunicará con el responsable de la instalación donde se realiza el trabajo, a fin de adecuar las condiciones de la instalación a las exigencias del trabajo.

Los trabajadores cualificados deberán ser autorizados por escrito por el empresario para realizar el tipo de trabajo que vaya a desarrollarse, tras comprobar su capacidad para hacerlo correctamente, de acuerdo al procedimiento establecido, el cual deberá definirse por escrito e incluir la secuencia de las operaciones a realizar, indicando, en cada caso:

1) Las medidas de seguridad que deben adoptarse.

2) El material y medios de protección a utilizar y, si es preciso, las instrucciones para su uso y para la verificación de su buen estado.

3) Las circunstancias que pudieran exigir la interrupción del trabajo.

La autorización tendrá que renovarse, tras una nueva comprobación de la capacidad del trabajador para seguir correctamente el procedimiento de trabajo establecido, cuando éste cambie significativamente, o cuando el trabajador haya dejado de realizar el tipo de trabajo en cuestión durante un período de tiempo superior a un año.

(11)

La autorización deberá retirarse cuando se observe que el trabajador incumple las normas de seguridad, o cuando la vigilancia de la salud ponga de manifiesto que el estado ola situación transitoria del trabajador no se adecuan a las exigencias psicofísicas requeridas por el tipo de trabajo a desarrollar.

4.2.3.- MANIOBRAS, MEDICIONES, ENSAYOS Y VERIFICACIONES.

4.2.3.1.- .Disposiciones generales.

Las maniobras locales y las mediciones, ensayos y verificaciones sólo podrán ser realizadas por trabajadores autorizados. En el caso de las mediciones, ensayos y verificaciones en instalaciones de alta tensión, deberán ser trabajadores cualificados, pudiendo ser auxiliados por trabajadores autorizados, bajo su supervisión y control.

El método de trabajo empleado y los equipos y materiales de trabajo y de protección utilizados deberán proteger al trabajador frente al riesgo de contacto eléctrico, arco eléctrico, explosión o proyección de materiales.

Entre los equipos y materiales de protección citados se encuentran:

1) Los accesorios aislantes (pantallas, cubiertas, vainas, etc.) para el recubrimiento de partes activas o masas.

2) Los útiles aislantes o aislados (herramientas, pinzas, puntas de prueba, etc.).

3) Las pértigas aislantes.

4) Los dispositivos aislantes o aislados (banquetas, alfombras, plataformas de trabajo, etc.).

5) Los equipos de protección individual (pantallas, guantes, gafas, cascos, etc.).

A efectos de lo dispuesto en el apartado anterior, los equipos y materiales de trabajo o de protección empleados para la realización de estas operaciones se elegirán, de entre los concebidos para tal fin, teniendo en cuenta las características del trabajo y, en particular, la tensión de servicio, y se utilizarán, mantendrán y revisarán siguiendo las instrucciones de su fabricante.

En cualquier caso, los equipos y materiales para la realización de estas operaciones se ajustarán a la normativa específica que les sea de aplicación.

Los trabajadores deberán disponer de un apoyo sólido y estable, que les permita tener las manos libres, y de una iluminación que les permita realizar su trabajo en condiciones de visibilidad adecuadas.

(12)

La zona de trabajo deberá señalizarse y/o delimitarse adecuadamente, siempre que exista la posibilidad de que otros trabajadores o personas ajenas penetren en dicha zona y accedan a elementos en tensión.

Las medidas preventivas para la realización de estas operaciones al aire libre deberán tener en cuenta las posibles condiciones ambientales desfavorables, de forma que el trabajador quede protegido en todo momento.

4.2.3.2.- Disposiciones particulares

Las disposiciones particulares establecidas a continuación para determinados tipos de intervención se considerarán complementarias a las indicadas en la parte anterior de este anexo, salvo en los casos en los que las modifiquen explícitamente.

1) En las maniobras locales con interruptores o seccionadores:

El método de trabajo empleado debe prever tanto los defectos razonablemente posibles de los aparatos, como la posibilidad de que se efectúen maniobras erróneas (apertura de seccionadores en carga, o cierre de seccionadores en cortocircuito).

Para la protección frente al riesgo de arco eléctrico, explosión o proyección de materiales, no será obligatoria la utilización de equipos de protección cuando el lugar desde donde se realiza la maniobra esté totalmente protegido frente a dichos riesgos por alejamiento o interposición de obstáculos.

2) En las mediciones, ensayos y verificaciones:

En los casos en que sea necesario retirar algún dispositivo de puesta a tierra colocado en las operaciones realizadas para dejar sin tensión la instalación, se tomarán las precauciones necesarias para evitar la realimentación intempestiva de la misma.

Cuando sea necesario utilizar una fuente de tensión exterior se tomarán precauciones para asegurar que:

- La instalación no puede ser realimentada por otra fuente de tensión distinta de la prevista.

- Los puntos de corte tienen un aislamiento suficiente para resistir la aplicación simultánea de la tensión de ensayo por un lado y la tensión de servicio por el otro.

- Se adecuarán las medidas de prevención tomadas frente al riesgo eléctrico, cortocircuito o arco eléctrico al nivel de tensión utilizado.

(13)

4.2.4.- TRABAJOS EN PROXIMIDAD

4.2.4.1.- Disposiciones generales

En todo trabajo en proximidad de elementos en tensión, el trabajador deberá permanecer fuera de la zona de peligro y lo más alejado de ella que el trabajo permita.

1) Preparación del trabajo

Antes de iniciar el trabajo en proximidad de elementos en tensión, un trabajador autorizado, en el caso de trabajos en baja tensión, o un trabajador cualificado, en el caso de trabajos en alta tensión, determinará la viabilidad del trabajo, teniendo en cuenta lo dispuesto en el párrafo anterior y las restantes disposiciones del presente proyecto.

De ser el trabajo viable, deberán adoptarse las medidas de seguridad necesarias para reducir al mínimo posible:

a) El número de elementos en tensión.

b) Las zonas de peligro de los elementos que permanezcan en tensión, mediante la colocación de pantallas, barreras, envolventes o protectores aislantes cuyas características (mecánicas y eléctricas) y forma de instalación garanticen su eficacia protectora.

Si, a pesar de las medidas adoptadas, siguen existiendo elementos en tensión cuyas zonas de peligro son accesibles, se deberá:

c) Delimitar la zona de trabajo respecto a las zonas de peligro; la delimitación será eficaz respecto a cada zona de peligro y se efectuará con el material adecuado.

d) Informar a los trabajadores directa o indirectamente implicados, de los riesgos existentes, la situación de los elementos en tensión, los límites de la zona de trabajo y cuantas precauciones y medidas de seguridad deban adoptar para no invadir la zona de peligro, comunicándoles, además, la necesidad de que ellos, a su vez, informen sobre cualquier circunstancia que muestre la insuficiencia de las medidas adoptadas.

Sin perjuicio de lo dispuesto en los apartados anteriores, en las empresas cuyas actividades habituales conlleven la realización de trabajos en proximidad de elementos en tensión, particularmente si tienen lugar fuera del centro de trabajo, el empresario deberá asegurarse de que los trabajadores poseen

(14)

conocimientos que les permiten identificar las instalaciones eléctricas, detectar los posibles riesgos y obrar en consecuencia.

2) Realización del trabajo

Cuando las medidas a adoptar, no sean suficientes para proteger a los trabajadores frente al riesgo eléctrico, los trabajos serán realizados, una vez tomadas las medidas de delimitación e información, por trabajadores autorizados, o bajo la vigilancia de uno de éstos.

En el desempeño de su función de vigilancia, los trabajadores autorizados deberán velar por el cumplimiento de las medidas de seguridad y controlar, en particular, el movimiento de los trabajadores y objetos en la zona de trabajo, teniendo en cuenta sus características, sus posibles desplazamientos accidentales y cualquier otra circunstancia que pudiera alterar las condiciones en que se ha basado la planificación del trabajo. La vigilancia no será exigible cuando los trabajos se realicen fuera de la zona de proximidad o en instalaciones de baja tensión.

4.2.4.2.- Disposiciones particulares

1) Acceso a recintos de servicio y envolventes de material eléctrico

El acceso a recintos independientes destinados al servicio eléctrico o a la realización de pruebas o ensayos eléctricos (centrales, subestaciones, centros de transformación, salas de control o laboratorios), estará restringido a los trabajadores autorizados, o a personal, bajo la vigilancia continuada de éstos, que haya sido previamente informado de los riesgos existentes y las precauciones a tomar.

Las puertas de estos recintos deberán señalizarse indicando la prohibición de entrada al personal no autorizado. Cuando en el recinto no haya personal de servicio, las puertas deberán permanecer cerradas de forma que se impida la entrada del personal no autorizado.

La apertura de celdas, armarios y demás envolventes de material eléctrico estará restringida a trabajadores autorizados.

El acceso a los recintos y la apertura de las envolventes por parte de los trabajadores autorizados sólo podrá realizarse, en el caso de que el empresario para el que estos trabajan y el titular de la instalación no sean una misma persona, con el conocimiento y permiso de este último.

(15)

2) Obras y otras actividades en las que se produzcan movimientos o desplazamientos de equipos o materiales en la cercanía de líneas aéreas, subterráneas u otras instalaciones eléctricas

Para la prevención del riesgo eléctrico en actividades en las que se producen o pueden producir movimientos o desplazamientos de equipos o materiales en la cercanía de líneas aéreas, subterráneas u otras instalaciones eléctricas (como ocurre a menudo, por ejemplo, en la edificación, las obras públicas o determinados trabajos agrícolas o forestales) deberá actuarse de la siguiente forma:

A) Antes del comienzo de la actividad se identificarán las posibles líneas aéreas, subterráneas u otras instalaciones eléctricas existentes en la zona de trabajo, o en sus cercanías.

b) Si, en alguna de las fases de la actividad, existe riesgo de que una línea subterránea o algún otro elemento en tensión protegido pueda ser alcanzado, con posible rotura de su aislamiento, se deberán tomar las medidas preventivas necesarias para evitar tal circunstancia.

c) Si, en alguna de las fases de la actividad, la presencia de líneas aéreas o de algún otro elemento en tensión desprotegido, puede suponer un riesgo eléctrico para los trabajadores y, por las razones indicadas en el artículo 4.4 del RD 614/2001 de 8 de junio, dichas líneas o elementos no pudieran desviarse o dejarse sin tensión, se aplicará lo dispuesto en el apartado 4.2.2. de este proyecto.

A efectos de la determinación de las zonas de peligro y proximidad, y de la consiguiente delimitación de la zona de trabajo y vías de circulación, deberán tenerse especialmente en cuenta :

a) Los elementos en tensión sin proteger que se encuentren más próximos en cada caso o circunstancia.

b) Los movimientos o desplazamientos previsibles (transporte, elevación y cualquier otro tipo de movimiento) de equipos o materiales.

(16)

4.3.- ACTIVIDADES. FASES DE TRABAJO

A continuación se detallan las diferentes actividades y las fases de trabajo de cada una de ellas.

4.3.1.- REVISIÓN NORMAL DE LÍNEAS DE AT

Comprobar la disponibilidad de :

• Permisos.

• Planos, croquis, etc. del trabajo a realizar.

• Planificación de trabajo y comprobación de equipos a utilizar.

• Desplazamiento al lugar de trabajo

• Recorrido a pié o vehículo de la línea.

• Inspección visual y toma de datos.

• Medidas y pruebas.

• Desplazamiento a origen.

4.3.2.- REVISIÓN EXHAUSTIVA DE LÍNEAS DE AT

• Permisos.

• Subidas eventuales a apoyos para inspección de elementos.

(17)

4.3.3.- REVISIÓN DE TIERRAS EN LÍNEAS AÉREAS DE AT

• Permisos.

• Revisión de tomas de tierra.

• Trabajos elementales de mejora.

4.3.4.- REVISIONES CON TERMOVISIÓN DESDE TIERRA

• Permisos.

• Desplazamiento al lugar de trabajo.

• Inspección visual y toma imágenes termográficas.

• Análisis y comprobaciones.

4.3.5.- REPARACIÓN DE TIERRAS EN LÍNEAS DE AT

• Permisos.

(18)

• Revisión de tomas de tierra.

• Hincado de picas.

• Excavación, colocación de placas, relleno.

• Medición de toma de tierra.

4.3.6.- TRABAJOS DE TALA Y PODA PARA LÍNEAS AÉREAS DE AT

• Permisos y licencias.

• Delimitación de zonas.

• Trepa.

• Ejecución de la poda y la tala.

• Desmochado.

• Retirada de troncos, broza y desperdicios.

4.3.7.- CAMBIO DE AISLADORES EN LÍNEAS AÉREAS DE AT

• Permisos.

• Subida a apoyo y posicionamiento de materiales y útiles con equipos de protección para ejecución de la operación.

• Desenganche de aislador defectuoso.

• Colocación de nueva cadena.

• Bajada de medios y personal.

(19)

4.3.8.- MONTAJES DE BYPASS EN LÍNEAS AÉREAS DE AT

• Permisos.

• Instalación de latiguillos del bypass con utilización de escaleras de salida a cables, según necesidad.

4.3.9.- MONTAJES DE SEPARADORES, VARILLAS Y OTROS EN LÍNEAS AÉREAS DE AT

• Permisos.

• Instalación de elementos con utilización de escaleras de salida a cables o carrillo de desplazamiento por conductor.

• Desplazamiento a origen

(20)

4.3.10.- REPINTADO DE APOYOS EN LÍNEAS AÉREAS DE AT

• Permisos.

• Proceso de pintado de barras del apoyo

4.3.11.- LIMPIEZA EN TENSIÓN CON CAMIÓN DE AISLAMIENTO EN LÍNEAS AÉREAS DE AT

• Permisos.

• Posicionamiento de camión, materiales y útiles con equipos de protección para ejecución de la operación.

• Proceso de limpieza con chorro de agua a presión o utilización de barquilla aislada.

• Recogida de medios.

4.3.12.- LIMPIEZA A MANO DE AISLAMIENTO EN LÍNEAS AÉREAS DE AT

• Permisos.

(21)

• Subida a apoyo y posicionamiento de útiles con equipos de protección para ejecución de la operación.

• Proceso de limpieza con escaleras de salida o barquilla.

4.3.13.- MONTAJE DE ANTIVIBRADORES EN LÍNEAS AÉREAS DE AT

• Permisos.

• Montaje de antivibradores con escaleras de salida.

4.3.14.- REPARACIÓN DE CONDUCTOR EN LÍNEAS AÉREAS DE AT

• Permisos.

• Reconocimiento de defectos y reparación o sustitución de conductores con carrillo de desplazamiento por cable o escaleras de salida.

(22)

4.3.15.- REPARACIÓN DE CABLE DE TIERRA EN LÍNEAS AÉREAS DE AT

• Permisos.

• Reconocimiento de defectos y reparación o sustitución de cable de tierra con carrillo de desplazamiento por cable o escaleras de salida.

4.3.16.- SUSTITUCIÓN DE HERRAJES EN LÍNEAS AÉREAS DE AT

• Permisos.

• Desmontaje de herraje defectuoso , sustitución y pintado de herraje instalado.

4.3.17.- SUSTITUCIÓN DE TORNILLOS EN APOYOS METÁLICOS EN LÍNEAS AÉREAS DE AT

• Permisos.

(23)

• Desmontaje de tornillo defectuoso , sustitución y pintado de tornillo instalado.

4.3.18.- SUSTITUCIÓN DE BARRA SOLDADA EN APOYOS METÁLICOS DE LÍNEAS AÉREAS DE AT

• Permisos.

• Desmontaje de barra defectuosa, sustitución, soldadura y pintado de barra instalada.

4.3.19.- SUSTITUCIÓN DE BARRA ATORNILLADA EN APOYOS METÁLICOS DE LÍNEAS AÉREAS DE AT

• Permisos.

• Desmontaje de barra defectuosa, sustitución y pintado de barra instalada.

(24)

4.3.20.- EXCAVACIÓN Y HORMIGONADO DE FUNDACIONES PARA APOYOS METÁLICOS DE LÍNEAS AÉREAS DE AT

• Permisos.

• Trazado y excavación.

• Encofrado y hormigonado.

• Retirada de medios.

4.3.21.- ARMADO E IZADO DE APOYOS METÁLICOS EN LÍNEAS AÉREAS DE AT

• Permisos.

• Transporte de apoyo.

• Armado en tierra.

• Izado y nivelado de apoyo.

4.3.22.- TENDIDO DE CONDUCTOR EN LÍNEAS AÉREAS DE AT

• Permisos.

(25)

• Posicionamiento de bobinas y máquina de tendido.

• Colocación de poleas de tendido.

• Tendido con cuerda auxiliar y/o cable piloto.

4.3.23.- TENDIDO DE CABLE DE TIERRA EN LÍNEAS AÉREAS DE AT

• Permisos.

• Colocación de poleas de tendido.

• Tendido con cuerda auxiliar y/o cable piloto.

4.3.24.- DESMONTAJE DE APOYOS EN LÍNEAS AÉREAS DE AT

• Permisos.

• Desengrapado de conductores y cable de tierra.

• Desmontaje de aisladores.

• Cortado de bases.

• Abatimiento con ayuda de grúa si es necesario.

• Despiece y retirada de chatarra a vertedero autorizado.

(26)

4.3.25.- DESMONTAJE DE CONDUCTOR EN LÍNEAS AÉREAS DE AT

• Permisos.

• Desengrapado.

• Bajada a suelo.

• Bobinado manual o con medios mecánicos.

• Retirada a almacén designado o vertedero autorizado.

4.3.26.-DESMONTAJE DE CABLE DE TIERRA EN LÍNEAS AÉREAS DE AT

• Permisos.

• Desengrapado.

• Bajada a suelo.

• Bobinado manual o con medios mecánicos.

• Retirada a almacén designado o vertedero autorizado.

4.3.27.- DESMONTAJE DE FUNDACIONES EN LÍNEAS AÉREAS DE AT

• Permisos.

(27)

• Demoliciones con medios mecánicos.

• Relleno y compactado.

• Retirada de escombros a vertedero autorizado.

4.3.28.- EJECUCIÓN DE ZANJAS PARA LÍNEAS SUBTERRÁNEAS DE AT

• Permisos.

• Excavación manual o con medios mecánicos.

• Señalización y vallado.

• Entibado en caso necesario.

4.3.29.- TENDIDO DE CABLE EN LÍNEAS SUBTERRÁNEAS DE AT

• Permisos.

• Transporte y posicionamiento de bobinas.

• Suspensión de bobinas o posicionamiento sobre remolque.

• Tendido por traslación o extensión sobre la zanja.

• Primer relleno y extendido de cinta señalizadora.

(28)

• Relleno y compactado de zanja.

• Retirada de sobrantes a vertedero autorizado.

4.3.30.- EJECUCIÓN DE PARARRAYOS Y BOTELLAS EN LÍNEAS SUBTERRÁNEAS DE AT

Comprobar la disponibilidad de

• Permisos.

• Preparación de terminales.

• Ejecución de botellas y/o instalación de pararrayos.

4.3.31.- ESTUDIO DE TRAZAS DE LÍNEAS DE AT

• Permisos.

• Planificación de trabajo.

• Medición y/o toma de datos mediante recorrido a pie o en vehículo de la traza.

4.3.32.- TRABAJOS TOPOGRÁFICOS PARA LÍNEAS DE AT

• Permisos.

(29)

• Posicionamiento de bases.

• Toma de datos mediante desplazamientos a pie o en vehículo en el área de trabajo.

4.3.33.- REPLANTEOS DE LÍNEAS DE AT

• Permisos.

• Medición y/o toma de datos mediante recorrido a pie o en vehículo de la traza.

• Estaquillado y señalización de puntos de referencia.

4.3.34.- TRANSPORTE Y ACOPIO DE MATERIALES PARA LÍNEAS DE AT

Carga, transporte y descarga de materiales de forma manual o mediante medios mecánicos.

Acopio de materiales de forma manual o mediante medios mecánicos.

(30)

4.4.- RIESGOS CONSIDERADOS Y MEDIDAS DE PREVENCIÓN

Para analizar el nivel de los riesgos detectados se utiliza el “Método General de Evaluación” que se recoge en el documento denominado “Evaluación de Riesgos Laborales” con los siguientes parámetros.

1.- Severidad de las consecuencias :

Leve: Consecuencia capaz de causar lesiones leves no incapacitantes, y/o una perdida de material. Por ejemplo, cortes y magulladuras pequeñas, irritación de los ojos por el polvo, dolor de cabeza, disconfort, molestias e irritaciones, etc.

Grave: Consecuencia capaz de incapacidades transitorias y/o pérdidas de material grave. Por ejemplo, cortes, quemaduras, conmociones, torceduras, fracturas menores, sorderas, asmas, dermatitis, trastornos musculoesqueléticos, enfermedad que conduce a una incapacidad menor, etc.

Muy Grave: Consecuencia capaz de causar incapacidad permanente, pérdida de materiales muy grave. Por ejemplo, amputaciones, facturas mayores, intoxicaciones, lesiones múltiples, lesiones fatales, cáncer y otras enfermedades crónicas que acorten severamente la vida, etc.

Mortal o catastrófico: puede provocar la pérdida de vida humana.

2.- Probabilidades de la ocurrencia :

Hay que tener en cuenta que la probabilidad es el resultado de dos factores: la frecuencia con la que se presenta la situación de peligro (cuanto más veces se presente, más oportunidades para que pase algo) y posibilidad de que se den todas las circunstancias para que se produzca el daño.

Probabilidad alta: Siempre que se produzca esta situación, lo más probable es que se produzca el daño.

Probabilidad media: El daño ocurrirá en algunas ocasiones.

Probabilidad baja: Es muy raro que se produzca el daño.

3.- Valoración del riesgo :

Una vez que se posee la valoración de los riesgos, se debe preparar un plan de mejora de las condiciones de trabajo. Decidiendo las prioridades y planificando como llevar las medidas de corrección a cabo según sean los resultados de la valoración.

(31)

Riesgo trivial (T): No se requiere acción específica.

Riesgo tolerable (TO): No se necesita mejorar la acción preventiva. Sin embargo se deben considerar soluciones más rentables o mejoras que no supongan una carga económica importante. Se requieren comprobaciones periódicas para asegurar que se mantiene la eficacia de las medidas de control.

Riesgo moderado (M): Se deben hacer esfuerzos para reducir el riesgo, determinando las inversiones precisas. Las medidas para reducir el riesgo deben implantarse en un periodo determinado. Cuando el riesgo moderado está asociado con consecuencias extremadamente dañinas, se precisará una acción posterior para establecer, con más precisión, la probabilidad de daño como base para determinar la necesidad de mejora de las medidas de control.

Riesgo importante (I): No debe comenzarse el trabajo hasta que se haya reducido el riesgo. Puede que se precisen recursos considerables para controlar el riesgo. Cuando el riesgo corresponda a un trabajo que se está realizando, debe remediarse el problema en un tiempo inferior al de los riesgos moderados.

Riesgo intolerable (IN): No debe comenzar ni continuar el trabajo hasta que se reduzca el riesgo. Si no es posible reducir el riesgo, incluso con recursos ilimitados, debe prohibirse el trabajo.

Para calificar y valorar los riesgos se utiliza la siguiente matriz de doble entrada donde se relaciona gravedad y probabilidad (Método general de evaluación) :

A continuación, se van a indicar los riegos determinados para cada una de las actividades y sus fases de trabajo, junto con las medidas de prevención a adoptar.

Ligeramente Dañino (LD)

Dañino (D) Extremadamente Dañino (ED) BAJA Riesgo Trivial

(T)

Riesgo tolerable

Riesgo Moderado (MO) B

MEDIA Riesgo Riesgo Riesgo Importante

PROBABILIDAD M

ALTA Riesgo

Moderado

Riesgo Importante

Riesgo Intolerable (IN)

A

CONSECUENCIAS

(32)

4.4.1.- REVISIÓN NORMAL DE LÍNEAS DE AT

4.4.1.1.- Riesgos

• Caídas de personas al mismo nivel.

• Vehículos (dentro del centro de trabajo).

• Sobreesfuerzos.

• Tráfico (fundamentalmente “in itinere”).

• Picaduras, mordeduras, agresión de animales.

• Estrés térmico.

• Radiaciones no ionizantes.

• Iluminación.

• Carga física.

• Carga mental.

4.4.1.2.- Medidas de prevención a ) Equipo de Protección Personal :

• EPI básico.

• Casco.

• Guantes para riesgos mecánicos.

• Calzado de seguridad.

• Ropa de trabajo.

• Botas de agua.

• Ropa aislante para ambiente frío

• Traje impermeable.

b ) Medios de Protección Colectiva :

• Elementos de señalización y delimitación de zona de trabajo (banderolas, cintas, cadenas, etc.).

• Equipo de alumbrado para trabajos nocturnos.

(33)

c ) Actuaciones Preventivas :

• Mantener el orden y limpieza en el entorno de trabajo.

• Respetar y cumplir las señalizaciones.

• Utilizar en lo posible, los pasos, senderos y caminos ya existentes.

• Utilizar calzado adecuado para hacer frente con garantía a obstáculos e irregularidades propias del terreno donde se desarrollen los trabajos.

• Comunicar a mandos y compañeros las deficiencias observadas en materia de seguridad y corregirlas en sucesivas actuaciones.

• Mantener la coordinación y la comunicación del personal durante los trabajos.

• Formación del personal en los procedimientos de trabajo y uso de herramientas y maquinaria al efecto.

• Seguir un programa de mantenimiento preventivo de equipos, a fin de garantizar su perfecto estado de utilización.

• Desplazar los vehículos y maquinaria por los lugares indicados para ello.

• Utilizar el cinturón de seguridad del vehículo.

• Potenciar los hábitos correctos de trabajo e inculcar la aplicación de técnicas ergonómicas.

• Como medidas de índole general, tener siempre en lugar cercano, (al menos en los vehículos de trabajo), y en estado de buen uso, extintores de incendio para aplicar a un eventual foco de incendio.

• Respetar las reglas de tráfico y tener al día las revisiones técnicas de vehículos.

• Utilizar repelentes o insecticidas en épocas de proliferación de insectos.

• Disponer de los medios necesarios para una primera intervención en caso de mordedura de insectos o animales.

• Hacer uso de ropa aislante en caso de trabajo en ambientes frios.

• No planificar, en lo posible, los trabajos en horas de mayor insolación. Si no fuera posible, utilizar ropa de trabajo adecuada, beber agua regularmente (dotación suficiente de agua) y proteger la cabeza de la radiación solar.

• Tener prevista y utilizar iluminación adecuada para eventuales trabajos nocturnos.

• Organizar el trabajo previendo la necesidad de pausas o paralizaciones.

• Antes de dar por terminado el trabajo, se comprobarán los puntos más significativos para verificar que la realización del mismo ha sido correcta.

(34)

4.4.2.- REVISIÓN EXAHUSTIVA DE LÍNEAS DE AT

4.4.2.1.- Riesgos

• Caídas de personas a distinto nivel.

• Golpes y choques contra o por objetos móviles/inmóviles.

• Vehículos. ( dentro del centro de trabajo)

• Cortes/ Heridas.

• Sobreesfuerzos.

• Tráfico. (fundamentalmente “in itínere”)

• Iluminación.

• Carga física.

• Carga mental

4.4.2.2.- Medidas de prevención a ) Equipo de Protección Personal :

• EPI básico.

• Casco.

• Guantes aislantes.

• Botas de agua.

• Cinturón de seguridad con arnés.

• Bloqueador anticaidas (altoshut).

(35)

• Línea de Vida (conjunto de pértiga, gancho y cuerda).

• Trepolines, trepadores.

• Escaleras especiales con dispositivo anticaidas.

• En los trabajos en altura se empleará siempre cinturón de seguridad y un dispositivo anticaidas anclado a un punto firme.

• En los trabajos de ascenso, descenso y desplazamientos en apoyos se empleará línea de vida, altoshut y cinturón de seguridad con arnés, además de los dispositivos auxiliares necesarios según el trabajo a realizar.

• Se inspeccionará siempre el estado de los apoyos y el terreno en sus alrededores.

• Atención a la solidez y resistencia de anclajes y apoyos sobre los que se va a trabajar. En todo caso se trabajará desde un medio distinto al que presente dudas en cuanto a su resistencia, o asegurar mediante arriostramientos.

• En la ejecución de los trabajos sobre el apoyo en altura, procurar evitar posturas inestables y forzadas.

• Informar a los operarios sobre las normas de uso y métodos de trabajo adecuados para el empleo de escaleras, equipos auxiliares y herramientas.

(36)

• Conducción de vehículo y/o maquinaria automotriz por personal dotado de permiso o habilitación adecuado.

4.4.3.- REVISIÓN DE TIERRAS EN LÍNEAS AÉREAS DE AT

4.4.3.1.- Riesgos

• Vehículos. (dentro del centro de trabajo)

• Contactos eléctricos : directos e indirectos.

• Cortocircuitos/ Descargas eléctricas.

• Arco eléctrico.

• Sobreesfuerzos.

• Tráfico.(Fundamentalmente “in itínere”)

(37)

• Iluminación.

• Carga física.

• Carga mental.

4.4.3.2.- Medidas de prevención a ) Equipo de Protección Personal :

• EPI básico.

• Casco.

• Guantes aislantes.

• Botas de agua.

• Conjunto de puestas a tierra (BT, MT o AT).

• Comprobador de ausencia de tensión.

• Tela vinílica, alfombrillas/mantas aislantes, protecciones de conductor, etc.

(38)

• Conducción de vehículo y/o maquinaria automotriz por personal dotado de permiso o habilitación adecuado.

• Las máquinas dispondrán de las protecciones, resguardos y dispositivos de seguridad adecuados para su uso seguro.

• No emplear prendas con holguras, colgantes, anillos, pulseras, etc. No llevar el pelo largo suelto.

• Evitar existencia de puntas o superficies cortantes o elementos incisivos.

Proteger y señalizar en caso de que no sea posible eliminarlas.

• Utilizar la herramienta adecuada para cada tarea y comprobar su buen estado.

• Aplicar las CINCO REGLAS DE ORO:

1.- Abrir las fuentes de tensión.

2.- Enclavar los aparatos de corte.

3.- Verificar la ausencia de tensión.

4.- Poner a tierra y en cortocircuito.

5.- Señalizar y delimitar la zona de trabajo

• Colocación de pórticos y protecciones aislantes en los elementos en tensión.

• Respetar distancias de seguridad a líneas y circuitos con tensión, sobretodo en el uso de grúas y/o manipulación de elementos bajo líneas en tensión.

(39)

• Utilizar protección auditiva cuando se sobrepasen los límites reglamentarios.

4.4.4.- REVISIONES CON TERMOVISIÓN DESDE TIERRA

4.4.4.1.- Riesgos

• Vehículos. (dentro del centro de trabajo)

• Sobreesfuerzos.

• Tráfico.(Fundamentalmente “in itínere”)

• Iluminación.

• Carga física.

• Carga mental

4.4.4.2.- Medidas de prevención a ) Equipo de Protección Personal :

• EPI básico.

• Casco.

• Tapones o cascos auditivos.

• Botas de agua.

(40)

• Como medidas de índole general, tener siempre en lugar cercano, (al menos en los vehículos de trabajo), y en estado de buen uso, extintores de incendio para aplicar a un eventual foco de incendio.Respetar las reglas de tráfico y tener al día las revisiones técnicas de vehículos.

(41)

4.4.5.- REPARACIÓN DE TIERRAS EN LÍNEAS DE AT

4.4.5.1.- Riesgos

• Caídas de personas a distinto nivel.

• Desplomes, derrumbamientos y desprendimientos

• Golpes y choques contra o por objetos móviles/inmóviles. Rotura elementos de tracción

• Vehículos. ( dentro del centro de trabajo)

• Contactos eléctricos : directos e indirectos.

• Cortocircuitos/ Descargas eléctricas.

• Arco eléctrico.

• Sobreesfuerzos.

• Tráfico. (Fundamentalmente “in itínere”)

• Ruido/Vibraciones.

• Iluminación.

• Carga física.

• Carga mental

4.4.5.2.- Medidas de prevención a ) Equipo de Protección Personal

• EPI básico.

• Casco.
