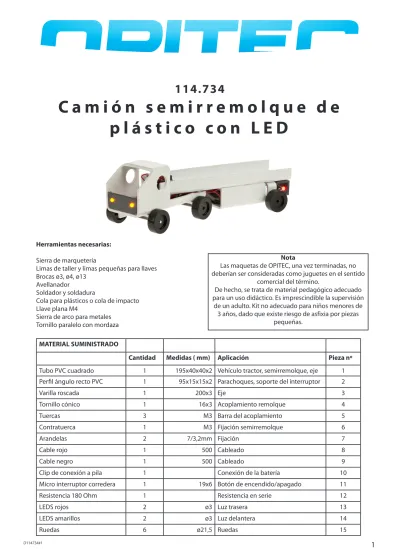

C a m i ó n s e m i r r e m o l q u e d e p l á s t i c o c o n L E D

114.734

C a m i ó n s e m i r r e m o l q u e d e p l á s t i c o c o n L E D

MATERIAL SUMINISTRADO

Cantidad Medidas ( mm) Aplicación Pieza nº

Tubo PVC cuadrado 1 195x40x40x2 Vehículo tractor, semirremolque, eje 1

Perfil ángulo recto PVC 1 95x15x15x2 Parachoques, soporte del interruptor 2

Varilla roscada 1 200x3 Eje 3

Tornillo cónico 1 16x3 Acoplamiento remolque 4

Tuercas 3 M3 Barra del acoplamiento 5

Contratuerca 1 M3 Fijación semirremolque 6

Arandelas 2 7/3,2mm Fijación 7

Cable rojo 1 500 Cableado 8

Cable negro 1 500 Cableado 9

Clip de conexión a pila 1 Conexión de la batería 10

Micro interruptor corredera 1 19x6 Botón de encendido/apagado 11

Resistencia 180 Ohm 1 Resistencia en serie 12

LEDS rojos 2 ø3 Luz trasera 13

LEDS amarillos 2 ø3 Luz delantera 14

Ruedas 6 ø21,5 Ruedas 15

Nota

Las maquetas de OPITEC, una vez terminadas, no deberían ser consideradas como juguetes en el sentido

comercial del término.

De hecho, se trata de material pedagógico adecuado para un uso didáctico. Es imprescindible la supervisión

de un adulto. Kit no adecuado para niños menores de 3 años, dado que existe riesgo de asfixia por piezas

pequeñas.

Herramientas necesarias:

Sierra de marquetería

Limas de taller y limas pequeñas para llaves Brocas ø3, ø4, ø13

Avellanador

Soldador y soldadura

Cola para plásticos o cola de impacto Llave plana M4

Sierra de arco para metales Tornillo paralelo con mordaza

20

40 90

50 145 200

1315

26

2040

Ø 6 Ø 323 Ø 13

25 Ø 3

5 10 15 20

5 10

5 10

5 10

Ø 3

15

36 35 24

5 31

5 30

7,5

12 12

Ø 6 Ø 3

55 55 55

200

3

95

20 55 15

d e f

20 55 15

d

e

d e

20

40 90

50 145 200

1315

26

2040

Ø 6 23

Ø 3 Ø 13

25 Ø 3

5 10 15 20

5 10

5 10

5 10

Ø 3

15

36 35 24

5 31

5 30

7,5

12 12

Ø 6 Ø 3

55 55 55

200

3

95

g h

i

g

g 14

Instrucciones de montaje

1. Transportar las piezas de la plantilla (página 7) al tubo de PVC (1) como se muestra en la imagen. Realizar las perforaciones para la ventana ( ø 13mm) , los ejes (ø 4mm) y el acoplamiento del remolque (ø 3mm) antes de empezar a serrar. Para la ventana, hacer primero una perforación pequeña con una broca (ø 4mm). Hacer el agujero de la parte inferior del vehículo tractor (a) desde abajo con un avellanador. Serrar todas las piezas y lijar los laterales de corte.

Achaflanar las esquinas del eje según la plantilla. Este paso no es imprescin- dible, se puede omitir.

Nota: al cortar hay que asegurarse de que se está siguiendo una línea recta.

Utilizar siempre mordazas de protección. Marcar el centro de todas las per- foraciones a realizar con un punzón o punta para marcar, de modo que se forme una pequeña hendidura.

Hacer las perfora- ciones

ø13mm

ø3mm

Hacer un agujero de ø 3mm y avellanar desde debajo.

Vista superior

Vista inferior

2. Medir y marcar la posición de los dos ejes (d) y (e) sobre la base. Pegarlos con pegamento para PVC o cola de impacto a la base de la pieza (a). Dejar que la cola endurezca.

a

b c

a

a

3. Medir el perfil de ángulo gris (2) según la plantilla (pá- gina 7). Hacer las perforaciones de ø 3mm y las dos de ø 6mm. Lijar las esquinas que sobresalgan con la lima o las limas de llaves, para que quede un orificio rectangular (12x6 mm).

A continuación, serrar todas las piezas (g-i) y lijar los laterales de corte.

4. Insertar los dos LEDS amarillos (14) en los orificios de la pieza (g), como se muestra en la imagen. Asegurarse de que los cátodos (las caras planas) de los leds estén hacia abajo. Fijar con cola.

a ø3mm

avellanar

20

40 90

50 145 200

1315

26

2040

Ø 6 23

Ø 3 Ø 13

25 Ø 3

5 10 15 20

5 10

5 10

5 10

Ø 3

15

36 35 24

5 31

5 30

7,5

12 12

Ø 6 Ø 3

55 55 55

200

3

95

3

j j j

j

j a

b

c f

b

h 11

i

b 13 i

h

Instrucciones de montaje

5. Medir y cortar con la sierra 3 ejes de 55mm de la varilla roscada (3). Lijar los laterales de corte con una lima.

6. Insertar los tornillos cónicos (4) desde abajo en la perfora- ción avellanada de 3mm y enroscar 3 tuercas desde arriba (5) y bloquear a contratuerca.

Para finalizar, colocar una arandela (7).

Introducir un trozo de varilla roscada (j) en cada uno de los 7

5

4

7. Enroscar a los dos extremos de eje que sobresalen una rueda (14), de modo que queden bien aniveladas y el eje pueda girar con facilidad.

15

15

15 15

8. Pegar el compartimiento de las pilas (c) como se se muestra en la imagen, en la parte de abajo del semirremolque (b) con cola para plásticos o cola de impacto. Pegar el soporte del eje (f) de modo que quede alineado con el portapilas. Dejar secar bien la cola.

85

9.Introducir los dos LEDS rojos (13) en los orificios de la pieza (h) y fijar con pegamento. Asegurarse de que los cátodos (la cara plana) de los LEDS miren hacia abajo. Asegurar con cola.

Nota: los cátodos (la pata corta) deben mirar hacia abajo. A continuación, encolar la pieza (h) debajo del semirremolque (b) para que haga de parachoques. Pegar el interruptor de corredera (11) en el perfil (i) con cola para plásticos, como se muestra en la imagen. Encolar el perfil sobre la base del semirremolque, colocarlo en el centro y que quede alineado con el extremo de delante. Dejar secar bien la cola.

15 15

Instrucciones de montaje

10. Introducir la varilla roscada (3) en el soporte para el eje (f). Enroscar una rueda (15) a cada uno de los lados del eje (j), como se describe en el punto 7.

hacer un orificio de ø 4mm

11. Hacer una perforación de ø 4mm en el medio de la pieza (i) para poder pasar el cable.

Cableado:

Esquema del cableado:

12. Soldar la resistencia (12) a la conexión exterior del interruptor (11). Pelar el cable rojo del clip de cone- xión a la pila (10), estañar e introducir a través del orificio en la pieza (h), dirigirlo hacia arriba y soldar a la conexión del centro del interruptor (11).Pelar el cable negro del clip de conexión a la pila, estañar, introducir a través del agujero de la pieza (h) y di- rigir hacia arriba. Soldar los ánodos (pata larga) de los LEDS rojos entre ellos. Del mismo modo, soldar los cátodos (pata corta) el uno con el otro. Hacer lo mismo con los dos LEDS amarillos. Cortar un trozo de 180mm de cable (rojo, 8) y pelar y estañar las dos puntas. Introducir un extremo a través de la perforación (pieza h) y dirigir hacia arriba. Unir el otro extremo con los dos ánodos de los LEDS rojos (13). Cortar otro trozo de cable de 150mm (rojo, 8), pelar y estañar las dos puntas. Introducir una de el- las a través de la perforación y unirla con la punta del cable de 180m retorciéndolas juntas. Soldar a la resistencia (12). Unir el otro extremo con los áno- dos de los LEDs amarillos (14). Cortar un trozo de 180mm de cable negro (9), pelar y estañar. Insertar un extremo a través de la perforación (pieza h) y dirigir hacia arriba. Introducir la punta a través del orificio (pieza h), dirigir hacia arriba y retorcer junto con la punta del cable negro del clip de conexión a la pila (10) para unirlas. Soldar el otro extremo a los dos cátodos de los LEDS rojos (13). Cortar otro tro- zo de cable negro de 150mm (9), pelar e introducir a través de la abertura. Retorcer la punta junto con la del cable negro de conexión a la pila (10) y soldar los tres cables negros entre ellos. Conectar el otro extremo a los cátodos de los LEDs amarillos (14).

Conectar el portapilas al clip de conexión y colocar la pila en el compartimiento (pieza c).

Nota:

¡Soldar con cuidado para evitar tocar las piezas de

PVC! LED rojo LEDamari

rojo negro

180mm

negro 150mm

Instrucciones de montaje

13. Colocar el semirremolque sobre el tornillo (4). Insertar una anilla (7) encima y bloquear a contratuerca (7) de- jando juego para que el semirremolque pueda girar.

14. Accionar el interruptor para encender los faros.

¡Ya está listo!

15. Si se quiere, se puede pintar el vehículo a gusto de cada uno.

20

4090 50

145200

13

15

26

20 40

23

Ø 6 Ø 3

Ø 13

25

Ø 3

5 10 15 20

5

Ø 3 15

363524 531 530

7,5

12 12

Ø 6

Ø 3

555555200

3

95

Instrucciones de montaje

Plantilla M1:1

Tubo de PVC pieza 1 Perfil de PVC

avellanar
