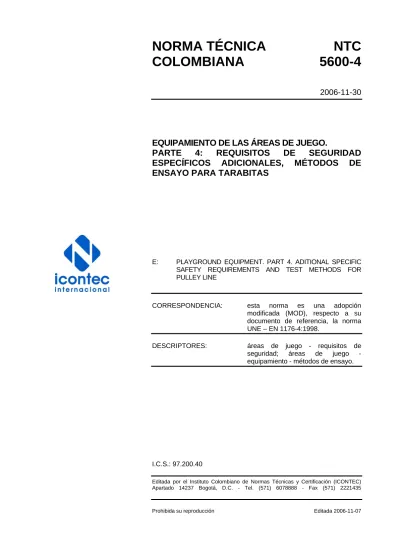

NORMA TÉCNICA
NTC
COLOMBIANA 5600-4
2006-11-30
EQUIPAMIENTO DE LAS ÁREAS DE JUEGO.
PARTE 4: REQUISITOS DE SEGURIDAD
ESPECÍFICOS ADICIONALES, MÉTODOS DE
ENSAYO PARA TARABITAS
E: PLAYGROUND EQUIPMENT. PART 4. ADITIONAL SPECIFIC
SAFETY REQUIREMENTS AND TEST METHODS FOR PULLEY LINE
CORRESPONDENCIA: esta norma es una adopción
modificada (MOD), respecto a su documento de referencia, la norma UNE – EN 1176-4:1998.
DESCRIPTORES: áreas de juego - requisitos de
seguridad; áreas de juego - equipamiento - métodos de ensayo.
I.C.S.: 97.200.40
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 5600-4 fue ratificada por el Consejo Directivo del 2006-11-30.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 177 Seguridad en parques infantiles.
ALCALDÍA MAYOR DE BOGOTÁ -DEPARTAMENTO ADMINISTRATIVO DE BIENESTAR SOCIAL -DABS-
ANDINA JUEGOS Y PARQUES LTDA.
ASOCIACIÓN COLOMBIANA DE JARDINES INFANTILES –JARDINCO–
ASOCIACIÓN NACIONAL DE PREESCOLAR COMPENSAR
INSTITUTO DE DESARROLLO URBANO -IDU- M’ASERCO LTDA.
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ACOPLÁSTICO ADEPARQUES ANDERCOL
ASOCIACIÓN DE COLEGIOS PRIVADOS DE CIUDAD BOLIVAR -ASCORPI-
COLDEPORTES
COLEGIO CANDELARIA LA NUEVA CAFAM
COLSUBSIDIO
CONSEJO COLOMBIANO DE SEGURIDAD EXTRUCOL
INDUSTRIAS ALIADAS S.A.
INSTITUTO DE RECREACIÓN Y DEPORTE –IDRD–
MINISTERIO DE INDUSTRIA Y TURISMO
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales y otros documentos relacionados.
CONTENIDO
Página
1. OBJETO Y CAMPO DE APLICACIÓN ... 1
2. REFERENCIAS NORMATIVAS ... 1
3. DEFINICIONES ... 1
4. REQUISITOS DE SEGURIDAD ... 2
4.1 GENERALIDADES ... 2
4.2 SOPORTES Y PUNTOS DE FIJACIÓN DEL CABLE PRINCIPAL ... 3
4.3 CÁLCULO DE LAS FUERZAS QUE ACTÚAN SOBRE EL CABLE DE UNA TARABITA ... 3
4.4 TOPES ... 3
4.5 CARRO DE DESPLAZAMIENTO ... 3
4.6 ELEMENTO DE SUSPENSIÓN ... 4
4.7 TARABITAS DISPUESTAS EN PARALELO ... 4
4.8 ASIDEROS ... 4
4.9 ASIENTOS ... 5
4.10 VELOCIDAD ... 5
4.11 ALTURA LIBRE DE CAÍDA ... 5
4.12 DISTANCIA LIBRE AL SUELO ... 6
4.13 DISTANCIA LIBRE DEL CABLE ... 7
Página
5. INFORMES DE ENSAYO ... 9
6. INFORMACIÓN A ENTREGAR POR EL FABRICANTE O DISTRIBUIDOR ... 9
ANEXOS
ANEXO A (Normativo)
MÉTODO PARA DETERMINAR EL CORRECTO FUNCIONAMIENTO DE LOS TOPES ... 11 ANEXO B (Normativo)
MÉTODO PARA LA DETERMINACIÓN DE LA VELOCIDAD MÁXIMA DEL CARRO
DE DESPLAZAMIENTO ... 12
FIGURAS
Figura 1. Términos de una tarabita ... 2 Figura 2. Balanceo con el tope cuando hay una velocidad inicial adicional ... 3 Figura 3. Tarabitas de tipo suspensión ... 4-6 Figura 4. Tarabitas de tipo asiento: Determinación de la altura del punto de
fijación, distancia libre del cable, distancia libre al suelo y altura libre de caída ... 7 Figura 5. Área de impacto cuando el carro de desplazamiento se detiene contra
un tope ... 8 Figura 6. Espacio libre y área de impacto vista a lo largo de la dirección del cable ... 8 Figura 7. Ejemplo de espacio de caída en una tarabita ... 9
NORMA TÉCNICA COLOMBIANA
NTC 5600-4
RESUMEN
1 de 13
EQUIPAMIENTO DE LAS ÁREAS DE JUEGO.
PARTE 4: REQUISITOS DE SEGURIDAD ESPECÍFICOS ADICIONALES, MÉTODOS DE ENSAYO PARA TARABITAS
1. OBJETO Y CAMPO DE APLICACIÓN
Esta norma específica los requisitos de seguridad adicionales para tarabitas previstas para instalación permanente para uso infantil. Esta norma es aplicable a tarabitas donde los niños se desplazan a lo largo de un cable por acción de la gravedad.
Esta norma especifica los requisitos que protegerán al niño de daños que no sea capaz de prever cuando se emplee el equipo como está previsto, o de una forma que pueda ser anticipada razonablemente.
No es propósito de esta norma tratar la calidad del equipamiento del juego.
Esta norma ha sido desarrollada con la completa presunción de la necesidad de vigilancia para niños de todas las edades.
Teniendo en cuenta las características del juego en las tarabitas no se recomienda su uso para niños menores de 8 años.
2. REFERENCIAS NORMATIVAS
Los siguientes documentos normativos referenciados son indispensables para la aplicación de este documento normativo. Para referencias fechadas, se aplica únicamente la edición citada. Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección).
NTC 5600-1, Equipamiento de las áreas de juego, Parte 1: Requisitos generales de seguridad y métodos de ensayo.
NTC 5600-2, Equipamiento de las áreas de juego, Parte 2: Requisitos de seguridad específicos adicionales, métodos de ensayo para columpios.
3. DEFINICIONES
Para los propósitos de esta norma se aplican las definiciones dadas en la NTC 5600-1 junto con las siguientes:
NORMA TÉCNICA COLOMBIANA
NTC 5600-4
RESUMEN
2
3.1 Cable de suspensión. Parte de la estructura entre el carro de desplazamiento y el asiento o el asidero.
3.2 Carro de desplazamiento. Elemento móvil que, por acción de la gravedad, desplaza al usuario a lo largo del cable principal. (Véase la Figura 1).
3.3 Flecha. Distancia existente entre la línea horizontal y el centro de la catenaria producida por el peso del cable (véase la Figura 1).
3.4 Llegada. Zona más alejada del punto de inicio que puede ser alcanzada por el usuario desplazándose a través de la zona de recorrido.
3.5 Punto de inicio. Área en la que el usuario puede alcanzar el asidero o el asiento y comenzar el movimiento.
3.6 Tarabita; teleférico. Elemento de un parque infantil en el que el niño puede desplazarse a lo largo de un cable por acción de la gravedad (véase la Figura 1).
3.7 Zona de recorrido. Zona en la que el usuario puede desplazarse libremente.
Llegada, punto de inicio Llegada, punto de inicio Zona de recorrido Asiento Asidero Cable de suspención Tope Carro de desplazamiento Cable principal Puntos de fijación del cable principal
Flecha
Figura 1. Términos de una tarabita
NORMA TÉCNICA COLOMBIANA
NTC 5600-4
RESUMEN
3
