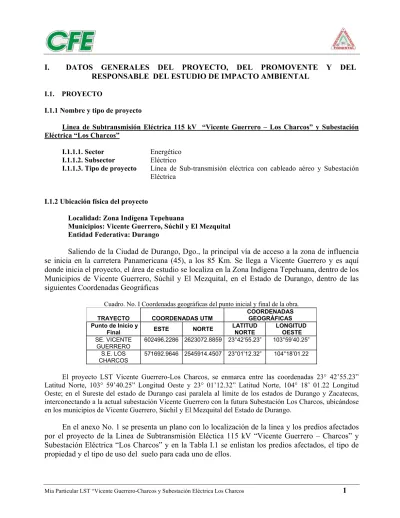

I. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL
RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL
I.1. PROYECTO
I.1.1 Nombre y tipo de proyecto
Linea de Subtransmisión Eléctrica 115 kV “Vicente Guerrero – Los Charcos” y Subestación Eléctrica “Los Charcos”
I.1.1.1. Sector Energético I.1.1.2. Subsector Eléctrico
I.1.1.3. Tipo de proyecto Línea de Sub-transmisión eléctrica con cableado aéreo y Subestación Eléctrica
I.1.2 Ubicación física del proyecto
Localidad: Zona Indígena Tepehuana
Municipios: Vicente Guerrero, Súchil y El Mezquital Entidad Federativa: Durango
Saliendo de la Ciudad de Durango, Dgo., la principal vía de acceso a la zona de influencia
se inicia en la carretera Panamericana (45), a los 85 Km. Se llega a Vicente Guerrero y es aquí
donde inicia el proyecto, el área de estudio se localiza en la Zona Indígena Tepehuana, dentro de los
Municipios de Vicente Guerrero, Súchil y El Mezquital, en el Estado de Durango, dentro de las
siguientes Coordenadas Geográficas
Cuadro. No. I Coordenadas geográficas del punto inicial y final de la obra.
TRAYECTO COORDENADAS UTM COORDENADAS GEOGRÁFICAS
Punto de Inicio y
Final ESTE NORTE
LATITUD NORTE LONGITUD OESTE SE. VICENTE GUERRERO 602496.2286 2623072.8859 23°42’55.23” 103°59’40.25” S.E. LOS CHARCOS 571692.9646 2545914.4507 23°01’12.32” 104°18’01.22
El proyecto LST Vicente Guerrero-Los Charcos, se enmarca entre las coordenadas 23° 42’55.23” Latitud Norte, 103° 59’40.25” Longitud Oeste y 23° 01’12.32” Latitud Norte, 104° 18’ 01.22 Longitud Oeste; en el Sureste del estado de Durango casi paralela al límite de los estados de Durango y Zacatecas, interconectando a la actual subestación Vicente Guerrero con la futura Subestación Los Charcos, ubicándose en los municipios de Vicente Guerrero, Súchil y El Mezquital del Estado de Durango.
En el anexo No. 1 se presenta un plano con lo localización de la linea y los predios afectados
por el proyecto de la Linea de Subtransmisión Eléctica 115 kV “Vicente Guerrero – Charcos” y
Subestación Eléctrica “Los Charcos” y en la Tabla I.1 se enlistan los predios afectados, el tipo de
propiedad y el tipo de uso del suelo para cada uno de ellos.
Tabla I.1.- Clasificación del uso del suelo por tipo de propiedad
TIPO DE PROPIEDAD USO DE SUELO SUPERFICIE (Ha)
Vicente Guerrero Zona Federal 0.6322
Mpio. Vicente Guerrero Carr. Estatal 0.1711
Matorral micrófilo de Prosopis y Acacia 2.4298
Agricultura de temporal 0.5185
3.7516 San Francisco Javier Agricultura de temporal 4.6964 Mpio. Vicente Guerrero
San Pedro Alcántara Matorral micrófilo de Prosopis y Acacia 5.4619 Mpio. Vicente Guerrero Agricultura de riego 1.0154
Pastizal natural 0.9463
Agricultura de temporal 1.0371
8.4607
Ejido La Soledad Matorral micrófilo de Prosopis y Acacia 0.8446
Mpio. Suchil Bosque de galería 0.099
Agricultura de temporal 1.5487
2.4923
Zona Estatal Carretera estatal 0.0937
0.0937
Ejido San Isidro Agricultura de temporal 1.1879
de Murillos. Pastizal natural con matorral xerofilo 0.6243
Mpio. Vicente Guerrero 1.8122
Ejido San Miguel Agricultura de temporal 5.7880
Mpio. Súchil Pastizal natural con matorral xerofilo 2.7017
Pastizal natural 3.2641
Bosque de Encino pino 5.9436
Pastizal inducido 5.0456
Zona estatal (Brecha) 0.0487
22.7917
Zona estatal Zona Estatal 1.6669
1.6669
P.P. Santa Adriana del Pastizal Inducido 3.4178
Fracc. Corralitos Bosque de Encino pino 1.2135
Mpio. Súchil 4.6313
P.P. Bolsa de Fierro y Pastizal inducido 8.7992
Mpio. Súchil
Ejido Súchil Pastizal inducido 0.4450
Mpio. Súchil 0.4450
P.P. Agostadero de la Bosque de Encino pino 1.6368
Sierra de Michis. 1.6368
Mpio. Suchil
Ejido San Juan de Michis Bosque de Encino pino 21.0707
Mpio. Suchil Agricultura de temporal 2.7900
Pastizal inducido 4.3731
Pastizal natural 1.3472
29.5739
NCPE El Alemán Bosque de Encino pino 9.4306
Mpio. Súchil Agricultura de temporal 1.3680
10.7986
Ejido Luís Echeverría Bosque de Encino pino 8.6717 Municipio El Mezquital Agricultura de temporal 0.4551
9.1268
Comunidad Santa Maria Bosque de Encino pino 15.1419 De Ocotan y Xoconoxtle Agricultura de temporal 2.3866
Mpio. Mezquital Pastizal Natural 3.5896
Bosque de Pino encino 26.9958
48.1139
• Coordenadas geográficas de los puntos de inflexión del trazo
En la Tabla I.2 se presentan las coordenadas geográficas de cada uno de los 44puntos de inflexión de la línea de subtransmisión Vicente Guerrero - Los Charcos.
Tabla I.2. Coordenadas geográficas de la LST Vicente Guerrero – Los Charcos y Subestación Los Charcos.
COORDENADAS GEOGRAFICAS Punto de
inflexión Latitud Norte Longitud Oeste
Altitud (m ) Distancia (km) de la SE Vicente Gro. Pi-1 23 42 55.23 103 59 40.25 2001 0.000 Pi-2 23 42 53.40 103 59 39.10 1998 0.108 Pi-3 23 42 51.95 103 59 41.55 2001 0.190 Pi-4 23 42 58.16 103 59 45.67 2003 0.414 Pi-5 23 42 55.94 103 59 49.53 2005 0.543 Pi-6 23 39 58.87 104 01 34.73 2010 6.751 Pi-7 23 38 33.03 104 02 27.50 2045 9.785 Pi-8 23 38 35.78 104 03 07.40 2022 10.918
COORDENADAS GEOGRAFICAS Punto de
inflexión Latitud Norte Longitud Oeste Altitud (m )
Distancia (km) de la SE Vicente Gro. Pi-9 23 38 18.86 104 03 33.00 2032 11.811 Pi-10 23 38 05.14 104 03 44.04 2029 12.336 Pi-11 23 35 51.53 104 04 0.29 2025 16.471 Pi-12 23 35 11.22 104 04 29.48 2063 17.962 Pi-13 23 34 13.19 104 06 08.26 2188 21.282 Pi-14 23 33 29.79 104 06 21.36 2150 22.668 Pi-15 23 32 43.58 104 06 50.12 2175 24.306 Pi-16 23 32 20.93 104 07 21.24 2160 25.430 Pi-17 23 31 21.48 104 08 10.82 2152 27.737 Pi-18 23 30 47.03 104 08 20.71 2185 28.833 Pi-19 23 29 45.27 104 08 12.51 2200 30.746 Pi-20 23 28 32.16 104 08 35.13 2219 33.085 Pi-21 23 28 01.34 104 08 49.46 2251 34.116 Pi-22 23 27 27.07 104 08 50.56 2267 35.171 Pi-23 23 26 44.15 104 08 33.04 2282 36.581 Pi-24 23 24 21.32 104 08 37.26 2376 40.975 Pi-25 23 23 16.11 104 08 47.40 2324 43.001 Pi-26 23 22 36.94 104 09 19.81 2272 44.517 Pi-27 23 21 52.89 104 09 51.96 2188 46.151 Pi-28 23 21 30.37 104 09 55.91 2196 46.852 Pi-29 23 21 0.67 104 09 59.79 2215 47.772 Pi-30 23 16 16.28 104 12 35.71 2344 57.576 Pi-31 23 15 11.19 104 12 58.33 2307 59.678 Pi-32 23 13 20.81 104 14 03.08 2175 63.539 Pi-33 23 13 03.01 104 14 21.26 2207 64.292 Pi-34 23 08 56.70 104 16 17.14 2512 72.553 Pi-35 23 08 48.99 104 16 24.53 2563 72.869 Pi-36 23 07 22.50 104 17 02.22 2594 75.737 Pi-37 23 06 09.35 104 16 52.98 2626 78.002 Pi-38 23 05 46.66 104 16 41.88 2668 78.768 Pi-39 23 04 44.25 104 16 24.95 2782 80.747 Pi-40 23 04 11.33 104 16 23.37 2626 81.760 Pi-41 23 02 53.34 104 16 30.46 2719 84.167 Pi-42 23 02 29.32 104 16 39.66 2795 84.950 Pi-43 23 02 20.32 104 16 41.60 2801 85.233 Pi-44 23 01 12.32 104 18 01.22 2813 88.273
Sistema de Referencia: ITRF-92
I.1.3. Tiempo de vida útil del proyecto
Dentro de las políticas de Comisión Federal de Electricidad, se encuentra el dotar en forma permanente a los poblados beneficiados con este importante servicio como es la energía eléctrica, por lo cual se pretende que con el debido mantenimiento, esta tenga una vida útil igualmente permanente.
Dentro de labores de mantenimiento de la brecha para la lines de subtransmisión las principales serán: dejar que en la superficie utilizada se llegue a restablecer la vegetación natural eliminada, siempre y
cuando la vegetación no interfiera con la línea de subtransmisión la cual será controlada a base de podas y chaponeo, el mantenimiento de postes, cables y demás elementos que conforman la línea de subtransmisión estará en función del Programa que para tal efecto tiene perfectamente definido la Comisión Federal de Electricidad.
La infraestructura de una línea de subtransmisión se considera permanente, sin embargo, la vida útil de las líneas, se calcula por lo general en treinta años, al término de los cuales se renueva la infraestructura de la obra a través de las siguientes adecuaciones:
- Cambio de estructuras de soporte - Cambio de cable de guarda y conductor - Cambio de aisladores
- Aumento o disminución de la capacidad de voltaje - Renovación del sistema de tierras
I.1.4. Presentación de la documentación legal
En los anexos se encuentra la documentación relativa a la propiedad de los predios y la anuencia otorgada a C.F.E. de los predios por donde pasará la LST Vicente Guerrero – Los Charcos y Subestación Los Charcos, para realizar las obras y los trámites ante quien corresponda, para la ejecución de las mismas. I.2. DATOS GENERALES DEL PROMOVENTE
1.2.1 Nombre o razón social
Comisión Federal de Electricidad
1.2.2 Registro Federal de Contribuyentes del promovente
1.2.3. Nombre y cargo del representante legal
Jefe del Departamento de Proyectos y Construcción Divisional
1.2.4. Registro Federal de Contribuyentes del representante legal
.
1.2.5. Dirección del promovente o de su representante legal para recibir u oír notificaciones
Gerencia de Protección Ambienal, CFE Gerencia Divisional de Distribución Norte
I.3 RESPONSABLE DE LA ELABORACIÓN DEL ESTUDIO DE IMPACTO AMBIENTAL 1.3.1. Nombre o razón social
1.3.2. Registro Federal de Causantes (RFC)
Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG
Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG Protegido por IFAI: Art. 3ro. Frac. VI, LFTAIPG
Protección de datos personales LFTAIPG" Protección de datos personales LFTAIPG"
Protección de datos personales LFTAIPG"
II. DESCRIPCIÓN DEL PROYECTO
II.1 Información general del proyecto
II.1.1 Naturaleza del proyecto
Una de las prioridades del Gobierno federal es el de impulsar el desarrollo de la infraestructura básica y de servicios como es el caso de la energía eléctrica, cuyos objetivos se reflejan en bienestar social de las poblaciones rurales tradicionalmente marginadas.
La obra en particular consiste en construir una subestación eléctrica sobre una superficie de 10,000 mts2 y unalínea de subtransmision eléctrica de 88.273 Kms de longitud, en base a tendido de cable de aluminio ACSR 477 soportado principalmente sobre estructuras de postes de madera, con aislamiento de porcelana y sintético, para lo cual será necesario remover la vegetación existente en los 10,000 mts2 que ocupara la subestación eléctrica y en algunas áreas distribuidas a lo largo de los 88.273 Kms de longitud y 18 Mts. de ancho de derecho de vía que ocupara la línea eléctrica
Para la Comisión Federal de Electricidad, el factor ecológico es de suma importancia, es por eso que el cuidado del ambiente es parte fundamental de su filosofía de calidad, su compromiso con la sociedad es que en cada obra de construcción, se deben de mantener sistemas de control que permitan evitar todo tipo de contaminación que deteriore al medio ambiente.
Así mismo la realización de estos proyectos conlleva actividades de protección de los recursos naturales integrando acciones de restauración y conservación forestal a afecto de revertir los impactos ambientales ocasionados por la apertura de brechas para líneas de subtransmision y distribución de energía eléctrica.
En el caso especifico de este proyecto, relativo al establecimiento de la subestación eléctrica “Línea de Sub-transmisión Eléctrica 115 kV “Vicente Guerrero-Los Charcos” y Subestación Eléctrica “Los Charcos”, la Comisión Federal de Electricidad retoma el compromiso institucional de protección ambiental vigente desde 1991, de tal forma que este proyecto se realiza en coordinación con los dueños y poseedores de los terrenos afectados, para lo cual este organismo realizo las gestiones para obtener las anuencias correspondientes a nivel predial, para el cambio de utilización de terreno forestal a establecimiento de infraestructura eléctrica.
La realización de la “Línea de Sub-transmisión Eléctrica 115 kV. “Vicente Guerrero-Los Charcos” y Subestación Eléctrica “Los Charcos” generará cambios en el uso de suelo y en el ambiente, principalmente de la vegetación en zonas de bosques de pino-encino, por tal motivo se requiere autorización previa de la Secretaria del Medio Ambiente y Recursos Naturales (SEMARNAT) tanto en materia de impacto ambiental como se estipula en la Ley General del Equilibrio Ecológico y la Protección al Ambiente (LGEEPA) en su articulo 28 apartados II y VII, y en su reglamento en el articulo 5 apartado V y el Capitulo III, así como en aspectos de cambio de utilización de terrenos forestales, según articulo 58 de la Ley General de Desarrollo Forestal Sustentabley de los articulos del 120 al 127 del reglamento de la misma.
El impacto directo de la obra será el comprendido por la remoción parcial o total de la vegetación, durante las obras de construcción e instalación de la“Línea de Subtransmisión Eléctrica 115 kV. “Vicente Guerrero-Los Charcos” y Subestación Eléctrica “Los Charcos” (instalación de los postes de soporte).
La línea de Subtransmisión (LST) “Vicente Guerrero – Los Charcos”, tendrá su origen en la subestación eléctrica (SE) Vicente Guerrero, ubicada al SW de la Población Vicente Guerrero, municipio
Vicente Guerrero en el Estado de Durango, atravesando localidades de los Municipio de Vicente Guerrero, Súchil y el Mezquital, terminando en la localidad conocida como Los Charcos en el Municipio de El Mezquital, lugar donde se construirá la Subestación eléctrica “Los Charcos”
Esta línea de Subtransmisión tendrá una longitud de 88.273 km, con un ancho de derecho de vía de 18 metros. El proyecto formará parte del sistema eléctrico nacional y constituye una obra nueva, cuya necesidad de construcción deriva de la necesidad de electrificar el medio rural, en este caso la zona indígena de la región del Mezquital Dgo.
Dentro de las actividades que comprende la construcción de las obras del proyecto están todas aquellas que se realizan dentro del derecho de vía, tal es el caso de la apertura de la brecha forestal, lo cual implica un cambio de utilización de terrenos forestales. En el apartado II.1.5 de este capítulo se detallan las superficies requeridas para cada una de las acciones que implican desmonte y/o despalme dentro del derecho de vía referido.
La Comisión Federal de Electricidad, responsable de la ejecución de este proyecto de desarrollo, es un organismo público descentralizado con personalidad jurídica patrimonio propio que se rige por la Ley del Servicio Público de Energía Eléctrica y que dentro de sus funciones principales está la planeación, programación, construcción, generación, transmisión, distribución, operación, mantenimiento y comercialización de energía eléctrica.
II.1.2 Selección del Sitio
La selección del sitio se realizo en base a considerar el punto de interconexión de las nuevas obras, con el sistema eléctrico nacional el cual se localiza en las afueras de la Población de Vicente Guerrero, para lo cual fue necesario trazar distintas trayectorias que no afectaran la reserva de la biosfera de la Michilia, localizada en el extremo sureste del Estado en las coordenadas 23°42’54.05” y 23°01’098” N y los 103°51’41.19” a 104°18’0.67” W de longitud, buscando a la vez que fuera por lugares accesibles y estratégicamente viables para las comunidades a electrificar.
Así mismo se busco la trayectoria y los criterios más factibles técnica, ambiental y socioeconomicamente para la realización de este proyecto, el cual estará orientado a atenuar la incidencia negativa sobre el ambiente y la alteración del suelo.
Para definir la trayectoria definitiva de la línea de subtransmisión eléctrica “Vicente Guerrero – Los Charcos”, se consideraron tanto criterios ambientales, de ingeniería como socioeconómicos.
• Criterios considerados
Los criterios ambientales considerados para la trayectoria del proyecto fueron: De preferencia localizada fuera de un área natural protegida.
Alejada de zonas turísticas o de potencial turístico. Afectar lo menos posible zonas boscosas.
Evitando en lo posible los impactos visuales. Evitando cruzar lagunas, ríos y zonas inundables. Afectando lo menos posible a la vegetación natural.
Entre los criterios de ingeniería evaluados se consideran los siguientes:
Evitar en lo posible el cruce con líneas de transmisión, vías de ferrocarril, carreteras y ríos.
Emplear la infraestructura existente de carreteras y caminos para facilitar el acceso al área de construcción.
Construir preferentemente sobre superficies planas de baja pendiente. Emplear el menor número de puntos de inflexión y número de estructuras.
Entre los criterios económicos están:
No afectar núcleos de población considerando su probable crecimiento.
Factibilidad y facilidad para adquirir anuencia o permiso de paso de los predios afectados. En lo posible evitar cruzar por áreas de cultivo de alto valor.
II.1.3. Ubicación física del proyecto y planos de localización
La línea de Subtransmisión (LST) “Vicente Guerrero – Los Charcos”, tendrá su origen en la subestación eléctrica (SE) Vicente Guerrero, ubicada al SW de la Población Vicente Guerrero, municipio Vicente Guerrero en el Estado de Durango, atravesando localidades de los Municipio de Vicente Guerrero, Súchil y el Mezquital, terminando en la localidad conocida como Los Charcos en el Municipio de El Mezquital, lugar donde se construirá la Subestación eléctrica “Los Charcos”
Esta línea de Subtransmisión tendrá una longitud de 88.273 km, con un ancho de derecho de vía de 18 metros. El proyecto formará parte del sistema eléctrico nacional y constituye una obra nueva, cuya necesidad de construcción deriva de la necesidad de electrificar el medio rural, en este caso la zona indígena tepehuana de la región del Mezquital Dgo.
• Coordenadas geográficas y puntos de inflexión
Las coordenadas geográficas extremas del proyecto LST Vicente Guerrero-Los Charcos, son 23° 42’ Latitud Norte, 103° 59’ Longitud Oeste y 23° 01’ Latitud Norte, 104° 18’ Longitud Oeste; en el Sureste del estado de Durango casi paralela al límite de los estados de Durango y Zacatecas, interconectando a la actual subestación Vicente Guerrero con la futura Subestación eléctrica Los Charcos, ubicándose en los municipios de Vicente Guerrero, Súchil y El Mezquital del Estado de Durango.
En la Tabla II.1 se establecen las coordenadas geográficas de las subestaciones y de los 44 puntos de inflexión que tiene la trayectoria del proyecto. Ver plano escala 1:50,000 en los anexos con la localización de la línea de sub-transmisión.
Tabla II.1. Coordenadas geográficas de la LST Vicente Guerrero – Los Charcos y Subestación Eléctrica Los Charcos.
COORDENADAS GEOGRAFICAS COORD. UTM
Punto de
inflexión Latitud Norte Longitud Oeste Oeste Norte
1 23 42 55.23 103 59 40.25 602496.2286 2623072.8859 2 23 42 53.40 103 59 39.10 602529.2300 2623016.8838 3 23 42 51.95 103 59 41.55 602460.2302 2622971.8777 4 23 42 58.16 103 59 45.67 602342.2249 2623161.8843 5 23 42 55.94 103 59 49.53 602233.2252 2623092.8751 6 23 39 58.87 104 01 34.73 599291.3135 2617626.3968 7 23 38 33.03 104 02 27.50 597814.3614 2614976.1608 8 23 38 35.78 104 03 07.40 596683.3492 2615053.1132 9 23 38 18.86 104 03 33.00 595961.3553 2614528.0465
10 23 38 05.14 104 03 44.04 595651.3630 2614104.0049 11 23 35 51.53 104 04 0.29 595217.7773 2609992.0037 12 23 35 11.22 104 04 29.48 594398.4107 2608746.7848 13 23 34 13.19 104 06 08.26 591609.5164 2606944.3560 14 23 33 29.79 104 06 21.36 591246.5510 2605607.2536 15 23 32 43.58 104 06 50.12 590440.0000 2604181.0000 16 23 32 20.93 104 07 21.24 589562.0000 2603479.0000 17 23 31 21.48 104 08 10.82 588167.0000 2601642.0000 18 23 30 47.03 104 08 20.71 587893.0000 2600581.0000 19 23 29 45.27 104 08 12.51 588137.0000 2598683.0000 20 23 28 32.16 104 08 35.13 587508.8038 2596430.4796 21 23 28 01.34 104 08 49.46 587107.8327 2595480.3986 22 23 27 27.07 104 08 50.56 587082.8673 2594426.3290 23 23 26 44.15 104 08 33.04 587587.9138 2593109.2681 24 23 24 21.32 104 08 37.26 587494.0639 2588715.9788 25 23 23 16.11 104 08 47.40 587218.1344 2586708.8357 26 23 22 36.94 104 09 19.81 586305.1746 2585498.7125 27 23 21 52.89 104 09 51.96 585400.2215 2584138.5796 28 23 21 30.37 104 09 55.91 585292.2470 2583445.5293 29 23 21 0.67 104 09 59.79 585187.2809 2582531.4652 30 23 16 16.28 104 12 35.71 580807.6209 2573760.6801 31 23 15 11.19 104 12 58.33 580175.7049 2571755.5192 32 23 13 20.81 104 14 03.08 578353.8519 2568351.2081 33 23 13 03.01 104 14 21.26 577839.8760 2567801.1468 34 23 08 56.70 104 16 17.14 574584.2291 2560209.4961 35 23 08 48.99 104 16 24.53 574375.2410 2559971.4703 36 23 07 22.50 104 17 02.22 573316.3723 2557306.2470 37 23 06 09.35 104 16 52.98 573590.4841 2555058.1193 38 23 05 46.66 104 16 41.88 573909.5183 2554362.0921 39 23 04 44.25 104 16 24.95 574400.6147 2552444.9977 40 23 04 11.33 104 16 23.37 574450.6667 2551432.9371 41 23 02 53.34 104 16 30.46 574260.7915 2549033.7781 42 23 02 29.32 104 16 39.66 574002.8307 2548293.7190 43 23 02 20.32 104 16 41.60 573948.8457 2548016.6988 44 23 01 12.32 104 18 01.22 571692.9646 2545914.4507 • Áreas naturales protegidas y regiones terrestres prioritarias cercanas al proyecto
A lo largo de la trayectoria de la LST Vicente Guerrero – Los Charcos y Subestación eléctrica Los Charcos., no se cruza por ninguna de las áreas naturales protegidas de competencia de la federación ni del estado, como se puede observar en la Figura II.1, así como tampoco se cruza ninguna de las Regiones Terrestres Prioritarias para la conservación de la biodiversidad establecidas por la Comisión Nacional para el Conocimiento de la Biodiversidad (CONABIO); por otro lado, en lo referente a las Áreas de Importancia para la Conservación de las Aves (AICAS), tampoco interfieren con la trayectoria del proyecto.
En la Tabla II.2 se señalan las localidades cercanas al proyecto, referidas dentro de una distancia máxima de 5 km de la trayectoria de la LST Vicente Guerrero – Los Charcos y Subestación eléctrica Los Charcos.
Tabla II.2 Ubicación de los núcleos poblacionales cercanos a la LST Vicente Guerrero – Los Charcos y Subestación Eléctrica Los Charcos.
Kilometraje
De la LT (km)
Localidad
Municipio
Distancia de
La LT (km)
0.00
Estación Vicente Guerrero
Vicente Guerrero
0.0 (I)
0.37
Vicente Guerrero
Vicente Guerrero
1.60 (D)
2.89
San José del Molino
Vicente Guerrero
3.27 (I)
6.33
San Pedro Alcantar
Vicente Guerrero
0.16 (D)
7.93
San Isidro de Murillos
Vicente Guerrero
1.61 (D)
9.74
La Soledad
Suchil
0.41 (D)
16.70
San Miguel de la Michilia
Suchil
0.38 (I)
37.64
San Juan de Michis
Suchil
0.40 (I)
49.35
El Alemán
Suchil
0.53 (I)
50.07
NCPE El Alemán
Suchil
1.49 (I)
59.73
Luís Echeverría
Mezquital
1.05 (I)
63.41
Mesa San Antonio
Mezquital
0.30 (I)
65.21
Puerta de Guanajuatillo
Mezquital
0.22 (I)
67.19
Los Bajíos
Mezquital
0.54 (I)
68.96
El Cuartillo
Mezquital
1.40 (I)
70.16
La Joya
Mezquital
0.92 (I)
72.06
Laguna del Chivo
Mezquital
0.63 (I)
75.62
Mesa La Gloria
Mezquital
0.98 (D)
87.72
Las Panchas
Mezquital
1.84 (D)
88.27
Aserraderos Los Charcos
Mezquital
0.31 (I)
Nota: Entre paréntesis ( ) se establece la ubicación de la localidad con respecto al margen
de la trayectoria: (D) lado derecho, (I) lado izquierdo, considerando la dirección de la
línea.
En lo que se refiere a la tenencia de la tierra, la trayectoria de la línea de subtransmisión atravesará por predios de propiedad ejidal, comunal y propiedad privada, así como terrenos de propiedad federal y estatal (vías de comunicación y ríos o arroyos). En la Tabla II.3 se resume el número de propietarios y/o predios por donde cruzará la línea.
Tabla II.3. Número de propietarios y/o predios por donde cruzará la LST Vicente Guerrero – Los Charcos y Subestación eléctrica Los Charcos.
Municipio/Edo Propiedad
Ejidal Propiedad Comunal Propiedad privada TOTAL
Vicente Guerrero, Dgo. 3 0 0 3
Suchil, Dgo. 6 0 3 9
El Mezquital, Dgo. 1 1 0 2
Previo al inicio de la construcción de la obra, la Comisión Federal de Electricidad obtuvo las anuencias de construcción por parte de los afectados, siendo para el caso que nos ocupa, las propiedades comunales, ejidales y privadas. Se anexan las anuencias obtenidas de los predios afectados.
II.1.4. Inversión requerida
El monto total aproximado que se requiere para realizar la construcción de las obras que comprende la LST Vicente Guerrero – Los Charcos y Subestación eléctrica Los Charcos es de $ 107’530,000.00 y corresponde a los conceptos que se relacionan en la Tabla II.4.
Tabla II.4. Inversión requerida para el proyecto LST Vicente Guerrero – Los Charcos y Subestación eléctrica Los Charcos.
DESCRIPCION CANTIDAD
S.E. VICENTE GUERRERO (1 ALIMENTADOR 115 kV 2’500,000.00
LST 115 kV VICENTE GUERRERO – LOS CHARCOS 91’,830,000.00
S.E. LOS CHARCOS 13’200,000.00
TOTAL 107’530,000.00
Los costos necesarios para aplicar las medidas de prevención y mitigación deberán
calcularse de acuerdo a las medidas que fije la CONAFOR a través del Fondo Forestal Mexicano.
II.1.5. Dimensiones del proyectoLa superficie total requerida para la construcción y operación del proyecto LST Vicente Guerrero – Los Charcos y Subestación eléctrica Los Charcos es de 159-89-14 ha, la cual corresponden a la longitud total de la línea de subtransmisión (88.273 km) por el derecho de vía del proyecto (18 m) más una hectárea de la Subestación Eléctrica “Charcos”, esta superficie es necesaria para la protección de la línea de subtransmisión, por lo que no se permite el establecimiento de ninguna construcción que pueda interferir con la operación de la LST Vicente Guerrero – Los Charcos y Subestación Eléctrica Los Charcos.
Los valores de superficie que se presentan corresponden a datos brutos que resultan de la multiplicación directa de las dimensiones de la Línea (longitud y ancho) además de la superficie de la subestación “Charcos”, sin considerar a detalle los usos de suelo presentes en la trayectoria del proyecto.
Es conveniente resaltar que en las áreas agrícolas (que representa alrededor del 13.19 % de la trayectoria) sólo se ocupará la superficie de la base de las estructuras, es decir, no se construirá en ellas la brecha de maniobras y patrullaje.
Así mismo, la superficie estimada para este proyecto no incluye los caminos de acceso, ya que solo se ocuparan los ya existentes que se consideran suficientes para el desarrollo de la obra, en algunas áreas que fuera neceario se utilizará el derecho de vía para la brecha de patrullaje y maniobras. Tampoco se incluyen las superficies que se ocuparán para la instalación de los almacenes, ya que éstos estarán ubicados en las poblaciones cercanas al proyecto como son: San Juan de Michis y Charcos para lo cual se ocuparan temporalmente las superficies donde éstos se instalarán.
II.1.6. Uso actual del suelo y/o cuerpos de agua en el sitio y sus colindancias
Los tipos de vegetación y usos de suelo observados a lo largo de la trayectoria de la LST Vicente Guerrero – Los Charcos y Subestación Los Charcos, se resumen en la Tabla II.5; el uso de suelo forestal está básicamente comprendido por bosque de pino-encino, bosque de galeria, bosque de encino-pino y matorral microfilo de prosopis y acacia; y en menor escala encontramos otros tipos de vegetación como son el pastizal natural, pastizal inducido y pastizal natural con matorral xerofilo. Los usos de suelo que se observaron en el área de estudio, además del forestal, son la agricultura de riego y de temporal, zonas federales y zonas estatales
a) Uso forestal
Las áreas con vegetación forestal localizadas dentro del trayecto del proyecto que se verán afectadas por la realización de la obra, representan el 62.019 % y cubren una superficie total de 98.543 ha, en bosque de pino- encino, bosque se encino-pino, bosque de galeria y matorral de prosopis y acacia con uso forestal comercial.
b) Uso agrícola
La superficie con uso agrícola a lo largo del proyecto comprende 20.921 ha con respecto a la superficie total del proyecto representa un 13.167 %, siendo el maíz, fríjol y avena los cultivos principales practicados en el área de influencia.
Uso Pecuario
En cuanto al uso pecuario debido a que se práctica la ganadería extensiva la superficie dedicada a esta actividad, converge con la superficie de uso forestal por lo tanto se realiza en una superficie total de los predios, donde destaca la cría de ganado bovino, sin embargo dentro de la clasificación tenemos una superficie bién identificada como de uso pecuario que corresponde a 36.619 has.que representan un 23.047 % con respecto a la superficie total.
d) Uso de los cuerpos de agua
En las inmediaciones del poblado San Miguel de la Michilía, se localiza la presa Santa Elena, misma que es utilizada para el riego de una gran cantidad de superficie agrícola en la zona de vicente Guerrero y para la cria de peces como tilapia y lobina, además existen varios cuerpos de agua en el trayecto de la línea que son utilizados por los pobladores para uso doméstico y uso pecuario.
Tabla II.5. Uso actual del suelo en la trayectoria del proyecto LST Vicente Guerrero – Los Charcos
USO DE TRAMO Superf.
SUELO TIPO DE VEGETACION (Km) (Ha) %
Agricultura de riego 0.565 1.017 0.640
AGRICOLA
Agricultura de temporal 11.058 19.904 12.527
S u b t o t a l 11.623 20.921 13.167
Bosque de Encino pino 34.480 62.064 39.061
Bosque de galeria 0.055 0.099 0.062
Bosque de Pino encino 14.998 26.996 16.990
FORESTAL
Matorral micrófilo de Prosopis y Acacia 5.213 9.383 5.906
S u b t o t a l 54.746 98.543 62.019
Pastizal natural 5.463 9.833 6.189 Pastizal natural con matorral xerofilo 2.539 4.570 2.876
S u b t o t a l 20.344 36.619 23.047 Zona Federal 0.351 0.632 0.398 OTROS USOS Zona Estatal 1.209 2.176 1.370 S u b t o t a l 1.560 2.808 1.767
TOTAL
88.273 158.891
100.000
CONCEPTO SUPERFICIE (ha)
ZONAS DE CONSERVACION Y
APROVECHAMIENTO RESTRINGIDO O PROHIBIDO
a).- Áreas naturales protegidas 0.0000
b).- Áreas de protección 0.0000
c).- Áreas localizadas arriba de los 3000 metros 0.0000 d).- Terrenos con pendientes al cien por ciento 0.0000 e).- Áreas con vegetación de manglar 0.0000 f).- Áreas cubiertas con vegetación de galería 0.0990 g).- Áreas con selvas perennifolias 0.0000
ZONAS DE PRODUCCION
a).- Terrenos forestales con producción alta 9.5417 b).- Terrenos forestales con producción media 6.1761 c).- Terrenos forestales con productividad baja 73.3432 d).- Terrenos con vegetación forestal de zonas áridas 13.953 e).- Terrenos adecuados para plantaciones 0.0000 f).- Terrenos preferentemente forestales 0.0000
ZONAS DE RESTAURACION
a).-Terrenos forestales con degradación alta 0.0000 b).- Terrenos forestales, sin veg. Forestal y erosión severa 0.0000 c).- Terrenos forestales con degradación media 0.0000 d).- Terrenos forestales con degradación baja 8.7768 e).- Terrenos forestales en proceso de recuperación 0.0000
OTROS USOS
a).- Zonas federales 0.632
b).- Zonas estatales 2.176
c).- Agrícolas 20.921
En la Tabla II.6 se presenta la distribución del uso del suelo y vegetación de la trayectoria de la LST Vicente Guerrero – Los Charcos y Subestación Eléctrica Los Charcos.
Tabla II.6. Distribución del uso de suelo y vegetación de la LST Vicente Guerrero – Los Charcos y Subestación Eléctrica Los Charcos
INICIO (Km) TERMINO (Km) TRAMO (Km) USO DE SUELO
0.000 0.238 0.238 Zona Federal (Subestación )
0.238 0.333 0.095 Carretera Estatal (Carretera Estacion Vte. Gro. – San José del Molino) 0.333 0.391 0.058 Matorral micrófilo de Prosopis y Acacia
0.391 0.504 0.113 Zona Federal FF CC 0.504 3.401 2.897 Agricultura de temporal
3.401 4.693 1.292 Matorral micrófilo de Prosopis y Acacia 4.693 5.073 0.380 Agricultura de temporal
5.073 5.333 0.260 Matorral micrófilo de Prosopis y Acacia 5.333 5.775 0.442 Agricultura de riego
5.775 6.018 0.243 Matorral micrófilo de Prosopis y Acacia
6.018 6.543 0.525 Pastizal natural
6.543 6.728 0.185 Matorral micrófilo de Prosopis y Acacia 6.728 6.830 0.102 Agricultura de temporal
6.830 6.855 0.025 Matorral micrófilo de Prosopis y Acacia 6.855 6.949 0.094 Agricultura de temporal
6.949 8.026 1.077 Matorral micrófilo de Prosopis y Acacia 8.026 8.149 0.123 Agricultura de riego
8.149 9.797 1.648 Matorral micrófilo de Prosopis y Acacia 9.797 9.852 0.055 Bosque de galeria
9.852 9.891 0.039 Matorral micrófilo de Prosopis y Acacia 9.891 10.002 0.111 Agricultura de temporal
10.002 10.041 0.039 Matorral micrófilo de Prosopis y Acacia 10.041 10.790 0.749 Agricultura de temporal
10.790 10.842 0.052 Carretera Estatal ( Brecha La Soledad-San Miguel . de la Michilia) 10.842 11.502 0.660 Agricultura de temporal
11.502 11.849 0.347 Matorral micrófilo de Prosopis y Acacia 11.849 12.888 1.039 Pastizal natural con matorral xerofilo
12.888 12.894 0.006 Carretera Estatal ( Brecha La Soledad-San Miguel . de la Michilia)
12.894 13.726 0.832 Pastizal natural con matorral xerofilo
13.726 13.748 0.022 Carretera Estatal ( Brecha La Soledad-San Miguel . de la Michilia)
13.748 15.924 2.176 Agricultura de temporal
15.924 16.592 0.668 Pastizal natural con matorral xerofilo 16.592 17.613 1.021 Pastizal natural
17.613 18.617 1.004 Bosque de Encino pino 18.617 19.409 0.792 Pastizal natural 19.409 21.047 1.638 Bosque de Encino pino
21.047 23.882 2.835 Pastizal inducido 23.882 24.343 0.461 Bosque de Encino pino
24.343 25.377 1.034 Zona Estatal (Carr. San Miguel - San Juan de Mochis) 25.377 26.305 0.928 Pastizal inducido
26.305 26.979 0.674 Bosque de Encino pino 26.979 33.129 6.150 Pastizal inducido 33.129 36.542 3.413 Bosque de Encino pino 36.542 37.506 0.964 Agricultura de temporal 37.506 39.935 2.429 Pastizal inducido 39.935 40.187 0.252 Agricultura de temporal 40.187 46.150 5.963 Bosque de Encino pino 46.150 46.386 0.236 Pastizal natural 46.386 48.297 1.911 Bosque de Encino pino 48.297 48.810 0.513 Pastizal natural 48.810 50.139 1.329 Bosque de Encino pino 50.139 50.473 0.334 Agricultura de temporal 50.473 51.408 0.935 Bosque de Encino pino 51.408 51.956 0.548 Agricultura de temporal 51.956 52.766 0.810 Bosque de Encino pino 52.766 52.978 0.212 Agricultura de temporal 52.978 59.685 6.707 Bosque de Encino pino 59.685 59.938 0.253 Agricultura de temporal 59.938 62.177 2.239 Bosque de Encino pino 62.177 63.503 1.326 Agricultura de temporal 63.503 64.072 0.569 Bosque de Encino pino 64.072 64.798 0.726 Pastizal natural 64.798 66.102 1.304 Bosque de Encino pino 66.102 66.485 0.383 Pastizal natural 66.485 72.008 5.523 Bosque de Encino pino 72.008 72.144 0.136 Pastizal natural 72.144 73.331 1.187 Bosque de Pino encino 73.331 74.462 1.131 Pastizal natural 74.462 88.273 13.811 Bosque de Pino encino
88.273
En imagen ortofotográfica se presenta la distribución de la vegetación y uso de suelo a lo largo de la trayectoria. Por lo anterior, este proyecto requiere también el cambio de uso de suelo, de acuerdo con el artículo 28 fracción 7ª de la Ley General del Equilibrio Ecológico y la Protección al Ambiente (LGEEPA) y artículo 5 inciso o) de su Reglamento en materia de Evaluación de impacto Ambiental.
II.1.7. Urbanización del área y descripción de los servicios requeridos
Las vías de acceso son uno de los aspectos de gran importancia que se consideran en la
etapa de selección del sitio, ya que al desarrollar los proyectos cerca de las vías de acceso,
disminuye la apertura de más caminos y como consecuencia se reducen los posibles efectos
adversos al ecosistema, así como la reducción de los costos de construcción.
Servicios requeridos
a. Agua
En las etapas de preparación del sitio, se utilizará únicamente agua purificada (garrafón)
para consumo del personal que laboró en las diferentes actividades que comprende esta etapa. En
las etapas de construcción y operación, se utilizará también agua purificada para el consumo del
personal, la cual se adquirirá en establecimientos comerciales.
b. Hospedaje
Para evitar la instalación de campamentos, la mayor parte del personal que se contrate
durante las etapas de preparación del sitio y construcción será de la misma región, de tal manera
que pernocten en sus hogares; para el caso de los trabajadores foráneos se aprovecharán los
servicios de hospedaje que se ofrecen en los poblados cercanos a los proyectos o se contratarán
casas en renta en los poblados aledaños.
c. Alimentación
Para el personal que no sea de la región, se hará uso de los restaurantes o fondas
establecidos en los poblados cercanos al proyecto.
d. Combustible
Se requerirá gasolina y diesel para los vehículos y maquinaria que se utilicen durante el
desarrollo de los proyectos. Éstos se adquirirán en las estaciones de servicio, según se vaya
necesitando, para evitar almacenarlo en grandes cantidades, el mantenimiento de los vehículos se
hará en los centros urbanos cercanos.
Los requerimientos de personal para este tipo de proyecto no son muy grandes, se espera que en total laboren en la obra 79 personas por un período aproximado de 12 meses. La contratación se procurará cubrir con habitantes de los poblados cercanos al proyecto y serán los que realicen los trabajos físicos que comprende el proyecto, con lo cual se reducirán las necesidades de hospedaje, traslado de personal y demanda de otros servicios (Tabla II.9)
El tiempo de trabajo es un turno de 8 horas diarias (8:00 a 16:00 h) en cada una de las actividades que comprende la construcción de la LST Vicente Guerrero – Los Charcos y Subestación Los Charcos.
Por lo anterior se puede asegurar que los servicios con los que cuentan las cabeceras municipales son suficientes para atender las necesidades del proyecto.
Por lo que se refiere a los accesos, a partir de la carretera federal No. 45 y de las cabeceras municipales existen un buen número de caminos de terracería en buen estado que permiten llegar al derecho de vía de la línea de subtransmisión y camino estatal Suchil-Cuesta Blanca.
Con respecto al personal que se ocupará en las diferentes etapas del proyecto, se requerira de mano de obra calificada tanto externa como regional, además del personal de apoyo (jornaleros) que en su mayoria se ocuparan de las comunidades aledañas. (Ver tabla II.9)
Tabla II.9. Personal para la construcción de la LST Vicente Guerrero – Los Charcos y Subestación Los Charcos.
Procedencia de
mano de obra Tipo de empleo Etapa Mano de obra Tipo de Regional Externo Eventual Permanente
Tempo del empleo(días) Calificada 1 1 1 1 120 Preparación del Sitio No calificada 8 1 9 120 Calificada 5 2 5 2 250 Construcción: obra civil y electromecánica No calificada 50 5 55 0 250 Calificada 2 1 3 Indefinido Operación y
Mantenimiento No calificada 3 1 4 Indefinido
TOTAL 69 11 70 9
II.2.-Características particulares del proyecto • Características del proyecto
Tabla II.1. Características del proyecto línea de Subtransmisión LST “Vicente Guerrero – Los Charcos” Capacidad de transmisión: 115 kV
Número de circuitos: 1
Longitud del proyecto: 88.273 km Ancho de derecho de vía: 18 m Puntos de inflexión: 44
Cable conductor (tipo): ACSR 477 KCM
Cable de guarda (tipo): 5/16” de acero galvanizado sin fibra óptica
Aislador (tipo):
Aislador de porcelana 25SPC111 En estructuras de remate y sintético en estructuras de suspensión. En estructuras urbanas de suspensión;
Estructuras de soporte (tipo): Postes de madera de 55’ 60’ 65’ 70’ y 75” y dos postes metálicos tipo tubo troncoconico AD96-P en 3 secciones
Número aproximado de estructuras: 440
Tipo de cimentación:
Relleno con 70% de piedra y 30% de tierra compactada
Sistema de tierras: Alambre Copperweld No. 2 AWG y varilla Copperweld de 5/8”
Protección catódica: Ninguna
Materiales necesarios para la LST Vicente Guerrero - Charcos
DESCRIPCION U. DE M. CANTIDADAbrasadera AB-1 pza. 858
Abrazadera centro p/contraviento brooks pza. 340
Ancla A-1 pza. 771
Arandela Plana de 3/4" pza. 1270
Calavera y ojo 25 C pza. 1922
Conector bipartido S2 pza. 30
Conector p/varilla a tierra pza. 932
Conector UP45R (P/ACSR 477) pza. 237
Cruceta CR1-115 pza. 79
Cruceta CR2-115 pza. 75
Cruceta CS 1 pza. 69
Cruceta de madera laminada pza. 340
Empalme preformado ACSR 477 KCM pza. 164
Gancho bola largo pza. 906
Grapa mordaza GM-1 pza. 1700
Grapa pua a 3/8" pza. 955
Grapa R-4 pza. 882
Grapa remate AL 8 pza. 90
Grapa remate PAL 19 pza. 530
Grapa susp. AL pza. 34
Grapa susp. AL 6 pza. 45
Grapa suspensión AL 13 pza. 294
Perno Ancla PA pza. 771
Perno de ojo P1 pza. 298
Perno de ojo P3 pza. 1020
Perno de ojo P4 pza. 509
Pija 13 pza. 4332
Placa PL 1 pza. 7130
Placa PL 5 pza. 152
Placa PL 6 pza. 6688
Poste de madera 55' pza. 488
Poste de madera 65' pza. 210
Poste de madera 70' pza. 2
Poste de madera 75' pza. 14
Poste de madera 60' pza. 266
Remate PA 5/16" pza. 392
Rozadera R pza. 2528
Sistema doble remate para cable 5/16" pza. 680
Susp. Preformada 477 pza. 1020
Tirante CV115 pza. 300
Tirante de madera sólida pza. 1360
Tirante TS2 pza. 69
Tirantes AB-1 (Jgo = 2 tirantes) pza. 420
Tornillo maq. 19X305 c/tuerca pza. 23
Tornillo maq. 19X356 c/tuerca 14" pza. 1049 Tornillo maq. 19X406 c/tuerca 16" pza. 1360 Tornillo maq. 19X457 c/tuerca 18" pza. 1130 Tornillo maq. 19X508 c/tuerca 20" pza. 120 Tornillo maq. 19X76 c/tuerca 3" pza. 219
Tuerca ojo 3/4" pza. 155
Varilla para tierra ACS 5/8" pza. 940
Varilla roscada 3/4" 0.9 M pza. 80
Alambre ACS No. 4 kgs. 7047
Cable ACSR 477 KCM kgs. 329200
Cable AG 1/4" (BAJANTE) kgs. 345
Cable AG 5/16" kgs. 65850 Aislador Sintético 115SYB111N pza. 1020 Aislador 25SPC111 (PORCELANA) pza. 9668
Materiales necesarios para la Subestación eléctrica “LosCharcos” y Subestación eléctrica
Vicente Guerrero
DESCRIPCION
Subestación Vicente Guerrero Alimentador en 115 kV
Transformador potencial capacitivo (DP) Apartarayos de 90 kV. Tipo estación Motorizadas de operación en grupo. interruptor de potencia 115 kV tipo T.M. Subestación Los Charcos
Apartarrayos de oxidos metálicos
Interruptor de potencia 115 kV de 31.5 kV Cuchillas en operación en grupo tipo ”V” transformador de potencia de 6.25 MVA Extintor en percha de remate
Malla perimetral
dispositivos de potencial capacitivo para comunicación via carrier transformadores de corriente relación 200 X 400 5/5/5
Tablero de control, protección y medición tipo simplex TR-BS (T31) Tablero de control, protección y medición tipo simplex LT-4-50-BS(2L41) Tablero de control, protección y medición tipo simplex (BCO. DE CAP. 34.5 kV) Equipo de sistema OPLAT
Equipo de U.T.R.
Centro de carga de C.A. 200/127 V.
Centro de carga de C.D. 125 VCD
Cargador de baterias de 125 VCD
Cargador de baterias de 48 VCD
Transformador de 45 kVA. 34500/220-127V
Transformador de 45 kVA. 34500/220-127V
Interruptor de potencia de 38 kV 1250
Interruptor de potencia de 38 kV 630
Cuchilla desconectadora de 3 polos tipo CSa-200-3-38-1250
Cuchilla desconectadora tipo CSP-250-1-38-1250
Cuchilla desconectadora de 3 polos tipo CSA-200-3-38-630
Cuchilla desconectadora tipo CSP-200-1-38-630
Cuchilla desconectadora tipo CSP-200-1-38-3
Cuchilla desconectadora tipo CSP-200-1-38-2
Transformador de potenciales relación 170 : 1 20400/120V.
Aislador de porcelana tipo C-34
II.2.1. Programa general de trabajo
El programa general de trabajo que se presenta a continuación tiene por objeto precisar las actividades a realizar y los periodos de tiempo en que se llevará a cabo cada una de éstas; con lo cual se pretende optimizar recursos, mejorando rendimientos que permitan medir el avance y valorizar actividades, previniendo de esta manera necesidades de materiales equipos y recursos económicos.
En la Tabla II.10, se presenta el programa general de trabajo para el proyecto LST Vicente Guerrero – Los Charcos y Subestación Los Charcos.
Tabla II.10. Programa General de Trabajo para la LST Vicente Guerrero – Los Charcos y Subestación Los Charcos
COMISIÓN FEDERAL DE ELECTRICIDAD
DIVISION DE DISTRIBUCION NORTE DEPARTAMENTO DE PROYECTOS Y CONSTRUCCION
2005 2006
Etapa
Actividad
F M A M J J A S O N D E F M A M J J A S O NLevantamiento topográfico
Apertura de la brecha de maniobra
Desmonte del área de armado de estructuras
Preparación del
sitio
Localización de estructuras
Excavación a cielo abierto
Cimentación
Relleno y compactado
Montaje de estructuras
Sistema de tierras
Vestido de estructuras
Tendido y tensado de cables de guarda
Construcción
Tendido y tensado de cable conductor
Etapa preoperative
Etapa operative
Mantenimiento
Operación y mantto. Sustitución de infraestructura
Subestación Eléctrica Los charcos
COMISIÓN FEDERAL DE ELECTRICIDAD
DIVISION DE DISTRIBUCION NORTE DEPARTAMENTO DE PROYECTOS Y CONSTRUCCION
2005 2006
Etapa
Actividad
F M A M J J A S O N D E F M A M J J A S O N OBRA CIVILOBRA ELECTROMECANICA
PUESTA A PUNTO
PUESTA EN SERVICIO
Subestación Eléctrica Vicente Guerrero
COMISIÓN FEDERAL DE ELECTRICIDAD
DIVISION DE DISTRIBUCION NORTE DEPARTAMENTO DE PROYECTOS Y CONSTRUCCION
2005 2006
Etapa
Actividad
F M A M J J A S O N D E F M A M J J A S O N OBRA CIVILOBRA ELECTROMECANICA
PUESTA A PUNTO
PUESTA EN SERVICIO
Las actividades principales para cada una de las etapas del proyecto son las siguientes:
A) Preparación del sitio
• Levantamiento topográfico • Apertura de brecha
• Desmonte de las áreas para armado de estructuras • Localización de estructuras.
• Deslinde del terreno de la subestación eléctrica Los Charcos
B) Construcción
• Obra civil
→ Excavaciones
→ Cimentaciones
→ Relleno y compactado
→ Despalme y nivelación de terracerias
→ Bases de equipos electromecanicos
→ Caseta de control • Obra electromecánica
→ Hincado y armado de estructuras de soporte (postes)
→ Vestido de estructuras
→ Tendido y tensado del hilo de guarda y cable conductor
→ Sistema de tierras
→ Colocación de herraje, buses, transformador de potencia, cable subterraneo, equipo de medición y control.
→ Inspección mayor y menor.
C) Operación y mantenimiento.
• Preoperación de la línea y subestación eléctrica
Operación de la línea (transmisión de energía) y de la subestación eléctrica (reducción de voltaje).
• Mantenimiento de derecho de vía y brecha de maniobras y patrullaje.
II.2.2 Preparación del sitio
Las actividades que se realizarán en la preparación del sitio en la línea de subtransmisión son:
1. Levantamiento topográfico
Durante el levantamiento topográfico se ubica físicamente en el terreno la trayectoria de la línea de sub- transmisión diseñada en gabinete, colocando mojoneras en cada punto de inflexión (PI) localizado.
2. Actividades en el derecho de vía
-Apertura de brecha forestal, maniobras y patrullaje;
Esta actividad consistirá en realizar el desmonte a matarrasa o bién dejando tocones en una franja de 18 metros de ancho correpondientes al derecho de vía, la cual tiene las siguientes funciones principales:
- Permitir las maniobras para el desarrollo de los trabajos durante la etapa de construcción.
- Proteger estructuras y conductores contra la caída de árboles o ramas que puedan ocasionar daños o fallas en la línea.
- Permitir el tendido y tensado de cables conductores y guardas.
- Medio de acceso a la línea de sub-transmisión para su mantenimiento durante la operación de la línea.
-Construcción de las áreas para hincado y armado de las estructuras;
Esta actividad consiste en desmontar a matarrasa una superficie de 18X18 metros (324 metros cuadrados) en cada sitio donde se ubiquen los postes. La finalidad de esta acción es contar con un espacio para realizar el armado y montaje de las estructuras. Una vez concluida la acción, esta superficie de terreno se acondiciona para su regeneración natural, o bien se realizan actividades de revegetacion.
3. Desmonte de las áreas para armado de estructuras
-Desmonte. La realización del desmonte se hará en forma manual con la ayuda de motosierras, hachas
y machetes; el derribo se realizará de la siguiente manera:
a) Desmonte a matarrasa permanente con despalme. Esta actividad se ejecutará en una franja central de 8 m de ancho (brechas de maniobra y patrullaje), a lo largo de la trayectoria de la línea de subtransmisión (88.273 km), en todas aquellas zonas donde sea posible utilizarlas para el tránsito de vehículos y maquinaria; adicionalmente, esta actividad también se llevará a cabo en el área que ocuparán las bases de las estructuras.
b) Desmonte selectivo de manera temporal, dejando tocones. Se aplicará, de ser necesario, en el derecho de vía donde sea factible principalmente en las áreas que sustenten vegetación arbórea y que pueda interferir con la operación de la línea de subtransmisión, excepto en las áreas de maniobras y patrullaje y brechas de tendido y tensado del cable conductor y de guarda.
Se basa en verificar en campo los planos de perfil donde aparecen indicadas las mojoneras y estacas necesarias para la localización de estructuras. CFE coloca una mojonera en el centro del lugar donde se localizará cada estructura indicando el número y tipo de poste; posteriormente se verifican los puntos más sobresalientes del perfil.
Actividades para la apertura de la brecha forestal:
-Derribo;
Esta operación consiste encortar el tronco en la base, dejando las raíces; es la actividad más peligrosa en las operaciones forestales, por lo que requiere personal bien capacitado, ver Figura II.1 (aa, bb y cc).
Procedimiento y recomendaciones para el derribo
a) Se deberá elegir cuidadosamente la dirección de caída del árbol la cual dependerá de la inclinación del árbol, viento, obstáculo en la dirección de la caída y en el suelo de la vegetación que permanecerá en pie de la existencia de nidos, madrigueras o presencia de fauna entre otros.
b) Se deberá elegir dos rutas de escape, evitando que el árbol caiga del derecho de vía hacia los lados en ángulo aproximado de 45 grados, los cuales deben ser despejados.
c) El derribo se iniciará haciendo una muesca en el tronco la que debe penetrar hasta un quinto o un cuarto de diámetro del árbol, después se hace el corte de caída, que debe de ser horizontal y su posición debe de ser de 2,5 a 5 cm. Sobre la base de la muesca si el diámetro del árbol fuera mayor que la longitud de la barra, habrá que cambiar la posición de la motosierra varias veces.
d) En el caso de un árbol inclinado el derribo deberá hacerse en un ángulo cercano a 30 grados con respecto a la inclinación, en este caso la muesca debe ser orientada en la dirección de la caída. La bisagra deberá hacerse más angosta en el lado de la inclinación y más ancha en el lado hacia donde se desea girar el árbol o la caída. Además de lo anterior una cuña introducida en el lado de la inclinación ayudará a dirigir la caída del árbol, si el árbol es pequeño, el corte de caída se hace en tres secciones, procurando formar un triángulo y después se corta la punta del eje del triángulo por el sentido opuesto de la muesca.
-Desrrame;
Esta actividad se hará inmediatamente después del derribo para no dejar árboles encimados sin desramar lo cual dificulta grandemente el desrame posteriormente, ver Figura II.1 (dd, ee y ff).
Procedimiento y recomendaciones para el desrame.
a) Se adoptará una secuencia de trabajo metódico siguiendo los anillos de las ramas.
b) Cuando el árbol se encuentra sobre el suelo las ramas de la parte inferior de los dos anillos se cortarán en un movimiento antes de que el operador avance hasta los próximos dos anillos.
c) Cuando el árbol descansa en el suelo se deberá dar vuelta una vez que el operador llega a la copa. Las ramas que aún permanecen en el tronco se cortan a medida que el operador regresa hacia la base.
d) Cuando el árbol es grande, primero se eliminarán las ramas que obstaculizan el trabajo cortando las ramas en dos partes o más; cuando existe peligro de rajaduras en la base es muy importante observar la tensión de la madera. Cuando la rama es grande, se corta primero el lado bajo compresión, se retira la barra antes de que quede apretada en el corte, después se corta el otro lado. Es muy importante no esperar a que el árbol derribado se seque porque aumentan los riesgos de accidente con el rebote de la barra, ya no es fácil observar cuál lado de las ramas está bajo compresión y cuál bajo tensión, además pueden anidar animales peligrosos, además la madera se va endureciendo.
-Trozado;
Esta actividad es sumamente importante sobre todo cuando se pretende dar un uso comercial a la madera pues un mal trozado le resta valor comercial, ya que en el mercado se manejan medidas estándar en múltiplos de 2 pies (medida inglesa), ver Figura II.1 (gg).
Procedimiento para el trozado.
El motosierrista deberá clasificar la calidad de la troza con precisión para cortar las medidas exactas que tienen demanda en el mercado; a menos que el interesado requiera de medidas especiales, por lo que se recomienda tener claridad en cual será destino de los productos.
II.2.3 Descripción de obras y actividades provisionales del proyecto
A continuación se desglosa las actividades provisionales consideradas para la LST Vicente Guerrero – Los Charcos y Subestación eléctrica Los Charcos
-Almacenes y bodegas
En estos sitios se guardará únicamente el equipo, herramienta y maquinaria necesaria durante la preparación del sitio y construcción de la obra, al término de la cual se desmantelarán.
Los almacenes requeridos para el proyecto en estudio estarán ubicados en las poblaciones cercanas al proyecto como son: San Juan de Michis y Charcos.
Los almacenes y bodegas normalmente fluctúan en 10,000m2, estos consisten en una casa de multipanel de 30 a 50 m2 y el resto del área se delimita con alambre de púas o malla ciclónica. Las dimensiones exactas de almacenes y bodegas que se requieran para este proyecto se definirán cuando dé inicio la construcción.
-Campamentos
Para la construcción de esta línea de subtransmisión no será necesaria la instalación de campamentos puesto que la mayoría de los trabajadores se contratarán en los poblados cercanos al área del proyecto y podrán pernoctar en sus hogares. De contratarse trabajadores foráneos éstos podrán usar la infraestructura (hoteles y casas de renta) que existan en las localidades cercanas a la obra.
-Bancos de material
Para la ejecución del proyecto no será necesaria la apertura de bancos de material, ya que en las cimentaciones se utilizará el mismo material producto de las excavaciones y forma de relleno y compactado una vez instaladas las estructuras de soporte. Para la construcción de la subestación Los Charcos, se utilizará el mismo material de los cortes de terreno para su nivelación y en caso de ser necesario se adquirirá en los bancos de material autorizados más cercanos a la obra.
II.2.4 Etapa de construcción
Se consideran en esta etapa todas las actividades que ocurren después del desmonte hasta la puesta en operación de la LST.
-Excavación a cielo abierto:
Son las excavaciones que se efectuarán para formar la sección de desplante en las áreas de las estructuras de soporte y se ubican de acuerdo con las dimensiones del proyecto.
El material sobrante residual (el material que no sea compactable) se dispersará en el área cuando las partículas que lo formen sean pequeñas; en caso contrario se trasladarán a lugares adecuados para su posterior utilización.
Se tomarán las medidas necesarias para evitar que las excavaciones puedan originar accidentes a personas, animales y vehículos, cercándolas con una base de alambre y colocándoles señales adecuadas, durante la excavación y hasta su relleno y compactación
-Relleno y compactado
Antes de montar el cuerpo superior de la estructura de soporte, Comisión Federal de Electricidad revisa la nivelación y una vez aprobada, se procede a rellenar la excavación con el material que se extrajo de la misma y se compacta.
Para el caso de laderas y zonas muy lluviosas se prevé la construcción de drenajes superficiales para encausar el agua hacia los sitios donde no afecte la erosión a la estructura ni al terreno en general.
-Montaje y armado de estructuras:
El material para las estructuras de soporte se concentra y distribuye en los almacenes y bodegas provisionales en localidades cercanas a la trayectoria de la línea, desde donde se traslada a las áreas de armado. Una vez concluida la cimentación, se arman las diferentes partes y se montan con el procedimiento de montaje con pluma flotante.
- Vestido de estructuras.
Consiste en colocar en los lugares correspondientes de la estructura de soporte los herrajes, aisladores y accesorios en general. Se colocarán aisladores sintéticos y de porcelana. Se colocarán mediante una maniobra sencilla sosteniendo el cable conductor con un montacargas y tenazas especiales para detener el cable, se coloca la cadena en el herraje correspondiente de la estructura y se engancha con la clema al cable conductor.
- Tendido y tensado del cable de guarda
Consiste en colocar el cable de acero galvanizado calibre 5/16” sin fibra óptica y los herrajes correspondientes y accesorios necesarios a fin de sujetarlos de las cadenas de aisladores, la instalación de separadores cuando se necesiten y, en general, la ejecución de empalme en tramos de cable conductor, la instalación de puentes y remates en los postes, y tensar el cable para que tenga la tensión requerida y que quede a una altura determinada del suelo.
La maniobra de tensado consiste en elaborar un programa de tendido para optimizar el kilometraje de cada carrete. Se coloca una máquina tensionadora en el claro de un poste o en las áreas de maniobras para el tendido de cable; por el otro lado del poste se instala una máquina pilotera, que liberará poco a poco el cable piloto que guiará al cable de acero y, posteriormente, el cable de guarda. Una vez tendido el tramo programado se procede a tensionarlo y rematarlo con los herrajes correspondientes.
Para todo lo anterior se requiere de equipo de comunicación portátil y una cuadrilla de personal consistente en un sobrestante con experiencia en este tipo de trabajo, dos operadores de las máquinas tensionadora y pilotera y seis ayudantes generales.
Para la S.E. Vicente Guerrero se llevarán a cabo las siguientes actividades: • Instalación de un alimentador en 115 kV con su equipo de seccionamiento • Instalación de un transformador potencial capacitivo (DP) y trampa de onda • Instalación de apartarayos de 90 kV. Tipo estación
• Instalación de motorizadas de operación en grupo. • Instalación de interruptor de potencia 115 kV tipo T.M.
Para la S.E. “Los Charcos” se llevarán a cabo las siguientes actividades:
• Instalación de banco de transformación de potencia de 6.25 MVA de capacidad con relación de 115/34.5 kV con cero alimentador de linea en 115 kV y dos alimentadores en media tensión.
o El arreglo que se presenta en alta tensión es en bajo relieve cn perchas tipo “A” y soporteria tubular para la instalación del equipo eléctrico (cuchillas, TC’s, DP, apartarrayos, etc.). En media tensión barra principal, barra auxiliar con bahia normalizada para 34.5 kV.
• Instalación de apartarrayos de oxidos metálicos, para sistemas de 115 kV tensión de designación 90 kV.
• Instalación de dispositivosa de potencial capacitivo para comunicación via carrier • Instalación de interruptor de potencia 115 kV de 31.5 kV
• Se instalaran cuchillas en operación en grupo tipo ”V” • Instalación de transformador de potencia de 6.25 MVA • Se colocará extintor en percha de remate
• Instalación de malla perimetral
• Instalación de fosa recolectora de aceite y rejilla
• Instalación de transformadores de corriente relación 200 X 400 5/5/5 • Para la Caseta de control se instalará el siguiente equipo:
Tablero de control, protección y medición tipo simples TR-BS (T31) Tablero de control, protección y medición tipo simples LT-4-50-BS(2L41) Tablero de control, protección y medición tipo simples (BCO. DE CAP. 34.5 kV) Equipo de sistema OPLAT
Equipo de U.T.R.
Centro de carga de C.A. 200/127 V. Centro de carga de C.D. 125 VCD
Cargador de baterias de 125 VCD
Cargador de baterias de 48 VCD (Comunicación carrier)
• El Equipo a intalar en media tensión es el siguiente:
o 1 transformador de servicios propios de 45 kVA. 34500/220-127V
o Interruptor de potencia de 38 kV 1250 A. nominales 25 kA de corto circuito, medio
de extinción SF6 o vacio SI-200-VAC-3-25-1250.
o Interruptor de potencia de 38 kV 630 A. nominales 25 kA de corto circuito, medio
de extinción SF6 o vacio SI-200-VAC-3-25-630.
o Cuchilla desconectadora de 3 polos tipo CSa-200-3-38-1250, montaje horizontal,
mecanismo de operación en grupo.
o Cuchilla desconectadora tipo CSP-250-1-38-1250, montaje vertical, operación
monopolar con pértiga.
o Cuchilla desconectadora de 3 polos tipo CSA-200-3-38-630, montaje horizontal
mecanismo de operación en grupo.
o Cuchilla desconectadora tipo CSP-200-1-38-630, montaje vertical, operación
monopolar con pértiga.
o Cuchilla desconectadora tipo CSP-200-1-38-3, montaje vertical, operación
monopolar con pértiga.
o Cuchilla desconectadora tipo CSP-200-1-38-2, montaje vertical, operación
monopolar con pértiga.
o Transformador de potenciales relación 170 : 1 20400/120V.
o Aislador de porcelana tipo C-34
o Apartarrayos de óxidos metálicos ASOM-30E- para operar en 34.5 kV
o Columna de 34.5 kV.
• Se instalará un banco de capacitares en media tensión de 0.625 MVAR.
II.2.5 Etapa de operación y mantenimientoEtapa preoperativa
Después de que LST Vicente Guerrero – Los Charcos y Subestación Eléctrica Los Charcos quede concluida se procede a realizar las actividades de revisión y recepción de la misma.
Revisión. Actividad que consiste en verificar que la línea y subestación hayan sido construidas de
acuerdo con las especificaciones de construcción de CFE. Entre otras especificaciones, se verifica el cumplimiento con la legislación ambiental vigente aplicable, las especificaciones de protección ambiental contractuales y los términos y condicionantes que se hayan establecido en el dictamen de impacto ambiental correspondiente.
Recepción.- Actividad que consiste en recibir oficialmente, por parte del área de transmisión de CFE, mediante un acta de entrega-recepción las obras después de haber revisado y verificado la obra ya terminada.
Etapa operativa
Esta etapa iniciará desde el momento en que la LST Vicente Guerrero – Los Charcos y Subestación Eléctrica Los Charcos sea energizada y dada de alta en el Sistema Eléctrico Nacional. Su única función de la linea será la de transmitir el flujo eléctrico, con una potencia de 115 kV, desde la SE Vicente Guerrero a la SE Charcos en forma permanente y continua. Este constante flujo eléctrico sólo se vería interrumpido cuando las actividades de mantenimiento de las obras así lo requieran o por algún accidente fortuito. La función de la subestación eléctrica Los Charcos será reducir el voltaje de 115 kV a 34.5 kV y distribuirla a la linea troncal de distribución.
Para detectar cualquier falla en el sistema se cuenta con un equipo de seguridad automático que interrumpe el flujo eléctrico que sólo se restablece hasta que la causa de la falla haya sido eliminada totalmente por el equipo de supervisión.
En la Figura II.2 se presenta el diagrama de flujo de la operación de la LST Vicente Guerrero – Los Charcos y Subestación Los Charcos
Figura II.2 Diagrama de flujo de la operación del proyecto. Etapa de mantenimiento
Con el fin de garantizar la continuidad en el suministro de energía eléctrica y la conservación en forma adecuada de los elementos que conforman la LST Vicente Guerrero – Los Charcos y Subestación Eléctrica Los Charcos, es necesario contar con un programa de mantenimiento de cada uno de los elementos que la componen.
Para el mantenimiento de la línea de sub-transmisión se aplican los siguientes tipos de mantenimiento:
a) Mantenimiento preventivo b) Mantenimiento correctivo c) Mantenimiento predictivo
→ Mantenimiento preventivo
Tiene como objetivo evitar las interrupciones de la transmisión del fluido eléctrico por las líneas, mejorando la calidad y continuidad en su operación y es consecuencia de las inspecciones programadas.
→ Mantenimiento correctivo
Es el que se realiza en condiciones de emergencia, o de las actividades o fallas que quedén fuera del control del mantenimiento preventivo. Busca contar con los recursos suficientes (humanos y materiales, principalmente) a fin de lograr el menor tiempo de interrupción. Este tipo de situaciones no son deseables, ya que afectan los índices de disponibilidad de fluido eléctrico de la línea.
→ Mantenimiento predictivo
Tiene la finalidad de “combinar” las ventajas de los dos tipos de mantenimiento anteriores para lograr el mismo tiempo de operación, eliminando el trabajo innecesario. Este mantenimiento exige mejores
FUENTE GENERADORA DE ENERGÍA ELÉCTRICA LINEAS DE DISTRIBUCION SISTEMA AUTOMÁTICO DE SEGURIDAD
LÍNEA DE SUBTRANSMISION SE VICENTE
