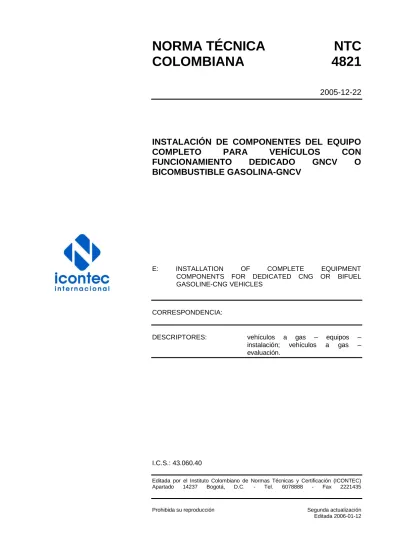

NORMA TÉCNICA
NTC
COLOMBIANA
4821
2005-12-22
INSTALACIÓN DE COMPONENTES DEL EQUIPO
COMPLETO
PARA
VEHÍCULOS
CON
FUNCIONAMIENTO
DEDICADO
GNCV
O
BICOMBUSTIBLE GASOLINA-GNCV
E: INSTALLATION OF COMPLETE EQUIPMENT COMPONENTS FOR DEDICATED CNG OR BIFUEL GASOLINE-CNG VEHICLES
CORRESPONDENCIA:
DESCRIPTORES: vehículos a gas – equipos – instalación; vehículos a gas – evaluación.
I.C.S.: 43.060.40
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. 6078888 - Fax 2221435
Prohibida su reproducción Segunda actualización
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 4821 (Segunda actualización) fue ratificada por el Consejo Directivo del 2005-12-22. Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 160 Gas Natural Comprimido.
ACERCAR ASOPARTES
AUTOFRANCIA LTDA.
BUREAU VERITAS COLOMBIA
CDP– ASOCIACIÓN TÉCNICA AUTOMOTRIZ
EMPRESAS PÚBLICAS DE MEDELLÍN E.S.P ENERGAS
ENERGÍA AZUL S.A.
ENERGÍA VERDE GNV LTDA. ESE DE COLOMBIA
GAS COMPRIMIDO DEL LLANO S.A. GAS NATURAL ESP S.A.
G&M
GM COLMOTORES
GAS NATURAL COMPRIMIDO S.A. GNV COLOMBIA S.A.
HIDROPROB S.A. HIDROTEST LTDA. JUANAUTOS LLANOGAS
MADIGAS INGENIEROS S.A. MARCLAIS DE COLOMBIA OXÍGENOS DE COLOMBIA SERVICONFORT
SUPERTROIL CONTROLS LTDA. VILLAGAS
VRTEC LTDA
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ASENTUR AUTOGAS
BUSES ARMENIA BUSSCAR
CAMPEROS DEL CAFÉ CDT DEL GAS
CENTROGAS Y GASES DE BOYACÁ CESVI COLOMBIA S.A.
COMPAÑÍA COLOMBIANA AUTOMOTRIZ S.A. CONGAS
EMPRESA COLOMBIANA DE PETRÓLEOS -ECOPETROL-
EMPRESA COLOMBIANA DE PETRÓLEOS -ECOPETROL-ICP
ENVIRO GAS SYSTEMS DE COLOMBIA ESTRUMONT LTDA.
G.M. COLMOTORES
GAS COMPRIMIDO DE COLOMBIA GAS NATURAL DEL CENTRO GASAUTO
GASES DE OCCIDENTE GASES DE RISARALDA GASES DEL ORIENTE GASES DEL TOLIMA GASVECOL S.A. GECOLSA GNV MOTOR
GRUPO DE ESTUDIO EN EFICIENCIA ENERGÉTICA Y MEDIO AMBIENTE CORUNIVERSITARIA
HENKEL COLOMBIA S.A.
MINISTERIO DE COMERCIO, INDUSTRIA Y TURISMO
MINISTERIO DE MINAS Y ENERGÍA MINISTERIO DE TRANSPORTE OXÍGENOS DE COLOMBIA PROMIGAS SOFASA SOMOS LLANTAS SUPERINTENDENCIA DE INDUSTRIA Y COMERCIO TECNIGAS LTDA.
TORNILLOS Y COMPLEMENTOS LTDA. UNIVERSIDAD DE ANTIOQUIA
UNIVERSIDAD DE LOS ANDES UNIVERSIDAD JAVERIANA
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC 4821 (Segunda actualización) RESUMEN
2
INSTALACIÓN DE COMPONENTES DEL EQUIPO COMPLETO PARA VEHÍCULOS CON FUNCIONAMIENTO DEDICADO GNCV O BICOMBUSTIBLE GASOLINA-GNCV
1. OBJETO
Esta norma establece los requisitos para el proceso de instalación de los componentes del equipo completo para vehículos con aplicación bicombustible y dedicado. Esta norma contempla la evaluación del vehículo antes de la instalación, la instalación de los componentes y la evaluación del vehículo después de la instalación.
La norma es aplicable a la instalación de los componentes y cilindros, previa aprobación de los mismos bajo la NTC 4830 (Partes 1 a 19) y NTC 3847, respectivamente, o bajo otras especificaciones técnicas equivalentes.
La norma es aplicable para los componentes de los sistemas que tienen principios de funcionamiento tanto de presión positiva como de presión negativa, que funcionan con GNCV a una presión máxima de trabajo de 20 MPa (2 900 psig).
La norma no cubre la instalación de sistemas de combustible para vehículos que funcionen con Gas Licuado del Petróleo (GLP) o Gas Natural Licuado (GNL).
2. REFERENCIAS NORMATIVAS
Las siguientes normas contienen disposiciones que, mediante la referencia dentro de este texto, constituyen la integridad del mismo. En el momento de la publicación eran válidas las ediciones indicadas. Todas las normas están sujetas a actualización; los participantes, mediante acuerdos basados en esta norma, deben investigar la posibilidad de aplicar la última versión de las normas mencionadas a continuación:
NTC 3847:2002, Cilindros de alta presión para almacenamiento de gas natural utilizado como combustible para vehículos automotores.
NTC 4822:2000, Talleres de servicio para vehículos que utilizan gas natural comprimido
NTC 4824:2000, Conectores de llenado para vehículos que funcionan con gas natural comprimido. NTC 4828:2001, Métodos de inspección de cilindros y sus sistemas de montaje empleados en vehículos que operan con gas natural comprimido.
NORMA TÉCNICA COLOMBIANA
NTC 4821 (Segunda actualización) RESUMEN
3
NTC 4830-1:2000, Componentes del sistema de combustible para vehículos que funcionan con gas natural comprimido. Parte 1. Definiciones y requisitos generales.
NTC 4830-4:2000, Componentes del sistema de combustible para vehículos que funcionan con gas natural comprimido. Parte 4. Válvula manual.
NTC 4830-5:2000, Componentes del sistema de combustible para vehículos que funcionan con gas natural comprimido. Parte 5. Válvula manual del cilindro.
NTC 4830-6: 2000, Componentes del sistema de combustible para vehículos que funcionan con gas natural comprimido. Parte 6. Válvula automática.
NTC 4830-8:2000, Componentes del sistema de combustible para vehículos que funcionan con gas natural comprimido. Parte 8. Indicador de presión.
NTC 4830-9:2000, Componentes del sistema de combustible para vehículos que funcionan con gas natural comprimido. Parte 9. Regulador de presión.
NTC 4830-11:2001, Componentes del sistema de combustible para vehículos que funcionan con gas natural comprimido. Parte 11 Mezclador gas/aire
NTC 4830-12:2001, Componentes del sistema de combustible para vehículos que funcionan con gas natural comprimido. Parte 12. Válvula de alivio de presión (VAP)
NTC 4830-13:2001, Componentes del sistema de combustible para vehículos que funcionan con gas natural comprimido. Parte 13. Dispositivo de alivio de presión (DAP)
NTC 4830-14:2001, Componentes del sistema de combustible para vehículos que funcionan con gas natural comprimido. Parte 14. Válvula de exceso de flujo.
NTC 4830-15:2001, Componentes del sistema de combustible para vehículos que funcionan con gas natural comprimido. Parte 15. Cubierta hermética y manguera de ventilación.
NTC 4830-16:2001, Componentes del sistema de combustible para vehículos que funcionan con gas natural comprimido. Parte 16. Líneas rígidas de conducción.
NTC 4830-17:2000, Componentes del sistema de combustible para vehículos que funcionan con gas natural comprimido. Parte 17. Líneas flexibles de conducción.
NTC 4830-18:2000, Componentes del sistema de combustible para vehículos que funcionan con gas natural comprimido. Parte 18. Filtro.
NTC 4830-19:2000, Componentes del sistema de combustible para vehículos que funcionan con gas natural comprimido. Parte 19. Accesorios.
NTC 4829:2003, Sistema Unificado de Información Conjunta (SUIC) para gas natural comprimido de uso vehicular (GNCV).
NTC 5212-1:2003,Sistemas de combustible para vehículos que funcionan con gas natural comprimido. Parte 1: Requisitos de seguridad
NTC 5232:2003, Inspección y pruebas en la preconversión y postconversión de vehículos convertidos a GNCV
NORMA TÉCNICA COLOMBIANA
NTC 4821 (Segunda actualización) RESUMEN
4
3. DEFINICIONES
Las definiciones contempladas en la NTC 4830-1 son aplicables a esta norma.
