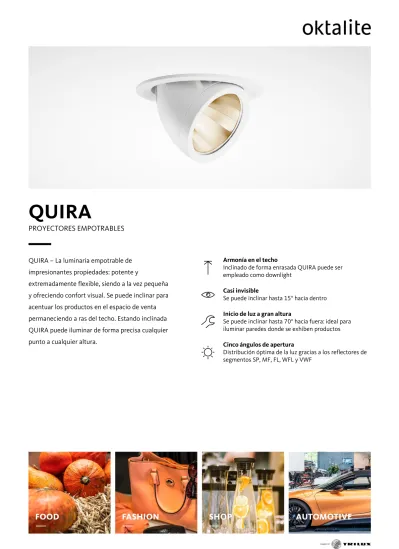

QUIRA
PROYECTORES EMPOTRABLES
QUIRA – La luminaria empotrable de
impresionantes propiedades: potente y
extremadamente flexible, siendo a la vez pequeña
y ofreciendo confort visual. Se puede inclinar para
acentuar los productos en el espacio de venta
permaneciendo a ras del techo. Estando inclinada
QUIRA puede iluminar de forma precisa cualquier
punto a cualquier altura.
Armonía en el techo
Inclinado de forma enrasada QUIRA puede ser
empleado como downlight
Casi invisible
Se puede inclinar hasta 15° hacia dentro
Inicio de luz a gran altura
Se puede inclinar hasta 70° hacia fuera: ideal para
iluminar paredes donde se exhiben productos
Cinco ángulos de apertura
Distribución óptima de la luz gracias a los reflectores de
segmentos SP, MF, FL, WFL y VWF
PROYECTORES EMPOTRABLES - LED
QUIRA
www.oktalite.com/quira-r
Descrizione proyectores empotrables
Área de aplicación decoración de las zonas altas, iluminación de acento Radio de acción Girable 355°, inclinable 85° (15° hacia dentro y 70°
hacia fuera) Fijación Sujeción por muelle Grosor de techo 5 - 15 mm Luminotecnia LED
Paquete de lúmenes 1500 lm - 4000 lm
Color de luz Blanco 2700 K, 3000 K, 3100 K Best Colour, 3100 K Efficient Colour, 3500 K, 4000 K
Color de luz Food* B+V+C, M, M+F Refrigeración pasiva
Unidad de alimentación Controlador (de dispositivo) separado Color de la luminaria RAL 9005 negro intenso
RAL 9006 aluminio blanco RAL 9016 blanco tráfico
Otros colores disponibles bajo petición Superficie Lacada en polvo ligeramente rugoso Tensión nominal 220 - 240 V, 50/60Hz
Sistema de control a petición del cliente Peso aprox. 0,8 kg Componentes Carcasa de la luminaria Óptica Unidad de alimentación Marcas de certificación
* B = Bakery, V = Vegetable, C = Cheese, M = Meat,
Carcasa de la luminaria - LED
QUIRA
Paquete de lúmenes
Color de luz CRI [RA]
Rendimiento* Potencia del sistema
N.° de pedido
blanco plata negro
3000 lm 2700 K 82 2765 lm 24 W 10161712 10161713 10161714 3000 lm 3000 K 85 2975 lm 24 W 10161715 10161716 10161717 3000 lm 3100 K Best Colour 95 2975 lm 32 W 10161727 10161728 10161729 3000 lm 3100 K Efficient Colour 85 2895 lm 24 W 10161718 10161719 10161720 3000 lm 3500 K 85 3015 lm 24 W 10161721 10161722 10161723 3000 lm 4000 K 85 3080 lm 24 W 10161724 10161725 10161726 4000 lm 2700 K 82 3490 lm 32 W 10161712 10161713 10161714 4000 lm 3000 K 85 3755 lm 32 W 10161715 10161716 10161717 4000 lm 3100 K Best Colour 95 3635 lm 42 W 10161727 10161728 10161729 4000 lm 3100 K Efficient Colour 85 3655 lm 32 W 10161718 10161719 10161720 4000 lm 3500 K 85 3800 lm 32 W 10161721 10161722 10161723 4000 lm 4000 K 85 3885 lm 32 W 10161724 10161725 10161726 1500 lm M - 1545 lm 24 W 10161345 10161346 10161347 1500 lm M+F - 1455 lm 24 W 10161348 10161349 10161350 2000 lm B+V+C - 2005 lm 20 W 10161351 10161352 10161353 2000 lm M - 1945 lm 31 W 10161345 10161346 10161347 2000 lm M+F - 1835 lm 31 W 10161348 10161349 10161350 3000 lm B+V+C - 2940 lm 31 W 10161351 10161352 10161353 * Base sistema de regulación de flujo luminoso es un reflector Medium Flood de color plata.
Óptica - LED
Óptica QUIRA - LED
Versión Reflector intercambiable Fijación Cierre de bayoneta Color del reflector plata
Luminotecnia LED
Ángulo apertura haz Tipo de reflector Cristal / Filtro
LOR* N.° de pedido
Spot blanco plata negro
segmento, MIRO-SILVER® sin 91 % 10115233 10115234 10115235 segmento, MIRO-SILVER® transparente 87 % 10134474 10134475 10134476
Ángulo apertura haz Tipo de reflector Cristal / Filtro
LOR* N.° de pedido
Medium Flood blanco plata negro
segmento, MIRO-SILVER® sin 94 % 10115236 10115237 10115238 segmento, MIRO-SILVER® transparente 90 % 10134477 10134478 10134479
Óptica - LED
Óptica QUIRA - LED
Versión Reflector intercambiable Fijación Cierre de bayoneta Color del reflector plata
Luminotecnia LED
Ángulo apertura haz Tipo de reflector Cristal / Filtro
LOR* N.° de pedido
Flood blanco plata negro
segmento, MIRO-SILVER® sin 96 % 10115239 10115240 10115241 segmento, MIRO-SILVER® transparente 92 % 10134480 10134481 10134482
Ángulo apertura haz Tipo de reflector Cristal / Filtro
LOR* N.° de pedido
Wide Flood blanco plata negro
segmento, MIRO-SILVER® sin 95 % 10147517 10147518 10147519 segmento, MIRO-SILVER® transparente 91 % 10147543 10147544 10147545
Óptica - LED
Óptica QUIRA - LED
Versión Reflector intercambiable Fijación Cierre de bayoneta Color del reflector plata
Luminotecnia LED
Ángulo apertura haz Tipo de reflector Cristal / Filtro
LOR* N.° de pedido
Very Wide Flood blanco plata negro
segmento, MIRO-SILVER® sin 95 % 10147520 10147521 10147522 segmento, MIRO-SILVER® transparente 91 % 10147546 10147547 10147548
Unidad de alimentación - LED
Controlador (de dispositivo)
Tipo de conexión Lista para su conexión conexión a la red GST 18i3
Conexión de la luminaria Tyco Longitud del cable secundario 400 mm
Tensión nominal 220 - 240 V, 50/60Hz Schutzart_ES IP20
Schutzklasse_ES I, II
Sistema de control a petición del cliente Luminotecnia LED
Luminotecnia Corriente de salida Potencia del sistema N.° de pedido
LED 500 mA 20 W 10163907 LED 600 mA 24 W 10163909 LED 800 mA 31 W 10163912 LED 800 mA 32 W 10163912 LED 1050 mA 42 W 10163914
