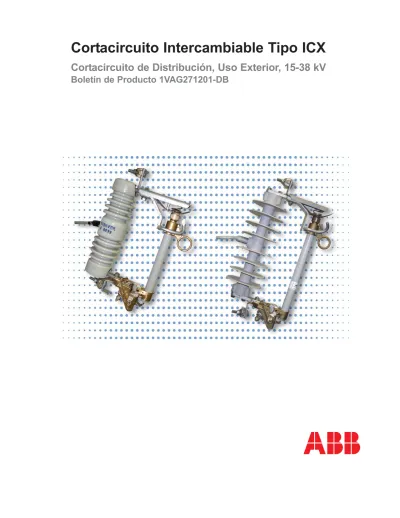

Cortacircuito Intercambiable Tipo ICX

Cortacircuito de Distribución, Uso Exterior, 15-38 kV

Características del

Producto

•15, 27, o 38 kV •110, 125, 150, 180, o 200 kV BIL •100 A, 200 A con fusible •300 A, Cuchilla desconectadora

•Disponibles aisladores de porcelana, silicón o concreto de polímero

•Diseño para zona costera

•ECD (Aparato de Control de Emisión)

•Combo cortacircuito/pararrayos

•Resorte expulsador

Descripción

El cortacircuito intercambiable ABB ICX se usa en sistemas de distribución aérea para proporcionar protección de sobre corriente e indicación visible de la operación del fusible. El ICX proporciona un punto visible de sec-cionamiento abierto para el personal de mantenimiento y está equipado con ganchos para uso con una herramienta rompecarga portátil. Esto permite usar al ICX como un seccionador rompecarga para abrir el circuito con la corriente de carga circulando.

Las siguientes opciones están disponibles en ciertos modelos: Aisladores de silicón o concreto de polímero, aparatos de control de emisión (ECDs), diseño para zona costera, combinaciones cortacircuito/pararrayos y Autolink.

Valores Nominales

El cortacircuito ICX se ofrece en 3 tamaños de cuerpo y 5 valores nomi-nales de BIL. Cada uno de estos cuerpos acepta porta fusibles con varias capacidades. Los valores nominales del ICX son de 110 kV a 200 kV BIL.

Aplicación

El cortacircuito fusible ICX de 100 A se suministra con un tubo porta-fusible a prueba de humedad como característica estándar. El corte se eje-cuta expulsando gases durante la interrupción desde la parte inferior del tubo porta fusible. Para la capacidad de interrupción más alta, se acopla un eslabón de extensión a la tapa del porta fusible, mejorando la eficiencia de la expulsión de gases e interrupción de arco. Los porta fusible con más de una capacidad se etiquetan claramente para indicar cada capacidad de inte-rrupción. Esto minimiza el número de estilos que se deben tener en inven-tario, mientras proporciona el rango más amplio de flexibilidad de apli-cación.

Intercambiabilidad

El cortacircuito ICX está diseñado para ser eléctrica y mecánicamente inter-cambiable con los cortacircuitos S&C tipo “XS”, A.B. Chance tipo “C”, y Cooper tipo “L”. Las tapas de los porta fusibles también son intercambi-ables con el diseño S&C. Pruebas han confirmado el comportamiento del porta fusible ICX y soporte de fusible con S&C y Chance.

Normas y Pruebas de Diseño

El cortacircuito ICX cumple o excede todos los requerimientos aplicables de las normas EEI, NEMA SG-2-1986, ANSI C37.41.1994 y C37.42-1989.

2

-ICX con ECD Cortacircuito ICX con

combinación de pararrayos

15 kV ICX concreto de

Goma de Silicón

La goma de silicón se ha estado utilizando durante más de 25 años como material aislante para uso exterior y se ha convertido en la alternativa de crecimiento más rápido de material polimérico para aislamiento uso exterior en equipos de media y alta tensión. Se ha seleccionado el material de silicón por su superior comportamien-to, durabilidad y propiedades de aislamiento. El silicón tiene la capacidad única de mantener su hidrofobicidad y ofrece una mayor estabilidad contra el calor y radiación ultra violeta, com-parado con otros polímeros. Adicionalmente, los cortacircuitos de silicón son 30% - 50% más livianos que las unidades de porcelana. Los aisladores de silicón están disponibles en todas las capacidades hasta 180 kV BIL.

Concreto de Polímero

ABB ha estado utilizando concreto de polímero durante más de 10 años. Está disponible en capacidades de BIL de 110 y 125 kV. El concreto de polímero proporciona un diseño seguro, inastillable con varilllas moldeadas para evitar la penetración de humedad. El concreto de polímero es amigable al clima frío puesto que resiste daños debidos a los ciclos de congelamiento/descongelamiento. Esto lo hace un excelente reemplazo de la porcelana en climas más fríos. Este es un material probado en el campo que proporciona excelentes propiedades eléctricas y resistencia dieléctrica, así como también una superior durabilidad mecánica.

ICX con ECD

El ICX está disponible con un Aparato de Control de Emisión (ECD). Este aparato evita incendios en el bosque y proporciona una protección agregada al operador y al ambiente. La operación de despeje de la operación de apertura es exclusiva en el ECD, pues el mismo se repone automáticamente a la posición de servi-cio al cerrar el tubo portafusible.

Resorte de Expulsión

Todos los porta fusibles ICX están disponibles con un resorte opcional de expulsión. El resorte ayuda a la operación de apertura incrementando la fuerza de expulsión en el tubo porta fusible.

Construcción del Tubo Porta Fusible

Los cortacircuitos ICX usan 2 tipos diferentes de porta fusibles: Uno a prueba de humedad u otro de fibra de alta resistencia. El porta fusible a prueba de humedad es estándar en todos los diseños de 100 A y se designa con la letra "M" en el 8o_{dígito del} número de estilo (refiérase a las Instrucciones para Ordenar en las páginas 6-7). El porta fusible a prueba de humedad reduce la hin-chazón que puede crear problemas con la interrupción.

El diseño de 200 A usa un porta fusible de fibra de alta resisten-cia que se indica con la "A" en el 8o dígito del número de estilo (refiérase a las Instrucciones para Ordenar en las páginas 6-7). Este tubo portafusible está compuesto de un revestimiento de fibra de cuerno rodeado por una carcaza exterior devanada con filamento de fibra. Este durable tubo porta fusible aguanta el rigor de interrupciones de corrientes altas de falla. Adicionalmente, al tubo porta fusible se le aplica pintura en polvo electrostática para proporcionar protección contra los efectos de rayos ultravioleta.

Niveles de Tensión

Cortacircuitos de tensión nominal simple se pueden aplicar en cualquier sistema monofásico o trifásico donde la tensión línea-línea no excede el valor nominal del cortacircuito. Los cortacuitos con tensiones nominales dobles son adecuados para cir-cuitos monofásicos donde la máxima tensión línea-tierra no excede el valor mostrado a la izquierda de la barra inclinada (por ejemplo, no excede 7.8 kV en 7.8/15 kV). Los cortacircuitos ICX se pueden usar en circuitos trifásicos sólidamente puestos a tierra y la máxima tensión línea-línea no excede el valor mostrado a la derecha de la barra inclinada (por ejemplo, no excede 27 kV en 15/27 kV).

Cada tamaño de cuerpo tiene capacidades de interrupción de falla a más de un nivel de tensión. Se ha ejecutado un extenso progra-ma de pruebas para desarrollar estas capacidades multi-tensión. Como resultado de este programa, el valor nominal de tensión de algunos cortacircuitos ICX se puede incrementar cambiando el porta fusible.

Opciones

ICX Silicón 27 kV, con cuchilla de 300 A. (600 mm distancia fuga) 15 kV ICX silicón

Detalles de Construcción

27 kV ICX con Autolink

4

-Dimensiones de la Unidad

A FR E 1.00 [25] D 17-20 GRADOS 1.56 [40] 4.12-5.12 [105-130] 7.75 [197] 3.0-4.0 [76-102] 2.25 [57] B C

ABRAZADERA .312 NEMA "A" ABRAZADERA .375 NEMA "B"

Nota: Las dimensiones métri-cas se indican en [mm].

Clase kV

BIL (kV)

Dimensiones de la Unidad (pulg) Distancia_{de fuga} -porcelana (pulg) Peso de porcelana (lb) Distancia de fuga -silicón (pulg) Peso de silicón (lb) A B C D E FR 15 110 12.79 7.33 6.50 8.55 6.60 11.41 9.1 14.0 14.96 9.3 27 125 13.30 7.84 8.17 10.25 6.08 14.88 12.8 20.0 18.90 9.5 27 or 38 150 13.30 7.84 8.17 10.25 6.08 14.88 17.0 26.5 18.90 10.16 27 or 38 150 13.30 7.84 8.17 10.25 6.08 14.88 - - 23.60 10.5 27 or 38 170 13.96 8.51 10.42 13.00 5.27 19.21 26.2 35.5 - -Clase kV BIL (kV)

Dimensiones de la Unidad (mm) Distancia_{de fuga} -porcelana (mm) Peso de porcelana (kg) Distancia de fuga -silicón (mm) Peso de silicón (kg) A B C D E FR 15 110 325 186 165 217 168 290 231 6.4 380 4.2 27 125 338 199 208 260 154 378 325 9.0 480 4.3 27 or 38 150 338 199 208 260 154 378 432 12.0 480 4.6 27 or 38 150 338 199 208 260 154 378 - - 599 4.8 27 or 38 170 356 216 265 330 134 488 665 16.1 -

-Dimensiones de Abrazadera

Abrazadera Extendida Abrazadera NEMA A

Abrazadera NEMA B Abrazadera Montaje en Poste

.38 [10] 7.8 [198] 1.5 [38] 5.4 [137] .312 [8] 7.8 [198] 1.6 [40] 2.6 [67] .375 [10] 7.8 [198] 1.6 [40] 2.6 [67] 12.8 [325] 6.9 [175] 2.2 [56] 9.1 [231]

Instrucciones para Ordenar

Cortacircuito ICX con combinación de pararrayos

C

DIGITO 3 BIL aislador 1 = 110 kV BIL 2 = 125 kV BIL 5 = 150 kV BIL DIGITO 5 Abrazadera A = Combo corto U = Combo largo Contacte a fábrica DIGITO 4 Tapa cortacircuito S = 100A Tapa sólida L = 100A Eslabón extensión

DIGITO 6

Tipo pararrayos C = Polímero servicio normal H = Polímero servicio pesado R = Transición en poste DIGITO 8 Terminal cortacircuito 1 = Grapa 2 = Perno ojo DIGITO 7 Tensión pararrayos 03 = 3 kV 06 = 6 kV 09 = 9 kV 10 = 10 kV 12 = 12 kV DIGITO 2 Nivel tensión 1 = 15 kV 2 = 27 kV 3 = 38 kV (use aislador

T = 200A Tapa sólida C = 200A Eslabón extensión

para otras opciones

15 = 15 kV 18 = 18 kV 21 = 21 kV 24 = 24 kV 27 = 27 kV DIGITO 9 Opciones especiales 1 = Ninguna 8 = Cable 12” B = Protección pájaros pararrayos

X = Sin pararrayos pero en caja de combo DIGITO 10 Material aislador (Blanco) = Porcelana J = Silicón Z = Concreto polímero (disponible únicamente cortacircuito para cortacircuitos 150 kV BIL) S = Zona costera 110 y 125 kV BIL) (ranuras paralelas) (Link extender) (Link extender)

Nota: Las dimensiones métricas se indican en [mm].

Los números de parte se indican en la página 8

6

-X

DIGITO 3 Soporte Fusible N = Porcelana J = Silicón Z = Concreto polímero S = Diseño zona costa porcelana E = Control emisión, porcelana DIGITO 5 Abrazadera N = sin abrazadera A = NEMA A B = NEMA B L = Extendida U = Montaje poste DIGITO 4 Conector Terminal N = Sin terminal C = Mordaza E = Perno de ojo DIGITO 6 Opciones Especiales N = Ninguna F = Protecc. pájaros Y = Caja Combo DIGITO 11 Opciones Adicionales K = Resorte expulsión en tubo porta fus. S = Diseño zona costa,

DIGITOS 7-10

Tubo Porta Fusible

AM11 = 100A, 10kAIC, Tapa Sólida LM11 = 100A, 16kAIC, Eslabón ext. KA21 = 200A, 12kAIC, Eslabón ext. PA21 = 200A, 10kAIC, Eslabón ext. CA31 = 300A, Cuchilla sólida (nominal 7.8/15 kV)

1

DIGITO 2 BIL Aislador 1 = 110 kV 0000 = Sólo el soporte de cortacircuito (sin tubo) (ranuras paralelas) silicón

ICX 15 kV

ICX 27 kV

X

DIGITO 3 Soporte Fusible N = Porcelana J = Silicón Z = Concreto polímero S = Diseño zona costa, porcelana E = Control emisión, porcelana DIGITO 5 Abrazadera N = Sin abrazadera B = NEMA B L = Extendida U = Montaje poste DIGITO 4 Conector Terminal N = Sin terminal E = Perno de ojo DIGITO 6 Opciones Especiales N = Ninguna F = Protecc. pájaros Y = Caja Combo DIGITO 11 Opciones Adicionales K = Resorte expulsión en tubo porta fus. S = Diseño zona costa, silicón

DIGITOS 7-10

Porta Fusible

AM12 = 100A, 8kAIC, tapa sólida GM12 = 100A, 12kAIC, eslabón ext. MM12 = 100A, 16kAIC, eslabón ext.

WA22 = 200A, 12kAIC, eslabón ext. DA32 = 300A, cuchilla sólida (valor nominal 15/27 kV) VA22 = 200A, 12kAIC, eslabón ext. DIGITO 2 BIL Aislador 2 = 125 kV BIL 4 = 150 kV BIL 600 mm d.fuga (silicón únicamente) 8 = 180 kV BIL 750 mm d. fuga 9 = 200 kV BIL 1130 mm d.fuga 5 = 150 kV BIL (silicón únicamente) (silicón únicamente) (125 BIL únicamente) 0000 = Sólo el soporte de cortacircuito (sin tubo) C = Mordaza

(ranuras paralelas)

X

DIGITO 3

Soportes Fusible

N = Porcelana J = Silicón

S = Diseño zona costa, porcelana E = Control emisión, porcelana DIGITO 5 Abrazadera N = Sin abrazadera B = NEMA B L = Extendida U = Montaje poste DIGITO 4 Conector Terminal N = Sin terminal E = Perno de ojo DIGITO 6 Opciones Especiales N = Ninguna F = Protecc.pájaros Y = Caja Combo DIGITO 11 Opciones Adicionales K = Resorte expulsión en tubo porta fus. S = Diseño zona costa, silicón

DIGITOS 7-10

Porta Fusible

TA12 = 100A, 10kAIC, Eslabón ext. DA32 = 300A, cuchilla sólida DIGITO 2 BIL Aislador 4 = 150 kV BIL 600mm d. fuga (silicón únicamente) 5 = 150 kV BIL 8 = 180 kV BIL 750mm d. fuga (silicón únicamente) 0000 = Sólo el soporte de cortacircuito (sin tubo) C = Mordaza (ranuras paralelas)

ICX 38 kV, 150 o 180 kV BIL

ICX 38 kV, 170 kV BIL

X

DIGITO 3 Soporte Fusible N = Porcelana S = Diseño zona costa, porcelana DIGITO 5 Abrazadera N = Sin abrazadera B = NEMA B L = Extendida U = Montaje poste DIGITO 4 Conector Terminal N = Sin terminal E = Perno ojo DIGITO 6 Opciones Especiales N = Ninguna F = Protecc.pájaros Y = Caja Combo DIGITO 11 Opciones Adicionales K = Resorte expulsión en tubo porta fus. S = Diseño zona costa, silicón

7

DIGITO 2 BIL Aislador 7 = 170 kV DIGITOS 7-10

Tubo Porta Fusible

RA15 = 100A, 10kAIC, Eslabón ext. FA34 = 300A, cuchilla sólida RM14 = 100A, 12kAIC, Eslabón ext.

SA24 = 200A, 10kAIC, Eslabón ext. (capac.tubo porta fus.15/27 kV) (capac.tubo porta fus. 27 kV)

0000 = Sólo el soporte de cortacircuito (sin tubo) C = Mordaza

1VAG271201-DB Rev. E Julio 2007 sp (reemplaza a 38-631) © Copyright 2006 ABB. Todos los derechos reservados. ABB Inc. 406 Banner Ave. Greensboro, NC 27401 Tel: +1-336-275-7310 www.abb.com/mediumvoltage Número Estilo Tensión Nominal (kV) BIL (kV) Corriente Nominal (A) Capacidad Interrupción

(kAIC) Tipo de Tapa

Cortacircuito Correspondiente*

7194C60G01MP 15 110 100 10 Sólida AM11

7194C60G02MP 15 110 100 16 Eslabón Extensión LM11

7194C60G03 7.8/15 110 200 12 Eslabón Extensión PA21

7194C60G04 15 110 300 - Cuchilla Descon.Sólida CA31

7194C60G05MP 27 125 o 150 100 8 Sólida AM12

7194C60G06MP 27 125 o 150 100 12 Eslabón Extensión MM12

7194C60G07 15/27 125 o 150 200 10 Sólida BA22

7194C60G08 27 125 o 150 300 - Cuchilla Descon.Sólida DA32

7194C60G08 38 150 300 - Cuchilla Descon.Sólida DA32

7194C60G11MP 27 170 100 12 Eslabón Extensión MM13

7194C60G12MP 38 170 300 - Cuchilla Descon.Sólida EA33

7194C60G19 15 110 200 10 Eslabón Extensión KA21

7194C60G26 27 125 o 150 200 12 Eslabón Extensión VA22

Número Estilo Tensión Nominal (kV) BIL (kV) Corriente Nominal (A) Capacidad Interrupción

(kAIC) Tipo de Tapa

3A31186H01 15 110 100 10 Sólida

9861A62G05 15 110 100 16 Eslabón Extensión

9861A62G08 7.8/15 110 200 12 Eslabón Extensión

3A31187H01 15/27 125 o 150 200 10 Sólida

3A31186H01 27 125 o 150 100 8 Sólida

9861A62G06 27 125 o 150 100 12 Eslabón Extensión

9861A62G07 27 170 100 12 Eslabón Extensión

* Usado con cortacircuitos ICX que tienen los siguientes caracteres en las posiciones de dígitos 7-10 del número de estilo de cortacircuito ABB.

Partes Opcionales de Cortacircuitos

Porta Fusible de Reemplazo

Tapas de Reemplazo del Porta Fusible

Abrazaderas

Número Estilo Tipo

367C723G05 NEMA A

403A101G03 NEMA B

367C802G04 Extendida
