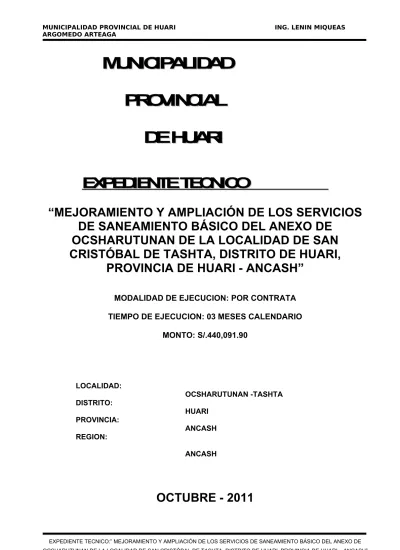

EXPEDIENTE TECNICO

“MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS

DE SANEAMIENTO BÁSICO DEL ANEXO DE

OCSHARUTUNAN DE LA LOCALIDAD DE SAN

CRISTÓBAL DE TASHTA, DISTRITO DE HUARI,

PROVINCIA DE HUARI - ANCASH”

MODALIDAD DE EJECUCION: POR CONTRATA

TIEMPO DE EJECUCION: 03 MESES CALENDARIO

MONTO: S/.440,091.90

LOCALIDAD: OCSHARUTUNAN -TASHTA DISTRITO: HUARI PROVINCIA: ANCASH REGION: ANCASH

OCTUBRE - 2011

(2)

IN

D

IC

E

• MEMORIA DESCRIPTIVA.

• ESPECIFICACIONES TECNICAS.

• PLANILLA DE METRADOS.

• PRESUPUESTO.

• FORMULA POLINOMICA.

• ANALISIS DE COSTOS UNITARIOS.

• CRONOGRAMA DE OBRA.

• CRONOGRAMA DE OBRA VALORIZADO.

• DESCONSOLIDADO DE GASTOS GENERALES.

• RELACION DE INSUMOS REQUERIDOS.

• EVALUACIÓN DE RIESGOS

• ESTUDIO DE IMPACTO AMBIENTAL.

• ESTUDIO DE SUELOS.

• CALCULO JUSTIFICATORIOS DE DISEÑO.

DISEÑO DE TUBERIA CON EPANET

CALCULO DE LA CAPTACION

PARAMETROS DE DISEÑO

DISEÑO DE RESERVORIO

• ANEXOS.

FICHA SNIP N° 15

FICHA SNIP N° 03

CALCULO DE MANO DE OBRA

CALCULO DE FLETE

PANEL FOTOGRAFICO

CUADRO DE CAPACITACIONES

MEDIDAS DE SEGURIDAD

CARTEL DE OBRA

COPIAS DE DOCUMENTACION DE PERFIL

(3)

(4)

MEMORIA DESCRIPTIVA

PROYECTO:

“MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE SANEAMIENTO BÁSICO DEL ANEXO DE OCSHARUTUNAN DE LA LOCALIDAD DE SAN CRISTÓBAL DE TASHTA, DISTRITO DE HUARI,

PROVINCIA DE HUARI – ANCASH”

A.- BASE LEGAL

A.1 Libre Disponibilidad del Terreno

Hecha la inspección del terreno en donde se construirá las metas del presente proyecto, y revisando el perfil, cuenta con los documentos necesarios donde acreditan la disponibilidad del terreno, así como se adjunta las copias en el presente estudio.

B.- ASPECTOS GENERALES B.1 Antecedentes

El caserío de OCSHARUTUNAN viene sufriendo problemas como son la falta infraestructura de Saneamiento, ya que cuenta con una infraestructura antigua, y es necesario realizar el mejoramiento, ya que cuenta con perfil debidamente aprobado, según su ficha snip, el cual se adjunta.

B.2 Ubicación Caserío : OCSHARUTUNAN Distrito : HUARI Provincia : HUARI Departamento : ANCASH B.3 Transporte

El caserío de OCSHARUTUNAN tiene fuertes lazos de comunicación con el Distrito de HUARI y Centros Poblados o Anexos, la infraestructura vial es acorde con las necesidades de interconexión y comunicación con sus sectores, aunque la calidad no sea precisamente la adecuada, la mayoría de sus vías son Trochas car rozables.

El parque automotor, esta cubierta por automóviles, camionetas rurales y motocicletas.

B.4 Topografía de la Zona

El terreno donde se ubicara la Construcción proyectada presenta una topografía ONDULADA y se encuentra a una altura promedio de 3900 m.s.n.m.

B.5 Aspectos Climatológicos

El clima templado con una temperatura muy variada. Su temperatura media anual fluctúa entre los 11º C y 20º C, El clima hace que los terrenos sean fértiles y el ambiente frio.

B.6 Aspectos Sociales y Económicos

El Caserío de OCSHARUTUNAN, uno de los caseríos progresistas del distrito de DISTRITO y PROVINCIA DE HUARI, ya que siendo tan joven, ha alcanzado desarrollarse tanto económica como culturalmente, su población es cada vez más consciente de la

(5)

importancia de la educación sobre todo del nivel “primaria” y tienen que satisfacer la cada vez más creciente demanda de la población estudiantil.

Además, muchos de estos estudiantes egresados son ingenieros, profesores, técnicos, etc. Sus pobladores viven sobre todo de la agricultura, sus tierras producen la mejor papa de la región y cuenta con una amplia variedad. En esto se basa la economía de LA PROVINCIA DE HUARI

B.7 Agua Potable para la Obra

El abastecimiento de agua en la zona Ese utilizara de la misma captación C.- JUSTIFICACION DE LA OBRA A EJECUTARSE

C.1 Análisis Situacional Actual

LOS POBLADORES DEL ANEXO DE OCSHARUTUNAN DE LA LOCALIDAD DE SAN CRISTOBAL DE TASHTA CUENTA CON 18 VIVIENDAS, DE LAS CUALES LAS VIVIENDAS SE ABASTECEN CON LAS 02 PILETAS QUE ACTUALMENTE SE ENCUENTRA INOPERATIVA. EL 20% DE LAS VIVIENDAS (4) CUENTAN CON LETRINAS CON HOYO SECO QUE HAN SIDO CONSTRUIDAS EN EL AÑO 2000, ACTUALMENTE LAS VIVIENDAS NO SE ENCUENTRAN CONECTADAS ALA TRONCAL PRINCIPAL DE DESAGÜE. EL 100 % NO CUENTAN CON SISTEMA DE DESAGÜE. EL 80% DE LOS POBLADORES PRÁCTICA INADECUADOS HÁBITOS DE HIGIENE. LA JASS, COMO ENTE RESPONSABLE DEL MANTENIMIENTO DEL SERVICIO DE SANEAMIENTO BÁSICO, NO ESTÁ EN CONDICIONES ADECUADAS NI CUENTA CON LAS HERRAMIENTAS NECESARIAS TANTO ADMINISTRATIVAS COMO TÉCNICAS PARA EL CORRECTO MANEJO ADMINISTRATIVO. DE LAS 18 FAMILIAS, EL 90% NO CUENTAN CON SERVICIO DE AGUA POTABLE Y NINGUNO POSEE CONEXIÓN A LA RED DE DESAGÜE. EL 95% DE LA POBLACIÓN TIENE RESIDENCIA ESTABLE EN LA ZONA. EN EL SECTOR DE OCSHARUTUNAN, LA RED DEL SISTEMA DE AGUA POTABLE ESTA DETERIORADO Y EN DEFICIENTE ESTADO DE CONSERVACIÓN, POR TENER UN MAL DISEÑO, MALA COLOCACIÓN DEL TENDIDO DE LA RED DE DISTRIBUCIÓN, EN EL DISEÑO NO SE HA TOMADO EN CUENTA EL TIEMPO DE VIDA ÚTIL, POR NO CONTAR CON LA PROYECCIÓN DE VIVIENDAS ACTUALES Y POR NO ABASTECER DE MANERA CONTINUA A TODA LA POBLACIÓN DURANTE TODO EL AÑO. LOS POBLADORES HAN ADQUIRIDO MALOS HÁBITOS DE HIGIENE COMO EVACUAR LAS AGUAS RESIDUALES DOMESTICAS A LAS CHACRAS. EL SISTEMA DE DESAGUE ES INEXISTENTE DEBIDOA QUE NO EXISTE LA TRONCAL PRINCIPAL Y NO SE CUENTA CON LAS CONEXIONES DE DESAGÜE DE LAS VIVIENDAS. POR LO QUE LA POBLACIÓN HACE SUS NECESIDADES Y EVACUA SUS AGUAS RESIDUALES AL AIRE LIBRE Y ESTO GENERA GRAVES CONSECUENCIAS COMO LA CONTAMINACIÓN, ENFERMEDADES Y OTROS. A) CARACTERÍSTICAS DE LAS VIVIENDAS: LA MAYORÍA DE LAS VIVIENDAS SON DE TAPIALES CON TECHO DE TEJA Ó CALAMINA. B) CARACTERÍSTICAS DE LA EDUCACIÓN: EN LA LOCALIDAD ACTUALMENTE EXISTEN CENTROS EDUCATIVOS: DE INICIAL Y PRIMARIA. C) VÍAS DE COMUNICACIÓN EN EL ÁREA DE INFLUENCIA: EL ACCESO A LA PROVINCIA DE HUARI DESDE LA CIUDAD DE HUARAZ, ES TRAVÉS DE UNA VÍA ASFALTADA QUE COMUNICA LOS DISTRITOS DE CÁTAC Y CHAVÍN, EL TIEMPO DE VIAJE ES DE 4 HORAS. EXISTEN EMPRESAS DE TRANSPORTES TALES COMO SANDOVAL Y CHAVÍN EXPRESS, QUE LLEGAN A LA CIUDAD DE HUARI. D) PRINCIPALES ACTIVIDADES ECONÓMICAS DEL ÁREA DE INFLUENCIA DEL PROYECTO Y NIVELES DE INGRESO: LOS POBLADORES DE OCHARUTUNAN EN SU MAYORÍA SE DEDICAN A LA AGRICULTURA Y TRABAJOS ESPORÁDICOS EN EL DISTRITO DE HUARI. LA AGRICULTURA ES UNA DE LAS ACTIVIDADES PRINCIPALES DE ESTA ZONA; DESDE TIEMPOS MUY REMOTOS LOS POBLADORES SE HAN VENIDO ABASTECIENDO DEL CAMPO; SUS PRINCIPALES ACTIVIDADES AGRÍCOLAS SON: PAPA, CEREALES, MAÍZ Y OTROS TÍPICOS PRODUCTOS DE LA SERRANÍA. LA GANADERÍA ES OTRA ACTIVIDAD FUNDAMENTAL DE ESTA PARTE DE LA LOCALIDAD, LOS GANADOS QUE MÁS SE CRÍAN SON LOS OVINOS, VACUNOS, PORCINOS Y CABALLAR

(6)

C.2 Objetivos

Construcción de 01Capatacion.

Construcción de 01 reservorio de 15 m3

Línea de Distribución Tubo PVC C-10 D=2” = 559.48 ml.

Línea de Distribución Tubo PVC C-10 D=11/2” = 1942 ml.

Línea de Distribución Tubo PVC C-10 D=1” = 1522.21 ml.

Línea de Distribución Tubo PVC C-10 D=3/4” = 1851 ml.

Línea de Distribución Tubo PVC C-10 D=1/2” = 908 ml.

Construcción de 04 CRP N° 07.

Construcción de 19 Conexiones Domiciliarias de Agua.

Construcción de 19 letrinas sanitarias con Arrastre Hidráulico

C.3 Beneficiarios

Viene a ser la población del Caserío de

OCSHARUTUNAN

.

C.4 Características del Suelo

Las características del suelo en cuanto a la resistencia y perfil geológico del sub

suelo donde irá cimentada el reservorio y estructuras, cuenta con un estudio de

Suelos el cual se adjunta para mayor apreciación.

D.-

DESCRIPCION GENERAL DE LAS OBRAS PROYECTADAS

El contratista ejecutar las metas indicadas según la verificación y aprobación de la

supervisión, y cumpliendo el procedimiento técnico de cada partida según las

especificaciones técnicas.

El orden de la metas en la ejecución no influye en el cumplimiento de cada una de

ellas, ya que el contratista realizara un plan de trabajo adjuntando el per cmt, a fin

de poder cumplir con el presente estudio.

E.-

PLAZO DE EJECUCION

El plazo de Ejecución de la Obra es de 3 MESES (90) días calendarios.

F.-

VALOR REFERENCIAL

El monto del Valor referencial asciende a la suma de S/. 440,091.90

(CUATROCIENTOS CUARENTA MIL NOVENTA Y UNO CON 90/100 NUEVOS

SOLES.) - VER CUADRO RESUMEN EN PRESUPUESTO.

(7)

(8)

ESPECIFICACIONES TECNICAS

GENERALIDADES:

Las presentes Especificaciones Técnicas, junto con los planos y metrados darán una pauta para la ejecución de la obra a realizarse, entendiéndose que el Ingeniero Inspector (Supervisor), designado por la entidad Licitante, tiene la máxima autoridad para modificarlas y/o determinar los métodos constructivos que en casos especiales se pudieran presentar, así como verificar la buena ejecución de la mano de obra, la calidad de los materiales, etc.

Las presentes especificaciones son validas en tanto no se opongan con los reglamentos y normas conocidas:

- Reglamento Nacional de Construcciones. - Normas de ITINTEC

- Normas ASTM - Normas ACI

Especificaciones Técnicas especiales de fabricantes que sean concordantes con las normas enunciadas.

II. DEFINICIONES:

INGENIERO

RESIDENTE.-El residente de Obra será un Ingeniero colegiado con experiencia en trabajos similares, no menor de 5 años, quien asumirá la responsabilidad de la Obra.

INGENIERO

SUPERVISOR.-La entidad licitante según lo establecido en las Bases de Licitación, designara a un Ingeniero Supervisor con experiencia en trabajos similares, quien asumirá la responsabilidad de Supervisar la Obra; también denominado SUPERVISOR que estará encargado de velar, directamente y permanentemente por la correcta ejecución de la Obra y cumplimiento de los aspectos técnicos y plazas del Contrato.

Para tal cometido, cualquier indicación de la Entidad Licitante al Residente, se hará por medio de la Supervisión.

MAQUINARIA, HERRAMIENTAS Y EQUIPO.-

El residente deberá proveer en la debida oportunidad, condición y cantidad, el equipo propuesto en su oferta para la ejecución de la Obra y que no podrá ser menor al indicado en las bases de Licitación, así mismo deberá proveer las herramientas e implementos necesarios de manera tal que no origine retrasos en el avance de la Obra.

La Supervisión revisara su funcionamiento de manera que cumplan con las especificaciones de las partidas correspondientes y podrá ordenar su retiro cuando su empleo atenta contra la buena calidad de los trabajos. Los costos de reparación y reemplazo, serán de exclusiva cuenta del residente.

(9)

PERSONAL.-

El personal especializado y la mano de obra será de primera, y el supervisor podrá ordenar el retiro del personal cuya labor vaya en detrimento de la buena calidad de la Obra.

EXTENSION DE LAS ESPECIFICACIONES.-

Las presentes especificaciones contienen las condiciones a ser aplicadas en la ejecución de la obras de arte así como la totalidad de los metrados, comprendida dentro del Expediente Técnico, mas allá de lo establecido en estas especificaciones, el ingeniero Supervisor, tiene autoridad suficiente para ampliar estas, en lo que respecta a la calidad de los materiales a emplearse y la correcta metodología constructiva a seguir en cualquier trabajo, sin que ello origine reclamo alguno sobre pago adicional.

La obra comprende la completa ejecución de los trabajos indicados en estas especificaciones y también de aquellos no incluidos en las mismas, pero si están en la serie completa de planos, documentos complementarios.

ESPECIFICACIONES Y PLANOS.-

El residente deberá obligatoriamente tener disponible en la obra el juego completo de planos y de las presentes especificaciones, quedando entendido que cualquier detalle que figure únicamente en los planos o en las especificaciones, será valido como si se hubiera mostrado en ambos.

ERRORES U OMISIONES.-

Los errores u omisiones que puedan encontrarse en el proyecto, tanto en diseños como en metrados, se pondrán inmediatamente por escritos a conocimiento del Ingeniero Supervisor designado para la Obra, para su solución respectiva.

El incumplimiento o demora de este requisito será exclusiva responsabilidad del Residente y no Obliga a la Entidad Licitante a pagos adicionales.

ACCESO A LA OBRA.-

El personal autorizado de la entidad Licitante y del Ingeniero Supervisor deberá tener acceso en cualquier momento a la Obra, almacenes y sitios donde se efectúen los trabajos, o donde se reciban materiales, elementos de construcción y equipos.

MANTENIMIENTO Y REPARACION.-

Durante el periodo de ejecución de la Obra, hasta la fecha de recepción de la misma, el Residente deberá hacer el mantenimiento y reparación de los trabajos efectuados.

Los trabajos de reparación serán a cuenta del Residente y deberán ejecutarse a la primera indicación del Supervisor.

PREVENCIONE DE ACCIDENTES.-

El Residente en todo momento tomará las precauciones necesarias para la Seguridad de sus Obreros y empleados durante la construcción de las obras de este contrato; no le será

(10)

permitido el almacenamiento de combustible y explosivos en las inmediaciones de las oficinas y vivienda.

El Residente esta Obligado al, cumplimiento de todas las disposiciones vigentes sobre seguros contra accidentes del personal y obreros asignados a la obra.

CONDICION DE LOS MATERIALES.-

Es obligación del encargado organizar y vigilar las operaciones relacionadas con los materiales que deben utilizar en la obra, tales como:

- Provisión. - Transporte. - Movilización de maquinaria. - Carguío. - Acomodo. - Limpieza. - Protección.

- Conservación en los almacenes y/o depósitos.

- Muestras, probetas, análisis, certificados de capacidad, etc.

La provisión de los materiales no debe hacerse con demasiada anticipación ni en abundante cantidad, de manera que su presencia en la obra cauce molestias, o que por el prolongado almacenamiento desmejore las propiedades particulares de éstos.

Todos los materiales a usarse en la obra deben ser de primera calidad en su especie, los que vienen en envase sellado, se mantendrán en este estado hasta su uso.

CUADERNO DE OBRA

Todas las consultas, absoluciones, notificaciones, etc.; referentes a la obra deben de anotarse en el Cuaderno de Obra que debe permanecer en la obra para su consulta en cualquier momento que se solicite, también se anexara las copias de cuaderno en cada informe del residente así como del supervisor.

DISPOSITIVOS DE SEGURIDAD PARA EL CONTROL DE TRANSITO Y A TERCERAS

PERSONAS, EN LA OBRA

Cuando se ejecuten trabajos en zonas urbanas o rurales, con el fin de prevenir accidentes de tránsito que pudieran causar daños a los trabajadores y/o equipo se usarán los siguientes dispositivos:

- Tranqueras.

- Señales preventivas (“Despacio Obras” y “Hombres Trabajando”, etc.) - Mecheros y lámparas.

- La cinta de seguridad de plástico, se usará para dar protección a los transeúntes y evitar el ingreso a sectores de peligro.

(11)

- Conos fosforescentes.

III. ESPECIFICACIONES TÉCNICAS

ALCANCE DE LAS ESPECIFICACIONES

Estas especificaciones tienen un carácter general, en caso de cualquier discrepancia con lo señalado en los planos del proyecto, será valido lo indicado en estos últimos.

Las presentes especificaciones describen el trabajo que deberá realizarse para la construcción de la obras.

CONDICIONES GENERALES

Estas especificaciones tienen un carácter general, queda en consecuencia entendido que mas allá de sus términos, el supervisor tiene autonomía en la obra sobre la calidad de los materiales y sobre el método a seguir para la ejecución de los trabajos y podrá ampliar las presentes especificaciones precisando los métodos para una correcta ejecución de cualquier trabajo.

MATERIALES

Los materiales que se empleen en la construcción de la obra serán nuevos, de primera calidad y de conformidad con las especificaciones. Los materiales que vinieran envasados deberán entrar a la obra en sus recipientes originales, intactos y debidamente sellados. En general, todos los materiales estarán sujetos a la aprobación del Supervisor.

01.00.00 SISTEMA DE AGUA POTABLE 01.01.00 OBRAS PROVISIONALES

GENERALIDADES:

Las obras provisionales comprenden aquellas que deben ejecutarse en forma inmediata y transitoria y que son necesarias llevarlas a cabo para buen control y seguridad de todos los elementos que han de intervenir en la construcción proyectada; teniendo en cuenta las disposiciones pertinentes del Reglamento Nacional de Construcciones.

CONSTRUCCIONES PROVISIONALES:

Dentro de las obras provisionales de carácter transitorio está la construcción de oficinas para la atención del Ingeniero Inspector y Residente de parte del Constructor, almacenes de materiales, depósitos de herramientas, caseta de guardiana, cartel de obra, etc.

- Estos ambientes estarán ubicados dentro de la zona en la que se ejecutarán la construcción y estarán ubicados en tal forma que los trayectos a recorrer tanto del personal como de los materiales sean los más cortos posibles y no interfieran con el desarrollo normal de las obras.

(12)

- El material para la construcción de estos ambientes podrá ser de albañilería, madera ó elementos prefabricados aprueba de precipitaciones pluviales deberán estar dotados de luz, ventilación, etc.

REGLAMENTO:

Son válidas estas especificaciones en tanto no se opongan con lo mencionado en el Reglamento Nacional de Construcciones.

01.01.01

CARTEL DE OBRA DE 2.40 X 3.60 MT.(UND) DESCRIPCIÓN

Esta partida comprende la fabricación y colocación del cartel de obra de dimensión aproximada de 3.60 x 2.40 mt., las piezas serán acopladas y clavadas de tal manera que quede perfectamente rígido.

Los batidores y parantes serán de madera tornillo, los paneles serán de material de Banner publicitario.

Los colores y emblema serán los indicados por la Entidad.

MÉTODO DE MEDICIÓN

La unidad de medida será por unidad (Und).

BASES DE PAGO

El pago será efectuado mediante el presupuesto contratado a precios unitarios, por unidad, con cargo a la partida “Cartel de Identificación de la Obra de 3.60 x 2.40 mt” según precio, entendiéndose que dicho precio y pago constituirá compensación total por toda la mano de obra, incluyendo las leyes sociales, materiales y cualquier actividad o suministro necesario para la ejecución del trabajo.

01.01.02

MOVILIZACIÓN Y DESMOVILIZACIÓN DE MAQUINARIA Y EQUIPOS (glb) DESCRIPCIÓN

Esta partida comprende las acciones necesarias para carguío, transporte y descarga de los elementos necesarios al lugar de las obras; equipo pesado, liviano, herramientas, en general todo lo necesario para instalar y empezar los trabajos.

El trabajo ejecutado será medido en forma global.

Hasta el 50% del monto ofertado por esta partida, se hará efectivo cuando el total del equipo mínimo se encuentre operando en la obra. El 50% restante se abonará al término de los trabajos, cuando los equipos sean retirados de la obra, con la debida autorización del supervisor.

(13)

El pago por este concepto será global. Esta partida solo servirá para la movilización de equipo y herramientas menores transportado hasta el lugar de la Obra, entendiéndose que dicho precio y pago constituirá compensación total por toda la mano de obra, incluyendo las leyes sociales, materiales y cualquier actividad o suministro necesario para la ejecución del trabajo.

01.01.03

CAMPAMENTO DE OBRA (m2) DESCRIPCIÓN

Esta partida comprende el suministro de mano de obra, materiales, equipo, y la ejecución de las operaciones necesarias para realizar las construcciones necesarias para el almacenamiento y cuidado de materiales, herramienta y equipo durante la ejecución de la obra.

Deberá estar ubicado en lugar apropiado y cercano a la zona mas intensa de trabajo y constara de un solo ambiente.

Para la construcción se podrán emplear materiales recuperables en parte, ya que será desarmado al final de la Obra.

Se construirá módulos de madera con triplay, y eternit, brindando la comodidad a los trabajadores durante la ejecución de la obra.

El método de medición, será por metro cuadrado (m2) de limpieza de terreno.

BASES DE PAGO

Los trabajos antes descritos, serán pagados por metro cuadrado (m2) según precio unitario del presupuesto de obra, entendiéndose que dicho precio y pago constituirá compensación total por toda la mano de obra, incluyendo las leyes sociales, materiales y cualquier actividad o suministro necesario para la ejecución del trabajo.

01.01.04

TRANSPORTE DE MATERIAL A OBRA (glb) DESCRIPCIÓN

Consiste en el transporte por tonelada de material de construcción, desde Huaraz hasta el lugar de la obra, de acuerdo a la programación de Obra y del requerimiento de residente de obra, se detalla en la el cálculo de flete de los insumos.

El trabajo ejecutado, de acuerdo a las prescripciones antes dichas, se medirá en global (glb).

BASES DE PAGO

El pago se hará en global (glb), según precio unitario del presupuesto de obra entendiéndose que dicho precio y pago constituirá compensación total por toda la mano

(14)

de obra, incluyendo las leyes sociales, materiales y cualquier actividad o suministro necesario para la ejecución del trabajo

01.01.05

PLACA RECORDATORIA (und) DESCRIPCIÓN:

La placa ira ubicada en lugares visibles y tendrá una dimensiones de 0.40 x0.60 cm, de mármol debidamente tallada según el modelo de la entidad

METODO DE MEDICION :

La medición se hará por "UND” de placa colocada, verificados en obra y con planos del proyecto.

BASE DE PAGO:

Los trabajos comprendidos serán pagados de acuerdo al análisis de precios unitarios respectivos, por unidad (UND) de placa colocado aprobado por el ingeniero supervisor, entendiéndose que dicho precio y pago constituirá compensación total por toda la mano de obra , materiales ,equipos, herramientas e imprevistos necesarios para la ejecución de la partida.

01.02.00 CAPTACION DE LADERA

01.02.01

TRAZO NIVELACION Y REPLANTEO (m2) DESCRIPCIÓN:

El Constructor deberá realizar los trabajos topográficos necesarios para el trazo y replanteo de la obra, tales como: ubicación y fijación de ejes y líneas de referencia por medio de puntos ubicados en elementos inamovibles. Los niveles y cotas de referencia indicados en los Planos se fijan de acuerdo a estos y después se verificaran las cotas del terreno, etc.

El constructor no podrá continuar con los trabajos correspondientes sin que previamente se aprueben los trazos. Esta aprobación debe anotarse en el cuaderno de obra.

El trazo, alineamiento, distancias y otros datos, deberán ajustarse previa revisión de la nivelación del terreno.

Cualquier modificación de los niveles por exigirlos, así circunstancias de carácter local, deberá recibir previamente la aprobación de la supervisión.

METODO DE MEDICION:

Estos trabajos se computaran de acuerdo al área del terreno ocupada por el trazo, resultante de multiplicar el ancho de la zona de trabajo por la longitud respectiva.

BASE DE PAGO:

Los trabajos comprendidos serán pagados de acuerdo al análisis de precios unitarios respectivos, por metro cuadrado (M2) de trazo, entendiéndose que dicho precio y pago

(15)

constituirá compensación total por toda la mano de obra , materiales ,equipos, herramientas e imprevistos necesarios para la ejecución de la partida.

01.02.02 EXCAVACIONES MASIVAS MANUAL (m3 DESCRIPCIÓN:

Esta partida se refiere a la forma como debe ejecutarse la excavación en las zonas donde se requiere realizar la excavaciones para la captación en la ladera que se encuentran contemplados en los planos, según los niveles y pendientes que indica la topografía.

La medición se hará en términos de metros cúbicos, medida en su posición original.

BASE DE PAGO:

Los trabajos de esta partida se pagaran de acuerdo al análisis de precios unitarios respectivos, por metro cúbico (M3) previa aprobación por parte de la entidad. Entendiéndose que dicho precio y pago constituirá compensación total por toda la mano de obra, incluyendo las leyes sociales, materiales y cualquier actividad o suministro necesario para la ejecución del trabajo.

01.02.03 ENCOFRADO Y DESENCOFRADO DESCRIPCIÓN:

Los encofrados serán diseñados y construidos en tal forma que resistan plenamente sin deformarse, el empuje del concreto al momento del llenado y el peso

El encofrado se construirá de modo tal, que facilite la labor de desencofrado sin producir daños a las superficies de concreto vaciadas.

Antes de ejecutar los vaciados de concreto el ingeniero inspeccionará los encofrados con el fin de aprobarlos.

El encofrado de sobre cimientos se medirá en metros cuadrado (M2) en la cara de ambos lados .La superficie a encofrar se obtendrá multiplicando la longitud total de sobre cimientos por su arista vertical la cual se detalla en los planos.

BASE DE PAGO:

Esta partida se pagara de acuerdo al análisis de precios unitarios respectivos, por metro cuadrado (M2) de encofrado realizado, entendiéndose que dicho precio y pago constituirá compensación total por toda la mano de obra, incluyendo las leyes sociales, materiales y cualquier actividad o suministro necesario para la ejecución del trabajo.

01.02.04

CONCRETO FC=100 KG/CM2, SIN MEZCLADORA (m3)

01.02.05 CONCRETO FC=140 KG/CM2 (m3)

(16)

CONCRETO SIMPLE GENERALIDADES

Las especificaciones de este rubro corresponden a las obras de concreto armado, cuyo diseño figura en el juego de planos del proyecto.

Complementan estas especificaciones las notas detalles que aparecen en los planos estructurales así como también lo especificado en el Reglamento Nacional de Construcciones y las Normas de Concreto reforzado (ACI. 318-77) y de la A.S.T.M. CONCRETO

El concreto será una mezcla de agua, cemento, arena y piedra; preparada en una maquina mezcladora mecánica, dosificándose estos materiales en proporciones necesarias, capaz de ser colocada sin segregaciones a fin de lograr las resistencias especificadas una vez endurecido.

a) Dosificación

Con el objeto de alcanzar las resistencias establecidas para los diferentes usos del concreto, sus elementos deben ser dosificados en proporciones de acuerdo a las cantidades que debe ser mezclado.

b) Consistencia

Las proporciones de arena, piedra, cemento, agua convenientemente mezclados deben de presentar un alto grado de trabajabilidad, ser pastosa a fin de que se introduzca en los ángulos, no debiéndose producir segregación de sus componentes. En la preparación de la mezcla debe de tenerse especial cuidado en la proporción de sus componentes sean estos: arena, piedra, cemento y agua siendo este último de primordial importancia.

En la preparación del concreto se tendrá especial cuidado de mantener la misma relación agua-cemento para que esté de acuerdo con el Slump previsto en cada tipo de concreto a usarse; a mayor uso de agua es mayor el Slump y menor es la resistencia que se obtiene del concreto.

c) Esfuerzo

El esfuerzo de compresión especificado del concreto f´c para cada porción de la estructura indicada en los planos, estará basado en la fuerza de compresión alcanzada a los 28 días, a menos que se indique otro tiempo diferente.

Esta información deberá incluir como mínimo la demostración de conformidad de cada mezcla con la especificación y los resultados de testigos rotos en compresión de acuerdo a las normas ASTM C-31 y C-39 en cantidad suficiente para demostrar que se está alcanzando la resistencia mínima especificada y que no más del 10% de todas las pruebas den valores inferiores a dicha resistencia.

(17)

Se llama prueba al promedio del resultado de la resistencia de tres testigos del mismo concreto, aprobados en la misma oportunidad. A pesar de la aprobación del Ingeniero Supervisor y exclusivamente responsable de conservar la calidad del concreto, de acuerdo a las especificaciones.

La dosificación de los materiales deberá ser en peso. d) Mezclado

Los materiales convenientemente dosificados y proporcionados en cantidades definidas deben ser reunidos en una sola masa, de características especiales, esta operación debe realizarse en mezcladora mecánica.

La Municipalidad Distrital deberá proveer el equipo apropiado al volumen de la obra a ejecutar y solicitar la aprobación del Ingeniero Inspector.

La cantidad especificada de agregados que deben de mezclarse será colocada en el tambor de la mezcladora cuando ya se haya vertido en esta por lo menos el 10% del agua dosificada, el resto se colocará en el transcurso de los 25% de tiempo de mezclado. Debe de tenerse adosado a la mezcladora instrumentos de control tanto para verificar el tiempo de mezclado, verificar la cantidad de agua vertida en tambor.

El total del contenido del tambor (tanda) deberá ser descargado antes de volver a cargar la mezcladora en tandas de 1.5m3, el tiempo de mezcla será de 1.5 minutos y será aumentado en 15 segundos por cada ¾ de metro cúbico adicional.

En caso de la adición de aditivos, estos serán incorporados como solución y empleando sistema de dosificación y entrega recomendado por el fabricante.

El concreto contenido en el tambor debe ser utilizado íntegramente, si hubiera sobrante este se desechará, debiendo limpiarse el interior del tambor, para impedir que el concreto se endurezca en su interior. La mezcladora debe ser mantenida limpia. Las paletas interiores del tambor deberán ser remplazadas cuando hayan perdido 10% de su profundidad.

El concreto será mezclado sólo para uso inmediato. Cualquier concreto que haya comenzado a endurecer o fraguar sin haber sido empleado será eliminado. Así mismo, se eliminará todo concreto al que se le haya añadido agua posteriormente a su mezclado sin aprobación específica del Ingeniero.

e) Diseño de Mezcla

El Ejecutante hará sus diseños de mezcla, los que deberán estar respaldados por los ensayos efectuados en laboratorios competentes; en estos deben indicar las proporciones, tipo de granulometría de los agregados, calidad en tipo y cantidad de cemento, los gastos de estos ensayos son por cuenta del Ejecutante.

(18)

El Ejecutante deberá trabajar en base a los resultados obtenidos en el laboratorio siempre y cuando cumplan con las normas establecidas.

f) Materiales

Cemento:

El cemento a utilizarse será el Tipo I y Tipo MS en aquellas estructuras de concreto simple y/o armado que estén, debiendo cumplir ambos, con las Normas del ASTM y del ITINTEC.

Normalmente este cemento se expende en bolsas de 42.5 Kg. (94 lbs/bolsa) el que podrá tener una variación de +- 1% del peso indicado; también se usa cemento a granel para el cual debe contarse con un almacenamiento adecuado para que no se produzcan cambios en su composición y características físicas.

Agregados:

Los agregados que se usarán son: el agregado fino (arena) y el agregado grueso (piedra chancada y/o grava de río). Ambos tipos deben considerarse como ingredientes separados del concreto.

Las especificaciones concretas están dadas por las Normas ASTM-C 33, tanto para los agregados finos, como para los agregados gruesos; además se tendrá en cuenta las Normas ASTM - D 448, para evaluar la dureza de los mismos.

 Agregados Finos (Arena de Río o de Cantera)

Debe ser limpia, silicosa y lavada de granos duros resistente a la abrasión, lustrosa; libre de cantidades perjudiciales de polvo, terrones, partículas suaves y escamosas, esquistos, pizarras, álcalis, materias orgánicas.

Se controlará la materia orgánica indicada en ASTM-C-136 y ASMT-C-17–ASMT-C-117. Los porcentajes de sustancias deletéreas en la arena no excederán los valores siguientes:

Material

Porcent. Permisib. Por

Peso

Material que pasa la malla N° 200 (Desig. ASMT C-117)

3 Lutitas (Desig. ASTM C-123, gravedad espec. De

líq. Denso, 1.95)

1

Arcilla (Desig. ASTM C-142) 1

Total de otras sustancias deletéreas (tales como álcalis, mica, granos cubiertos de otros mat. Partículas blandas escamosas y turba)

(19)

Total de todos los materiales deletéreos 5

La arena utilizada para la mezcla del concreto será bien graduada y al probarse por medio de mallas standard (ASTM Desig. C-136), deberá cumplir con los límites siguientes:

Malla % que Pasa

3/8 100 4 90-100 8 70-98 16 50-85 30 30-70 50 10-45 100 0-10

El módulo de fineza de la arena estará en los valores de 2.50 a 2.90, sin embargo, la variación del módulo de fineza no excederá 0.30.

El Ingeniero podrá someter la arena utilizada en la mezcla de concreto a las pruebas determinadas por el ASTM para las pruebas de agregados con concreto, tales como ASTM-C-40, ASTM-C-128, ASTM-C-88 y otros que considere necesario.

El Ingeniero muestreará y probará la arena según sea empleada en la obra. La arena será considerada apta, si cumple con las especificaciones y las pruebas que efectúe el Ingeniero.

 Agregado Grueso

Deberá ser de piedra o de grava, rota o chancada, de grano duro y compacto, la piedra deberá estar limpia de polvo, materia orgánica o barro, marga u otra sustancia de carácter etéreo. En general, deberá estar de acuerdo con las normas ASTM-C-33.

La forma de las partículas de los agregados deberá ser dentro de lo posible redonda cúbica.

Los agregados gruesos deberán cumplir los requisitos de las pruebas siguientes, que pueden ser efectuados por el Ingeniero cuando lo considere necesario ASTM-C-131, ASTM-C-88, ASTM-C-127. Deberá cumplir con los siguientes límites:

Malla % que pasa

1.1/2” 100

1” 95 - 100 1/2” 25 - 60 4” 10 máx. 8” 5 máx.

(20)

El Ingeniero muestreará y hará las pruebas necesarias para el agregado grueso según sea empleado en la Obra. El agregado grueso será considerado apto, si los resultados de las pruebas están dentro de lo indicado en los reglamentos respectivos.

En elementos de espesor reducido ó ante la presencia de gran densidad de armadura se podrá reducir el tamaño de la piedra hasta obtener una buena trabajabilidad del concreto y siempre y cuando cumpla con el Slump ó asentamiento requerido y que la resistencia del mismo sea la requerida.

 Hormigón

Será procedente de río o de cantera; compuesto de partículas fuertes, duras, limpias, libres de cantidades perjudiciales de polvo, películas de ácidos, materias orgánicas, escamas, terrones u otras sustancias perjudiciales.

De granulometría uniforme, usándose el material que pasa por la malla 100 como mínimo y la malla de 2” como máximo, esta prueba se debe ejecutar antes de que entre en contacto con los componentes del concreto y por lo menos semanalmente.

 Agua:

El agua a emplearse en la preparación del concreto en principio debe ser potable, fresca, limpia, libre de sustancias perjudiciales como aceites, ácidos, álcalis, sales minerales, materiales orgánicos, partículas de humus, fibras vegetales, etc.

Se podrá usar agua de pozo siempre y cuando cumpla con las exigencias ya anotadas y que no sean aguas duras con contenidos de sulfatos. Se podrá usar agua no potable solo cuando el producto de cubos de mortero probados a la compresión a los 7 y 28 días de resistencias iguales ó superiores a aquellas preparadas con agua destilada. Para tal efecto se ejecutarán pruebas de acuerdo con las normas ASTM-C-109. Se considera como agua de mezcla la contenida en la arena y será determinada según las normas ASTM-C-70.

ENCOFRADOS

Los encofrados son formas que pueden ser de madera, acero, fibra acrílica, etc., cuyo objeto principal es contener al concreto, dándole la forma requerida debiendo estar de acuerdo con lo especificado en las normas ACI-347-68.

Estos deben tener la capacidad suficiente para resistir la presión resultante de la colocación y vibrado del concreto y la suficiente rapidez para mantener las tolerancias especificadas.

Los cortes del terreno no deben ser usados como encofrados para superficies verticales a menos que sea requerido o permitido.

(21)

El encofrado será diseñado para resistir con seguridad todas las cargas impuestas por su propio peso, el peso y empuje del concreto y una sobrecarga de llenado inferior a 200 Kg./cm2.

La deformación máxima entre los elementos de soporte debe ser menor de 1/240 de la luz entre los miembros estructurales.

Las formas deberán ser herméticas para prevenir la filtración del mortero y serán debidamente arriostradas o ligadas entre sí de manera que se mantengan en la posición y forma deseada con seguridad.

Donde sea necesario mantener las tolerancias especificadas, el encofrado debe ser bombeado para compensar las deformaciones, previamente al endurecimiento del concreto.

Medios positivos de ajuste (cuñas o gatas) de parantes inclinados o puntuales, deben ser provistos y todo asentamiento debe ser eliminado durante la operación de colocación del concreto. Los encofrados deben ser arriostrados contra deflexiones laterales.

Aberturas temporales deben ser previstas en base de los encofrados de las columnas, paredes en otros puntos donde sea necesario facilitar la limpieza e inspección antes de que el concreto sea vaciado.

Accesorios de encofrados para ser parcial o totalmente empotrados en el concreto, tales como tirantes y soportes colgantes, deben ser de una calidad fabricada comercialmente. Los tirantes de los encofrados deben ser hechos de tal manera que las terminales pueden ser removidos sin acusar astilladuras en las capas del concreto después que las ligaduras hayan sido removidas.

Los tirantes para formas serán regulados en longitud y serán tipo tal que no dejen elemento de metal alguno más adentro de 1cm de la superficie.

Las formas de madera para aberturas en paredes debe ser construidas de tal forma que faciliten su aflojamiento; si es necesario habrá de contrarrestar el hinchamiento de las formas.

El tamaño y distanciamiento o espaciado de los pies derechos y largueros deberá ser determinado por la naturaleza del trabajo y la altura del concreto a vaciarse, quedando a criterio del Ingeniero Inspector dichos tamaños y espaciamiento.

Inmediatamente después de quitar las formas, la superficie de concreto deberá ser examinada cuidadosamente y cualquier irregularidad deberá ser tratada como ordene el Ingeniero.

Las porciones de concreto con cangrejeras deberán picarse en la extensión que abarquen tales defectos y el espacio rellenado o resanado con concreto o mortero,

(22)

terminado de tal manera que se obtenga la superficie de textura a la del concreto circundante. No se permitirá el resane burdo de tales defectos.

ALMACENAMIENTO DE MATERIALES Agregados:

Para el almacenamiento de los agregados se debe contar con un espacio suficientemente extenso de tal forma que en él se dé cabida a los diferentes tipos de agregados sin que se produzca mezcla entre ellos de modo preferente debe ser en una losa de concreto, con lo que se evita que los agregados se mezclen con tierra y otros elementos nocivos al preparado del concreto y debe ser accesible para su traslado al sitio en el que funciona la mezcladora.

Cemento:

El lugar para almacenar este material, de forma preferente debe estar construido por una losa de concreto un poco más elevado del nivel del terreno natural con el objeto de evitar la humedad del terreno que perjudica notablemente sus componentes.

Debe apilarse en rumas de no más de 10 bolsas lo que facilita su control y fácil manejo. Se irá usando el cemento en el orden de llegada a la obra. Las bolsas deben ser recepcionadas con sus coberturas sanas, no se aceptarán bolsas que lleguen rotas y las que presenten endurecimiento en la superficie. Deben contener un peso de 42.5kg. de cemento cada una.

En el caso de usarse cemento a granel su almacenamiento debe ser hecho en sitios cerrados y en la boca de descarga debe tener dispositivos especiales de pasaje de tal suerte que cada vez que se accione este dispositivo entregue sólo 42.5kg de cemento con +- 1% de tolerancia. El almacenamiento del cemento debe ser cubierto toda su área.

Del Agua:

Es preferible el uso del agua en forma directa de la tubería la que debe ser del diámetro adecuado.

CURADO DEL CONCRETO

Será por lo menos 7 días, durante los cuales se mantendrá el concreto sobre los 100ºc. En condición húmeda, esto a partir de las 10 o 12 horas del vaciado.

Cuando se usan aditivos de alta resistencia, el curado durará por lo menos 3 días.

Cuando el curado se efectúa con agua, los elementos horizontales se mantendrán con agua, especialmente cuando el sol actúa directamente; los elementos verticales se regarán continuamente de manera que el agua caiga en forma de lluvia. Se permitirá el uso de los plásticos como las de polietileno.

(23)

DESCRIPCIÓN

Acero: fy = 4,200 kg/cm2_{, las características de su composición, habilitación y}

colocación,

La unidad de medida será por kilogramo (Kg) para acero.

BASES DE PAGO

El pago se hará por kilogramo (Kg) para acero; según precio unitario del contrato; entendiéndose que dicho precio y pago constituirá compensación total por toda la mano de obra, incluyendo las leyes sociales, materiales y cualquier actividad o suministro necesario para la ejecución del trabajo.

01.02.08 TARRAJEO INTERIOR C/IMPERMEABILIZANTE 1:2 E=1.5 CM (m2) 01.02.09 TARRAJEO EXTERIOR EXTERNO MORTERO 1:2 E=1.5 CM (m2)

DESCRIPCIÓN

La mano de obra y los materiales necesarios deberán ser tales que garanticen la buena ejecución de los revoques de acuerdo al proyecto arquitectónico.

El revoque deberá ejecutarse previa limpieza y humedeciendo las superficies donde debe ser aplicado. Luego se les aplicarán un pañeteo previo mediante la aplicación de mortero.

La mezcla de mortero para este trabajo será de proporción 1: 2 cemento-arena y deberá zarandearse para lograr su uniformidad, en lado interior de la captación se colocara impermeabilizante.

Estas mezclas se prepararán en bateas de madera perfectamente limpias de todo residuo anterior.

El tarrajeo se hará con cintas de la misma mezcla perfectamente horizontal y vertical. La aplicación de las mezclas será paleteando con fuerza y presionando contra los parámetros para evitar vacíos interiores y obtener una capa compacta y bien adherida, siendo esta no menor de 1 cm. ni mayor de 2.5 cm.

Las superficies a obtener serán completamente planas, sin resquebrajaduras, eflorescencias ó defectos de textura.

La unidad de medida será el metro cuadrado (m²).

BASES DE PAGO

El área medida en la forma antes descrita será pagado al precio unitario del contrato por metro cuadrado (m²); entendiéndose que dicho precio y pago constituirá compensación total de la mano de obra, materiales, herramientas y cualquier actividad necesaria para la ejecución del trabajo.

(24)

01.02.010 FILTRO DE GRAVA (m3) DESCRIPCIÓN

La mano de obra y los materiales necesarios deberán ser tales que garanticen la buena ejecución en la colocación de de grava de ½ y ¾”, previa conformidad del supervisor. Esta se colocara en capa de 0.10 cm, en la parte de la captación que servirá para purificar el agua.

El cambio de dicho material será aprobado por el supervisor de obra.

La unidad de medida será el metro cubico (m3).

BASES DE PAGO

El área medida en la forma antes descrita será pagado al precio unitario del contrato por metro cubico (m3); entendiéndose que dicho precio y pago constituirá compensación total de la mano de obra, materiales, herramientas y cualquier actividad necesaria para la ejecución del trabajo.

01.02.011 FILTRO DE ARENA (m3) DESCRIPCIÓN

DESCRIPCIÓN

La mano de obra y los materiales necesarios deberán ser tales que garanticen la buena ejecución en la colocación de de Arena Gruesa, previa conformidad del supervisor. Esta se colocara en capa de 0.10 cm, en la parte de la captación que servirá para purificar el agua.

El cambio de dicho material será aprobado por el supervisor de obra.

La unidad de medida será el metro cubico (m3).

BASES DE PAGO

El área medida en la forma antes descrita será pagado al precio unitario del contrato por metro cubico (m3); entendiéndose que dicho precio y pago constituirá compensación total de la mano de obra, materiales, herramientas y cualquier actividad necesaria para la ejecución del trabajo.

01.02.012

PINTURA CON ESMALTE (M2) DESCRIPCION:

PREPARACIÓN DE LAS SUPERFICIES

Las superficies deberán estar limpias y secas antes del pintado.

En general se pintarán las superficies exteriores y las superficies visibles de elementos de concreto.

(25)

en elementos de concreto. Las superficies con imperfecciones serán resanadas con un mayor grado de enriquecimiento del material.

Antes del pintado de cualquier elemento, todo trabajo terminado será protegido contra salpicaduras y manchas.

Para efectos de mantenimiento la pintura llegará a la obra en sus envases originales e intactos, se deberá evitar el asentamiento por medio de un batido previo a la aplicación y así garantizar uniformidad en el color.

MÉTODO DE MEDICIÓN.

El área a pagarse será el número de metros cuadrados, medido en su posición original de acuerdo con los planos y/o indicaciones del Ingeniero Inspector.

BASE DE PAGO.

La unidad de medida para efectos del pago será de acuerdo al análisis de precios unitarios por metro cuadrado (m2), entendiéndose que dicho precio y pago constituirá compensación total por toda la mano de obra incluyendo Leyes Sociales, materiales y cualquier actividad o suministro necesario para la ejecución del trabajo.

01.02.013 CARGUIO MANUAL DE AGREGADOS (m3) DESCRIPCION:

La presente especificación es aplicable a los trabajos de transporte manual de agregados a la obra y según lo indique el residente de Obra.

El carguío se efectuara en forma manual, abasteciendo de material a los vehículos de transporte y/o cualquier movibilidad que hagas de sus veces, el cual se ejecutara bajo una organización de cuadrillas.

MÉTODO DE MEDICIÓN.

El área a pagarse será el número de metros cúbicos, medido en su posición original de acuerdo con los planos y/o indicaciones del Ingeniero Inspector.

BASE DE PAGO.

La unidad de medida para efectos del pago será de acuerdo al análisis de precios unitarios por metro cubico (m3), entendiéndose que dicho precio y pago constituirá compensación total por toda la mano de obra incluyendo Leyes Sociales, materiales y cualquier actividad o suministro necesario para la ejecución del trabajo.

01.02.014 ACARREO DE MATERIAL EXCEDENTE HASTA D=100M (m3) DESCRIPCIÓN:

Comprende en acarrear material a obra, transportar el material justo en el kilometro que se va a realzar los trabajos respectivos, y/o lo mas cercano a la ejecución de los trabajos

(26)

Acarrear significa llevar el material al lugar indicado según la dirección del responsable técnico, y del supervisor, el cual será en medios de transporte de la localidad, ya sean burros yeguas, caballos, quienes pueden llegar al lugar de la obra solicitada.

Así mismo se puede llevar en forma manual.

Se debe de de considerar la seguridad de dichos animales y de las personas quienes son encargados de llevar dichos materiales.

El volumen de material a acarrear es en metros cúbicos (m3).

BASE DE PAGO:

El pago se efectuará por metro cúbico (M3) de acuerdo a las partidas aprobadas en el presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por toda la mano de obra, incluyendo las leyes sociales, materiales y cualquier actividad o suministro necesario para la ejecución del trabajo.

01.02.015

TAPA SANITARIA METALICA DE 0.70X0.70M (und)

01.02.016

TAPA SANITARIA METALICA DE 0.40X0.40M (und) DESCRIPCIÓN

Las dimensiones y diseño serán según diseño del plano de detalles, quien el supervisor verificara las medidas y espesores de dicha tapa.

BASES DE PAGO

El pago se hará por unidad (Und) según precio unitario del contrato, entendiéndose que dicho precio y pago constituirá compensación total por toda la mano de obra, incluyendo las leyes sociales, materiales y cualquier actividad o suministro necesario para la ejecución del trabajo.

01.02.017

TUBERIA PVC C-10 Ø 11/2" (ml)

01.02.018

TUBERIA PVC C-10 Ø 2" (ml) DESCRIPCIÓN

Comprende el suministro y colocación de tuberías dentro de los ambientes de la captación, incluyendo los accesorios y materiales necesarios para la unión de los tubos hasta llegar a la boca de salida donde se conectará posteriormente a la Línea de Conducción.

(27)

BASES DE PAGO

El pago se hará por metro Lineal (ml).según precio unitario del contrato, entendiéndose que dicho precio y pago constituirá compensación total por toda la mano de obra, incluyendo las leyes sociales, materiales y cualquier actividad o suministro necesario para la ejecución del trabajo.

01.02.019

CODO PVC SAP 2"X90° (und) DESCRIPCIÓN

Comprende el suministro y colocación de accesorio de codos que permitirán adaptar mejor la tubería de ventilación.

La unidad de medida será por Unidad (und).

BASES DE PAGO

El pago se hará por unidad (und).según precio unitario del contrato, entendiéndose que dicho precio y pago constituirá compensación total por toda la mano de obra, incluyendo las leyes sociales, materiales y cualquier actividad o suministro necesario para la ejecución del trabajo.

01.02.020

CANASTILLA DE 11/2" (und) DESCRIPCIÓN

Comprende el suministro y colocación de accesorio que permitirán y servirán de filtro para que no pasen basuras poñas, propias de la captación, y de esta manera proteger la línea de Conducción.

BASES DE PAGO

01.02.021

VALVULA COMPUERTA Ø 11/2" - FLEXIBLE (und) DESCRIPCIÓN

Comprende el suministro y colocación de la válvula, el cual permitirá regular las presiones del caudal, según diseño, previa conformidad del Supervisor de Obra.

(28)

BASES DE PAGO

01.02.022

POZO DRENAJE (und) DESCRIPCIÓN

Comprende El Suministro Y Colocación Del Pozo De Drenaje Cuya Característica Es Drenar Pequeños Caudales Provenientes De La Limpieza O Mantenimiento A La Captación.

BASES DE PAGO

01.03.00 CERCO DE LA CAPTACION DE LADERA 01.03.01. TRAZO Y REPLANTEO PRELIMINAR (M2)

VER ITEM N° 01.02.01

01.03.02. EXCAVACIONES MASIVAS MANUAL (M2) VER ITEM N° 01.02.02

01.03.03. CONCRETO SIMPLE 1:12+30% P.M. (M3)

Llevarán concreto simple a aquella estructura que este indicado en los planos, que se apoyan sobre el terreno y serán de concreto ciclópeo 1: 12 (Cemento – Arena – Piedra chancada), con 30% de piedra mediana, lográndose una mezcla trabajable que deberá respetarse, asumiendo el dimensionamiento propuesto de resistencia especificada en los planos.

Únicamente se procederá al vaciado cuando se haya verificado la exactitud de la excavación, como producto de un correcto replanteo, el batido de estos materiales se hará utilizando mezcladora mecánica, debiendo efectuarse estas operaciones por el mínimo durante 1 minuto por carga.

Sólo podrá emplearse agua potable o agua limpia de buena calidad, libre de impurezas que pueda dañar el concreto; se humedecerá las zanjas antes de llenar los cimientos y no se colocarán las piedras sin antes haber depositado una capa de concreto de por lo

(29)

menos 10 cm. de espesor. Las piedras deberán quedar completamente rodeadas por la mezcla sin que se toquen los extremos.

Se prescindirá de encofrado cuando el terreno lo permita, es decir que no se produzcan derrumbes.

Se tomarán muestras de concreto de acuerdo a las Normas ASTM. 0172, previo resultados de diseño de mezclas.

El trabajo ejecutado, de acuerdo a la descripción anterior, se medirá en metros cúbicos (m³).

BASES DE PAGO

El pago se hará por metro cúbico (m³) según precio unitario del contrato, entendiéndose que dicho precio y pago constituirá compensación total por toda la mano de obra, incluyendo las leyes sociales, materiales y cualquier actividad o suministro necesario para la ejecución del trabajo.

01.03.04. CONCRETO F'C=140 KG/CM2 (M3) VER ITEM N° 01.02.05 01.03.05. ENCOFRADO Y DESENCOFRADO (M2) VER ITEM N° 01.02.03 01.03.06. ACERO F'Y=4200 KG/CM2 (kg) VER ITEM N° 01.02.07

01.03.07. TARRAJEO EXTER. MEZ. 1:5, E=1.5 CM (M2) VER ITEM N° 01.02.09

01.03.08. PUERTA METÁLICA (1.00X2.00) (und) DESCRIPCIÓN

Las dimensiones y diseño serán según diseño del plano de detalles, quien el supervisor verificara las medidas y espesores de dicha tapa.

BASES DE PAGO

(30)

DESCRIPCIÓN

Los insumos y las instalaciones de alambre de púas para cobertura de cerco perimétrico de la captación.

BASES DE PAGO

01.03.010. PINTURA LATEX EN COLUMNAS DESCRIPCIÓN

Antes de comenzar la pintura será necesario efectuar resanes y lijado de todas las superficies, las cuales llevarán una base de imprimante de calidad, debiendo ser este de marca conocida.

En superficie de paredes nuevas; se aplicará una mano de imprimante con brocha y una segunda mano de imprimante (puro) con espátula metálica, el objeto es obtener una superficie tersa é impecable; posteriormente se lijará utilizándose lija muy fina (lija de agua), necesitándose la aprobación del Ingeniero Supervisor antes de la aplicación de la primera capa de pintura.

Posteriormente se aplicarán dos manos de pintura. Sobre la primera mano de muros y cielos rasos, se harán los resanes y masillados necesarios antes de la segunda mano definitiva.

No se aceptarán desmanches sino más bien otra mano de pintura el paño completo. Todas las superficies a las que se debe aplicar pintura, deben estar secas y deberán dejarse tiempo suficiente ente las manos o capas sucesivas de pintura, a fin de permitir que ésta seque convenientemente.

Ningún pintado exterior deberá efectuarse durante horas de lluvia, por menuda que ésta sea.

Es importante hacer notar que independientemente de las dos manos de pintura, la superficie pintada deberá quedar con un color parejo, por lo tanto de ser necesario se tendrá que aplicar las manos de pintura adicionales que den uniformidad a la superficie pintada.

La pintura a utilizarse será Látex de reconocida calidad solamente de las marcas Sherwin Williams y/o Vinilátex de Fast; y deberán ser llevados a obra en sus respectivos envases, debiéndose realizar cualquier mezcla al pie de la obra, no permitiéndose

(31)

mezclas hechas fuera de la obra. La aplicación será:

En Interiores: Cielo Rasos: Se aplicará una mano de imprimante y dos manos con pintura a base de látex sintético. Paredes: Se aplicará una mano de imprimante para muros y dos manos de pintura a base de Látex.

En Exteriores: En todas las superficies exteriores por pintar, se aplicarán una mano de imprimante y dos manos de pintura formulada especialmente para resistir las adversas condiciones climáticas.

La unidad de medida será por metro cuadrado (m²).

BASES DE PAGO

El área medida en la forma antes descrita será pagada al precio unitario del contrato por metro cuadrado (m2); entendiéndose que dicho precio y pago constituirá compensación total de la mano de obra, materiales, herramientas y cualquier actividad necesaria para la ejecución del trabajo.

01.04.00 ESPECIFICACIONES TECNICAS PARA LA INSTALACION DE TUBERIAS PVC EN REDES DE AGUA POTABLE (LINEA DE CONDUCCION)

1.00 MATERIALES: 1.1 Tuberías:

Las tuberías correspondientes a esta especificación será de PVC. de C-7.5, que reúnan las condiciones de las Normas Oficiales.

1.2 Uniones:

Las juntas serán flexibles y permitirán una desviación angular de 6° entre dos tubos instalados, las juntas se harán a base de anillos de jebe y serán del tipo de uniones sueltas.

Limpie cuidadosamente el interior de la campana y el anillo de caucho e introduscalo en la parte más gruesa hacia el interior, asegurándose que se aloje en su canal en perfecto contacto.

1.3 Accesorios:

Los accesorios serán de PVC-SAP o de fierro fundido tipo masa, (según las consideraciones del caso) para este tipo de tuberías.

01.04.01 TRAZO NIVELACION Y REPLANTEO (ml) DESCRIPCIÓN:

Cualquier modificación de los niveles por exigirlos, así circunstancias de carácter local, deberá recibir previamente la aprobación de la supervisión.

(32)

Comprende el replanteo de los planos en el terreno y nivelado fijando los ejes de referencia y las estacas de nivelación.

Se considera la ejecución de todos los trabajos topográficos que se requieran para las diferentes obras durante el tiempo que dure la ejecución de éstas, siendo las mismas: levantamiento de perfiles, secciones y control de la rasante.

Este trabajo será medido por metro cuadrado (m2) de terreno trabajado, en el caso de captaciones, reservorio, cámaras, cajas de válvulas, piletas. En el caso de la línea de conducción y red de distribución será medido en metros lineales (m).

Estos trabajos se computaran de acuerdo a la distancias de la tubería. Se medirán por (ml).

BASE DE PAGO:

Los trabajos comprendidos serán pagados de acuerdo al análisis de precios unitarios respectivos, por metro lineal (ML) de trazo, entendiéndose que dicho precio y pago constituirá compensación total por toda la mano de obra , materiales ,equipos, herramientas e imprevistos necesarios para la ejecución de la partida.

01.04.02 EXCAVACION DE ZANJA (ml) DESCRIPCIÓN:

La excavación se ejecutará con pala y pico y deberán corresponder a las dimensiones que se indican en los planos, se quitarán los moldes laterales cuando la compactación del terreno lo permita y no exista riesgos y peligro de derrumbes o de filtraciones de agua.

Se obtendrá la aprobación de la Supervisión, para las zanjas antes de instalar la tubería. Como condición preliminar, todo el sitio de la Excavación en corte abierto, será primero despejado de todas las obstrucciones existentes.

El material sobrante excavado, si es apropiado para el relleno de las Zanjas, podrá ser amontonado y usado como material selecto y/o calificado de relleno, tal como sea determinado por el Ingeniero Supervisor.

Las excavaciones no deben efectuarse con demasiada anticipación a la instalación de las tuberías para evitar derrumbes, accidentes y problemas de tránsito, entre otros. La zanja necesita ser lo suficientemente ancha para permitir a un hombre trabajar en condiciones de seguridad, tal como se indica en el siguiente cuadro:

ANCHO DE LA ZANJA

(33)

DIÁMETRO NOMINAL (mm) Mínimo (cm.) Máximo (cm.) 110 45 70 160 45 75 200 50 80 250 55 85 300 60 90 350 65 95 METODO DE MEDICION:

BASE DE PAGO:

01.04.03 REFINE, NIVELACION Y FONDOS PARA TUBERIA (ml) DESCRIPCIÓN:

Para proceder a instalar las líneas de agua, las zanjas excavadas deberán estar refinadas y niveladas. El refine consiste en el perfilamiento tanto de las paredes como el fondo, teniendo especial cuidado de que no quede protuberancias rocosas que hagan contacto con el cuerpo del tubo. La nivelación se efectuará en el fondo de la zanja, con el tipo de cama de apoyo conveniente.

BASE DE PAGO:

01.04.04 CAMA DE APOYO PARA TUBERIAS MENORES DE 6” (ml) DESCRIPCIÓN:

Para proceder a instalar las líneas de agua, se debe colocar una cama de apoyo que consiste en tierra de partículas pequeñas (para evitar rompimiento de la tubería), que serán zarandeadas del mismo material de la excavación.

(34)

BASE DE PAGO:

01.04.05

TUBERIA PVC SAP C-10, D=11/2” (ml) DESCRIPCIÓN:

DE LA INSTALACION DE TUBERIAS . INSTRUCCIONES GENERALES:

La tubería debería ser colocada en la zanja cuidadosamente trazada. Se eliminará toda prominencia rocosa y se emparejará el fondo de una cama de arena o material suelto. En terreno pantanoso o deleznable, es necesaria la colocación de un solado de concreto antes de la arena o material suelto para apoyo de la tubería. En los cruces de camino, la excavación debe hacerse lo más angosto posible y debe protegerse además la tubería con un revestimiento de concreto cuyo espesor será determinado como en el caso del solado por el Ing. Inspector.

Los tubos deben apoyarse sobre el piso de la zanja en toda su extensión. Es conveniente sin embargo, dejar debajo de cada junta una pequeña cavidad con el fin de facilitar la revisión al efectuar las pruebas de ensayo.

Durante los trabajos de colocación hay que cuidar que no queden encerrados objetos de materiales extraños, para evitarlo se debe taponar las entradas de los tubos cada vez que el trabajo se interrumpa.

Entre tubo y tubo debe dejarse una pequeña separación (5 mm) con el fin de permitir la libre dilatación del material, motivada por los cambios de temperatura y facilitar al mismo tiempo la adaptación de la instalación de posible asentamiento de terreno.

La flexibilidad de las juntas permite un ángulo máximo de desviación entre tubo y tubo de 6°, lo que facilita la colocación de la tubería a los desvíos y cambios de pendientes. Las desviaciones de servicio se conectan rápidamente, utilizando cualquiera de los sistemas conocidos, conectando directamente la llave “Corporation” o usando la abrazadera de sujeción.

En los puntos de cruce con los colectores de desagüe, las tuberías de agua deben pasar por encima del colector, y deberán instalarse en forma tal, que el puente de cruce incida con el punto medio de un tubo de agua, de modo de evitar que la unión quede próxima
