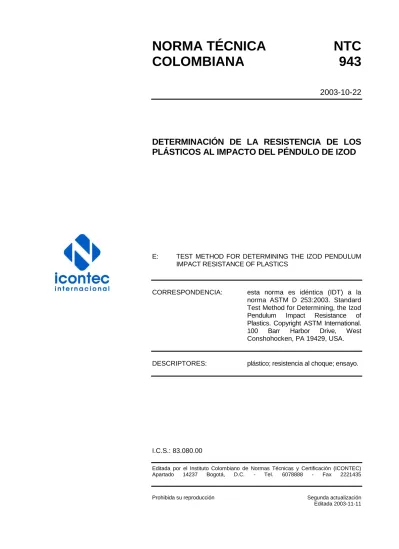

NORMA TÉCNICA
NTC
COLOMBIANA
943
2003-10-22
DETERMINACIÓN DE LA RESISTENCIA DE LOS
PLÁSTICOS AL IMPACTO DEL PÉNDULO DE IZOD
E: TEST METHOD FOR DETERMINING THE IZOD PENDULUM IMPACT RESISTANCE OF PLASTICS
CORRESPONDENCIA: esta norma es idéntica (IDT) a la norma ASTM D 253:2003. Standard Test Method for Determining, the Izod Pendulum Impact Resistance of Plastics. Copyright ASTM International. 100 Barr Harbor Drive, West Conshohocken, PA 19429, USA.
DESCRIPTORES: plástico; resistencia al choque; ensayo.
I.C.S.: 83.080.00
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. 6078888 - Fax 2221435
Prohibida su reproducción Segunda actualización Editada 2003-11-11
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 943 (Segunda actualización) fue ratificada por el Consejo Directivo del 2003-10-22 Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 77 Materias primas para la industria del plástico.
ASOCIACIÓN COLOMBIANA DE INDUSTRIAS PLÁSTICAS -ACOPLÁSTICOS- CIBA ESPECIALIDADES QUÍMICAS S.A. ENVASES PUROS -INTERNATIONAL PAPER LTDA.-
FÁBRICA NACIONAL DE MUÑECOS S.A. -DIVISIÓN INTERAMERICANA DE PLÁSTICOS-
PVC GERFOR S.A. TAPAS LA LIBERTAD
TAPÓN CORONA DE COLOMBIA TRIMCO S.A.
TECNOPLAST LTDA.
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas: AJOVER S.A. ALPINA S.A. ALUSUD S.A. ANHIDRIDOS Y DERIVADOS DE COLOMBIA S.A. ASESORES EN PLÁSTICO ASOCOLPACK
ATOFINA COLOMBIA S.A. CARBOQUÍMICA S.A. CARVAJAL S.A. CENPACK
CERVECERÍA LEONA S.A. CLARIANT (COLOMBIA) S.A.
COMPAÑÍA NACIONAL DE CHOCOLATES S.A.
COMPTEC S.A. DARPLAST LTDA. DEXTON S.A.
DUPONT DE COLOMBIA S.A.
EMPRESA COLOMBIANA DE SOPLADO E INYECCIÓN S.A. -ECSI-
GRASCO S.A.
INDUSTRIAS ALIMENTICIAS NOEL S.A. INSTITUTO DE CAPACITACIÓN E INVESTIGACIÓN DEL PLÁSTICO Y EL CAUCHO
INTALPEC S.A.
MERCK COLOMBIA S.A. MINIPACK
MULTIDIMENSIONALES S.A. NESTLÉ S.A.
PETROQUÍMICA COLOMBIANA S.A. PLÁSTICOS INDUSTRIALES
PLASTILENE S.A.
POLIPROPILENO DEL CARIBE
POSTOBÓN S.A. PRODENVASES PROQUINAL S.A. SINCLAIR S.A. TECNOPOR S.A. TETRA PACK S.A. TINTAS S.A.
UNIVERSIDAD NACIONAL
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales.
NORMA TÉCNICA COLOMBIANA
NTC 943 (Segunda actualización)
RESUMEN
1
DETERMINACIÓN DE LA RESISTENCIA DE LOS PLÁSTICOS AL IMPACTO DEL PÉNDULO DE IZOD
1. OBJETO
1.1 Esta norma comprende la determinación de la resistencia del plástico a los martillos tipo péndulo "normalizados" (véase la Nota 1) montados en máquinas "normalizadas", para romper probetas normalizadas con un péndulo (Véase la Nota 2). Los ensayos normalizados requieren probetas con una muesca (véase la Nota 3). En Métodos de ensayo A, C y D, la muesca produce una concentración de esfuerzo que fomenta la probabilidad de una fractura quebradiza antes que dúctil. En el método E, la resistencia al impacto se obtiene mediante ruptura por choque de flexión como se indica por la energía extraída volteando la posición de una probeta con muesca a 180° en la prensa de tornillo. Los resultados de todos los ensayos se reportan en términos de la energía absorbida por unidad de área transversal bajo la muesca (véase la Nota 4).
NOTA 1 Las máquinas con los martillos tipo péndulo han sido "normalizados" sobre algunos requisitos que deben cumplir incluyendo la caída del martillo a una altura fija, que da como resultado una velocidad del martillo sustancialmente fija en el momento del impacto. Sin embargo, se recomiendan los martillos de diferentes energías iniciales (producidas al variar sus masas efectivas) para uso con probetas de diferentes resistencias al impacto. Además, se permite a los fabricantes del equipo utilizar péndulos de diferentes longitudes y construcciones, con posibles diferencias resultantes en la rigidez del péndulo (véase el Capítulo 5). Se debe tener en cuenta que pueden existir otras diferencias en el diseño de la máquina. Las probetas son "normalizadas" en cuanto a que requieren una longitud fija, una profundidad fija y un diseño particular de la muesca. Se permite que el ancho de las muescas varíe entre los límites.
NOTA 2 Es posible que los resultados generados empleando péndulos que utilizan un indicador de presiones para registrar la fuerza de impacto y, por tanto, la energía del impacto, no sean equivalentes a los resultados generados empleando probadores codificados manual o digitalmente que midan la energía remanente en el péndulo después del impacto.
NOTA 3 La muesca de la probeta para el ensayo lzod tiene como función concentrar el esfuerzo, minimizar la deformación del plástico y dirigir la fractura a la parte de la probeta detrás de la muesca. Así se reduce la dispersión en la energía de rotura. Sin embargo, debido a las diferencias en las propiedades elásticas y viscoelásticas de los plásticos, la respuesta a una muesca dada varía entre los materiales. Con el método de ensayo D se puede obtener una medición de la "sensibilidad de muesca" de un plástico, al comparar las energías para romper probetas con muescas idénticas, con radio diferente en la base de la muesca.
NOTA 4 Se debe tener precaución al interpretar los resultados de estos métodos de ensayo normalizados. Los siguientes parámetros de ensayo pueden afectar los resultados del ensayo significativamente:
Método de fabricación, que incluye la tecnología de procesamiento aunque no se limita a ella, condiciones de moldeado, diseño de moldes y tratamientos térmicos;
Método de elaboración de muescas;
NORMA TÉCNICA COLOMBIANA
NTC 943 (Segunda actualización)
RESUMEN
2 Diseño del aparato de elaboración de muescas; Calidad de la muesca;
Tiempo entre la elaboración de la muesca y el ensayo; Espesor de la probeta de ensayo
Ancho de la probeta de ensayo debajo de la muesca y Acondicionamiento ambiental.
1.2 Los valores establecidos en unidades del SI se consideran normativos. Los valores que van entre paréntesis son informativos solamente.
1.3 Esta norma no tiene como propósito tratar todos los asuntos de seguridad, si existe alguno, asociados con su uso. Es responsabilidad del usuario de esta norma establecer apropiadas prácticas de seguridad y salud y determinar la aplicabilidad de limitaciones reglamentarias antes de su uso.
2. NORMAS DE REFERENCIA 2.1 NORMA NTC
NTC 718, Acondicionamiento de plásticos para ensayo. 2.2 NORMAS ASTM
D 618, Practice for Conditioning Plastics and Electrical Insulating Materials for Testing. (NTC 718) D 883, Terminology Relating to Plastics.
D 3641, Practice for Injection Molding Test Specimens of Thermoplastics Molding Extrusion Materials. D 4000, Classification System for Specifying Plastic Materials.
D 4066, Classification System for Nylon Injection and Extrusion Materials
D 4812, Test Methods for Unnoticed Cantilever Beam Impact Resistance of Plastics
E 691, Practice for Conducting an Interlaboratory Test Program to Determine the Precision of Test Methods.
2.3 NORMA ISO
ISO 180:1993, Plastics. Determination of Izod Impact Strenght of Rigid Materials
3. TERMINOLOGÍA 3.1 DEFINICIONES
NORMA TÉCNICA COLOMBIANA
NTC 943 (Segunda actualización)
RESUMEN
3
3.2 DESCRIPCIÓN DE TÉRMINOS ESPECÍFICOS DE ESTA NORMA 3.2.1
viga voladiza
viga que se proyecta, sujeta solamente en un extremo. 3.2.2
sensibilidad de la muesca
medición de la variación de la energía de impacto en función del radio de la muesca. ....
