CAPÍTULO I. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL.

(1)

Hábitat. Consultoría Ambiental y Proyectos. 58 58 1.

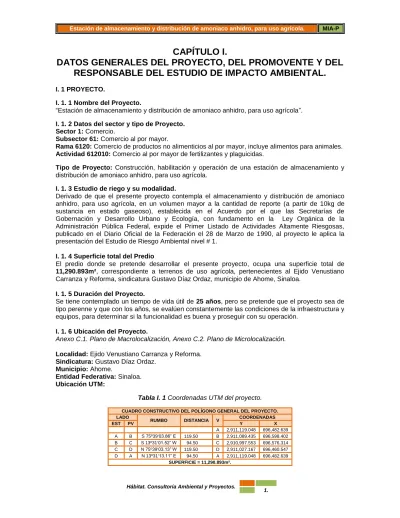

CAPÍTULO I.

DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL

RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL.

I. 1 PROYECTO.

I. 1. 1 Nombre del Proyecto.

“Estación de almacenamiento y distribución de amoniaco anhidro, para uso agrícola”. I. 1. 2 Datos del sector y tipo de Proyecto.

Sector 1: Comercio.

Subsector 61: Comercio al por mayor.

Rama 6120: Comercio de productos no alimenticios al por mayor, incluye alimentos para animales. Actividad 612010: Comercio al por mayor de fertilizantes y plaguicidas.

Tipo de Proyecto: Construcción, habilitación y operación de una estación de almacenamiento y distribución de amoniaco anhidro, para uso agrícola.

I. 1. 3 Estudio de riego y su modalidad.

Derivado de que el presente proyecto contempla el almacenamiento y distribución de amoniaco anhidro, para uso agrícola, en un volumen mayor a la cantidad de reporte (a partir de 10kg de sustancia en estado gaseoso), establecida en el Acuerdo por el que las Secretarías de Gobernación y Desarrollo Urbano y Ecología, con fundamento en la Ley Orgánica de la Administración Pública Federal, expide el Primer Listado de Actividades Altamente Riesgosas, publicado en el Diario Oficial de la Federación el 28 de Marzo de 1990, al proyecto le aplica la presentación del Estudio de Riesgo Ambiental nivel # 1.

I. 1. 4 Superficie total del Predio

El predio donde se pretende desarrollar el presente proyecto, ocupa una superficie total de 11,290.893m², correspondiente a terrenos de uso agrícola, pertenecientes al Ejido Venustiano Carranza y Reforma, sindicatura Gustavo Díaz Ordaz, municipio de Ahome, Sinaloa.

I. 1. 5 Duración del Proyecto.

Se tiene contemplado un tiempo de vida útil de 25 años, pero se pretende que el proyecto sea de tipo perenne y que con los años, se evalúen constantemente las condiciones de la infraestructura y equipos, para determinar si la funcionalidad es buena y proseguir con su operación.

I. 1. 6 Ubicación del Proyecto.

Anexo C.1. Plano de Macrolocalización, Anexo C.2. Plano de Microlocalización. Localidad: Ejido Venustiano Carranza y Reforma.

Sindicatura: Gustavo Díaz Ordaz. Municipio: Ahome.

Entidad Federativa: Sinaloa. Ubicación UTM:

Tabla I. 1 Coordenadas UTM del proyecto.

CUADRO CONSTRUCTIVO DEL POLÍGONO GENERAL DEL PROYECTO. LADO

RUMBO DISTANCIA V COORDENADAS

EST PV Y X A 2,911,119.048 696,482.639 A B S 75º39'03.86” E 119.50 B 2,911,089.435 696,598.402 B C S 13º31'01.52” W 94.50 C 2,910,997.553 696,576.314 C D N 75º39'03.13” W 119.50 D 2,911,027.167 696,460.547 D A N 13º31'13.11” E 94.50 A 2,911,119.048 696,482.639 SUPERFICIE = 11,290.893m².

(2)

Hábitat. Consultoría Ambiental y Proyectos. 58 58 2. I. 2 DATOS GENERALES DEL PROMOVENTE.

I. 2. 1. Nombre o Razón Social.

Asociación de Agricultores del Valle del Carrizo, S.P.R. de R.I. (Anexo A. 1 Actas y bases de la sociedad).

I. 3. RESPONSABLE TÉCNICO DEL ESTUDIO DE IMPACTO AMBIENTAL. 1. 3. 1. Nombre o Razón social.

(3)

CAPÍTULO II.

DESCRIPCIÓN DEL PROYECTO.

II.1 INFORMACIÓN GENERAL DEL PROYECTO.

La presente Manifestación de Impacto Ambiental modalidad Particular, conforme lo establece el Artículo 28, Fracción VIII, de la Ley General del Equilibrio Ecológico y Protección al Ambiente, y el Artículo 5, Inciso P), del Reglamento de la Ley General del Equilibrio Ecológico y Protección al Ambiente en materia de Evaluación del Impacto Ambiental, tiene por objeto establecer el soporte técnico justificativo para la autorización en materia de Impacto Ambiental, del proyecto denominado “Estación de almacenamiento y distribución de amoniaco anhidro, para uso agrícola”. De acuerdo con las obras y actividades del presente proyecto, este queda tipificado dentro del sector agro - industrial, estimándosele una vida útil de aproximadamente 25 años, bajo la aplicación de un programa de mantenimiento óptimo para su operación.

II.1.1 Naturaleza del proyecto.

El proyecto consiste en la construcción, habilitación y operación, de una estación de almacenamiento y distribución de amoniaco anhidro NH3.

El proyecto contempla almacenar el amoniaco, en un tanque cilíndrico horizontal, con capacidad de 45,000lts (27,720kg), el cual será llenado al 85% 38,250lts (23,562kg).El producto serádestinado para su venta como fertilizante agrícola, despachado en naves nodrizas con capacidad de 3,246lts (2000kg). Sin embargo, operativamente se llenarán al 85% de su capacidad 2759lts (1700kg), actividad que se realizará con las medidas de seguridad requeridas para ello.

De acuerdo con el diseño del proyecto, las obras a ejecutar serán las siguientes: Tabla II. 1 Obras del proyecto.

OBRAS DEL PROYECTO. SUPERFICIE _(M²).

Patio de maniobras. 6,130.05 Estacionamiento. 495.98 Oficina de control. 27.28 Área administrativa. 153.86 Bodega 168.92 Áreas verdes. 3,836.89 Báscula. 38.66

Tanque de almacenamiento incluye cubeto. 53.89 Cisterna para almacenamiento de agua. 32.00

Fosa séptica. 3.00

Barda perimetral. 62.57

Banquetas y guarniciones de concreto. 287.79

Total. 11,290.893

Ver (Anexo C. 4 Plano de proyecto arquitectónico).

II. 1. 2 Ubicación física del proyecto y planos de localización.

El área del proyecto, tiene pretendida ubicación en el Noroeste de la República Mexicana, al Norte del Estado de Sinaloa, en la porción Norte del Municipio de Ahome. La poligonal envolvente del área del proyecto está determinada por las coordenadas UTM referidas en la Tabla I. 1 Coordenadas UTM del proyecto. Ver Anexos C. Planos del proyecto.

De acuerdo con el (Anexo C. 1 Plano de macrolocalización) y el (Anexo C. 2 Plano de microlocalización), el área del proyecto tiene pretendida ubicación en un predio agrícola perteneciente al Ejido Venustiano Carranza y Reforma, Sindicatura Gustavo Díaz Ordaz, Municipio de Ahome, Sinaloa.

(4)

Hábitat. Consultoría Ambiental y Proyectos. 58 58 4. Figura II. 1 Ubicación física del proyecto.

Sitio del proyecto.

Carretera Federal México 15, tramo Los Mochis – Navojoa.

El sitio del proyecto tiene las siguientes colindancias:

Tabla II. 2 Colindancias del sitio del proyecto.

Norte  Dren agrícola Carranza. Este  Terrenos agrícolas.

Sur  Terrenos agrícolas. Oeste  Terrenos agrícolas.

Acceso al área del proyecto.

El acceso al sitio del proyecto se ubica sobre la carretera Federal México 15, kilómetro 59, carril de Sur a Norte. Pasando la comunidad conocida como Gustavo Díaz Ordaz (El Carrizo), a unos 3.5km al Norte se ubica el Ejido Venustiano Carranza y Reforma, y unos 450m al Norte de este último ejido, sobre la misma carretera al costado derecho de Sur a Norte, se ubica el sitio del proyecto.

(5)

Hábitat. Consultoría Ambiental y Proyectos. 58 58 5. Figura II. 2 Ubicación del proyecto. (INEGI, 2005).

Sitio del proyecto.

Carretera Federal México 15.

(6)

Hábitat. Consultoría Ambiental y Proyectos. 58 58 6. Figura II. 3 Ubicación geográfica del área del proyecto.

(7)

Hábitat. Consultoría Ambiental y Proyectos. 58 58 7. II. 1. 3 Dimensiones del proyecto.

a) Superficie total del predio en m².

El proyecto pretende ocupar una superficie total del orden de los 11,290.893m², la cual se aprovechará de la siguiente manera:

Tabla II. 3 Obras del proyecto.

OBRAS DEL PROYECTO. SUPERFICIE

(M²). Patio de maniobras. 6,130.05 Estacionamiento. 495.98 Oficina de control. 27.28 Área administrativa. 153.86 Bodega 168.92 Áreas verdes. 3,836.89 Báscula. 38.66

Tanque de almacenamiento incluye cubeto. 53.89 Cisterna para almacenamiento de agua. 32.00

Fosa séptica. 3.00

Barda perimetral. 62.57

Banquetas y guarniciones de concreto. 287.79

Total. 11,290.893

b) Superficie a afectar (en M² y %) con respecto a la cobertura vegetal del área del proyecto, por tipo de comunidad vegetal existente en el predio (selva, manglar, tular, bosque, etc.). El proyecto no contempla la remoción de vegetación primaria. El sitio del proyecto se ubica dentro de una parcela agrícola, en la cual se observaron restrojos de cultivos anteriores (sorgo), y malezas que se han establecido durante el desuso del predio.

II. 1. 4 Selección del sitio.

Para llevar a cabo la selección del sitio, se consideraron los siguientes criterios:

El sitio del proyecto es propiedad de la promovente.

El sitio del proyecto tiene un fácil acceso, a través de la carretera Federal México 15. El sitio del proyecto y su zona de influencia han sido modificados por la actividad agrícola. El sitio del proyecto no se ubica dentro, ni en la zona de influencia de alguna ANP.

La promovente cuenta con la Licencia de Uso de Suelo, con el giro de Planta de Distribución de Gas Amoniaco.

La zona del proyecto cuenta con el servicio de energía eléctrica y agua potable.

II. 1. 5 Inversión requerida.

Para llevar a cabo las obras del proyecto, se estima una inversión total de aproximadamente $3,000,000.00 (Tres millones de pesos 00/100 M.N.), mismos que serán empleados en la preparación del sitio, construcción de la obra civil y equipamiento.

II. 1. 6 Uso actual del suelo y/o cuerpos de agua en el sitio del proyecto y en sus colindancias.

La zona donde se pretende establecer el presente proyecto es eminentemente agrícola, perteneciente al Valle del Carrizo. En las colindancias del predio se identifican los siguientes usos de suelo y cuerpos de agua:

Tabla II. 4 Usos de suelo y/o cuerpos de agua en la zona del proyecto. Rumbo Uso de suelo y/o cuerpo de agua.

Norte. Dren agrícola Carranza. Este. Terrenos agrícolas. Sur Terrenos agrícolas.

(8)

De acuerdo con la 1ra. Renovación de la Licencia de Uso de Suelo expedida por la Dirección de Desarrollo Urbano y Medio Ambiente del Municipio de Ahome, mediante Oficio No. 266/2011 con fecha del Jueves 23 Junio de 2011, se le autorizó a la Promovente la Licencia de Uso de Suelo como PROCEDENTE CONDICIONADO para el giro de PLANTA DE DISTRIBUCIÓN DE GAS AMONIACO, ver (Anexo A. 9 Licencia de uso de suelo).

II. 1. 7 Urbanización del área y descripción de los servicios requeridos.

La zona donde se pretende realizar el presente proyecto, es de características rústicas, preferentemente agrícola.

Las vialidades en la zona del proyecto principalmente son de tipo rústico de tierra. Sin embargo, en la colindancia Oeste del sitio del proyecto, se ubica la Carretera Federal México 15, tramo Los Mochis – Navojoa, km 59.

En el límite Norte, se ubica el dren agrícola Carranza, el cual conducen las aguas de origen agrícola hasta el Estero Bacorehuis, ubicado a unos 6.5km al Suroeste del predio.

El asentamiento humano más cercano al sitio del proyecto, es el Ejido Venustiano Carranza y Reforma, ubicado a unos 450m al Sur del predio. Adicionalmente, en la zona se localizan las siguientes comunidades:

Tabla II. 5 Asentamientos humanos ubicados en la zona del proyecto.

Nombre del asentamiento humano.

Rumbo con respecto al sitio del proyecto.

Distancia con respecto al sitio del proyecto (m).

Ejido Chávez Talamante. Norte. 2,404

Ejido Bacorehuis. Oeste. 5,345

Ejido Gustavo Díaz Ordaz (El Carrizo). Sur. 3,536

Ejido Revolución Mexicana Este 8,425

La zona cuenta con línea de suministro de agua potable, a cargo de la Junta de Agua Potable y Alcantarillado del Municipio de Ahome (JAPAMA), por lo que será necesario llevar a cabo los trabajos de conexión y, los trámites necesarios para la contratación del servicio ante la junta.

En los límites Norte y en el derecho de vía de la carretera federal México 15, se ubican las líneas de conducción de energía eléctrica, a cargo de la CFE. Será necesario llevar a cabo los trabajos de conexión a la red eléctrica y, los trámites necesarios para la contratación del servicio ante la CFE.

La zona no cuenta con el servicio de drenaje. Sin embargo, el proyecto contempla la construcción de una fosa séptica, para el almacenamiento temporal de las aguas residuales que genere el proyecto. Dichas aguas serán desalojadas con un camión vactor, a través de una empresa debidamente autorizada.

(9)

Hábitat. Consultoría Ambiental y Proyectos. 58 58 9. II. 2. CARACTERÍSTICAS PARTICULARES DEL PROYECTO.

II. 2. 1 Programa general de trabajo.

Se espera que el presente proyecto tenga una vida útil de aproximadamente 25 años, bajo la aplicación de un programa de mantenimiento óptimo para su operación.

Tabla II. 6 Programa general de trabajo de acuerdo a las etapas del proyecto.

ETAPAS DEL

PROYECTO OBRAS DEL PROYECTO

AÑOS 0 – 5 2 - 2 5 Preparación del sitio y construcción de la obra civil.

Desmonte del terreno. Mejoramiento del suelo. Obras provisionales.

Suministro, habilitación e instalación de las redes eléctrica, agua potable y, sanitaria. Patio de maniobras. Estacionamiento. Oficina de control. Área administrativa. Bodega Áreas verdes. Báscula.

Tanque de almacenamiento incluye cubeto. Cisterna para almacenamiento de agua. Fosa séptica.

Barda perimetral. Banquetas y guarniciones.

Operación y mantenimiento

Uso de las instalaciones.

Mantenimiento de las instalaciones.

Manejo y disposición final de los residuos generados.

II. 2. 2 Descripción de las actividades de acuerdo a las etapas del proyecto. II. 2. 2. 1 Etapa de preparación del sitio y construcción de la obra civil.

La ubicación y diseño de las obras que conforman el proyecto, se pueden observar en:

Anexos C. Planos del proyecto. Desmonte del terreno.

El proyecto contempla llevar a cabo la remoción del 100% de la maleza existente dentro del predio, distribuida en la totalidad del predio.

Las especies vegetales que se contemplan remover son de tipo herbáceas y arbustivas, identificadas como:

Tabla II. 7 Especies vegetales que se prevén remover.

Nombre común. Especie.

Bothriochloa pertusa.

Zacate Acacia farnesiana. Vinorama Parkinsonia aculeata. Guacaporo. Risinus comunis. Higuerilla.

Helianthus annuus. Girasol.

Tamarix sp. Romerillo.

Sorghum vulgare. Sorgo.

(10)

Hábitat. Consultoría Ambiental y Proyectos. 58 58 10.

Los trabajos de desmonte se llevarán a cabo por medios manuales, utilizando en las faenas herramienta menor (machete, pala, carretilla). Los residuos generados, serán colectados en bolsas plásticas, para su traslado al relleno sanitario municipal.

Mejoramiento del suelo.

El proyecto contempla el mejoramiento del suelo del predio, mediante el vertimiento de un volumen de aproximadamente 6,633m³ de material pétreo.

Las obras de mejoramiento del suelo se llevarán a cabo mediante el suministró, colocación y compactación del material pétreo, proveniente de un banco de materiales debidamente autorizado.

El material será transportado desde el banco de extracción hasta el área del proyecto, a bordo de camiones de volteo de capacidad variable. Permaneciendo en el área del proyecto, solo el tiempo que les lleve realizar el suministro del material.

Contando con el material pétreo en el área del proyecto, se procederá a llevar a cabo los trabajos de conformación del cuerpo del pedraplén. Estos trabajos consistirán en la dispersión del material con ayuda de un tractor de oruga D6D CATERPILLAR y/o similar.

Después de conformado el cuerpo del pedraplén, se iniciará con los trabajos de conformación del cuerpo de las capas del terraplén, sub-rasante y base, respectivamente. Estos trabajos consistirán en el bandeo del material con ayuda de una moto-niveladora CAT 140G y/o similar. Posterior a los trabajos de bandeo se llevará a cabo la compactación de las capas, con ayuda de un rodillo vibratorio CAT CS–533E y/o similar, realizando riegos de impregnación para evitar pérdida de humedades y filtraciones hacia las capas bajas.

Terminadas las obras de relleno, se procederá con el trazo de las obras sobre el terreno, dejando las marcas y estacas de los ejes.

Obras provisionales.

Conforme se avance en el mejoramiento del suelo, se construirá temporalmente un almacén para el reguardo de los materiales y equipos que se utilicen en el proceso de construcción de la obra civil. El almacén ocupará una superficie de 8m² (4m X 2m). Su construcción consistirá en una estructura de madera con techumbre de lámina de cartón, edificada sobre el material pétreo colocado.

Suministro, habilitación e instalación de la red eléctrica.

Se llevarán a cabo los trabajos de excavación de 130m lineales de material pétreo a profundidad variable, para conformar las cepas que albergarán la red eléctrica. La excavación se realizará por medios mecánicos, con ayuda de una retroexcavadora CAT 428 B Full y/o similar, o manualmente con ayuda de pala y zapapico. Una vez conformadas las cepas se colocará una plantilla de arena de 10cm de espesor, posteriormente se tenderá la línea de poliductos de 3” de diámetro para el cableado eléctrico.

Se construirán registros de 0.8m x 0.8m x 0.6m, edificados a base de tabique rojo 7 X 14 X 28cm, junteado con mortero cemento - arena en proporción 1:3.

Se dejarán las preparaciones necesarias para la instalación de luminarias en las diferentes áreas del proyecto.

Una vez tendido el poliducto, construidos los registros y dejadas las preparaciones para las luminarias, se rellenarán las cepas de la red eléctrica, mediante el vertimiento del material pétreo producto de la excavación, utilizando el agua necesaria para su compactación y colocando una cinta de precaución que indique la presencia de la red eléctrica.

(11)

Se dejarán las preparaciones necesarias para el suministro, habilitación y colocación de una subestación eléctrica con capacidad de 50KVA o similar.

Se suministrará, habilitará y colocará el tendido del cableado eléctrico, en cada una de las áreas del proyecto, los trabajos se llevarán a cabo conforme a las normas de la CFE.

Suministro, habilitación e instalación de la red de agua potable.

Se llevarán a cabo los trabajos de excavación de 150m lineales de material de relleno a profundidad variable, para conformar las cepas que albergarán la red de agua potable. La excavación se realizará por medios mecánicos, con ayuda de una retroexcavadora CAT 428 B Full y/o similar, o manualmente con ayuda de pala y zapapico. Una vez conformadas las cepas se colocará una plantilla de arena de 10cm de espesor, posteriormente se tenderán la tubería de PVC hidráulico con diámetro variable (2” – ½”).

Una vez instalada la tubería, se rellenarán las cepas de la red de agua potable, mediante el vertimiento del material pétreo producto de la excavación, utilizando el agua necesaria para su compactación.

Adicionalmente, se construirá un aljibe para almacenamiento del agua potable en una superficie de 32m², con las siguientes dimensiones 8m X 4m X 1.5m, ubicada dentro de una de las áreas verdes.

La construcción del aljibe contempla la excavación y extracción de un volumen de aproximadamente 90m³ de material pétreo, el cual será colocado a un costado de la cepa, para su rehúso en la etapa de relleno de la misma obra y/o el mejoramiento de terracería dentro de la misma área del proyecto.

Una vez realizada la excavación se construirá una plantilla con un espesor de 10cm edificada a base de concreto pre-mezclado con un F´C=150kg/cm², armada con malla electro-soldada 6-6/6-6. Construida la plantilla se procederá con la edificación de las dalas de desplante, los muros a base de ladrillo recocido junteados con mortero cemento-arena, castillos, dalas de cerramiento y la losa superior provista de registro de servicio abatible. Las dalas, castillos y la losa superior serán edificadas mediante el suministro, habilitación y colocación del acero de refuerzo con un FY= 4,200kg/cm², cimbrado a base de madera de pino y, colocación del concreto premezclado con un F´C=150kg/cm², TMA= ¾”.

De acuerdo con las dimensiones del aljibe ya terminado, este contará con una capacidad de almacenamiento de 48,000lts. Se instalará el equipo de bombeo necesario para abastecer de agua potable las diferentes áreas del proyecto y el sistema contra incendio de la planta.

Se contratará ante la Junta de Agua Potable del Municipio de Ahome “JAPAMA” el servicio de

suministro de agua potable y/o se abastecerá mediante pipas.

Suministro, habilitación e instalación de la red sanitaria.

Se llevarán a cabo los trabajos de excavación de aproximadamente 110m lineales de material pétreo a profundidad variable, para conformar las cepas que albergarán la red de drenaje sanitario, que conducirán las aguas residuales a una fosa séptica para su acopio temporal, y su posterior recolección por parte de un camión Vactor, a través de una empresa debidamente autorizada.

La excavación se realizará por medios mecánicos, con ayuda de una retroexcavadora CAT 428 B Full y/o similar, o manualmente con ayuda de pala y zapapico. Una vez conformadas las cepas se colocará una plantilla de arena de 10cm de espesor, posteriormente se tenderán latubería PVC de 4” de diámetro.

(12)

Hábitat. Consultoría Ambiental y Proyectos. 58 58 12. Fosa séptica.

Se construirá una fosa séptica en una superficie de 3m², con las siguientes dimensiones 2m X 1.5m X 1m, ubicada dentro de una de las áreas verdes.

La construcción de la fosa contempla la excavación y extracción de un volumen de aproximadamente 18m³ de material pétreo, el cual será colocado a un costado de la cepa, para su rehúso en la etapa de relleno de la misma obra y/o el mejoramiento de terracería dentro de la misma área del proyecto.

Una vez realizada la excavación se construirá una plantilla con un espesor de 10cm edificada a base de concreto pre-mezclado con un F´C=150kg/cm², armada con malla electro-soldada 6-6/6-6. Construida la plantilla se procederá con la edificación de las dalas de desplante, los muros a base de ladrillo recocido junteados con mortero cemento-arena, castillos, dalas de cerramiento y la losa superior provista de registro de servicio abatible. Las dalas, castillos y la losa superior serán edificadas mediante el suministro, habilitación y colocación del acero de refuerzo con un FY= 4,200kg/cm², cimbrado a base de madera de pino y, colocación del concreto premezclado con un F´C=150kg/cm², TMA= ¾”.

La fosa recibirá aportaciones promedio de 2.5m³ por semana, provenientes de los servicios sanitarios ubicados en la oficina de control y área administrativa de la estación. En el entendido de que se hará una disposición final de los desechos cada vez que lo requiera la capacidad instalada, las aguas residuales serán desalojadas con equipo Vactor, a través de una empresa debidamente autorizada, hacia lugares aptos para descargas sanitarias.

Patio de maniobras.

Ocupará una superficie total del orden de los 6,130.05m².Su uso será para el tránsito vehicular al interior de la planta. La superficie de rodamiento consistirá en el material pétreo utilizado en el mejoramiento del suelo.

Estacionamiento.

Ocupará una superficie total del orden de los 495.98m². El proyecto contempla el acondicionamiento de 25 posiciones de atraque, al servicio de los clientes y personal operativo y administrativo de la planta. La superficie de rodamiento consistirá en el material pétreo utilizado en el mejoramiento del suelo.

Oficina de control.

Ocupará una superficie del orden de los 27.28m². De acuerdo con el diseño de la obra, consistirá en una edificación vertical con forma irregular.

La cimentación estará integrada por dalas de desplante con un peralte de 30cm, armadas con armex 15-30/4, incrustadas en el terreno natural sobre excavaciones de 18cm, coladas monolíticamente con la losa de cimentación, construidas a base de concreto premezclado con un F´C=200kg/cm² y TMA de ¾”. El piso se extenderá hasta el límite de la banqueta, el cual consistirá de una losa plana de 12cm de espesor, construido a base de concreto premezclado con un F´C=200kg/cm² y armada con malla electro-soldada 6-6/6-6.

Los muros serán edificados con block de concreto con dimensiones nominales 15*20*40, junteado con mortero cemento-arena, castillos integrales de refuerzo con varillas de 3/8”, a cada 60cm, una cadena intermedia a la quinta hilada de block y una cadena de cerramiento a la onceava hilada de block, rellenos con concreto premezclado con un F´C=150Kg/cm², TMA ¾”, rellenas de concreto de con un F´C=150 kg/cm², TMA ¾”, reforzadas con una varilla longitudinal de 3/8”.

El techo consistirá de una losa plana de 10cm de espesor, edificada a base de concreto premezclado con un FC=200kg/cm², TMA de ¾” y armada con malla electro-soldada 6-6/6-6.

(13)

Se realizarán los trabajos necesarios para la instalación de las redes eléctricas, hidráulicas y sanitarias, así como de los acabados.

Área administrativa.

Ocupará una superficie del orden de los 153.86m². De acuerdo con el diseño de la obra, consistirá en una edificación vertical con forma irregular. El área administrativa albergará la recepción, oficina, y un salón de asambleas, contando con servicios sanitarios.

El techo consistirá de una losa plana de 10cm de espesor, edificada a base de concreto premezclado con un FC=200kg/cm², TMA de ¾” y armada con malla electro-soldada 6-6/6-6. Se realizarán los trabajos necesarios para la instalación de las redes eléctricas, hidráulicas y sanitarias, así como de los acabados.

Bodega.

Ocupará una superficie del orden de los 168.92m². Consistirá en una edificación vertical de forma rectangular, con dimensiones de 15.15m X 11.15m, en la cual se almacenarán materiales y equipos propios del funcionamiento de la planta.

El techo consistirá de una losa plana de 10cm de espesor, edificada a base de concreto premezclado con un FC=200kg/cm², TMA de ¾” y armada con malla electro-soldada 6-6/6-6. Áreas verdes.

El proyecto contempla la adecuación de áreas verdes en una superficie total de 3,836.89m², distribuidos en toda el área del proyecto.

Las especies vegetales que se pretenden sembrar serán de ornato, aptas para desarrollarse en el entorno ambiental en que se enclava el proyecto, debiendo provenir de un vivero regional debidamente autorizado.

(14)

Hábitat. Consultoría Ambiental y Proyectos. 58 58 14. Las especies vegetales que se contemplan sembrar son:

Tabla II. 8 Especies vegetales que se pretenden sembrar en las áreas verdes.

Nombre común. Nombre científico. Cantidad requerida

Mezquite. Prosopis juliflora. 60

Guamúchil. Pithecellobium dulce. 60

Pasto San Agustín. Stenotaphrum secundatum. 1,500m².

Báscula.

Ocupará una superficie del orden de los 38.66m². Consistirá en una plataforma de concreto sin fosa, la cual contará con los equipos y accesorios que permitan el pesaje de las nodrizas durante la venta del amoniaco. La báscula estará conectada al monitor que se ubicará en la oficina de control, donde se determinará el llenado de las nodrizas.

Tanque de almacenamiento.

El proyecto contempla la instalación de un tanque cilíndrico horizontal, con dimensiones de 2.26m de diámetro exterior por 11.2m de longitud. El tanque estará desplantado sobre dos muretes con altura de 1.5m, edificados con concreto premezclado con un F´C=200Kg/cm², TMA ¾”, armados con acero de refuerzo con un F´Y=4,200kg/cm².

De bajo del tanque de almacenamiento se edificará un cubeto (Fosa), con dimensiones de 7.6m de largo por 2.5m de ancho y 2.2m de profundidad. De acuerdo con el diseño de la obra, el cubeto será construido monolíticamente con concreto premezclado con un F´C=300Kg/cm², TMA ¾”, armados con acero de refuerzo con un F´Y=4,200kg/cm².

El cubeto tendrá capacidad para contener un volumen de aproximadamente 41.8m³ de amoniaco en caso de un siniestro.

La superficie que ocupará conjuntamente el tanque de almacenamiento y el cubeto, será de 53.89m².

Barda perimetral.

El proyecto contempla la edificación de 417.15m lineales de barda perimetral. La barda será edificada con estructuras de herrería y block de concreto de dimensiones nominales 15*20*40, junteado con mortero cemento-arena. La barda tendrá una altura de 4m, contará con dalas de desplante, dalas de cerramientos y columnas intermedias, edificadas a base de concreto premezclado con un F´C=250kg/cm², TMA ¾”, armados con acero de refuerzo con un F´Y=4,200kg/cm².

Banquetas y guarniciones.

Se construirán 287.79m² de banquetas y guarniciones distribuidas en las áreas verdes, oficina de control, estacionamiento, y área administrativa. Estas obras serán construidas a base de concreto premezclado con un F´C=200kg/cm² y TMA de ¾”.

MANTENIMIENTO DE LA MAQUINARIA.

En caso de ser necesarios la reparación y/o mantenimiento de los vehículos y maquinaria que operen en el área del proyecto, estos serán realizados fuera del sitio del proyecto, en algún taller mecánico ubicado en el Ejido Venustiano Carranza y Reforma, y/o Ejido Gustavo Díaz Ordaz (El Carrizo).

El taller mecánico será el responsable del manejo y disposición final de los residuos generados durante los trabajos de reparación y mantenimiento.

(15)

GENERACIÓN, MANEJO Y DISPOSICIÓN FINAL DE RESIDUOS PELIGROSOS, RESIDUOS NO PELIGROSOS, AGUAS RESIDUALES Y, EMISIONES A LA ATMÓSFERA.

Residuos peligrosos.-

El proyecto no contempla la generación de residuos peligrosos dentro del área del proyecto. En caso de ser necesarios la reparación y/o mantenimiento de los vehículos y maquinaria que operen en el área del proyecto, estos serán realizados fuera del sitio del proyecto, en algún taller mecánico ubicado en el Ejido Venustiano Carranza y Reforma y/o Ejido Gustavo Díaz Ordaz (El Carrizo).

El taller mecánico será el responsable del manejo y disposición final de los residuos generados durante los trabajos de reparación y mantenimiento.

Residuos sólidos.-

Los residuos de concreto y escombro, serán colectados y transportados a bordo de algún vehículo, para su uso en alguna área de relleno propiedad de un tercero, previa solicitud y/o ofrecimiento verbal del material.

Los trozos de acero y cableado eléctrico, serán colectados y separados por tipo, para su venta a una empresa dedicada al reciclaje de este tipo de materiales.

La madera será reutilizada en alguna otra obra civil que esté realizando la contratista que ejecute el proyecto, fuera del área del proyecto. Los trozos de madera no utilizables, serán colectados y puesto a disposición junto con la basura en general.

Se instalarán suficientes contenedores metálicos (tambores) en la zona del proyecto, en los cuales se deberá colocar según su clasificación los desechos generados, para su manejo temporal y disposición final por parte de una empresa debidamente autorizada.

Aguas residuales.-

Se instalará dentro del área del proyecto 2 letrinas móviles al servicio de los trabajadores. Los servicios de instalación de las letrinas, mantenimiento, manejo y disposición final de las aguas residuales generadas, serán contratados ante una empresa debidamente autorizada.

Emisiones a la atmósfera.-

Durante la operación de los motores de los vehículos terrestres y demás equipos de combustión se emiten gases tales como SO2, NOx, CO, derivados del plomo, compuestos aromáticos y HC.

Es importante aclarar que las emisiones de gases no son impactos muy marcados ya que por un lado, las condiciones atmosféricas de la zona los transportan hacia otros lugares en donde se diluyen, y finalmente se dispersan, también porque la cantidad total de gases liberados es mínima.

Básicamente las emisiones a la atmósfera generadas durante la etapa de preparación del sitio y construcción, se circunscriben a las que generan los motores del equipo utilizado; por ejemplo: retroexcavadora, camiones de volteo, revolvedoras y todos los demás aditamentos propios de este tipo de trabajos; sin embargo se debe manifestar que esas emisiones no serán significativas porque el equipo no será en gran cantidad y porque el punto de ubicación se encuentra en una zona libre con presencia de corrientes de aire.

(16)

Hábitat. Consultoría Ambiental y Proyectos. 58 58 16. II. 2. 2. 2 Etapa de operación y mantenimiento.

Operación de las instalaciones.

El proceso de venta de amoniaco en la estación será el siguiente:

La nodriza llega a la empresa y toma su lugar en la fila de espera.

La nodriza es colocada sobre la báscula ubicada en el área de carga, donde se lleva a cabo el destare.

Estando la nodriza sobre la báscula se revisan las condiciones físicas de las válvulas, las cuales deberán estar cerradas, libres de suciedad, y sin daños visibles.

Se realizarán las conexiones para llevar a cabo la carga: La manguera de llenado en la válvula de llenado de líquido, se abre la salida del tanque estacionario de carga y se deja que se igualen las presiones entre este y la nodriza. En caso de detectarse alguna fuga se para el proceso y se drena el amoniaco al tanque receptor.

Al igualarse las presiones (10.5kg/cm²), se conecta al compresor mediante una manguera a la válvula de gas de la nodriza y a la válvula de gas del tanque de almacenamiento. Se abren las válvulas de gas de la nodriza y del tanque de almacenamiento y se pone en

operación el compresor, con lo que se inicia el proceso de llenado.

Se revisa el nivel de la nodriza constantemente hasta llegar al 85% como máximo.

Una vez que se tiene el nivel especificado, se cierra la válvula de entrada del líquido en el tanque de almacenamiento y la nodriza.

Se pone fuera de funcionamiento el compresor.

Se cierran las válvulas de gas de la nodriza y el tanque de almacenamiento. Se desconectan las mangueras.

Por diferencia con el peso tara, se saca el peso del amoniaco despachado.

La nodriza sale de las instalaciones una vez efectuado el pago y la facturación correspondiente.

Durante la etapa de operación de la estación, el agua será almacenada en la cisterna, manteniendo un volumen de almacenamiento del orden de los 48,000lts. La cisterna alimentará los servicios sanitarios, áreas verdes, y la red contra incendio. El agua será abastecida a través de la red municipal, administrada por JAPAMA y/o en pipas.

La energía eléctrica requerida durante la operación de la estación será de 110 y 220 volts, suministrada a través de la red eléctrica a cargo de la CFE.

El equipo necesario para el trasiego del amoniaco será:

Tabla II. 9 Equipo auxiliar en el trasiego del amoniaco.

Equipo. Características.

1 compresor.

Marca Corken. Modelo 490 k 3fBA. 18HP.

Válvula se seguridad de ¾”. Dos manómetros de 0 a 400 kg/cm². Un manómetro de 0 a 80 kg/cm².

Mantenimiento.

El mantenimiento del compresor lo realizará una empresa externa experta en el ramo, la cual se hará responsable del manejo y disposición final de los residuos generados, producto del mantenimiento.

Se llevará a cabo el mantenimiento preventivo del tanque de almacenamiento, consistente en la inspección visual, medición de espesores por ultrasonido en las diferentes placas que conforman el recipiente, y la inspección de soldaduras con líquidos penetrantes, para verificar que se encuentres libres de defectos, aplicación de pruebas hidrostáticas, mantenimiento de los manómetros de nivel, válvulas de seguridad, mangueras y demás dispositivos. Esto para evitar contingencias o fugas del amoniaco NH3.

(17)

Mantenimiento a las instalaciones eléctricas, hidráulicas, sanitarias y de equipos.

Se dará mantenimiento preventivo y/o correctivo a los equipos e instalaciones de las redes eléctricas, hidráulicas y sanitarias. Dichos trabajos correrán a cargo de empresas contratadas para tales fines.

Mantenimiento y limpieza de áreas del proyecto.

Se realizarán trabajos de mantenimiento y limpieza, en las diferentes áreas del proyecto. Los trabajos consistirán en la recolección de basura generada por los visitantes en las diversas áreas, la basura será depositada temporalmente en contenedores con tapa, para posteriormente enviarla al relleno sanitario municipal.

Manejo de sustancias peligrosas.

La única sustancia considerada como peligrosa que será almacenada y manejada durante la operación del proyecto es el amoniaco anhidro NH3, el cual será vendido como fertilizante agrícola, y despachado en nodrizas.

Tabla II. 10 Sustancia peligrosas por manejar.

Nombre común.

Nombre

químico. Estado físico.

Tipo de embace Etapa o proceso en que se emplea Cantidad de uso mensual. Característica (CRETIB) C R E T I B Amoniaco anhidro. Amoniaco anhidro. Gas a presión y temperatura ambiente. Tanque cilíndrico horizontal, tipo intemperie, de acero al carbón. No aplica. No disponible. X X

Manejo y disposición final de los residuos generados. Residuos peligrosos.-

El proyecto no contempla la generación de residuos peligrosos durante esta etapa del proyecto. Las reparaciones del equipo de compresión, serán realizadas por una empresa experta en el ramo, la cual se hará responsable del manejo y disposición final de los residuos generados, producto del mantenimiento.

Residuos sólidos.

Los residuos sólidos generados diariamente serán separados en materia orgánica e inorgánica, y colocados en bolsas negras de plástico dentro de contenedores, para posteriormente enviarla al relleno sanitario municipal.

Aguas residuales.

El proyecto contempla generar semanalmente un volumen de aproximadamente 3m³ de aguas negras, las cuales serán vertidas temporalmente a la fosa séptica. Las aguas negras serán colectadas por un camión Vactor para su disposición final en algún sitio previstos por las autoridades competentes.

II. 2. 2. 3 Etapa de abandono y restitución del sitio.

En virtud de que el proyecto estará ligado con el desarrollo agro-industrial, se pretende aprovechar al máximo la vida útil de la infraestructura instalada, es por ello que no se contempla el abandono y/o restitución del sitio

Se pretende que la infraestructura funcione óptimamente mediante el establecimiento y aplicación de un buen programa de operación y mantenimiento, donde los trabajos de remodelación de la infraestructura instalada se realicen a intervalos de 10 años aproximadamente. Sin embargo, en caso de ser necesaria una ampliación o modificación del proyecto inicial, se solicitará ante la Secretaría una opinión técnica, para que sea esta instancia quien defina lo conveniente en materia ambiental.

(18)

CAPÍTULO III.

VINCULACIÓN DEL PROYECTO CON LOS ORDENAMIENTOS

JURÍDICO APLICABLES EN MATERIA AMBIENTAL Y EN SU

CASO, CON LA REGULARIZACIÓN DEL USO DEL SUELO.

III. 1 IMPORTANCIA ECOLÓGICA DEL ÁREA DE ESTUDIO.

La zona del proyecto se caracteriza por haber sido modificada desde años atrás, para dar paso a la apertura de los campos agrícolas que forman parte del valle de El Carrizo, la construcción de la red hidráulica (canales de riego y drenes agrícolas), la carretera federal México 15, caminos vecinales rústicos de tierra y las comunidades ejidales de la zona (Ejido Venustiano Carranza y Reforma, Ejido Gustavo Díaz Ordaz “El Carrizo”, Ejido Chávez Talamante, entre otros).

El sitio no presenta atributos ecológicos relevantes, debido a que la vegetación natural ha sido eliminada y la fauna silvestre nativa fue desplazada.

El sitio del proyecto no queda incluido ni limitan con algún ANP.

III. 2 PLANES DE ORDENAMIENTO ECOLÓGICO (POE´S), PROGRAMAS DE ORDENAMIENTO TERRITORIAL (POT) Y PLANES DE DESARROLLO URBANO (PDU).

Plan Estatal de Desarrollo Urbano

El estado de Sinaloa cuenta con el Plan Estatal de Desarrollo Urbano “PEDU”, establecido mediante Decreto publicado en el Periódico Oficial del Gobierno del Estado de Sinaloa, No. 139, Tomo XCVIII, 3ra Época, con fecha del 19 de Noviembre de 2007 (Sinaloa, 2007).

Las estrategias que el Plan Estatal de Desarrollo Urbano contempla, se sustentan en cuatro grandes grupos; 1. OBJETIVOS 2. LÍNEAS ESTRATÉGICAS 3. POLÍTICAS 4. INSTRUMENTOS DE PLANEACIÓN 1. OBJETIVOS

Los objetivos del Plan Estatal de Desarrollo Urbano se manifiestan en:

 Ordenar y regular, el crecimiento urbano de la entidad, acorde a los objetivos estatales de desarrollo.

 Alentar el desarrollo urbano sustentable que responda a problemáticas de desorganización y prácticas incongruentes de desarrollo para el estado.

 Alentar la permanencia de la población en localidades de dimensiones medias; rurales, rurales en proceso de consolidación y urbanas en proceso de consolidación, reorientando los flujos migratorios de caseríos dispersos y las dinámicas económicas hacia estos centros concentradores de población.

 Asegurar las condiciones para el desarrollo óptimo de los centros urbanos del estado, a través del establecimiento de las áreas potenciales de crecimiento, canalizando las acciones de inversión hacia las mismas, asegurando estándares, servicios óptimos.

 Potencializar el desarrollo de localidades turísticas, que funjan como elementos generadores de actividades culturales, deportivas, ambientales, que fortalezcan una imagen de la entidad como un polo turístico de altura, cuyas sinergias económicas desborden en externalidades y beneficios monetarios para las comunidades de la entidad.

(19)

 Definir una nueva división regional, que tenga como objetivo, el desarrollo de nuevos procesos y proyectos de inversión conjuntos, que vuelvan eficiente y mejoren la calidad de los mismos.

 Generar las políticas básicas, sobre las que se basará el Plan de Ordenamiento Territorial en proceso.

2. LÍNEAS ESTRATÉGICAS

El PEDU contempla 3 líneas estratégicas de acción, las cuales derivan de la estrategia territorial:

 Sistema de Regiones.

 Sistema de Localidades Estructurales. Sistema de Regiones

… la estrategia territorial propone una regionalización del estado considerando un conjunto de variables territoriales, demográficas, económicas, sociales y administrativas, ponderadas con las nuevas tendencias de integración microregional de Sinaloa.

La estrategia territorial propone 5 regiones, donde se recogen elementos de las diferentes clasificaciones mencionadas, respetando el poder de centralidad y funcionalidad que ejercen los sistemas de localidades, indistintamente que ocurra en las planicies y en la sierra, siempre y cuando se advierta interacción económica, política y social de manera estable. Esta clasificación se divide en:

I. Región Norte. II. Región del Évora. III. Región Central.

IV. Región Elota-San Ignacio. V. Región Sur.

La Región I, se compone de los municipios de Ahome, Choix, El

Fuerte, Guasave y Sinaloa de Leyva.

Representa la región de mayor extensión, con 38.5% del territorio, por encima de la región III (Central). De acuerdo al conteo de INEGI del 2005, esta región contiene 33.3% del total de la población, abajo sólo de la región central. Concentra 29.1% de la población que vive en localidades de 2500 o más habitantes y 43.3% de las localidades menores, convirtiéndola en región con los niveles más altos de población rural, de acuerdo a la antigua división de rango población de urbano (comunidades mayores a 2500) y rural (comunidades menores a 2500).

Es una zona con fuerte vocación agropecuaria pues detenta 52.7% del total de la superficie de riego del estado, no obstante sólo genera el 28.4% del PIB estatal, es decir, una participación inferior al que representa en población. Asimismo, tiene 31.2% de la población ocupada del estado, de la cual, el 51.1% tenía ingresos hasta de dos salarios mínimos.

(20)

Esta región posee un sistema urbano con un fuerte crecimiento, gracias a 4 localidades que detentan niveles poblacionales superiores a los 15000 habitantes, como son: Los Mochis, Guasave, Gabriel Leyva Solano y Juan José Ríos.

El funcionamiento de este sistema urbano se manifiesta de forma lineal en la costa, fungiendo como un ente estructural lejano a la dinámica de las zonas serranas. Aspecto que coincide con la expansión de la Sierra Madre, en este área, cuyas pendientes topográficas elevadas contribuyen a la dispersión de la población y que ubican a la región como el centro concentrador mas fuerte de caseríos dispersos asociados al sistema agrícola de los valles y la sierra.

Sistema de Localidades Estructurales.

Esta línea estratégica se manifiesta a través del impulso de tres tipos de localidades estructurales:

Concentradoras.

Dado que el crecimiento de los centros poblados de mayor peso se concentran en una franja regional de la costa y los valles en el estado, ejerciendo una fuerte atracción de poblaciones de tipo caserío disperso, rural, rurales en proceso; se manifiestan grupos cuya actividad y formas de vida los rezaga a asentamientos fuera de la mancha urbana y de las actividades económicas principales, espacios en ocasiones carentes de los servicios básicos, así como de reservas territoriales para el crecimiento óptimo, guiándolos a una distribución desordenada en el espacio.

Urbanas de Apoyo.

Con el fin de fortalecer el desarrollo de aquellas áreas que la fisiografía y la naturaleza han confinado a espacios de poco crecimiento en la zona serrana, a través de la creación de un segundo nivel de flujos y filtro poblacionales, que apoyen las 17 localidades concentradoras, a través de su consolidación como centros prioritarios de inversión en equipamiento, vialidades, servicios básicos en agua y drenaje, espacios culturales, reservas, que permitan un crecimiento y una mejor distribución poblacional; se han definido 12 localidades urbanas de apoyo: La Cruz (Elota), Villa unión (Mazatlán), San Miguel Zapotitlán (Ahome), Concordia, Cosalá, El Dorado (Culiacán), Choix, El Fuerte, San Blas (El Fuerte), Estación Bamoa (Guasave), Mocorito y Pericos (Mocorito).

Estas localidades se convertirán en centros receptores de aquellas poblaciones que demanden nuevos servicios de un rango superior a los ofrecidos por las localidades rurales concentradoras, detonando en derrames económicos que enriquezcan la región serrana y sus alrededores y que a futuro representen una oportunidad de establecimiento, en un espacio donde la educación es ofrecida, al lado de espacios de vivienda.

3. POLÍTICAS URBANAS

Con el objeto de generar espacios inmersos en una lógica de funcionamiento integral se definen las políticas prioritarias de desarrollo de las ciudades urbanas de la entidad, así como para las localidades consideradas concentradoras que fungirán como los elementos de conexión entre los caseríos dispersos y las ciudades urbanas. Las políticas se clasifican en: Impulso, Consolidación y Control.

Impulso; una política que intenta contribuir al equilibrio del desarrollo territorial, a través del

estimulo a ciertas ciudades claves del sistema urbano, cuyo funcionamiento y ubicación se manifiesta como un área estratégica para el desarrollo de la entidad, espacios a los que se intenta canalizar acciones y políticas, permitiéndoles fungir en el sistema de ciudades, como áreas óptimas y potenciales.

Consolidación; se define a aquellas ciudades cuya dinámica económica y poblacional se

manifiesta de forma importante, cuyos ímpetus de crecimiento la identifican como un espacio de dinamismo actual, que requiere de un esfuerzo general para consolidarla en el sistema de ciudades, a través de ejercicios de planeación que guíen sus espacios de crecimiento, distribución óptima de población entre otras.

(21)

Control; tiene como objetivo, definir aquellos centros poblacionales que por su dinámica de

crecimiento y magnitud, han entrado en un patrón de crecimiento descontrolado, en términos poblacionales y distribución de la misma.

Control, no debe entenderse como una política que intenta frenar la expansión de las ciudades, se refiere a los lineamientos para corregir y garantizar que la expansión o conglomeración de actividades y personas seguirán una nueva distribución en términos de desarrollo sustentable, que impida la creación de asentamientos humanos en áreas no previstas para el crecimiento.

La siguiente tabla resume las políticas a implementarse:

Para aquellas localidades como: Leyva Solano, Juan José Ríos, Costa Rica, Lic. Benito Juárez, El Rosario, Ahome, Higuera de Zaragoza, San Miguel Zapotitlán, Topolobampo, La Reforma, Concordia, Cosalá, El Dorado, Quilá, Adolfo López Mateos, El Diez, Choix, La Cruz, El Fuerte, Constancia, Mochicahui, San Blas, Adolfo Ruíz Cortines, Estación Bamoa, Villa Unión, Mocorito, Pericos, Benito Juárez, Estación Naranjo, General Àngel Flores, Badiraguato, San Ignacio y Sinaloa de Leyva.

Se define en un mismo sentido, la necesidad de crear condiciones para un crecimiento enfocado, mediante la definición de las áreas susceptibles a este crecimiento. A través de una definición clara del uso del suelo, marcando la pauta para el desarrollo integral.

Dado que estos espacios se manifiestan en expansión, es necesario definir los espacios de conservación sobre los que no se ejercerá presiones de habitación, canalizando el uso de las áreas previamente definidas, así mismo el estado demarcará aquellos espacios denominados como reservas debido a las apremiantes necesidades de mantener espacios que en el futuro fungirán como viviendas para el apoyo social.

En estas ciudades es necesaria la construcción de instituciones de educación media y superior, que permita la preparación de sus individuos y alcanzar niveles de competencia actual, es necesario mantener a estos espacios dotados de infraestructura de agua y drenaje.

(22)

Con el objeto de contribuir al equilibrio ambiental, así como abastecer necesidades de la población, es necesario canalizar inversiones en sistemas de saneamiento y depósitos de basura, proyectos que pueden apoyarse de inversiones regionales.

En materia de vialidades y transportes, es necesario un ordenamiento de los espacios de estacionamiento, que impidan problemáticas de doble fila etc, por otro lado, es necesario sistemas que abastezcan a la ciudad en general, pensando en trasportes de calidad, cuyo uso sea de apoyo y no de agentes perturbadores.

Para que estas localidades puedan fungir como un primer filtro y espacios concentradores de actividades, se intenta crear una infraestructura de acceso que las conecte a la ciudad líder o cabecera municipal. En términos de infraestructura de servicios, estos espacios requieren de servicios de drenaje, agua potable, infraestructura eléctrica.

Pese a la definición de estos espacios como pequeños, debe pensarse a la ciudad como un ente preparado para atraer población, por ello debe existir una clara delimitación de las áreas de crecimiento.

4. INSTRUMENTOS DE PLANEACIÓN

Los instrumentos de planeación que se definirán para las localidades urbanas de apoyo, concentradoras, pesqueras y turísticas, tienen como finalidad, fungir como las directrices jurídicas para el ordenamiento y crecimientos de las ciudades, en base a las políticas, líneas de acción y las demás necesidades que las localidades experimenten.

Basados en las líneas de acción que los planes de desarrollo contemplan, se desarrolla el ordenamiento territorial de la entidad, el cual se apoyará de dos instrumentos de planeación; planes directores de desarrollo urbano y planes regionales.

Vinculación del proyecto con el Plan Estatal de Desarrollo Urbano

De acuerdo con el Sistema de Regiones propuesto en el PEDU, el sitio del proyecto donde se pretende ejecutar el presente proyecto, queda incluido en la I. Región Norte, municipio de Ahome.

La zona del proyecto es eminentemente agrícola, lo cual confirma la fuerte vocación agropecuaria manifestada en el PEDU para la I. Región Norte.

El sito del proyecto cuenta con los servicios de agua potable, energía eléctrica y recolección de basura. Sin embargo, la falta de un sistema de drenaje sanitario, se solventará con la construcción y operación de una fosa séptica, en la cual se verterán temporal mente las aguas residuales generadas por el proyecto.

Con la adecuación del área de estacionamiento, se evitarán problemas de tránsito vial y de estacionamiento en doble fila.

Con la puesta en marcha del presente proyecto, la estación de amoniaco representará para los agricultores del Valle de El Carrizo, una opción en el abasto de amoniaco anhidro, el cual se emplea como fertilizante líquido.

Programa Estatal de Ordenamiento Territorial de Sinaloa “PEOT”.

El Estado de Sinaloa cuenta con el Programa Estatal de Ordenamiento Territorial de Sinaloa “PEOT”, publicado en el Periódico Oficial del Gobierno del Estado de Sinaloa, No. 118, Tomo CI, tercera época, fechado el 01 de Octubre de 2010 (Sinaloa, 2010). Sin embargo, solo se ha publicado el decreto que aprueba dicho ordenamiento, sin contar a la fecha con la publicación de las versiones completas y/o abreviadas correspondientes.

El estado de Sinaloa no cuenta con un Plan de Ordenamiento Ecológico. El área donde se ubica el proyecto no cuenta con un Plan de Desarrollo Urbano.

(23)

Hábitat. Consultoría Ambiental y Proyectos. 58 58 23. III. 3 LEYES

Tabla III. 1 Vinculación del proyecto con las Leyes aplicables en materia ambiental. LEY GENERAL DEL EQUILIBRIO ECOLÓGICO Y LA PROTECCIÓN AL AMBIENTE.

ARTÍCULOS / FRACCIONES VINCULACIÓN DEL PROYECTO CON LA LEY

TITULO PRIMERO Disposiciones Generales

CAPITULO I Normas Preliminares

ARTÍCULO 1º.- La presente Ley es reglamentaria de las disposiciones de la Constitución Política de los Estados Unidos Mexicanos que se refiere a la preservación y restauración del equilibrio ecológico, así como a la protección al ambiente, en el territorio nacional y las zonas sobre las que la nación ejerce su soberanía y jurisdicción. Sus disposiciones son de orden público e interés social y tienen por objeto propiciar el desarrollo sustentable y establecer las bases para:

I.- Garantizar el derecho de toda persona a vivir en un medio ambiente adecuado para su desarrollo, salud y bienestar.

Sección V. Evaluación de Impacto Ambiental.

Articulo 28. La evaluación del impacto ambiental es el procedimiento a través del cual la Secretaría establece las condiciones a que se sujetará la realización de obras y actividades que puedan causar desequilibrio ecológico o rebasar los límites y condiciones establecidos en las disposiciones aplicables para proteger el ambiente y preservar y restaurar los ecosistemas, a fin de evitar o reducir al mínimo sus efectos negativos sobre el ambiente. Para ello, en los casos que determine el Reglamento que al efecto se expida, quienes pretendan llevar a cabo alguna de las siguientes obras o actividades, requerirán previamente la autorización en materia de impacto ambiental de la Secretaría:

VIII.- Parques industriales donde se prevea la realización de actividades altamente riesgosas;

ARTÍCULO 30.- Para obtener la autorización a que se refiere el artículo 28 de esta Ley, los interesados deberán presentar a la Secretaría una manifestación de impacto ambiental, la cual deberá contener, por lo menos, una descripción de los posibles efectos en el o los ecosistemas que pudieran ser afectados por la obra o actividad de que se trate, considerando el conjunto de los elementos que conforman dichos ecosistemas, así como las medidas preventivas, de mitigación y las demás necesarias para evitar y reducir al mínimo los efectos negativos sobre el ambiente. Cuando se trate de actividades consideradas altamente riesgosas en los términos de la presente Ley, la manifestación deberá incluir el estudio de riesgo correspondiente.

CAPÍTULO V

Actividades Consideradas como Altamente Riesgosas

ARTÍCULO 145.- La Secretaría promoverá que en la determinación de los usos del suelo se especifiquen las zonas en las que se permita el establecimiento de industrias, comercios o servicios considerados riesgosos por la gravedad de los efectos que puedan generar en los ecosistemas o en el ambiente tomándose en consideración:

I.- Las condiciones topográficas, meteorológicas, climatológicas, geológicas y sísmicas de las zonas;

II. Su proximidad a centros de población, previendo las tendencias de expansión del respectivo asentamiento y la creación de nuevos

En cumplimiento con el Artículo 1º fracción I de esta Ley, se presentan a la SECRETARÍA la MIA-P y el ERA, en los cuales se manifiestan los posibles impactos generados por el proyecto, proponiendo las medidas de mitigación y/o compensación correspondientes, a fin de minimizar los posibles impactos, y garantizar un medio ambiente adecuado para el desarrollo, salud y bienestar de las personas que habitan en las inmediaciones del proyecto.

El proyecto es vinculable con el Artículo 28 fracción VIII de esta Ley, debido a que contempla la realización de actividades altamente riesgosas, mediante la construcción y operación de una estación de almacenamiento y distribución de amoniaco anhidro, para uso agrícola.

En cumplimiento con el segundo párrafo del Artículo 30 de esta Ley, anexo a la MIA-P, se presenta el Estudio de Riesgo Ambiental (ERA) correspondiente.

En cumplimiento con el Artículo 145 de esta Ley, anexos a la MIA-P y al ERA, se presenta la carta de factibilidad de uso de suelo emitida por el H. Ayuntamiento de Ahome.

El proyecto es vinculable con el Artículo 146 de esta Ley, debido a que contempla el almacenamiento y distribución de amoniaco anhidro NH3, en cantidad superior a la de reporte (10kg), establecida en el Artículo 3o, Fracción II, Inciso a) del Acuerdo por el que las Secretarías de Gobernación y Desarrollo Urbano y Ecología, con fundamento en lo dispuesto por los Artículos 5o. Fracción X y 146 de la Ley General del Equilibrio Ecológico y la Protección al Ambiente; 27 Fracción XXXII y 37 Fracciones XVI y XVII de la Ley Orgánica de la Administración Pública Federal, expiden el primer listado de actividades altamente riesgosas.

En cumplimiento con el Artículo 147 de esta Ley, previo a la construcción y operación de la estación de almacenamiento y distribución de amoniaco anhidro, la promovente someterá a los procesos de evaluación y resolución la MIA-P, el ERA, y el Programa de Prevención de Accidentes (PPA).

En cumplimiento con el Artículo 147 BIS de esta Ley, una vez autorizado el proyecto y previo a la ejecución del mismo, la promovente tramitará el seguro de riesgo ambiental correspondiente.

En cumplimiento con el Artículo 148 de esta Ley, se presentan la MIA-P, en la cual se manifiestan los posibles impactos generados por el proyecto, y en el ERA, se manifiestan las

(24)

Hábitat. Consultoría Ambiental y Proyectos. 58 58 24. asentamientos;

III. Los impactos que tendría un posible evento extraordinario de la industria, comercio o servicio de que se trate, sobre los centros de población y sobre los recursos naturales;

IV. La compatibilidad con otras actividades de las zonas;

V. La infraestructura existente y necesaria para la atención de emergencias ecológicas; y

VI. La infraestructura para la dotación de servicios básicos.

ARTÍCULO 146.- La Secretaría, previa opinión de las Secretarías de Energía, de Comercio y Fomento Industrial, de Salud, de Gobernación y del Trabajo y Previsión Social, conforme al Reglamento que para tal efecto se expida, establecerá la clasificación de las actividades que deban considerarse altamente riesgosas en virtud de las características corrosivas, reactivas, explosivas, tóxicas, inflamables o biológico-infecciosas para el equilibrio ecológico o el ambiente, de los materiales que se generen o manejen en los establecimientos industriales, comerciales o de servicios, considerando, además, los volúmenes de manejo y la ubicación del establecimiento.

ARTÍCULO 147.- La realización de actividades industriales, comerciales o de servicios altamente riesgosas, se llevarán a cabo con apego a lo dispuesto por esta Ley, las disposiciones reglamentarias que de ella emanen y las normas oficiales mexicanas a que se refiere el artículo anterior.

Quienes realicen actividades altamente riesgosas, en los términos del Reglamento correspondiente, deberán formular y presentar a la Secretaría un estudio de riesgo ambiental, así como someter a la aprobación de dicha dependencia y de las Secretarías de Gobernación, de Energía, de Comercio y Fomento Industrial, de Salud, y del Trabajo y Previsión Social, los programas para la prevención de accidentes en la realización de tales actividades, que puedan causar graves desequilibrios ecológicos.

ARTÍCULO 147 BIS. Quienes realicen actividades altamente riesgosas, en los términos del Reglamento correspondiente, deberán contar con un seguro de riesgo ambiental. Para tal fin, la Secretaría con aprobación de las Secretarías de Gobernación, de Energía, de Economía, de Salud, y del Trabajo y Previsión Social integrará un Sistema Nacional de Seguros de Riesgo Ambiental. ARTÍCULO 148.- Cuando para garantizar la seguridad de los vecinos de una industria que lleve a cabo actividades altamente riesgosas, sea necesario establecer una zona intermedia de salvaguarda, el Gobierno Federal podrá, mediante declaratoria, establecer restricciones a los usos urbanos que pudieran ocasionar riesgos para la población.

La Secretaría promoverá, ante las autoridades locales competentes, que los planes o programas de desarrollo urbano establezcan que en dichas zonas no se permitirán los usos habitacionales, comerciales u otros que pongan en riesgo a la población.

zonas de alto riesgo IDHL = 300ppm, y la zona de amortiguamiento TLV15 = 35ppm.
