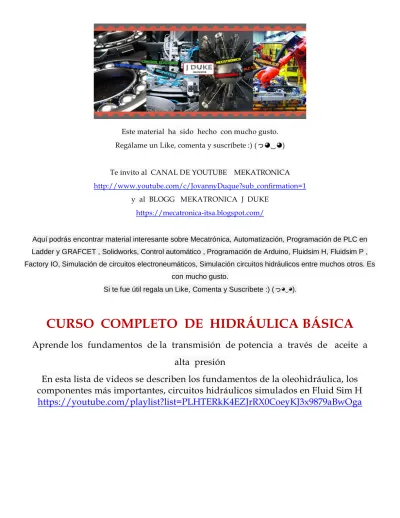

Este material ha sido hecho con mucho gusto.
Regálame un Like, comenta y suscríbete :) (っ◕‿◕)
Te invito al CANAL DE YOUTUBE MEKATRONICA http://www.youtube.com/c/JovannyDuque?sub_confirmation=1
y al BLOGG MEKATRONICA J DUKE https://mecatronica-itsa.blogspot.com/
Aquí podrás encontrar material interesante sobre Mecatrónica, Automatización, Programación de PLC en Ladder y GRAFCET , Solidworks, Control automático , Programación de Arduino, Fluidsim H, Fluidsim P , Factory IO, Simulación de circuitos electroneumáticos, Simulación circuitos hidráulicos entre muchos otros. Es
con mucho gusto.
Si te fue útil regala un Like, Comenta y Suscríbete :) (っ◕‿◕).
CURSO COMPLETO DE HIDRÁULICA BÁSICA
Aprende los fundamentos de la transmisión de potencia a través de aceite a alta presión
En esta lista de videos se describen los fundamentos de la oleohidráulica, los
componentes más importantes, circuitos hidráulicos simulados en Fluid Sim H
https://youtube.com/playlist?list=PLHTERkK4EZJrRX0CoeyKJ3x9879aBwOga
VÁLVULA DISTRIBUIDORA 4/2
Video de apoyo : https://youtu.be/nPf9V4ilXTw
Objeto
Las válvulas distribuidoras 4/2 deben gobernar el paso de la corriente de líquido permitiendo la circulación en ambas direcciones.
Construcción
La válvula distribuidora 4/2 consta de los siguientes componentes importantes para su funcionamiento:
Cuerpo, embolo de mando, muelle de compresión y juntas.
Funcionamiento
El émbolo de mando de la válvula distribuidora 4/2 (4 empalmes, 2 posiciones de conmuta ción) en posición de reposo abre el paso P a A y de B a T.
Al accionar la palanca, se abre el paso de P a B y de A a T, la corriente de líquido proveniente de A pasa a T por un conducto existente en la válvula.
Al soltar la palanca de accionamiento, el muelle de compresión conmuta de nuevo la válvula a la posición de reposo.
e Aplicación
La válvula distribuidora 4/2 se emplea para mandar cilindros de doble efecto: para sujetar, aflojar, adelantar y retroceder piezas.
Símbolo según ISO 1219 Válvula distribuidora 4/2 accionada por pulsador, retorno por muelle
Actividad: Simula en el software Fluid sim H el circuito descrito en el video “SIMULACIÓN DE CIRCUITO HIDRÁULICO VÁLVULA 4/2 ” en el enlace https://youtu.be/R7LB7MsaTRc
Actividad: Ver el video Learn hydraulics - 4/2 Directional control valve en el enlace https://www.youtube.com/watch?v=XOYqnLWCYEc
