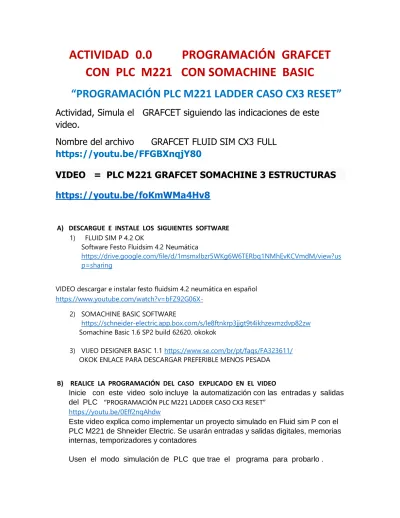

ACTIVIDAD 0.0 PROGRAMACIÓN GRAFCET CON PLC M221 CON SOMACHINE BASIC
“PROGRAMACIÓN PLC M221 LADDER CASO CX3 RESET”
Actividad, Simula el GRAFCET siguiendo las indicaciones de este video.
Nombre del archivo GRAFCET FLUID SIM CX3 FULL https://youtu.be/FFGBXnqjY80
VIDEO = PLC M221 GRAFCET SOMACHINE 3 ESTRUCTURAS https://youtu.be/foKmWMa4Hv8
A) DESCARGUE E INSTALE LOS SIGUIENTES SOFTWARE 1) FLUID SIM P 4.2 OK
Software Festo Fluidsim 4.2 Neumática
https://drive.google.com/file/d/1msmxlbzr5WKg6W6TERbq1NMhEvKCVmdM/view?us p=sharing
VIDEO descargar e instalar festo fluidsim 4.2 neumática en español https://www.youtube.com/watch?v=bFZ92G06X-
2) SOMACHINE BASIC SOFTWARE
https://schneider-electric.app.box.com/s/le8ftnkrp3jjgt9t4ikhzexmzdvp82zw Somachine Basic 1.6 SP2 build 62620. okokok
3) VIJEO DESIGNER BASIC 1.1 https://www.se.com/br/pt/faqs/FA323611/
OKOK ENLACE PARA DESCARGAR PREFERIBLE MENOS PESADA
B) REALICE LA PROGRAMACIÓN DEL CASO EXPLICADO EN EL VIDEO
Inicie con este video solo incluye la automatización con las entradas y salidas del PLC “PROGRAMACIÓN PLC M221 LADDER CASO CX3 RESET”
https://youtu.be/0Eff2nqAhdw
Este video explica como implementar un proyecto simulado en Fluid sim P con el PLC M221 de Shneider Electric. Se usarán entradas y salidas digitales, memorias internas, temporizadores y contadores
Usen el modo simulación de PLC que trae el programa para probarlo .
Cárguenle al PLC la dirección IP que dice el video. (192 168 10 25 )
VER VIDEO DE LA CLASE EN EL AULA VIRTUAL
C ) REALICE EL PROYECTO CON ENTRADAS Y SALIDAS DE LA PANTALLA HMI Una vez realizado el proyecto descrito en el video https://youtu.be/0Eff2nqAhdw Incluya las variables para la simulación con la pantalla HMI - Vijeo
Usen esta tabla de símbolos
Símbolo;Dirección;Comentario
CONT1; %C1.V; T1;%M1; A1;%M11;
A0_PLC;%I0.0; INICIO;%M5; CX3_HMI;%M16;
A1_PLC;%I0.1; CX3;%M6; A0_HMI;%M20;
RESET_PLC;%I0.2; RESET_HMI;%M7; A1_HMI;%M21;
CX3_PLC;%I0.3; RESET;%M8; CICLOS_CONT1;%MW10;
INICIO_PLC;%I0.4; INICIO_HMI;%M9; TEMP1;%MW16;
Y1_PLC;%Q0.1; A0;%M10; TEMP2;%MW18;
PANTALLA HMI - VIJEO
INDICACIONES GENERALES
La actividad es en grupos de 2 estudiantes
Todos usaran las mismas entradas, salidas , y válvulas descritas en el Diagrama de Conexión de Entradas y Salidas , etc.
Usen temporizaciones de 2 segundos.
El proyecto se cargará para su evaluación en un el PLC M221 REFERENCIA TM221CE40R
Cada uno debe crear una carpeta comprimida que contenga (el programa del PLC de SOMACHINE y la carpeta del HMI hecha en VIJEO DESIGNER )
A todos los archivos o carpetas darle el nombre GX APELLIDO EST1 APELLIDO EST2
Envíen el proyecto de SOMACHINE con la IP 192 168 10 25
Se revisará en la clase de la próxima semana , enviando el código de programación al equipo de pruebas (PLC y Banco electroneumático).
TENGA EN CUENTA QUE :
1. Vijeo crea la carpeta del proyecto en esta RUTA/ubicación
C:\Usuario\Acceso Publico\Documentos publicos\Vijeo-Designer 6.2\Vijeo-Manager
Al terminar el proyecto con VIJEO, Deben ir a esa ubicación, copiar la carpeta del proyecto y agregarla a la carpeta que me enviaran junto con el programa del SOMACHINE)
Le dán el nombre a la carpeta ( Gx Est 1 - Est2 apellidos, , verifican que está el archivo de SOMACHINE y la Carpeta de VIJEO , la comprimen
y la suben al Aula.
Esta actividad no tendrá calificación pero tomaré nota de quien la envía y quien no.
Si quieren aprender PLC deben iniciar dando los primeros pasos.
APRENDE MAS SOBRE GRAFCET
Vínculo del video https://youtu.be/O4S3jBgl3TE Nombre del archivo GRAFCET NORMA IEC60848
Vínculo del video https://youtu.be/NAuOfrlv8Xk Nombre del archivo GRAFCET NORMA IEC60848 Atentamente Jovanny Duque
3 ESTRUCTURAS DE GRAFCET
Planteamiento de la situación
El sistema electroneumático consiste de un cilindro de doble efecto al cual están acopladas dos (2) válvulas reguladoras de caudal unidireccional, para variación de la velocidad en ambos sentidos y una electroválvula monoestable 5/2 para el accionamiento de salida y entrada del vástago.
Se debe gobernar el cilindro A según el diagrama Espacio- Fase mostrado en la figura Nº B , tal que al dar la señal de inicio con e pulsador (CX3) , realice tres (3) ciclos temporizados (A+/T1/A-), al final de los cuales debe quedar detenido en su posición inicial, una vez terminado, solo se podrá reiniciar la secuencia , reseteando el contador con el pulsador (RESET), para posteriormente llevarlo a la Etapa inicial con el accionamiento del pulsador (INICIO).
Para la implementación de este modo de Automatización se seleccionó sistema electroneumático debido a que se requieren pocos componentes para su montaje, pero en su solución hecha en GRAFCET se pueden apreciar la utilización combinada de las estructuras lineal, alternativa, simultánea y reenvíos, por lo que su solución engloba en gran parte el alcance de la propuesta de automatización con Arduino.
En este ejemplo de aplicación, se refleja el uso de entradas digitales, salidas digitales, temporizaciones, contadores, memorias , los cuales son los elementos que constituyen la base para automatizar sistemas electromecánicos y/o mecatrónicos.
Solución propuesta en GRAFCET
Fig. 1 GRAFCET
Actividad, Simula el GRAFCET siguiendo las indicaciones de este video.
Nombre del archivo GRAFCET FLUID SIM CX3 FULL
https://youtu.be/FFGBXnqjY80
Los pasos que se han de seguir en este proyecto van a ser similares para todas la demás experiencias que se puedan realizar con el equipo y en cada caso se desarrollan completamente las 5 fases del proceso .
Con la realización de estas prácticas se sientan las bases para programar cualquier GRAFCET que sea una combinación de las estructuras básicas en las que estén involucrados sistemas electromecánicos y/o electroneumáticos.
Fig. 2 Esquema de conexión de entradas /salidas en Arduino
electromecánicos y/o electroneumáticos.
VIDEO = PLC M221 GRAFCET SOMACHINE 3 ESTRUCTURAS
https://youtu.be/foKmWMa4Hv8
Este video explica como implementar un proyecto simulado con GRAFCET en Fluid sim P con el PLC M221 de Shneider Electric. Se trata de un proyecto sencillo que contiene las tres (3) estructuras básicas de GRAFCET ( Estructura lineal, Estructura alternativa y Estructura simultanea. Se usarán entradas y salidas digitales, memorias internas, temporizador y contador.
TABLA/LISTA DE SIMBOLOS
CONFIGURACIÓN DEL HARDWARE
Favor usen estas referencias de CPU y tarjetas Análogas
