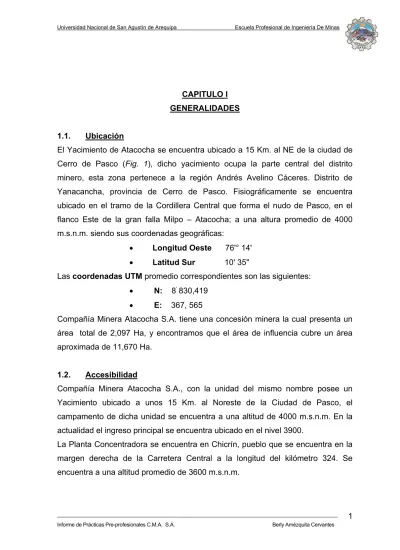

(1)Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. CAPITULO I GENERALIDADES 1.1.. Ubicación. El Yacimiento de Atacocha se encuentra ubicado a 15 Km. al NE de la ciudad de Cerro de Pasco (Fig. 1), dicho yacimiento ocupa la parte central del distrito minero, esta zona pertenece a la región Andrés Avelino Cáceres. Distrito de Yanacancha, provincia de Cerro de Pasco. Fisiográficamente se encuentra ubicado en el tramo de la Cordillera Central que forma el nudo de Pasco, en el flanco Este de la gran falla Milpo – Atacocha; a una altura promedio de 4000 m.s.n.m. siendo sus coordenadas geográficas: •. Longitud Oeste. 76'° 14'. •. Latitud Sur. 10' 35". Las coordenadas UTM promedio correspondientes son las siguientes: •. N:. 8‫ ׳‬830,419. •. E:. 367, 565. Compañía Minera Atacocha S.A. tiene una concesión minera la cual presenta un área total de 2,097 Ha, y encontramos que el área de influencia cubre un área aproximada de 11,670 Ha. 1.2.. Accesibilidad. Compañía Minera Atacocha S.A., con la unidad del mismo nombre posee un Yacimiento ubicado a unos 15 Km. al Noreste de la Ciudad de Pasco, el campamento de dicha unidad se encuentra a una altitud de 4000 m.s.n.m. En la actualidad el ingreso principal se encuentra ubicado en el nivel 3900. La Planta Concentradora se encuentra en Chicrín, pueblo que se encuentra en la margen derecha de la Carretera Central a la longitud del kilómetro 324. Se encuentra a una altitud promedio de 3600 m.s.n.m.. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 1.

(2) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. Fig. 1: Plano de Ubicación de la Unidad Minera Atacocha. UNIVERSIDAD NACIONAL DE SAN AGUSTÍN ESCUELA PROFESIONAL DE INGENIERÍA DE MINAS Plano de ubicación de la Unidad Atacocha de C.M.A. S.A. Elaborado por:. Dpto. Planeamiento C.M.A. S.A.. Esc: S/E Enero 2005. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 2.

(3) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. Se puede acceder a la mina mediante la carretera central totalmente asfaltada, siguiendo cualquiera de las rutas que se señalan a continuación: 1.. Lima - Oroya - Cerro de Pasco, en carretera asfaltada de 305 Km. y a continuación Cerro de Pasco - Atacocha, en una carretera asfaltada.. 2.. Lima - Oroya - Chicrín. En carretera asfaltada 332 Km. y luego Chicrín Atacocha, en carretera afirmada de 7 Km.. 3.. Otra forma de acceder es por vía aérea desde Lima a Huanuco, luego de Huanuco a Chicrín por carretera asfaltada de 81 Km. y de Chicrin a Atacocha por carretera afirmada de 7 Km.. 1.3.. Recursos Naturales 1.3.1.. Clima. El clima que se presenta es húmedo y lluvioso en los meses de Enero a Marzo, con alguna presencia de granizadas, neblina en el alba y ocaso; eventualmente nieve. La temperatura promedio en estos meses es de 13 - 15 °C. Durante los meses de Mayo a Octubre hay una ausencia de lluvias con una disminución considerable de la temperatura en las noches (helada) y un fuerte calor en el día. 1.3.2.. Vegetación. La vegetación es moderada, con presencia de pastizales y sembríos de papa en las laderas de los cerros, así mismo se encuentran flores silvestres de variados colores que hacen atrayente la zona. 1.3.2.1.. Flora. La flora de la zona. es diversa, habiéndose registrado un total de cuarenta. especies vegetales dentro de treinta y cuatro géneros y diecinueve familias. Las especies que sobresalen por su uso y como indicadoras de alguna característica típica en la vegetación del lugar son: el ichu, tola, yareta y algunos arbustos de queñua, también es notoria la presencia de especies vegetales cactáceas.. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 3.

(4) Universidad Nacional de San Agustín de Arequipa. 1.3.2.2.. Escuela Profesional de Ingeniería De Minas. Fauna. Básicamente el asentamiento poblado del campamento minero de la Compañía Minera Atacocha tiene como principales representantes del género animal a las vizcachas, ratones y ratas propias de la zona, también es notoria la presencia de aves como: águilas, chihuancos, tórtolas, cernícalos y algunos camélidos como llamas, mayormente en la zona de Yarusyacán. Incluso se ha desarrollado la crianza de ganado ovino por algunos pobladores del lugar. 1.3.3.. Recursos hídricos. 1.3.3.1.. Efluentes. Los efluentes identificados en el campamento de la mina Atacocha se pueden clasificar en dos grupos: Descarga Directa al Cause del Río Huallaga. •. Descarga de la central hidroeléctrica de Chaprín.. •. Rebose de la cancha de relave de Yanacancha.. Descarga Hacia la Zona de Lalaquia •. Drenaje de aguas del asentamiento poblado de Atacocha.. •. Aguas descargadas a la zona de Yarusyacán.. •. Aguas servidas del campamento Atacocha tratadas en la zona de Huariaca.. 1.3.3.2.. Abastecimiento de agua. El abastecimiento de agua potable para el campamento y el pueblo de Atacocha proviene de la laguna Lalaquia. El agua es conducida por gravedad a través de un canal de tierra hasta una poza de recepción, la cual cuenta con dos rejillas para evitar el ingreso de material flotante a las tuberías de abastecimiento, además de un filtro de malla metálica en forma de cilindro. 1.3.4.. Materiales de construcción. En la zona de Atacocha, se cuenta con poca o nula presencia de agregados para construcción como lo son arena fina, arena gruesa, cascajo y rocas para cimentación.. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 4.

(5) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. Para fines de construcción, se hace uso de los recursos naturales de la zona de Huariaca, Ambo, Huanuco y Lalaquia, en las diferentes canteras de agregados que existen a lo largo del curso del río Huallaga. Los ladrillos, cemento y fierro, necesario para la construcción, son comprados directamente de la ciudad de Cerro de Pasco o Lima y son trasladados hacia la mina en camiones de las empresas vendedoras o en transporte propio de la mina. 1.4.. Recursos Humanos. Compañía Minera Atacocha S.A. lleva un programa de capacitación, dicho programa es elaborado por el Departamento de Capacitación el cual es encargado de: •. Capacitación al personal nuevo.. •. Capacitación programada al personal cada cierto periodo de tiempo, dependiendo de las funciones de cada obrero.. •. Diseño y difusión de Folletos de motivación, los cuales son entregados de acuerdo al fin que buscan y en el momento apropiado.. •. Capacitación de obreros de acuerdo a la necesidad que ellos presenten lo cual es observado por la superintendencia de Seguridad.. 1.5.. Recursos Energéticos. Compañía Minera Atacocha S.A. tiene dos Centrales Hidroeléctricas con una capacidad instalada de 6.6 megawatts, ambas serán descritas a continuación: La Hidroeléctrica de Marcopampa inició sus operaciones en 1938, fue luego ampliada en 1984 se cambió el generador para alcanzar 1.2 megawatts; la Hidroeléctrica de Chaprín entró en servicio el año 1953 con dos unidades de generación, a partir de 1955 opera con tres unidades y una capacidad de 5.4 megawatts. Estas Hidroeléctricas cubren el 75% aproximadamente del consumo total y están interconectadas con líneas de alta tensión propias del Sistema Eléctrico Nacional, del cual se compra el saldo para una cobertura completa de las necesidades de la compañía.. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 5.

(6) Universidad Nacional de San Agustín de Arequipa. 1.6.. Escuela Profesional de Ingeniería De Minas. Organigrama de Compañía Minera Atacocha S.A. Fig. 2 :. Organigrama jerárquico de Compañía Minera Atacocha S.A.. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 6.

(7) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. Gerente General Juan José Herrera Távara. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Gerente de Finanzas y Contabilidad Sergio Escalante Ruiz. Berly Amézquita Cervantes. Gerente de Administración y Recursos Humanos Othmar Rabitsch León. 7 Gerente de operaciones Juan M. Ruiz Conejo.

(8) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 8.

(9) Universidad Nacional de San Agustín de Arequipa. 1.7.. Escuela Profesional de Ingeniería De Minas. Conclusiones •. El clima en esta zona del Perú es bastante benigno.. •. Cualquiera que fuera la ruta que se tomase para acceder a esta unidad minera, tendremos facilidad para acceder pese a los problemas que se pudiesen presentar.. •. El Medio Ambiente es un serio compromiso de Compañía Minera Atacocha, presentando en cada operación dicho compromiso con la comunidad y el medio.. 1.8.. Recomendaciones •. Una gran Ayuda a la población del campamento Atacocha sería el acrecentar los vehículos que los llevasen desde el campamento hasta Chicrín, dado que Chicrín es el acceso más rápido hacia un próximo destino.. •. Pavimentar la carretera que va hacia Milpo, dado que esto servirá a los nuevos cuerpos que los últimos datos de geología indican que se encuentran presentes en dicha zona.. •. Crear un nuevo acceso al interior mina, dado que por diversos motivos el tránsito se ve dificultado.. 1.9.. Bibliografía • Pedro Hugo Tumialán de la Cruz, Compendio de Yacimientos Minerales del Perú. Universidad Nacional de Ingeniería. Lima – Perú (Febrero 2003) • M. Rodríguez , J. Condori, Geología del Yacimiento de Atacocha, Nuevos Horizontes Mineralizados en el Distrito Minero de Atacocha, Congreso de Geología, Colegio de Ingenieros del Perú (2002).. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 9.

(10) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. CAPITULO II GEOLOGÍA 2.1.. Geología local 2.1.1.. Roca caja. En la roca caja se observan conglomerados, areniscas, lutitas y lava ácida a intermedia del Grupo Mitu del Pérmico. calizas y lutitas del Grupo Pucará del Triásico superior y Jurásico. En forma distante se tiene areniscas y cuarcitas de la Formación Goyllarisquizga del Cretáceo inferior. De manera discordante están las calizas con lavas basálticas pertenecientes a la Formación Machay del Cretáceo medio; stocks de dacitas porfiríticas de Atacocha y Ayarragaran (en Santa Bárbara) del Terciario. 2.1.2.. Estructuras. La Mina de Atacocha está conformada por dos yacimientos claramente diferenciados tanto en la génesis como en la mineralización: Atacocha y Santa Bárbara. El yacimiento de Atacocha es polimetálico de origen hidrotermal y epigenético, formado por reemplazamiento y relleno de fracturas, que han originado cuerpos u ore bodies y vetas con mineralización económica constituida principalmente por sulfuros de Pb, Zn y Cu, con contenidos de Ag y en menor cantidad de Au y Bi. En los últimos 5 años se ha reconocido y se está minando desde el año 2001, la zona del ore body 17, intermedia entre Atacocha y Santa Bárbara, ubicada en la brecha de la Falla Atacocha con mineralización similar a la zona de Atacocha pero con mayores valores de Pb y Ag; esta importante área se considera como parte del yacimiento de Atacocha. El yacimiento de Santa Bárbara es originado por un metasomatismo de contacto en las calizas aledañas a las rocas ígneas intrusivas, dando lugar a cuerpos con mineralización económica de sulfuros de Zn y Cu y en menor cantidad contenidos de Pb, Ag, Au y Bi. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 10.

(11) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. Al oeste de la falla Atacocha ocurre mineralización del tipo relleno y emplazamiento de cuerpos brechosos y vetas en las calizas Pucará y en las areniscas Goyllarisquizga. En profundidad, los cuerpos brechosos tienden a converger. Al este de la falla Atacocha por emplazamiento de las calizas se ha producido el yacimiento tipo skarn Santa Bárbara, en el contacto del stock de pórfido dacítico con la caliza Pucará. Como minerales abundantes se reporta cuarzo, pirita, esfalerita, galena; como minerales comunes: calcita, fluorita, rodocrocita, rejalgar, oropimente. En el skarn de Santa Bárbara se tiene granate, además de los sulfuros referidos. Los cuerpos mineralizados alcanzan una profundidad de 750 m. El orden de cristalización es el siguiente: cuarzo, pirita, calcopirita - tetrahedrita, esfalerita, galena, carbonatos, oropimente – rejalgar, fluorita. 2.1.3.. Mineralización Económica. El yacimiento de Atacocha es polimetálico de origen hidrotermal y epigenético, formado por reemplazamiento y relleno de fracturas, que han originado cuerpos u ore bodies y vetas con mineralización económica constituida principalmente por sulfuros de Pb, Zn y Cu, con contenidos de Ag y en menor cantidad de Au y Bi. El yacimiento de Santa Bárbara es originado por un metasomatismo de contacto en las calizas aledañas a las rocas ígneas intrusivas, dando lugar a cuerpos con mineralización económica de sulfuros de Zn y Cu y en menor cantidad contenidos de Pb, Ag, Au y Bi. 2.1.4.. Mineralogía. Con el fin de realizar una adecuada descripción de la mineralogía en Compañía Minera Atacocha lo dividiremos en dos grupos y luego procederemos a detallar, esto se realiza a continuación: 2.1.4.1. •. Minerales de MENA Esfalerita (Zn, Fe) S. La encontramos en sus tres variedades: cleiofana, pziburgita, y marmatita; Se puede apreciar de calores amarillo, marrón, etc.. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 11.

(12) Universidad Nacional de San Agustín de Arequipa. •. Escuela Profesional de Ingeniería De Minas. Galena (PbS). Se han observado 3 tipos de Galena: La galena pelicular, la galena argentífera y la galena poco argentífera. Generalmente la galena poco argentífera se presenta en cubo-octaedro, la galena argentífera en cubos y la galena pelicular (altamente argentífera) se presenta en venillas. •. Calcopirita (CuFeS2). La calcopirita se encuentra masiva, asociada a la pirita, esfalerita, galena, y cobres grises. Aunque se conoce que está asociada a la pirita; probablemente sean de origen hidrotermal. 2.1.4.2.. Minerales de GANGA. •. Marcasita (FeS2). Se ha observado la presencia de marcasita en agregados radiales a manera de cresta de gallo también se cree que sea de origen hidrotermal. •. Pirita (FeS2). La pirita se presenta generalmente en cristales diseminados menores a 1mm. y de tamaños mayores la encontramos casi en todos los minerales asociados en el tajo Norte. •. Calcita (CaCO3). Se presenta en venillas y rellenando fracturas y a manera de drusas en las calizas y dolomías, y entre las arcillitas se han encontrado en forma de capas. También se observa la presencia de otros minerales de ganga pero en mucha menor proporción con los antes mencionados, estos son:. 2.2.. •. Cuarzo. •. Rodocrosita. •. Fluorita. •. Oropimente. •. Rejalgar. •. Arsenopirita. Geología Regional. En el Jurásico Medio a Superior el mar retrocedió, tiempo durante el cual se depositaron. los. sedimentos. continentales. correspondientes. al. grupo. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 12.

(13) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. Goyllarisquizga del Cretáceo inferior y que básicamente se componen de areniscas cuarzosas y cuarcitas. A mediados del cretáceo se generaliza una transgresión marina hacia esta área que da lugar a las calizas Chicrín. En el cretáceo superior los mares se mantuvieron en esta zona central con una serie de transgresiones y regresiones produciéndose también una actividad volcánica que ocasiona flujos basálticos depositándose sobre estos las calizas Machay. A fines del Cretáceo los mares se retiraron definitivamente en forma de regresiones paulatinas, al producirse el levantamiento y plegamiento intenso de toda la secuencia mesozoica así como su consecuente fracturamiento y fallamiento, esto corresponde a la primera fase de la Orogenia Andina que se extendió a través de todo el terciario. Este levantamiento y plegamiento vino acompañado de intrusiones de rocas ígneas porfirítas terciarias en forma de stock, diques y sills siendo sus soluciones hidrotermales las que dieron origen a la mineralización. Se considera dos stocks como principales causantes de la mineralización, uno es el stock porfirítico Atacocha y el otro es el stock porfirítico Ayarragran que aflora en la zona de Santa Bárbara. 2.3.. Geología General. La Franja Sedimentaria Mesozoica de la Cordillera Interandina tiene una potente estratificación de calizas del Triásico, Jurásico y del Cretáceo. En esta franja se han emplazado stocks de intrusivos de composición intermedia, de los clanes diorita, diorita cuarcífera, granodiorita, monzonita, monzonita cuarcífera; con adición del emplazamiento del batolito de la Cordillera Blanca en el departamento de Ancash y del batolito de Andahuaylas - Yauri en el sur (Andahuaylas en el departamento de Apurímac y Yauri en el departamento del Cusco). Como consecuencia de la presencia de estas calizas e intrusivos se han formado grandes yacimientos tipo skarn polimetálicos de zinc, plomo, cobre, plata, molibdeno y hierro. La profundización de estos yacimientos está en función de la profundización de la caliza. La mineralización económica se emplaza en el exoskarn en la caliza. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 13.

(14) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. Fig. 3 : Plano Geológico Atacocha – Santa Bárbara. UNIVERSIDAD NACIONAL DE SAN AGUSTÍN ESCUELA PROFESIONAL DE INGENIERÍA DE MINAS Plano Geológico Atacocha - Santa Bárbara Elaborado por:. Dpto. Planeamiento C.M.A. S.A.. Esc: S/E Enero 2005. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 14.

(15) Universidad Nacional de San Agustín de Arequipa. Fig. 4 :. Escuela Profesional de Ingeniería De Minas. Sección Geológica de Unidad Atacocha. UNIVERSIDAD NACIONAL DE SAN AGUSTÍN ESCUELA PROFESIONAL DE INGENIERÍA DE MINAS Sección Geológica de la Unidad Atacocha Elaborado por:. Dpto. Planeamiento C.M.A. S.A.. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. Esc: S/E Enero 2005. 15.

(16) Universidad Nacional de San Agustín de Arequipa. Fig. 5:. Escuela Profesional de Ingeniería De Minas. Columna Estratigráfica de la región. UNIVERSIDAD NACIONAL DE SAN AGUSTÍN ESCUELA PROFESIONAL DE INGENIERÍA DE MINAS Columna estratigráfica de la región de C.M.A. S.A. Elaborado por:. Dpto. Planeamiento C.M.A. S.A.. Esc: S/E Enero 2005. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 16.

(17) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. Los minerales metálicos están presentes con los minerales no metálicos propios del skarn como granate, wollastonita anfíboles (actinolita, tremolita, hornblenda), piroxenos (diópsido, augita), escapolita, epídota, etc. La primera fase de formación del skarn que tuvo lugar a la temperatura de 400 ºC a 600 ºC sufrió una reactivación tectónica con fracturas, fallas, brechas y una siguiente fase de mineralización de menor temperatura a 300 ºC con aporte de flujos hidrotermales de mineralización polimetálica, por estos flujos hidrotermales el skarn sufre un metamorfismo retrogresivo con la formación de sericitización, argilización y epidotización. Por lo tanto, la metalización tiene un rango amplio de temperatura en el skarn de 400 ºC a 600 ºC y en la fase de fluidos hídrotermales, de 300 ºC. 2.4.. Geología Estructural. Estructuralmente se tiene la falla distrital Atacocha, de rumbo N -S y la falla Nº 1 que forma un gran lazo cimoide con la falla Atacocha, debido a esfuerzos perpendiculares al rumbo de la cordillera; se han formado fallas de cizalla diagonales y fracturas perpendiculares a las fallas referidas. 2.5.. Geología Económica. Las zonas mineralizadas de Atacocha y Santa Bárbara representan dos tipos distintos de mineralización. En Atacocha se presenta la mineralización en vetas y cuerpos irregulares desarrollados a lo largo de estructuras y próximas a las intersecciones estructurales, también se presenta mineralización en skarn; la mena consiste en galena argentífera, esfalerita, calcopirita y en menor proporción oro y como ganga pirita, cuarzo, calcita, rodocrosita y fluorita; esta unidad tiene un control estructural y litológico. En Santa Bárbara la mineralización consiste en una serie de contactos metasomáticos simples con mineralización desarrollada a lo largo del flanco occidental del stock. El principal mineral de mena que se explota es la esfalerita. La mineralización de ganga está formada por calcosilicatos de la zona de skarn, pirita, calcita y en menor proporción oropimente, rejalgar, arsenopirita y marcasita, la mineralización de mena está formada por esfalerita, calcopirita; esta unidad tiene un control geoquímico (skarn). __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 17.

(18) Universidad Nacional de San Agustín de Arequipa. Fig. 6 :. Escuela Profesional de Ingeniería De Minas. Plano Estructural de la Unidad Atacocha. UNIVERSIDAD NACIONAL DE SAN AGUSTÍN ESCUELA PROFESIONAL DE INGENIERÍA DE MINAS Plano estructural de la Unidad Atacocha Elaborado por:. Dpto. Planeamiento C.M.A. S.A.. Esc: S/E Enero 2005. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 18.

(19) Universidad Nacional de San Agustín de Arequipa. Tabla 1:. Escuela Profesional de Ingeniería De Minas. Leyes de cabeza Compañía Minera Atacocha S.A. Mineral. 2.6.. Leyes de cabeza. Plomo (Pb). %. 3.43. Zinc (Zn). %. 5.42. Plata (Ag). Oz/TC. 4.52. Cobre (Cu). %. 0.38. Reservas. 2.6.1.. Reservas geológicas. Las reservas geológicas calculadas según estándares internacionales a finales del año 2003 ascienden a más de 7 307 000 de toneladas de mineral. 2.6.2.. Reservas minables. Las reservas minables con las que se cuenta ascienden a más de 1 211 200 de toneladas de mineral 2.7.. Ley de corte Tabla 2: Leyes de corte Compañía Minera Atacocha S.A.. Mineral. 2.8. •. Leyes de corte. Plomo (Pb). %. 3.43. Zinc (Zn). %. 5.42. Plata (Ag). Oz/TC. 4.52. Cobre (Cu). %. 0.38. Conclusiones La geología en la unidad minera Atacocha, es homogénea, dominada. en su totalidad por los geólogos de la Compañía. •. En Compañía Minera Atacocha S.A. se realiza un control de calidad. constante del mineral, tanto el extraído, y el mineral a extraer. •. Como en pocas Compañías Mineras, en Cia. Mra. Atacocha se ve. concertación de los ingenieros Geólogos y los ingenieros de Minas.. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 19.

(20) Universidad Nacional de San Agustín de Arequipa. 2.9.. Escuela Profesional de Ingeniería De Minas. Recomendaciones •. Los informes de geología deben ser constantes, para llevar un control. exacto del porcentaje de cumplimiento; sería recomendable que dicha información sea obtenida en tiempo real. •. Realizar un control exhaustivo de la calidad del mineral en el caso del. mineral extraído por las Empresas Especializadas (Contratistas) •. Tener un control por parte de los Ing. Geólogos en el horario. Nocturno, porque en algunos casos es necesaria la presencia de ellos y no basta con un ayudante de geólogo sino un profesional como se ha observado en casos presentados. 2.10. Bibliografía 2.1.1.. M. Rodríguez , J. Condori, Geología del Yacimiento de Atacocha,. Nuevos Horizontes Mineralizados en el Distrito Minero de Atacocha, Congreso de Geología, Colegio de Ingenieros del Perú (2002). 2.1.2.. Pedro Hugo Tumialán de la Cruz, Compendio de Yacimientos. Minerales del Perú. Universidad Nacional de Ingeniería. Lima – Perú (Febrero 2003) 2.1.3.. D.F. Machuca y V.O. Tenorio. Modelación 3d de Ore Bodies del. Yacimiento Atacocha, Informe Interno, T-Matrix S.A.C. (Junio 2003). __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 20.

(21) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. CAPITULO III OPERACIÓN MINA 3.1.. Accesos. El acceso a Mina se da de tres maneras: 3.1.1.. Rampa principal. El principal acceso se encuentra ubicado a 3900 m.s.n.m. donde se inicia la rampa principal, dicho acceso es la vía principal para recorrer toda la mina; mediante vehículos, maquinaria, y demás personas. La desventaja presentada en la Rampa principal como único acceso se observó con mayor envergadura el mes de Marzo del año 2005 donde por razones de inestabilidad del techo tuvo que aplicarse Shotcrete, y los horarios de tránsito en la rampa principal fueron limitados y por tanto se limitaron algunas funciones. 3.1.2.. Pique 533. Para la Zona Baja de la unidad Atacocha, los obreros usan el pique 533, el cual consta de un Winche Zitrón para el movimiento de una jaula. Dicha jaula cuenta con dos pisos, siendo 12 personas la capacidad de cada piso. El winche tiene diferentes estaciones en cada nivel de la Zona Baja. El transporte de personal tiene horarios establecidos al inicio y al término de la guardia y a media guardia (mediodía y medianoche). El winche está totalmente habilitado todo el día por si se presentase alguna emergencia o alguna necesidad extraordinaria del mismo. 3.1.3.. Nivel 3600. En el nivel 3600 o nivel de extracción ingresan las locomotoras para transporte de mineral de mina a los echaderos principales, es decir los que van directamente a las fajas transportadoras que conducen a la Planta de beneficio. También pueden ingresar algunos supervisores o personal, pero cualquiera que entre por el mismo debe ser autorizado, dado que dicho ingreso representa un peligro. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 21.

(22) Universidad Nacional de San Agustín de Arequipa. 3.2.. Escuela Profesional de Ingeniería De Minas. Método de Explotación. El método de explotación usado en Compañía Minera Atacocha, es el corte y relleno ascendente; este método se lleva a cabo de la siguiente manera: El método de explotación de corte y relleno se aplica en yacimientos con un buzamiento mayor a 45º, en estratos de estabilidad entre buena y moderada y un alto grado comparativo de mineralización. El buzamiento promedio de sistema de vetas de la mina Atacocha es de 77.5º. El método de corte y relleno presenta mejor selectividad. Por lo tanto, se prefiere el corte y relleno para yacimientos de forma irregular y mineralización diseminada. Además este método permite la explotación selectiva, a fin de recuperar separadamente secciones de alta ley, y dejar el mineral de baja ley. Para realizar óptimamente este método deberemos contar con accesos adecuados; es decir que el acceso para el siguiente “corte” debe darse inmediatamente. Compañía Minera Atacocha S.A. se sirve de la rampa para crear dichos accesos y desde la misma rampa hacer fácil la explotación de mineral. 3.2.1.. Descripción. La explotación de corte y relleno excava el mineral en trozos horizontales, comenzando desde un punto de extracción inferior, y avanzando hacia arriba. Vale decir que el “corte” inicial se da en pendiente negativa, luego el siguiente es horizontal y el tercer “corte” se da en pendiente positiva. El mineral se perfora, vuela y se carga, eliminándola de las gradas. Cuando la zona total escalonada ha sido explotada, los vacíos se rellenan con relave de arena o desechos de rocas. El relleno a menudo consiste del relave de arena desenlodada de la planta de preparación de la mina, a veces complementada por rocas de desecho producidas por las excavaciones de desarrollo apiladas en gradas vacías por cargadores LHD. Si bien es cierto Compañía Minera Atacocha S.A. usa el método de corte y relleno ascendente, usa variables para la explotación; esto motivado por la mineralización y las condiciones del cuerpo. Es así que se realiza el “paneleo” en algunos sectores como lo es la veta T del nivel 3660. Donde la mineralización ha determinado el paneleo y la formación de cámaras y pilares correspondientes de 4m de diámetro. O como es el caso del Stope 914 del nivel 3840. Por lo cual __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 22.

(23) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. podríamos argumentar el uso además del método de Cámaras y pilares. En el caso de variar las condiciones de la mineralización se realizan By pass y esto muchas veces dificulta el método, dichas modificaciones son controladas constantemente para decidir la acción a ejecutarse. El relleno de partículas de desechos de grano grueso de la planta de preparación de la mina, se mezcla con agua de 60 a 70% de sólidos, y distribuidos a las gradas a través de una red de tubería plástica. Actualmente para dicho proceso tenemos el uso de tuberías de polietileno. Antes de rellenar, se sellan las entradas de los caserones y en el fondo de éstos se instalan los tubos de drenaje. La arena rellena la grada casi hasta la altura total, como se requiere un relleno más duro en la superficie, el cemento se mezcla cuando el agua se ha drenado en la última vaciada, quedando la superficie de relleno suave y compacto, y como una buena base para las máquinas móviles mientras se explota el siguiente trozo de mineral. Fig. 7. Método de Explotación usado en C.M. Atacocha S.A.. UNIVERSIDAD NACIONAL DE SAN AGUSTÍN ESCUELA PROFESIONAL DE INGENIERÍA DE MINAS Método de Explotación de Cia. Mra. Atacocha S.A: Elaborado por:. Dpto. Planeamiento C.M.A. S.A.. Esc: S/E Enero 2005. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 23.

(24) Universidad Nacional de San Agustín de Arequipa. 3.2.2.. Escuela Profesional de Ingeniería De Minas. Desarrollo. El desarrollo de explotación de corte y relleno incluye: 1. Galería de transporte a lo largo del criadero en el nivel principal. 2. Socavación de la zona de gradas con drenaje para agua. 3. Rampa espiral en el muro yaciente, con acceso al punto de extracción. 4. Conexión de chimenea al nivel superior para ventilación y relleno de material. 3.3.. Planeamiento 3.3.1.. Planeamiento de minado. Para el planeamiento de minado, Atacocha hace uso del software Datamine, además, la explotación en Atacocha ha sido realizada desde sus inicios mediante los métodos Square Set, Shrinkage y Cut and Fill en forma convencional, actualmente se aplica el Cut and Fill semi-mecanizado y a partir del mes de agosto del 2001 se ha mecanizado gradualmente este método, logrando reducir de 415,000 HHT/mes en el 2001 a 326,000 HHT/mes en el presente año. 3.3.2.. Requerimientos de información de la operación.. La complejidad de la geología del Yacimiento, la necesidad de controlar la ley de los elementos económicos y contaminantes, el considerable número de tajeos en operación, y otras variables operativas y metalúrgicas dificultan la construcción de un. Sistema. de. Información. Minero. Gerencial. (SIMG). que. permita. la. implementación de un sistema de medición de desempeño y control gerencial de la empresa. Diferentes departamentos generan y requieren información proveniente de otras áreas, estos flujos de información son interrelacionados y en diversos sentidos. Para manejar este flujo de información se viene construyendo una Base de Datos Operativa Central (BDOC), la cual es el corazón del SIMG y a la que el personal de todas las áreas tendrá acceso según sus necesidades y jerarquía a través de la Intranet de la empresa. Cada actividad o proceso realizado en los Departamentos de Geología y Planeamiento genera y procesa diferentes tipos de información que es utilizada luego en procesos subsiguientes. Tres son los “productos” principales que Geología entrega a Planeamiento: Los Modelos Geométricos o Volumétricos, los resultados de los Modelos de Leyes y el __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 24.

(25) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. Inventario de Recursos. La elaboración de estos “productos” toma los datos provenientes de las actividades de recopilación de información (Levantamientos Topográficos, Mapeo Geológico, Muestreo y logueo de taladros) y sus resultados son usados directamente por actividades de planeamiento como el Diseño de labores de Desarrollo y Explotación, el control de la Producción y el Planeamiento a corto, mediano y largo plazo. La elaboración del inventario de Recursos y Reservas viene a ser la actividad final del Dpto. de Geología, esta se refiere a la caracterización de todas las ocurrencias de mineralización conocidas en el yacimiento, su distribución dentro de este, su volumen y las leyes que contienen, todo esto enmarcando una base de Datos con información adecuadamente referenciada en el espacio. Posteriormente, planeamiento asigna criterios de minabilidad (Cut-off’s, costos, accesibilidad, dilución, etc.) al inventario de recursos para determinar el Inventario de Reservas. 3.3.3.. Proceso general de modelación geológica 3d. Dentro de los procesos de generación y manejo de información del Dpto. de Geología, la Modelación Geológica Tridimensional es el proceso central, ya que sólo por medio de este, se puede contar con información debidamente procesada y lista para ser usada por los modernos sistemas de planeamiento y secuenciamiento de minado. Este proceso comprende dos partes principales: (1). La. Modelación. Geométrica. (modelos. litológicos,. estructurales,. de. mineralización, etc.) y (2) la Modelación Numérica (modelos de Leyes, densidades, etc.) que generalmente se lleva a cabo usando técnicas de estimación Geoestadística sobre una grilla tridimensional o modelo de bloques. 3.3.3.1.. Adquisición y manejo de los datos. Dos tipos de datos son necesarios para la Modelación Geológica 3D: (1) planos de Mapeo Geológico y (2) datos de taladros y canales, el primer grupo es de carácter cualitativo o descriptivo, mientras que el segundo contiene información tanto cualitativa (logueo) como cuantitativa (leyes). La diferencia entre ambos tipos de datos es su estructura, como se verá a continuación; pero, ambos se basan en la información proporcionada por topografía para su ubicación tridimensional. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 25.

(26) Universidad Nacional de San Agustín de Arequipa. 3.3.3.2.. Escuela Profesional de Ingeniería De Minas. Mapeo Geológico. El mapeo geológico es dibujado directamente de los techos de las labores y las coronas de los tajeos sobre planos topográficos actualizados impresos en papel transparente y resistente al agua. Los puntos topográficos, tolvas, chimeneas y otras particularidades del terreno se muestran claramente en estos planos de forma que puedan servir de referencia. El procedimiento de mapeo geológico es el estándar de las minas subterráneas, describiéndose gráficamente: los tipos de mineralización, estructuras, litologías, alteraciones y brechamiento. Una vez en gabinete cada una de estas características geológicas es digitalizada en layers o capas distintas, poniendo énfasis en los contornos de mineralización, estructuras de desplazamiento, contactos y las aureolas de alteración. Todas estas capas se colocan a una cota correspondiente al techo de la labor mapeada. Los archivos CAD así generados se almacenan en un árbol de directorios en el servidor central. 3.3.3.3.. Datos de Taladros y Canales. La información de Taladros tiene tres componentes principales: (1) Información topográfica de ubicación del collar y orientación del taladro, (2) Leyes de los elementos ensayados, y (3) Información descriptiva del logueo de testigos. Los registros de estos tres grupos de datos conforman la Base de Datos relacional de Taladros. El diseño de proyectos se realiza en un ambiente tridimensional, tomando en cuenta la ubicación de las labores, los modelos geométricos preexistentes, y la presencia de taladros previamente ejecutados y sus resultados de leyes y logueos. De esta forma se hace uso de toda la información y conocimiento disponible al momento para decidir los objetivos de exploración. La información topográfica obtenida del levantamiento de los taladros en ejecución permite ubicar cada muestra o testigo en tres dimensiones, lo cual es indispensable para la interpretación geológica y el análisis geoestadístico. El logueo de los testigos se realiza en el “core-house”. Las características geológicas de cada uno, como litología, alteración, estructuras, mineralización, etc. son registradas en las hojas de logueo para luego ser copiadas en la Base de Datos de Taladros. Actualmente se viene desarrollando un sistema de __________________________________________________________________________________________________ 26 Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes.

(27) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. recopilación de datos de logueo basado en Palm PC que permita la transferencia directa de información a la Base de Datos. La información de Canales sigue un proceso más sencillo. Los canales son tomados en el techo de la labor a distancias regulares a un punto topográfico o algún otro punto notable. La ubicación de estos es dibujada a mano en un plano topográfico de la labor, el cual servirá al final de la guardia para obtener las coordenadas x,y,z del inicio de cada canal. Una vez ingresadas la ubicación, longitud y dirección de los canales a la base de datos, esta queda lista para recibir los resultados de los ensayes de forma que cada muestra y sus leyes correspondientes puedan ser representadas en su ubicación tridimensional aproximada. 3.3.3.4.. Modelación geométrica. El objetivo principal de estos modelos es incluir las características geológicas del yacimiento en forma de controles de mineralización y zonas de influencia geológica que restrinjan o encaucen la estimación de leyes por métodos matemáticos de interpolación. El objetivo secundario de los modelos Geométricos es proporcionar una representación 3D de las características geológicas relevantes del yacimiento, como la mineralización, litología, etc., acorde con la información mas actualizada disponible y con los criterios dictados por la experiencia e intuición y usados en el proceso de interpretación. Dicho de otro modo, la modelación 3D de las características geológicas del Yacimiento apunta a crear mapas geológicos tridimensionales o de forma más amplia: Un Sistema de Información Geográfica (Geológica) en 3D. Es importante resaltar que la modelación geométrica es un proceso iterativo, interactivo y que nunca esta concluido. Los modelos son sólo representaciones aproximadas de la realidad, producto de datos tomados en campo e inferencias o interpretaciones. De esta forma un modelo es sólo una de las distintas alternativas posibles, originadas bajo el mismo conjunto de datos, pero sobre interpretaciones e inferencias distintas. Estos modelos son perfeccionables y su desarrollo no depende de que se cuente con información completa de todo el yacimiento sino de los datos suficientes para realizar un modelo inicial y sus sucesivos perfeccionamientos y afinamientos.. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 27.

(28) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. La modelación geométrica se realiza usando secciones horizontales y verticales de interpretación geológica que son vinculadas entre si para formar sólidos tridimensionales geológicos, cuya superficie está formada por planos triangulares compuestos. En estas secciones, que cuentan con toda la información necesaria (topografía, trazas de taladros, mapeos, interpretaciones previas y muestreo), se traza la interpretación de los contornos de mineralización, contactos, estructuras principales y límites de alteraciones. Luego estas interpretaciones son digitalizadas de forma similar al mapeo geológico y los archivos CAD así generados se almacenan de forma ordenada según el número de sección, la fecha de interpretación y zona de trabajo. Para mantener el orden y control de la interpretación y modelación geológica, se ha diseñado una malla general de secciones verticales para cada zona de trabajo. En la zona Atacocha, las secciones verticales tienen un azimut de 45º y están separadas a 10 m. mientras que, en Santa Bárbara las secciones tienen orientación E-W y también están a 10 m. de separación. En ambos casos la orientación de las secciones se ha escogido de forma que estas sean perpendiculares a la orientación preferencial de las estructuras mineralizadas. Cada sección está numerada correlativamente hacia el norte, se contempla la utilización de secciones intermedias nombrándolas con el número de la sección precedente más una letra. Las secciones horizontales principales también están determinadas a intervalos regulares de 10 m. de separación vertical y abarca todo el Yacimiento, su nomenclatura es correspondiente a la cota, al igual que las secciones horizontales intermedias. En un yacimiento donde el control estructural es de particular importancia los modelos estructurales deben ser uno de los primeros en ser elaborados. Estos comprenden la representación 3D de fallas, ejes de pliegues y demás estructuras. A diferencia de otros modelos, estos no suelen resultar en sólidos o volúmenes, sino en superficies tridimensionales. Actualmente se tienen modelados los planos de las fallas principales, tales como: Falla Milpo-Atacocha, falla 1 y falla 13, entre otras. Se encuentra en elaboración los modelos de las fallas secundarias, del eje del sinclinal que se encuentra al oeste de la falla MilpoAtacocha y otras estructuras relevantes.. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 28.

(29) Universidad Nacional de San Agustín de Arequipa. 3.3.3.5.. Escuela Profesional de Ingeniería De Minas. Modelos Litológicos. De forma resumida, las unidades litológicas principales del Yacimiento Atacocha son las calizas del grupo Pucará, el grupo Goyllarisquizga conformado mayormente por secuencias de chert y areniscas, y los intrusivos dacitícos. De estas tres unidades, se tienen modeladas las areniscas ubicadas a los flancos del eje del sinclinal y los intrusivos Atacocha y Santa Bárbara. La modelación de estos sólidos se hizo a partir de los mapeos en planta de los niveles a cada 60 m. En las zonas donde se cuenta con mayor cantidad de información (usualmente taladros y mapeos de tajeos), los sólidos son actualizados y afinados con secciones horizontales espaciadas a cada 10 m. El paso siguiente es la modelación estratigráfica de los grupos Pucará y Goyllarisquizga. La importancia de la definición de la estratigrafía dentro de los modelos litológicos radica en que la mineralización se asocia a determinados horizontes estratigráficos. De esta forma, se incrementará la utilidad del modelo litológico como herramienta para la definición de los controles de mineralización. 3.3.3.6.. Modelo de Alteraciones y Metamorfismo de Contacto. En un depósito tipo Skarn como el de Atacocha la modelación de las aureolas metamórficas y de alteración (endoskarn y exoskarn) es muy importante para la identificación de zonas favorables a la mineralización, ya que, por ejemplo, en Santa Bárbara los cuerpos mineralizados suelen ubicarse en el límite entre el skarn de calco silicatos y el mármol (Rodríguez y Condori, 2002). Este es un trabajo propuesto, ya que previamente se requiere definir y mapear las secuencias de alteración y metamorfismo presentes en el Skarn de Atacocha. 3.3.3.7.. Modelos de Mineralización. Todas las estructuras mineralizadas actualmente en explotación (16 cuerpos y vetas) han sido modeladas como sólidos tridimensionales. La construcción inicial de estos modelos, entre Enero y Junio del 2003, comprendió la recopilación y adecuación de toda la información de mapeo, taladros y canales disponibles y ubicables en el espacio, el seccionamiento de toda la mina según las mallas de secciones descritas más arriba, y la interpretación de limites de mineralización en más de 240 secciones verticales y 170 horizontales. Este trabajo permitió un __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 29.

(30) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. cálculo de volúmenes mineralizados con mayor soporte de información que el usado para la Cubicación Tradicional. Actualmente estos sólidos son continuamente actualizados según la nueva información proveniente del mapeo de los techos de stopes, muestreo y nuevos taladros efectuados, y son usados como envolventes del modelo de bloques, en el diseño de labores de desarrollo y explotación, y para la definición de objetivos de exploración. 3.3.3.8.. Modelación numérica. Los objetivos de la modelación numérica son: (1) Servir como un medio de representar la variabilidad espacial de una variable regionalizada (leyes, densidad) estimada por técnicas de interpolación o simulación espacial (Inverso al cuadrado de la distancia, Krigeado, simulación condicional gaussiana, etc.), y (2) Permitir la asignación y manipulación de valores requeridos (valor de mineral por unidad de volumen, costos de extracción, condición de accesibilidad, clasificación de recursos, etc.) para el control de leyes, y la creación de los Inventarios de Recursos y Reservas. 3.3.3.9.. El modelo de bloques. Un Modelo de Bloques, consiste en un arreglo regular tridimensional de unidades en forma de paralelepípedos ortogonales. El tamaño de cada unidad o bloque es determinado por consideraciones operativas como el ancho mínimo de minado y la altura de corte. En Atacocha se utiliza un tamaño estándar de bloques de 2x2x2m con sub-bloques de 0.5x0.5x0.5m, esto último para ajustar mejor el modelo de bloques a la morfología de los modelos de cuerpos y vetas. El esquema general del modelo de bloques tiene una orientación E-O abarcando tanto Atacocha como Santa Bárbara. Este esquema simple fue diseñado así para facilitar la transferencia del modelo de leyes entre el Vulcan y otros programas minero/geológicos usados en la Compañía, como Surpac, Datamine, Downhole Explorer, Fracsis y WinGslib. Dentro de este esquema, el modelo de bloques ha sido construido y dividido en zonas que abarcan cada cuerpo.. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 30.

(31) Universidad Nacional de San Agustín de Arequipa. 3.3.4.. Escuela Profesional de Ingeniería De Minas. Análisis Estadístico y Geoestadístico. Considerando la variedad de formas de mineralización presentes en el Yacimiento, se ha llevado a cabo un análisis estadístico y geoestadístico separado para cada cuerpo y veta, y por los elementos Pb, Zn, Ag, Cu, Bi y Mn. Luego de la validación de datos, el procedimiento seguido se resume en los siguientes pasos: 3.3.4.1.. Análisis Estadístico de las Leyes.. Este es elaborado para cada dominio geológico presente (especialmente tipo de mineralización) y comprende el cálculo de estadísticas básicas, la generación de histogramas y gráficos de probabilidad acumulada para definir la distribución de leyes, la presencia de poblaciones y de altos erráticos, el estudio correlación entre elementos y muestras de diferente soporte, y el análisis de promedios de leyes según la elevación nos sirve para discernir zoneamientos verticales de las leyes. La moda del tamaño de las muestras es de 1.5 m (~70% de las muestras), para todos los cálculos estadísticos y geoestadísticos las muestras son pesadas por un Factor que es igual a su largo correspondiente entre 1.5. 3.3.4.2.. Análisis de Variabilidad Espacial.. La variabilidad espacial de las leyes es analizada y medida usando la herramienta Geoestadística conocida como variograma. La orientación preferente de la variabilidad de las leyes (o anisotropía) es determinada primero con la ayuda de mapas de variogramas perpendiculares entre si. Posteriormente un análisis más fino es llevado a cabo con la elaboración y posterior ajuste del modelo variográfico a los variogramas experimentales en múltiples direcciones (36 o más). 3.3.4.3.. Diseño de Plan de Krigeado.. Es una técnica geoestadística de estimación local que asigna pesos óptimos a las muestras a partir del modelo de variograma. Los alcances en diferentes direcciones del modelo de variograma ajustado determinan un elipsoide llamado de “anisotropía”. La forma y dimensiones de este son tomadas de base para el diseño del elipsoide de búsqueda usado en el Krigeado Ordinario. La influencia de los altos erráticos es minimizada por el uso de un elipsoide mucho más pequeño.. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 31.

(32) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. La estimación se realiza sobre los bloques ubicados dentro de los modelos geométricos de mineralización, y de ser posible se usan distintos parámetros para cada tipo de mineralización. 3.3.4.4.. Determinación de la Certeza de Estimación.. El algoritmo de krigeado provee una varianza de estimación para cada bloque, la cual puede ser usada como una primera medida de la certeza de estimación. En la fase actual de desarrollo de la modelación de leyes, se ha optado por esta medida; aunque, se están probando otros métodos como el Krigeado, Jack-Knife (Adisoma y Hester 1996) y la Simulación Condicional Secuencial Gaussiana (de Souza, Costa y Koppe, 2002) para obtener una caracterización de la certeza de estimación que permita clasificar los recursos y reservas. 3.3.5.. El Modelo de Leyes. El Modelo de Leyes es el resultado de la estimación Geoestadística (o cualquier otra) sobre el modelo de bloques diferenciado por dominios geológicos. El modelo de leyes geoestadístico contiene no sólo las leyes estimadas de los diversos elementos y la densidad, sino también una medida asociada de la certeza de estimación. Según los requerimientos de la operación estos modelos se clasifican en dos tipos: 3.3.5.1.. Modelo de Leyes para Caracterización de Recursos.. Este modelo es actualizado semestralmente y se basa en modelos geométricos de mineralización revisados y actualizados a escala de todo el yacimiento. Es usado para la elaboración del Inventario de Recursos y Reservas. 3.3.5.2.. Modelos de Leyes para el Ore Control.. Estos modelos son actualizados quincenalmente y son elaborados usando modelos geométricos actualizados localmente en un rango de hasta 20 m. sobre la corona de los tajeos. Son usados para el control de leyes y cálculos locales de reservas. 3.3.5.3.. Distribución de la información. La distribución y compartimiento de la información se encuentra sistematizada a través de un servidor central, bajo el cual funcionan los siguientes soportes:. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 32.

(33) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. 3.3.5.3.1. Estructura de Directorios El Servidor de archivos cuenta con dos estructuras de directorios principales. Una corresponde al área de Ingeniería y Planeamiento, en donde se almacena: (1) La información topográfica de planos y archivos de levantamientos (actualizada continuamente con el levantamiento diario), (2) Modelos 3D topográficos, (3) Información de Planeamiento (Proyectos y desarrollos a ejecutarse). En otra estructura de directorios se almacena la información relacionada con Geología y Exploraciones: (1) Planos de mapeo, (2) Sondajes, (3) Secciones en planta y verticales, (4) Modelación geométrica 3D, (5) Modelo de leyes y de Bloques. El acceso a cada uno de los directorios en este servidor, se realiza de acuerdo a permisos a cada uno de los usuarios buscando en todo momento mantener la integridad y la unicidad de la información en él contenida. 3.3.5.3.2. Base de Datos Geológica Se utiliza un programa de desarrollo local (TM-ThetysMR) el cual es el encargado de manejar y administrar la base de datos de la información geológica. Cuenta con distintos módulos para el almacenamiento del muestreo de la mina (ubicación y leyes) y Sondajes (ubicación, leyes y litología), permite además: realización de estadísticas básicas, visualización espacial de datos, generación de planos y reportes, e importación/exportación de información con otros softwares y sistemas (Vulcan, Datamine, Surpac, Down-Hole Explorer, FracSis y Gslib). El acceso para la adición, lectura o modificación de los datos se hace a través de usuarios autorizados. 3.3.5.3.3. Base de datos Planeamiento También se usa un programa de desarrollo local (TM-PlanMR), el cual maneja y administra la información de Planeamiento a Corto y Largo Plazo, la programación de labores, así como incluye vínculos al Modelo de Leyes e Inventario de Reservas. 3.3.5.3.4. Visualización y Lectura Toda la información (topográfica y geológica) generada por los distintos software mineros usados, información de planos CAD e información de sondajes y canales, debidamente ordenada y estructurada (tanto en los directorios como en las bases de datos), es organizada por el Software FracSis Suite, el cual permite la visualización y lectura de toda esta información de manera integrada, sin __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 33.

(34) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. necesidad de conocimientos y dominios superiores en software minero o software CAD por parte del usuario final. Esta implementación permite un mejor flujo de información. 3.3.5.3.5. Desarrollos futuros Completar la Modelación geométrica, incluyendo la culminación de los trabajos de Modelo Estructural, Modelo Litológico, Modelo de Alteraciones y Modelo Geomecánico. Esto permitirá manejar una idea completa de la compleja geología de Atacocha, lo que a su vez redundará en un mejor control de mineralización económica. Adición al modelo de bloques de campos descriptivos relacionados con la Geomecánica, Cut-off’s diferenciados, recuperaciones metalúrgicas entre otros, con lo que lograremos una mejor definición y ordenamiento de las reservas. Desarrollo de Base de datos topográfica, con la implementación de un sistema de manejo y control asociado, con esto se lograra, mejor dinámica, orden y control en el manejo de la información topográfica. Se realiza la actualización continua de todos los modelos realizados, de tal manera que se mantenga siempre vigente el modelo y su información asociada. Implementación de procedimientos de QA/QC para los distintos procesos de toma y recolección de datos (pe. muestreo, logueo, etc.) con el fin de garantizar la consistencia y validez de los datos ingresados Constituir y adaptar el Inventario de Reservas y sus reportes correspondientes de acuerdo con los parámetros y normas dictados por la Bolsa de Valores de Lima. Emplear técnicas geoestadísticas que vayan más allá del Krigeado Ordinario para resolver problemas de la operación. Actualmente se encuentran en prueba el Krigeado de Indicadores para la selectividad mineral/desmonte y el mapeo de áreas de alta concentración, la Simulación Condicional Secuencial Gaussiana con el objetivo de analizar y manejar la variabilidad de las leyes y asignar grados de certeza de estimación, y la Simulación de Indicadores orientada a la modelación de estructuras mineralizadas. 3.4.. Ciclo de Minado. El ciclo de minado lo describiremos en las siguientes partes:. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 34.

(35) Universidad Nacional de San Agustín de Arequipa. •. Perforación. •. Voladura. •. Carguío. •. Acarreo. Escuela Profesional de Ingeniería De Minas. El izaje de mineral se incluiría dentro de éste último, como una subsección dentro de estas, sin embargo desarrollaremos el mismo proceso en el Anexo A. 3.4.1. 3.4.1.1.. Perforación Equipos utilizados. En Compañía Minera Atacocha S.A. tenemos la mecanización casi total de las operaciones de perforación, es así que todas las perforaciones de producción se realizan con Jumbos siendo la excepción la Empresa Especializada “Miner Mayo” la cual ejecuta la perforación con Jack Leg. Dicho cambio se debe a las condiciones del macizo, donde trabaja la mencionada Empresa Especializada. 3.4.1.2.. Diagnóstico de la perforación. Los jumbos pierden tiempo en ir a un frente debido a la mala coordinación en el cambio de guardia por parte de los ingenieros de las Empresas Especializadas. Debe evitarse la caída de tensión para el normal funcionamiento del jumbo. El rendimiento de Hora de percusión /mes de los jumbos es de 170.horas/mes no siendo el óptimo, debido a la falta de áreas de trabajo programadas en la planificación mensual de rotura y avances. Falta de paralelismo de los taladros en la perforación de frentes y breasting La cara donde se efectúa la perforación no es uniforme. No se pinta las mallas en el terreno. No se tiene controles sobre la velocidad de perforación de los Jumbos. Se toma algunas velocidades en roca media y dura. No se cuenta con información completa del rendimiento de los accesorios de perforación, el abastecimiento de estos aceros es normal. Se calcula los rendimientos promedios con la escasa información. La información sobre la cantidad de pies perforados/mes con los jumbos y maquinas Jack Leg no es confiable. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 35.

(36) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. No se tiene los costos de perforación por metro de avance y metro cúbico en los stopes. Tabla 3. Horas de Percusión de Jumbos (por Contratas). Ctta. Grems. Ctta. Minera Sol. Ctta. Opermin S.A.C.. Ctta.. CNS. Total. Conandinos. Axera. Axera. Boomer. Rocket. Jumbo. Jumbo. Jumbo. Jumbo. Jumbo. D-5. D-5. Atlas. Boomer. H126. H281. Rocket. Rocket. Boomer. Serie. Serie. Copco. Atlas. Atlas. Atlas. H281. Atlas. Atlas. 3167. 3484. Copco. Copco. Copco. Copco. Copco. Enero. 160.9. 200.7. 146.2. 204.2. 210.3. 105.6. 141.4. 1169.3. Febrero. 104.8. 183.3. 100. 210.1. 202.6. 134.0. 128.5. 1063.3. Marzo. 165.6. 191.3. 150.6. 250.2. 218.2. 152.6. 117.8. 1246.3. Abril. 171.2. 197.2. 170.5. 188.7. 184.9. 89.8. 99.8. 1102.1. Mayo. 63.0. 291.9. 86.5. 121.6. 168.1. 137.9. 115.9. 125.8. 1054.6. Junio. 116.0. 108.7. 240.7. 167.9. 262.3. 230.5. 167.9. 1250.0. Julio. 134.7. 164.0. 251.5. 162.3. 239.8. 219.6. 167.8. 1346.2. Agosto. 143.9. 180.2. 342.1. 175.6. 239.3. 263.8. 34.1. 1333.7. Septiembre. 147.0. 180.2. 300.6. 200.2. 218.5. 225.0. 1179.3. Octubre. 194.4. 163.2. 288.4. 160.2. 178.3. 106.3. 1060.4. Noviembre. 131.7. 150.8. 207.1. 190.8. 181.7. 249.0. 1052.1. Diciembre. 189.8. 269.3. 145.6. 203.1. 158.6. 190.0. 1093.7. Total. 1723.0. 1776. 2244.2. 1616.4. 2082.1. 13951. Hr./mes. 143.6. 254. 187.0. 202.1. 173.5. 1162.6. Jumbo. Tabla 4. Vida útil de los aceros. Roca Media (m). Roca Dura (m). Broca. 700. 350. Barra. 5000. 4000. Shank. 7000. 5000. Coupling. 4000. 3000. Rimador 4”. 1500. 1300. Adaptador R32. 1500. 1300. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 36.

(37) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. Tabla 5. Velocidad de perforación. Veloc.. Avance. Perforación. Veloc.. Avance. Rimado. Traslado de pluma. Tal/ min. m. Tal/ min. m. seg. Roca Media. 2.16. 3.8. 6.0. 3.80. 45. Roca Dura. 3.50. 3.8. 8.0. 3.80. 45. 3.4.1.3.. Diseño de Mallas de Perforación. El diseño de las Mallas de perforación se anotan en el Anexo B, dicho anexo cuenta con el gráfico de los diferentes diseños de mallas de perforación, la calidad del macizo rocoso en el cual son aplicadas, así como la cantidad de taladros de arranque, ayudas, sobre ayudas, etc. 3.4.2. Voladura 3.4.2.1.. Características de la voladura. La voladura en Compañía Minera Atacocha S.A. se realiza dependiendo el macizo, sin embargo en la actualidad se ha uniformizado el uso de Anfo para todas las labores y sólo el uso de la dinamita cuando se justifique. Aunque el uso de Anfo puede generar inestabilidad, también se ha uniformizado el uso de voladura controlada; en diferentes formas con el uso de los siguientes materiales: •. Famecorte. •. Exsatrón. •. Voladura amortiguada. Dicha voladura controlada justifica el costo, dado que previene los costos de sostenimiento; a continuación se presenta como ejemplo los costos de la voladura controlada con Famecorte. Dicho elemento es fabricado por Explosivos Famesa, consiste en tubos acoplables que son colocados en la corona y los hastiales del frente para modelar y evitar las vibraciones contra el techo.. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 37.

(38) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. Tabla 6. Voladura Controlada Actual. PRODUCTOS. CANTIDAD. DINAMITA SG 60% 1.1/8" x 7" CARTUCHOS CEBO UNIDAD CORDON DETONANTE METROS CAÑA CARRIZO UNIDADES FANEL UNIDAD. PRECIO US$ 0,20 0,00 0,10 0,03 0,97. 9 0 4,2 9 1. COSTO US$ 1,800 0,000 0,420 0,225 0,970. COSTO TOTAL POR TALADRO. 3,420. Tiempo de carguío de 13 taladros. 21 min. Tabla 7. Voladura amortiguada sugerida por Famesa. PRODUCTOS. CANTIDAD. PRECIO US$. COSTO US$. 5 1 0 0 1. 0,472 0,185 0,00 0,00 0,97. 2,360 0,185 0,00 0,00 0,970. FAMECORTE 70 CM 7/8" CEBO CORDON DETONANTE CAÑA CARRIZO FANEL COSTO TOTAL POR TALADRO. 3,515. Tiempo de carguío de 13 taladros. 8 min. 3.4.2.2.. Explosivos usados. Los explosivos usados en Compañía Minera Atacocha S.A. se presenta en el siguiente cuadro, con su respectivo consumo. Tabla 8. Consumo de Explosivos por meses. ITEM. DESCRIPCION. ENERO. FEBRERO. MARZO. Total. 1. SEMEXSA 45% x 7/8 x 7". 1896. 1896. 8216. 12008. 2. SEMEXSA 60% x 7/8 x 7". 34320. 35880. 33384. 103584. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 38.

(39) Universidad Nacional de San Agustín de Arequipa. Escuela Profesional de Ingeniería De Minas. 3. SEMEXSA 60% x 1.1/8 x 7". 277680. 253760. 268320. 799760. 4. SEMEXSA 65% x 1.1/2 x 12". 112736. 83200. 144560. 340496. 5. SEMIGEL 65% 1.1/2 X12". 0. 0. 0. 0. 6. SEMIGEL 65% 1.1/8 X7". 0. 0. 0. 7. FULM. CORRIENTE N° 8. 0 17700. 16000. 16700. 50400. 8. FULM. ELECTRICO. 0. 0. 0. 0. 9. GUIA DE SEGURIDAD. 175300. 156300. 160400. 492000. 10. CORDON DETONANTE 3 G. 53.100. 45450. 55800. 154350. 11. MECHA RAPIDA. 0. 0. 600. 600. 12. EXAMON " P " / SUPERFAM. 40100. 41625. 45.125. 126850. 13. TECNEL LP Y MS DE 4,2M. 25.773. 24624. 25502. 75899. 14. TECNEL LP Y MS DE 4,8M. 0. 0. 5540. 5540. 15. TECNEL MS DE 8,0M. 0. 0. 0. 0. 16. DETONADOR ELECTRICO 5.2. 0. 0. 0. 0. 3.4.2.3.. Diagnóstico de Voladura. •. No se sopletea los taladros antes del carguío.. •. El polvorín auxiliar de las empresas especializadas no cumplen con los requisitos técnicos. Cada contrata maneja un polvorín auxiliar en los niveles que trabaja, se crea duplicidad de personal para la atención de estos.. •. Falta equipo de cargadores debidamente preparados. El personal con que se cuenta no tiene experiencia para el sistema track less. Falta capacitación al personal que hace las voladuras, sobre todo en el uso de tecnel.. •. Aún se emplea mecha de seguridad con fulminante corriente como accesorio de voladura en frentes de trabajo.. •. Hay variedad de explosivos de acuerdo al diámetro y potencia, pero no se está usando correctamente, debido a la inexperiencia de los cargadores.. •. Falta de tiempo necesario para el normal carguío de los taladros.. •. La cantidad de explosivo y accesorios que se lleva a las labores es inexacta (por exceso y por defecto).. •. La voladura controlada de techo se está empleando en la mayoría de las labores, faltando implementar dicho control en los hastiales.. •. No se cuenta con equipo apropiado (scissor) para el carguío en la parte alta de los frentes; se está efectuando con escalera, dificultando la operación y va contra la seguridad.. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. 39.

(40) Universidad Nacional de San Agustín de Arequipa. 3.4.2.4.. Escuela Profesional de Ingeniería De Minas. Voladura de Breasting. Densidad del Material: 3.40 Longitud de perforación (m): 3.90 Avance real (m) : 3.50 Tabla 9: Voladura de Breasting. Tipo de roca Media Dura Dura Dura - Dest. Media - Dest. Media Dura Media Dura Media. Sección (m) Ancho 4,0 4,0 4,0 4,0 4,0 3,5 3,5 3,5 3,5 3,5. altura 3,5 3,5 3,5 3,5 3,5 3,0 3,0 3,0 3,0 3,0. Malla (m) B 0,80 0,80 0,70 0,80 1,10 0,80 0,80 0,80 0,80 1,10. E 1,00 0,80 0,80 1,00 1,10 1,00 0,80 1,00 1,00 1,10. Nro. de Taladros 23 27 31 23 20 23 27 23 23 20. Dinamita (Kg) 1 1/2x12" 1 1/8x7" 65% 60% 8,46 41,04 9,94 12,00 11,41 0,00 8,46 10,80 7,36 34,56 8,46 41,04 9,94 12,00 8,46 10,80 8,46 10,80 7,36 35,01. __________________________________________________________________________________________________ Informe de Prácticas Pre-profesionales C.M.A. S.A.. Berly Amézquita Cervantes. Examon (Kg) 0,00 81,60 129,60 67,20 0,00 0,00 81,60 67,20 67,20 0,00. Total (Kg/Disparo). m3. Factor de carga (Kg/TM). Costo ($/m3). 49,50 103,54 141,01 86,46 41,92 49,50 103,54 86,46 86,46 42,37. 49,00 49,00 49,00 49,00 49,00 36,75 36,75 36,75 36,75 36,75. 0,30 0,62 0,85 0,65 0,32 0,40 0,83 0,69 0,69 0,34. 2,26 2,12 2,26 1,82 1,94 3,01 2,82 2,43 2,43 2,61. 40.
