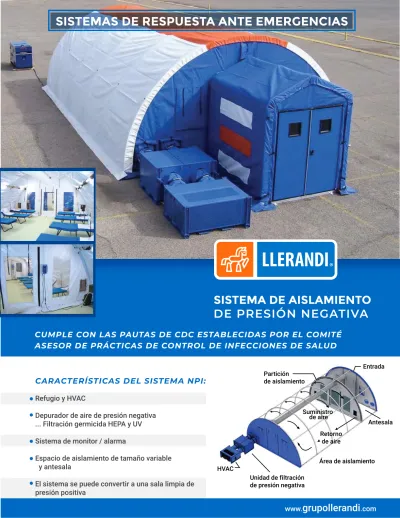

SISTEMA DE AISLAMIENTO DE PRESIÓN NEGATIVA
CUMPLE CON LAS PAUTAS DE CDC ESTABLECIDAS POR EL COMITÉ ASESOR DE PRÁCTICAS DE CONTROL DE INFECCIONES DE SALUD
CARACTERÍSTICAS DEL SISTEMA NPI:
Refugio y HVAC
Depurador de aire de presión negativa ... Filtración germicida HEPA y UV Sistema de monitor / alarma
Espacio de aislamiento de tamaño variable
Partición de aislamiento
Antesala Entrada
Suministro de aire
Retorno de aire
Área de aislamiento
Refugio médico 20 'x 32.5' con monofásico eléctrico, 60Hz.
Vestíbulo de entrada de 7 'x 8'
Panel final del vestíbulo con puerta “Bump Thru Door”
Pies cuadrados de piso Camas de sala
Pares de cortinas de privacidad para pacientes, color blanco Contenedores grandes rotomoldeados color azul
Unidad de control ambiental: 5 toneladas, 60Hz, azul (incluye caja de madera)
3' ECU Generador coleta, 60Hz.
Sistema de aislamiento de presión negativa, 60Hz, azul (incluye caja de madera)
Filtro HEPA de repuesto
Bombilla UV de repuesto, barrido estéril Escalera, 6 '
Almádena, 10 libras 1
1 1 706
10 4 2 1
1 1
1 1 2 2
CANTIDAD DESCRIPCIÓN
Visión general
El sistema de aislamiento / presión negativa de los sistemas de respuesta inmediata
(LLERANDI NPIS) integra el sistema de refugio con un sistema de filtración de presión negativa, una partición de aislamiento y un sistema de alarma / monitor de presión. El sistema NPIS se utiliza con el refugio de 20 'x 32,5'. Una característica única del LLERANDI NPIS es la capacidad de escalar el tamaño de la celda de aislamiento dentro del refugio. Esta característica escalable proporciona una medida de redundancia cuando se atiende a un número menor de pacientes que requieren aislamiento. Permite la segregación de pacientes potencialmente infecciosos y pacientes no infecciosos dentro del mismo refugio si es necesario, mientras se mantiene la presión negativa en todo el refugio.
1. Sistema de filtración
El sistema de filtración LLERANDI es un súper sistema IAQ integrado para controlar de manera efectiva los tres elementos de la calidad del aire interior: partículas, productos biológicos y fase gaseosa (VOC) para una calidad de aire superior. El sistema consta de un prefiltro germicida de alta eficiencia con una luz UVC de barrido estéril, un soplador y un filtro HEPA final. La unidad de filtración se instala entre una ECU LLERANDI estándar de 5 toneladas y el panel del extremo del refugio para filtrar el 100% del aire de retorno cuando se requiere presión positiva o negativa. La carcasa liviana está construida en aluminio de 1/8 ”y el marco tiene bolsillos para montacargas para levantar y mover.
a. Calidad del aire interior
La configuración especial del banco en V de la unidad de filtración LLERANDI captura más partículas en el aire que los prefiltros de una etapa típicos. Su configuración única es extremadamente efectiva contra partículas peligrosas de tamaño submicrométrico, así como contra mohos, bacterias y virus. Los paneles del sistema de filtración capturan y retienen patógenos peligrosos, permitiendo que el haz enfocado de barridos estériles de luz UVC mate e inactive incluso organismos altamente resistentes como el ántrax y el moho. El sistema de filtración también ayuda a eliminar los olores desagradables y brinda una protección efectiva contra los contaminantes en fase gaseosa como los VOC.
La etapa de filtración final elimina el 99.97% de partículas de .3 micrones o más de tamaño según las pautas de los CDC.
b. Especificaciones
La fuente de alimentación para el sistema de filtración LLERANDI es de potencia están- dar de 120 voltios e incluye un interruptor giratorio manual de encendido / apagado.
Además, se proporciona un interruptor de prueba de aire para apagar la luz UVC cuando no hay flujo de aire presente.
El sistema, cuando funciona en combinación con una ECU LLERANDI de 5 toneladas, proporciona 24 intercambios de aire por hora (ACH), superando las pautas de los CDC. El sistema filtra el 100% del aire de retorno y tiene una capacidad estándar de 2000 cfm. La eliminación de los compuestos de carbono orgánico volátil ambiental (VOC) se logra a una tasa mínima del 30% por pase.
El sistema limpia el aire de retorno con un filtro de aire electrónico de medios polarizados no ionizantes junto con un emisor de UVC. El emisor UVC tiene un reflector parabólico oscilante para enfocar la intensi- dad de la luz en el medio filtrante para una cobertura completa. El emisor se instala en cantidad suficiente para que los medios de todos los filtros de aire sean barridos repetidamente con el haz enfocado de UVC.
La lámpara UVC tiene una lámpara T6 de alto rendimiento que produce luz UV en el rango de 185 nm.
El filtro de aire electrónico con prefiltro eliminará el 98.6% de todos los contaminantes de .3 micrones o más y no ioniza las partículas en el aire. La etapa final del paquete de filtración es un filtro HEPA y tiene una eficiencia mínima de 99.97%. El sistema de filtración HEPA incluye un medidor de presión diferencial para controlar la caída de presión del filtro HEPA para indicar el estado del filtro sucio.
El sistema de filtración puede proporcionar aislamiento de presión negativa o aislamiento de presión positiva mientras suministra aire limpio y filtrado. Se puede lograr un rango de presión positiva o negativa ajustable (.01-.04 pulg. Spwg.) Dentro de cualquier refugio LLERANDI con una partición de aislamiento.
2. Partición de aislamiento a. Antecedentes
La partición de aislamiento se puede conectar en varias ubicaciones dentro del
refugio para proporcionar una celda de aislamiento escalable. Cuando se une al cuarto arco del refugio LLERANDI, proporcionará aproximadamente 260 pies cuadrados de espa- cio de aislamiento. En este caso, la antesala (aproximadamente 390 pies cuadrados) se crea a partir del espacio dentro del refugio que no se utiliza como celda de aislamiento. Si la necesidad de espacio de celda de aislamiento es mayor, la partición se puede unir a cualquiera de los otros arcos interiores, lo que permite capacidades de aislamiento de hasta 520 pies cuadrados con una antesala interna que consiste en el área de refugio restante.
b. Especificaciones
La partición de aislamiento se fabrica con paneles transparentes de material flexible para que los pacientes puedan verse sin entrar en el área de aislamiento. La partición se instala fácilmente en los arcos del refugio LLERANDI. Primero, un conjunto de marco intermedio o base se une fácilmente al marco base del refugio para estabilizar la parte inferior de la partición. En segundo lugar, dos piezas verticales se unen al arco y al marco de la base interior para asegurar el área de la puerta. La partición clara se asegura a la
arco con una cuerda de contorno y al marco de la base con una cuerda de base. Para acceder al área de aislamiento, se ha incorporado una puerta enrollable transparente de 48 "de ancho para una fácil accesibilidad y entrada. Todos los materiales, incluidos el revestimiento, el piso, el panel final y la partición, se pueden descontaminar / desinfectar utilizando desinfectantes estándar de nivel intermedio. LLERANDI NPIS crea una presión negativa o presión positiva con respecto a la atmósfera dentro del área interior total del refugio LLERANDI. El flujo de aire se mantiene limpio a sucio (es decir, desde la antesala al área de aislamiento) según lo recomendado por las pautas de los CDC.
5 TONELADAS CAPACIDAD
DE ENFRIAMIENTO
Capacidad de 60,000 BTU 12 kW de calefacción
Calefacción opcional de 14 kW Resistente
Peso ligero
Facil de mantener
Operar simple
Fácilmente transportable Apilable
Funcional en ambientes extremos
Huella eficiente - Palet 16/463 L Conducto de aire de
suministro / retorno incluido
COMPONENTE Compresor
Motor del evaporador (3/4 hp) Motor del condensador #1 (1/2hp) Calentador (12.0 kW)
Modo de calentamiento Modo de enfriamiento Modo automático
23.0 amps 23.0 amps 23.0 amps 23.0 amps 23.0 amps 23.0 amps 23.0 amps
Voltaje Frecuencia Numero de Fases Numero de cables
120/208 60 Hz 3 5
FLA
PRESIÓN ESTÁTICA FLUJO DE AIRE
TABLA DE CONSUMO DE ENERGÍA
12 / 208V, 60Hz, 3 fases, 5 cables
ESPECIFICACIONES DE POTENCIA
1.0”
1.2”
1.5”
2200cfm 2150 cfm 2000 cfm
ESPECIFICACIONES DE RENDIMIENTO
80’ F DB 75’ F DB
67’ F WB 62’ F WB
50% RH 50% RH
66,500 BTU/HR 66,500 BTU/HR
CAPACIDAD DE ENFRIAMIENTO
125º Temperatura ambiente exterior
ALTURA ANCHO
23.38”
51.75”
PROFUNDIDAD PESO
41.75”
495 Lbs.
