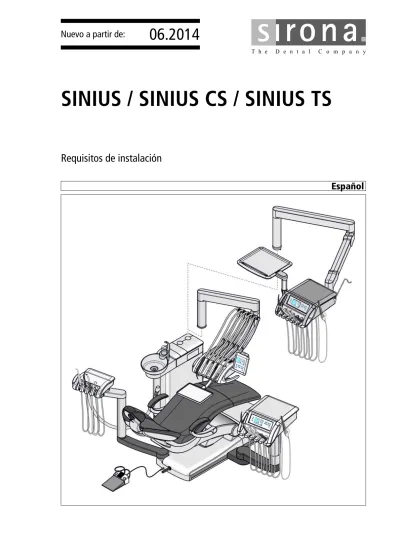

oÉèìáëáíçë=ÇÉ=áåëí~ä~Åáμå
MSKOMNQ
pfkfrp=L=pfkfrp=`p=L=pfkfrp=qp
kìÉîç=~=é~êíáê=ÇÉW=
bëé~¥çä
=
Requisitos de instalaciónRequisitos de instalación SINIUS / SINIUS CS /SINIUS TS
bëé~¥çä
Índice
1
Datos generales ...
5
1.1
Notas sobre los requisitos de instalación...
5
1.2
Estructura de la documentación...
6
1.2.1 Identificación de los niveles de peligro...
6
1.2.2 Formatos y símbolos utilizados...
6
2
Notas sobre seguridad ...
7
2.1
Instalación por personal especializado ...
7
2.2
Teléfonos móviles ...
7
2.3
Modificaciones y ampliaciones en el equipo ...
7
2.4
Alimentación eléctrica ...
8
3
Preinstalación...
9
3.1
Piso, suelo...
9
3.1.1 Capacidad de carga del suelo...
9
3.1.2 Fuerzas de tracción...
9
3.1.3 Estabilidad...
10
3.2
Conexión al suministro público de agua potable...
11
3.3
Calidad de medios ...
12
3.4
Montaje de los conductos de alimentación bajo el suelo ...
15
3.4.1 Plantilla de instalación...
15
3.4.2 Montaje de los conductos de alimentación en la superficie de
empalme
17
3.5
Limpieza de los tubos del aire y del agua ...
18
3.6
Montaje de las conexiones a PC bajo el suelo ...
19
4
Medidas, características técnicas ...
20
4.1
Medidas SINIUS, escala 1:20 ...
20
4.1.1 Tamaño de la sala de tratamiento...
20
4.1.2 Vista lateral ...
21
4.1.3 Vista de planta ...
22
4.1.4 Vista superior con opciones...
23
4.2
Medidas SINIUS CS, escala 1:20 ...
24
4.2.1 Tamaño de la sala de tratamiento...
24
4.2.2 Vista lateral ...
25
4.2.3 Vista de planta ...
26
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
4.3
Medidas SINIUS TS, escala 1:20...
28
4.3.1 Tamaño de la sala de tratamiento...
28
4.3.2 Vista lateral ...
29
4.3.3 Vista superior ...
30
4.3.4 Vista superior con opciones...
31
4.4
Placas de montaje...
32
4.5
Notas sobre la planificación de la consulta ...
34
4.6
Características técnicas ...
35
4.7
Normas/homologaciones ...
38
5
Compatibilidad electromagnética ...
40
5.1
Accesorios...
40
5.2
Emisión electromagnética ...
41
5.3
Resistencia a interferencias ...
41
5.4
Distancias de protección ...
44
5.5
Puerto de radio del interruptor de pedal...
45
6
Lista de comprobación ...
46
6.1
Lugar de instalación ...
46
6.2
Requisitos estructurales...
47
6.3
Hardware de IT ...
48
6.4
Red...
49
6.5
Sistemas informáticos ...
50
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 1.1 Notas sobre los requisitos de instalación
bëé~¥çä
1
Datos generales
1.1
Notas sobre los requisitos de instalación
Producto HYBRID
En esta documentación se describen los requisitos de instalación de la unidad de tratamiento SINIUS / SINIUS CS / SINIUS TS en todas sus variantes.
Contiene la siguiente información:
● Datos necesarios para la planificación de la consulta.
● Datos para el instalador y el usuario sobre la calidad necesaria de los suministros de aire y agua.
● Deben detallarse los datos para el instalador, como las tomas de aire, agua, aire de aspiración y la fuente de alimentación.
● Datos sobre el cableado del PC que se conecta.
● Datos sobre la compatibilidad electromagnética y las condiciones de instalación de la unidad de tratamiento.
● Una lista de comprobación para verificar si se cumplen todos los requisitos de instalación.
Referencia a las instrucciones de instalación HYBRID
La posterior instalación de la unidad de tratamiento se describe en las instrucciones de instalación (REF 6322643).
También se necesita la plantilla de perforación (REF 63 34 291) para fijar la unidad de tratamiento al suelo de forma segura.
1.2 Estructura de la documentación Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
1.2
Estructura de la documentación
1.2.1
Identificación de los niveles de peligro
Para evitar daños personales y materiales, preste atención a las notas de advertencia y seguridad indicadas en este documento. Se identifican específicamente con:
Consejo: Información para simplificar el trabajo.
1.2.2
Formatos y símbolos utilizados
Los símbolos y formatos utilizados en este documento tienen el siguiente significado:
PELIGRO
Peligro inmediato que puede provocar lesiones físicas graves o la muerte.
ADVERTENCIA
Situación posiblemente peligrosa que podría provocar lesiones físicas graves o la muerte.
ATENCIÓN
Situación posiblemente peligrosa que podría provocar lesiones físicas leves.
AVISO
Situación posiblemente dañina en la que el producto o un objeto de su entorno podría resultar dañado.
IMPORTANTE
Notas sobre el uso y otra información importante.
Requisito
1. Primer paso de manejo 2. Segundo paso de manejo o
➢ Manejo alternativo Resultado
Insta a llevar a cabo una actividad.
Ver "Formatos y símbolos
utilizados [ → 6]“ Identifica una referencia a otra parte del texto e indica su número de página.
● Enumeración Identifica una enumeración. "Comando/opción de menú" Identifica comandos, opciones de
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 2.1 Instalación por personal especializado
bëé~¥çä
2
Notas sobre seguridad
2.1
Instalación por personal especializado
Instalación por personal especializado
La instalación de la alimentación sólo debe ser realizada por personal técnico especializado.
Instalación de agua y eléctrica; referencia INST bombas de aspiración
2.2
Teléfonos móviles
Los equipos de comunicación AF móviles pueden inducir interferencias en los equipos electromédicos. Por este motivo, el uso de teléfonos móviles está prohibido en la consulta o la clínica.
2.3
Modificaciones y ampliaciones en el equipo
Según las disposiciones legales, no es lícita la realización de
modificaciones en este equipo que pudieran mermar la seguridad del usuario, del paciente o de terceros.
Por la seguridad del producto, este equipo solo debe ser utilizado con accesorios originales de Sirona o con accesorios de otros fabricantes que hayan sido autorizados por Sirona. El usuario se responsabiliza de las consecuencias en caso de utilizar accesorios no autorizados. Si se conectan equipos no autorizados por Sirona, éstos deberán cumplir la normativa vigente, por ejemplo:
● IEC 60950-1 para equipos informáticos (p. ej. PC), así como ● IEC 60601-1 para equipos médicos.
El monitor de la unidad de tratamiento debe cumplir los requisitos de la norma IEC 60950-1.
Los altavoces del monitor solo deben conectarse a un equipo que cumpla la norma IEC 60950-1 (p. ej. PC) o
IEC 60601-1, pero en ningún caso a, p. ej., un equipo de música, etc. Si para la instalación se crea un sistema, deben cumplirse los requisitos de la norma IEC 60601-1, 3.ª edición. El autor del sistema es
responsable de que este sea conforme, p. ej., con la Directiva 93/42/ CEE.
ADVERTENCIA
Instalación adecuada
Tenga en cuenta las prescripciones nacionales sobre la instalación eléctrica
(p. ej. IEC 60364-1, VDE 0100-100, IEC 60364-7-710, VDE 0100-710, National Electrical Code).
Tenga en cuenta las prescripciones nacionales sobre la instalación de agua
(p. ej. EN 1717) y sobre la de agua usada (p. ej. EN 12056-1). Para el tubo de aspiración: Tenga en cuenta los datos de las instrucciones de instalación de las bombas de aspiración.
2.4 Alimentación eléctrica Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
2.4
Alimentación eléctrica
ADVERTENCIA
Peligro de descarga eléctrica
Es imprescindible desconectar la tensión de la red de suministro ANTES de iniciar la instalación. Existe peligro de descarga eléctrica. Podrían producirse daños personales o deteriorarse los componentes eléctricos del equipo.
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 3.1 Piso, suelo
bëé~¥çä
3
Preinstalación
3.1
Piso, suelo
Suelo plano, placa adaptadora de acero
Irregularidades El suelo debe ser plano y horizontal según la norma DIN 18 202. Si el suelo es irregular, se debe usar la placa adaptadora de acero; ver Placas de montaje [ → 32].
3.1.1
Capacidad de carga del suelo
Capacidad de carga
La capacidad de carga mínima del suelo debe ser de 0,5 N/cm2 (que
corresponde a aprox. 500 kg/m2).
3.1.2
Fuerzas de tracción
En cada uno de los puntos de atornillamiento marcados (A), el suelo debe soportar fuerzas de tracción > 1 kN.
Dado el caso, es necesario reforzar el piso.
Si se utiliza una placa de montaje (ver Placas de montaje [ → 32]), se cumple este requisito.
0,5 N/cm2 0,7
lbs/sq in.
3.1 Piso, suelo Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
3.1.3
Estabilidad
En suelo de hormigón/SINIUS
En suelo de hormigón
● Para taladrar, utilice una broca de widia de Ø 12mm.
● Profundidad del taladro (C) mínima de 80mm en suelo de hormigón
● La profundidad de perforación (C) mínima indicada de 80mm se refiere a la longitud de taladrado sin pavimento (A) ni aislamiento acústico (B). Los anclajes para cargas pesadas suministrados (2 unidades) son adecuados para una longitud de sujeción ((A)+(B)) de hasta 100mm.
● Utilice tacos de Ø 12mm (pero no tacos para anclajes para cargas pesadas).
● Utilice tornillos para madera 10x160 con arandelas incluidas.
En suelo de madera
En suelo de madera
● Incluya en la planificación maderas para el umbral y prepárelas. ● Para taladrar, utilice una broca para madera de Ø 7mm. ● Profundidad del taladro mínima de 80mm.
● Utilice tornillos para madera 10x80 con arandelas incluidas. ¡ATENCIÓN! No utilizar tacos!
Ø 12mm Ø 12mm 20mm 7mm 160 mm 160 mm 80 mm min. 80 mm min.
C
B
A
100 mm max. 100 mm max.ADVERTENCIA
¡Se deben traspasar el pavimento (A) y el aislamiento acústico (B) existentes! Ø 7mm Ø 7mm 7mm 80 mm min. 80 mm min.
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 3.2 Conexión al suministro público de agua potable
bëé~¥çä
3.2
Conexión al suministro público de agua potable
Sistema de desinfección opcional
La unidad de tratamiento, si está equipada con un sistema de
desinfección, dispone de una salida libre en el circuito de agua (espacio separador ≥ 20 mm). Con ello se separa la red pública de agua potable del circuito de agua después de la salida libre. Así, se cumplen los requisitos de la norma EN 1717.
La unidad de tratamiento cumple los requisitos de la certificación DVGW (Asociación Alemana del Gas y del Agua).
Tiene seguridad intrínseca según la hoja de trabajo W540, por lo que cumple los requisitos de W270 y KTW (plásticos en los conductos de agua). La homologación DVGW queda patente con la pegatina junto al rótulo de identificación.
Si la unidad de tratamiento no está equipada con un sistema de desinfección, para proteger la red pública de agua potable puede ser necesario realizar alguna modificación estructural fuera del equipo. Deben cumplirse los requisitos nacionales para la conexión de unidades de tratamiento al suministro público de agua potable.
3.3 Calidad de medios Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
3.3
Calidad de medios
Calidad de medios visualización
Calidad del agua
1 bar = 14.5 psi pu<0,18 bar
> 500 l/min
Wasserhärte Dureté de l’ eauWater hardness Dureza del agua 1,4 mmol l/ (=8° dH) > 80 m 0,08 mmµ ( ) > 3 l/min 2,5 bar<p<6,0 bar 5,5 bar<p< 7,5 bar > 50 l/min
K
Bomba de aspiración Aire comprimido (sin aceite)El compresor debe aspirar aire en perfectas condiciones higiénicas.
Agua fría (calidad de agua potable) K Separador de agua condensada
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 3.3 Calidad de medios
bëé~¥çä
Calidad del agua
GA231
Los depósitos calcáreos y residuos de corrosión en el agua del grifo pueden causar los siguientes fallos de funcionamiento:
● Embotamiento prematuro de los filtros del equipo
● Obturación rápida de las vías de conducción finas del agua y de las toberas de los instrumentos de tratamiento
Por estas razones se deben tener en cuenta los siguientes puntos: ● Presión del agua permitida: 2,5bar (36,25psi) hasta 6bar (87psi) ● Caudal mínimo permitido: 3l/min
● A partir de una dureza del agua (dureza total) de 2,2 mmol/l (= 12° dH) debe instalarse un reblandecedor de agua.
Ajustar la dureza de la mezcla a 1,4 mmol/l (= 8° dH).
● Preconectar un filtro fino convencional, grado del poro: > 80 µm (0,08 mm).
● La instalación se deberá realizar conforme a las recomendaciones indicadas en los requisitos de instalación nacionales, p. ej., EN 1717/ DIN 1988.
● La calidad del agua deberá cumplir los requisitos nacionales sobre la potabilidad del agua.
● La conexión se deberá realizar con agua fría.
● Para reducir la presencia de microorganismos en el tubo de alimentación, instale el tubo de conducción de agua en la unidad de tratamiento teniendo en cuenta lo siguiente:
– Evite los conductos de derivación largos hacia la unidad de tratamiento.
– Configure la instalación de manera que el mismo conducto alimente en la medida de lo posible a otros consumidores esenciales (p. ej., la taza de enjuague) por detrás de la conexión de la unidad de tratamiento.
– Evite instalar en paralelo el cableado a los tubos de agua caliente.
● Antes de la instalación debería asegurarse la buena calidad del agua (agua potable) a nivel microbiológico y documentarse en forma de determinación de la cantidad de gérmenes.
● La recogida de muestras y la determinación de la cantidad de gérmenes debe llevarlas a cabo un laboratorio competente. ● La cantidad de gérmenes debe cumplir los requisitos nacionales
sobre la potabilidad del agua y no sobrepasar en ningún caso 500 UFC/ml (UFC: unidades formadoras de colonias).
● Si hay un número elevado de gérmenes, la instalación debe revisarse y, si procede, debe eliminarse la causa de la contaminación microbiológica. Como alternativa también se puede instalar una alimentación de agua independiente.
3.3 Calidad de medios Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
● ¡Tenga en cuenta la norma EN 1717 para la protección de la red pública de agua potable!
Unidad de tratamiento con sistema de desinfección:
La unidad de tratamiento cumple los requisitos de la norma EN 1717 y de la certificación DVGW (Asociación Alemana del Gas y del Agua). Es intrínsecamente segura según la hoja de trabajo W540. Puede conectarse directamente a la red pública de agua potable.
Unidad de tratamiento sin sistema de desinfección:
Si es necesario el cumplimiento de la norma EN 1717, deberán estar instalados los dispositivos adecuados para la protección de la red pública de agua potable fuera de la unidad de tratamiento.
Calidad del aire
Calidad del aire
Para el accionamiento de la turbina, para refrigerar los accionamientos de fresado y para el spray de refrigeración se necesita aire comprimido libre de aceite, seco y en perfectas condiciones higiénicas.
Instale un separador de agua condensada K.
● Presión de aire permitida: 5,5bar (80psi) hasta 7,5bar (109psi) ● Caudal mínimo permitido: 50l/min
Tubo de aspiración
Con una presión negativa de pu > 0,18 bar sin caudal, se debe ampliar el puesto de trabajo con el juego de reequipamiento "Limitador de presión negativa" (REF 59 68 826).
● Potencia de aspiración mínima: 500l/min ● Presión negativa máxima: 0,18bar (2,6psi)
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 3.4 Montaje de los conductos de alimentación bajo el suelo
bëé~¥çä
3.4
Montaje de los conductos de alimentación bajo el
suelo
3.4.1
Plantilla de instalación
Para instalar los extremos de los tubos en el campo de instalación, se recomienda pedir la plantilla de instalación (REF 33 15 830) de Sirona. Si es necesario, el propio instalador puede fabricarse la plantilla con ayuda del esquema.
3.4 Montaje de los conductos de alimentación bajo el suelo Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
Tabla para la plantilla
1 Tubo de la entrada de agua
de 10x1 mm, salida de la válvula angular de 3/8" 2 Tubo de la entrada del aire comprimido
de 10x1 mm, salida de la válvula angular de 3/8" 3 Tubo de aspiración
DN40 HT-PP ISO 8283-3
(polipropileno, diámetro interior de 36,5 mm) 4 Desagüe
DN40 HT-PP ISO 8283-3
(polipropileno, diámetro interior de 36,5 mm) 5 Tubo de instalación
DN40 HT-PP ISO 8283-3
(polipropileno, diámetro interior de 40 mm) 6 Cable de control a los relés para la
bomba de aspiración ( ), línea de llamada ( ), Función especial (#)
3x1,5 mm2 (calidad como cable de red) 7 Cable de red
3x1,5 mm2
Fusible automático: con 230 VAC: 16 A, lento con 100 - 115 VAC: 20 A, lento
Recomendación: fusible automático de tipo B 8 no asignado
9 Tubo de instalación, diámetro interior 50 mm
(o el correspondiente canal plano) para conexión a PC
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 3.4 Montaje de los conductos de alimentación bajo el suelo
bëé~¥çä
3.4.2
Montaje de los conductos de alimentación en la superficie
de empalme
Conductos de alimentación Teneo, Sinius
✔
Se ha fabricado una plantilla de instalación o se dispone de ella. 1. Compruebe la posición de los conductos de alimentación con laplantilla de instalación según el plano de la consulta. Compruebe que haya suficiente distancia hasta la pared; consulte "Medidas 1:20". El centro de la perforación del suelo debe estar a 269 mm (10 5/8") del extremo caudal de la unidad de tratamiento.
2. Instale los extremos de los conductos de alimentación, las válvulas angulares y los conductos según las figuras.
ª El borde superior de las válvulas angulares para aire y agua no están a más de 60 mm de distancia del borde superior del suelo.
ª Los tubos de aspiración y de desagüe deben terminar a nivel del canto superior del suelo (se admite una desviación de +5 mm). El diámetro interior de los dos tubos es de 36,5 mm.
ª Los cables eléctricos sobresalen como mínimo 500 mm. ª Los conductos de alimentación están instalados.
Ø 50 mm Ø 36,5 mm >500mm>20“ <3/16“ <5mm <60mm <2 3/8“ Ø 36,5 mm 3/8“
3.5 Limpieza de los tubos del aire y del agua Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
3.5
Limpieza de los tubos del aire y del agua
Lavado de los conductos de aire y de agua
AVISO
Las virutas y otras sustancias extrañas se pueden lavar o soplar en la unidad de tratamiento.
Las virutas de metal pueden interferir en la función de los componentes neumáticos. Los filtros pueden quedar obstruidos por sustancias extrañas.
➢ Durante el montaje, asegúrese de que no haya virutas ni otras sustancias extrañas en los tubos.
➢ Enjuague los conductos de agua. ➢ Sople los conductos de aire.
➢ Después del enjuague o soplado, asegúrese de que no puedan penetrar otras sustancias extrañas en los conductos.
10l
>30 sec
Versorgung durch den Fußboden Supply through the floor
Alimentation à travers du plancher Alimentación a través del suelo
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 3.6 Montaje de las conexiones a PC bajo el suelo
bëé~¥çä
3.6
Montaje de las conexiones a PC bajo el suelo
Según las condiciones locales, antes de instalar la unidad de tratamiento, el instalador puede tender el juego de cables disponible en la canaleta para cables de un montaje bajo el suelo.
Pare ello se usa la canaleta para cables número 9, ver Plantilla de instalación [ → 15].
Juego de cables Sinius
Juego de cables para conexión a PC con cable HDMI y USB para la cámara SiroCam AF / AF+, digital
REF 63 29 655
Rotura de cable
Pasar los cables hacia el PC
Cables de conexión PC Hybrid
Cables L343 (repetidor USB), L339 (Ethernet), L406 (HDMI) y conductor de protección. Para PC sin salida HDMI se necesita además el cable de audio.
Para evitar posibles fallos en la transmisión, los cables no deben cruzarse.
Tendido de los cables de conexión PC HYBRID
✔
Se instala una canaleta para cables desde la unidad de tratamiento hasta la ubicación del PC.✔
Longitud libre A de los cables en el lado de la unidad de tratamiento: Longitud A = 600 mm1. Pase los cables L343 (repetidor USB), L339 (Ethernet), L406 (HDMI) y conductor de protección de la unidad de tratamiento a través de la canaleta para cables hasta la ubicación del PC C. Para PC sin salida HDMI, tender además el cable de audio. En el cable USB L343, el conector TIPO A debe estar en el lado del PC y el conector TIPO B, en el lado del sillón.
2. Conserve los accesorios para el final del montaje.
ª Ha finalizado la preparación de la conexión para el montaje bajo el suelo del PC.
Requisitos mínimos del PC
AVISO
Peligro de rotura de los cables eléctricos.
Los conductores de los cables pueden dañarse si estos se pinzan o doblan. En este caso es necesaria una sustitución.
➢ Asegúrese de que los cables eléctricos no se pincen ni se tuerzan.
C A
IMPORTANTE
4.1 Medidas SINIUS, escala 1:20 Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
4
Medidas, características técnicas
4.1
Medidas SINIUS, escala 1:20
Elemento del odontólogo con riel de deslizamiento
4.1.1
Tamaño de la sala de tratamiento
269 10 5/8” 1450 57” 43 5/16”1100 2250 88 9/16” 410 16 1/8”
A
B
C
141 5 9/16”A Distancias recomendadas hasta el armario o la pared. B Centro de la perforación del suelo/campo de instalación C Notas de seguridad: ¡La lámpara que va instalada aquí y la
bandeja tienen un radio de giro mayor que las distancias indicadas!
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 4.1 Medidas SINIUS, escala 1:20
bëé~¥çä
4.1.2
Vista lateral
1226 48 1/4” 930 36 5/8” 1243 49” Max. 957 37 5/8” Min. 837 33” 778 30 5/8” 1950 76 3/4”B
A
1380 54 3/8” 291 11 1/2” 181 7 1/8” 10° 65° 45° Max. 800 31 1/2” Min. 360 14 1/8”A Altura de la lámpara con o sin SIVISION digital en el brazo orientable o en la barra de lámpara.
4.1 Medidas SINIUS, escala 1:20 Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
4.1.3
Vista de planta
Vista superior tabla
1191 46 7/8” 456 18” 355 14” 1059 41 11/16” max.2180 85 3/4” 801 31 1/2” 1735 68 1/4” 30° 269 10 5/8” 1930 76”
A
B
410 16 1/8” 42° 90° max.200 7 7/8” 14° 48° 180° max.2220 87 3/8” 1950 76 3/4”D
C
1935 76 3/8” 90° 115°A Apoyacabeza de doble articulación: Longitud de la unidad de tratamiento con paciente 176cm y programa de fábrica 2 B Apoyacabeza de doble articulación: Longitud máxima de la
unidad de tratamiento
C Apoyacabeza motorizado: Longitud de la unidad de tratamiento con paciente 176cm y programa de fábrica 2 D Apoyacabeza motorizado: Longitud máxima de la unidad de
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 4.1 Medidas SINIUS, escala 1:20
bëé~¥çä
4.1.4
Vista superior con opciones
90° 90° 60° 90° 750 29 1/2” 770 30 3/8” 750 29 1/2” 670 26 3/8” 470 18 1/2” 181 7 1/8” 291 11 1/2”
B
A
180 7”C
E
D
A Bandeja B LEDviewC Monitor en el brazo orientable D Saliente del brazo de la bandeja E Saliente del brazo de la lámpara
4.2 Medidas SINIUS CS, escala 1:20 Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
4.2
Medidas SINIUS CS, escala 1:20
Elemento del odontólogo con brazos oscilantes
4.2.1
Tamaño de la sala de tratamiento
1250 49 1/4” 51 3/16”1300 2250 88 9/16” 410 16 1/8”
A
C
269 10 5/8”B
141 5 9/16”Pos. 1
Pos. 2
D
A Distancias recomendadas hasta el armario o la pared. B Centro de la perforación del suelo/campo de instalación C Notas de seguridad: ¡La lámpara que va instalada aquí, el
elemento del odontólogo/con bandeja (opción) tienen un radio de giro mayor que las distancias indicadas!
D El elemento del odontólogo y la lámpara pueden montarse en las posiciones 1 y 2 indistintamente.
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 4.2 Medidas SINIUS CS, escala 1:20
bëé~¥çä
4.2.2
Vista lateral
1226 48 1/4” 930 36 5/8” 1243 49” Max. 800 31 1/2” Min. 360 14 1/8” Max. 1353 53 1/4” Min. 967 38” 778 30 5/8” 1950 76 3/4”B
A
181 7 1/8” 10° 45°A
291 11 1/2”Pos. 1
Pos. 2
D
D
A Altura de la lámpara con o sin monitor en la barra de montaje de la lámpara
B LEDview
4.2 Medidas SINIUS CS, escala 1:20 Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
4.2.3
Vista de planta
Vista superior tabla
1275 50 1/4” 456 18” 355 14” 1059 41 11/16” max.200 7 7/8” 1935 76 3/8” 269 10 5/8” 180° 14° 48° 90° 115° max.2180 85 3/4” 1930 76”
A
B
max.2220 87 3/8” 1950 76 3/4”D
C
A Apoyacabeza de doble articulación: Longitud de la unidad de tratamiento con paciente 176cm y programa de fábrica 2 B Apoyacabeza de doble articulación: Longitud máxima de la
unidad de tratamiento
C Apoyacabeza motorizado: Longitud de la unidad de tratamiento con paciente 176cm y programa de fábrica 2 D Apoyacabeza motorizado: Longitud máxima de la unidad de
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 4.2 Medidas SINIUS CS, escala 1:20
bëé~¥çä
4.2.4
Vista superior con opciones
750 29 1/2” 770 30 3/8” 181 7 1/8”
A
180 7”C
90° 90°B
291 11 1/2”Pos. 1
Pos. 2
A LEDview B Monitor4.3 Medidas SINIUS TS, escala 1:20 Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
4.3
Medidas SINIUS TS, escala 1:20
Elemento del odontólogo como mesa suspendida
4.3.1
Tamaño de la sala de tratamiento
1250 49 1/4” 43 5/16”1100 2440 96 1/16” 450 17 3/4”
A
C
269 10 5/8”B
181 7 1/8”A Distancias recomendadas hasta el armario o la pared. B Centro de la perforación del suelo/campo de instalación C Notas de seguridad: ¡La lámpara que va instalada aquí, el
elemento del odontólogo/con bandeja (opción) tienen un radio de giro mayor que las distancias indicadas!
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 4.3 Medidas SINIUS TS, escala 1:20
bëé~¥çä
4.3.2
Vista lateral
1226 48 1/4” 930 36 5/8” 1243 49” Max. 800 31 1/2” Min. 360 14 1/8” Max. 1270 50” Min. 850 33 1/2” 778 30 5/8” 1950 76 3/4”B
A
181 7 1/8” 10° 45°A
A Altura de la lámpara con o sin monitor en la barra de montaje de la lámpara
4.3 Medidas SINIUS TS, escala 1:20 Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
4.3.3
Vista superior
Vista superior tabla
160° 270° 180° 1651 65” 456 18” 355 14” 1059 41 11/16” max.200 7 7/8” 1935 76 3/8” 269 10 5/8” 180° 14° 48° 90° 115° max.2180 85 3/4” 1930 76”
A
B
max.2220 87 3/8” 1950 76 3/4”D
C
A Apoyacabeza de doble articulación: Longitud de la unidad de tratamiento con paciente 176cm y programa de fábrica 2 B Apoyacabeza de doble articulación: Longitud máxima de la
unidad de tratamiento
C Apoyacabeza motorizado: Longitud de la unidad de tratamiento con paciente 176cm y programa de fábrica 2 D Apoyacabeza motorizado: Longitud máxima de la unidad de
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 4.3 Medidas SINIUS TS, escala 1:20
bëé~¥çä
4.3.4
Vista superior con opciones
750 29 1/2” 770 30 3/8” 181 7 1/8”
A
180 7”C
90° 90°B
291 11 1/2” A LEDview B Monitor4.4 Placas de montaje Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
4.4
Placas de montaje
Placa adaptadora Teneo, Sinius
Placa adaptadora
Si se monta la unidad de tratamiento dental para sustituir una M1 existente antes en ese lugar, se puede pedir una placa adaptadora. Los orificios de sujeción existentes se pueden seguir usando. Solo son necesarios 2 taladros adicionales en la zona de la unidad de agua. La unidad de tratamiento se atornilla a la placa de acero con tornillos M10. La placa adaptadora también se debe utilizar cuando el suelo de la zona de la placa base presente irregularidades de más de 2 mm.
Nota: Si anteriormente había montado un equipo de la línea C (p. ej., C2+, M1+), se deben volver a taladrar los orificios de sujeción. Grosor de la placa adaptadora: 12 mm
Perforación en suelo (7x) REF 63 07 511
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 4.4 Placas de montaje
bëé~¥çä
Plataforma del sillón de demostración
Para los suelos que no permiten una conexión fija del equipo con el suelo (p. ej., funcionamiento en ferias, calefacción de suelo), se puede montar sobre una plataforma del sillón de demostración de acero.
La unidad de tratamiento se atornilla a la placa de acero con tornillos M10.
Sin embargo, en el uso permanente y, en cualquier caso, en el uso médico, la plataforma del sillón de demostración debe fijarse al suelo con dos tornillos en los puntos C.
Grosor de la plataforma del sillón de demostración. 10 mm REF 63 08 717
4.5 Notas sobre la planificación de la consulta Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
4.5
Notas sobre la planificación de la consulta
Para la planificación de la consulta están disponibles los siguientes archivos para descargar en el área de distribuidores de la página web de Sirona en DOWNLOADS => Archivos CAAD:
● Archivo PDF con símbolo de impresión para la impresión a escala sobre papel u hojas adhesivas
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 4.6 Características técnicas
bëé~¥çä
4.6
Características técnicas
Denominación del modelo, prestaciones
Clasificaciones del equipo, sin cirugía por AF
Denominación del modelo: SINIUS / SINIUS CS / SINIUS TS Conexión a la red: 100 - 230 V AC ± 10%
50/60 Hz Corriente nominal: 2,2 A a 230 V
4,35 A a 115 V 5,0 A a 100 V
Además, máx. 6 A para equipos externos
Categoría de sobretensión: 2 según IEC 60664-1 Consumo de potencia medio
(para dimensionar un equipo de aire acondicionado):
0,25 kW Consumo de potencia en
modo de espera: 3 W (sin mini PC interno) Fusible de la instalación de la
casa: Fusible automático de tipo B100 - 115 V AC: 20 A, lento 230 V AC: 16 A lento
Clase de protección: Equipo de la clase de seguridad I Clase de equipo según la
Directiva 93/42/CEE: Dispositivo de la Clase IIa Grado de protección contra
descarga eléctrica:
Componentes de tipo B
Excepto cámara intraoral SiroCam AF. Ésta es:
Componentes de tipo BF Grado de protección contra
la penetración de agua: Equipo corriente (sin protección contra la penetración de agua) El interruptor de pedal está protegido contra el goteo de agua de acuerdo con la clase de protección IP X1.
4.6 Características técnicas Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
Condiciones de funcionamiento y transporte
Año de fabricación y homologación
Tipo de funcionamiento: Funcionamiento continuo con capacidad de resistencia de acuerdo con el trabajo habitual de odontología. Motores de accionamiento para el accionamiento del sillón:
Funcionamiento intermitente, 2 minutos conectados y 18 minutos
desconectados.
Equipo instalado de manera fija. Servicio no autorizado en vehículos móviles. Condiciones de transporte y
almacenamiento: Temperatura: -40 °C – +70 °C (-40 °F – 158 °F) Humedad relativa: 10% – 95% Presión del aire: 500 hPa – 1060 hPa Condiciones de
funcionamiento: Temperatura ambiente: 10 °C – 40 °C (50 °F – 104 °F) humedad relativa del aire: 30% – 85% sin condensación
Presión del aire: 700 hPa – 1060 hPa Lugar de instalación: ≤ 3000 m sobre el nivel del mar
La unidad de tratamiento no está indicada para su uso en zonas con peligro de explosión.
Grado de suciedad: 2 según IEC 60664-1 Capacidad de carga del sillón
dental: 140 kg o 185 kg, según el modeloLa capacidad de carga máx. se indica en un adhesivo junto al rótulo de
identificación de la unidad de tratamiento. -40 +70 1060 500 95 10 +10 +40 1060 700 85 30 Comprobaciones/
homologaciones: Ver "Normas/homologaciones" [ → 38]. Año de fabricación:
(en el rótulo de identificación)
Interfaz USB: Conforme con el estándar USB 2.0
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 4.6 Características técnicas
bëé~¥çä
Peso, embalaje, presiones
Puerto de radio del interruptor de pedal
Puerto de radio del interruptor de pedal, todo el mundo
Requisitos mínimos del PC
Peso (con embalaje y
accesorios/sin embalaje): Elemento del odontólogo, elemento auxiliar SINIUS: 63 kg/42 kg
Elemento del odontólogo SINIUS CS: 55 kg/40 kg
Elemento del odontólogo SINIUS TS: 45 kg/29,5 kg
Elemento auxiliar SINIUS CS/TS: 15 kg/10 kg
Unidad de agua: 80 kg/66 kg Sillón: 116 kg/91 kg
Acolchado: 8,5 kg/5,5 kg
Medidas del embalaje: Elemento del odontólogo, elemento auxiliar
SINIUS: 126 cm x 72 cm x 75 cm Elemento del odontólogo SINIUS CS: 136 cm x 86 cm x 65 cm
Elemento del odontólogo SINIUS TS: 154 cm x 57 cm x 80 cm
Elemento auxiliar SINIUS CS/TS: 88 cm x 35 cm x 74 cm Unidad de agua: 83 cm x 69 cm x 121 cm Sillón: 153 cm x 66 cm x 88 cm Acolchado: 80 cm x 60 cm x 36 cm Accesorio (1 o 2 cajas): 120 cm x 80 cm x 44 cm o 68 cm Presiones predeterminadas
(mín./máx.): Aire: 5,5/7,5 barAgua: 2,5/6 bar
Aire de aspiración: pu ≤ 0,18 bar; ≥ 500 l/min
Caudal de agua: Consumo de agua máx. 3 l/min Desagüe máx. 3 l/min
Denominación del modelo: nanoLOC AVR
Frecuencia: 2,4 GHz – 2,4835 GHz (banda ISM)
Potencia de emisión: < 2 mW (Short Range Device) Tipo de modulación: MDMA
Alcance: aprox. 10 m Homologación: Ver "Normas/
homologaciones" [ → 38].
IMPORTANTE
4.7 Normas/homologaciones Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
4.7
Normas/homologaciones
Conformidad con las normas, sin cirugía por AF
La unidad de tratamiento SINIUS® cumple, entre otras, con las siguientes normas:
● IEC 60601-1 (seguridad eléctrica, mecánica y de software) ● IEC 60601-1-2 (compatibilidad electromagnética)
● IEC 60601-1-6 / IEC 62366 (aptitud de uso) ● IEC 62304 (proceso de software)
● ISO 6875 (sillón dental)
● ISO 7494-1 (equipos de tratamiento odontológico)
● ISO 7494-2 (equipos de tratamiento odontológico, alimentación de agua y aire)
● ISO 9680 (lámpara de tratamiento)
● ISO 11143 (separador de amalgama), ver también más abajo (si existe la opción Separador de amalgama)
● EN 1717 (conexión a la red de agua potable), ver también más abajo y capítulo "Conexión al suministro público de agua potable" [ → 11] Idioma original de este documento: Alemán
Marca CE, general
Este producto lleva la marca CE en concordancia con las disposiciones de la Directiva 93/42/CEE del Consejo de 14 de junio de 1993, relativa a productos médicos.
Las marcas Ü y AFNOR del separador de amalgama, también para Francia
El separador de amalgama alcanza un grado de separación >95%. De esta manera cumple con las exigencias de la norma ISO 11143. Proceso de separación, tipo 1: Sistema centrífugo
El separador de amalgama está homologado por el Deutsches Institut für Bautechnik (DIBt) y por AFNOR (Francia).
Conexión segura DVGW para Alemania, sistema de desinfección
Si cuenta con sistema de desinfección, la unidad de tratamiento cumple con las normas técnicas y los requisitos en materia de seguridad e higiene, en relación con la conexión de la unidad de tratamiento al suministro público de agua potable. El equipo cumple los requisitos de la certificación DVGW (Asociación Alemana del Gas y del Agua). Es intrínsecamente seguro según la hoja de trabajo W540. De esta forma, el equipo cumple también los requisitos de la norma EN 1717, ver capítulo "Conexión al suministro público de agua potable" [ → 11].
BELG AQUA para Bélgica
Este equipo cumple los requisitos de BELGAQUA y, por tanto, puede conectarse al suministro público de agua potable belga.
ATS para Australia
Este equipo cumple los requisitos de ATS y puede conectarse al suministro público de agua potable australiano.
0123
SIRONA Dental Systems GmbH 64625 Bensheim Fabrikstrasse 31 Z-64.1-14 WaterMark TM ATS 5200.104 Certificate No. 21208Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 4.7 Normas/homologaciones
bëé~¥çä
Marca CE del mando de pedal inalámbrico
Los módulos de radiotransmisión en el interruptor de pedal inalámbrico y en la unidad de tratamiento cumplen con lo exigido en la Directiva R&TTE 1999/5/EC. Normas:
● EN 60950-1
● EN 301489-1, EN 301489-17, EN 300328
FCC para el mando de pedal inalámbrico
Los módulos cumplen con los requisitos de la Federal Communications Commission (parte 15 de las normas FCC).
FCC ID: SIFNANOLOCAVR0108
Industrie Canada para el mando de pedal inalámbrico
Industrie Canada Los módulos cumplen los requisitos de Industrie Canada (RSS210). IC: 7654A-nanoLOCAVR
Puede encontrar las homologaciones actuales del mando de pedal inalámbrico en el rótulo de identificación de la parte inferior del mando de pedal inalámbrico.
El nombre de producto es una marca registrada
5.1 Accesorios Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
5
Compatibilidad electromagnética
CEM según IEC
Si se respetan las indicaciones siguientes, se garantiza que el equipo funcione con seguridad en lo referente a la compatibilidad
electromagnética.
SINIUS / SINIUS CS / SINIUS TS cumple los requisitos de compatibilidad electromagnética (CEM) de conformidad con la norma IEC 60601-1-2. En adelante, SINIUS / SINIUS CS / SINIUS TS recibirá el nombre de EQUIPO.
5.1
Accesorios
Modelo con conexión a PC
Los cables de interfaz necesarios se pueden pedir a Sirona.
Cables de interfaz
Accesorios autorizados por Sirona
El EQUIPO sólo debe utilizarse con los accesorios y los repuestos autorizados por Sirona. Los accesorios y los repuestos no autorizados pueden aumentar las emisiones o reducir la resistencia a las
interferencias.
El EQUIPO no debería utilizarse muy cerca de otros equipos. Si no se puede evitar, se deberá observar si el EQUIPO funciona de la forma adecuada.
Accesorios para mediciones de CEM
Accesorios para mediciones de CEM
Las mediciones de CEM se han llevado a cabo con los siguientes PC: Denominación de los cables de interfaz Proveedor Cable HDMI, 10 m (L406) Sirona Cable USB 2 con repetidor, 10 m (L343),
conector: Tipo A, tipo B Sirona Cable Ethernet, 10 m (L339) Sirona Cable de audio, 10 m Sirona Segundo conductor de puesta a tierra de 2,5 mm2, 10 m
Sirona
PC como equipo periférico para
comprobar las interfaces con: Fujitsu Siemens Pentium 4 Fujitsu Siemens ESPRIMO Mini PC MPC D1007 Configuración del PC:
Procesador Intel Pentium 4; 3 GHz Intel Core i3; 2,13 GHz
RAM 512 MB DDR 266 2 GB
Tarjeta gráfica NVIDIA GeForce 7300 LE Intel HD Graphics Unidad del disco duro ST3116085AS Hitachi HTS 545016)
Teclado PS/2 HID USB
Ratón Logitech PS/2 Fujitsu OPT USB
Interfaces 1 x COM; 1 x LPT; 4 x USB 1 x LAN; 4 x USB, 1 x HDMI Software: SIDEXIS XG Video, versión 2.3
SIUCOM plus (Sirona) SIDEXIS XG Video, versión 2.3SIUCOM plus (Sirona) Sistema operativo Microsoft XP Professional versión
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 5.2 Emisión electromagnética
bëé~¥çä
5.2
Emisión electromagnética
El EQUIPO está concebido para funcionar en el entorno electromagnético indicado más abajo.
El cliente o el usuario del EQUIPO deberá asegurarse de que éste se utilice en un entorno de tales características.
5.3
Resistencia a interferencias
El EQUIPO está concebido para funcionar en el entorno electromagnético indicado más abajo.
El cliente o el usuario del EQUIPO deberá asegurarse de que éste se utilice en un entorno de tales características.
Medición de emisiones Conformidad Directrices para entornos electromagnéticos Emisión de alta frecuencia según
CISPR 11 Grupo 1 El EQUIPO usa energía de alta frecuencia sólo para su funcionamiento interno. Por este motivo, la emisión de alta frecuencia es muy reducida y es poco probable que los equipos electrónicos adyacentes se vean afectados.
Emisión de alta frecuencia según
CISPR 11 Clase B El EQUIPO está concebido para su uso en todo tipo de dispositivos, incluidos aquellos que se encuentren en viviendas y aquellos que estén conectados directamente a una red de alimentación pública que también suministre corriente a edificios utilizados como viviendas. Armónicos
según IEC 61000-3-2 Clase A Fluctuaciones de tensión / flicker según
IEC 61000-3-3 cumplen
Ensayos de resistencia a
interferencias Nivel de ensayo según IEC 60601-1-2 Nivel de concordancia Directrices para entornos electromagnéticos Descarga de electricidad
estática (DEE) según IEC 61000-4-2 ±6 kV de descarga de contacto ±8 kV de descarga de aire ±6 kV de descarga de contacto ±8 kV de descarga de aire
Los suelos deberán ser de madera u hormigón o estar provistos de losas de cerámica. Si el suelo está provisto de un material sintético, la humedad relativa del aire debe ser como mínimo de un 30%. Magnitudes perturbadoras eléctricas transitorias rápidas/ ráfagas según IEC 61000-4-4 ±1 kV para cables de entrada y salida ±2 kV para cables de red ±1 kV para cables de entrada y salida ±2 kV para cables de red La calidad de la tensión de
alimentación deberá corresponderse con la de entornos típicos
comerciales u hospitalarios. Tensiones de choque (sobretensión transitoria) según IEC 61000-4-5 ±1 kV tensión en modo diferencial ±2 kV tensión en modo común ±1 kV tensión en modo diferencial ±2 kV tensión en modo común La calidad de la tensión de
alimentación deberá corresponderse con la de entornos típicos
5.3 Resistencia a interferencias Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS Caídas de tensión, interrupciones transitorias y oscilaciones de la tensión de alimentación según IEC 61000-4-11 <5% de UT para ½ periodo (>95% caída de UT) 40% de UT para 5 periodos (60% caída de UT) 70 % de UT para 25 periodos (30 % caída de UT) <5% de UT para 5 seg. (>95% caída de UT) <5% de UT para ½ periodo (>95% caída de UT) 40% de UT para 5 periodos (60% caída de UT) 70 % de UT para 25 periodos (30 % caída de UT) <5% de UT para 5 seg. (>95% caída de UT) La calidad de la tensión de
alimentación deberá corresponderse con la de entornos típicos
comerciales u hospitalarios. Si el usuario del EQUIPO requiere un funcionamiento continuado incluso si se produce una interrupción del suministro de energía, se recomienda alimentar el EQUIPO de un suministro energético libre de interrupciones o de una batería.
Campo magnético en la frecuencia de
alimentación (50/60 Hz) según IEC 61000-4-8
3 A/m 3 A/m Los campos magnéticos en la frecuencia de red deberán presentar los valores típicos, tal como se encuentran en los entornos de comerciales y hospitalarios. Observación: UT es la tensión alterna de red antes de aplicar los niveles de ensayo.
Los equipos radioeléctricos móviles y portátiles no se utilizarán a una distancia corta del EQUIPO, incluidos los cables, inferior a la distancia de protección
recomendada, calculada de acuerdo con la ecuación indicada para la frecuencia de emisión.
Distancia de protección recomendada:
Ensayos de resistencia a
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 5.3 Resistencia a interferencias
bëé~¥çä
1. Con 80 MHz y 800 MHz se aplica una banda de frecuencias más alta. 2. La intensidad de campo de emisores estacionarios, como por
ejemplo estaciones base de telefonía móvil y servicios móviles terrenos, estaciones de radioaficionado, emisores de televisión y de radio por AM y FM, teóricamente no se puede determinar de antemano con exactitud. Para determinar el entorno
electromagnético provocado por emisores estacionarios de alta frecuencia, se recomienda realizar un análisis del emplazamiento. Si la intensidad de campo determinada en el emplazamiento del EQUIPO supera el nivel de conformidad indicado anteriormente, se deberá observar si el EQUIPO funciona con normalidad en todos los lugares de aplicación. Si se observan características de potencia poco comunes, puede que sea necesario tomar medidas
adicionales, como por ejemplo, cambiar la orientación o el sitio del EQUIPO.
3. En la banda de frecuencias que va de 150 kHz a 80 MHz, la intensidad de campo es inferior a 3 V/m.
Perturbaciones AF inducidas IEC 61000-4-6 3 Veff de 150 kHz a 80 MHz1 3 Veff d= [1,2] √P Perturbaciones AF irradiadas IEC 61000-4-3 3 V/m de 80 MHz a 800 MHz1 3 V/m de 800 MHz a 2,5 GHz1 3 Veff 3 Veff d = [1,2] √P de 80 MHz a 800 MHz d = [2,3] √P de 800 MHz a 2,5 GHz
con P como la potencia nominal del emisor en vatios (W), conforme a las indicaciones del fabricante del emisor y d como distancia de protección recomendada en metros (m).
Según se desprende de una comprobación realizada in situ2, la intensidad de campo de los radioemisores estacionarios es inferior al nivel de conformidad en todas las frecuencias3.
El siguiente pictograma indica que pueden producirse interferencias en el entorno de los equipos que lo llevan.
Ensayos de resistencia a
5.4 Distancias de protección Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
5.4
Distancias de protección
Distancias de protección recomendadas entre aparatos de comunicación por alta frecuencia móviles y portátiles, y el EQUIPO
El EQUIPO está concebido para funcionar en un entorno
electromagnético, en el cual se comprueban magnitudes de perturbación por alta frecuencia arradiadas. El cliente o el usuario del EQUIPO puede ayudar a evitar interferencias electromagnéticas respetando la distancia mínima entre dispositivos de comunicación por alta frecuencia portátiles y móviles (emisores) y el EQUIPO, en función de la potencia de salida del aparato de comunicación, tal y como se indica más abajo.
Para emisores cuya potencia máxima nominal no esté indicada en la tabla anterior, la distancia de protección recomendada d puede calcularse en metros (m) utilizando la ecuación que aparece en la columna correspondiente. En ese caso, P es la potencia máxima nominal del emisor en vatios (W) que indique el fabricante del emisor.
Nota 1
Con 80 MHz y 800 MHz se aplica una banda de frecuencias más alta. Nota 2
Es posible que estas directrices no se puedan aplicar en todos los casos. La difusión de los campos electromagnéticos se ve influida por la absorción y la reflexión de edificios, objetos y personas.
Potencia nominal del emisor
[W] Distancia de protección según frecuencia de emisión [m]150 kHz a 80 MHz 80 MHz a 800 MHz 800 MHz a 2,5 GHz
d= [1,2] √P d= [1,2] √P d= [2,3] √P 0,01 0,12 0,12 0,23 0,1 0,38 0,38 0,73 1 1,2 1,2 2,3 10 3,8 3,8 7,3 100 12 12 23
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 5.5 Puerto de radio del interruptor de pedal
bëé~¥çä
5.5
Puerto de radio del interruptor de pedal
Si la unidad de tratamiento está equipada con un interruptor de pedal inalámbrico, hay un módulo de radiotransmisión incorporado al
interruptor de pedal y otro a la base del sillón de la unidad de tratamiento. Estos módulos transmiten las señales del interruptor de pedal.
Módulo de transmisión en el interruptor de pedal inalámbrico y en la unidad de tratamiento
Puerto de radio del interruptor de pedal, todo el mundo
ATENCIÓN
Interferencias por radiotransmisión
La radiotransmisión puede producir interferencias en otros servicios de radio o verse perturbado por ellos.
Denominación del modelo: nanoLOC AVR
Frecuencia: 2,4 GHz – 2,4835 GHz (banda ISM)
Potencia de emisión: < 2 mW (Short Range Device) Tipo de modulación: MDMA
Alcance: aprox. 10 m Homologación: Ver "Normas/
6.1 Lugar de instalación Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
6
Lista de comprobación
6.1
Lugar de instalación
Se recomienda realizar una verificación de las circunstancias locales 4 semanas antes de la instalación como mínimo. Esta lista de comprobación le será de ayuda.
De este modo se puede garantizar que no ocurrirán incidencias en el día de la instalación propiamente dicha de SINIUS.
Lugar de instalación: ● Lugar de instalación: ● Ubicación del equipo: ● Número del edificio: ● Nombre/número de la sala:
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 6.2 Requisitos estructurales
bëé~¥çä
6.2
Requisitos estructurales
Conexiones eléctricas Teneo, Sinius
Suelos irregulares Teneo, Sinius
Conexiones: medios (ver Preinstalación [ → 9]) ☑ ● Tubo de la entrada de agua
de 10x1 mm, salida de la válvula angular de 3/8" ☐ ● Tubo de la acometida del aire comprimido
de 10x1 mm, salida de la válvula angular de 3/8" ☐ ● Tubo de aspiración
DN 40 HT-PP ISO 8283-3, diámetro interior de 36,5 mm ☐ ● Desagüe
DN 40 HT-PP ISO 8283-3, diámetro interior de 36,5 mm ☐ ● Tubo de instalación (alimentación eléctrica)
mín. DN 40 HT-PP ISO 8283-3, diámetro interior de 40 mm ☐ ● Tubo de instalación (IT)
DN 40 HT-PP ISO 8283-3 (o el correspondiente canal plano) ☐ Conexiones: eléctricas (ver Preinstalación [ → 9]) ☑
● Cable de red: 3x1,5 mm² ☐
● Fusible automático de tipo B 230 VAC, 16 A lento O bien
● Fusible automático de tipo B 100 - 115 VAC, 20 A lento
☐
☐ ● Cable de control, bomba de aspiración y línea de llamada: 3x1,5 mm² ☐ ● ¿Hay sistemas de radiotransmisión en la banda de 2,4 GHz?
(p. ej. sistemas de vigilancia, transmisores de vídeo, …) ☐ sí ☐ no ● En caso afirmativo es posible que se produzcan anomalías en el interruptor de pedal inalámbrico.
¡Consulte con nuestro servicio técnico de productos!
Suelos irregulares: placas de montaje (ver Placas de montaje [ → 32]) ☑ ● No es necesaria ninguna placa (irregularidad máx. 2 mm, se pueden usar placas de
compensación) ☐
● Placa adaptadora, REF 63 07 511 ☐
● Placa de demostración (funcionamiento en ferias), REF 63 08 717 ☐ ● La capacidad de carga del suelo es adecuada (cargas de presión y tracción). ☐ ● La unidad de tratamiento se puede fijar de forma segura a la estructura de soporte (hormigón/
6.3 Hardware de IT Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
6.3
Hardware de IT
Tipo de funcionamiento Teneo, Sinius
Requisitos del sistema del PC Sinius, Teneo
Monitor SINIUS
Tipo de funcionamiento: ☑
● Solución independiente (se necesita un mini PC en la base del sillón) ☐
● PC en la sala de tratamiento ☐
Requisitos del sistema del PC: ☑
Sistemas operativos:
● Windows 7 (Service Pack 1) ● Windows 8.1
☐ ☐ Procesador:
● Recomendado para una visualización fluida de la imagen de vídeo
Intel® Core ™ i3 a partir de 2 GHz ☐ ● Tarjeta gráfica: mínimo 128 MB de memoria
Tarjeta multimonitor (mínimo 2 conexiones) ☐
● Unidad de DVD/CD ☐
● Puerto USB 2.0 (integrado, no externo) ☐ Juego de cables de conexión a PC:
● SIVISION digital HDMI, largo REF 63 29 655 o bien
● SIVISION digital HDMI, corto REF 63 29 648 (para mini PC)
☐ ☐ Software:
● SIDEXIS XG V2.6.1 o superior Versión:____ ☐ ¡IMPORTANTE!
¡Se debe tener en cuenta que las divergencias pueden provocar fallos en el funcionamiento de la cámara! Para más detalles, ver documento "Indicaciones para la instalación y requisitos del sistema para la configuración del PC", (REF 61 94 091) SIVISION digital.
Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS 6.4 Red
bëé~¥çä
6.4
Red
Red: ☑
● ¡La red completa debe estar configurada con Ethernet de 100 Mbits! ● - Cat 5 - Cat 6 ☐ ☐ ☐ 10Mbits/s ☐ 100Mbits/s ● Se dispone de conexión de red para SINIUS. ☐
● Se dispone de conexión de red para PC externo. ☐ ¡IMPORTANTE!
Se debe evitar el uso de enrutadores entre SINIUS y el PC del puesto de trabajo.
● Se dispone de un plan de configuración de la red. ☐ ● Las tomas de red han sido certificadas. ☐ ● Se dispone de un certificado de la red. ☐
● Empresa instaladora de la red. ☐
6.5 Sistemas informáticos Requisitos de instalación SINIUS / SINIUS CS /SINIUS TS
6.5
Sistemas informáticos
Direcciones IP/servidor de seguridad:
● Rango de direcciones TCP/IP: _____ . _____. _____ . _____ - _____ . _____ . _____ . _____ ● Máscara de subred: _____ . _____ . _____ . ____ ● ¿Se han establecido/existen ya direcciones? ☐ sí ☐ no
● ¿Hay un servidor DHCP (asignación dinámica de direcciones TCP/IP)? ☐ sí ☐ no ¡AVISO!
¡Para SINIUS se debe asignar una dirección estática! ¡Ésta no puede estar en el rango de direcciones dinámico!
● SINIUS: _____ . _____ . _____ . ____
● PC interno: _____ . _____ . _____ . ____ ● PC externo: _____ . _____. _____ . _____ - _____ . _____ . _____ . _____ ● Gateway estándar: _____ . _____ . _____ . ____ ● ¿Se dispone de un software antivirus? ☐ sí
Nombre: ☐ no ● ¿Hay un servidor de seguridad o cortafuegos instalado?
¿Servidor de seguridad de software o de hardware? ☐ sí☐ Software ☐ Hardware
☐ no
● Observaciones/tareas:
Programas de gestión de la consulta:
● ¿Hay o se prevén enlaces con programas de gestión de la consulta o
similares? ☐ sí ☐ no
● En caso afirmativo, ¿qué sistema? (fabricante y nombre)
«=páêçå~=aÉåí~ä=póëíÉãë=dãÄe=OMNQ péê~ÅÜÉW ëé~åáëÅÜ mêáåíÉÇ=áå=dÉêã~åó
aPRSNKMONKMNKMRKMQ MSKOMNQ ûKJkêKW= NNV=OOV fãéêÉëç=Éå=^äÉã~åá~
páêçå~=aÉåí~ä=póëíÉãë=dãÄe
