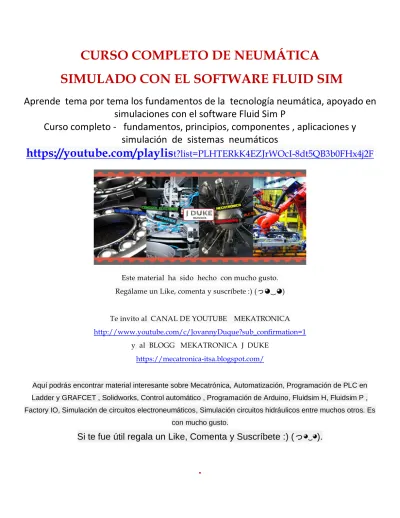

CURSO COMPLETO DE NEUMÁTICA SIMULADO CON EL SOFTWARE FLUID SIM
Aprende tema por tema los fundamentos de la tecnología neumática, apoyado en simulaciones con el software Fluid Sim P
Curso completo - fundamentos, principios, componentes , aplicaciones y simulación de sistemas neumáticos
https://youtube.com/playlis
t?list=PLHTERkK4EZJrWOcI-8dt5QB3b0FHx4j2FEste material ha sido hecho con mucho gusto.
Regálame un Like, comenta y suscríbete :) (っ◕‿◕)
Te invito al CANAL DE YOUTUBE MEKATRONICA http://www.youtube.com/c/JovannyDuque?sub_confirmation=1
y al BLOGG MEKATRONICA J DUKE https://mecatronica-itsa.blogspot.com/
Aquí podrás encontrar material interesante sobre Mecatrónica, Automatización, Programación de PLC en Ladder y GRAFCET , Solidworks, Control automático , Programación de Arduino, Fluidsim H, Fluidsim P , Factory IO, Simulación de circuitos electroneumáticos, Simulación circuitos hidráulicos entre muchos otros. Es
con mucho gusto.
Si te fue útil regala un Like, Comenta y Suscríbete :) (っ◕‿◕).
.
ELIMINACIÓN DE INTERFERENCIAS CON VÁLVULAS ESCAMOTEABLES
CIRCUITOS NEUMÁTICOS CON PRESENCIA DE INTERFERENCIAS
Ejercicio 3.2 - Dispositivo para remachar
Planteamiento del problema:
Dos piezas han de quedar unidas con un remache en una prensa parcialmente automatizada. Las piezas y el remache se colocarán a mano, retirándose la pieza acabada también a mano después del proceso de remachado. La parte automatizada del ciclo consiste en el agarre y sujeción de las piezas (cilindro A), así como el remachado (cilindro B), previo pulsado de un botón de marcha, ha de realizarse la operación hasta volver a la posición de partida.
Croquis de situación y determinación de los elementos de trabajo:
Trazado del esquema de conexiones para el ejercicio 3.2 con anulación de señales mediante rodillos abatibles (válvulas escamoteables),
Para la realización del esquema de conexiones se recomienda prestar atención a los puntos reseñados en 3.1.1 y respetar el orden indicado.
Las señales (finales de carrera) que representan interferencias se han de determinar en el diagrama funcional.
Diagrama funcional:
Este diagrama permite observar que existe una interferencia de las señales (S0)1.2 y (b0)1.3 en el paso 1, ya que al momento de pulsar (S0) para el inicio del ciclo, ya se encuentra presente la señal (b0) es por ello que se presenta la interferencia. Impidiendo que se pueda iniciar el ciclo. Al final de carrera (b0) se le debe cambiar el accionamiento por rodillo escamoteable (abatible).
De la misma forma las señales (a1) 2.2 y (b1)2.3 en el paso 3 presentan una interferencia, ya que al llegar la señal de (b1) se encuentra presente (a1) impidiendo el retorno del cilindro B.en tal caso la señal (a1) es la interferencia que debe ser eliminada al asignarle un accionamiento por rodillo escamoteable.
Por tanto es preciso anular las señales de (b0)1.3 y (a1)2.2.
Par efectos de la simulación en el software Fluid Sim P debe tenerse en cuenta la siguiente recomendación:
Al configurar el final de carrera (b0)1.3 debe elegirse el accionamiento por rodillo escamoteable con ataque al retroceso y ubicado en el milímetro 1 (1mm).
Al configurar el final
de carrera (a1)2.2 debe elegirse el accionamiento por rodillo escamoteable con ataque al avance y ubicado en el milímetro 99 (99mm).
Dado que en el circuito presente no está bloqueada la señal de arranque, puede por el pulsador de marcha quedar perturbado el mando en su ciclo si este se deja pulsado.
Se recomienda emplear para el bloqueo del arranque, la señal del final de carrera (a0) en la posición final
trasera del cilindro que ejecuta el último movimiento en el desarrollo del ciclo. El bloqueo tiene lugar por una combinación y del final de carrera con el pulsador de arranque (función Y, o conexión en serie).
El diagrama funcional para el circuito definitivo corresponde a la siguiente figura .
La figura siguiente muestra el circuito anterior pero con el pulsador de arranque completamente bloqueado
3.4 Ejercicios propuestos
Para los ejemplos propuestos se debe elaborar el circuito neumático con eliminación de interferencias con válvulas escamoteables.
Determinando las interferencias en el diagrama funcional.
La señal de inicio será suministrada por un pulsador (S0)
3.4.1 Ejercicio Nº 1
DISPOSITIVO PARA DOBLAR
Croquis de situación:
Diagrama de movimientos:
3.4.2 Ejercicio Nº 2 MARCADOR DE PIEZAS
Croquis de situación:
Diagrama de movimientos:
3.4.3 Ejercicio Nº 3
DISPOSITIVO PARA CIZALLAR
Croquis de situación:
Diagrama de movimientos:
Actividad: Observa el video SISTEMA NEUMATICO CASCADA CASO 13 en el enlace
