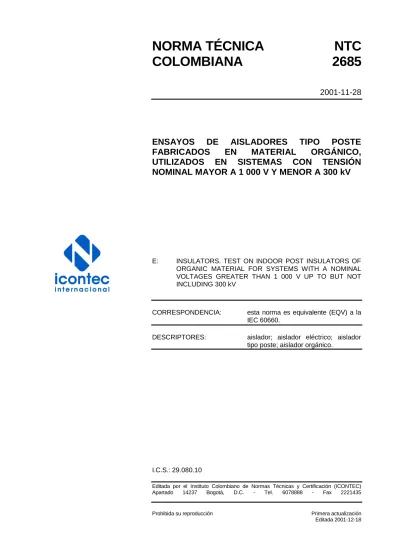

NORMA TÉCNICA
NTC
COLOMBIANA
2685
2001-11-28
ENSAYOS
DE
AISLADORES
TIPO
POSTE
FABRICADOS
EN
MATERIAL
ORGÁNICO,
UTILIZADOS
EN
SISTEMAS
CON
TENSIÓN
NOMINAL MAYOR A 1 000 V Y MENOR A 300 kV
E: INSULATORS. TEST ON INDOOR POST INSULATORS OF ORGANIC MATERIAL FOR SYSTEMS WITH A NOMINAL VOLTAGES GREATER THAN 1 000 V UP TO BUT NOT INCLUDING 300 kV
CORRESPONDENCIA: esta norma es equivalente (EQV) a la IEC 60660.
DESCRIPTORES: aislador; aislador eléctrico; aislador tipo poste; aislador orgánico.
I.C.S.: 29.080.10
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. 6078888 - Fax 2221435
Prohibida su reproducción Primera actualización
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 2685 (Primera actualización) fue ratificada por el Consejo Directivo del 2001-11-28.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en consulta pública pertenecientes al Comité Técnico 383903 Aisladores eléctricos. CIDET CODENSA ELECTRIFICADORA DE SANTANDER ELECTROCARIBE ELECTROPORCELANA GAMMA EMPRESA DE ENERGÍA DE CUNDINAMARCA
EMPRESA DE ENERGÍA DEL PACÍFICO EMPRESAS MUNICIPALES DE CALI
EMPRESAS PÚBLICAS DE MEDELLÍN INTERCONEXIÓN ELÉCTRICA S.A. MINISTERIO DE MINAS Y ENERGÍA
SUPERINTENDENCIA DE INDUSTRIA Y COMERCIO
UNIVERSIDAD DE ANTIOQUIA UNIVERSIDAD DEL VALLE UNIVERSIDAD NACIONAL
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales.
NORMA TÉCNICA COLOMBIANA
NTC 2685 (Primera actualización)
RESUMEN
1
ENSAYOS DE AISLADORES TIPO POSTE
FABRICADOS EN MATERIAL ORGÁNICO, UTILIZADOS EN SISTEMAS CON TENSIÓN NOMINAL
MAYOR A 1 000 V Y MENOR A 300 kV
1. GENERALIDADES 1.1 ALCANCE Y OBJETO
Esta norma se aplica a aisladores tipo poste de material orgánico, utilizados en instalaciones eléctricas interiores o equipos que operan al aire, a presión atmosférica, con corriente alterna y una tensión nominal superior a 1 000 V pero sin incluir 300 kV, en la forma como los define el rango I de IEC 60071-1 y una frecuencia no superior a 100 Hz. Esta norma no contempla aisladores compuestos.
El objeto de esta norma es:
- definir los términos que se usan;
- definir las características eléctricas y mecánicas de los aisladores tipo poste de material orgánico y prescribir las condiciones en las cuales se verifican los valores especificados para estas características;
- prescribir los métodos de ensayo;
- prescribir los criterios de aceptación.
Esta norma no proporciona valores numéricos para las características de aisladores; tampoco trata los aisladores que se escojan para condiciones específicas de operación. La norma IEC 60273 especifica los valores numéricos para las características eléctricas y mecánicas y las dimensiones necesarias para la posibilidad de intercambiar aisladores tipo poste.
1.2 REFERENCIAS NORMATIVAS
Las siguientes normas contienen disposiciones que, mediante la referencia dentro de este texto, constituyen la integridad del mismo. En el momento de la publicación eran válidas las ediciones indicadas. Todas las normas están sujetas a actualización; los participantes, mediante acuerdos basados en esta norma, deben investigar la posibilidad de aplicar la última versión de las normas mencionadas.
NORMA TÉCNICA COLOMBIANA
NTC 2685 (Primera actualización)
RESUMEN
IEC 60050(471): 1984, International Electrotechnical Vocabulary (IEV) - Chaper 471: Insulators.
IEC 60060-1, High-voltage Test Techniques - Part 1: General Definitions and Test Requirements.
IEC 60071-1, Insulation Co-ordination - Part 1: Definitions, Principles and Rules.
IEC 60270, Partial Discharge Measurements.
IEC 60273, Characteristics of Indoor and Outdoor Post Insulators for Systems With Nominal Voltages Greater Than 1 000 V.
IEC 60587, Test Method for Evaluating resistance to Tracking and Erosion of Electrical Insulating Materials used Under Severe Ambient Condictions.
IEC 60695-11-10:1999, Fire Hazard Testing - Part 11-10: Test Flames - 50 W Horizontal and Vertical Flame Test Methods.
IEC 60932, additional Requirements for Enclosed Switchgear and Controlgear from 1 kV to 72,5 kV to be Used in Severe Climatic Conditions.
ISO 9000-1, Quality Management and Quality assurance in Production, Installation and servicing.
1.3 DEFINICIONES
Para los fines de esta norma aplican las siguientes definiciones, así como las de la norma IEC 60050(471).
Nota. Las definiciones relacionadas con las tensiones de ensayo se indican por conveniencia. Ver los detalles adicionales en la norma IEC 60060.
1.3.1 Aisladores tipo poste de material orgánico
Aisladores tipo poste, destinados para proporcionar suporte rígido a una parte que deba quedar aislada de tierra y de otra parte viva. Todo o parte del material que forma el aislador tipo poste consiste de materiales orgánicos; Ej.: material que pertenece a la química de los compuestos producidos con carbón, o a la química de los compuestos producidos con carbón y sílice. Estos materiales orgánicos se pueden usar solos o combinados con otros materiales (minerales u orgánicos), como relleno, refuerzos, etc.
1.3.2 Aislador tipo poste para interiores
Un aislador tipo poste que no está destinado para estar expuesto a las condiciones atmosféricas de intemperie. Para instalaciones interiores con excesiva condensación, se pueden usar aisladores tipo poste para exteriores o aisladores tipo poste para interiores especiales.
[IEV 471-04-04, modificada]
1.3.3 Categoría de diseño
Los aisladores tipo poste de material orgánico se dividen en dos categorías de diseño, de acuerdo con su construcción. Las categorías de diseño contempladas en esta norma son:
NORMA TÉCNICA COLOMBIANA
NTC 2685 (Primera actualización)
RESUMEN
3 Categoría de diseño A
Aisladores tipo poste cilíndricos con armaduras metálicas internas, en los cuales la longitud de la menor trayectoria de perforación a través del material aislante sólido es igual o superior a una tercera parte de la distancia externa del arco entre las armaduras metálicas.
Categoría de diseño B
Aisladores tipo poste cilíndricos con armaduras metálicas internas, en los cuales la longitud de la menor trayectoria de perforación a través del material aislante sólido es inferior a una tercera parte de la distancia externa del arco entre las armaduras metálicas .
Nota. El término “aisladores cilíndricos” pretende abarcar aisladores en forma cónica truncada.
1.3.4 Lote
Grupo de aisladores presentado por el fabricante para aceptación, con el mismo diseño y fabricado en condiciones similares de producción. Se pueden presentar uno o varios lotes para aceptación; el o los lotes presentados pueden abarcar todo o parte de la cantidad pedida.
1.3.5 Flameo
Descarga disruptiva externa del aislador y sobre su superficie, conectando las partes que normalmente tienen la tensión de operación entre ellas. El término “flameo” como se usa en esta norma, incluye flameo a través de la superficie del aislador así como las descargas disruptivas por salto de chispa a través del aire adyacente al aislador [IEV 471-01-12, modificada].
1.3.6 Perforación
Una descarga disruptiva que pasa a través del material aislante sólido del aislador, la cual produce una pérdida permanente de la rigidez dieléctrica.
No se considera perforación un fragmento desprendido del borde de la campana o el daño del aislador debido al calor de la descarga superficial [IEV 471-01-12, modificada].
1.3.7 Tensión de flameo por impulso tipo rayo
Tensión por impulso tipo rayo que soporta el aislador tipo poste seco, en las condiciones prescritas para el ensayo.
1.3.8 50 % de la tensión de flameo por impulso tipo rayo
Valor de la tensión de flameo por impulso tipo rayo, con 50% de probabilidad de producir flameo en el aisladores tipo poste seco, en las condiciones prescritas para la ensayo.
