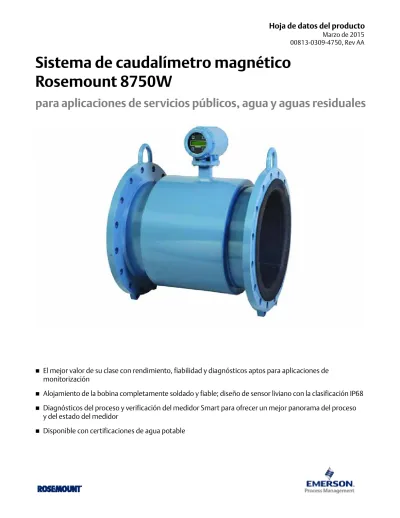

Sistema de caudalímetro magnético Rosemount 8750W

(1)

00813-0309-4750, Rev AA



El mejor valor de su clase con rendimiento, fiabilidad y diagnósticos aptos para aplicaciones de

monitorización



Alojamiento de la bobina completamente soldado y fiable; diseño de sensor liviano con la clasificación IP68



Diagnósticos del proceso y verificación del medidor Smart para ofrecer un mejor panorama del proceso

y del estado del medidor



Disponible con certificaciones de agua potable

Sistema de caudalímetro magnético

Rosemount 8750W

(2)

Guía de selección de

productos

La plataforma de caudalímetro magnético Rosemount 8750W está disponible en estilos bridados y tipo wafer, y también en configuraciones de transmisor integral y remoto para garantizar compatibilidad con aplicaciones de servicios públicos, agua y aguas residuales.

 Para obtener más detalles sobre el transmisor, consultar la

Tabla 1 y la Tabla 9.

 Para acceder a los estilos y detalles del sensor, consultar la

Tabla 2 y la Tabla 10.

 Para conocer los materiales de revestimiento disponibles,

consultar la Tabla 11.

 Para conocer los tipos de electrodos y los materiales de

electrodos disponibles, consultar la Tabla 12.

 Para acceder a las opciones de referencia del proceso

(conexión a tierra), consultar la Tabla 13 y la Tabla 14. Para obtener asistencia en la selección de materiales, consultar la guía de selección de materiales del caudalímetro magnético ubicada en Rosemount.com (Hoja de datos técnicos

nº 00816-0100-3033). Para obtener más información sobre la oferta de productos disponible, consultar la información para hacer un pedido, Tabla 6 a Tabla 12.

Tabla 1. Selección del transmisor

Tabla 2. Selección del sensor

Contenido

Diagnósticos del magnetómetro . . . 3

Dimensionamiento de los caudalímetros magnéticos . . . 4

Información para pedido . . . 6

Especificaciones del producto . . . .13

Especificaciones del transmisor de montaje en campo Rosemount 8750W . . . .15

Especificaciones del transmisor de montaje en pared Rosemount 8750W . . . .19

Especificaciones del sensor bridado Rosemount 8750W . . . . .23

Especificaciones del sensor tipo wafer Rosemount 8750W . . .26

Certificaciones del producto . . . .28

Planos dimensionales . . . .35

Transmisor Características generales Montaje en

campo

• Configuraciones de montaje integral y remoto disponibles

• Salidas HART®_{/analógica y de pulsos disponibles}

• Diagnósticos avanzados disponibles

• Interfaz local del operador de interruptor óptico (opcional)

• Dos canales discretos (opcionales) Montaje en

pared • Configuración de montaje remoto

• Salidas HART/analógica y de pulsos disponibles • Diagnósticos avanzados disponibles

• Interfaz local del operador fácil de usar con botones de configuración dedicados (opcional)

Sensor Características generales Bridado • Conexiones al proceso bridadas

• Alojamiento de la bobina soldado • 15 mm (1/2 pulg.) a 1200 mm (48 pulg.) • Se dispone de electrodos estándar, de referencia

y de extremo recto Tipo wafer • Diseño tipo wafer (sin brida)

• Alojamiento de la bobina soldado • 40 mm (11/2 pulg.) a 200 mm (8 pulg.)

• Se dispone de electrodos estándar, de referencia y de extremo recto

(3)

3 http://rosemount.es

Diagnósticos del magnetómetro

Los diagnósticos Rosemount reducen el costo y mejoran los resultados gracias a la introducción de

nuevas prácticas

Los caudalímetros magnéticos Rosemount proporcionan diagnósticos de dispositivo que detectan y advierten sobre situaciones anormales durante el tiempo de vida útil del medidor, desde su instalación hasta su mantenimiento y verificación. Con los diagnósticos del caudalímetro magnético Rosemount activados, puede mejorarse la disponibilidad de la planta y el rendimiento, y pueden reducirse los costos mediante la simplificación de procedimientos de instalación, mantenimiento y solución de problemas.

Opciones para tener acceso a los diagnósticos

Se puede tener acceso a los diagnósticos del magnetómetro Rosemount a través de la interfaz local del operador (LOI), un comunicador de campo, AMS®_{Suite: Intelligent Device Manager y ProLink}®_{. Contactar con su representante local de}

Emerson Process Management para activar los diagnósticos o para conocer la disponibilidad de diagnósticos en los transmisores existentes.

Acceso a los diagnósticos a través de la LOI para ejecutar la instalación, el mantenimiento y la

verificación del medidor más rápidamente

Los diagnósticos del caudalímetro magnético Rosemount están disponibles a través de la LOI para simplificar el mantenimiento.

Acceso a los diagnósticos a través de ProLink III v. 3.0

Para simplificar las prácticas de mantenimiento y de solución de problemas, utilice ProLink III v3.0 y podrá acceder así a información sobre diagnósticos y solución de problemas, registrar datos de variables, ejecutar la verificación del medidor SMART e imprimir informes de verificación.

Acceso a los diagnósticos a través de AMS Intelligent Device Manager para obtener el mayor valor

El valor de los diagnósticos se incrementa considerablemente cuando se utiliza AMS Intelligent Device Manager.

AMS Intelligent Device Manager ofrece pantallas simplificadas y procedimientos para responder a los mensajes de diagnóstico.

Nombre del diagnóstico Categoría del diagnóstico Capacidad del producto

Diagnóstico básico

Tubería vacía sintonizable Proceso Estándar

Temperatura de la electrónica Mantenimiento Estándar

Fallo de la bobina Mantenimiento Estándar

Fallo del transmisor Mantenimiento Estándar

Caudal inverso Proceso Estándar

Corriente de la bobina(1) Mantenimiento Estándar

Saturación del electrodo(1) _{Proceso/mantenimiento} _Estándar

Diagnósticos avanzados

Elevado nivel de ruido del proceso Proceso Suite 1 (DA1)

Fallo de cableado y conexión a tierra Instalación Suite 1 (DA1)

Detección de electrodo recubierto (1)

(1) Disponible únicamente con transmisor de montaje en campo.

Proceso Suite 1 (DA1)

Verificación del medidor SMART™ mediante

comandos Estado del medidor Suite 2 (DA2)

Verificación del medidor SMART continua(1) _{Estado del medidor} _{Suite 2 (DA2)}

(4)

Dimensionamiento de los caudalímetros magnéticos

La selección del tamaño de sensor apropiado es un paso importante al considerar un caudalímetro magnético. Deben considerarse las propiedades físicas del fluido del proceso y la velocidad del fluido. Es posible que se requiera seleccionar un sensor de caudal que sea más grande o más pequeño que la tubería adyacente para asegurarse de que la velocidad del fluido queda comprendida en el rango de caudal recomendado para la aplicación.

Las recomendaciones de aplicaciones y rangos de velocidad se

describen en la Tabla 3.

En la Tabla 4 se muestran los detalles para convertir de caudal

volumétrico a velocidad. A continuación, dos ejemplos de estos cálculos.

Las velocidades de caudal mínimas o máximas basadas en el

tamaño de la tubería se muestran en la Tabla 5.

También es posible lograr un funcionamiento aceptable al

trabajar fuera de estas recomendaciones.

Tabla 3. Recomendaciones para el dimensionamiento

Para hacer la conversión de la medida del caudal a la velocidad del caudal, se aplica la siguiente ecuación y el factor adecuado de los mostrados en la Tabla 4:

Tabla 4. Relación entre el tamaño de la tubería y el factor de conversión Aplicación Rango de velocidad (m/seg) Rango de velocidad (pies/seg) Servicio normal 0—12 0—39 Servicio preferido 0,6—6,1 2—20

Ejemplo: Unidades del sistema inglés

Tamaño del magnetómetro: 4 pulg. (factor de la Tabla 4 = 39,679) Velocidad del caudal normal: 300 GPM

Velocidad = Velocidad del caudal Factor Velocidad = Velocidad = 7,56 pies/seg 300 (gpm) 39,679 Ejemplo: Unidades SI

Tamaño del magnetómetro: 100 mm (factor de la Tabla 4 = 492,78) Velocidad del caudal normal: 800 L/min

Tamaño nominal de la tubería en mm (pulgadas)

Factor para litros por minuto Factor para galones/minuto 15 (

½

) 11,762 0,947 25 (1) 33,455 2,694 40 (1

½

) 78,806 6,345 50 (2) 129,89 10,459 65 (2

½

) 185,33 14,923 80 (3) 286,17 23,042 100 (4) 492,78 39,679 125 (5) 774,42 62,356 150 (6) 1118,3 90,048 200 (8) 1936,5 155,93 250 (10) 3052,4 245,78 300 (12) 4378,0 352,51 350 (14) 5237,3 421,70 400 (16) 6840,6 550,80 450 (18) 8658,6 697,19 500 (20) 10761 866,51 600 (24) 15564 1.253,2 750 (30) 24913 2.006,0 900 (36) 36451 2.935,0 1000 (40) 45357 3.652,1 1050 (42) 51107 4.115,1 1200 (48) 67159 5.407,6 Velocidad = Velocidad = 1,62 m/seg 800 (L/min) 492,78

(5)

Longitud de la tubería corriente arriba/corriente abajo Para asegurar la precisión de las especificaciones en la amplia variación de las condiciones de un proceso, instalar el sensor a una distancia mínima equivalente a cinco diámetros de tubería recta, si se instala aguas arriba, y dos diámetros de tubería recta, si se instala aguas abajo, medidos a partir del plano

correspondiente al electrodo. Consultar la Figura 1. Figura 1. Distancia aguas arriba y aguas abajo en

términos de diámetros de tubería recta

Es posible realizar instalaciones con tramos rectos aguas arriba y aguas abajo. En instalaciones de tramos rectos, es posible que el medidor no cumpla las especificaciones de precisión absolutas. Los caudales transmitidos seguirán siendo muy repetitivos.

Conexión a tierra del sensor

Se requiere una conexión a tierra cuya trayectoria entre el sensor y el fluido del proceso sea confiable. Hay aros de conexión a tierra opcionales y un electrodo de referencia del proceso disponibles junto con los sensores para garantizar una conexión a tierra apropiada. Consultar la Tabla 13 y la Tabla 14.

Tabla 5. Relación entre el tamaño de la tubería y la velocidad/caudal

Tamaño nominal de

la tubería en mm (pulgadas)

Velocidad mínima/máxima del caudal

Litros por minuto Galones por minuto

a 0,012 m/seg (corte de caudal bajo) a 0,3 m/seg (ajuste mín.

del rango) 1 m/sega

a 12 m/seg (ajuste máx. del rango) a 0,04 pies/seg (corte de caudal bajo) a 1 pie/seg (ajuste mín.

del rango) 3 pies/sega

a 39,37 pies/seg (ajuste máx. del rango) 15 (

½

) 0,141 3,529 11,76 141,15 0,038 0,947 2,841 37,287 25 (1) 0,401 10,04 33,45 401,46 0,108 2,694 8,081 106,05 40 (1

½

) 0,946 23,64 78,81 945,67 0,254 6,345 19,04 249,82 50 (2) 1,559 38,97 129,89 1.558,7 0,418 10,459 31,38 411,77 65 (2

½

) 2,224 55,60 185,33 2.224,0 0,597 14,923 44,77 587,51 80 (3) 3,434 85,85 286,17 3.434,0 0,922 23,042 69,13 907,17 100 (4) 5,913 147,84 492,78 5.913,4 1,587 39,679 119,04 1.562,2 125 (5) 9,293 232,33 774,42 9.293,0 2,494 62,356 187,07 2.454,9 150 (6) 13,42 335,50 1118,3 13.420 3,602 90,048 270,14 3.545,2 200 (8) 23,24 580,96 1936,5 23.238 6,237 155,93 467,79 6.138,9 250 (10) 36,63 915,73 3052,4 36.629 9,831 245,78 737,34 9.676,3 300 (12) 52,54 1313,4 4378,0 52.535 14,10 352,51 1.057,5 13.878 350 (14) 62,85 1571,2 5237,3 62.848 16,87 421,71 1.265,1 16.603 400 (16) 82,09 2052,2 6840,6 82.087 22,03 550,80 1.652,4 21.685 450 (18) 103,90 2597,6 8658,6 103.903 27,89 697,19 2.091,6 27.448 500 (20) 129,14 3228,4 10761 129.137 34,66 866,51 2.599,5 34.114 600 (24) 186,77 4669,2 15564 186.769 50,13 1.253,2 3.759,6 49.339 750 (30) 298,96 7474,0 24913 298.959 80,24 2.006,0 6.018,0 78.976 900 (36) 437,42 10935 36451 437.416 117,40 2.935,0 8.805,1 115.553 1000 (40) 544,29 13607 45357 544.286 146,09 3.652,1 10.956 143.785 1050 (42) 613,28 15332 51107 613.278 164,60 4.115,1 12.345 162.011 1200 (48) 805,91 20148 67159 805.908 216,30 5.407,6 16.223 212.898

5 diámetros de tubería 2 diámetros _{de tubería}

(6)

Información para pedido

Plataforma de caudalímetro magnético Rosemount 8750W

El caudalímetro magnético Rosemount 8750W está disponible en diseños de sensor bridado y tipo wafer. Los sensores están fabricados en acero inoxidable y acero al carbono, y están soldados para ofrecer un alojamiento de la bobina sellado que protege contra la humedad u otros contaminantes. El rango de tamaños es desde 15 mm (1_/₂_{pulg.) hasta 1200 mm (48 pulg.). El transmisor de montaje en campo tiene}

un alojamiento de aluminio fundido para lograr una excelente fiabilidad. El transmisor de montaje en pared incluye una interfaz del operador fácil de usar. Los dos estilos de transmisor están disponibles con diagnósticos avanzados para ofrecer el mejor panorama del proceso y del estado del medidor.

Tabla 6. Información para hacer un pedido del Rosemount 8750W

★ Los productos con un asterisco representan las opciones más comunes y deben seleccionarse para obtener un menor tiempo de entrega.

Modelo Descripción del producto

8750W Sistema de caudalímetro magnético (servicios públicos, agua, aguas residuales) Revisión del diseño del sensor

D Revisión “D”

Clase del transmisor

E(1) Electrónica Rev 3 ★

M Electrónica Rev 4 ★

0 Sensor de repuesto, sin transmisor Montaje del transmisor

T Montaje integral en campo ★

R Montaje remoto en campo ★

W Montaje remoto en pared ★

Alimentación del transmisor

1 Fuente de alimentación de CA (90-250 V CA, 50-60 Hz) ★

2 Fuente de alimentación de CC (12-42 V CC) ★

0 Sensor de repuesto, sin transmisor Salidas del transmisor

A 4-20 mA; HART digital; pulsos escalables ★

0 Sensor de repuesto, sin transmisor Entradas de cables

Cantidad para montaje integral (2), cantidad para montaje remoto (4)

1 NPT 1/2-14 ★

2 M20 ★

Cantidad para montaje integral (3), cantidad para montaje remoto (5)

4(2) 1/2-14 NPT, entrada adicional ★

5(2) _{M20, entrada adicional} _★

(7)

Estilo de sensor

F Bridado ★

W Tipo wafer ★

0 Transmisor de repuesto, sin sensor Material del revestimiento

T(3) PTFE ★

P(4) Poliuretano ★

N(5) Neopreno ★

0 Transmisor de repuesto, sin sensor Material del electrodo

S Acero inoxidable 316L ★

H Aleación de níquel 276 (UNS N10276) ★

0 Transmisor de repuesto, sin sensor Tipo de electrodo

A 2 electrodos de medición - estándar ★

B 2 electrodos de medición más 1 de referencia - Estándar ★

E(6) 2 electrodos de medición - Extremo recto ★

F(6) _{2 electrodos de medición más 1 de referencia - Extremo recto} _★

0 Transmisor de repuesto, sin sensor

Tamaño de la tubería PTFE código T Poliuretano código P Neopreno código N

005 15 mm (1_/₂_pulg.) _★ _N/D _N/D 010 25 mm (1 pulg.) ★ ★ ★ 015 40 mm (11_/₂_pulg.) _★ _★ _★ 020 50 mm (2 pulg.) ★ ★ ★ 025 65 mm (21_/₂_pulg.) _★ _N/D _★ 030 80 mm (3 pulg.) ★ ★ ★ 040 100 mm (4 pulg.) ★ ★ ★ 050 125 mm (5 pulg.) ★ N/D ★ 060 150 mm (6 pulg.) ★ ★ ★ 080 200 mm (8 pulg.) ★ ★ ★ 100 250 mm (10 pulg.) ★ ★ 120 300 mm (12 pulg.) ★ ★ 140 350 mm (14 pulg.) ★ ★ 160 400 mm (16 pulg.) ★ ★ 180 450 mm (18 pulg.) ★ ★ 200 500 mm (20 pulg.) ★ ★

(8)

240 600 mm (24 pulg.) ★ ★ 300 750 mm (30 pulg.) ★ ★ 360 900 mm (36 pulg.) ★ ★ 400 1000 mm (40 pulg.) N/D N/D 420 1050 mm (42 pulg.) N/D 480 1200 mm (48 pulg.) N/D

000 Transmisor de repuesto, sin sensor N/D N/D N/D

Tipo y material de la brida(7)

C Deslizante, acero al carbono, cara resaltada ★

S Deslizante, cara resaltada, acero inoxidable 304/304L ★

F Deslizante, acero al carbono, cara plana

G Deslizante, cara plana, acero inoxidable 304/304L 0 Transmisor de repuesto, sin sensor

Clasificación de las bridas(7)

A1 ASME B16.5, clase 150

Consultar la Tabla 7 para la oferta de productos bridados. A3 ASME B16.5, clase 300

AB AWWA C207 clase B (tamaño de la tubería de 30" y superior) AD AWWA C207 clase D (tamaño de la tubería de 30" y superior) AE AWWA C207 clase E (tamaño de la tubería de 30" y superior)

DC EN1092-1, PN6 DD EN1092-1, PN10 DE EN1092-1, PN16 DF EN 1092-1, PN25 DH EN 1092-1, PN40 GD GB/T9119, PN10 GE GB/T9119, PN16 GH GB/T9119, PN40 JP JIS B2220, 10K JR JIS B2220, 20K KU AS4087, PN16 KW AS4087, PN21 KY AS4087, PN35 TK AS2129, tabla D TL AS2129, tabla E

00 Transmisor de repuesto, sin sensor

(9)

Opciones (si se seleccionan, deben incluirse en el número de modelo - no obligatorias) Aprobaciones de seguridad

Áreas ordinarias No se requiere código(8) ★

Conjuntos de diagnósticos avanzados

DA1 HPN de diagnósticos de procesos, conexión a tierra/cableado, revestimiento de _electrodos ★

DA2 Verificación del medidor SMART ★

Entrada/salida discretas

AX(9) Dos canales discretos (DI/DO 1, DO 2) ★

Opciones de la pantalla

M4 Interfaz local del operador ★

M5 Solo pantalla de cristal líquido ★

Aros de conexión a tierra opcionales

G1 Acero inoxidable 316L (cant. 2) ★

G2 Aleación de níquel C-276; UNS N10276 (cant. 2)

G5 Acero inoxidable 316L (cant. 1) ★

G6 Aleación de níquel C-276; UNS N10276 (cant. 1) Certificaciones

PD Certificación de la directiva europea para equipos de presión (PED, según 97/23/EC) BD Norma de tuberías del proceso ASME B31.3

DW Certificación para agua potable según NSF Otras opciones

C1 Configuración personalizada (se requiere la CDS)

D1 Calibración de alta precisión (precisión de referencia básica, 0,25% de la velocidad) B6 Kit de 4 tornillos de acero inoxidable 316 para montaje en la tubería de 2 pulg. P05(10) _{Verificación de 5 puntos}

P10(11) Verificación de 10 puntos Protección a la inmersión

R05 Caja de conexión encapsulada con 50 pies de cable combinado con prensaestopas R10 Caja de conexión encapsulada con 100 pies de cable combinado con prensaestopas R15 Caja de conexión encapsulada con 150 pies de cable combinado con prensaestopas R20 Caja de conexión encapsulada con 200 pies de cable combinado con prensaestopas R25 Caja de conexión encapsulada con 250 pies de cable combinado con prensaestopas R30 Caja de conexión encapsulada con 300 pies de cable combinado con prensaestopas Pintura especial

V1 Pintura de alquitrán de carbón (sumergible/directamente enterrado) Tabla 6. Información para hacer un pedido del Rosemount 8750W

(10)

Certificados de calidad

Q4 Certificado de calibración según ISO 10474 3.1B/EN 10204 3.1 Q8 Traceabilidad del material según ISO 10474 3.1B/EN 10204 3.1

Opciones de idioma de la guía de inicio rápido (QSG) (el idioma predeterminado es inglés)

YA Danés ★ YB Húngaro ★ YC Checo ★ YD Holandés ★ YE Francés ★ YF Alemán ★ YG Finlandés ★ YH Italiano ★ YI Japonés ★ YJ Chino (Mandarín) ★ YL Noruego ★ YM Polaco ★ YN Portugués ★ YP Ruso ★ YR Español ★ YW Sueco ★

Número de modelo típico: 8750WDMT1A1FPSA010CA1DA2

(1) Solo transmisor de montaje en pared. No tiene marca CE. (2) No disponible con el transmisor de montaje en pared.

(3) Disponible en tamaños de tuberías de 15 mm a 900 mm (1/2 pulg. a 36 pulg.).

(4) Disponible en tamaños de tubería de 25 mm a 900 mm, 1050 mm y 1200 mm (1 pulg. a 36 pulg., 42 pulg. y 48 pulg.). (5) Disponible en tamaños de tubería de 25 mm a 1200 mm (1 pulg. a 48 pulg.).

(6) No disponible en 1/2 pulg.

(7) Consultar la Tabla 7 para la oferta de productos bridados. (8) Marca FM, marca CSA, marca CE, marca C-tick.

(9) Requiere entrada para el conducto código 4 o 5 con transmisor de montaje en campo.

(10) Disponible de 15 mm a 600 mm (1/2 pulg. a 24 pulg.) a velocidades de 1, 3, 5, 7, 10 pies/seg; 700 mm (30 pulg.) a velocidades de 1, 3, 5, 7, 9,5 pies/seg; 900 mm (36 pulg.) a velocidades de 1, 2, 3, 5, 6,5 pies/seg; 1000 mm a 1200 mm (40 pulg. a 48 pulg.).

(11) Disponible de 15 mm a 600 mm (1/2 pulg. a 24 pulg.) a velocidades de 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 pies/seg; no disponible de 700 mm a 1200 mm (30 pulg. a 48 pulg.).

(11)

Tabla 7. Disponibilidad del caudalímetro: tamaño de la tubería en relación con el tipo de brida y la clasificación

N/D = No disponible • = Disponible Clasifi-cación de las bridas 005 010 015 020 025 030 040 050 060 080 100 120 140 160 180 200 240 300 360 400 420 480 A1 ASME 150 • • • • • • • • • • • • • • • • • N/D N/D N/D N/D N/D A3 ASME 300 • • • • • • • • • • • • • • • • • N/D N/D N/D N/D N/D AB AWWA clase B N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D • • N/D • • AD AWWA clase D N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D • • • • • AE AWWA clase E N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D N/D • • N/D • • DD EN 1092-1 PN10 • • • • N/D • • N/D • • • • • • • • • N/D N/D • N/D • DE EN 1092-1 PN16 • • • • N/D • • • • • • • • • • • • N/D N/D • N/D N/D DF EN 1092-1 PN 25 • • • • N/D • • N/D • • • • • • • • • N/D N/D N/D N/D N/D DH EN 1092-1 PN 40 • • • • • • • • • • • • • • • • • N/D N/D N/D N/D N/D GD GB/T PN10 N/D N/D N/D N/D N/D N/D N/D N/D N/D • • • • • • • • N/D N/D • N/D N/D GE GB/T PN16 N/D N/D N/D N/D N/D N/D • • • • • • • • • • • N/D N/D • N/D N/D GH GB/T PN40 • • • • • • • • • • • • • • • • • N/D N/D N/D N/D N/D JP JIS B2220 10k • • • • • • • • • • • • • • • • • N/D N/D N/D N/D N/D JR JIS B2220 20k • • • • • • • • • • • • • • • • • N/D N/D N/D N/D N/D KU AS4087 PN16 N/D N/D N/D • • • • • • • • • • • • • • • • • N/D • KW AS4087 PN21 N/D N/D N/D • • • • • • • • • • • • • • • • • N/D • KY AS4087 PN35 N/D N/D N/D • • • • • • • • • • • • • • • • N/D N/D N/D TK AS2129 TABLA D • • • • • • • • • • • • • • • • • • • • N/D • TL AS2129 TABLA E • • • • • • • • • • • • • • • • • • • • N/D •

(12)

Procedimiento para hacer un pedido

Para hacer el pedido, se hace uso de la tabla correspondiente donde se selecciona el sensor y/o el transmisor deseados especificando los códigos de los modelos que ahí aparecen. Para las aplicaciones con transmisor remoto, observar los requerimientos de las especificaciones del cable.

Configuración estándar

El transmisor será enviado como se indica a continuación, a menos que se complete la Hoja de datos de la configuración:

Los transmisores Rosemount 8750W de montaje integral están configurados de fábrica con el tamaño de sensor emparejado y el número de calibración adecuado.

Configuración personalizada (opción código C1)

Si se pide la opción código C1, se debe enviar la Hoja de datos de la configuración (CDS) en el momento de hacer el pedido.

Etiquetado estándar

Las etiquetas de los instrumentos para el transmisor y los sensores son las siguientes:

Etiqueta grabada con láser en acero inoxidable 316, fijada de

manera permanente

Nombre de la etiqueta principal:

1 línea, 21 caracteres

Etiqueta para sujetar con alambre de acero inoxidable 316

adicional disponible:

5 líneas, 17 caracteres por línea (6 mm de altura)

Requisitos de cable para transmisores remotos

Las instalaciones de transmisores de montaje remoto requerirán tramos equivalentes de cables de interconexión para el excitador de la bobina (1, 2, 3) y el cable del electrodo (17, 18, 19). Los cables de interconexión pueden ser cables de componente individuales o un cable del excitador de la bobina y del electrodo combinado. Revisar los requisitos de aprobación para áreas peligrosas.

Al hacer un pedido de cables remotos, asegurarse de revisar los requisitos de instalación para una correcta selección del cable. Los cables pueden pedirse como parte del número de modelo del transmisor (consultar los códigos de opciones en la Tabla 6). El cableado de los transmisores de montaje integral viene instalado de fábrica y no requiere cables de interconexión adicionales. Los tramos de los cables de componente deben limitarse a menos de 150 m (500 pies). Consultar a la fábrica para tramos entre 150 y 300 m (500 y 1000 pies).

Para instalaciones que utilizan el cable del excitador de la bobina y del electrodo combinado, los tramos deben limitarse a menos de 100 m (330 pies).

Tabla 8. Juegos de cables

Unidades de ingeniería: pies/seg

4 mA: 0

20 mA: 30

Tamaño del sensor: 3 pulg.

Tubería vacía: Activado

Número de calibración del sensor: 1000005010000000

Juegos de cables de componentes

Temperatura estándar (-20 °C a 75 °C)

Número de juego de cables Descripción Cable individual Número de pieza Alpha 08732-0065-0002 (metros) Juego, cables de componentes, temperatura

estándar Bobina + electrodo

Bobina Electrodo

518243 518245 08732-0065-0001 (pies) Juego, cables de componentes, temperatura

estándar Bobina + electrodo

Bobina Electrodo

518243 518245 Temperatura extendida (-50 °C a 125 °C)

Número de juego de cables Descripción Cable individual Número de pieza Alpha 08732-0065-1002 (metros) Juego, cables de componentes,

temp. ext. Bobina + electrodo

Bobina Electrodo

840310 518189 08732-0065-1001 (pies) Juego, cables de componentes, _{temp. ext. Bobina + electrodo} _ElectrodoBobina 840310 ₅₁₈₁₈₉

Juegos de cables combinados

Cable de la bobina y el electrodo (-20 °C a 80 °C) Número de juego de cables Descripción 08732-0065-2002 (metros)

Juego, cable combinado, estándar 08732-0065-2001 (pies)

08732-0065-3002 (metros) Juego, cable combinado, sumergible (80 °C seco/60 °C húmedo)

(Continuo de 33 pies) 08732-0065-3001 (pies)

(13)

Especificaciones del producto

En las siguientes tablas se describen algunas de las especificaciones básicas de rendimiento, físicas y operativas del caudalímetro magnético Rosemount 8750W. En la Tabla 9 se proporcionan generalidades de los transmisores Rosemount 8750W disponibles. En la Tabla 10 se proporcionan generalidades sobre los sensores Rosemount 8750W disponibles.

Tabla 9. Especificaciones del transmisor Rosemount 8750W

Tabla 10. Especificaciones del sensor Rosemount 8750W

Estilo Montaje Precisión _básica _{alimentación}Fuente de _{de usuario}Interfaz _{comunicación}Protocolo de DiagnósticoEspecificaciones _detalladas

Información para hacer un pedido Montaje en campo Integrado o remoto 0,5% estándar 0,25% opción de

alta exactitud CA o CC global

LOI de 4 interrupto

res ópticos

HART Básico, DA1, _DA2 Página 15 Página 6 Solo pantalla Montaje en pared Remoto 0,5% estándar 0,25% opción de

alta exactitud CA o CC global

LOI dedicada de

15 botones HART

Básico, DA1(1)_{, DA2}(2)

(1) El diagnóstico de revestimiento de electrodo no está disponible para el transmisor de montaje en pared. (2) La verificación del medidor Smart continua no está disponible para el transmisor de montaje en pared.

Página 19 Página 6

Estilo Precisión básica Tamaños de tubería Características _{de diseño} Especificaciones _detalladas Información para _{hacer un pedido}

Bridado 0,25% opción de alta 0,5% estándar exactitud

15 mm a 1200 mm

(1/2pulg. a 48 pulg.) Diseño estándar Página 23 Página 6

Tipo wafer 0,25% opción de alta 0,5% estándar exactitud

40 mm a 200 mm

(14)

Tabla 11. Selección del material del revestimiento

Tabla 12. Selección de electrodos

Tabla 13. Opciones de referencia del proceso

Tabla 14. Instalación de referencia del proceso Material del

revestimiento Características generales PTFE • Resistencia química

• Excelentes capacidades de funcionamiento a alta temperatura

• -29 a 120 °C (-20 a 248 °F) Poliuretano • Limitada resistencia a los químicos

• Excelente resistencia a la abrasión para suspensiones acuosas espesas con partículas pequeñas y medianas • -18 a 60 °C (0 a 140 °F)

• Generalmente se aplica en agua limpia Neopreno • Muy buena resistencia a la abrasión para

partículas pequeñas y medianas

• Mejor resistencia a los químicos que el poliuretano • Generalmente se aplica en agua con químicos, y

agua de mar • -18 a 80 °C (0 a 176 °F)

Material del electrodo Características generales Acero inoxidable 316L

• Buena resistencia a la corrosión • Buena resistencia a la abrasión • No se recomienda para ácido sulfúrico

ni ácido clorhídrico

Aleación de níquel 276 (UNS N10276)

• Mejor resistencia a la corrosión • Alta resistencia

• Bueno para aplicaciones con suspensiones acuosas • Efectivo con fluidos oxidantes Tipo de electrodo Características generales Medición estándar • El menor costo

• Bueno para la mayoría de las aplicaciones Electrodo de medición + referencia (Consultar además la Tabla 13 y la Tabla 14 para acceder a la instalación y las opciones de conexión a tierra)

• Opción de bajo costo para conexión a tierra, especialmente para grandes tamaños de tubería

• Conductividad mínima de 100 microSiemens/cm

• No se recomienda para aplicaciones con corrosión galvánica o electrolíticas

Extremo recto

• La cabeza extendida sobresale del flujo de caudal para su autolimpieza • La mejor opción para procesos de

revestimiento

Opciones de

conexión a tierra Características generales Sin opciones de

conexión a tierra (cintas de conexión a tierra)

• Aceptable para tubería conductora sin revestimiento

• Se proporcionan cintas de conexión a tierra sin costo

Electrodo de referencia

• El mismo material que los electrodos de medición

• Opción de conexión a tierra suficiente cuando la conductividad del fluido del proceso es mayor que 100 microSiemens/cm

• No se recomienda para aplicaciones con corrosión galvánica o de electrólisis, ni en aplicaciones donde se puede acumular material en los electrodos

Aros de conexión a tierra

• Fluidos de proceso de baja conductividad • Las aplicaciones catódicas o de

electrólisis pueden tener corrientes parásitas en el proceso o en torno a él • Variedad de materiales para

compatibilidad de fluidos del proceso

Tipo de tubería Cintas de conexión _{a tierra} Aros de conexión _{a tierra} Electrodo de _referencia Protectores de _{revestimiento}

Tubería conductora sin revestimiento Aceptable No es necesario No es necesario No es necesario Tubería conductora con revestimiento No aceptable Aceptable Aceptable Aceptable Tubería no conductora No aceptable Aceptable No aceptable Aceptable

(15)

Especificaciones del transmisor de montaje en campo

Rosemount 8750W

Especificaciones funcionales

Corriente del excitador de la bobina del transmisor 500 mA

Rango de velocidad del caudal

Capaz de procesar señales de fluidos que se desplazan a velocidades de entre 0,01 a 12 m/seg (0,04 y 39 pies/seg), tanto en sentido directo como inverso en todos los tamaños de sensor. La escala completa se puede ajustar continuamente en el rango comprendido entre -12 a 12 m/seg (-39 a 39 pies/seg).

Límites de la conductividad

La conductividad del líquido usado en el proceso debe ser de 5 microSiemens/cm (5 microhmios/cm) como mínimo. Fuente de alimentación

90 - 250 V CA, 50/60 Hz o 12 - 42 V CC Fusibles de alimentación de línea

Sistemas de 90 - 250 V CA

Clasificación de 1 A, 250 V, I2_t_≥_{1,5 A}2_{s, acción rápida}

Bussman AGC-1, Littelfuse 31201.5HXP Sistemas de 12 - 42 V CC

Clasificación de 3 A, 250 V, I2_{t ≥ 14 A}2_{s, acción rápida}

Bel Fuse 3AG 3-R, Littelfuse 312003P, Schurter 0034.5135 Consumo de energía Máximo 15 W (CC) Máximo 40 VA (CA) Corriente de conmutación CA: máximo 35,7 A (< 5 ms) a 250 V CA CC: máximo 42 A (< 5 ms) a 42 V CC

Requisitos de fuente de alimentación de CA Las unidades alimentadas con 90 - 250 V CA tienen los siguientes requisitos de alimentación.

Figura 2. Requisitos de alimentación de CA del transmisor de montaje en campo

Requisitos de consumo de corriente de la fuente de CC Las unidades alimentadas con una fuente de alimentación de 12 V CC pueden consumir hasta 1,2 A de corriente en estado estable.

Figura 3. Requisitos de alimentación de CC del transmisor de montaje en campo

Supply Current (Amps)

Apparent Power (VA)

Power Supply (VAC)

0.22 0.18 0.16 0.12 0.24 0.14 0.10 0.26 0.20 90 110 130 150 170 190 210 230 250 18 20 22 24 26 28 30 32 34 90 110 130 150 170 190 210 230 250

Fuente de alimentación (V CA)

C orrie nt e de ali m enta ci ón (ampe rio s)

A liment aci ón apar ent e (V A) 0,26 0,24 0,22 0,20 0,18 0,16 0,14 0,12 0,10 34 32 30 28 26 24 22 20 18 90 110 130 150 170 190 210 230 250 250 230 210 190 170 150 130 110 90

Power Supply (VDC) 0.8 1.2 1.0 0.6 0.4 0.2 18 12 24 30 36 42 Fuente de alimentación (V CC) Cor rie nte de al iment aci ón (a m p er ios) 1,2 12 1,0 0,8 0,6 0,4 0,2 18 24 30 36 42

(16)

Límites de temperatura ambiente

De funcionamiento

-40 a 60 °C (-40 a 140 °F) sin interfaz local del operador -20 a 60 °C (-4 a 140 °F) con interfaz local del operador La interfaz local del operador (LOI) no se mostrará en temperaturas menores a -20 °C

De almacenamiento

-40 a 85 °C (-40 a 185 °F) sin interfaz local del operador -30 a 80 °C (-22 a 176 °F) con interfaz local del operador Límites de humedad

0-95% de humedad relativa a 60 °C (140 °F) Altitud

Máx. 2000 metros

Clasificación del alojamiento Tipo 4X, IEC 60529, IP66 (transmisor)

Clasificación de protección contra transitorios Protección contra transitorios integrada según: IEC 61000-4-4 para corrientes de ráfaga IEC 61000-4-5 para sobrecorrientes Tiempo de activación

5 minutos desde el encendido según la clasificación de precisión

5 segundos desde la interrupción de la alimentación Tiempo de encendido

50 ms desde caudal cero Corte a caudales bajos

Ajustable entre 0,003 y 11,7 m/seg (0,01 y 38,37 pies/seg). Por debajo del valor seleccionado, la salida es llevada al nivel de señal de velocidad del caudal cero.

Capacidad de sobrerrango

La salida de señal permanecerá lineal hasta el 110% del valor de rango superior o 13 m/seg (44 pies/seg). La salida de señal permanecerá constante por encima de estos valores. Se muestra un mensaje de condición fuera de rango en la LOI y en el comunicador de campo.

Amortiguación

Ajustable entre 0 y 256 segundos.

Capacidades de diagnóstico avanzadas

Básica

Autocomprobación Fallos del transmisor Prueba de salida analógica Prueba de la salida de impulsos Tubería vacía sintonizable Caudal inverso

Fallo del circuito de la bobina Temperatura de la electrónica Corriente de la bobina Saturación del electrodo

Diagnósticos del proceso (DA1) Fallo de conexión a tierra/cableado Elevado nivel de ruido del proceso

Diagnóstico de revestimiento del electrodo Verificación del medidor SMART (DA2)

Verificación del lazo de 4-20 mA del medidor SMART (continua o según demanda)

Señales de salida

Ajuste de salida analógica

4-20 mA, seleccionable a través de un interruptor para alimentación interna o externa.

Limitaciones de carga del lazo analógico

Alimentación interna máx. de 24 V CC, 500 resistencia máx. del lazo

Alimentación externa máx. de 10,8-30 V CC

La resistencia del lazo se determina con el nivel de voltaje de la fuente de alimentación externa en los terminales del transmisor: Figura 4. Limitaciones de carga del lazo analógico

La salida analógica se escala automáticamente para

proporcionar 4 mA en el valor de rango inferior y 20 mA en el valor de rango superior. La escala completa se puede ajustar continuamente entre -12 a 12 m/seg (-39 a 39 pies/seg), 0,3 m/s (1 pie/seg) de span mínimo.

R_máx = 31,25 (V_ps — 10,8)

V_ps = Voltaje de la fuente de alimentación (voltios) R_máx = Resistencia máxima del lazo (ohmios)

Ω

Fuente de alimentación (voltios)

Ca rg a ( ohm io s) Región operativa 600 10,8 30 400 200 0

(17)

Las comunicaciones HART son una señal de caudal digital. La señal digital se superpone en la señal de 4-20 mA y está disponible para la interfaz del sistema de control. Se requiere una resistencia mínima del lazo de 250 para las

comunicaciones HART.

Ajuste de frecuencia de pulsos escalables

0-10000 Hz, seleccionable a través de un interruptor para alimentación interna o externa. El valor del pulso puede establecerse de forma que sea igual al volumen deseado en las unidades de ingeniería seleccionadas. Ancho del impulso ajustable de 0,1 a 650 ms.

Alimentación interna: Salidas hasta 12 V CC Alimentación externa: Entrada de 5-28 V CC Pruebas de salida

Prueba de salida analógica

Se puede hacer que el transmisor suministre una corriente especificada entre 3,5 y 23 mA. Prueba de la salida de impulsos

Se puede hacer que el transmisor suministre una frecuencia especificada entre 1 y 10000 Hz. Función de salida discreta opcional (opción AX)

Alimentación externa de 5 - 28 V CC, 240 mA máx., cierre del interruptor de estado sólido para indicar:

Caudal inverso

Activa la salida de cierre del interruptor cuando se detecta caudal inverso.

Caudal cero

Activa la salida de cierre del interruptor cuando el caudal pasa a 0 pies/seg o cae por debajo del corte de caudal bajo. Tubería vacía

Activa la salida de cierre del interruptor cuando se detecta una condición de tubería vacía.

Fallos del transmisor

Activa la salida de cierre del interruptor cuando se detecta un fallo del transmisor.

Límite de caudal 1, límite de caudal 2 Activa la salida de cierre del interruptor cuando el transmisor mide una velocidad del caudal que cumple las condiciones establecidas para esta alerta. Hay dos alertas de límite de caudal independientes que pueden

configurarse como salidas discretas. Límite del totalizador

Activa la salida de cierre del interruptor cuando el transmisor mide un caudal total que cumple las condiciones establecidas para esta alerta.

Estado de diagnóstico

Activa la salida de cierre del interruptor cuando el transmisor detecta una condición que cumple el criterio configurado de esta salida.

Función de entrada discreta opcional (opción AX) Alimentación externa de 5 - 28 V CC, 1,4-20 mA máx. que activa el cierre del interruptor para indicar:

Puesta a cero del total neto Pone a cero el valor de totalizador neto. Retorno positivo a cero (PZR)

Fuerza un caudal cero en las salidas del transmisor. Bloqueo de seguridad

El interruptor de bloqueo de seguridad del tablero electrónico se puede ajustar para desactivar todas las funciones del comunicador basadas en la LOI y en el protocolo HART para proteger las variables de configuración contra cambios no deseados o accidentales.

Bloqueo de la LOI

La pantalla puede bloquearse manualmente para impedir que la configuración se cambie de manera accidental. El bloqueo de la pantalla se puede activar a través de un dispositivo de comunicación HART, o presionando la tecla de flecha ARRIBA durante 3 segundos y siguiendo las instrucciones que aparecen en la pantalla. Cuando se activa el bloqueo de la pantalla, aparecerá un símbolo de bloqueo en la esquina inferior derecha de la pantalla. Para desactivar el bloqueo de la pantalla, mantenga apretada la tecla ARRIBA durante tres segundos y siga las instrucciones que aparecen en la pantalla.

El bloqueo automático de la pantalla puede configurarse desde la LOI con las siguientes opciones: APAGADO, 1 minuto o 10 minutos

Compensación del sensor

Los sensores Rosemount están calibrados en un laboratorio de caudal de la fábrica, donde se les asigna un número de calibración. El número de calibración debe ingresarse en el transmisor para poder intercambiar los sensores sin efectuar cálculo alguno ni comprometer la precisión estándar. Los transmisores 8750W y los sensores de otros fabricantes se pueden calibrar en condiciones de proceso conocidas o en las instalaciones de caudal de Rosemount trazables de acuerdo a NIST. Los transmisores calibrados in situ requieren un procedimiento de dos pasos para que coincidan con una velocidad del caudal conocida. Este procedimiento se encuentra en el manual de operaciones.

(18)

Especificaciones de funcionamiento

Las especificaciones del sistema están dadas aplicando la frecuencia producida con la unidad a las condiciones de referencia.

Precisión

Incluye los efectos combinados de linealidad, histéresis, repetibilidad e incertidumbre de la calibración.

Sensor bridado

La exactitud estándar del sistema es de +/-0,5% del caudal de 1 a 12 m/seg (3 a 39 pies/seg). La precisión es de +/-0,0015 m/seg (0,005 pies/seg) desde el corte de caudal bajo a 1 m/seg (3 pie/seg).

La alta exactitud opcional es de +/-0,25% del caudal desde 1 a 12 m/seg (3 a 39 pies/seg).

Sensor tipo wafer

La exactitud estándar del sistema es de +/-0,5% del caudal de 1 a 12 m/seg (3 a 39 pies/seg). La precisión es de +/-0,005 m/seg (0,015 pies/seg) del corte de caudal bajo hasta 1 m/s (3 pies/seg).

Efectos de la salida analógica

La salida analógica tiene la misma precisión que la salida de frecuencia más un valor adicional de ±4 μA a temperatura ambiente.

Repetibilidad ±0,1% de la lectura

Tiempo de respuesta (salida analógica)

Tiempo de respuesta máximo de 20 ms al cambio en escalón en la entrada

Estabilidad

±0,25% del caudal en un período de seis meses Efecto de la temperatura ambiente

±0,25% de cambio en el rango de temperatura operativa

Especificaciones físicas

Materiales de construcción

Alojamiento estándar Aluminio bajo en cobre Tipo 4X e IEC 60529 IP66 Pintura

Recubrimiento de poliuretano (espesor de 1,3 a 5 milésimas de pulgada)

Empaquetadura de la cubierta Buna—N

Conexiones eléctricas

Entradas del conducto: 1_/₂_{pulg. NPT estándar. (Tercera conexión}

opcional disponible).

Tornillos del bloque de terminales: 6-32 (número 6) aptos para un cable hasta 14 AWG.

Tornillos de conexión a tierra de seguridad: conjunto inoxidable externo, M5; interno 8-32 (número 8)

Clasificación de vibración 3G según IEC 61298 Dimensiones Consultar la Figura 9. Peso Aproximadamente 3,2 kg (7 libras).

Agregar 0,5 kg (1 libra) para la pantalla opción código M4 o M5.

0 0.5 0.5 1.0 1.0 1.5 1.5 2.0 2.0 2.5 2.5 0 3 3 (1) (1) 6 6 (2)(2) 12 12 (4)(4) (6)18 (6)18 24 24 (8)(8) 30 30 (10)(10) Velocity in ft/s (m/s) Velocity in ft/s (m/s) % of Rate% o f R at e 0.5% 0.5% 0.25%0.25% Velocidad en m/s (ft/s) % de l caud al 2,5 0 2.0 1,5 1,0 0,5 0 1 (3) (6)2 (12)4 (18)6 (24)8 (30)10 0,5% 0,25% 0 0.5 0.5 1.0 1.0 1.5 1.5 2.0 2.0 2.5 2.5 0 3 3 (1) (1) 6 6 (2)(2) 12 12 (4)(4) (6)18 (6)18 24 24 (8)(8) 30 30 (10)(10) Velocity in ft/s (m/s) Velocity in ft/s (m/s) % of Rate% o f R at e 0.5% 0.5% 0,25%0.25%0.25% 0,5% Velocidad en m/s (ft/s) % d el c au d al 2,5 2,0 1,5 1,0 0,5 0 0 1 (3) (6)2 (12)4 (18)6 (24)8 (30)10

(19)

Especificaciones del transmisor de montaje en pared

Rosemount 8750W

Especificaciones funcionales

Corriente del excitador de la bobina del transmisor 500 mA

Rango de velocidad del caudal

Capaz de procesar señales de fluidos que se desplazan a velocidades de entre 0,01 a 12 m/seg (0,04 y 39 pies/seg), tanto en sentido directo como inverso en todos los tamaños de sensor. La escala completa se puede ajustar continuamente en el rango comprendido entre -12 a 12 m/seg (-39 a 39 pies/seg). Límites de la conductividad

La conductividad del líquido usado en el proceso debe ser de 5 microSiemens/cm (5 microhmios/cm) como mínimo. Fuente de alimentación

90 - 250 V CA, 50/60 Hz o 12 - 42 V CC Fusibles de alimentación de línea

Sistemas de 90 - 250 V CA

2 amperios, acción rápida, Bussman AGC-2 Sistemas de 12 - 42 V CC

3 amperios, acción rápida, Bussman AGC-3 Consumo de energía Máximo 15 W (CC) Máximo 40 VA (CA) Corriente de conmutación CA: máximo 35,7 A (< 5 ms) a 250 V CA CC: máximo 42 A (< 5 ms) a 42 V CC

Requisitos de fuente de alimentación de CA Las unidades alimentadas con 90 - 250 V CA tienen los siguientes requisitos de alimentación.

Figura 5. Requisitos de alimentación de CA del transmisor de montaje en pared

Requisitos de consumo de corriente de la fuente de CC Las unidades alimentadas con una fuente de alimentación de 12 V CC pueden consumir hasta 1,2 A de corriente en estado estable.

Figura 6. Requisitos de alimentación de CC del transmisor de montaje en pared

Apparent Power (VA)

Power Supply (VAC)

0.22 0.18 0.16 0.12 0.24 0.14 0.10 0.26 0.20 90 110 130 150 170 190 210 230 250 18 20 22 24 26 28 30 32 34 90 110 130 150 170 190 210 230 250

C orrie nt e de ali m enta ci ón (ampe rio s)

Alime n tació n apare n te (V A ) 0,26 0,24 0,22 0,20 0,18 0,16 0,14 0,12 0,10 34 32 30 28 26 24 22 20 18 90 110 130 150 170 190 210 230 250 250 230 210 190 170 150 130 110 90

Power Supply (VDC) 0.8 1.2 1.0 0.6 0.4 0.2 18 12 24 30 36 42 Fuente de alimentación (V CC) Cor rie nt e d e alim en tac ión ( am p er ios) 1,2 12 1,0 0,8 0,6 0,4 0,2 18 24 30 36 42

(20)

Límites de temperatura ambiente

De funcionamiento

-40 a 74 °C (-40 a 165 °F) sin interfaz local del operador -29 a 60 °C (-20 a 140 °F) con interfaz local del operador La interfaz local del operador (LOI) no se mostrará en temperaturas menores a -20 °C

De almacenamiento

-40 a 80 °C (-40 a 176 °F) con y sin interfaz local del operador

Límites de humedad

0-95% de humedad relativa a 49 °C (120 °F), disminuye linealmente a 10% de humedad relativa a 54 °C (130 °F) Altitud

Máx. 2000 metros

Clasificación del alojamiento Tipo 4X, IEC 60529, IP66 (transmisor)

Clasificación de protección contra transitorios Protección contra transitorios integrada según: IEC 61000-4-4 para corrientes de ráfaga IEC 61000-4-5 para sobrecorrientes Tiempo de activación

5 minutos desde el encendido según la clasificación de precisión

5 segundos desde la interrupción de la alimentación Tiempo de encendido

50 ms desde caudal cero Corte a caudales bajos

Ajustable entre 0,003 y 11,7 m/seg (0,01 y 38,37 pies/seg). Por debajo del valor seleccionado, la salida es llevada al nivel de señal de velocidad del caudal cero.

Capacidad de sobrerrango

La salida de señal permanecerá lineal hasta el 110% del valor de rango superior o 13 m/seg (44 pies/seg). La salida de señal permanecerá constante por encima de estos valores. Se muestra un mensaje de condición fuera de rango en la LOI y en el comunicador de campo.

Amortiguación

Ajustable entre 0 y 256 segundos.

Capacidades de diagnóstico avanzadas

Básica

Autocomprobación Fallos del transmisor Prueba de salida analógica Prueba de la salida de impulsos Tubería vacía sintonizable Caudal inverso

Fallo del circuito de la bobina Temperatura de la electrónica Diagnósticos del proceso (DA1) Fallo de conexión a tierra/cableado Elevado nivel de ruido del proceso

Verificación del medidor SMART (DA2) Verificación del lazo de 4-20 mA del medidor SMART (según demanda)

Señales de salida

Ajuste de salida analógica

4-20 mA, seleccionable a través de un interruptor para alimentación interna o externa.

Limitaciones de carga del lazo analógico

Alimentación interna máx. de 24 V CC, 500 resistencia máx. del lazo

Alimentación externa máx. de 10,8 - 30 V CC

La resistencia del lazo se determina con el nivel de voltaje de la fuente de alimentación externa en los terminales del transmisor: Figura 7. Limitaciones de carga del lazo analógico

La salida analógica se escala automáticamente para

proporcionar 4 mA en el valor de rango inferior y 20 mA en el valor de rango superior. La escala completa se puede ajustar continuamente entre -12 a 12 m/seg (-39 a 39 pies/seg), 0,3 m/s (1 pie/seg) de span mínimo.

R_máx = 52,08 (V_ps — 10,8)

V_ps = Voltaje de la fuente de alimentación (voltios) R_máx = Resistencia máxima del lazo (ohmios)

Ω

Fuente de alimentación (voltios)

Ca rg a ( oh m io s) Región operativa 1000 10,8 30 750 250 0 500

(21)

Las comunicaciones HART son una señal de caudal digital. La señal digital se superpone en la señal de 4-20 mA y está disponible para la interfaz del sistema de control. Se requiere una resistencia mínima del lazo de 250 para las

comunicaciones HART.

Ajuste de frecuencia de pulsos escalables

0-10000 Hz, seleccionable a través de un interruptor para alimentación interna o externa. El valor del pulso puede establecerse de forma que sea igual al volumen deseado en las unidades de ingeniería seleccionadas. El ancho de impulso es ajustable desde 1,5 a 500 mseg. Por debajo de 1,5 mseg, el ancho de impulso cambia automáticamente al 50% del ciclo de trabajo. Alimentación externa: Entrada de 5-24 V CC

Pruebas de salida

Prueba de salida analógica

Se puede hacer que el transmisor suministre una corriente especificada entre 3,5 y 23 mA.

Prueba de la salida de impulsos

Se puede hacer que el transmisor suministre una frecuencia especificada entre 1 y 10000 Hz.

Función de salida discreta opcional (opción AX)

Alimentación externa de 5 - 28 V CC, 240 mA máx., cierre del interruptor de estado sólido para indicar:

Caudal inverso

Activa la salida de cierre del interruptor cuando se detecta caudal inverso.

Caudal cero

Activa la salida de cierre del interruptor cuando el caudal pasa a 0 pies/seg o cae por debajo del corte de caudal bajo. Tubería vacía

Activa la salida de cierre del interruptor cuando se detecta una condición de tubería vacía.

Fallos del transmisor

Activa la salida de cierre del interruptor cuando se detecta un fallo del transmisor.

Límite de caudal 1, límite de caudal 2

Activa la salida de cierre del interruptor cuando el transmisor mide una velocidad del caudal que cumple las condiciones establecidas para esta alerta. Hay dos alertas de límite de caudal independientes que pueden configurarse como salidas discretas.

Límite del totalizador

Activa la salida de cierre del interruptor cuando el transmisor mide un caudal total que cumple las condiciones

establecidas para esta alerta. Estado de diagnóstico

Activa la salida de cierre del interruptor cuando el transmisor detecta una condición que cumple el criterio configurado de esta salida.

Función de entrada discreta opcional (opción AX)

Alimentación externa de 5 - 28 V CC, 1,4-20 mA máx. que activa el cierre del interruptor para indicar:

Puesta a cero del total neto Pone a cero el valor de totalizador neto. Retorno positivo a cero (PZR)

Fuerza un caudal cero en las salidas del transmisor.

Bloqueo de seguridad

El interruptor de bloqueo de seguridad en el tablero electrónico puede establecerse para proteger las variables de configuración contra cambios no deseados o accidentales.

Compensación del sensor

Los sensores Rosemount están calibrados en un laboratorio de caudal de la fábrica, donde se les asigna un número de calibración. El número de calibración debe ingresarse en el transmisor para poder intercambiar los sensores sin efectuar cálculo alguno ni comprometer la precisión estándar.

Los transmisores 8750W y los sensores de otros fabricantes se pueden calibrar en condiciones de proceso conocidas o en las instalaciones de caudal de Rosemount trazables de acuerdo a NIST. Los transmisores calibrados in situ requieren un procedimiento de dos pasos para que coincidan con una velocidad del caudal conocida. Este procedimiento se encuentra en el manual de operaciones.

(22)

Especificaciones de funcionamiento

Las especificaciones del sistema están dadas aplicando la frecuencia producida con la unidad a las condiciones de referencia.

Precisión

Incluye los efectos combinados de linealidad, histéresis, repetibilidad e incertidumbre de la calibración.

Sensor bridado

La exactitud estándar del sistema es de +/-0,5% del caudal de 1 a 12 m/seg (3 a 39 pies/seg). La precisión es de +/-0,0015 m/seg (0,005 pies/seg) desde el corte de caudal bajo a 1 m/seg (3 pie/seg).

Sensor tipo wafer

La exactitud estándar del sistema es de +/-0,5% del caudal de 1 a 12 m/seg (3 a 39 pies/seg). La precisión es de +/-0,005 m/seg (0,015 pies/seg) del corte de caudal bajo hasta 1 m/s (3 pies/seg).

Efectos de la salida analógica

La salida analógica tiene la misma exactitud que la salida de frecuencia más un valor adicional de 0,05% del span.

Repetibilidad ±0,1% de la lectura

Tiempo de respuesta (salida analógica) Tiempo de respuesta máximo de 50 ms al cambio en escalón en la entrada

Estabilidad

±0,25% del caudal en un período de seis meses Efecto de la temperatura ambiente

±0,25% de cambio en el rango de temperatura operativa

Especificaciones físicas

Materiales de construcción

Alojamiento estándar Aluminio bajo en cobre Tipo 4X e IEC 60529 IP66 Pintura

Empaquetadura de la cubierta Goma de silicona

Conexiones eléctricas Cuatro 1_/₂_{pulg. NPT estándar}

Clasificación de vibración 3G según IEC 770 (1984) Dimensiones Consultar la Figura 10. Peso Aproximadamente 4,0 kg (9 libras).

Agregar 0,5 kg (1 libra) para la pantalla opción código M4 o M5.

0 0.5 0.5 1.0 1.0 1.5 1.5 2.0 2.0 2.5 2.5 0 3 3 (1) (1) 6 6 (2)(2) 12 12 (4)(4) (6)18 (6)18 24 24 (8)(8) 30 30 (10)(10) Velocity in ft/s (m/s) Velocity in ft/s (m/s) % of Rate% o f R at e 0.5% 0.5% 0,25%0.25%0.25% 0,5% Velocidad en m/s (ft/s) % del c au d al 2,5 2,0 1,5 1,0 0,5 0 0 1 (3) (6)2 (12)4 (18)6 (24)8 (30)10 0 0.5 0.5 1.0 1.0 1.5 1.5 2.0 2.0 2.5 2.5 0 3 3 (1) (1) 6 6 (2)(2) 12 12 (4)(4) (6)18 (6)18 24 24 (8)(8) 30 30 (10)(10) Velocity in ft/s (m/s) Velocity in ft/s (m/s) % of Rate% o f R at e 0.5% 0.5% 0,25%0.25%0.25% 0,5% Velocidad en m/s (ft/s) % d el c aud al 2,5 2,0 1,5 1,0 0,5 0 0 1 (3) (6)2 (12)4 (18)6 (24)8 (30)10

(23)

Especificaciones del sensor bridado

Rosemount 8750W

Especificaciones funcionales

Servicio

Servicios públicos, agua y fluidos de aguas residuales Tamaños de tubería

15 mm a 1200 mm (1_/₂_{pulg. a 48 pulg.)}

Resistencia de las bobinas del sensor 9 - 17 Ω

Intercambiabilidad

Los sensores Rosemount 8750W son intercambiables con los transmisores 8750W. La precisión del sistema es preservada independientemente del tamaño de la tubería o las

características opcionales. La placa de identificación de cada sensor posee un número de calibración de 16 dígitos, que puede ingresarse en un transmisor mediante la interfaz local del operador (LOI) o el comunicador de campo.

Límite superior del rango 12 m/seg (39,37 pies/seg)

Límites de la temperatura del proceso

Revestimiento de PTFE -29 a 120 °C (-20 a 248 °F) Revestimiento de poliuretano -18 a 60 °C (0 a 140 °F) Revestimiento de neopreno -18 a 80 °C (0 a 176 °F)

Límites de temperatura ambiente -29 a 60 °C (-20 a 140 °F)

Límites de presión

Consultar la Tabla 15, la Tabla 16 y la Tabla 17

Límites en aplicaciones al vacío

Revestimiento de PTFE

Vacío total a 120 °C (248 °F) en tamaños de tubería de 100 mm (4 pulg.). Consultar a la fábrica para aplicaciones de vacío con tamaños de tubería de 150 mm (6 pulg.) o mayores. Todos los demás materiales de revestimiento de sensor estándar

Vacío total a los límites de temperatura máxima de material para todos los tamaños de tubería disponibles.

Protección a la inmersión IP68

El sensor 8750W de montaje remoto posee la clasificación IP68 para sumersión a una profundidad de 10 m (33 pies) durante un periodo de 48 horas. La clasificación IP68 requiere que el transmisor se monte remotamente. El instalador debe usar prensaestopas, conexiones de conducto y/o tapones de conducto IP68 aprobados.

Para obtener más detalles sobre las técnicas de instalación adecuadas para IP68, consultar la nota técnica

00840-0100-4750 de Rosemount, disponible en www.rosemount.com.

La conductividad mínima del líquido usado en el proceso debe ser de 5 microSiemens/cm (5 microhmios/cm).

(24)

Tabla 15. Límites de temperatura en relación con la presión para bridas clase ASME B16.5(1)

Límites de temperatura del sensor en relación a los de presión para bridas clase ASME B16.5 (tamaños de tubería de1_/₂_{pulg. a 24 pulg.)}

Presión

Material de la brida Clasificación de _{las bridas} Entre -29 y 38 °C _{(-20 y 100 °F)} A 93 °C (200 °F) A 149 °C (300 °F)

Acero al carbono Clase 150 285 psi 260 psi 230 psi

Clase 300 740 psi 675 psi 655 psi

Acero inoxidable 304 Clase 150 275 psi 235 psi 205 psi

Clase 300 720 psi 600 psi 530 psi

(1) También se deben considerar los límites de temperatura del revestimiento.

Tabla 16. Límites de temperatura en relación con la presión para bridas AS2129(1)

Límites de temperatura del sensor en relación a los de presión para bridas AS2129, tablas D y E (tamaños de tubería de 4 a 24 pulg.)

Presión

Acero al carbono D 101,6 psi 101,6 psi 101,6 psi

E 203,1 psi 203,1 psi 203,1 psi

Tabla 17. Límites de temperatura en relación con la presión para bridas EN 1092-1(1)

Temperatura del sensor en relación a los límites de presión para bridas EN 1092-1 (tamaños de tubería de 15 mm a 600 mm) Presión

Acero al carbono

PN 10 10 bar 10 bar 9,7 bar

PN 16 16 bar 16 bar 15,6 bar

PN 25 25 bar 25 bar 24,4 bar

PN 40 40 bar 40 bar 39,1 bar

Acero inoxidable 304

PN 10 9,1 bar 7,5 bar 6,8 bar

PN 16 14,7 bar 12,1 bar 11,0 bar

PN 25 23 bar 18,9 bar 17,2 bar

PN 40 36,8 bar 30,3 bar 27,5 bar

Tabla 18. Límites de temperatura en relación con la presión para bridas GB/T9119(1)

Presión (Mpa)

Material de la brida Clasificación de las bridas ≤ 20 °C A 100 °C (212 °F) A 150 °C (302 °F) Acero al carbono Grupo 3E0 PN 10 1,00 0,92 0,88 PN 16 1,60 1,48 1,40 PN 40 4,00 3,71 3,52 Acero inoxidable 304 Grupo 11E0 PN 10 1,00 0,90 0,81 PN 16 1,60 1,45 1,31 PN 40 4,00 3,63 3,27

(25)

Especificaciones físicas

Materiales que no están en contacto con el proceso

Tubería del sensor

Tipo de acero inoxidable 304/304L Bridas

Acero al carbono, tipo de acero inoxidable 304/304L Alojamiento de la bobina

Acero al carbono laminado Pintura

Materiales en contacto con el proceso

Revestimiento

PTFE, poliuretano, neopreno Electrodos

Acero inoxidable 316L, aleación de níquel 276 (UNS N10276) Bridas de cara plana

Las bridas de cara plana se fabrican con revestimiento de cara completa. Disponible únicamente en neopreno.

Conexiones del proceso

ASME B16.5

Clase 150: 15 mm a 600 mm (1_/₂_{pulg. a 24 pulg.)}

Clase 300: 15 mm a 600 mm (1_/₂_{pulg. a 24 pulg.)}

AWWA C207

Clase D: 750 mm a 1200 mm (30 pulg. y 48 pulg.) Clase E: 1000 mm a 1200 mm (40 pulg. y 48 pulg.) EN 1092-1

PN10: 200 mm a 600 mm, 1000 mm, 1200 mm (8 pulg. a 24 pulg., 40 pulg., 48 pulg.)

PN16: 100 mm a 600 mm, 1000 mm (4 pulg. a 24 pulg., 40 pulg.) PN 25: 200 mm a 600 mm (8 pulg. a 24 pulg.) PN40: 15 mm a 600 mm (1_/₂_{pulg. a 24 pulg.)} AS2129 Tablas D y E: 15 mm a 1000 mm, 1200 mm (1_/₂_{pulg. a} 40 pulg., 48 pulg.) AS4087 PN16, PN21, PN35: 50 mm a 1000 mm, 1200 mm (2 pulg. a 40 pulg., 48 pulg.) (no incluye 5 pulg.)

GB/T9119

PN10: 200 mm a 600 mm, 1000 mm, 1200 mm (8 pulg. y 24 pulg., 40 pulg., 48 pulg.)

PN16: 100 mm a 600 mm, 1000 mm (4 pulg. y 24 pulg., 40 pulg.) PN40: 15 mm a 600 mm (1_/₂_{pulg. a 24 pulg.)} JIS B2220 10K: 15 mm a 600 mm (1_/₂_{pulg. a 24 pulg.)} 20K, 40K: 15 mm a 200 mm (1_/₂_{pulg. a 8 pulg.)} Conexiones eléctricas

Entradas del conducto: 1_/₂_{pulg. NPT estándar.}

Tornillos de conexión a tierra de seguridad: conjunto inoxidable externo, M5; interno 8-32 (número 8)

Electrodo de referencia del proceso (opcional)

Se puede instalar un electrodo de referencia del proceso de manera similar a los electrodos de medición a través del revestimiento de los sensores 8750W. Estará compuesto del mismo material que los electrodos de medición.

Aros de conexión a tierra (opcionales)

Se pueden instalar aros de conexión a tierra entre la brida y la cara del sensor en ambos extremos del sensor. Se pueden instalar aros de conexión a tierra individuales en cualquiera de los extremos del sensor. Tienen una identificación un poco más grande que la identificación del sensor y una lengüeta externa para conectar el cableado de tierra. Los aros de conexión a tierra están disponibles en acero inoxidable 316L, aleación de níquel 276 (UNS N10276). Consultar la Figura 14. Dimensiones

Consultar la Figura 11 a Figura 13. Peso

Consultar la Tabla 20 a Tabla 26. Tabla 19. Límites de temperatura en relación con la presión para bridas JIS B2220(1)

Presión (Mpa)

Material de la brida Clasificación de las bridas ≤ 50 °C (122 °F) A 120 °C (248 °F)

Acero al carbono 10K 1,4 1,4

Acero inoxidable 304 (15 mm a 65 mm) 10K 1,4 1,4

Acero inoxidable 304 (≤ 80 mm) 10K 1,4 1,0

(26)

Especificaciones del sensor tipo wafer

Rosemount 8750W

Especificaciones funcionales

Servicio

Servicios públicos, agua y fluidos de aguas residuales Tamaños de tubería

4 mm a 200 mm (11_/₂_{pulg. a 8 pulg.)}

Resistencia de las bobinas del sensor 10 - 18 Ω

Intercambiabilidad

Los sensores Rosemount tipo wafer 8750W son intercambiables con los transmisores 8750W. La precisión del sistema es preservada independientemente del tamaño de la tubería o las características opcionales. La placa de identificación de cada sensor posee un número de calibración de 16 dígitos, que puede ingresarse en un transmisor mediante la interfaz local del operador (LOI) o el comunicador de campo.

Límite superior del rango 12 m/seg (39,37 pies/seg)

Límites de la temperatura del proceso

Revestimiento de PTFE -29 a 177 °C (-20 a 350 °F) Límites de temperatura ambiente -29 a 60 °C (-20 a 140 °F)

Presión de trabajo segura máxima a 38 °C (100 °F)

Revestimiento de PTFE

Vacío total en tamaños de tubería de 100 mm (4 pulg.). Consultar a la fábrica para aplicaciones de vacío con tamaños de tubería de 1450 mm (6 pulg.) o mayores.

Protección a la inmersión IP68

El sensor tipo wafer 8750W de montaje remoto posee la clasificación IP68 para sumersión a una profundidad de 10 m (33 pies) durante un periodo de 48 horas. La clasificación IP68 requiere que el transmisor se monte remotamente. El instalador debe usar prensaestopas, conexiones de conducto y/o tapones de conducto IP68 aprobados. Para obtener más detalles sobre las técnicas de instalación adecuadas para IP68, consultar el documento técnico 00840-0100-4750 de Rosemount, disponible en www.rosemount.com.

La conductividad mínima del líquido usado en el proceso debe ser de 5 microSiemens/cm (5 microhmios/cm).

Especificaciones físicas

Materiales que no están en contacto con el proceso

Cuerpo del sensor Acero inoxidable 303 CF3M o CF8M Tipo 304/304L

Alojamiento de la bobina Acero al carbono laminado Pintura

Materiales en contacto con el proceso

Revestimiento PTFE

Electrodos

(27)

Conexiones del proceso

Se monta entre las siguientes configuraciones de bridas

ASME B16.5: clase 150, 300

EN 1092-1: PN10, PN16, PN25, PN40 JIS B2220: 10K, 20K,

AS4087: PN16, PN21, PN35

Espárragos, tuercas y arandelas MK2

ASME B16.5

Espárragos, rosca completa: Acero al carbono, ASTM A193, grado B7

Tuercas hexagonales: ASTM A194 grado 2H

Arandelas planas: Acero al carbono, tipo A, serie N, SAE según ANSI B18.2.1

Todos los elementos chapados en cinc cromado y transparente

EN 1092-1

Espárragos, rosca completa: Acero al carbono, ASTM A193, grado B7

Tuercas hexagonales: ASTM A194 grado 2H; DIN 934 H = D Arandelas planas: Acero al carbono, DIN 125

Todos los elementos chapados en cinc amarillo

Conexiones eléctricas

Entradas del conducto: 1_/₂_{pulg. NPT estándar.}

Tornillos de conexión a tierra de seguridad: conjunto inoxidable externo, M5; interno 8-32 (número 8) Electrodo de referencia del proceso (opcional)

Se puede instalar un electrodo de referencia del proceso de manera similar a los electrodos de medición a través del revestimiento del sensor. Estará compuesto del mismo material que los electrodos de medición.

Aros de conexión a tierra (opcionales)

Se pueden instalar aros de conexión a tierra entre la brida y la cara del sensor en ambos extremos del sensor. Tienen una identificación un poco más pequeña que la identificación del sensor y una lengüeta externa para conectar el cableado de tierra. Los aros de conexión a tierra están disponibles en acero inoxidable 316L, aleación de níquel 276 (UNS N10276). Consultar la Figura 14.

Dimensiones

Consultar la Figura 15. Peso
