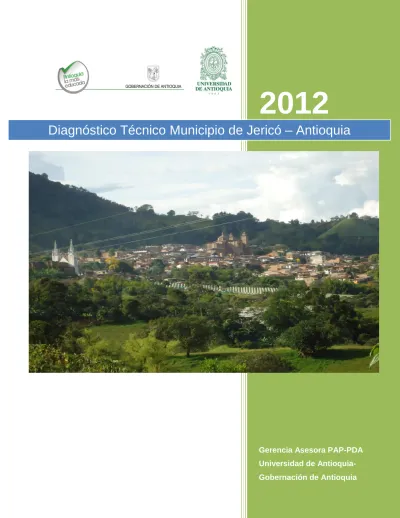

2012
Gerencia Asesora PAP-PDA
Diagnóstico Técnico Municipio de Jericó – Antioquia
TABLA DE CONTENIDO
1
INTRODUCCIÓN ... 4
2
ÁREA DEL PROYECTO ... 5
3
METODOLOGÍA DE RECOPILACIÓN DE LA INFORMACIÓN ... 7
3.1 TRABAJO DE CAMPO ... 7
3.2 CONSECUCIÓN Y EVALUACION DE LA INFORMACIÓN SECUNDARIA ... 7
3.3 INFORMACIÓN CARTOGRAFICA ... 8
4
ASPECTOS GENERALES DEL MUNICIPIO DE JERICÓ ... 9
4.1 LOCALIZACIÓN GENERAL ... 9 4.2 ASPECTOS HISTÓRICOS ... 9 4.3 ASPECTOS FÍSICOS ... 10 4.3.1 Límites y extensión ... 10 4.3.2 Relieve y clima ... 10 4.3.3 Infraestructura vial ... 10 4.3.4 Hidrografía ... 10 4.3.5 Geomorfología local ... 11 4.4 ASPECTOS DEMOGRÁFICOS ... 11 4.4.1 Evaluación de Población ... 11 4.4.2 Proyección de Población ... 12 4.5 ACTIVIDAD ECONÓMICA ... 16
4.5.1 Uso del suelo ... 16
4.5.2 Economía ... 16
4.6 SERVICIOS PÚBLICOS DOMICILIARIOS ... 16
4.6.1 Energía y telecomunicaciones ... 17
4.6.2 Acueducto, alcantarillado y aseo ... 17
5
DIAGNÓSTICO TÉCNICO DE LOS SISTEMAS ACTUALES DE PRESTACIÓN DE LOS
SERVICIOS EN EL MUNICIPIO DE JERICÓ. ... 17
5.1 SISTEMA DE ACUEDUCTO ... 17
5.1.1 Fuentes de abastecimiento. ... 18
5.1.2 Sistema de abastecimiento agua cruda El Coco. ... 20
5.1.3 Sistema de agua Cruda Las Poas. ... 24
5.1.4 Subsistema de abastecimiento de agua cruda Las Brisas. ... 27
5.1.6 Planta de potabilización ... 31
5.1.7 Tanques de Regulación ... 40
5.1.8 Red de Distribución. ... 42
5.1.9 Macromedición y micromedición ... 44
5.1.10 Indicadores ... 44
5.1.11 Recomendaciones del Plan Maestro ... 44
5.2 SISTEMA DE ALCANTARILLADO... 45
5.2.1 Redes de Alcantarillado Existentes ... 45
5.2.2 Características de las aguas residuales ... 50
5.2.3 Fuente Receptora... 51
5.2.4 Planta de Tratamiento de Aguas Residuales ... 51
5.2.5 Indicadores... 55
5.2.6 Recomendaciones del Plan Maestro Alcantarillado y este estudio ... 55
5.3 SISTEMA DE ASEO ... 57
5.3.1 Producción de Residuos Sólidos ... 58
5.3.2 Recolección y Transporte ... 58
5.3.3 Barrido y Limpieza de Vías ... 58
5.3.4 Residuos Hospitalarios y peligrosos ... 58
5.3.5 Aprovechamiento de Residuos Sólidos ... 58
5.3.6 Disposición final ... 59
5.3.7 Indicadores... 60
LISTA DE TABLAS
Tabla 1. Listado de Municipios participantes en el Programa de Agua para la
Prosperidad – Objeto de Estudio ... 6
Tabla 2. Información cartográfica del Municipio de Jericó ... 8
Tabla 3. Estimación de tasas de crecimiento por distintos métodos y datos del DANE . 12 Tabla 4. Proyecciones de población zona urbana municipio de Jericó ... 13
Tabla 5. Proyecciones de población y demanda del acueducto del municipio de Jericó 15 Tabla 6. Caudales Teóricos ... 16
Tabla 7. Caudales de las principales Fuentes de abastecimiento ... 18
Tabla 8. Evaluación de las Tasas de Filtración. ... 37
Tabla 9. Resumen del estado de las redes de distribución ... 43
Tabla 10. Indicadores Sistema de Acueducto. ... 44
Tabla 11. Resumen catastro Sistema de Alcantarillado. ... 46
Tabla 12. Resumen de tuberías por diámetro. ... 46
Tabla 13. Caracterización de las Aguas Residuales Urbanas. ... 50
Tabla 14. Características de la PTAR de Jerico. ... 54
Tabla 15. Indicadores de Alcantarillado ... 55
1 INTRODUCCIÓN
El Programa Agua para la Prosperidad, liderado por el Gobierno Nacional, es la nueva estrategia para atender las necesidades en materia de agua potable y saneamiento básico en el país; a través de éste se busca asegurar mecanismos eficientes en la prestación de los servicios de acueducto, alcantarillado y aseo; acelerar la ejecución de los recursos con que cuenta el sector, generar esquemas idóneos de financiamiento, sostenibilidad y promoción de la regionalización. Se busca vincular en su totalidad los municipios, para que hagan parte del programa y logren acceder a recursos financieros de una manera más rápida.
Los objetivos principales del Programa son: Incrementar la cobertura de los servicios, mejorar la calidad del agua para consumo humano, aumentar el tratamiento de aguas residuales, mejorar la gestión integral de residuos sólidos, proteger cuencas abastecedoras y fortalecer la prestación de los servicios públicos.
La Gobernación de Antioquia como ente territorial, entra a participar en el Programa Agua para la Prosperidad, con el objeto de aumentar los indicadores de calidad, continuidad y cobertura, en la prestación de los servicios de acueducto, alcantarillado y aseo, con la vinculación de 60 municipios en la actualidad.
Como líder del Programa se designa a la Gerencia de Servicios Públicos, quien ejerce la función de Gestor; y quien a su vez, contrata con la Universidad de Antioquia, la Gerencia Asesora de este Programa, mediante convenio interadministrativo, establecido en el Contrato Interadministrativo 2011-CF-37-0114, suscrito entre la Universidad de Antioquia y la Gobernación.
En la actualidad se está ejecutando la etapa de Diagnóstico Técnico de los sesenta municipios que hacen parte del Programa Agua para la Prosperidad en Antioquia.
Esta etapa de actualización de los diagnósticos, es esencial para identificar las necesidades de los municipios y posteriormente priorizar los proyectos de acuerdo a lo identificado; y así definir la inversión requerida para cada uno; con el objeto de aumentar los indicadores de cobertura, calidad y continuidad.
El informe de esta etapa de diagnóstico, se presenta por municipio, con el fin de dar una mayor claridad de las necesidades particulares de cada uno.
A continuación, se presenta la actualización del municipio de Jericó, realizado por la Gerencia Asesora del Programa Agua Para la Prosperidad, en el cual se describen los aspectos generales del municipio, la infraestructura existente, funcionamiento y operación para cada uno de los sistemas, así como anexos de los documentos y registros soporte de la información recopilada durante la visita de campo realizada al municipio objeto de estudio, bajo la cual se desarrolla este informe.
2 ÁREA DEL PROYECTO
Antioquia es uno de los 32 departamentos de Colombia. Está localizado en la zona noroccidental del país. Su capital es Medellín, segunda ciudad en población y economía de la nación.
Limita al norte con el mar Caribe y con el departamento de Córdoba; al oeste con el departamento del Chocó; al este con los departamentos de Bolívar, Santander y Boyacá, y limita al sur con los departamentos de Caldas y Risaralda.
Antioquia es una de las entidades territoriales más antiguas de Colombia, puesto que fue conformada en el año 1576. Se encuentra dividida en 126 municipios.
El área objeto de este diagnóstico, es la zona urbana del municipio de Jericó, localizado e interrelacionado con el Suroeste Antioqueño (Figura 1).
Figura 1. Localización del Suroeste Antioqueño en el contexto Departamental
En la tabla 1 se presentan los 60 municipios participantes en el Programa Agua para la Prosperidad PAP-PDA.
Tabla 1. Listado de Municipios participantes en el Programa de Agua para la Prosperidad – Objeto de Estudio
REGIÓN MUNICIPIO REGIÓN MUNICIPIO
BAJO CAUCA Caucasia ORIENTE Argelia Cáceres El Santuario El Bagre La Ceja Nechí Nariño
Zaragoza San Francisco
MAGDALENA MEDIO
Caracolí San Luis
Maceo San Rafael
Puerto Berrío Sonsón
Puerto Nare
SUROESTE
Amagá
Puerto Triunfo Andes
NORDESTE
Amalfi Angelópolis
Cisneros Betulia
Remedios Fredonia
San Roque Hispania
Segovia Jericó
Vegachí La Pintada
Yolombó Pueblo Rico
NORTE
Briceño Salgar
Campamento Santa Bárbara
Carolina del Príncipe Titiribí
Gómez Plata Urrao
Ituango URABÁ Arboletes San Andrés de Cuerquía Necoclí San José de la Montaña San Juan de Urabá
Santa Rosa de Osos Vigía del Fuerte
OCCIDENTE Anzá OCCIDENTE Giraldo Buriticá Heliconia Caicedo Peque Cañasgordas Sabanalarga Frontino Uramita
3 METODOLOGÍA DE RECOPILACIÓN DE LA INFORMACIÓN
Para realizar la descripción de la infraestructura se llevó a cabo una visita de campo en el municipio de Jericó durante los días del 31 Mayo al 2 de Junio del 2012, con el objeto de hacer el levantamiento de cada uno de los componentes de los sistemas de acueducto, alcantarillado y aseo; y cuyos datos permiten la evaluación física e hidráulica de éstos.
3.1 TRABAJO DE CAMPO
Para la elaboración del presente informe de diagnóstico, se realizaron las visitas y reconocimiento de campo por parte del equipo técnico de la Gerencia Asesora del Programa de Agua para la Prosperidad.
Las visitas y reconocimientos de campo fueron apoyados por los funcionarios de la administración municipal y por el personal profesional y operativo de la Empresa de Servicios Públicos de Jericó.
El objetivo de las visitas es realizar el reconocimiento de la infraestructura a nivel físico, identificar condiciones del funcionamiento y falencias de cada componente.
Es importante aclarar que durante el trabajo de campo no se encontró que se estuvieran ejecutando obras para algún componente objeto del presente diagnóstico.
La recopilación de los aspectos técnicos de cada sistema, se diligenció en formatos que incluían aspectos administrativos, legales, técnicos y ambientales de los componentes objeto de valoración.
De forma más detallada, las actividades realizadas, fueron las siguientes:
Realización de registro fotográfico
Diligenciamiento de los formatos e instructivos de campo
Recopilación de información in situ, de la infraestructura (captaciones, bombeos, plantas de potabilización, almacenamientos, redes de distribución, redes de alcantarillado, manejo de residuos sólidos, proyectos en ejecución o ejecutados, entre otros).
Para las estructuras existentes se realizó: levantamiento de unidades, reconocimiento del sistema de operación y corroboración de planos existentes.
Para dar cumplimiento con las metas del diagnóstico se llevó a cabo la consecución y evaluación de la información existente de cada uno de los componentes de los sistemas de acueducto, alcantarillado y aseo; además de ser objeto de verificación en la visita de campo.
La revisión de la información secundaria, se orientó al análisis detallado en orden cronológico de todos los documentos existentes hasta la fecha, que han incluido, de forma directa e indirecta, aspectos relacionados con los componentes de los sistemas evaluados y así seleccionar la información útil que sirva como base para el desarrollo del diagnóstico en el municipio.
Entre los documentos generales relacionados se encuentran, el Esquema de Ordenamiento Territorial, Plan Maestro de Acueducto y Alcantarillado, Plan de Gestión Integral de Residuos Sólidos, Plan de Saneamiento y Manejo de Vertimientos y otros estudios que permitan conocer aspectos socioeconómicos de los servicios de acueducto, alcantarillado y aseo, relacionados con la cobertura y usuarios.
3.3 INFORMACIÓN CARTOGRAFICA
Las bases cartográficas y topográficas del municipio se encuentran en el Instituto Geográfico Agustín Codazzi en las siguientes planchas:
Tabla 2. Información cartográfica del Municipio de Jericó1
ESCALA PLANCHA 1:100.000 166 1:50.000 166-III 1:25.000 166-III-B 1:10.000 166-III-B-3
1 Fuente: Informe INAM-085-ITE-001-2008-2 Diagnóstico Municipio de Jericó, elaborado en el año 2008, por el Consorcio INAR – AMBIOTEC.
4 ASPECTOS GENERALES DEL MUNICIPIO DE JERICÓ
4.1 LOCALIZACIÓN GENERAL
El Municipio de Jericó está ubicado en el Suroeste Antioqueño, en la llamada “Región Cartama” de la jurisdicción de CORANTIOQUIA.
Limita por el norte con los municipios de Tarso y Fredonia, por el este con los municipios de Fredonia y Támesis, por el sur con los municipios de Támesis, Jardín y Andes y por el oeste con Andes y Pueblorrico. La Figura 2 presenta la localización general del municipio.
Figura 2. Localización del Municipio de Jerico en el Suroeste Antioqueño
4.2 ASPECTOS HISTÓRICOS2
Fue descubierto en 1.540 por Juan Badillo. En 1.840 Santiago Santamaría heredó las tierras e inició la colonización fundando un caserío que se llamó Aldea de Piedras. Se constituyó en distrito en octubre de 1.852 y se le cambió el nombre a Feliciana en
2 Fuente: Informe INAM-085-ITE-001-2008-2 Diagnóstico Municipio de Jerico, elaborado en el año 2008, por el Consorcio INARD – AMBIOTEC
homenaje a José Félix de Restrepo. En 1.877 se creó el departamento de Jericó y en 1.890 fue cabecera de la provincia de Antioquia.
4.3 ASPECTOS FÍSICOS
4.3.1 Límites y extensión
El área urbana del Municipio de Jericó, que constituye el objeto del presente estudio, se encuentra en los 5º 47’ 38’’ de latitud, al Norte de la línea ecuatorial y en los 75º 47’ 06” de longitud, al Oeste del Meridiano de Greenwich.
El territorio municipal de Jericó tiene una extensión de 193 Km2, de los cuales, 33 Km2
corresponden al clima cálido, 86 Km2 al clima templado y 74 Km2 al clima frío. Su
cabecera tiene una extensión de 144 ha.
4.3.2 Relieve y clima
Jericó está situado en las estribaciones de la cordillera occidental de los Andes, al suroeste del Departamento de Antioquia. Posee una topografía quebrada y muy montañosa y en él se encuentran alturas que alcanzan más de 2.500 metros sobre el nivel del mar. Esto permite a Jericó contar con tierras de climas diferentes: cálido en la zona del Cauca, templado en la zona ocupada por la cabecera municipal, y frío en las zonas más elevadas.
4.3.3 Infraestructura vial
El Municipio de Jericó se encuentra a una distancia de 105 Kilómetros de la capital del departamento, la cual puede ser transitada por una carretera pavimentada en muy buenas condiciones técnicas. Se puede llegar por la vía de Bolombolo o por Fredonia. El Municipio cuenta con las vías: Jericó – Pueblo Rico; Jericó – Buenos Aires – Andes; Jericó – Támesis; Jericó – Jamaica y Jericó – Puente Iglesias; estas dos últimas conducen a la marginal del Cauca. La cabecera municipal se une con la mayoría de las veredas, por vía carreteable.
4.3.4 Hidrografía
El Municipio de Jericó comparte las cuencas de los ríos Piedras y Frío, afluentes del río Cauca que es el límite municipal con el municipio de Fredonia. El río Piedras que nace en la vertiente occidental del valle del río Cauca, recibe las aguas de las quebradas Sirena, Marsella, Roblal, la Elvira, y Bayadales, cuya oferta hídrica es muy utilizada para consumo humano y recreación, gracias a la buena calidad de sus aguas. El río Frío recibe las aguas de las quebradas Venada, Palma, Manzanares, la Judía, la Isabela, la Mina, la María y el Arroyo del Tacón, entre otras.
Las cuencas altas de las quebradas la Peña, Bayadales, Brisas, Elvira y Roblal, han sido las fuentes del acueducto urbano, con una oferta hídrica crítica en épocas de sequía.
4.3.5 Geomorfología local3
La topografía se caracteriza por estar controlada por la litología y ésta a su vez controla la forma del drenaje. En el Suroeste Antioqueño el cañón del Cauca se caracteriza por ser estrecho, profundo, de sección en V y estar limitado por las fuertes y quebradas pendientes de las cordilleras central y occidental. Esta cuenca está conformada por las subcuencas de los ríos San Juan y Nechí.
Las corrientes del río San Juan se caracterizan por tener recorridos muy cortos desde cotas muy altas hasta cotas bajas, lo cual origina cauces de fuertes pendientes o cascadas sucesivas como respuesta a la búsqueda del nivel de base, predominando fisiografías en forma de V. En este tipo de cauces se encuentran depósitos de bloques de gran tamaño con bordes redondeados que indican el trabajo de abrasión ejercido por los materiales transportados y el agua.
En el Municipio de Jericó se presenta una gran diferenciación topográfica que consiste en unas suaves ondulaciones del terreno en la zona de Río Frío, sistemas de cordilleras menores en el Alto de Pascua, donde nace el Río Piedras, el cual forma un fértil valle que atraviesa el territorio municipal en toda su extensión y está enmarcado por los altos de La Mama y Las Nubes, El Requintadero y La Horqueta de Juan B. y el Alto de Marita. En el descenso a la zona denominada “zona de tierra caliente” se visualiza el valle del Cauca alinderado por la importante arteria fluvial nacional del Río Cauca y un imponente sistema montañoso que como muralla sustenta la mayor parte del territorio municipal.
4.4 ASPECTOS DEMOGRÁFICOS
4.4.1 Evaluación de Población
Entre 1985 y 1992 se observó un decrecimiento de la población en la zona Urbana del Municipio de Jericó, de acuerdo a los datos censales y proyecciones de población del DANE, entre 1993 y el 2005 se observó una moderada recuperación en la dinámica poblacional de la cabecera Urbanade aproximadamente el 1%. Entre el 2005 y el 2012 el DANE proyectó un crecimiento de la población de aproximadamente el 0.88% asumiendo una interpolación de la tasa de crecimiento de acuerdo al método geométrico.
3 Informe INAM-085-ITE-001-2008-2 Diagnóstico Municipio de Jerico, elaborado en el año 2008, por el Consorcio INARD – AMBIOTEC
4.4.2 Proyección de Población4
Para la proyección de la población del municipio de Jericó, se partió de las siguientes consideraciones:
Para la proyección de la población de la zona urbana del Municipio de Jericó, se acogen los métodos establecidos en la guía No. 01 del RAS 2.000; la cual recomienda que para un nivel de complejidad Medio, se debe proyectar la población por los métodos aritmético, geométrico, exponencial y de Wappus. Además, se realiza una proyección con tasa de crecimiento del 1%, de acuerdo a lo establecido en el DANE como tasa para municipios o zonas que presentan un bajo crecimiento y no cuentan con proyectos o actividades que establezcan un crecimiento poblacional.
Las proyecciones se realizarán desde el año 2005, para tomar al año 2012 la población base de proyección a 25 años (período establecido en la Resolución 2320 del 27 de noviembre de 2009).
En la actualidad no se cuenta con proyectos grandes de construcción de vivienda o actividades comerciales que determinen un crecimiento demográfico en la zona urbana.
En las Tablas 3 y 4, se presentan las respectivas variables y la proyección de población
Tabla 3. Estimación de tasas de crecimiento por distintos métodos y datos del DANE Censos
Fuente
Tasas de crecimiento
Año Población Proyección
Geométrica Proyección Exponencial Proyección Wappaus Proyección Lineal 1993 6908 DANE r% k i i 2005 7783 DANE 1.00 0.010 0.99267125 0.01055539
Tabla 4. Proyecciones de población zona urbana municipio de Jericó Año Proyección Aritmética Proyección Geométrica Proyección Exponencial Proyección Wappus Promedio 2005 7783 7783 7783 7783 7783 2006 7865 7860 7860 7860 7861 2007 7947 7939 7939 7939 7941 2008 8029 8018 8018 8018 8020 2009 8111 8098 8098 8098 8101 2010 8193 8179 8179 8179 8182 2011 8275 8261 8261 8260 8264 2012 8358 8343 8343 8343 8346 2013 8440 8427 8427 8426 8430 2014 8522 8511 8511 8510 8513 2015 8604 8596 8596 8595 8597 2016 8686 8682 8682 8681 8682 2017 8768 8768 8768 8768 8768 2018 8850 8856 8856 8856 8854 2019 8933 8944 8944 8945 8941 2020 9015 9034 9034 9035 9029 2021 9097 9124 9124 9125 9117 2022 9179 9215 9215 9217 9206 2023 9261 9307 9307 9310 9296 2024 9343 9400 9400 9403 9386 2025 9426 9494 9494 9498 9478 2026 9508 9589 9589 9594 9570 2027 9590 9685 9685 9691 9662 2028 9672 9781 9781 9788 9755 2029 9754 9879 9879 9887 9849 2030 9836 9978 9978 9988 9945 2031 9918 10077 10077 10089 10040 2032 10001 10178 10178 10191 10137 2033 10083 10280 10280 10295 10234 2034 10165 10382 10382 10400 10332 2035 10247 10486 10486 10506 10431 2036 10329 10591 10591 10613 10531 2037 10411 10697 10697 10722 10631.75
En la proyección anterior se puede observar que el comportamiento de la población por los métodos geométrico, exponencial y de wappus son similares y mayores que la proyectada por el método aritmético.
El crecimiento de la población utilizando la tasa del 1%, muestra que la población a período de diseño (25 años) sería de 10.697 habitantes utilizando el método geométrico que es considerado como el que refleja unas condiciones medias de crecimiento; con los resultados anteriores y analizando las actividades económicas que se desarrollan en el municipio de Jericó, teniendo en cuenta además que en la zona no se presentan actividades que puedan generar un crecimiento desbordado de la población, se concluye que para efectos del presente estudio se trabajará con la población calculada utilizando la tasa de crecimiento del 1%.
En la Tabla 5, se presenta el cálculo teórico de los caudales actuales y futuros, teniendo en cuenta lo establecido en la Resolución 2320 del 27 de noviembre de 2009 y en la Tabla 6 se muestra el resumen de los caudales.
Tabla 5. Proyecciones de población y demanda del acueducto del municipio de Jericó Año Población proyectada (habitantes) Dotación de agua -(L/hab-d) Dotación bruta de agua - incluye 25% pérdidas (L/hab-d) Demanda de agua - Qmd. (L/s) Caudal máximo diario (QMD)=1.3 Qmd (L/s) Caudal máximo horario - k1=1.5 QMD (L/s) Capacidad de almacenamiento 33% QMD /día (m³) 2012 8343 115 153.3 14.81 19.25 28.87 548.8 2013 8427 115 153.3 14.96 19.44 29.16 554.3 2014 8511 115 153.3 15.10 19.64 29.45 559.9 2015 8596 115 153.3 15.26 19.83 29.75 565.4 2016 8682 115 153.3 15.41 20.03 30.05 571.1 2017 8768 115 153.3 15.56 20.23 30.34 576.8 2018 8856 115 153.3 15.72 20.43 30.65 582.5 2019 8944 115 153.3 15.87 20.63 30.95 588.3 2020 9034 115 153.3 16.03 20.84 31.26 594.3 2021 9124 115 153.3 16.19 21.05 31.57 600.2 2022 9215 115 153.3 16.35 21.26 31.89 606.2 2023 9307 115 153.3 16.52 21.47 32.21 612.2 2024 9400 115 153.3 16.68 21.69 32.53 618.3 2025 9494 115 153.3 16.85 21.90 32.86 624.5 2026 9589 115 153.3 17.02 22.12 33.18 630.8 2027 9685 115 153.3 17.19 22.34 33.52 637.1 2028 9781 115 153.3 17.36 22.57 33.85 643.4 2029 9879 115 153.3 17.53 22.79 34.19 649.8 2030 9978 115 153.3 17.71 23.02 34.53 656.4 2031 10077 115 153.3 17.88 23.25 34.87 662.9 2032 10178 115 153.3 18.06 23.48 35.22 669.5 2033 10280 115 153.3 18.24 23.72 35.58 676.2 2034 10382 115 153.3 18.42 23.95 35.93 682.9 2035 10486 115 153.3 18.61 24.19 36.29 689.8 2036 10591 115 153.3 18.80 24.43 36.65 696.7 2037 10697 115 153.3 18.98 24.68 37.02 703.6
Tabla 6. Caudales Teóricos Modelo de Cálculo Caudal para Población Actual Caudal para Población Futura (L/s) (L/s)
Caudal medio diario
(Qmd) 14.81 18.98 Caudal Máximo Diario (QMD) K1 = 1.3 19.25 24.68 Caudal Máximo Horario (QMH) K2 = 1.5 28.87 37.02 4.5 ACTIVIDAD ECONÓMICA
4.5.1 Uso del suelo
La economía del municipio se basa en la agricultura. Los principales productos cultivados son: cardamomo, plátano y café. La ganadería tiene también una importancia significativa. Igualmente, la tiene la industria del cuero.
La cabecera es centro comercial, de servicios y manufacturas artesanales. Hacia 1999, los servicios representaban el 53,0% de los establecimientos, 41,2% comerciales y 5,5% de servicios de reparación. Se contabilizaron 263 establecimientos de este tipo y 72 toldos que se localizan en la plaza principal durante los fines de semana.
4.5.2 Economía
El comercio ha tendido a especializarse por tipo de mercancías. También ha sido moderadamente importante el sector turístico representado por 5 hoteles y residencias con una capacidad para 117 personas, dos fincas-hotel para 80 y 6 restaurantes, que se refuerza con los con los atractivos naturales y culturales, con los que cuenta la cabecera. La manufactura se reduce al trabajo de cuero, en especial en la fabricación de los famosos carrieles, ebanisterías, carpinterías, panaderías y confecciones, ya que la pujanza industrial de comienzos del siglo XX desapareció. El sector financiero lo representa Bancafé, Banco Agrario Colombiano y la cooperativa Confiar.
4.6.1 Energía y telecomunicaciones5
La energía eléctrica es suministrada por la Empresa Antioqueña de Energía (EADE), filial de las Empresas Públicas de Medellín y la telefonía por la Empresa Antioqueña de Teléfonos (EDATEL).
4.6.2 Acueducto, alcantarillado y aseo
La prestación de los servicios públicos domiciliarios de acueducto, alcantarillado y aseo, se ha venido prestando bajo la responsabilidad directa del municipio con este propósito, se creo la Dirección de Servicios Públicos en agosto de 1.996, a través del Acuerdo No. 014.
En ejercicio de tales facultades el Alcalde de turno y siendo el Municipio de Jericó el prestador directo de los servicios urbanos de acueducto, alcantarillado y aseo, procedió a realizar la invitación pública para ofrecer la operación de dichos servicios a posibles oferentes, tal como lo estipula el Artículo 6 de la Ley 142/94. Ante la ausencia de posibles oferentes el Alcalde pone en funcionamiento la ya creada Dirección de Servicios Públicos Domiciliarios de Jericó (DSPD DE JERICÓ E.S.P), adscrita a la Alcaldía Municipal y debidamente registrada ante la Superservicios bajo el NUIR: 1-5368000-1, con el objeto de dirigir, administrar y prestar los servicios públicos de acueducto, alcantarillado y aseo. En el mencionado Acuerdo de creación de la Dirección se estableció además las funciones y los miembros de la Junta Directiva dentro de los cuales se encuentran dos Vocales de Control. Además, se definió la creación del cargo de Director de Servicios Públicos quien sería de libre nombramiento y remoción por parte del Alcalde.
En el Capítulo 5 se presenta el Diagnóstico detallado de los servicios públicos domiciliarios de acueducto, alcantarillado y aseo del área urbana de Jericó.
5 DIAGNÓSTICO TÉCNICO DE LOS SISTEMAS ACTUALES DE PRESTACIÓN DE
LOS SERVICIOS EN EL MUNICIPIO DE JERICÓ.
En este capítulo se describen cada uno de los componentes técnicos de acueducto alcantarillado y aseo, su estado y capacidad operativa.
5.1 SISTEMA DE ACUEDUCTO
El sistema existente para la prestación del servicio de acueducto en el Municipio de Jericó comprende un sistema compuesto por múltiples bocatomas, algunas conectadas en serie,
5 Fuente: Informe Diagnóstico Municipio de Jericó, elaborado en el año 2008, por el Consorcio INAR - AMBIOTEC
tales como el sistema Las Poas, La Elvira, Las Brisas, La Peña y una captación principal (El Coco) sobre el río Piedras, con sus respectivas aducciones, desarenadores y conducciones. Cuenta con una planta de potabilización convencional y redes de distribución que en la actualidad se encuentran en buen estado en su gran mayoría, con algunas excepciones en algunos tramos.
A continuación se describe en forma detallada cada una de estas estructuras.
5.1.1 Fuentes de abastecimiento.
Paraabastecer el acueductoseaprovecha principalmente la oferta hídrica de la Quebrada El Coco, que es el mismo río Piedras, de la cual se captan alrededor de 18 l/s, las otras fuentes de abastecimiento son la quebradas Las Poas, La Elvira, Las Brisas y La Peña, estas últimas presentan un déficit considerable en épocas de verano por lo cual se construyo el sistema de abastecimiento de agua cruda de El Coco, contemplado en los estudios del Plan Maestro de Acueducto y Alcantarillado (PMAA) elaborado por la Firma SANEAR en el año 2002
En la siguiente tabla extraída del PMAA se observan los caudales de oferta hídrica de estas fuentes.
Tabla 7. Caudales de las principales Fuentes de abastecimiento FUENTES DE ABASTO (NOMBRE Y ÁREA) CAUDAL MÍNIMO (L/s) CAUDAL MEDIO (L/s)
Quebrada Las Poas (47,4 ha) 2,29 12,57
Quebrada El Roblal (233,0 ha, sin Poas) 11,33 62,34
Quebrada La Elvira (7,3 ha) 0,36 1,95
Quebrada Las Brisas (98,0 ha) 4,77 26,22
Quebrada La Peña (39,0 ha) 1,90 10,43
Quebrada El Aguacate (12,9 ha) 0,63 3,45 Quebrada El Coco (257,5 ha) 12,51 68,88 Quebrada La Quebradona (277,6 ha) 13,49 74,26
Considerando la necesidad de otra fuente para evitar racionamientos en épocas de sequía,se identificaron varias alternativas de recarga en la cuencadel río Piedras, de la cual se escogió el nuevo sistema de agua cruda sobre la quebrada El Coco (Foto 1).
Foto 1. Quebrada El Coco.
En el siguiente esquema se muestra la configuración de las cuencas de los subsistemas menores de abastecimiento del Municipio de Jericó (Figura 3).
Figura 3. Cuencas de los subsistemas menores de abastecimiento 5.1.2 Sistema de abastecimiento agua cruda El Coco.
Como se menciono anteriormente son varios los subsistemas que abastecen de agua cruda a la planta de potabilización del Municipio, siendo el principal el sistema El Coco, a continuación se describen cada uno de estos sistemas empezando por el principal.
5.1.2.1 Captación El Coco
La captación El Coco se encuentra sobre la fuente del mismo nombre, capta alrededor de 18 L/s, es una captación del tipo Dique en muy buen estado, construida alrededor del año 2005 como recomendación del PMAA. Dista de la cabecera Municipal aproximadamente 14 Km.
La captación se encuentra localizada en coordenadas Geodésicas aproximadas:
Vereda Volcan Colorado 24 00 21 00 220 0 22 00 Q. Poas Vereda Guacamayal 2200 Vereda La Pradera Vereda Los Aguacates Vereda El Sacatin 20 0 0 Q. El Roblol Q . B risas Q. S acat in Q. L a E lvira Vereda Castalia Q . La Peña 2000 2000 2200 Q . La D anta 180 0 Vereda Palosanto Q . E l M atadero V. La Pista
Rio Piedras
Municipio de Jericó
N= 05° 41.410´ W= 075° 48.797´.
La Captación tiene un dique toma de 6.10 m de Largo, 0.5 m de ancho con una rejilla de 0.75 m de largo x 0.35 m de ancho, 20 varillas de 5/8” separadas cada 2 cm.
A continuación, se muestra la ubicación de la captación y su configuración (Figura 4 y Foto 2).
Foto 2. Bocatoma El Coco 5.1.2.2 Aducción y Desarenador El Coco
El Desarenador del sistema El Coco es una estructura en fibra de vidrio que se encuentra en regular estado, de dimensiones 7.8 m de largo, 1.5 m de ancho y 1.90 m de profundidad, cuenta con una válvula para la purga de lodos, una cámara de ingreso y homogenización de caudales y una cámara de salida.
El desarenador se encuentra ubicado muy cerca de la captación, aproximadamente a 3 m de ésta, las estructuras se comunican por medio de una tubería de aducción en PVC Presión de diámetro 8” (Foto 3).
5.1.2.3 Conducción El Coco
La conducción El Coco es una conducción de 15.44 Km de longitud construida en tubería PVC Presión de 8” de diámetro (Figura 5), gran parte de su trazado va por la vía secundaria que comunica los Municipios de Jericó y Andes, fue construida esta red en el año 2005.
5.1.3 Sistema de agua Cruda Las Poas.
Este sistema construido en 1978, está constituido por cuatro (4) bocatomas construidas en serie, es decir cada captación entrega a una tubería PVC Presión de 3” que conecta con la siguiente captación hasta llegar a un tanque Desarenador y la conducción que lleva las aguas crudas hasta la planta de potabilización en un diámetro de 6”.
Este sistema se encuentra en la actualidad (junio 2012) fuera de servicio desde hace un año debido a movimientos en masa que han ocasionado desplazamientos de la tubería, el acceso se encuentra bastante enmalezado, siendo necesario invertir recursos para desviar un tramo de tubería que presenta la mayor afectación y realizar reparaciones y labores de mantenimiento.
Inicialmente, este subsistema se empalmaba al subsistema El Roblal que incluía una estación de bombeo que fue sacada de operación luego de construcción del sistema de abastecimiento de agua cruda El Coco. De encontrarse en operación este subsistema podía abastecer hasta 13 L/s.
5.1.3.1 Captación Las Poas
A continuación se describe en forma general cada una de estas captaciones.
Quebrada Las Poas (1): La captación en concreto ciclópeo cuenta con un vertedero de
captación sobre el cual va una rejilla. La tubería de aducción es en PVC Ø2” y tiene una longitud de 135m hasta el desarenador. Este sistema cuenta con una capacidad de 2.9 L/s.
Quebrada Las Poas (2): La captación se hace mediante una bocatoma de fondo en
concreto ciclópeo con vertedero de captación, La tubería de aducción es en PVC Ø3” y su longitud es de 179m. Lleva el agua cruda propia y la de los sistemas Poas 3 y 4 que llegan al canal de derivación, hasta el sistema desarenador. La capacidad de este sistema es de 11.1 L/s.
Quebrada Las Poas (3): La captación construida en concreto cuenta con un vertedero en
el cual se ubica la rejilla de captación. La tubería de aducción va en PVC Ø3”, transporta las aguas crudas propias y del sistema Poas 4, hasta el sistema de captación del sistema Poas 2. Esta aducción tiene una capacidad máxima de transporte de 13,1 L/s.
Quebrada Las Poas (4): La captación en concreto es una pequeña presa, con vertedero
y reja. De esta estructura, sale una tubería hacia la bocatoma Poas 3 en PVC Ø3” y 76m de longitud total, la cual tiene una capacidad de transporte de 8,1 L/s.
En la siguiente figura puede observarse la configuración general de las redes y ubicación de las captaciones Las Poas (Figura 6, Fotos 4 y 5).
Figura 6. Captaciones las Poas y otras SANEAR LTDA.
Foto 4. Captación Las Poas 1
5.1.3.2 El Desarenador y Conducción Las Poas
Este desarenador convencional, tiene 5,7m de largo, 2,5m de ancho, 1,6m de profundidad útil y 1,85m de profundidad máxima en su tolva de arenas, de la cual sale la tubería de desagüe en PVC Ø4”, usada para extraer los sedimentos. Según la revisión hidráulica realizada en el PMAA, este desarenador puede remover partículas de Ø>0,2mm con un 87,5% de eficiencia para un caudal de 61 L/s. El agua desarenada pasa por debajo de una trampa de flotantes y rebosa por un vertedero de L = 2,5m al canal de salida, del que sale la conducción en PVC Ø4” y L = 674m, hasta la confluencia con la red principal. Esta conducción tiene capacidad para transportar hasta 12,4 L/s. En la actualidad, el tanque desarenador se encuentra fuera de servicio (Foto 6).
Foto 6. Desarenador subsistema Las Poas.
5.1.4 Subsistema de abastecimiento de agua cruda Las Brisas.
Este subsistema cuenta con dos captaciones conectadas en serie un tanque Desarenador y dependiendo de la oferta hídrica puede abastecer entre 5 y 10 L/s. En el momento se encuentra operando con normalidad.
5.1.4.1 Captaciones Las Brisas
La captación de la Quebrada Las Brisas fue construida hace mas de 40 años y renovada hace 30 años, para llevar las aguas de esta quebrada hasta la planta de potabilización, este sistema está compuesto por dos (2) captaciones:
La captación No 1 que recibe las aguas de la captación No.2, está conformada por una bocatoma de fondo en concreto ciclópeo, sobre la cual existe un vertedero de L=1,5m y h=0,22m donde está empotrada la rejilla de captación, que está compuesta por 50 barras de 3/8” espaciadas cada 2,6 cm, esta captación puede captar hasta 9,84 L/s que es el caudal máximo que transporta el canal de derivación (Foto 7)..
Foto 7. Captación Las Brisas 1.
La captación No 2 toma las aguas de la quebrada Las Brisas a 86m de la captación No.1, es una bocatoma de fondo construida en concreto ciclópeo. Esta estructura está conformada por un vertedero central de L=2m y h=0,22m, sobre el que está instalada la reja de captación de aguas, la cual esta formada por 64 barras de Ø5/8” espaciadas cada 11mm (Foto 8). Las aguas captadas pasan al canal de derivación y son conducidas en una tubería de PVC Ø4” hacia la cámara de derivación, de la cual sale la tubería de aducción hacia la captación No.1. Esta tubería de aducción fue construida en HG Ø6” y tiene 86,5m.
Foto 8. Captación Las Brisas 2.
5.1.4.2 Desarenador Las Brisas
Es un sistema convencional, con 3,85m de largo, 1,5m de ancho, 1,3m de profundidad útil y 2,12m de profundidad máxima en su tolva de arenas, de la cual sale la tubería de desagüe en PVC Ø6”, usada para extraer los sedimentos. Cuenta además con un by-pass (PVC Ø6”) que permite suspender el servicio de la estructura para limpieza y mantenimiento. Tiene una capacidad de 25 L/s.
5.1.4.3 Conducción Las Brisas
Del desarenador, sale una tubería que transporta directamente las aguas crudas hasta la caja de entrada en la Planta de Potabilización, en la cual une con las aguas de El Coco y La Peña . La conducción, que está compuesta de 2.665m en PVC Ø6” en buen estado, tiene capacidad para transportar hasta 15 L/s.
5.1.5 Subsistema Quebrada Las Peñas
Este sistema esta compuesto por una bocatoma de fondo construida en concreto ciclópeo hace más de 40 años. La presa de captación está dotada de un vertedero de L = 1,48m y a = 0,57m, sobre el que se instaló una rejilla de L = 1,48m y a = 0,47m, con 53 barras de ؽ” espaciadas cada 1,2cm. Las aguas captadas pasan a la caja de derivación por una
tubería en PVC Ø6”. De la caja de derivación sale la tubería (L = 833m en PVC Ø6”) que conduce las aguas hasta el desarenador de la Planta de Potabilización, este sistema puede captar hasta 31,6 Ll/s, capacidad máxima de su tubería de aducción a la Planta (Foto 9)..
Foto 9. Captación Las Peñas
El subsistema Las Peñas puede abastecer entre 10 y 20 L/s. El Desarenador de la captación Las Peñas se encuentra ubicado en predios de la planta de potabilización. Este desarenador convencional construido en 1.962, tiene 7,0m de largo, 1,9m de ancho, 1,3m de profundidad útil y 2,0m de profundidad máxima en su tolva de arenas, de la cual sale la tubería de desagüe en PVC Ø6”, usada para extraer los sedimentos. Como este desarenador carece de válvula de entrada, para hacerle mantenimiento se tapa su entrada y se desvía el agua por su vertedero de rebose hacia el desagüe, cuya tubería de Ø6” en PVC, está en buen estado.
El agua desarenada pasa por debajo de una trampa de flotantes y rebosa por un vertedero de L=1,9m al canal de salida, del que sale la conducción en Ø6” (Foto 10)..
Foto 10. Desarenador Las Peñas
Existen otros subsistemas que se encuentran totalmente fuera de operación con la construcción del sistema El Coco, tal como La Elvira y El Aguacate.
5.1.6 Planta de potabilización
La Planta de Potabilización del municipio de Jericó se encuentra ubicada en la cabecera Urbana del Municipio en coordenadas geodésicas aproximadas:
N= 05° 47.584´W= 075° 47.336´.
La planta es de tipo convencional con unidades de floculación hidráulica de tabiques, sedimentadores de alta tasa y filtros autolavantes de alta tasa. Tiene una capacidad para tratar un caudal de 40 L/s, en el momento la planta trata un caudal aproximado de 30 L/s. En el siguiente esquema puede verse una vista en planta de potabilización
5.1.6.1 Sistema de ingreso de caudales
En la planta de potabilización se realizan los diferentes procesos de tratamiento del agua cruda de las distintas captaciones que llegan a una caja donde se mezclan y van a la planta por una tubería PVC Ø8”, llegando por un canal de entrada previsto con un vertedero de sección rectangular calibrado en donde también se realiza la mezcla rápida (Foto 11)..
Foto 11. Caja de ingreso de caudales
5.1.6.2 Canal de entrada, aforo y mezcla rápida
En la estructura de ingreso de los caudales se cuenta con una primera cámara de aproximadamente 4 m de largo y 1 m de ancho donde se encuentran colocados niples de tubería de diámetro 4” con un recubrimiento en concreto en la parte superior conformando un tabique disipador de energía, sobre el mismo canal se encuentra colocado un vertedero rectangular en lamina para el aforo de caudales. Luego sigue una cámara de 5.5 m de largo y 1.6 m de ancho donde se encuentran colocadas placas intercaladas conformando un zigzag en el recorrido del agua. Este sistema permite aplicar sobre el vertedero una solución de sulfato de aluminio y generar una mezcla rápida para garantizar una adecuada floculación. En general esta primera cámara se encuentra en buen estado. En la Foto 12, puede observarse la cámara descrita.
Foto 12. Camara de ingreso de caudales, aforo y mezcla rápida. 5.1.6.3 Sistema de dosificación de sulfato
Para garantizar una adecuada coagulación la planta de potabilización cuenta con un sistema de preparación y dosificación de sulfato líquido, compuesto por un tanque de preparación y dosificación de cabeza constante de 500 litros, como se indicó anteriormente esta solución se descarga sobre el vertedero rectangular ubicado en la cámara de ingreso (Foto 13).
Con el fin de garantizar una dosis óptima de coagulante se realizan diariamente pruebas de jarras y así poder ajustar la concentración y caudal de la solución concentrada de sulfato de aluminio.
5.1.6.4 Floculador hidráulico de flujo horizontal
La planta de potabilización cuenta con dos unidades de floculación hidráulica de flujo horizontal trabajando en paralelo, cada una de estas estructuras en concreto tiene 7.4 m de longitud, 2.7 m de ancho y 2 m de profundidad con una altura de lámina de 1 m. Cada floculador cuenta con 42 placas de asbesto cemento de 1.2 m x 2.4 de longitud (Foto 14). En general el estado de las estructura en concreto, fijaciones y placas se encuentra en buen estado. El floculador cuenta con un canal que recoge las aguas floculadas y las deriva hacia el sedimentador de alta tasa.
Foto 14. Floculador hidráulico de tabiques.
5.1.6.5 Sedimentador de alta tasa
La planta de potabilización cuenta con dos unidades de sedimentación de alta tasa construidos en concreto, con una longitud de 3.30 m, ancho 3.4 m y 4 m de profundidad con placas en asbesto cemento inclinadas 60° y espaciadas 6 cm entre ellas; cada floculador cuenta con tres canaletas metálicas con vertederos triangulares (dientes de sierra) para recoger el agua sedimentada hacia un canal de ingreso a los filtros (Foto 15). Esta estructura cuenta con sus placas de sedimentación colapsadas en su gran mayoría.
Foto 15. Sedimentdor de Alta tasa.
5.1.6.6 Filtros de alta tasa
La planta de potabilización cuenta con 5 filtros de alta tasa con lechos de grava, arena y antracita. Su operación es de flujo descendente y lavado ascendente con su respectivo sistema de válvulas de ingreso y lavado, canal de aguas flltradas y sistema de lavado de filtros. Cada filtro tiene dimensiones efectivas de filtración de 2 m x 2.3 m.
Los filtros cuentan con lechos filtrantes constituidos por 30 cm de gravas de soporte, 20 cm de lecho de arena y 40 cm de antracita.
En general, esta estructura se encuentra en buen estado. Como recomendación se puede decir que la implementación de un sistema de lavado con aire disuelto podría mejorar el funcionamiento de los filtros y disminuir considerablemente los caudales de lavado. Es necesario reparar las compuertas de ingreso a cada filtro (Foto 16 y Tabla 8).
Foto 16. Filtros de Alta tasa.
Tabla 8. Evaluación de las Tasas de Filtración.
Evaluación de la tasa de filtración
Número de Filtros Un 5
Ancho del filtro m 2
Largo del filtro m 2.3
Caudal de operación l/s 30
Tasa de filtración m3/m2/día 112.70
Evaluando las tasas de filtración para el caudal con el cual opera la planta y que supera el caudal máximo diario futuro (30 L/s), que correspondería a una demanda futura de mas de 25 años de acuerdo a las recomendaciones del RAS, pero que es el caudal actual de operación, se identifica que los filtros trabajan con una tasa de filtración bastante holgada (112 m3/m2/día) de menos de 180 m3/m2/día, por lo cual se puede concluir que el proceso
de filtración no se convierte en un cuello de botella en el tren de tratamiento.
5.1.6.7 Sistema de desinfección
La planta de potabilización del Municipio de Jericó cuenta con un sistema de desinfección con cloro gaseoso compuesto por cilindro de 68 Kg y dosificador de cloro donde se regulan las libra de presión de acuerdo a una curva de demanda previamente elaborada. El cloro es aplicado en el canal efluente de los filtros.
El sistema de desinfección cuenta también con una pequeña bomba que abastece un tanque de carga ubicado en una cota superior que sirve para abastecer la tubería donde se inyecta el cloro para saturar la solución (Foto 17).
Foto 17. Sistema de dosificación de Cloro Gaseoso. 5.1.6.8 Caseta de operaciones, laboratorio y ensayos
La planta de potabilización del Municipio de Jericó cuenta con una caseta de operaciones donde se ubican los sistemas de dosificación de Sulfato, cloración y se almacenan productos químicos, en general el estado de la caseta de operaciones es bueno, cuenta con un entorno agradable y bien cuidado.
Dentro de la caseta de operaciones se encuentra acondicionado un espacio para el laboratorio donde se realizan ensayos regulares como pruebas de jarras, turbiedad, color, pH y concentración de cloro con los equipos respectivos para llevar a cabo estas tareas. El laboratorio cuenta con un Stock de reactivos y equipos menores en vidrio como beakers, buretas, pipetas, erlemeyer etc. El resto de análisis de laboratorio son contratados con regularidad con la Firma Acuambiente u otros laboratorios acreditados. Una vez al día se determina cloro residual en la red de abastecimiento (Foto 18).
Foto 18. Caseta de operaciones y laboratorio análisis de agua.
5.1.6.9 Sistema de recirculación de aguas de lavado
La planta de potabilización cuenta también con un sistema para la recirculación de aguas de lavado, compuesto por un tanque de recolección de aguas lavado, tuberías y lechos de secado. Este sistema se encuentra fuera de servicio debido a algunos inconvenientes técnicos. Es necesario que este sistema se recupere y ponga nuevamente en operación (Foto 19).
Foto 19. Tanque para recirculación de aguas de lavado, sedimentación de solidos y lechos de secado
5.1.7 Tanques de Regulación
El sistema de abastecimiento de agua potable cuenta con dos tanques de regulación en concreto, un tanque cuadrado y un tanque cilíndrico, el tanque cuadrado abastece los puntos más altos del Municipio y el tanque cilíndrico zonas más bajas.
El primer tanque existente ubicado en el lote de la Planta, es una estructura enterrada, que fue construida en concreto reforzado hace más de 20 años, con un volumen total de 538 m3 y dimensiones 14.9 m de ancho, 14.9 m de largo y 2.7 m de profundidad.
El agua potabilizada llega a este tanque desde el canal de aguas filtradas, por una tubería de PVC Ø8", como se indicó anteriormente. Cuenta con dos válvulas de paso que permiten aislar el tanque para mantenimiento o lavado de los filtros, y de él sale hacia la red de distribución una tubería matriz de PVC Ø8” que abastece uno de los circuitos en que se encuentra dividido el municipio. El tanque tiene su rebose y el desagüe en PVC Ø8”. El agua de rebose es utilizada como caudal que alimenta el segundo tanque y el desagüe es conducido por una tubería en PVC hacia la quebrada Bayadales.
El tanque no está provisto en su interior, de un sistema que permita medir los niveles del agua. Por otro lado, fuera del tanque se tienen dos cajas donde se instalaron la válvula de salida en Ø8” hacia la red de distribución seguido de un macromedidor para realizar medidas de consumo (Foto 20).
El segundo tanque existente esta ubicado a 60m del lote de la Planta, es una estructura cilíndrica enterrada, que fue construida en concreto ciclópeo hace más de 40 años y que tiene una profundidad útil de 2,60m y un diámetro interno de 14m para una capacidad de 375,85m³.
Este tanque es alimentado desde una derivación en PVC Ø6” que sale de la tubería que abastece al primer tanque. Cuenta con tres válvulas de paso, una al comienzo de la derivación permite aislar el sistema del tanque circular, otra a la entrada del tanque lo aísla para el mantenimiento y la última permite el paso por el By-Pass. El tanque cuenta con un rebose en PVC Ø6” que conduce el agua hacia la quebrada Bayadales.
También cuenta con dos cajas donde se instalaron la válvula de salida en Ø6” y un micromedidor para la toma de lecturas de consumo para abastecer un segundo circuito de manera independiente en PVC Ø6”. El tanque cilíndrico tampoco está provisto de un sistema que permita medir los niveles del agua en él.
En la siguiente fotografía puede observarse el tanque de 375 m3 y en el esquema la
ubicación de los tanques de almacenamiento y la planta de potabilización (Foto 21).
Figura 8. Ubicación tanques de regulación sistema abastecimiento de Agua potable
Municipio de Jericó.
5.1.8 Red de Distribución.
El enmallado de redes de distribución existente en Jericó, tiene su origen en el acueducto urbano construido hace más de 40 años, el cual fue optimizado gradualmente desde el año 1985 hasta tener hoy una reposición cercana al 85%, como lo revela su alta cobertura del 95%, pues las redes de distribución cubren todo el perímetro urbano.
La red de distribución existente, que tiene una longitud total de 11.803m, distribuidos como se muestra en la Tabla 9, dividida en dos circuitos: el primero abastecido por el tanque rectangular que comprende básicamente la parte nororiental del área urbana desde la carrera 1 hasta la salida a las veredas Palo Santo y La Pista; y el segundo circuito que sale del tanque cilíndrico y abastece la parte suroccidental del municipio entre la carrera 1 con calle 7 y la urbanización El Faro.
El primer circuito tiene un ramal principal en HF Ø8”, que arranca en el tanque rectangular y pasa por la carrera 1 hasta llegar a la escuela Anexa, donde se bifurca en PVC Ø3” y HF Ø6” terminando en la calle 4 con carrera 3. Del ramal principal se desprenden en la calle 6 una tubería de PVC Ø2” que alimenta la Normal Superior, en la calle 5 otra de PVC Ø3” que abastece una amplia zona institucional entre las que se encuentran el Hogar
Infantil Rondín y el Palacio del Obispo. Del tramo en PVC de Ø3”, son dotados del servicio los sectores contiguos al Polideportivo y la Institución de la Madre Laura.
Del punto donde termina el ramal principal parte otro secundario en tubería de PVC Ø4”, el cual continúa por la calle 4 hasta llegar a la carrera 5 donde se desvía hasta llegar a la calle 1 para dividirse y alimentar el sector entre calles 1 y 3, junto con el sector de la vía a Loma de Rudolfa. Después de dividirse, continúa por la calle 1 abasteciendo a su paso las viviendas e instituciones que se encuentran en este recorrido y de esta manera terminar su trayecto en el sector donde se ubica la escuela Los Patios. En este circuito se encuentran tramos de HG y HF que deben reponerse.
El segundo circuito, tiene su comienzo en el tanque cilíndrico, del cual sale una tubería de PVC Ø6” que se empalma con una de HG Ø6” formando el ramal principal que baja por la calle 7 hasta llegar al parque principal donde se bifurca en una tubería de PVC Ø4” y Ø3” y alimenta los sectores de la urbanización Los Sauces, la cárcel del INPEC y el matadero. La segunda bifurcación en PVC Ø3” y Ø4” se une en la calle 9 con una derivación del ramal principal en la calle 8 con carrera 2 en PVC de Ø4” y Ø3”, formando un anillo que abastece los sectores circundantes y del cual se desprenden tres ramales terminales, uno de los cuales baja por la carrera 3 hasta llegar a la Institución San José en tubería de PVC Ø2” y Ø3”. El otro que es en tubería de PVC Ø2” y Ø3”, se extiende por la carrera 4 hasta el santuario del Corazón de María y el último baja por la carrera 5 hasta la urbanización El Faro. En este circuito también hay tramos de HG y HF para reponer.
En el sistema de distribución existen 58 válvulas, 47 de las cuales son de control (once averiadas), 8 son de hidrantes y 3 de purga, cuyos diámetros y estado se relacionan en la Tabla siguiente. Cuenta además el sistema, con 7 hidrantes de torre y 22 de piso, en buen estado.
Tabla 9. Resumen del estado de las redes de distribución
MATERIAL LONGITUD DE TUBERÍAS(metros)
(tipo) BUENA MALA SUBTOTAL
PVC 9.976 9.976
HG 848 848
HF 979 979
TOTALES 9.976 1.827 11.803
5.1.9 Macromedición y micromedición
El sistema de acueducto de Jericó tiene en la salida de los Tanques de Regulación, dos micromedidores adaptados para macromedición, que son utilizados para medir el consumo diario de los suscriptores, de los cuales no se llevan registros de medición.Los medidores instalados a la salida de la planta se encuentran actualmente en mal estado. A nivel de micromedición se establece que la cobertura de micromedición instalada es del 98% y que el índice de micromedición efectiva, es del 95%.
5.1.10 Indicadores
Tabla 10. Indicadores Sistema de Acueducto.
5.1.11 Recomendaciones del Plan Maestro
Para lograr un optimo funcionamiento de las redes de distribución es necesario realizar reposición de las redes de acueducto más antiguas, que se encuentran en mal estado, estas tuberías metálicas (hierro fundido, galvanizado, hierro dúctil) tienen muy disminuida su capacidad hidráulica y presentan fugas.
La longitud aproximada de redes que necesitan ser repuestas es de aproximadamente 1.1 km de longitud.
INDICADOR VALOR ACTUAL
Cobertura 95%
Micromedición (sobre el total de
conexiones domiciliarias) 100%
Pérdidas 34%
Funcionamiento del sistema
En términos generales, puede concluirse que algunos de los componentes del acueducto urbano de Jericó, presenta algún tipo de problema o necesidad, que debe resolverse o suplirse, para optimizar la funcionalidad del sistema y garantizar una vida útil remanente de
25 años como mínimo. Especial atención merece el estudio de fuentes alternativas de abasto de agua que permitan enfrentar
eventuales contingencias en las fuentes actuales. Calidad (agua apta para consumo
humano)
Los reportes de la Dirección Seccional de Salud de Antioquia indican periodos con agua potable y periodos con agua no potable
5.2 SISTEMA DE ALCANTARILLADO
El sistema de alcantarillado del municipio de Jericó, funciona como combinado, fue construido entre los años de 1981 y 1985, tiene una longitud de 11.965 m en tuberías de concreto y PVC de Ø6” a Ø36”.
Según el Plan Maestro de Acueducto y Alcantarillado el 44 % del total de las redes no tienen la capacidad hidráulica para transportar y evacuar las aguas lluvias. Cuenta además con 183 cámaras de inspección y 237 sumideros, que se encuentran en buen estado.
Recientemente se construyeron 3 plantas de tratamiento de agua residual las cuales tratan un porcentaje significativo de las aguas residuales producidas en el municipio (95%).
A pesar de que el alcantarillado está en buen estado hay que mantener un programa de mantenimiento de los diferentes elementos que componen el sistema.
5.2.1 Redes de Alcantarillado Existentes
En el Plan Maestro se efectuó el catastro de redes existentes en el año 2003, para la fecha de elaboración del presente Diagnóstico (2007) algunos de los interceptores y colectores proyectados se encontraban recién construidos por lo cual se recomienda efectuar una actualización al catastro de redes de alcantarillado. Las Tablas 11 y 12 siguientes resumen el catastro de redes efectuado en el año 2003 por Sanear Ltda y discriminación de las tuberías por diámetro.
Tabla 11. Resumen catastro Sistema de Alcantarillado.
Fuente: PMAA- Sanear Ltda-2003
Tabla 12. Resumen de tuberías por diámetro.
Diámetro Longitud total por
diámetro Insuficiencia hidráulica por diámetro [pulgadas] [m] [%] [m] [%] 6 339,8 2,8 127,0 1,1 8 6.226,6 52,0 2.652,3 22,2 10 1.609,4 13,5 891,8 7,5 12 1.565,9 13,1 695,4 5,8 14 291,0 2,4 95,5 0,8 15 1.307,3 10,9 760,9 6,4 16 0,0 0,0 0,0 0,0 18 168,7 1,4 75,1 0,6 20 0,0 0,0 0,0 0,0 21 170,4 1,4 0,0 0,0 24 179,5 1,5 2,7 0,0 36 106,7 0,9 22,3 0,2 TOTAL 11.965,2 100,0 5.322,9 44,5 [ha] [%] [m] [%] [m] [%] [m] [%] [m] [%] 1 10,64 47,20 2.891 53,66 1.975 36,66 0 0,00 916 17,00 2 0,40 1,77 62 1,15 9 0,17 0 0,00 53 0,98 4 4,56 20,23 1.122 20,82 730 13,55 0 0,00 392 7,28 5 2,76 12,24 678 12,58 115 3,56 0 0,00 563 9,02 11 4,18 18,54 635 11,79 128 2,38 189 3,51 318 5,90 SUBTOTAL 5 22,54 100,00 5.388 100 2.957 56,3 189 3,5 2.242 40,2 6 15,09 99,60 3.608 98,63 1.540 43,77 0 0,00 2.068 54,87 7 0,06 0,40 50 1,37 50 1,37 0 0,00 0 0,00 SUBTOTAL 2 15,15 100 3.658 100 1.590 45,13 0 0,00 2.068 54,87 3 0,63 20,13 170 21,28 170 21,28 0 0,00 0 0,00 12 2,50 79,87 629 78,72 263 32,92 0 0,00 366 45,81 SUBTOTAL 2 3,13 100 799 100 433 54,19 0 0,00 366 45,81 13 1,05 44,12 291 41,45 291 41,45 0 0,00 0 0,00 14 1,33 55,88 411 58,55 411 58,55 0 0,00 0 0,00 SUBTOTAL 2 2,38 100 702 100 702 100 0 0,00 0 0,00 Séptico Urb. Aldea 0,58 19,02 311 21,95 311 21,95 0 0,00 0 0,00 8 0,00 0,00 127 8,96 127 8,96 0 0,00 0 0,00 9 0,00 0,00 194 13,69 194 13,69 0 0,00 0 0,00 10 1,87 61,31 522 36,84 138 15,88 0 0,00 384 20,96 15 0,60 19,67 263 18,56 0 0,00 0 0,00 263 18,56 SUBTOTAL 5 3,05 100 1.417 100 770 60,48 0 0,00 647 39,52 TOTAL 16 46,25 100 11.964 100 6.452 53,93 189 1,58 5.323 44,49 DISTRITO (Nº y Nombre) SISTEMA (Nº)
CARACTERISTICAS DE LAS REDES DE ALCANTARILLADO Redes Insuficientes ÁREAS
TRIBUTARIAS Subtotal redes Redes Buenas Redes Malas
1. Sistemas Tributarios de quebrada Bayadales 5. Sistemas Independientes 4. Sistemas tributarios Quebrada La Tenería 3. Sistemas tributarios Quebrada Pinillos 2. Tributarios Q. El Matadero
5.2.1.1 Distrito Nº 1: Sistemas afluentes de la quebrada Bayadales
Este Distrito que tiene un área tributaria de 22,55 ha, involucra cinco sistemas que vierten sus aguas sobre la quebrada Bayadales. Está constituido por 5.388m de redes de alcantarillado, de los cuales 1907m (38%) no tienen capacidad hidráulica para transportar las aguas combinadas en épocas de invierno.
5.2.1.2 El sistema Nº 1 Estadio, San Vicente, La Comba y la Pollita o San Francisco
Este sistema, que tiene 2.891 m en tuberías de concreto en diámetros entre Ø8” y Ø24”, recoge un área tributaria de 10.64 ha. El sistema descarga las aguas combinadas a una estructura en canal abierto que se encuentra en buen estado.
5.2.1.3 El sistema Nº 2 Carrera 3 sector calle del Liceo
Este pequeño sistema recoge un área combinada de 0,40ha y está constituido por dos tramos, los cuales inician en la carrera 3 entre el peatonal de la calle 10 y la quebrada Bayadales. Tiene una longitud de 62 m. de tubería en concreto y descarga por la margen derecha de la quebrada, al frente del botadero del sistema 1.
5.2.1.4 El sistema No. 11 Avenida del Liceo sector Occidental
En este sistema hay dos tuberías en concreto de diámetro Ø10”, las cuales se encuentran en mal estado, presentan infiltraciones y además no están alineadas. En el MH82 entra una tubería de Ø12” que ingresa a la red las aguas lluvias que aporta una vaguada. El área tributaria de este sistema es de 4.18 ha. y la red de alcantarillado tiene 13 tramos (635 m) en tuberías con diámetros entre Ø8” y Ø15”.
Este sistema recibe las aguas combinadas del sector del Liceo y recibe las aguas lluvias deunavaguadasignificativa,tieneuntotal de 9 cámaras de inspección, de las cuales cinco no tienen cañuela y dos no tienen anillo, además las cámaras no tienen peldaños; existen 18 sumideros todos en buen estado.
5.2.1.5 El sistema No. 4 Parque – Catedral. Centro Histórico y Comercial
Este sistema tiene 20 tramos (1.122m) en redes de concreto con diámetros entre Ø8” y Ø15”. De las 14 cámaras de inspección de este sistema cuatro no poseen cañuela y el resto se encuentran en buen estado. Ninguna de las cámaras tiene peldaños. Los 30 sumideros encontrados están en buen estado.
El sistema capta 4,56ha de área tributaria, recogiendo las aguas combinadas de gran parte del sector comercial ubicado alrededor del parque.
5.2.1.6 El sistema No. 5 Comando de la Policía
La red del sistema está constituida por 15 tramos (678 m) en tuberías de concreto con diámetros entre Ø8" y Ø15”, además se inspeccionaron 8 cámaras, cuenta con 17 sumideros en buen estado
5.2.1.7 Distrito No. 2 Sistemas afluentes de la quebrada El Matadero
Este Distrito, que tiene un área tributaria de 15,15 ha, descarga sus aguas combinadas sobre la quebrada La Merced la cual cambia de nombre cuando pasa por el Matadero, tomando dicho nombre. Además se convierte en la fuente principal urbana pues todas las quebradasconfluyenaella.
5.2.1.8 El sistema No. 6 Matadero
Es el sistema más representativo de aguas combinadas en el área urbana, con 15,09 ha, querepresentanel31,2% deltotal del sistema urbano existente, recogiendolossectores del Seminario, Rondinela, Alto de Rodulfa, Las Quebraditas, Rincón Santo y Urbanización Los Sauces; para lo cual cuenta con 85 tramos (3.608 m) en tuberías de concreto con diámetros entre Ø8” y Ø36”, además de 66 cámaras de inspección y 92 sumideros.
5.2.1.9 El sistema No. 7 Carrera 7 con quebrada La Merced
Este pequeño alcantarillado consta de un tramo que recoge las aguas combinadas de unas pocas viviendas de la carrera 7 (sector las quebraditas) y descarga por la margen izquierda de la quebrada La Merced. No posee cámaras de inspección, debido a que el arranque es un tramo ciego TC6. El tramo tiene una longitud aproximada de 50 m en Ø8” en concreto y con capacidad hidráulica suficiente. Su área tributaria es de 0,06 ha.
5.2.1.10 Distrito No. 3: Sistemas afluentes de la quebrada Pinillos desde el Hospital hasta El Faro por la carrera 5
Lossistemas 3 y 12 de esteDistrito,quetieneunárea tributaria de 3,13 ha, descargan sus aguas combinadassobrelaquebradaPinillosalsuroccidenteurbano. Las características y estadodefuncionamientodelosdossistemasdeeste Distrito, se describen a continuación:
5.2.1.11 El sistema No. 3 Carreras 5 con entre calle 10 y Quebrada Pinillos
Este sistema consta de dos tramos y recoge 0,63 ha en la carrera 5 entre la calle 10 y el cruce con la quebrada Pinillos. Tiene una longitud de 170 m en concreto, con diámetro de Ø8”, ambos tramos tienen capacidad hidráulica suficiente. El sistema tiene 2 cámaras de inspección y 9 sumideros que se hallaron en buen estado.
