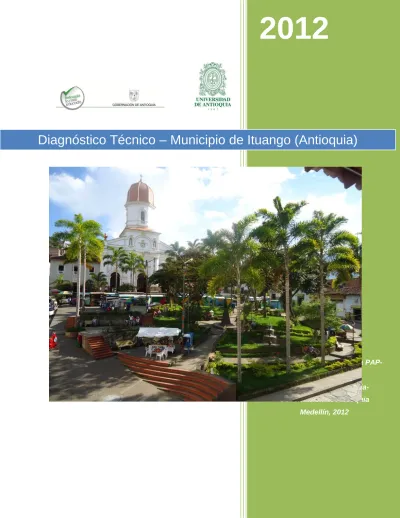

Gerencia Asesora Programa PAP-PDA
Universidad de Antioquia- Gobernación de Antioquia
Medellín, 2012
2
TABLA DE CONTENIDO
TABLA DE CONTENIDO ... 2
1. INTRODUCCION ... 8
2. UBICACIÓN GENERAL DEL MUNICIPIO DE ITUANGO ... 9
3. METODOLOGÍA DE RECOPILACIÓN DE INFORMACIÓN... 10
3.1 TRABAJO DE CAMPO ... 10
3.2 INFORMACIÓN SECUNDARIA ... 10
4. ASPECTOS DEMOGRÁFICOS ... 11
4.1 DATOS DE POBLACIÓN ACTUAL ... 11
4.2 PROYECCIÓN DE LA POBLACIÓN ... 11
4.2.1 Métodos para la proyección de la población ... 12
4.3 PROYECCIÓN DE LA POBLACIÓN PARA LA CABECERA URBANA DEL MUNICIPIO DE ITUANGO ... 14
4.4 NIVEL DE COMPLEJIDAD ACTUAL ... 20
5. SERVICIOS PÚBLICOS DOMICILIARIOS DE ACUEDUCTO, ALCANTARILLADO Y ASEO ... 20
6. DIAGNÓSTICO TÉCNICO DE LOS SISTEMAS ACTUALES DE PRESTACIÓN DE LOS SERVICIOS EN EL MUNICIPIO DE ITUANGO ... 20
6.1 SISTEMA DE ACUEDUCTO ... 20
Fuente: Información Acueductos y Alcantarillados Sostenibles S.A. ... 21
6.1.1 Fuentes de Abastecimiento ... 21
6.1.2 Sistema de Captaciones ... 23
6.1.3 Aduccion Captacion – Desarenador ... 27
6.1.4 Desarenador ... 30
6.1.5 Conducción Desarenador Planta de Tratamiento ... 32
6.1.6 Planta de Tratamiento ... 32
3
6.1.8 Macromedición ... 50
6.1.9 Micromedición ... 51
6.1.10 Indicadores para el sistema de acueducto ... 52
6.1.11 Capacidades instaladas y requeridas para los componentes del sistema de acueducto ... 52
6.1.12 Recomendaciones del Plan Maestro de Acueducto y Alcantarillado y medidas a proyectar para el sistema de acueducto en la cabecera urbana del municipio de Ituango ... 54
6.2 SISTEMA DE ALCANTARILLADO ... 58
6.2.1 Fuente Receptora ... 59
6.2.2 Redes de Alcantarillado Existentes: ... 59
6.2.3 Planta de Tratamiento de Aguas Residuales ... 62
6.2.4 Características de las aguas residuales ... 64
6.2.5 Indicadores del sistema de alcantarillado ... 66
6.2.6 Resumen sistema de alcantarillado ... 66
6.2.7 Recomendaciones del Plan Maestro de Acueducto y Alcantarillado y medidas a proyectar para el sistema de alcantarillado en la cabecera urbana del municipio de Ituango. ... 67
6.3 SISTEMA DE ASEO ... 67
6.3.1 Producción de Residuos Sólidos ... 68
6.3.2 Recolección y Transporte ... 69
6.3.3 Residuos Hospitalarios y Peligrosos ... 69
6.3.4 Barrido de Vías y Áreas Publicas ... 70
6.3.5 Manejo Integral de los Residuos Solidos ... 70
6.3.6 Disposición Final ... 72
6.3.7 Proyecto de Regionalización ... 72
6.3.8 Indicadores del sistema de aseo ... 72
7. Medidas a proyectar para el sistema de aseo, en el municipio de Ituango ... 73
4
LISTADO DE TABLAS
Tabla 1 Métodos de cálculo permitidos para proyección de población según el nivel de
complejidad del sistema ... 11
Tabla 2 Periodos de diseño para planes maestros de acueducto y alcantarillado ... 12
Tabla 3 Crecimiento de la población de acuerdo con los censos del DANE para Ituango 14 Tabla 4 Obtención de las tasas intercensales de crecimiento de la población en la cabecera urbana del municipio de Ituango ... 16
Tabla 5 Obtención de las tasas intercensales de crecimiento en las áreas urbanas de la subregión Norte ... 16
Tabla 6 Tasas anuales de suscriptores ... 17
Tabla 7 Histórico de los suscriptores residenciales ... 17
Tabla 8 Capacidad hotelera de la zona urbana ... 18
Tabla 9 Proyección de la población total ... 19
Tabla 10 Número de usuarios por cada servicio a mes de mayo de 2012 ... 21
Tabla 11 Aforo de fuentes de abastecimiento sistema de acueducto ... 21
Tabla 12 Caudales medios Quebrada San Luis ... 22
Tabla 13 Caudales medios Quebrada Batea Mojada ... 23
Tabla 14 Análisis que se realizan al agua cruda, sedimentada, filtrada y tratada en el laboratorio de la planta de tratamiento de agua potable ... 38
Tabla 15 Dimensiones tanques de almacenamiento ... 39
Tabla 16 Longitudes y diámetros redes de distribución ... 41
Tabla 17 Tuberías existentes y proyectadas redes de distribución ... 43
Tabla 18 Ubicación válvulas existentes y proyectadas en la red de distribución ... 43
Tabla 19 Total válvulas existentes y proyectadas en la red de distribución ... 47
Tabla 20 Válvulas e hidrantes en los circuitos de la red de distribución ... 48
Tabla 21 Relación de hidrantes existentes y proyectados en la red de distribución ... 49
Tabla 22 Presiones obtenidas ... 50
Tabla 23 Estado y Eficiencia de la micromedicion de enero a mayo de 2.012 ... 52
Tabla 24 Indicadores del sistema de acueducto ... 52
Tabla 25 Resumen de la capacidad instalada y requerida para el acueducto del casco urbano del municipio de Ituango ... 53
Tabla 26 Longitud de la tubería a optimizar en las redes de alcantarillado del municipio de Ituango ... 58
5
Tabla 27 Características Principales del Sistema de Recolección y Transporte de las ARU
del Municipio de Ituango ... 61
Tabla 28 Dimensiones Generales de los Lechos de Secado ... 64
Tabla 29 Monitoreo de fuentes y aguas residuales, datos del monitoreo descarga ... 65
Tabla 30 Parámetros medidos en el laboratorio ... 65
Tabla 31 Resultados de carga contaminante ... 66
Tabla 32 Indicadores del sistema de alcantarillado ... 66
Tabla 33 Resumen sistema de alcantarillado ... 66
Tabla 34 Medidas a proyectar para el sistema de alcantarillado ... 67
Tabla 35 Indicadores del servicio de aseo ... 72
Tabla 36Resumen del servicio se aseo en el casco urbano del municipio de Ituango... 73
Tabla 37 Medidas a proyectar para el servicio de aseo ... 73
Tabla 38 Presupuestos de los servicios de acueducto, alcantarillado y aseo ... 74
Tabla 39 Índice de Costos de la Construcción de Vivienda (ICCV) ... 76
6
LISTADO DE FOTOS
Foto 1 Estructura de captación Media Falda ... 23
Foto 2 Estructura de captación Alto de los Giles ... 24
Foto 3 Sistema de captación Batea Mojada ... 25
Foto 4 Captación quebrada La Peña ... 25
Foto 5 Captación quebrada La Reja ... 26
Foto 6 Captación quebrada Chapinero 1 ... 27
Foto 7 Captación quebrada Chapinero 2 y Chapinero 3 ... 27
Foto 8 Daño en tubería en una caja de quiebre ... 28
Foto 9 Recorrido de la tubería por terreno vulnerable a la erosión ... 29
Foto 10 Trabajos que se deben realizar a la tubería de aducción debido al terreno erosionable ... 29
Foto 11 Desarenador Media Falda ... 31
Foto 12 Desarenador Alto de los Giles ... 32
Foto 13 Planta de Tratamiento de Agua Potable ... 33
Foto 14 Estructura de entrada del agua a la PTAP en la que se puede observar que llega el agua de cada una de las fuentes que se encuentran operando ... 33
Foto 15 Sistema de aforo del agua que ingresa a la PTAP ... 34
Foto 16 Estructura de Floculación ... 35
Foto 17 Estructura de sedimentación ... 35
Foto 18 Estructura de filtración ... 36
Foto 19 Sistema de cloración ... 37
Foto 20 Caseta de operación y laboratorio ... 37
Foto 21 Tanque de almacenamiento de la Planta de Agua Potable ... 40
Foto 22 Tanque de almacenamiento Peñitas ... 41
Foto 23 Toma de las presiones en la red urbana ... 50
Foto 24 Macromedidor instalado en el tanque de almacenamiento de la Planta de Tratamiento de agua potable ... 51
Foto 25 Macromedidor instalado en el tanque de almacenamiento Peñitas ... 51
Foto 26 Punto de vertimiento de las aguas residuales Katios ... 64
Foto 27 Sistema de disposición de los residuos solidos ... 67
Foto 28 Adecuación nueva plataforma para la disposición de los residuos ... 68
Foto 29 Sistema de tratamiento de lixiviados ... 68
Foto 30 Vehículo recolector de los residuos solidos ... 69
Foto 31 Barrido de vías y áreas públicas ... 70
Foto 32 Separación de los residuos solidos ... 71
7
LISTADO DE ILUSTRACIONES
Ilustración 1 Ubicación del municipio de Ituango ... 9 Ilustración 2 Comportamiento del caudal instalado y requerido a lo largo del horizonte de diseño ... 53
8 1. INTRODUCCION
El Programa Agua para la Prosperidad, liderado por el Gobierno Nacional, es la nueva estrategia para atender las necesidades en materia de agua potable y saneamiento básico en el país; a través de este se busca asegurar mecanismos eficientes en la prestación de los servicios de acueducto, alcantarillado y aseo; acelerar la ejecución de los recursos con que cuenta el sector, generar esquemas idóneos de financiamiento, sostenibilidad y promoción de la regionalización. Se busca vincular en su totalidad los municipios, para que hagan parte del programa y logren acceder a recursos financieros de una manera más rápida.
Los objetivos principales del Programa son: Incrementar la cobertura de los servicios, mejorar la calidad del agua para consumo humano, aumentar el tratamiento de aguas residuales, mejorar la gestión integral de residuos sólidos, proteger cuencas abastecedoras y fortalecer la prestación de los servicios públicos.
La Gobernación de Antioquia como ente territorial, entra a participar en el Programa Agua para la Prosperidad, con el objeto de aumentar los indicadores de calidad, continuidad y cobertura, en la prestación de los servicios de acueducto, alcantarillado y aseo, con la vinculación de 60 municipios en la actualidad.
Como líder del Programa se designa a la Gerencia de Servicios Públicos, quien ejerce la función de Gestor; y quien a su vez, contrata con la Universidad de Antioquia, la Gerencia
Asesora de este Programa, mediante convenio interadministrativo, establecido en el
Contrato Proyecto PDA ASCON11-172 de 2011, suscrito entre la Universidad de Antioquia y la Gobernación. En la actualidad se está ejecutando la etapa de Diagnóstico Técnico de los sesenta municipios que hacen parte del Programa Agua para la Prosperidad en Antioquia.
Esta etapa de actualización de los diagnósticos, es esencial para identificar las necesidades de los municipios y posteriormente priorizar los proyectos de acuerdo a lo identificado; y así definir la inversión requerida para cada uno; con el objeto de aumentar los indicadores de cobertura, calidad y continuidad.
El informe de esta etapa de diagnóstico, se presenta por municipio, con el fin de dar una mayor claridad de las necesidades particulares de cada uno. A continuación se presenta la actualización del municipio de Ituango, realizado por la Gerencia Asesora del Programa
9
Agua Para la Prosperidad, en el cual se describen los aspectos generales del municipio, de la infraestructura existente, su funcionamiento y operación para cada uno de los sistemas.
2. UBICACIÓN GENERAL DEL MUNICIPIO DEITUANGO
Ituango es un municipio de Colombia, situado en la subregión Norte del departamento de Antioquia. Limita por el norte con el municipio de Tarazá y el departamento de Córdoba, por el este con los municipios de Valdivia y Briceño, por el sur con Briceño, Toledo y Peque y por el oeste con los municipios de Dabeiba y Mutatá. Su cabecera está a 195 kilómetros de la capital de Antioquia, Medellín.
10
3. METODOLOGÍA DE RECOPILACIÓN DE INFORMACIÓN
3.1 TRABAJO DE CAMPO
Los días 31 de mayo, 1 y 2 de junio se realizó una visita en la que inicialmente se llevó a cabo una reunión con el señor alcalde Jaime Elías Montoya y posteriormente con la gerente de las Empresas Publicas de ItuangoSandra Milena Betancourt Posada quien se encarga del servicio de aseo.
De igual manera conla empresa Acueductos y Alcantarillados Sostenibles S.A quien se encarga de los servicios de acueducto y alcantarillado.
En compañía del personal de AASSA que es el operador que presta los servicios de acueducto y alcantarillado en el casco urbano del Municipio se hizo la visita a las captaciones de agua para el consumo de la población, la Planta de Tratamiento de agua potable y los tanques de almacenamiento, en compañía del personal de la Empresas Publicas de Ituango se hizo la visita al relleno sanitario. Ademásde recoger información técnica y administrativa para cada uno de los servicios de acueducto, alcantarillado y aseo, se realizó un registro fotográfico el cual aparece a lo largo del informe.
3.2 INFORMACIÓN SECUNDARIA
Para dar cumplimiento con las metas del diagnóstico se llevó a cabo la consecución y evaluación de la información existente de cada uno de los componentes de los sistemas de acueducto, alcantarillado y aseo; además de ser objeto de verificación en la visita de campo. La revisión de la información secundaria, se orientó al análisis detallado en orden cronológico de todos los documentos desarrollados hasta la fecha, que han incluido, de forma directa e indirecta, aspectos relacionados con los componentes de los sistemas evaluados y así seleccionar la información útil que sirva como base para el desarrollo del diagnóstico en el municipio.
11
Entre los documentos generales relacionados se encuentran el Plan Maestro de Acueducto y Alcantarillado del año 2008,el Plan de Saneamiento y Manejo de Vertimientos 2008, el Plan de Gestión Integral de Residuos Sólidos 2005-2007, en el momento la actualización del Plan de Gestión Integral de Residuos sólidosestá pendiente para revisión por Corantioquia, alguna información de la actualización del Plan Maestro de Acueducto y Alcantarillado de mayo de 2012 y otros estudios que permitan conocer aspectos socioeconómicos de los servicios de acueducto, alcantarillado y aseo, relacionados con la cobertura y usuarios.
4. ASPECTOS DEMOGRÁFICOS
La población es un dato fundamental para el diseño de los sistemas de acueducto y saneamiento básico en un municipio o región ya que es el insumo para poder proyectar y definir los aspectos técnicos y económicos que permitan a la población gozar de los recursos como el agua para su consumo.
4.1 DATOS DE POBLACIÓN ACTUAL
Para el dato de la población actual se cuenta con la informacióndel Departamento Administrativo Nacional de Estadística (DANE) que para el año de 2.012 proyecta una población de5.882 habitantes para la zona urbana, también se cuenta con la población reportada del SISBEN a mayo de 2012 que son 6.007 habitantes.
4.2 PROYECCIÓN DE LA POBLACIÓN
El período de diseño para el cual se realizan las proyecciones de población se determina de acuerdo con los métodos de cálculo permitidos que se pueden observar en la Tabla 1 y al nivel de complejidad actual que se puede observar en la Tabla 2 de acuerdo con la población obtenida.
Tabla 1 Métodos de cálculo permitidos para proyección de población según el nivel de complejidad del sistema
Método por emplear
Método de complejidad del sistema
Bajo Medio Medio alto Alto
12
Geométrico X X X X
Wappaus X X X X
Grafico X X X
Exponencial X X X
Fuente: Reglamento de Agua Potable y Saneamiento Básico (RAS 2000)
Tabla 2 Periodos de diseño para planes maestros de acueducto y alcantarillado
Nivel de complejidad del sistema
Planes maestros y diseños conceptuales
Acueducto Alcantarillado
Bajo 15 años 15 años
Medio 20 años 20 años
Medio alto 25 años 25 años
Alto 30 años 30 años
Fuente: Reglamento de Agua Potable y Saneamiento Básico (RAS 2.000)
Para la proyección de la población se sugiere hacerla todos los métodos y luego elegir uno teniendo en cuenta las características propias de la región y su actividad económica.
4.2.1 Métodos para la proyección de la población
Método Aritmético
Éste método supone que la población aumenta linealmente con una tasa constante de crecimiento o decrecimiento uniforme, a la misma velocidad y con incrementos anuales constantes. Asume que la población tiene un crecimiento balanceado por la emigración y la mortalidad. Es aplicable sólo a pequeñas comunidades, en especial rurales y a ciudades grandes con crecimiento muy estabilizado con dificultad de expansión y escaso desarrollo económico. El método utiliza la siguiente ecuación.
13
Pf = Población (habitantes) correspondiente al año para el que se quiere proyectar la población
Puc = Población (habitantes) correspondiente al último año censado con información del último censo
Pci = Población (habitantes) correspondiente al censo inicial con información
Tuc = Año correspondiente al último censo con información
Tci = Año correspondiente al censo inicial con información
Tf = Es el año al cual se quiere proyectar la información
Método Geométrico
Es útil en poblaciones que muestren una importante actividad económica, que generan un apreciable desarrollo y que poseen importantes áreas de expansión, las cuales pueden ser dotadas de servicios públicos sin mayores dificultades. El método utiliza la siguiente ecuación.
Dónde:
Pf = Población (habitantes) correspondiente al año para el que se quiere proyectar la población
Puc = Población (habitantes) correspondiente al último año censado con información del último censo
r = Tasa de crecimiento geométrico
Tuc = Año correspondiente al último censo con información
14
Método Exponencial
La utilización de éste método requiere conocer por lo menos tres censos para poder determinar el promedio de la tasa de crecimiento de la población, en donde el último censo corresponde a la proyección del DANE. Se recomienda su aplicación a poblaciones que muestren apreciable desarrollo y que posean abundantes áreas de expansión. Las siguientes ecuaciones son las empleadas por éste método.
Donde K es la tasa de crecimiento de la población, la cual se calcula como el promedio de las tasas calculadas cada para de censos
Pcp = Población del censo posterior
Pa = Población del censo anterior
Tcp = Año correspondiente al censo posterior
Tca = Año correspondiente al censo anterior
Ln= Logaritmo natural o neperiano
4.3 PROYECCIÓN DE LA POBLACIÓN PARA LA CABECERA URBANA DEL
MUNICIPIO DE ITUANGO
Para la proyección de la población se tiene en cuenta la población de los censos del DANE, que se pueden observar en la siguiente tabla:
Tabla 3 Crecimiento de la población de acuerdo con los censos del DANE para Ituango
15 Julio 15 de 1964 3.550 Octubre 24 de 1973 4.268 Octubre 15 de 1985 4.241 Octubre 15 de 1993 6.201 Noviembre 11 de 2005 6.016
16
4.3.1. Obtención de la tasa de crecimiento de la población
Inicialmente se obtiene la tasa intercensal de crecimiento de la población en la que se puede observar que las tasas son variables y que hay tasas negativas, por lo que se puede evaluar la tasa de crecimiento con respecto a la subregión Norte, arrojando una tasa de 1,8, la tasa de crecimiento también puede evaluar con el número de usuarios en los últimos años.
Tabla 4 Obtención de las tasas intercensales de crecimiento de la población en la cabecera urbana del municipio de Ituango
Censos DANE Tasas de crecimiento
Año Población Fuente r k i
1.964 3.550 DANE 2,068 0,020 2,041
1.973 4.268 DANE -0,053 -0,001 -0,053
1.985 4.241 DANE 4,863 0,047 4,693
1.993 6.201 DANE -0,252 -0,003 -0,252
2.005 6.016 DANE
Fuente: Información DANE y Equipo técnico PDA-APP
Tabla 5 Obtención de las tasas intercensales de crecimiento en las áreas urbanas de la subregión Norte
Censos DANE Tasas de crecimiento
Año Población Fuente r k i
1.964 58.209 DANE 1,150 0,011 1,142
1.973 64.517 DANE 0,612 0,006 0,610
1.985 69.418 DANE 2,221 0,022 2,191
1.993 82.755 DANE 1,804 0,018 1,781
2.005 102.562 DANE
17
Tabla 6 Tasas anuales de suscriptores
Año Suscriptores totales Tasa de crecimiento, (método geométrico), R (%)
1.998 4,120 4,12 1.999 0,839 0,84 2.000 1,011 1,01 2.001 0,530 0,53 2.002 0,703 0,70 2.003 2,384 2,38 2.004 3,350 3,35 2.005 1,484 1,48 2.006 1,462 1,46 2.007 1,814 1,81 2.008 2,673 2,67 2.009 1,685 1,68 2.010 4,719 4,72 2.011 Promedio 2,059
Fuente: Información AASSA y Equipo técnico PDA-APP
Evaluando el crecimiento con respecto al número de suscriptores de acueducto se obtiene una tasa de crecimiento de 2.059%, que es la tasa adoptada para el crecimiento dela población.
Obtención de la población actual
Para la población actual se tiene en cuenta el número de suscriptores residenciales y la población del censo al 2.005 (6.016), con lo que se puede obtener la densidad habitacional.
Tabla 7 Histórico de los suscriptores residenciales
Año Suscriptores Residenciales
2.005 1.516 2.006 1.544 2.007 1.573 2.008 1.597 2.009 1.639 2.010 1.661 2.011 1.745 Densidad habitacional 3,968
18
Densidad habitacional: 3,896, para una población de 7.083 habitantes para el año 2.012
Para la población flotante para el año 2.012 se tiene en cuenta que el proyecto Hidroituango está por fuera de la cabecera urbana lo mismo que el alojamiento en campamentos con todas necesidades básicas del personal que labora actualmente en las obras del proyecto, este personal que sale de descanso de las labores que se realizan actualmente para el proyecto puede llegar al municipio los fines de semana por lo que ya se tiene en cuenta con la capacidad hotelera con que se cuenta en la cabecera urbana municipal que es el principal factor para la definición de la población flotante, además se tuvo en cuenta la conformación de un nuevo hotel o en dado caso el alojamiento en casas de familia, esta cantidad se redondeó a 200 personas.
Tabla 8 Capacidad hotelera de la zona urbana
Nombre del establecimiento Número de habitaciones
Hotel Portofino 28 Casa Verde 10 El Roble 20 Residencias Leo 8 Hotel Gloria 9 Hotel La Casona 13 Hotel Ituango 14 Hotel Peatonal 25
Alojamiento en casas de familia y en caso de
ampliación de los hoteles 35
TOTAL 162
Fuente: Trabajo de campo de la consultoría del Plan Maestro de Acueducto y Alcantarillado, enero de 2008. Equipo técnico APP
Proyección de la población total
Teniendo en cuenta que el método de proyección aritmético es aplicable a pequeñas comunidades, en especial rurales y a ciudades grandes con crecimiento muy estabilizado (caso contrario para el Municipio de Ituango), se descartaron los resultados de éste método. Por otro lado, los métodos geométrico y exponencial se consideran válidos para éste tipo de poblaciones, se tiene que para los fines prácticos del estudio, se adoptan los resultados del método geométrico que es útil en poblaciones que muestren una importante actividad económica, que generan un apreciable desarrollo y que poseen importantes áreas de expansión como es el caso de Ituango por lo tanto, la población
19
proyectada para el final del período de diseño (25 años), para el año 2.037 es de 12.125 habitantes.
Tabla 9 Proyección de la población total
AÑO Método Población
flotante 2,06% Población total Aritmético Geométrico Exponencial Wappaus
Tasa 2,06 0,0206 0,0206 0,0206 2,06 2.012 7.083 7.083 7.083 7.083 200 7.283 2.013 7.111 7.229 7.231 7.085 204 7.433 2.014 7.138 7.378 7.381 7.086 208 7.587 2.015 7.165 7.530 7.535 7.088 213 7.743 2.016 7.192 7.685 7.692 7.089 217 7.902 2.017 7.219 7.844 7.852 7.091 221 8.065 2.018 7.246 8.005 8.015 7.092 226 8.231 2.019 7.273 8.170 8.182 7.094 231 8.401 2.020 7.300 8.338 8.352 7.095 235 8.574 2.021 7.327 8.510 8.526 7.097 240 8.750 2.022 7.354 8.685 8.703 7.098 245 8.930 2.023 7.381 8.864 8.884 7.100 250 9.114 2.024 7.408 9.047 9.069 7.101 255 9.302 2.025 7.435 9.233 9.258 7.102 261 9.494 2.026 7.462 9.423 9.451 7.104 266 9.689 2.027 7.489 9.617 9.647 7.105 272 9.889 2.028 7.516 9.815 9.848 7.107 277 10.092 2.029 7.543 10.017 10.053 7.108 283 10.300 2.030 7.570 10.224 10.262 7.110 289 10.512 2.031 7.597 10.434 10.476 7.111 295 10.729 2.032 7.624 10.649 10.694 7.113 301 10.950 2.033 7.652 10.868 10.916 7.114 307 11.175 2.034 7.679 11.092 11.143 7.116 313 11.405 2.035 7.706 11.321 11.375 7.117 320 11.640 2.036 7.733 11.554 11.612 7.119 326 11.880 2.037 7.760 11.792 11.853 7.120 333 12.125 2.038 7.787 12.034 12.100 7.122 340 12.374 2.039 7.814 12.282 12.352 7.123 347 12.629 2.040 7.841 12.535 12.609 7.124 354 12.889
20
AÑO Método Población
flotante 2,06% Población total Aritmético Geométrico Exponencial Wappaus
Tasa 2,06 0,0206 0,0206 0,0206 2,06
2.041 7.868 12.793 12.871 7.126 361 13.155 2.042 7.895 13.057 13.139 7.127 369 13.425
Fuente: Equipo técnico PDA- APP
4.4 NIVEL DE COMPLEJIDAD ACTUAL
De acuerdo con lo establecido por el RAS/2000, y que en este caso se está teniendo en cuenta sólo a la zona urbana del Municipio de Ituango que para el año 2.037 se encuentra con una población entre 2.501 y 12.500 habitantes, se concluye que el nivel de complejidad actual del sistema corresponde a NIVEL DE COMPLEJIDAD MEDIO.
5. SERVICIOS PÚBLICOS DOMICILIARIOS DEACUEDUCTO, ALCANTARILLADO
Y ASEO
Los servicios de Acueducto y Alcantarillado del área urbana del municipio de Ituango son prestados por el operador de servicios Acueductos y Alcantarillados Sostenibles S.A (ASSA), desde el año 1997 mediante la cesión del contrato por parte de Acuantioquia para su operación.
El servicio de Aseo es prestado por las Empresas Publicas de Ituango, desde el año 2008 mediante el acuerdo número 006 del25 de marzo de 2008.
6. DIAGNÓSTICO TÉCNICO DE LOS SISTEMAS ACTUALES DE PRESTACIÓN
DE LOS SERVICIOS EN EL MUNICIPIO DE ITUANGO
6.1 SISTEMA DE ACUEDUCTO
El sistema de acueducto funciona por gravedad y según la información suministrada por AASSA tiene una cobertura del 100%, ya que los usuarios que faltan son de nuevos proyectos de viviendas.
Se tiene un catastro actualizado del número de usuarios por cada uno de los servicios que se prestan en la cabecera municipal, se cuenta con micromedicion instalada en todas las viviendas, el agua que se está entregando a la comunidad es potable con un IRCA del 0,00 en el periodo de abril a diciembre de 2011%.
21
El servicio se presta las 24 horas del día los 7 días de la semana.
Con respecto al sistema de acueducto de acuerdo con la información entregada por el ingeniero de zona José Antonio García hasta el momento no se ha ejecutado nada del Plan Maestro de Acueducto y Alcantarillado ni se han hecho proyectos con respecto al sistema de acueducto, lo que se ha realizado son reparaciones y expansiones a sectores nuevos.
Tabla 10 Número de usuarios por cada servicio a mes de mayo de 2012
AÑO SUSCRIPTORES
Acueducto Alcantarillado
2012 2.100 1.946
Fuente: Información Acueductos y Alcantarillados Sostenibles S.A.
6.1.1 Fuentes de Abastecimiento
Las fuentes de abastecimiento son las quebradas San Luis, La Peña, La Reja, Batea Mojada, Alto de Los Giles, de las cuales solo se están aprovechando San Luis que es la principal, Los Giles y Batea Mojada ya que el agua que se está aprovechando actualmente es suficiente para el consumo de la comunidad de acuerdo con la información suministrada por el personal de Acueductos y Alcantarillados Sostenibles S.A. por lo que no ha sido necesario utilizar las otras fuentes.
Con la elaboración del Plan Maestro de Acueducto y Alcantarillado en el año 2008, se hizo el aforo de cada una de las fuentes arrojando los caudales que aparecen en la siguiente tabla.
Tabla 11 Aforo de fuentes de abastecimiento sistema de acueducto
Quebrada Caudal de aforo (l/s)
San Luis 45.0
La Peña 1,0
Batea Mojada 1,8
Los Giles 4,7
Chapinero 4,9
22
Quebrada San Luis
La principal fuente de abastecimiento es la quebrada San Luis que nace en la cota 2.549 msnm, tiene una longitud desde su nacimiento hasta su desembocadura en la Quebrada Ituango de 8.375 m. Está quebrada antes de su confluencia con la Quebrada Ituango toma el nombre de Quebrada Singo, en la siguiente tabla se muestran los caudales medios de la quebrada, de acuerdo con la información extraída del Plan Maestro de Acueducto y Alcantarillado.
Tabla 12 Caudales medios Quebrada San Luis
Caudales Estaciones
Ituango El Palmar
Promedio 52,47 71,03
Máximo 161,90 397,34
Mínimo 7,39 17,61
Fuente: Plan Maestro de Acueducto y Alcantarillado 2008.
Para esta quebrada se cuenta con una concesión de aguas del 21 de agosto de 2007con una vigencia de 10 años y un caudal otorgado de 20 L/s, por lo que se encuentra vigente.
Quebrada Alto de los Giles
Esta es otra fuente de abastecimiento para el acueducto del casco urbano, de acuerdo con el estudio hidrológico realizado con el Plan Maestro de Acueducto y Alcantarillado puede alcanzar valores mínimos de 4 L/s, para esta quebrada se cuenta con una concesión de aguas del 1 de marzo de 2012con una vigencia de 10 años y un caudal otorgado de1,83 L/s, por lo que se encuentra vigente.
Quebrada Batea Mojada
Esta es la tercera fuente de abastecimiento para el acueducto del casco urbano, de acuerdo con el estudio hidrológico realizado con el Plan Maestro de Acueducto y Alcantarillado puede alcanzar valores mínimos de 1,4 L/s, para esta quebrada se cuenta con una concesión de aguas del 21 de agosto de 2007 con una vigencia de 10 años y un caudal otorgado de 0,52 L/s, por lo que se encuentra vigente, en la siguiente tabla se muestran los caudales medios de la quebrada, de acuerdo con la información extraída del Plan Maestro de Acueducto y Alcantarillado.
23
Tabla 13 Caudales medios Quebrada Batea Mojada
Caudales Estaciones
Ituango El Palmar
Promedio 10,07 13,63
Máximo 31,06 76,23
Mínimo 1,42 3,38
Fuente: Plan Maestro de Acueducto y Alcantarillado 2008. 6.1.2 Sistema de Captaciones
Captación sobre la quebrada San Luis
La captación Media Falda se encuentra sobre la quebrada San Luis, consiste en una bocatoma de fondo tipo dique en concreto reforzado en la visita se pudo observar que se encuentra en buen estado pero que necesita mantenimiento, esta estructura tiene una capacidad de 50 L/s y en el momento se están captando los 20 L/s otorgados por la corporación mediante una placa que se coloca entre las varillas.
El agua proveniente de esta captación llega directamente a la Planta de Tratamiento de Agua Potable.
De acuerdo con la información del Plan Maestro de Acueducto y Alcantarillado esta estructura está en buenas condiciones para seguirse utilizando.
24
Captación Alto de los Giles
La captación sobre la quebrada Los Giles, consiste en una bocatoma de fondo con rejilla, en la visita se pudo observar que está en buenas condiciones pero necesita mantenimiento, tiene una capacidad máxima de 13,9 l/s.
El agua proveniente de esta captación llega directamente a la Planta de Tratamiento de Agua Potable.
Foto 2 Estructura de captación Alto de los Giles
Captación Batea Mojada
La captación sobre la quebrada Batea Mojada consiste en una tubería cerrada y perforada que capta el agua de forma no convencional con una capacidad máxima de 12,8 L/s, de acuerdo con el Plan Maestro de Acueducto y Alcantarillado en época de verano esta estructura funciona con insuficiencia hidráulica por lo que requiere una estructura convencional, es decir bocatoma de fondo con rejilla y esto no se ha hecho.
El agua proveniente de esta captación llega directamente a la Planta de Tratamiento de Agua Potable.
25
Foto 3 Sistema de captación Batea Mojada
Captación quebrada La Peña
En el momento esta estructura no se encuentra operando y consiste en una bocatoma en concreto reforzado no convencional tipo orificio sumergido en buen estado sobre la quebrada La Peña la cual sirve para trasvasar agua a la quebrada Batea Mojada; posee una capacidad máxima de 7.5 l/s, de acuerdo con la información del Plan Maestro de Acueducto y Alcantarillado puede seguir siendo usada para eventos en que se requiera de este caudal como recarga.
Fuente: Plan Maestro de Acueducto y Alcantarillado año 2008
26
Captación quebrada La Reja
En el momento esta estructura no se encuentra operando y consiste en una bocatoma sobre la quebrada La Reja, se realiza mediante una bocatoma de fondo tipo dique en concreto reforzado en mal estado, ya que por encontrarse en terrenos geológicamente inestables y por la torrencialidad de la quebrada en invierno se ha producido el deterioro de la estructura De acuerdo con el Plan Maestro de Acueducto y Alcantarillado por estas razones y debido a que la fuente se seca totalmente en verano, la consultoría que realizo el mismo no ve viable seguir utilizándola.
Fuente: Plan Maestro de Acueducto y Alcantarillado año 2008
Foto 5 Captación quebrada La Reja
Captaciones quebradas Chapinero 1, Chapinero 2 y Chapinero 3
Tres nacimientos y tres estructuras de captación componen el sistema tipo no convencional donde Chapinero 1 descarga sobre la captación de Chapinero 2 y esta última junto con Chapinero 3 descarga directamente sobre el desarenador. Actualmente ninguna de las tres está siendo utilizada; por el mal estado en que se encuentran. Chapinero 1 tiene una capacidad máxima de 16,7 l/s.
De acuerdo con la información del Plan Maestro de Acueducto y Alcantarillado este sistema de captación por encontrase en una cota menor a la de la PTAP conduce las
27
aguas directamente al tanque de peñitas sin ningún tipo de tratamiento, por lo que para su utilización se requeriría un sistema de tratamiento adicional
De esta captación se conduce el agua hacia la captación de Batea Mojada.
Fuente: Plan Maestro de Acueducto y Alcantarillado Foto 6 Captación quebrada Chapinero 1
Fuente: Plan Maestro de Acueducto y Alcantarillado Foto 7 Captación quebrada Chapinero 2 y Chapinero 3 6.1.3 AduccionCaptacion – Desarenador
Aduccion-Desarenador Media Falda
De acuerdo con la información del Plan Maestro de Acueducto y Alcantarillado la línea de aducción, de 20 años de edad, tiene una longitud total de 7,841 m divididos así: desde la captación hasta el desarenador una longitud de 55 m en tubería Ø6” H.G. en buen estado
28
y del desarenador hasta la PTAP una longitud total de 7,786 m, en tubería PVC-P de Ø6” RDE 21 (6336 m), y en acero al carbón Ø6” (1450 m), cuenta con 26 válvulas ventosas, de las cuales 10 no funcionan, 5 válvulas de purga de 3” y 3 cámaras de quiebre de presión.
A.A.S. S.A. E.S.P. ha venido cambiando las válvulas ventosas que no funcionan, la tubería presenta alto grado de vulnerabilidad por atravesar dos sectores afectados constantemente por movimientos en masa, entre ellos un tramo de 60 m cerca a la propiedad del señor Joaquín Valle, y el viaducto de 112 m del sector el salto, los cuales requieren de cambio de trazado; este trabajo no se ha hecho, la tubería tiene una capacidad de transporte de 35 l/s, capacidad que según los resultados de los estudios hidráulicos del Plan Maestro de Acueducto y Alcantarillado es suficiente para abastecer el sistema al periodo de diseño.
29
Foto 9 Recorrido de la tubería por terreno vulnerable a la erosión
Foto 10 Trabajos que se deben realizar a la tubería de aducción debido al terreno erosionable
Línea de aducción Batea Mojada
Según el Plan Maestro de Acueducto y Alcantarillado esta línea de aducción incluye un transvase desde la quebrada La Peña hasta la quebrada Batea Mojada (pasando por la quebrada La Reja) con una longitud 319 m en tubería Ø3” PVC-P y una capacidad de transporte de 8.0 l/s, que actualmente se encuentra fuera de servicio debido a rotura en la
30
tubería en el paso por la quebrada la Reja, la tubería desde la captación de Batea Mojada hasta el desarenador tiene una longitud total de 101.2 m en tubería Ø4” PVC-P RDE 21, desde el desarenador hasta la PTAP, la aducción tiene una longitud total de 449 m, en tubería de Ø4” PVC-P RDE 21 (354) y tubería Ø4” en H.G. (95m), no tiene válvulas ventosas, ni purgas. La capacidad de transporte de esta tubería es de 18.0 l/s; la tubería tiene más de 50 años y presenta incrustaciones de acuerdo a los testimonios del supervisor de redes, por estas razones la tubería requiere ser cambiada.
Línea de aducción Alto de Los Giles
Según la información del Plan Maestro la línea de aducción de la captación Alto de Los Giles tiene una longitud total de 1,847.5 m, en tubería Ø4” PVC-P y Ø4” HG, divididos así: 89 m hasta el desarenador en tubería Ø4” PVC-P y Ø4” HG y un tramo de 6 m en PVC-P. Desde el desarenador hasta la PTAP está en Ø4” HG con una longitud de 1,758.5 m; tiene una capacidad de transporte de 16 l/s y se encuentra en buen estado, pues aunque tiene alrededor de 50 años no presenta incrustaciones internas, por lo tanto la tubería no necesita ser cambiada.
6.1.4 Desarenador
Desarenador Media Falda
El desarenador es una estructura en concreto reforzado que de acuerdo con los ensayos hidráulicos realizados por el Plan Maestro de Acueducto y Alcantarillado cuenta con una capacidad de 32 L/s con una eficiencia del 87,5%,se encuentra en buen estado, no presenta fugas ni filtraciones, está cubierto con una malla eslabonada, cuenta con rebose, válvula a la salida y no posee by-pass y tiene la capacidad suficiente para cubrir las necesidades de la comunidad durante el horizonte de diseño.
31
Foto 11 Desarenador Media Falda
Desarenador Batea Mojada
El desarenador es una estructura en concreto reforzado que de acuerdo con los ensayos hidráulicos realizados por el Plan Maestro de Acueducto y Alcantarillado cuenta con una capacidad para tratar 24,6 L/s con una eficiencia del 87,5%, se encuentra en buenas condiciones; su cubierta es en malla eslabonada en regular estado, y no posee tubería de paso directo a la aducción, como resultado del estudio hidráulico y tiene la capacidad suficiente para cubrir las necesidades de la comunidad durante el horizonte de diseño, en el momento de la visita no fue posible ver este desarenador.
Desarenador Alto de los Giles
El desarenador es una estructura en concreto reforzado que cuenta con una capacidad para tratar 19,4 L/s y que de acuerdo con los ensayos hidráulicos realizados por el Plan Maestro de Acueducto y Alcantarillado se encuentra en malas condiciones; su cubierta es en malla eslabonada en regular estado, presenta una fractura transversal profunda que causa el escape de agua hacia el suelo circundante; su cubierta, se encuentra en malla eslabonada; no tiene tubería de paso directo de la entrada a la línea de aducción, aunque tienen la capacidad requerida para el caudal de la concesión de aguas, requiere ser construido de nuevo por mal estado físico.
32
Foto 12 Desarenador Alto de los Giles
6.1.5 Conducción Desarenador Planta de Tratamiento
De acuerdo con el informe realizado por Ambiotec-Inar la conducción desde el desarenador principal a la Planta de Tratamiento es por gravedad, que puede transportar un caudal de 30 L/s, cuenta con 18 ventosas en total, de las cuales 14 son sencillas y 4 son de doble acción, cuenta también con 15 válvulas de mariposa, los segmentos de la tubería son en PVC con 6”< Ø < 12” y con una longitud de 7,64 km, su estado es bueno. Existe una conducción más pequeña, construida en tubería de PVC de Ø 4”, con una longitud de 200m, conecta los sistemas más pequeños, su estado es regular.
6.1.6 Planta de Tratamiento
La Planta de tratamiento es de tipo convencional y empezó a operar en 1992 con una capacidad de tratar 23 L/s y se están tratando 20 L/s aproximadamente, en el momento de la visita se pudo observar que la planta se encuentra operando en buenas condiciones lo que se puede reflejar en el IRCA que es de 0%, cuenta con un sistema de aforo que consiste en un vertedero triangular, un floculador, dos sedimentadores, cuatro filtros rápidos, sistema de desinfección con cloro gaseoso y el almacenamiento.
33
Foto 13 Planta de Tratamiento de Agua Potable
6.1.6.1 Estructura de Entrada, Aforo y Mezcla Rápida
El sistema de ingreso del agua consiste en una cámara de aquietamiento de 1,12m x 0,65m y posteriormente llega a un canal de aproximación y luego al sistema de aforo que consiste en un vertedero triangular. De acuerdo a los registros que se llevan en la planta de potabilización, actualmente la planta trabaja con un caudal promedio de 20 l/s.
Foto 14 Estructura de entrada del agua a la PTAP en la que se puede observar que llega el agua de cada una de las fuentes que se encuentran operando
34
Foto 15 Sistema de aforo del agua que ingresa a la PTAP
6.1.6.2 Floculación y Sedimentación
Se cuenta con una unidad de floculación con dos cámaras, la primera con 33 placas de asbesto-cemento de 2,4 x 1,2x 0,01 m separadas 0,10 m y la segunda cámara con 20 placas de las mismas características separadas 0,14 m, el flujo es horizontal, de acuerdo con los resultados obtenidos en la revisión hidráulica hecha con el Plan Maestro de Acueducto y Alcantarillado para un caudal de diseño de 23 L/s cumple su labor ya que la calidad del agua cruda presenta buenas condiciones fisicoquímicas, donde el proceso de floculación ha sido mínimo, ya que la turbiedad en el afluente en la PTAP no ha requerido la aplicación de coagulante para la potabilización del agua (turbiedades alrededor de 2 N.T.U.) y cuando se ha realizado coagulación el tiempo de detención en el floculador ha sido suficiente para la potabilización del agua, la consultoría que realizo el Plan Maestro de Acueducto y Alcantarillado no evidencia la necesidad de realizar ampliaciones a esta unidad, además existe poco espacio para su ampliación.
35
Foto 16 Estructura de Floculación
Foto 17 Estructura de sedimentación
6.1.6.3. Filtración
El sistema de filtración consiste en cuatro filtros rápidos de flujo descendente autolavantes con un capacidad de 23 L/s, compuestos por grava, arena, antracita y un falso fondo que se encuentra constituido por viguetas en “V” invertidas ubicadas a 0.55 m del fondo, de acuerdo con la revisión hidráulica hecha por el Plan Maestro de Acueducto y Alcantarillado las dimensiones son las requeridas para que setrate eficientemente el
36
caudal, la estructura no trabaje ahogada y se pueda distribuir adecuadamente el flujo para el lavado
Actualmente requiere ser cambiado ya que en su mayor parte se encuentra mezclado y se ha perdido material, el falso fondo de cada unidad de filtración, se encuentra. Actualmente se encuentran en mal estado las cuatro compuertas de fondo para el lavado de filtros.
Foto 18 Estructura de filtración
6.1.6.4 Desinfección
La desinfección se realiza en el canal general de aguas filtradas con la utilización de cloro gaseoso (cilindro de tonelada), el agua utilizada para la desinfección es agua filtrada, la cual se bombea por medio de una motobomba de 1 HP, hasta un tanque elevado de 1,000 litros.
Este tanque el agua llega al cuarto de cloración por medio de una tubería de Ø1”, donde se mezcla con el cloro gaseoso, para luego ser conducida al canal de aguas filtradas. Los componentes de este sistema (dosificador de cloro, eyector, accesorios, motobomba, etc.) se encuentran en buen estado.
37
Foto 19 Sistema de cloración
6.1.6.5 Caseta de Operación y Laboratorio
En la planta de tratamiento se dispone de un espacio de operación muy amplio en el que se realizan análisis al agua cruda, sedimentada, filtrada y tratada.
38
6.1.6.6 Análisis de Laboratorio
En el laboratorio de la planta de tratamiento se realizan análisis al agua cruda, sedimentada, filtrada y tratada, los equipos se encuentran en buen estado, algunos análisis se realizan cada hora y otros cada ocho horas, se llevan registros.
Tabla 14 Análisis que se realizan al agua cruda, sedimentada, filtrada y tratada en el laboratorio de la planta de tratamiento de agua potable
Análisis cada hora
Agua cruda Agua sedimentada Agua filtrada Agua tratada
Turbiedad Turbiedad Turbiedad Turbiedad
Color Color Color Color
pH pH pH pH
Cloro residual Cloro residual Cloro residual Cloro residual
Análisis cada ocho horas
Agua cruda Agua tratada
Hierro Hierro
Dureza Dureza
Cloruros Cloruros
Alcalinidad Total Alcalinidad Total Fuente: Información recogida por equipo técnico APP.
El control de calidad del agua tratada y suministrada se realizan una vez al mes por el laboratorio Acuazul Limitada que se encuentra certificado, se realizan los análisis fisicoquímicos de Color aparente, Turbiedad, pH y Cloro residual, los análisis microbiológicos de DBO, DQO, Grasas y Aceites y Solidos suspendidos
39
El sistema de almacenamiento de agua tratada para la distribución de la comunidad consiste en dos tanques con las dimensiones que aparecen en la siguiente tabla.
Tabla 15 Dimensiones tanques de almacenamiento Dimensiones
útiles
Tanque de la planta de
tratamiento Tanque de Peñitas
Largo (m) 10.28 12.0
Ancho (m) 6.20 6.0
Profundidad (m) 3.25 2.35
Volumen útil (m3) 207 169
Fuente: Plan Maestro de Acueducto y Alcantarillado 2008.
Es decir que el almacenamiento total existente es de 376 m3y no se evidencian problemas estructurales en los tanques de almacenamiento, la consultoría que elaboro el Plan Maestro de Acueducto y Alcantarillado evaluó el almacenamiento actual y futurodel almacenamiento del agua tratada con el fin de cubrir las necesidades en el horizonte de diseño (año 2033), encontrándose que se necesita un almacenamiento de 450 m3 para un déficit actual de 74 m3 y para el horizonte de diseño un almacenamiento de 720 m3 para un déficit futuro de 344 m3. Para lo cual se deben construir dos tanques de almacenamiento uno de 300 m3 en el lote de la Planta de Tratamiento de Agua potable y otro de 50 m3en el sector Requintadero, este sector presenta problemas por lo que el agua potable no alcanza a llegar por lo que en una de las actividades que se deben desarrollar en forma prioritaria.
Tanque de la Planta de Tratamiento de Agua Potable
Consiste en un tanque en concreto reforzado existente desde el año 1960, que se encuentra enterrado y ubicado dentro de la Planta de Tratamiento de Agua Potable , con una capacidad de 207 m3.
El concreto actualmente no presenta fisuración y no se presentan fugas de agua, en cuanto a la capa de recubrimiento del acero presenta desgaste, pero no se ve afectada su capacidad estructural, por lo cual se le debe realizar una impermeabilización en su fondo y paredes interiores.
40
Foto 21 Tanque de almacenamiento de la Planta de Agua Potable
Tanque de almacenamiento Peñitas
Consiste en un tanque en concreto reforzado que se encuentra semi-enterrado en el sector Peñitas junto a la entrada al casco urbano de Ituango, con una capacidad de 169 m3.
El concreto actualmente no presenta fisuración y no se presentan fugas de agua, en cuanto a la capa de recubrimiento del acero presenta desgaste, pero no se ve afectada su capacidad estructural, por lo cual se le debe realizar una impermeabilización en su fondo y paredes interiores.
La entrada es una tubería de Ø4” en PVC en buen estado; la salida hacia la red de distribución, junto con el desagüe son tuberías en PVC y sus respectivas válvulas de Ø6”. La válvula de desagüe se encuentra en mal estado.
El tanque cuenta con todas las válvulas para facilitar su mantenimiento y cuenta con una válvula de control de nivel para evitar rebose.
41
Foto 22 Tanque de almacenamiento Peñitas
6.1.7 Red de Distribución
Según el Plan Maestro de Acueducto y Alcantarillado realizado en el año 2012por Acueductos y Alcantarillados Sostenibles S.A, las redes de distribución existentes en el municipio de Ituango tienen una longitud total de 13.421 m en diámetros de ½”, 1”, 2”, 3”, 4” y 6” en PVC-P RDE 21, hierro galvanizado y asbesto cemento; siendo el primero el material predominante, incluyendo la tubería de conducción entre los dos tanques de almacenamiento, la cual tiene una longitud de 758,98 m en Ø3” PVC-P RDE 21, el 80% de los diámetros existentes en la red de distribución son de Ø50 mm (2”) y el 20% restante corresponde a diámetros de ½”, 1”, 3”, 4” y 6” en PVC-P RDE 21, hierro galvanizado y asbesto cemento.
Tabla 16 Longitudes y diámetros redes de distribución
Diámetro
Material Longitud Porcentaje
(pulgadas) (mm) (m) (%) 1/2 13 PVC-P RDE 21 40 0.3 1/2 13 H.G. 21 0.1 1 25 PVC-P RDE 21 671 5 2 50 PVC-P RDE 21 9,228 69 2 50 H.G. 25 0.9
42 Diámetro
Material Longitud Porcentaje
(pulgadas) (mm) (m) (%) 2 50 A.C. 1,421 10 3 75 PVC-P RDE 21 964 7 3 75 A.C. 113 0.8 4 100 PVC-P RDE 21 123 0.9 6 150 PVC-P RDE 21 840 6 TOTAL 13,421 100
Fuente: Plan Maestro de Acueducto y Alcantarillado 2008.
La red de distribución se compone de dos zonas; la primera zona que está comprendida por las redes entre el sector de las partidas a Peque hasta la calle Santa Bárbara, en el centro de la zona urbana, son alimentadas por el tanque ubicado en terrenos donde está la planta de tratamiento y la segunda zona que va desde esta misma calle hasta el sector de Pío X es alimentada por el tanque de Peñitas. Estas zonas a su vez, están conformados por circuitos cerrados en la zona central del Municipio y circuitos abiertos en los puntos perimetrales. No hay diferenciación de una línea o red matriz.
6.1.7.1. Válvulas e hidrantes en la red de distribución
De acuerdo con la información obtenida del Plan Maestro de Acueducto y Alcantarillado en el sistema de distribución existen 64 válvulas en total, de las cuales 53 son de control y 10 válvulas son de purga. Además existe una estación reguladora de presión ubicada en el sector de Pío X con una válvula reguladora de 2” instalada en agosto de 2007, la cual reduce la presión de 210 a70 m.c.a. El estado de las válvulas es bueno, sólo cuatro de ellas están en mal estado, la V1 está pegada con tegul, existen 20 hidrantes en la red de distribución, 16 están en 3” y 4 en 2” ubicados estratégicamente en la zona urbana. De estos, el H5, H6 y H9 no cumplen con el caudal contra incendios recomendado por el RAS 2000 (5 l/s) y seis de ellos en mal estado pues el H5, H6 y H15 son hidrantes no convencionales (tee con tapones), los hidrantes H8 y H9 tienen dañado el vástago y el H10 está pegado con tegul.
De acuerdo con el diagnóstico del sistema de acueducto del municipio de Ituango realizado con el Plan Maestro de Acueducto y Alcantarillado, se concluyó que el Municipio cuenta con la infraestructura necesaria para captar, tratar, transportar y distribuir agua potable a la población actual del área urbana, siendo sólo necesario algunas adecuaciones u optimización de sus componentes.
43 6.1.7.2. Optimización de las redes de distribución
De acuerdo con el Plan Maestro de Acueducto y Alcantarillado las redes nuevas y a optimizar tienen una longitud total de 8,760 m en tubería de Ø2”, Ø3” y Ø4” en PVC-P y polietileno. Con este diseño se busca proporcionar una cobertura total con el acueducto municipal incluyendo los sectores que actualmente no se les está suministrando agua potable, como son Requintadero y Partidas a Peque. A continuación se presenta una tabla resumen con el diámetro, material y longitud de las tuberías existentes y proyectadas.
Tabla 17 Tuberías existentes y proyectadas redes de distribución Diámetro Material Longitud Total Existente Proyectada (pulg) (mm) (m) (m) (m) 2 50 PVC-P 7,522 4,892 12,414 2 50 Polietileno 0.0 234 234 3 75 PVC-P 547 3,145 3,692 4 100 PVC-P 94 489 583 6 150 PVC-P 843 0.0 843 TOTAL 9,006 8,760 17,766
Nota: La tubería existente es la que se conservará en el diseño propuesto. Fuente: Plan Maestro de Acueducto y Alcantarillado 2008.
6.1.7.3. Válvulas proyectadas en la red de distribución
De acuerdo con el Plan Maestro de Acueducto y Alcantarillado para no interrumpir el servicio a la totalidad del Municipio en caso de reparaciones o situaciones que ameriten cortes en el servicio de acueducto, se proyecta la instalación de válvulas de control en diferentes lugares de la red, que permitirán aislar los circuitos, los cuales se dotaron además de válvulas de purga.
VC: válvula de control VP: válvula de purga
VR: válvula reguladora de presión
La consultoría que realizo el Plan Maestro de Acueducto y Alcantarillado encontró que las válvulas existentes se encuentran en buen estado, entonces seguirán funcionando.
44
Número Diámetro Ubicación Función Observaciones
(pulg) (mm)
VC1 3 75 Salida tanque
Requintadero Control Proyectada VR2 1 25 Carrera 17 x Calle 10 Reguladora Proyectada VC3 3 75 Partidas de Peque Control Proyectada
VP4 2 50 Salida a Peque Purga Proyectada
VC5 6 150 Salida tanque PTAP Control Proyectada VC6 2 50 Calle 12 x Carrera 17 Control Proyectada VP7 2 50 Carrera 18 x Calle 13 Purga Proyectada VC8 2 50 Calle 12 x Carrera 19 Control Proyectada VC9 2 50 Calle 12 x Carrera 19 Control Proyectada VP10 2 50 Calle 13 x Carrera 20 Purga Proyectada VC11 2 50 Calle 13 x Carrera 19 Control Existente VC12 6 150 Carrera 19 x Calle 13 Control Existente VC13 2 50 Calle 13 x Carrera 19 Control Existente VC14 4 100 Carrera 19 x Calle 14 Control Existente VC15 2 50 Calle 14 x Carrera 18 Control Existente VR16 3/4 19 Carrera 15A x Calle 15 Reguladora Proyectada VP17 2 50 Carrera 14A Peñitas Purga Proyectada
VP18 2 50 Carrera 13A Purga Proyectada
VC19 3 75 Carrera 14 CBA Control Proyectada VP20 2 50 Carrera 13 Chapinero Purga Proyectada VC21 6 150 Salida tanque Peñitas Control Proyectada VC22 2 50 Carrera 13A x Calle 16 Control Existente VC23 2 50 Carrera 13A x Calle 16 Control Existente VC24 3 75 Calle 15 x Carrera 19 Control Existente VR25 1/2 12,5 Calle 14B x Carrera 20A Reguladora Proyectada VP26 2 50 Carrera 23 San José Purga Proyectada VP27 2 50 Carrera 24 San José Purga Proyectada
VP28 2 50 San José Purga Proyectada
VC29 2 50 Carrera 21 x Calle 16 Control Proyectada. Permanece cerrada. VC30 2 50 Calle 16 x Carrera 19 Control Existente VC31 3 75 Carrera 19 x Calle 16 Control Existente VC32 2 50 Calle 16 x Carrera 19 Control Existente
45
Número Diámetro Ubicación Función Observaciones
(pulg) (mm)
VC33 2 50 Carrera 16 x Calle 16 Control Existente VC34 3 75 Calle 15 x Carrera 15A Control Proyectada.
Permanece cerrada.
VC35 3 75 Carrera 14 Control Proyectada
VC36 2 50 Carrera 16 x Calle 17 Control Proyectada. Permanece cerrada. VC37 2 50 Urbanización Javier
Trujillo Control Existente VC38 2 50 Calle 17 x Carrera 17 Control Proyectada.
Permanece cerrada. VC39 2 50 Carrera 17 x Calle 17 Control Existente VC40 2 50 Calle 17 x Carrera 17 Control Proyectada.
Permanece cerrada. VC41 2 50 Carrera 18 x Calle 16 Control Proyectada.
Permanece cerrada. VC42 2 50 Carrera 18 x Calle 17 Control Existente VR43 1 1/2 38 Carrera 19 x Calle 17 Reguladora Proyectada VC44 2 50 Calle 17 x Carrera 19 Control Existente VC45 2 50 Calle 17 x Carrera 19 Control Existente VC46 2 50 Carrera 20 x Calle 17 Control Proyectada.
Permanece cerrada. VC47 2 50 Carrera 20 x Calle 17 Control Existente VC48 3 75 Calle 18 x Carrera 19 Control Proyectada VC49 2 50 Calle 18 x Carrera 19 Control Proyectada VC50 3 75 Calle 18 x Carrera 17 Control Proyectada.
Permanece cerrada. VC51 6 150 Carrera 17 x Calle 18 Control Existente VP52 2 50 Carrera 18 x Calle 19 Purga Proyectada VC53 2 50 Calle 19 x Carrera 19 Control Proyectada VP54 2 50 Carrera 19 x Calle 19 Purga Proyectada VC55 3 75 Carrera 20 x Calle 19 Control Proyectada.
Permanece cerrada. VP56 2 50 Carrera 21 x Calle 20 Purga Proyectada VP57 2 50 Calle 19 x Carrera 21 Purga Proyectada VC58 3 75 Calle 20 x Carrera 23 Control Proyectada VC59 2 50 Carrera 18 x Calle 20 Control Existente VC60 6 150 Calle 20 x Carrera 18 Control Proyectada
46
Número Diámetro Ubicación Función Observaciones
(pulg) (mm)
VC61 2 50 Carrera 19 x Calle 21 Control Existente VC62 2 50 Carrera 19 x Calle 21 Control Proyectada VC63 2 50 Carrera 20 x Calle 21 Control Existente VC64 2 50 Carrera 20 x Calle 21 Control Existente VC65 3 75 Carrera 21 x Calle 21 Control Proyectada VC66 3 75 Calle 21 x Carrera 21 Control Existente VC67 3 75 Carrera 21 x Calle 21 Control Proyectada
VP68 2 50 Calle 21 Purga Proyectada
VR69 1 25 Calle 22 Reguladora Proyectada
VC70 2 50 Calle 22 x Carrera 22 Control Existente VC71 3 75 Carrera 22 x Calle 22 Control Proyectada VC72 3 75 Carrera 21 x Calle 22 Control Proyectada VC73 2 50 Carrera 21 x Calle 22 Control Existente VC74 2 50 Carrera 20 x Calle 22 Control Existente VC75 2 50 Carrera 20 x Calle 22 Control Existente VC76 2 50 Calle 22 x Carrera 19 Control Existente VP77 2 50 Calle 22 x Carrera 19 Purga Existente VP78 2 50 Calle 22 x Carrera 17 Purga Existente VP79 2 50 Carrera 18 x Calle 22 Purga Existente VC80 2 50 Calle 23A x Carrera 20 Control Existente VC81 2 50 Carrera 19 x Calle 23 Control Proyectada.
Permanece cerrada. VC82 2 50 Carrera 19 Catíos Control Existente VR83 3/4 19 Calle 23A x Carrera 20 Reguladora Proyectada VC84 2 50 Carrera 20 x Calle 23A Control Proyectada.
Permanece cerrada.
VC85 2 50 Carrera 22 Control Existente
VR86 1 1/2 38 Carrera 23 Reguladora Proyectada VR87 1 25 Sector cementerio Reguladora Proyectada
VP88 2 50 Sector Pío X Purga Proyectada
VC89 2 50 Carrera 22 Pío X Control Existente VR90 2 50 Carrera 22 Pío X Reguladora Existente
VC91 2 50 Sector Pío X Control Existente
47
Número Diámetro Ubicación Función Observaciones
(pulg) (mm)
Permanece cerrada.
VC93 2 50 Sector Pío X Control Existente
VP94 2 50 Sector Pío X Purga Proyectada
VR95 3/4 19 Sector Pío X Reguladora Proyectada
VP96 2 50 Sector Pío X Purga Proyectada
VV97 2 50 Carrera 18 x Calle 15 Ventosa Proyectada Fuente: Plan Maestro de Acueducto y Alcantarillado 2008.
En total son 39 válvulas existentes y 58 proyectadas, incluyendo válvulas de control, purga y las válvulas reguladoras de presión.
Tabla 19 Total válvulas existentes y proyectadas en la red de distribución
Diámetro Válvulas Total
Existentes Proyectadas
(pulgadas) (mm) (unidad) (unidad) (unidad)
1/2 12,5 0,0 1,0 1,0 3/4 19 0,0 3,0 3,0 1 25 0,0 3,0 3,0 1 1/2 38 0,0 2,0 2,0 2 50 33,0 32,0 65,0 3 75 3,0 14,0 17,0 4 100 1,0 0,0 1,0 6 150 2,0 3,0 5,0 TOTAL 39,0 58,0 97,0
Fuente: Plan Maestro de Acueducto y Alcantarillado 2008.
6.1.7.4. Estaciones reguladoras de presión
De acuerdo con el Plan Maestro de Acueducto y alcantarillado dadas las altas presiones que se presentan en algunos sectores de la red de distribución, es necesaria la instalación de nueve estaciones reguladoras de presión adicionales a la estación existente, de las estaciones reguladoras de presión proyectadas, dos tienen 1 ½” de diámetro, tres son de 1”, una es de ½” y tres tienen ¾” de diámetro; además de la existente de 2”.
48
De acuerdo con el Plan maestro de Acueducto y alcantarillado con el objeto de facilitar la operación de las redes de distribución de acueducto, de contribuir al control de pérdidas, prestar un adecuado servicio y garantizar la continuidad de éste, se configura la red de distribución en 11 circuitos, por medio de una serie de válvulas estratégicamente ubicadas.
Tabla 20 Válvulas e hidrantes en los circuitos de la red de distribución
Circuito Válvulas Hidrantes
Control Purgas Reguladoras
1 VC1, VC3, VC5, VC6 VP4 VR2 H1 2 VC8, VC11, VC15, VC19, VC21, VC22, VC23, VC24, VC32, VC33, VC34, VC35, VC36, VC37, VC38, VC40, VC41 VP7, VP17, VP18, VP20, VR16 H3, H6, H7, H8 3 VC9, VC12, VC13, VC14, VC15, VC24, VC29, VC30, VC31, VC32, VC46 VP10 VR25 H2, H4, H5 4 VC58 VP26, VP27, VP28 - H11 5 VC29, VC31, VC44, VC45, VC46, VC47, VC48, VC49, VC53, VC55 VP57 VR43 H10, H12, H13 6 VC39, VC42, VC44, VC49, VC50, VC51, VC53 - - H9 7 VC55, VC58, VC59, VC60, VC61, VC63, VC65 VP52, VP54, VP56 - H14 8 VC59, VC61, VC62, VC63, VC64, VC65, VC66, VC67, VC70, VC71, VC72, VC73, VC74, VC75, VC76 VP77, VP78, VP79 - H16 9 VC74, VC80, VC81, VC82, VC84 - VR83 H17, H19 10 VC71, VC73, VC84, VC85, VC89 VP88 VR86 H18, H20, H21 11 VC66, VC70, VC89, VC91, VC92, VC93, VP68, VP94, VP96 VR69, VR87, VR90, VR95 H15, H22 Nota: Los códigos resaltados corresponden a las válvulas que controlan el paso del agua
al circuito.
Fuente: Plan Maestro de Acueducto y Alcantarillado 2008.
49
La red de distribución tendrá un total de 22 hidrantes, de los cuales 10 son proyectados, con un diámetro de 75 mm (3 pulgadas). Estos están ubicados cerca de colegios, escuelas, parque principal, estaciones de servicio, entre otros.
Tabla 21 Relación de hidrantes existentes y proyectados en la red de distribución
NÚMERO DIÁMETRO UBICACIÓN OBSERVACIONES
(pulg) (mm)
H1 3 75 Sector Requintadero Proyectado H2 3 75 Carrera 19 x Calle 12 Existente H3 3 75 Calle 13 x Carrera 17 Proyectado H4 3 75 Carrera 20 x Calle 14B Existente H5 3 75 Carrera 19 x Calle 15 Existente H6 3 75 Calle 16 x Carrera 16 Proyectado H7 3 75 Carrera 14 Peñitas Proyectado H8 3 75 Carrera 13A x CBA Proyectado H9 3 75 Calle 18 x Carrera 17 Existente H10 3 75 Calle 17 x Carrera 20 Proyectado H11 3 75 Carrera 23 San José Proyectado H12 3 75 Carrera 21 x Calle 18 Proyectado H13 3 75 Carrera 19 x Calle 19 Existente H14 3 75 Calle 20 x Carrera 18 Existente H15 3 75 Calle 21 x Carrera 21 Existente H16 3 75 Calle 22 x Carrera 18 Proyectado H17 3 75 Carrera 20 x Calle 22 Existente H18 3 75 Carrera 22 x Calle 23 Existente H19 3 75 Calle 23B x Carrera 19A Existente H20 3 75 Subestación de energía Existente H21 3 75 Carrera 20 Subestación de
energía Existente
H22 3 75 Sector Pío X Proyectado
Fuente: Plan Maestro de Acueducto y Alcantarillado 2008.
En la vista se hizo un recorrido por el casco urbano en el que se recogió información acerca de las presiones en la red en la parte alta, media y baja, teniendo en cuenta que el agua que llega a las viviendas es de los dos tanques de almacenamiento existentes.
50
Tabla 22 Presiones obtenidas
Sector del tanque de la Planta de Tratamiento de Agua Potable
Parte alta 25 Psi
Parte Media 100 Psi
Parte baja 150 Psi
Sector del tanque Peñitas
Parte alta 30 Psi
Parte Media 40 Psi
Parte baja 110 Psi
Fuente: Equipo técnico APP
Foto 23 Toma de las presiones en la red urbana 6.1.8 Macromedición
Se cuenta con un macromedidor ubicado en cada uno de los tanques de almacenamiento con el fin de llevar un registro del caudal que se distribuye y poder llevar un control de pérdidas de agua en la red de distribución, en el momento se tienen unas pérdidas del 22% de acuerdo con la información suministrada por el ingeniero de zona de Acueductos y Alcantarillados Sostenibles S.A. quienes desarrollan un Programa para el Índice de Agua no Contabilizada (I.A.N.C).
51
Foto 24 Macromedidor instalado en el tanque de almacenamiento de la Planta de Tratamiento de agua potable
Foto 25 Macromedidor instalado en el tanque de almacenamiento Peñitas
6.1.9 Micromedición
Se cuenta con un número de 2.100 micromedidores al mes de mayo de 2012 y se hace un estudio de perdidas con el macromedidor y los micromedidores instalados.
