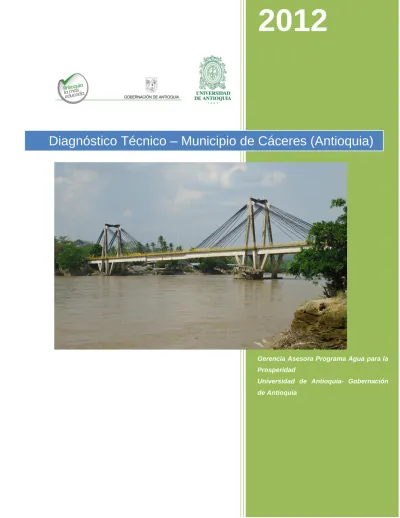

Gerencia Asesora Programa Agua para la Prosperidad
Universidad de Antioquia- Gobernación de Antioquia
TABLA DE CONTENIDO
1 INTRODUCCIÓN ... 10
2 ÁREA DEL PROYECTO ... 11
3 METODOLOGÍA DE RECOPILACIÓN DE INFORMACIÓN ... 15
3.1 TRABAJO DE CAMPO ... 15
3.2 INFORMACIÓN SECUNDARIA ... 16
3.3 INFORMACIÓN CARTOGRÁFICA ... 16
4 ASPECTOS GENERALES DEL MUNICIPIO DE CACERES ... 17
4.1 LOCALIZACIÓN GENERAL ... 17 4.2 ASPECTOS HISTÓRICOS ... 17 4.3 ASPECTOS FÍSICOS ... 17 4.3.1 Límites y Extensión ... 17 4.3.2 Relieve y Clima ... 18 4.3.3 Infraestructura Vial ... 18 4.3.4 Hidrografía ... 18 4.3.5 Geología Local ... 19 4.3.6 Geomorfología Local ... 19 4.4 ASPECTOS DEMOGRÁFICOS ... 20 4.4.1 Evaluación de Población ... 20
4.4.2 Proyección de Población ... 21
4.4.3 Nivel de complejidad ... 24
4.5 ACTIVIDAD ECONÓMICA... 27
4.6 USOS DEL SUELO ... 27
4.6.1 Uso del Suelo Rural ... 28
4.6.2 Uso del Suelo Urbano ... 28
4.7 SERVICIOS PÚBLICOS DOMICILIARIOS ... 29
4.7.1 Acueducto, Alcantarillado y Aseo ... 29
4.7.2 Energía y Telecomunicaciones ... 30
5 DIAGNÓSTICO TÉCNICO DE LOS SISTEMAS ACTUALES DE PRESTACIÓN DE LOS SERVICIOS EN EL MUNICIPIO DE CACERES ... 31
5.1 SISTEMA DE ACUEDUCTO ... 31
5.1.1 Fuente de Abastecimiento ... 31
5.1.2 Sistema de Captación ... 33
5.1.3 Aducción Captación – Desarenador... 34
5.1.4 Desarenador y pozo de succión ... 35
5.1.5 Estación de bombeo ... 35
5.1.6 AducciónImpulsión - Planta de Tratamiento ... 37
5.1.7 Planta de Tratamiento... 38
5.1.8 Análisis de Laboratorio ... 44
5.1.9 Tanque de Almacenamiento ... 46
5.1.10 Lecho de secado y tanque de recirculación ... 47
5.1.11 Red de conducción ... 48
5.1.12 Red de Distribución ... 49
5.1.13 Macromedición y Micromedición ... 52
5.1.15 Indicadores ... 52
5.1.16 Recomendaciones del Plan Maestro ... 54
5.1.17 Resumen del estado actual del sistema de acueducto... 58
5.2 SISTEMA DE ALCANTARILLADO ... 61
5.2.1 Fuentes Receptoras ... 62
5.2.2 Redes de Alcantarillado Existentes ... 64
5.2.3 Características de las aguas residuales ... 65
5.2.4 Planta de Tratamiento de Aguas Residuales ... 65
5.2.5 Indicadores del sistema de alcantarillo ... 65
5.2.6 Resumen del estado actual del Sistema de Alcantarillado ... 66
5.2.7 Recomendaciones del Plan Maestro ... 68
5.3 SISTEMA DE ASEO ... 69
5.3.1 Producción de Residuos Sólidos ... 69
5.3.2 Recolección y Transporte ... 69
5.3.3 Residuos Especiales ... 70
5.3.4 Barrido de Calles ... 70
5.3.5 Aprovechamiento de Residuos Sólidos ... 71
5.3.6 Disposición Final ... 71
5.3.7 Proyecto de Regionalización... 72
5.3.8 Indicadores del servicio de Aseo ... 72
6 INVERSION DE LA GOBERNACION DE ANTIOQUIA EN AGUA POTABLE Y SANEAMIENTO BASICO EN EL ÚLTIMO CUATRENIO ... 75
7 PRIORIZACIÓN DE LAS NECESIDADES ... 76
LISTADO DE TABLAS
Tabla 1. Listado de Municipios Vinculados al Programa de Agua para la Prosperidad –
Objeto de Estudio ... 13
Tabla 2. Consolidado de la dinámica demográfica del área urbana de Cáceres y proyectada al año 2012 ... 21
Tabla 3. Tabla Proyecciones de población zona urbana municipio de Cáceres ... 23
Tabla 4. Proyecciones demanda del acueducto del área del municipio de Cáceres ... 26
Tabla 5. Resumen de tuberías de acueducto del municipio de Cáceres a 2011 ... 51
Tabla 6. Suscriptores del servicio de acueducto ... 52
Tabla 7. Indicadores del sistema de acueducto ... 53
Tabla 8. Resumen del estado actual del sistema de acueducto y la Capacidad instalada de las estructuras ... 59
Tabla 9 Capacidad Instalada y Requerida ... 60
Tabla 10. Indicadores del sistema de alcantarillado ... 66
Tabla 11. Resumen del estado actual del alcantarillado del área urbana del municipio de Cáceres ... 67
Tabla 12. Suscriptores del servicio de aseo ... 73
Tabla 13. Indicadores del servicio de aseo ... 74
LISTADO DE FIGURAS
Figura 1 Localización del municipio de Cáceres en el contexto Departamental ... 12 Figura 2 Capacidad Instalada y Requerida ... 60
LISTADO DE FOTOS
Foto 1. Quebrada Nicapa, aguas arriba de la captación ... 32
Foto 2. Quebrada Nicapa, aguas abajo de la captación ... 32
Foto 3 Estructura de captación fondo en la quebrada Nicapa ... 33
Foto 4. Tubería de captación(alterna)en la quebrada Nicapa ... 33
Foto 5. Línea de aducción ... 35
Foto 6. Pozo de succión ... 35
Foto 7. Estación de Bombeo ... 36
Foto 8. Interior de la estación de bombeo ... 36
Foto 9. Sistema eléctrico de la estación de bombeo ... 37
Foto 10. Aducción desde la estación de bombeo hasta la planta de tratamiento ... 38
Foto 11. Panorámica de la planta de tratamiento del municipio de Cáceres ... 38
Foto 12. Estructura de entrada de agua a la planta de tratamiento ... 39
Foto 13. Estructura de aforo ... 39
Foto 14. Punto de aplicación del coagulante ... 40
Foto 15. Sistema de floculación ... 41
Foto 16. Sistema de sedimentación ... 41
Foto 17. Sistema de filtración ... 42
Foto 18. Lavado de un filtro ... 42
Foto 19. Almacenamiento del cloro gaseoso. ... 43
Foto 20. Laboratorio... 45
Foto 21. Almacenamiento de químicos ... 45
Foto 22. Punto destinado para muestreos periódicos ... 46
Foto 23. Tanque de almacenamiento antiguo ... 46
Foto 24. Nuevo tanque de almacenamiento ... 47
Foto 25. Lechos de secado de lodos provenientes de la PTAP ... 48
Foto 27. Nueva una red de mano izquierda de esta vía ... 49
Foto 28. Válvula e hidrante ... 49
Foto 29.Vías de la zona urbana del municipio de Cáceres ... 50
Foto 30. MHs, Desagües, cajas de inspección del alcantarillado del casco urbano de Cáceres ... 61
Foto 31. Descarga del alcantarillado combinado al río Cauca ... 62
Foto 32. Quebrada Nicapa en al desembocadura al río Cauca ... 63
Foto 33. Caño donde descargan aguas residuales ... 63
Foto 34. Vehículo recolector de residuos del municipio de Cáceres ... 70
Foto 35. Recipientes ubicados en elparque principalpara residuos ... 71
Foto 36. Disposición inadecuada de residuos sólidos en el área urbana ... 72
LISTADO DE ANEXOS
Anexo 1 Documentos legales, certificado cámara de comercio, organigrama y de la Empresa AGUASCOL S.A. E.S.
Anexo 2 Resolución de concesión de aguas de la quebrada Nicapa
Anexo 3 Planillas control de insumos y reactivos, aplicación de cloro y presiones en la red
Anexo 4 Cálculos e información sobre valores del Índice de Riesgo de La Calidad del Agua
Anexo 5 Pago tasa retributiva
Anexo 6 Escrituras y certificados de tradición de lotes propiedad del municipio, lotes destinados para proyectos de disposición final
Anexo 7 Resolución de otorgamiento Licencia ambiental conjunta para relleno regional Anexo 8 Copia de los proyectos ejecutados en 2008, 2010, 2011
Anexo 9 Proyectos ejecutados en los sistemas de acueducto y alcantarillado en los años 2008, 2010 y 2011
Anexo 10
1 INTRODUCCIÓN
El programa de Aguas para la Prosperidad, liderado por el Gobierno Nacional, es una nueva estrategia para atender las necesidades en materia de agua potable y saneamiento básico en el país, a través de este se busca asegurar mecanismos eficientes en la prestación de los servicios de acueducto, alcantarillado y aseo; acelerar la ejecución de los recursos con que cuenta el sector, generar esquemas idóneos de financiamiento, sostenibilidad, promoción de la regionalización, y abrir la oportunidad a todos los municipios del país de hacer parte de él. Los objetivos principales son incrementar la cobertura de los servicios, mejorar la calidad del agua para consumo humano, aumentar el tratamiento de aguas residuales, mejorar la gestión integral de residuos sólidos, proteger cuencas abastecedoras y fortalecer la prestación de los servicios públicos. Como líder del Programa se designa a la Gerencia de Servicios Públicos, quien ejerce la función de Gestor; y quien a su vez, contrata con la Universidad de Antioquia, la Gerencia Asesora de este Programa, mediante contrato interadministrativo N° 2011-CF-370114, suscrito entre la Universidad de Antioquia y la Gobernación de Antioquia.
En la actualidad se está ejecutando la etapa de Diagnóstico Técnico en los sesenta municipios que hacen parte (hasta la fecha) del Plan Departamental de Agua y Saneamiento (PDA). La etapa de actualización de diagnósticos es esencial para identificar las necesidades del municipio y posteriormente priorizar los proyectos para enfocar la inversión en proyectos concretos de calidad y sostenibilidad requeridos en el sector de la prestación de los servicios públicos.
El informe de esta etapa de diagnóstico se presenta por municipio, con el fin de dar una mayor claridad de las necesidades particulares de cada uno, a continuación se presenta la actualización del diagnóstico técnico y operativo de la infraestructura y prestación de los servicios de acueducto, alcantarillado y aseo del municipio de Cáceres, se presenta aspectos generales del municipio, la descripción general de la infraestructura existente y la operación de los sistemas en las condiciones actuales, así como anexos de los documentos y registros soporte de la información recopilada durante la visita realizada al municipio, bajo la cual se desarrolla este informe.
2 ÁREA DEL PROYECTO
El área del proyecto es básicamente la zona urbana del municipio de Cáceres aunque cabe mencionar que algunos corregimientos como El Jardín de Tamaná tienen un numero de habitantes cercana a la población que tiene el área urbana del municipio, además este corregimiento tiene plan maestro de acueducto y alcantarillado y por lo tanto se hace necesario hacerle seguimiento por sus características tan peculiares.
Antioquia es uno de los 32 departamentos de Colombia. Está localizado en la zona noroccidental del país. Su capital es Medellín, segunda ciudad en población y economía de la nación.
Limita al norte con el mar Caribe y con el departamento de Córdoba; al oeste con el departamento del Chocó; al este con los departamentos de Bolívar, Santander y Boyacá, y limita al sur con los departamentos de Caldas y Risaralda.
Antioquia es una de las entidades territoriales más antiguas de Colombia, puesto que fue conformada en 1576. Se encuentra dividida en 125 municipios, 60 de los cuales son objeto del presente contrato y se listan en la Tabla No. 1.
Figura N° 1. Localización del municipio de Cáceres en el contexto Departamental
Fuen te:http://www.google.com.co
Tabla N° 1. Listado de Municipios Vinculados al Plan Departamental de Agua y Saneamiento Básico (PDA) – Objeto de Estudio
REGIÓN MUNICIPIO REGIÓN MUNICIPIO
BAJO CAUCA Caucasia ORIENTE Argelia Cáceres El Santuario El Bagre La Ceja Nechí Nariño
Zaragoza San Francisco
MAGDALENA MEDIO
Caracolí San Luis
Maceo San Rafael
Puerto Berrío Sonsón
Puerto Nare
SUROESTE
Amagá
Puerto Triunfo Andes
NORDESTE
Amalfi Angelópolis
Cisneros Betulia
Remedios Fredonia
San Roque Hispania
Segovia Jericó
Vegachí La Pintada
Yolombó Pueblo Rico
NORTE
Briceño Salgar
Campamento Santa Bárbara
Carolina del
Príncipe Titiribí
Gómez Plata Urrao
Ituango URABÁ Arboletes San Andrés de Cuerquía Necoclí San José de la Montaña San Juan de Urabá Santa Rosa de
Osos Vigía del Fuerte
Buriticá Heliconia
Caicedo Peque
Cañasgordas Sabanalarga
3 METODOLOGÍA DE RECOPILACIÓN DE INFORMACIÓN
La metodología utilizada para el desarrollo de este informe fue a partir de trabajo de campo, recolección y análisis de información primaria y secundaria, una visita de campo en el municipio de Cáceres durante los días 12,13 y 16 del mes de marzo del 2012, con el objeto de hacer el levantamiento de cada uno de los componentes de los sistemas de acueducto, alcantarillado y aseo; cuya información permite la evaluación física de estos, para ello fue necesario realizar actividades previas.
3.1 TRABAJO DE CAMPO
Se realizó las visitas y reconocimiento de campo los días 12,13 y 16, de marzo del presente año, por parte del equipo técnico de la Gerencia Asesora del Programa de Agua para la Prosperidad.
Las visitas y reconocimientos de campo fueron apoyados por funcionarios de las empresas que operan los servicios públicos de acueducto y alcantarillado Aguascol S.A E.S.P. y E.S.P. Tamaná Cáceres S.A., empresa que opera el servicio de aseo en el área urbana y acueducto, alcantarillado y aseo en los corregimientos.
El objetivo de las visitas es realizar el reconocimiento de la infraestructura física, identificar condiciones del funcionamiento y falencias de cada componente.
Es importante aclarar que durante el trabajo de campo se encontró que se está ejecutando obras para el componente de acueducto como optimización de la planta de potabilización, red de distribución y construcción de un nuevo tanque de almacenamiento, información que se ampliará en el numeral 5 objeto del presente diagnóstico.
La recopilación de los aspectos técnicos de cada sistema, se diligenció en formatos que incluían aspectos administrativos, legales, técnicos y ambientales de los componentes objeto de valoración.
De forma más detallada, las actividades realizadas, fueron las siguientes:
Realización de registro fotográfico
Diligenciamiento de los formatos e instructivos de campo.
infraestructura (captaciones, bombeos, plantas de tratamiento, almacenamientos, redes de distribución, redes de alcantarillado, rellenos sanitarios, manejo de residuos sólidos, proyectos en ejecución o ejecutados, etc.), durante tres días
Se solicitó información requerida para dar realizar un buen diagnóstico a las empresas de servicios públicos del municipio.
3.2 INFORMACIÓN SECUNDARIA
Se recopiló y analizó información que reposaba en archivos de CORANTIOQUIA, en las oficinas del municipio, en la empresa Aguas del Bajo Cauca S.A. E.S.P, Aguascol E.S.P. S.A. y en la empresa de Aseo, relacionada con cada uno de los componentes de los sistemas de acueducto, alcantarillado y aseo; además de ser objeto de verificación en la visita de campo.
La revisión de la información secundaria, se orientó al análisis detallado en orden cronológico de todos los documentos desarrollados hasta la fecha, que han incluido, de forma directa e indirecta, aspectos relacionados con los componentes de los sistemas evaluados y así seleccionar la información útil que sirva como base para el desarrollo del diagnóstico en el municipio.
Entre los documentos generales relacionados se encuentran, el Esquema de Ordenamiento Territorial, el Plan de Gestión Integral de Residuos Sólidos, el Plan de Saneamiento y Manejo de Vertimientos, Plan Maestro de Acueducto y Alcantarillado, y otros estudios que permitan conocer aspectos socioeconómicos de los servicios de acueducto, alcantarillado y aseo.
3.3 INFORMACIÓN CARTOGRÁFICA
A la fecha se cuentan con los planos contenidos en el Plan Maestro de acueducto y alcantarillado del municipio de Cáceres.
4 ASPECTOS GENERALES DEL MUNICIPIO DE CACERES
4.1 LOCALIZACIÓN GENERAL
El municipio de Cáceres hace parte de la región del Bajo Cauca, situada al norte del territorio antioqueño en límites con los departamentos de Bolívar y Córdoba, y está comprendida por las planicies cálidas y húmedas como prolongación de las vertientes caucáseas del nordeste antioqueño, como se puede apreciar en el Figura 1.
4.2 ASPECTOS HISTÓRICOS
El municipio de Cáceres fue bautizado así en honor a la ciudad Española que lleva el mismo nombre y que significa “Campamento del César”. Cáceres es uno de los asentamientos poblacionales más antiguos del departamento de Antioquia. Fundado por Don Gaspar de Rodas en 1576 y tuvo como nombres San Gabriel de Cáceres, Santa Magdalena y San Martín de Cáceres. Se erigió municipio en el año de 1903.
4.3 ASPECTOS FÍSICOS
4.3.1 Límites y Extensión
El municipio de Cáceres tiene una extensión de 1.973 kms². El clima predominante es el templado (28º a 35º grados centígrados en promedio) y limita: por el Norte con el departamento de Córdoba y el municipio de Caucasia, por el este con Caucasia y Zaragoza y por el Sur con Anorí y Tarazá y por el Oeste con Tarazá y el departamento de Córdoba.
El municipio de Cáceres cuenta con 5 corregimientos:
• Guarumo: Tiene casi la misma antigüedad que la cabecera, por allí pasa la carretera Troncal de Occidente
• JardínTamaná: Por allí cruza la Troncal de Occidente y tiene comunicación directa con Monte Líbano en Córdoba.
• Puerto Bélgica: Atravesado por la carretera Troncal de Occidente.
• Manizales: Ubicado hacia la zona límite entre los departamentos de Antioquia y Córdoba. En este corregimiento confluye una gran actividad comercial, pues su ubicación estratégica y el paso de la carretera hacia Monte Líbano así lo permiten.
mayores a 1.000 hectáreas.
El Municipio cuenta con 63 veredas entre las que se destacan Río Man, El Tigre, los Comuneros, Puerto Santo, Asturias, La Reversa, Alto Ponciano, Tamaná, Anará, El Calvario y El Playón.
La carretera Troncal de Occidente forma a su paso por el municipio de Cáceres asentamientos de poca extensión con población en precarias condiciones de saneamiento, sitios que carecen de servicios básicos de acueducto, alcantarillado y energía, de equipamiento de educación y salud, asentamientos básicamente rurales. 4.3.2 Relieve y Clima
El clima del municipio se caracteriza por ser cálido con una temperatura promedio de 28°C y está conformado por planicies cálidas y húmedas con altura promedio de 100 msnm.
4.3.3 Infraestructura Vial
La cabecera municipal se comunica con el interior del país y la costa Atlántica a través de la Troncal de Occidente, la cual se encuentra a dos kilómetros aproximadamente del casco urbano.
Los corregimientos de Puerto Bélgica, Jardín Tamaná y Guarumo, distan de la cabecera municipal 14, 34 y 45 kilómetros, respectivamente, se encuentran ubicados sobre la Troncal de Occidente.
Las vías de penetración que comunican a la cabecera municipal con los corregimientos de Manizales y Piamonte y sus respectivas veredas, son transitables, dificultándose un poco el acceso en épocas de invierno.
Las vías que comunican a la cabecera Municipal con las veredas ubicadas en su parte sur, como El Tigre, Muribá, Bijagual, La Floresta, se encuentran en pésimo estado, dificultando el acceso de cualquier medio de transporte.
4.3.4 Hidrografía
Los ríos más importantes son el Río Cauca, el río Tamaná y el río Man. Los ríos Tarazá, Rayo, Man, Corrales y Tamaná desembocan en el Río Cauca.
Quebrada Corrales: ubicada en la Hacienda Porcelana la cual los dueños de los predios dejan que los lugareños y visitantes disfruten de este hermoso paisaje, como para descanso o paseo.
y naturales del Municipio de Cáceres, y considerado uno de los recursos naturales mas importantes del Municipio.
Saltillo de la quebrada El Tigre: Reserva natural del Bajo Cauca, como Patrimonio Biológico de Colombia. El área aproximada de la reserva es de 136.000 hectáreas, de las cuales el 49% corresponde al Municipio de Cáceres.
4.3.5 Geología Local
4.3.6 Geomorfología Local
El municipio de Cáceres ha sido objeto de un detallado estudio geomorfológico con el fin de diferenciar las geoformas asociadas a los procesos y evolución del río Cauca y sus afluentes, así como reconocer los sistemas colinados y montañosos correspondientes a las formaciones Terciarias, Jurásicas y Paleozoicas.
Este estudio geomorfológico especializado ha llevado a una diferenciación detallada con clasificaciones en macrounidades y unidades cuyas especificaciones se relacionan los procesos y evolución de los diferentes relieves.
Una primera macrounidad de llanuras de inundación incluye a todos los terrenos aluviales pertenecientes a los río Cauca, Caserí, Tamaná y Man, en los cuales la tasa de sedimentación ha sido alta y la erosión no tan agresiva. Dentro de esta morfología pueden ser diferenciadas unidades menores como de complejos de orillales y de bajos y ciénagas, las cuales son generalmente utilizadas para crecimiento de pastos y cultivos puntuales aunque están sometidas a inundaciones periódicas.
La macrounidad de planicie aluvial corresponde a aquellas zonas planas constituidas por acumulaciones de los ríos pero que han sido definidas como terrazas aluviales, con una formación más antigua a la anterior macrounidad. Los 6 niveles de terraza del río Cauca y los 3 niveles identificados en los ríos Caserí y Henchí, pertenecen a este grupo. Las unidades aquí incluidas son las de terrazas degradadas, las terrazas disectadas y las terrazas conservadas.
Todo el sistema colinado constituye una macrounidad de colinas la cual domina gran porcentaje del paisaje municipal con montañas que no sobrepasan los 175 metros de altura. En esta macrounidad se incluyen las colinas muy bajas de tope agudo, las colinas muy bajas de tope redondeado y las colinas muy bajas de tope plano, en las cuales como su nombre lo indica se diferencian sus cimas y la amplitud de sus bases. Geológicamente las constituyen rocas sedimentarias del Terciario; son utilizadas principalmente en pastos
para ganadería y sobre los flancos de las colinas se desarrolla reptación en terracetas por pistas pata de vaca.
Las colinas superficiales planas disectadas, las colinas bajas alargadas y las colinas bajas estructurales tienen particularidades en su relieve que permiten definir otras 3 unidades diferentes a las anteriores. Así mismo, en ambas márgenes del río Caserí y de la quebrada Corrales se identifican otra serie de colinas bajas y alargadas representativas, que han sido integradas a dos nuevas unidades y diferenciadas de las colinas ocurrentes entre el río Caserí y la quebrada Vijagual.
La macrounidad de vertientes de frente erosivo se localiza al suroeste del municipio siguiendo las vertientes onduladas o cerros de dirección paralela a las estructuras. En este gran grupo se encuentran unidades como la de vertientes altas de eje central, las vertientes medias con filos estructurales, las vertientes medias en cerros, las superficies de alta colina, las vertientes del cañón del río Henchí, el Piedemonte colinado y las vertientes bajas con filos ramificados.
4.4 ASPECTOS DEMOGRÁFICOS
4.4.1 Evaluación de Población
Para el análisis y proyección de la población del Municipio de Cáceres, se examinó la información de los registros históricos de los censos del DANE y la información existente en el Plan maestro de Acueducto y alcantarillado del municipio y otra información existente con corte al mes de febrero de 2012.
En este análisis se realiza la evaluación para establecer el comportamiento de la población del municipio de Cáceres y su proyección hacia el año 2037 (período de 25 años, determinado de acuerdo a la Resolución 2320 del 27 de noviembre de 2009).
La información que se tiene para realizar la proyección de la población se consultó en la página web del DANE, este es el consolidado del censo realizado en el año 2005; en el cual se encuentran registrados los datos de los censos de los años de 1993 y 2005; además se analizó las proyecciones de población elaboradas por el DANE hasta el año 2012; en la Tabla 2 se muestras los datos, la cual nos permite identificar el comportamiento de la población, según esta fuente de información.
Tabla N° 2.
Dinámica demográfica del área urbana de Cáceres al año 2012 Censos
Fuente Tasas de crecimiento
Año Población Proyección
Geométrica Proyección Exponencial Proyección Wappaus 1993 3616 DANE r k i 2005 6209 DANE 3,572 0,035 3,492 2012 7938 DANE 4,608 0,045 4,399
Fuente: Datos de los Censos Dane – www.dane.gov.co
En la Tabla N° 2, se tiene que la población del municipio de Cáceres, en la zona urbana se presenta un crecimiento por encima del proyectado en el Plan maestro de acueducto y alcantarillado (la población proyectada para el 2012 es de 6508 habitantes), esta situación refleja las condiciones de orden público que se ha presentado en la zona del Bajo Cauca en los últimos años y en especial en Cáceres, municipio que presenta el mayor desplazamiento en Antioquia, según ACNUR para agosto de 2010 presentaba 917 personas desplazadas, donde el 80% eran indígenas, también se incluyó otro factor que influye en el aumento de la población es la búsqueda de mejores condiciones de calidad de vida, entre ellas, fuentes de trabajo, Por lo tanto, se tomará un 25% de la población desplazada para los cálculos de proyección de población, toda vez que la población del municipio se distribuye así, en el área urbana solo el 23%, luego sigue un 21% en el corregimiento de Jardín Tamaná, corregimiento que al igual que otros centros poblados como Puerto Bélgica y Guarumo están localizados a lado de la vía que conduce a la Costa Atlántica, cuyos asentamientos son representativos.
4.4.2 Proyección de Población1
Para la proyección de la población del Municipio de Cáceres, se parte de las siguientes consideraciones:
La información inicial es la registrada en el DANE al año 2005, en la cual se tiene como población 6.209 habitantes; adicionalmente, se asume un 3% para la población flotante y un valor similar como población desplazada, esto por la particularidad de distribución de la población en el municipio.
Para elaborar la proyección de la población de la zona urbana del Municipio de Cáceres se acogen los métodos establecidos en la guía Titulo B del RAS 2.000; según el nivel de complejidad, se proyecta la población por los métodos aritmético, geométrico, exponencial y Wappus. El crecimiento en los últimos años es ascendente y el promedio de la tasa de crecimiento sobrepasa el 2% como se observa en la Tabla N° 2, por lo tanto se asume para el cálculo una tasa de crecimiento del 2%.
Las proyecciones se estimarán a partir del censo del año 2005, con la población estimada por el DANE a 2012, y se denominará la población base de proyección a 25 años (período establecido en la resolución 2320 del 27 de noviembre de 2009).
Aunque en la actualidad no se cuentan con proyectos grandes de construcción de vivienda o actividades comerciales que determinen un crecimiento demográfico alto en la zona urbana, si se tiene un número representativo de población desplazada, asentada en la periferia del municipio.
En la Tabla N° 3 se presenta el resumen de las proyecciones por los diferentes métodos,
Tabla N° 3. Tabla Proyecciones de población zona urbana municipio de Cáceres Nro. AAÑO AÑO PROYECCIÓN ARITMÉTICA PROYECCIÓN GEOMETRICA PROYECCIÓN EXPONENCIAL PROYECCIÓN WAPPUS TASA 2.0% POBLACIÓN FLOTANTE 2% CRECIMIENTO POBLACIÓN TOTAL (2%) 0 2012 7.938 7.938 7.938 7.938 7.938 297 8.235 1 2013 8.185 8.222 8.222 8.225 8.097 303 8.400 2 2014 8.432 8.515 8.515 8.524 8.259 309 8.568 3 2015 8.679 8.819 8.819 8.836 8.424 315 8.739 4 2016 8.926 9.134 9.134 9.161 8.592 321 8.914 5 2017 9.173 9.461 9.461 9.500 8.764 328 9.092 6 2018 9.420 9.798 9.798 9.855 8.939 334 9.274 7 2019 9.667 10.148 10.148 10.226 9.118 341 9.459 8 2020 9.914 10.511 10.511 10.615 9.301 348 9.649 9 2021 10.161 10.886 10.886 11.023 9.487 355 9.842 10 2022 10.408 11.275 11.275 11.451 9.676 362 10.038 11 2023 10.655 11.678 11.678 11.900 9.870 369 10.239 12 2024 10.902 12.095 12.095 12.373 10.067 377 10.444 13 2025 11.149 12.527 12.527 12.872 10.269 384 10.653 14 2026 11.396 12.974 12.974 13.398 10.474 392 10.866 15 2027 11.643 13.438 13.438 13.954 10.684 400 11.083 16 2028 11.890 13.918 13.918 14.542 10.897 408 11.305 17 2029 12.137 14.415 14.415 15.166 11.115 416 11.531 18 2030 12.384 14.930 14.930 15.828 11.337 424 11.762 19 2031 12.631 15.463 15.463 16.532 11.564 433 11.997 20 2032 12.878 16.015 16.015 17.284 11.795 441 12.237 21 2033 13.125 16.587 16.587 18.086 12.031 450 12.482 22 2034 13.372 17.180 17.180 18.945 12.272 459 12.731 23 2035 13.619 17.794 17.794 19.868 12.517 468 12.986 24 2036 13.866 18.429 18.429 20.860 12.768 478 13.245 25 2037 14.113 19.087 19.087 21.931 13.023 487 13.510
En la proyección anterior se puede observar que el comportamiento de la población por los métodos geométrico, exponencial y de Wappus tiene un comportamiento similar y son mayores que la proyectada por el método aritmético; este último método se caracteriza por mostrar un proyección lineal y aunque es utilizado para comunidades rurales y municipios con crecimiento muy estables, en el caso de Cáceres no es aplicable, ya que en la ultima década ha presentado un crecimiento considerable por factores externos de índole social.
Utilizando la tasa de crecimiento del 2%, la población para un período de diseño de 25 años, sería de 13.510 habitantes; con los resultados anteriores y analizando las actividades económicas que se desarrollan en el municipio de Cáceres y sus alrededores, que son actividades (minería de beta y aluvión) que puedan generar una población flotante y también presentarse un crecimiento desbordado de la población como consecuencia del desplazamiento presentado a finales de los 90 y del siglo 21, se concluye que para efectos del presente estudio se asume la tasa de crecimiento del 2%. 4.4.3 Nivel de complejidad
Se hace necesario conocer el nivel de complejidad al que pertenece el Municipio, de conformidad con El Reglamento Técnico de Agua Potable y Saneamiento Básico (RAS-2000) del Ministerio de Desarrollo Económico, con el objeto de definir unos parámetros para proyectar las obras que satisfagan las necesidades futuras de la comunidad. Tomando como base la población total a 2012 de 8.235 habitantes, resultado de la población proyectada a 25 años, el nivel de complejidad del Municipio es “medio alto”. El nivel de complejidad del sistema adoptado debe ser el que resulte mayor entre la clasificación obtenida por la proyección de la población urbana al período de diseño y aquel obtenido según la capacidad económica actual de los usuarios del sistema, se considera que a pesar de que la capacidad económica de los usuarios es baja, según la empresa operadora del servicio de acueducto, en el municipio se registra el 70% de los suscriptores en el estrato 1, alcantarillado y el número de habitantes proyectado oscila entre 2.501 y 12.500 habitantes, para los primeros 21 años, están en el rango de nivel “Medio” de complejidad, pero los últimos cuatro años del horizonte, definen el nivel de complejidad como Medio Alto, según la norma.
futuros del acueducto del área urbana del municipio de Cáceres, teniendo en cuenta lo establecido en el RAS/2000 y ajustado a la Resolución 2320 del 27 de noviembre de 2009; además en la tabla N° 4 se muestra el resumen de los caudales proyectados.
) y NC Medio Alto S (L/hab-d) (L/s) (m³) 2012 8.235 135 180 17,16 20,59 30,88 592,92 2013 8.400 135 180 17,50 21,00 31,50 604,78 2014 8.568 135 180 17,85 21,42 32,13 616,87 2015 8.739 135 180 18,21 21,85 32,77 629,21 2016 8.914 135 180 18,57 22,28 33,43 641,80 2017 9.092 135 180 18,94 22,73 34,10 654,63 2018 9.274 135 180 19,32 23,18 34,78 667,72 2019 9.459 135 180 19,71 23,65 35,47 681,08 2020 9.649 135 180 20,10 24,12 36,18 694,70 2021 9.842 135 180 20,50 24,60 36,91 708,59 2022 10.038 135 180 20,91 25,10 37,64 722,77 2023 10.239 135 180 21,33 25,60 38,40 737,22 2024 10.444 135 180 21,76 26,11 39,16 751,97 2025 10.653 135 180 22,19 26,63 39,95 767,01 2026 10.866 135 180 22,64 27,16 40,75 782,35 2027 11.083 135 180 23,09 27,71 41,56 797,99 2028 11.305 135 180 23,55 28,26 42,39 813,95 2029 11.531 135 180 24,02 28,83 43,24 830,23 2030 11.762 135 180 24,50 29,40 44,11 846,84 2031 11.997 135 180 24,99 29,99 44,99 863,77 2032 12.237 135 180 25,49 30,59 45,89 881,05 2033 12.482 135 180 26,00 31,20 46,81 898,67 2034 12.731 135 180 26,52 31,83 47,74 916,64 2035 12.986 135 180 27,05 32,46 48,70 934,98 2036 13.245 135 180 27,59 33,11 49,67 953,67 2037 13.510 135 180 28,15 33,78 50,66 972,75
La economía del Municipio se basa principalmente en la agricultura, predominando los cultivos de plátano, yuca, arroz, maíz y madera, dicha actividad se desarrolla en forma empírica; además de la ganadería, la minería del oro y plata.
Se produce yuca, maíz y plátano de excelente calidad, pero el mal estado de las vías no permiten su comercialización, de ahí que la mayoría de los campesinos, cultiven para subsistir, también se presentan latifundios, cultivados con grandes zonas para pastos para la ganadería, lo que ha repercutido en desventajas para la población más pobre, y ha incrementado el desempleo en las zonas rurales, igualmente en las zonas urbanas a donde se desplazan muchas pobladores quienes también se enfrentan a la poca oportunidad de vinculación laboral que ofrece el Municipio.
La industria se ha desarrollado poco, se aprecia la actividad de la pequeña industria casera o familiar. El comercio se limita a pequeños y medianos negocios relacionados con los productos de consumo diario, como: carnicerías, graneros, restaurantes, droguerías, proveedores, veterinarios, etc.
El municipio no ha desarrollado la infraestructura hotelera ni turística, la mayor fuente de empleo la constituye el empleo informal, mediante las ventas ambulantes, al igual que el trabajo no calificado, por jornales en fincas y haciendas de la región.
Aunque las tierras son muy fértiles, la agricultura sufrió un gran revés debido al cambio que se generó con la fiebre del oro en estas regiones, pero aun así todavía existen grupos de campesinos dedicados al cultivo de productos autóctonos de la región como: maíz, arroz, yuca y plátano de excelente calidad, frutales y madera, mientras que en la zona rural se empezó a extender el cultivo de la coca.
La ganadería genera algunos empleos en la región, también la pesca, la minería y la economía informal que también son fuentes importantes de empleo.
4.6 USOS DEL SUELO
Para el municipio de Cáceres se tienen establecidos los siguientes usos del suelo dentro del EOT así:
Suelo Urbano. La cabecera municipal. Suelo Rural. Incluye el Área Suburbana. Suelo de Protección.
4.6.1 Uso del Suelo Rural
El suelo rural en el que se localizan las veredas, esta zonificado y se detalla a partir de la definición de unidades de ordenamiento y manejo, las siguientes 13 unidades que reflejan el uso del suelo rural.
• Zona de colinas medias cubiertas por fragmentos de bosques naturales. • Área estructurante de la Reserva Bajo Cauca — Henchí.
• Área estructurante de la Reserva del Río Cauca. • Zonas protectoras del recurso agua.
• Zonas de protección perimetral de la vía Cáceres-Caucasia y Cáceres Zaragoza. • Zona de protección por amenaza alta por inundación.
• Zonas de protección de Humedales.
• Zona de colinas bajas aptas para el establecimiento de Sistemas Silbo pastoriles. • Zona de colinas medias aptas para el establecimiento de Sistemas Agro silbo pastoriles.
• Zona Recreativa.
• Zona de Protección de Patrimonio Cultural (Resguardo Indígena). • Zona de protección para la ubicación del relleno sanitario.
• Zona de protección para la ubicación de una Estación de Servicio.
4.6.2 Uso del Suelo Urbano
En el municipio de Cáceres el suelo urbano y de expansión urbana esta conformado por: • La cabecera municipal Cáceres,
• El centro poblado del corregimiento El Jardín, • El centro poblado del corregimiento Guarumo
• El centro poblado del corregimiento Puerto Bélgica • El centro poblado del corregimiento Manizales.
Suelo Suburbano el centro poblado de corregimiento de Piamonte que es un área ubicada dentro del suelo rural, que pueden ser objeto de desarrollo con restricciones de uso, de intensidad y de densidad, garantizando el autoabastecimiento en servicios públicos domiciliarios.
4.7.1 Acueducto, Alcantarillado y Aseo
En la cabecera municipal los servicios de acueducto y alcantarillado son administrados por la empresa AGUASCOL S.A. E.S.P., de tipo privado, con oficina central en Medellín, administra los sistemas de acueducto y alcantarillado, entregados por ACUANTIOQUIA, entidad que diseñó y construyó los sistemas.
La firma Aguascol S.A. E.S.P., de Cáceres cuenta con un total 31 empleados (24 empleados en el servicio de acueducto y 7 laboran en el servicio de alcantarillado), personal con experiencia en el cargo y con capacitaciones en el SENA.
La facturación de los servicios de acueducto y alcantarillado se realiza mensualmente desde la oficina central en Medellín. El cobro de la tarifa de aseo se realiza en la facturación de EPM (energía) que luego pasa a la empresa prestadora de este servicio. De acuerdo a los análisis de calidad el agua es potable y el servicio de acueducto presenta una cobertura del 100% y en el servicio de alcantarillado del 52,8%. En términos generales, en la actualidad el Municipio cuenta con 7 acueductos y 6 alcantarillados, y dos proyectos de acueductos y alcantarillado para ejecutar (cabecera municipal y el corregimiento de Jardín Tamaná)
Para atender las demandas de abastecimiento de agua para consumo en la cabecera municipal, se aprovecha la oferta hídrica de la microcuenca de la quebrada Nicapa.
No existe sistema de tratamiento de aguas residuales, éstas se descargan en dos puntos en las riveras del río Cauca.
Las viviendas que no están conectadas al sistema del alcantarillado descargan sus aguas residuales a pozos sépticos o directamente a caños de aguas lluvias.
Los desechos sólidos producidos en la Cabecera Municipal son de origen residencial, comercial e institucional principalmente, los cuales son dispuestos en el relleno sanitario del municipio de Caucasia. Todavía se observa en el área urbana que se depositan residuos sólidos en lotes baldíos o caños. Es muy reducido el volumen de escombros resultantes en el Municipio ya que son muy pocas las construcciones reformadas y los escombros producidos son utilizados como relleno para la construcción. El Municipio, por medio de las Juntas de Acción Comunal, Mujeres Cabeza Familia-Hogar, realizan el barrido de las calles, especialmente las principales y el parque.
El sistema de energía está a cargo de las Empresas Publicas de Medellín, que proporciona una cobertura del 71.49% en la zona rural y del 90.7% para la parte urbana. El servicio de gas ha tenido buena acogida por la comunidad. El gas es suministrado a domicilio por las distintas empresas de Caucasia y Sincelejo (Surtigas, Portagas, Cartogas, Gases de Antioquia, entre otras).
El servicio de telefonía es prestado por la empresa Edatel, la cabecera Municipal cuenta con una central telefónica y con teléfonos públicos que funcionan con tarjeta prepago o con monedas.
5 DIAGNÓSTICO TÉCNICO DE LOS SISTEMAS ACTUALES DE PRESTACIÓN DE LOS SERVICIOS EN EL MUNICIPIO DE CACERES
5.1 SISTEMA DE ACUEDUCTO
El sistema de acueducto del municipio, fue construido en el año 1.979 para una vida útil de 20 años, está conformado por las siguientes estructuras: Bocatoma, pozo de succión, impulsión de agua cruda, planta de tratamiento convencional, tanque de almacenamiento y red de distribución. Con una cobertura del 100%, y con discontinuidad en el servicio, presenta un gran porcentaje de pérdidas del 56% debido a deficiencias en la micromedición y problemas político –sociales (invasiones) con conexiones ilegales.
5.1.1 Fuente de Abastecimiento
La población de Cáceres tiene como fuente abastecedora de agua a la quebrada Nicapa, la cual finaliza su recorrido en proximidades al área urbana, una vez ha sido captado un caudal de agua mediante bombeo. La microcuenca hace parte de predios privados, dedicados a la actividad ganadera.
Foto N° 1. Quebrada Nicapa, aguas arriba de la captación
La microcuenca de la quebrada Nicapa está localizada al suroeste de la cabecera municipal, con un área aproximada de 2.5 km², el caudal promedio de agua que maneja es 48 l/s, dado por sus condiciones climáticas (temperaturas promedio de 27ºC y lluvias anuales entre 3.900 mm a 4.100 mm). Según estudio hidrológico de la Universidad Nacional la fuente tiene la capacidad para abastecer poblaciones futuras. Se tiene una concesión de aguas de 31,48 l/s con vigencia hasta el año 2.019, según Resolución 130PZ-813 de 23/06/2004 otorga Resolución 130PZ-1686 de fecha 17/09/2009 prórroga (not.14/10/09)
Foto N° 2. Quebrada Nicapa, aguas abajo de la captación
La fuente presenta algunas particularidades que la hacen muy sensible en cuanto al recurso, siendo una cuenca que requiere mayor cuidado para asegurar los caudales
terraceo intenso en algunas de sus vertientes, así como la presencia en menor proporción de las llamadas patas de vaca. Aunque las pendientes no son demasiado pronunciadas, el tipo arcilloso de los suelos se comporta de forma muy plástica ante la humedad, propiciando este tipo de deformaciones ante el peso y pisoteo del ganado.
Foto N° 3. Estructura de captación fondo en la quebrada Nicapa
Foto N° 4. Tubería de captación (alterna) en quebrada Nicapa
5.1.2 Sistema de Captación
La captación del agua para el acueducto se realiza a la altura de la cuenca baja de la quebrada Nicapa y en un tramo donde el cauce amplio presenta bajo gradiente, por lo que
mientras que el lecho es regular, con limos y arenas finas en una capa gruesa y fácilmente removible.
La bocatoma ubicada a 1 Km de la desembocadura de la quebrada Nicapa con el río Cauca y a 350 metros de la planta de tratamiento de agua potable,fue construída en 1.979. En el año 2006 se adaptó una tubería perforada sumergida, para la entrada del agua de la quebrada, como alternativa para épocas de lluvias, cuando la estructura se colmata por sedimentos y disminuye su capacidad de captación. Cuenta con una presa rudimentaria la cual se draga esporádicamente lo cual permite subir los niveles de agua en época de verano.
La estructura de captación esta compuesta por una rejilla en buen estado de 1.00 m x 0.4 m y una aleta de 2.20 m de longitud y 0.30 m de ancho. Estructuralmente está en buen estado, aunque se llena de sedimentos reduciendo la altura útil a sólo un metro y medio y con ello la capacidad de retención del agua, permite el paso de sedimentos a las demás estructuras y la favorece la obstrucción de las tuberías.
5.1.3 Aducción Captación – Desarenador
La aducción es en tubería de hierro galvanizado, presenta un diámetro de 6 pulgadas y una longitud de 79,1m, desde la bocatoma hasta el tanque desarenador y logra transportar el caudal necesario para la etapa de diseño proyectada. La tubería está enterrada, en una zona inundable ya que es una zona plana (llanura)
Foto N° 5. Línea de aducción
5.1.4 Desarenador y pozo de succión
El pozo de succión posee un área superficial de 4m² y 3 m de profundidad, se encuentra ubicada a 4 m aproximadamente de la estación de bombeo.
Foto N° 6. Pozo de succión
5.1.5 Estación de bombeo
La estación de bombeo está rodeada por un muro de aproximadamente 1,0 m. de altura, el cual ha sido realzado dos veces para proteger la instalación física del acceso directo de las aguas que invaden toda esta zona plana cuando la quebrada crece y anega por horas o días estos terrenos. Junto a la estación de bombeo existe una pequeña zona de
incluyendo aquellos donde se asientan las fundaciones.
Foto N° 7. Estación de Bombeo
Para la impulsión del agua cruda se cuenta con una bomba que requiere energía a 220 voltios, con una potencia de 50 HP. La bomba impulsa el agua desde el pozo de succión hasta la planta de tratamiento. Con bombeo de succión negativa con motor horizontal. En la visita al sitio se observaron fugas de agua en la bomba ver Foto 7, humedades al interior de la construcción, no se tiene bomba para Stand - bye, ni para emergencias (que funcione con combustible). La caja eléctrica está en buenas condiciones.
Foto N° 9. Sistema eléctrico de la estación de bombeo
En la foto 8 se observa la caja que contiene el sistema eléctrico de la estación de bombeo la cual está en buen estado. En el año 2011 se hizo mantenimiento de la bomba de respaldo.
5.1.6 Impulsión Pozo de Bombeo - Planta de Tratamiento
Desde el pozo de succión se impulsa el agua a la planta de tratamiento por tubería en PVC en un diámetro de 6 pulgadas en un trayecto de 280 m, la impulsión no posee ventosas. Se hicieron reparaciones en un punto de la aducción, de acuerdo con las versiones del fontanero.
Foto N° 10. Aducción desde la estación de bombeo hasta la planta de potabilización
5.1.7 Planta de Tratamiento
La Planta de Potabilización de Agua (PPA) es de tipo convencional, fue diseñada por la División de Saneamiento Ambiental del Servicio Seccional de Salud de Antioquia en el año 1.991, proyectada para una capacidad máxima de 35 l/s y construida en concreto reforzado en el año de 1.993, con una vida útil de 20 años.
5.1.7.1 Estructura de Entrada, Aforo y Mezcla Rápida
El agua cruda llega a la planta de tratamiento impulsada por bombeo desde la captación, por medio de una tubería metálica de 6” de diámetro para llegar a la cámara de
aquietamiento de
1,0 m x1,0 m x1,50 m y entregar el agua cruda a una canaleta Parshall de 6" de garganta y luego pasa a una canal rectangular de 0,15 m x0,55 m con una longitud de 3,50 m y por medio de una abertura de 0,25 m x0,55 m.
Foto N° 12. Estructura de entrada de agua a la planta de tratamiento
Tiene como estructura de aforo y dispersión del coagulante, el coagulante se aplica en la cámara de aquietamiento, al final de la canaleta Parshall, después el agua pasa a una canal de 0,15 x3,50 x0,55 m, para entrar al floculador hidráulico de tabiques horizontal.
5.1.7.2 Floculación y Sedimentación
La floculación está conformada por una estructura y dos cámaras de floculación, con un área superficial de cada cámara de 8,10m² y una profundidad 1,80m., cámaras con tabiques de asbesto cemento. Este proceso es el más importante en la planta de tratamiento porque al no suministrar la dosis óptima y lograr una buena dispersión, puede afectar el funcionamiento de los demás procesos.
Foto N° 14. Punto de aplicación del coagulante
La firma Aguas del Bajo Cauca en la actualidad viene desarrollando el proyecto de optimización de la planta de potabilización, entre ellos el sistema de floculación para optimizar la mezcla rápida y mejorar el sistema de preparación, aplicación y distribución del coagulante, el floculador no tenía el número de tabiques con los cuales fue diseñado dando como consecuencia un mal funcionamiento de los floculadores, A la fecha no se ha hecho entrega de los trabajos realizados.
Foto N° 15. Sistema de floculación
Son dos sedimentadores de alta tasa, con un área superficial de 6,16m2, con una
profundidad en el desagüe de 3,80 m y en la parte alta de 2,40m y con un espacio para 25 placas planas de asbesto cemento de 2,20 x 1,80 m y 6mm de espesor, inclinadas 60° y separadas cada 7cm. El agua floculada llega a los sedimentadores por medio del canal del agua floculada y a través de 27 orificios localizados en el tercio de la parte baja del sedimentador, distribuyendo el agua de una manera ascendente hacia las placas de asbesto cemento. El agua sedimentada se recoge por medio de un canal perimetral en concreto de 0,20 x 0,20 y entrega el agua sedimentada al canal común de distribución a los filtros.
Foto N° 16. Sistema de sedimentación
Los sedimentadores no contaban con el número tabiques con los que fue diseñado para un buen funcionamiento, lo cual generaba agua con presencia de partículas suspendidas que ocasiona que la carrera de los filtros sea corta ocasionando la colmatación de los lechos filtrantes muy rápido, por lo se hizo necesario en el año 2010 su optimización.
sedimentadores.
5.1.7.3 Filtración
Foto N° 17. Sistema de filtración
La batería de filtros consta de cuatro unidades de filtración (filtros rápidos de mutuo lavado ), cada uno con un área superficial de 2,14m2 y 3,50m de profundidad, divididos
longitudinalmente por un canal central de lavado de 0,30m de ancho, con un conducto de distribución inferior de agua de lavado. Por lo tanto, se dispone en esta forma de un área neta de filtración de 8,56m2. El sistema de drenaje es para el agua filtrada y está formado
por viguetas en “V”, provista con orificios de ½”, que entregan el agua filtrada al canal de distribución del filtro, por medio de un vertedero.
del servicio.
5.1.7.4 Desinfección
La desinfección del sistema de abastecimiento de agua se realiza aplicando cloro gaseoso, el punto de aplicación del cloro es directamente en el canal general que entra a la tubería que va al tanque de almacenamiento. El área destinada para la desinfección es un cuarto amplio, se encuentra aislado y no tiene una ventana ni la ventilación adecuada en caso de una emergencia por el escape de gas. En el año 2011 se hizo suministro e instalación de un clorador de repuesto, así como la reparación del sistema de dosificación.
Foto N° 19. Almacenamiento del cloro gaseoso.
5.1.7.5 Caseta de Operación y Laboratorio
Presenta un buen estado en su estructura civil, se observa que le están haciendo mantenimiento al momento de la visita , el laboratorio tiene un área de 6.45 m2, la bodega de insumos químicos tiene un área de 9,90 m2, la oficina se encuentra en el laboratorio y
la bodega de cloro gaseoso tiene una área de 7,21 m2. Durante las visitas de campo se
pudo observar que se mejoró ostensiblemente la apariencia exterior de la planta, se pintó y se realizó una operación de aseo general.
Se observa en buen estado el pequeño laboratorio, solamente se tiene funcionando el turbidímetro, la instrumentación existente aunque se evidencia mantenimiento, también se le observa deterioro por el tiempo, ver detalles en la Foto 20.
Se observa el almacenamiento de los químicos utilizados en el proceso de potabilización, en dos áreas una especifica para el cloro y otra para los demás.
Foto N° 20. Laboratorio
Foto N° 22. Punto destinado para muestreos periódicos
5.1.9 Tanque de Almacenamiento
El agua tratada llega a un tanque de almacenamiento semienterrado, ubicado al nivel de la planta de tratamiento, construido en concreto reforzado, el cual tiene una capacidad total de 150 m3 y una capacidad útil de 133 m3. Dimensiones:
Ancho: 5,5 m Largo: 9,33 m
Profundidad útil: 2,60 m Profundidad total: 3,0 m
La tubería de salida es de 6” de diámetro. El tanque está ubicado con respecto a la cabecera municipal con una carga estática de 48 m.
almacenamiento de 965 m3 en vidrio fusionado al acero, obra que está muy avanzada en
su construcción, como se observa en la foto 24, la cual se tenía proyectada para entregar en el mes de febrero del 2012.
Foto N° 24. Nuevo tanque de almacenamiento en construcción
5.1.10 Lecho de secado y tanque de recirculación
En la actualidad se observa la construcción de un sistema de lechos de secado para lodos provenientes de los sedimentadores, constituido por dos unidades de secado de lodo, provistos con material filtrante y cubiertos con techo tipo invernadero, con tubería de entrada y de lavado lo mismo que las válvulas de paso de 6 pulgadas en PVC.
También se observa recién construido un tanque de recirculación de 2,0m x 2,5m de sección y 1,75m de profundidad útil, para recircular el lodo de las aguas de lavado de los filtros al floculador, según Alternativas del plan maestro de acueducto y alcantarillado se
requiere una
A la fecha las aguas de lavado las descargan a un lado de la planta por fuera del cerramiento y sus aguas y lodos por la pendiente del terreno son llevados hacia un humedal ocasionando la contaminación de éste.
Foto N° 25. Lechos de secado de lodos provenientes de la PTAP
Foto N° 26. Tanque de recirculación de agua de lavado de filtros
5.1.11 Red de conducción
La red de conducción se encuentran en buen estado, es de PVC y diámetro 6”, tiene una longitud de 500 m, la localización espacial de esta red corresponde a un trazado que parte del tanque de almacenamiento localizado en predios de la planta de tratamiento en el
corresponde a llanura de inundación de la quebrada Juan de la Hoz, según estudios contenidos en el plan maestro, en este trayecto la tubería permanece sumergida en agua permanentemente.
Foto N° 27. Nueva una red de mano izquierda de esta vía
Recientemente se instaló una nueva línea de conducción de un Km., el trazado parte desde el tanque de almacenamiento en el lote donde está ubicada la planta de tratamiento, pasa por toda la vía destapada que conduce y finaliza en el sector del Cementerio en la diagonal 49 donde inician las redes de distribución, en Ø8” y material PVC RDE 32.5,
5.1.12 Red de Distribución
La red de distribución del Sistema de Acueducto de Cáceres, es una red conformada por circuitos cerrados (mallas) y construida entre los años de 1990 y 1993; posee 11 válvulas de compuerta y 2 hidrantes tiene una longitud total de 9.8 km con diámetros que oscilan entre 1” y 3” y domiciliarias de ½”.
del tanque de almacenamiento, se presentan presiones estáticas en el sistema que fluctúan entre 10 y 40 m.c.a.
Foto N° 29. Vías de la zona urbana del municipio de Cáceres
Para apreciar mejor el estado actual de las tuberías del sistema de acueducto del municipio de Cáceres, se presenta en la tabla N° 5 el resumen:
Hidráulico (Ø) (m) Instalación Aducción 6 280 PVC 03-11-1979 Aducción 6 60 Acero 03-11-1979 Conducción 6 500 PVC 01-06-1993 Red Primaria 6 24 PVC 17-02-2008 Red Secundaria 3 3884 PVC 01-08-1993 Red Secundaria 3 120 PVC 07-04-2006 Red Secundaria 3 120 PVC 03-08-2006 Red Secundaria 3 147 PVC 01-07-2008 Red Secundaria 2 5565 PVC 01-08-1993 Red Secundaria 2 252 PVC 18-10-2006 Red Secundaria 2 978 PVC 17-02-2008 Red Secundaria 2 182 PVC 01-07-2008 Red Secundaria 1 300 PVC 01-08-1993 Red Secundaria 1 1260 PVC 17-02-2008 Red Secundaria 1 882 PVC 01-07-2008 Red Secundaria 1 2662 PVC 19-08-2008 TOTAL 17216
Se han presentado procesos constructivos independientes de redes de distribución por parte de la comunidad, por lo tanto es común encontrar que en algunos sectores se instalen redes de 1” y 2” en polietileno de baja densidad (manguera) y además se
finalmente se están surtiendo en su totalidad del agua potable generada en la planta de tratamiento. Aunque se han extendido nuevas redes como se observa en la anterior tabla.
5.1.13 Macromedición y Micromedición
Existe un macromedidor a la salida del tanque de almacenamiento instalado recientemente en el año 2010.
Cantidad de agua producida: 540.438 m3 en el año 2.010
Cantidad de Agua facturada: 232.932 m3
5.1.14 Suscriptores
Los datos de facturación del sistema Cáceres indican que hay 1.776 suscriptores registrados, de ellos la mayoría pertenecen al estrato 1 (1.252 suscriptores) y se tienen instalados 1.659 micromedidoresen buen estado, como se observa en la Tabla N° 6. Tiene una cobertura de 93,41%. Se observan invasiones en las áreas periféricas del municipio que cuentan con el servicio de acueducto.
Tabla N° 6. Suscriptores del servicio de acueducto
Categoría No Suscriptores Estrato 1 1252 Estrato 2 410 Estrato 3 2 Estrato 4 0 Estrato 5 0 Industrial 0 Comercial 87 Oficial 25 TOTAL 1.776
Fuente: Aguascol S.A. E.S.P. 5.1.15 Indicadores
En la tabla N° 7 se relacionan los indicadores más importantes con los cuales se evalúan los criterios de la prestación del servicio de acueducto y su infraestructura.
determinación r Cobertura del Servicio Zona Urbana (%) (# de Viviendas conectadas Sistema de Acueducto / # total de viviendas) * 100
100 Dato, suministrado por la empresa operadora.
Cobertura de
Micromedición (%)
(# de Viviendas con micromedidor / # total de viviendas con sistema de acueducto urbano) * 100
93,4 %
La población que vive en la periferia está conectada al servicio de agua, pero en
muchos casos sin
micromedición Calidad del Agua Se determina por el
Índice de Riesgo de la Calidad del Agua - IRCA
3,96 %
Con los resultados que se obtuvieron de las diferentes fuentes de información, se tiene que la calidad de agua para consumo humano es óptima, SIN RIESGO PARA LA SALUD..
Pérdidas (%) (Agua Producida – Agua Facturada)/ Agua
Producida
56,0 %
Aguascol S.A. E.S.P., realiza constantemente campañas de detección de fugas, cambios de micromedidores y otras actividades con el objeto de mejorar el indicador
Funcionamiento del Sistema
Bueno, regular o Malo Bue no
Cuenta con todos los elementos necesarios para garantizar la prestación del servicio. El problema actual son las pérdidas.
Continuidad # Horas de prestación del Servicio/ día
24 El servicio se presta 24 horas al día, 7 días a la semana, solo se deja de prestar el servicio cuando se hace lavados de
5.1.16 Recomendaciones del Plan Maestro
Los estudios y diseños del plan maestro de acueducto y alcantarillado urbano fue realizado en el año 2007 por la firma UT Colmar, y los estudios iniciales fueron hechos por la Universidad Nacional. Las recomendaciones que se encontraron son las siguientes:
- Ampliar cobertura del agua potable a toda la comunidad para evitar conexiones fraudulentas en especial a los sectores de El 22, Villa del Río, Playa e Oro, Juan de la Hostia, un sector del Carmen y Cancha, entre otros.
- Implementar macromedición: para controlar cantidades de agua producida y facturada.
- Implementar micromedición: instalar 574 micromedidores y cambiar 106 que están malos.
- Reducir pérdidas en la aducción y pérdidas técnicas e implementar y socializar programa de uso eficiente del aguapara reducir pérdidas ya que están por encima del límite permisible según RAS- 2000.
- Ajustar dotación bruta (236 l/hab-día según lo estipulado en el RAS-2000: con optimización de las redes de distribución, sectorización e instalación de micromedidores.
Para la optimización del sistema de acueducto se planteó lo siguiente:
5.1.16.1 Cumplimiento y requerimientos de tipo legal y ambiental para el sistema de acueducto
Concesión de agua mediante resolución No. 130PZ 813 del día 23 de junio de 2004, fue otorgada por Corantioquia, la Concesión de agua de la quebrada Nicapa al Consorcio Aguascol S.A. E.S.P., por un caudal de 15,24 l/s la cual tendrá una vigencia de cinco (5) años; fecha en la cual se debe renovar nuevamente dicha concesión y solicitar un mayor caudal que según la demanda de agua para el período de diseño al año 2027 es de 35 l/s.
Servidumbres: Es importante mencionar que dentro de las actividades relacionadas con la optimización del sistema de acueducto, se proyecta replantear el trazado de la tubería de conducción para garantizar mejor su funcionamiento y evitar la exposición actual; el Municipio debe adelantar los respectivos trámites para obtener la servidumbre correspondiente al
Licencia ambiental: el contratista encargado de la ejecución de las obras físicas debe aplicar la guía de manejo socioambiental para la construcción de obras de infraestructura pública del Municipio de Medellín.
Calidad del agua: La calidad del agua tiene que ver con las condiciones y el estado de operatividad de la planta de potabilización (PPA). Tal como se mencionó en el diagnóstico, es necesario realizar la optimización de la planta de tratamiento, lo cual garantizará cumplir con los parámetros físico químicos y bacteriológicos.
Perímetro urbano y zonas de expansión: La optimización de las redes de distribución del acueducto, fueron concebidas teniendo en cuenta la delimitación de acuerdo con el perímetro urbano planteado en el EOT para el período 2003 – 2009, así como la instalación de redes a aquellos sectores que se han ido consolidando pero que ante planeación municipal no cuentan con la respectiva licencia de construcción. En el 2007 se identificaron los sectores Los Platinos y Villa del Río para el suministro de agua.
5.1.16.2 Optimización de los componentes del sistema de acueducto
Para mejorar el sistema de acueducto simplemente se planteó la optimización del sistema, a excepción de la red de conducción y la red de distribución, para las cuales fueron planteadas dos alternativas para mejorar cada una de ellas. Por lo tanto para cada componente se plateó así:
Microcuenca abastecedora del sistema de acueducto
La microcuenca requiere mayor cuidado para asegurar los caudales necesarios para el abastecimiento de sus habitantes.
Captación o bocatoma
Es necesario realizar un proceso de dragado y mantenimiento, además construir un dique para garantizar el nivel mínimo de agua.
Se proyectó la instalación de una nueva captación con el objeto de que el agua captada de la quebrada Nicapa se realice en condiciones técnicas . Lo anterior, implica la construcción de una captación lateral, la cual tendrá una zona de
