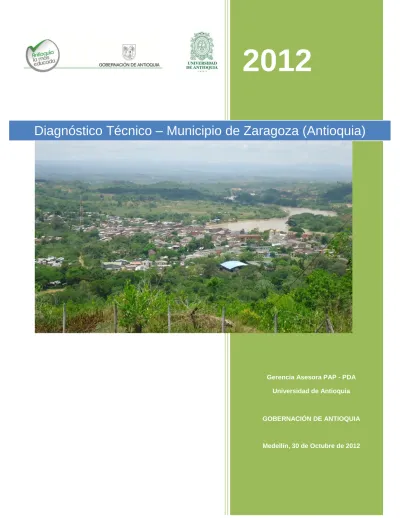

2012
Gerencia Asesora PAP - PDA Universidad de Antioquia
Diagnóstico Técnico – Municipio de Zaragoza (Antioquia)
TABLA DE CONTENIDO
1 INTRODUCCIÓN ... 1
2 ÁREA DEL PROYECTO ... 2
3 METODOLOGÍA DE RECOPILACIÓN DE LA INFORMACIÓN ... 4
3.1 TRABAJO DE CAMPO ... 4
3.2 consecución y evaluacion de la información SECUNDARIA ... 5
3.3 INFORMACIÓN CARTOGRAFICA ... 5
4 ASPECTOS GENERALES DEL MUNICIPIO DE ZARAGOZA ... 5
4.1 LOCALIZACIÓN GENERAL ... 5 4.2 ASPECTOS FÍSICOS ... 6 4.2.1 Límites y extensión ... 6 4.2.2 Relieve y clima ... 6 4.3 ASPECTOS DEMOGRÁFICOS... 6 4.3.1 Evaluación de Población ... 7 4.3.2 Proyección de Población ... 8 4.3.3 Nivel de complejidad ... 11
4.3.4 Cálculos de caudales actuales y futuros ... 11
4.4 SERVICIOS PÚBLICOS DOMICILIARIOS ... 14
4.4.1 Energía y telecomunicaciones ... 14
4.4.2 Acueducto, alcantarillado y aseo ... 15
5 DIAGNÓSTICO TÉCNICO DE LOS SISTEMAS ACTUALES DE PRESTACIÓN DE LOS SERVICIOS EN EL MUNICIPIO DE ZARAGOZA ... 15
5.1 SISTEMA DE ACUEDUCTO ... 15
5.1.1 Fuentes de abastecimiento ... 16
5.1.2 Sistema de captaciones ... 19
5.1.3 Desarenadores ... 24
5.1.4 Aducción desarenador - planta de potabilización de agua y/o Tanque de Almacenamiento ... 25
5.1.5 Planta de potabilización - Sistema La Temperatura. ... 29
5.1.6 Caseta de Operación y Laboratorio ... 37
5.1.7 Análisis de Laboratorio ... 38 5.1.8 Tanques de Almacenamiento ... 40 5.1.9 Red de Conducción ... 44 5.1.10 Red de Distribución ... 44 5.1.11 Macromedición y micromedición ... 45 5.1.12 Suscriptores... 46
5.1.13 Indicadores ... 46
5.1.14 Recomendaciones del Plan Maestro ... 47
1.1.1 Resumen del estado actual del sistema de acueducto ... 50
5.2 SISTEMA DE ALCANTARILLADO ... 52
5.2.1 Fuentes Receptoras ... 52
5.2.2 Redes de alcantarillado existentes ... 53
5.2.3 Características de las aguas residuales ... 55
5.2.4 Planta de tratamiento de aguas Residuales ... 56
5.2.5 Suscriptores del sistema de alcantarillado ... 56
5.2.6 Indicadores ... 56
5.2.7 Recomendaciones del Plan Maestro ... 57
5.3 SISTEMA DE ASEO ... 58
5.3.1 Producción de Residuos Sólidos ... 58
5.3.2 Recolección y Transporte ... 59
5.3.3 Barrido y Limpieza de Vías ... 59
5.3.4 Aprovechamiento de Residuos Sólidos... 59
5.3.5 Disposición final ... 60
5.3.6 Indicadores del servicio de aseo ... 61
6 inversion de la gobernacion de antioquia en agua potable y saneamiento basico en el ultimo cuatrenio ... 61
7 CONCLUSIONES Y RECOMENDACIONES ... 62
LISTA DE TABLAS
Tabla 1. Listado de Municipios Vinculados al Programa de Agua para la Prosperidad –
Objeto de Estudio ... 3
Tabla 2. Población según últimos censos del municipio de Zaragoza ... 7
Tabla 3. Dinámica demográfica del municipio de Zaragoza ... 8
Tabla 4. Población migratoria (desplazada) por año ... 9
Tabla 5. Proyecciones de población zona urbana municipio de Zaragoza ... 10
Tabla 6. Proyecciones de población y demanda del acueducto del municipio de Zaragoza ... 12
Tabla 7. Caudales Teóricos ... 14
Tabla 8. Oferta hídrica de las fuentes que abastecen el acueducto del área urbana del municipio de Zaragoza ... 18
Tabla 9. Distribución de tuberías en la red de acueducto. ... 44
Tabla 10. Tarifas del servicio de acueducto por estrato ... 46
Tabla 11. Relación de los Indicadores del Sistema de Acueducto ... 46
Tabla 12. Sectorización red de distribución de acuerdo al tanque de almacenamiento ... 47
Tabla 13. Capacidad Instalada y Requerida ... 50
Tabla 14. Inventario de Longitud por Diámetro de las Redes de Alcantarillado ... 54
Tabla 15. Distribución porcentual y longitud de redes de los distritos sanitarios ... 55
Tabla 16. Indicadores del Sistema de Alcantarillado ... 57
Tabla 17. Relación de los Indicadores del Sistema de Aseo ... 61
LISTA DE FIGURAS
Figura 1. Esquema de Localización Línea de Aducción Bocatomas-Desarenador ... 26
Figura 2. Esquema de Localización. Línea de Impulsión la Temperatura... 28
Figura 3. Tubería red de conducción ... 45
Figura 4. Capacidad Instalada y Requerida ... 51
LISTA DE FOTOS
Foto 1. Nacimiento de la Quebrada Ocá ... 19
Foto 2. Quebrada La Ocá antes de desembocar al río Nechí ... 19
Foto 3. Captación quebrada la Balsita ... 20
Foto 4. Captación Quebrada Los Ángeles o Pescaito ... 21
Foto 5. Aducción en tubería sistema Balsitas... 23
Foto 6. Entrada a la PTAP de la tubería de Aducción de la quebrada La temperatura .... 24
Foto 7. Sitio donde se localiza la aducción de la quebrada Temperatura y próximamente de la Q. La Ocá. ... 27
Foto 8. Caseta de operaciones de la Captación y bombeo de la quebrada La Temperatura ... 28
Foto 9 Vista General de la planta para potabilización ... 30
Foto 10. Estructura de entrada ... 30
Foto 11. Vertedero y aplicación del coagulante ... 32
Foto 12Unidad floculación ... 33
Foto 13. Sedimentación ... 34
Foto 14. Zona de Filtración ... 36
Foto 15. Panorámica de la caseta de operaciones y laboratorio ... 37
Foto 16. Área de operación y laboratorio ... 37
Foto 17. Almacenamiento de los químicos ... 38
Foto 18. Almacenamiento de cloro gaseoso ... 38
Foto 19. Entrada a la planta de potabilización La Sardina... 40
Foto 20. Tanque del sistema Balsitas ... 41
Foto 22. Tanque de la planta de potabilización ubicado en el Cerro las Sardinas ... 42
Foto 23. Obras que se están ejecutando para la aducción de la quebrada Ocá... 49
Foto 24. Panorámica del municipio y de los principales fuentes receptoras de vertimientos. ... 52
Foto 25 Quebrada Ocá ... 53
Foto 26. Río Nechí ... 53
Foto 27. Zonas periféricas del municipio que carecen de alcantarillado ... 56
Foto 28 Botadero a cielo abierto del municipio de Zaragoza ... 60
LISTADO DE ANEXOS
Anexo 1 Copia de concesiones de diferentes fuentes.
Anexo 2 Escrituras de lotes propiedad del municipio de Zaragoza y certificado de libertad PTAP. Y servidumbres de acueductos.
Anexo 3 Reporte de suscriptores y listado de tarifas
1 INTRODUCCIÓN
El Programa Agua para la Prosperidad, liderado por el Gobierno Nacional, es la nueva estrategia para atender las necesidades en materia de agua potable y saneamiento básico en el país; a través de este se busca asegurar mecanismos eficientes en la prestación de los servicios de acueducto, alcantarillado y aseo; acelerar la ejecución de los recursos con que cuenta el sector, generar esquemas idóneos de financiamiento, sostenibilidad y promoción de la regionalización. Se busca vincular en su totalidad los municipios, para que hagan parte del programa y logren acceder a recursos financieros de una manera más rápida.
Los objetivos principales del Programa son: Incrementar la cobertura de los servicios, mejorar la calidad del agua para consumo humano, aumentar el tratamiento de aguas residuales, mejorar la gestión integral de residuos sólidos, proteger cuencas abastecedoras y fortalecer la prestación de los servicios públicos.
La Gobernación de Antioquia como ente territorial, entra a participar en el Programa Agua para la Prosperidad, con el objeto de aumentar los indicadores de calidad, continuidad y cobertura, en la prestación de los servicios de acueducto, alcantarillado y aseo, con la vinculación de 60 municipios en la actualidad.
Como líder del Programa se designa a la Gerencia de Servicios Públicos, quien ejerce la función de Gestor; y quien a su vez, contrata con la Universidad de Antioquia, la Gerencia Asesora de este Programa, mediante contrato interadministrativo N° 2011-CF-370114, suscrito entre la Universidad de Antioquia y la Gobernación de Antioquia.
En la actualidad se está ejecutando la etapa de Diagnóstico Técnico en los sesenta municipios que hacen parte (hasta la fecha) del Programa Aguas para la Prosperidad Plan Departamental de Agua y Saneamiento (PDA). La etapa de actualización de diagnósticos es esencial para identificar las necesidades del municipio y posteriormente priorizar los proyectos para enfocar la inversión en proyectos concretos de calidad y sostenibilidad requeridos en el sector de la prestación de los servicios públicos.
El informe de esta etapa de diagnóstico, se presenta por municipio, con el fin de dar una mayor claridad de las necesidades particulares de cada uno.
A continuación se presenta la actualización del municipio de Zaragoza, realizado por la Gerencia Asesora del Programa Agua Para la Prosperidad, en el cual se describen los
2 ÁREA DEL PROYECTO
El área objeto de este diagnóstico, es la zona urbana del municipio de Zaragoza, localizado e interrelacionado con el Bajo Cauca.
Antioquia es uno de los 32 departamentos de Colombia. Está localizado en la zona noroccidental del país. Su capital es Medellín, segunda ciudad en población y economía de la nación.
Limita al norte con el mar Caribe y con el departamento de Córdoba; al oeste con el departamento del Chocó; al este con los departamentos de Bolívar, Santander y Boyacá, y limita al sur con los departamentos de Caldas y Risaralda.
Antioquia es una de las entidades territoriales más antiguas de Colombia, puesto que fue conformada en 1576. Se encuentra dividida en 125 municipios, 60 de los cuales son objeto del presente contrato y se listan en la Tabla No. 1.
Figura 1. Localización del municipio de Zaragoza en el contexto Departamental y Nacional
Tabla 1. Listado de Municipios Vinculados al Programa de Agua para la Prosperidad – Objeto de Estudio
Región Municipio Región Municipio
BAJO CAUCA Caucasia ORIENTE Argelia Cáceres El Santuario El Bagre La Ceja Nechí Nariño
Zaragoza San Francisco
MAGDALENA MEDIO
Caracolí San Luis
Maceo San Rafael
Puerto Berrío Sonsón
Puerto Nare
SUROESTE
Amagá
Puerto Triunfo Andes
NORDESTE
Amalfi Angelópolis
Cisneros Betulia
Remedios Fredonia
San Roque Hispania
Segovia Jericó
Vegachí La Pintada
Yolombó Pueblo Rico
NORTE
Briceño Salgar
Campamento Santa Bárbara
Carolina del Príncipe Titiribí
Gómez Plata Urrao
Ituango URABÁ Arboletes San Andrés de Cuerquía Necoclí San José de la Montaña San Juan de Urabá Santa Rosa de Osos Vigía del Fuerte
3 METODOLOGÍA DE RECOPILACIÓN DE LA INFORMACIÓN
Para realizar la descripción de la infraestructura se realizó una visita de campo en el municipio de Zaragoza durante los días del 27 al 29 de marzo del 2012, con el objeto de hacer el levantamiento de cada uno de los componentes de los sistemas de acueducto, alcantarillado y aseo; y cuya información permiten la evaluación física de estos, para ello fue necesario realizar unas actividades previas, entre las actividades desarrolladas se pueden mencionar.
3.1 TRABAJO DE CAMPO
Se realizó las visitas y reconocimiento de campo los días 27, 28, y 29 de marzo del presente año, por parte del equipo técnico de la Gerencia Asesora del Programa de Agua para la Prosperidad.
Las visitas y reconocimientos de campo fueron apoyados por funcionarios de la administración municipal del municipio de Zaragoza y por el personal operativo de la Unidad de Servicios Públicos del Municipio.
El objetivo de las visitas es realizar el reconocimiento de la infraestructura física, identificar condiciones del funcionamiento y falencias de cada componente.
Es importante aclarar que durante el trabajo de campo se encontró que se está ejecutando obras para componentes del acueducto como nueva bocatoma y aducción hasta la planta de potabilización, información que se ampliará en el numeral 5 objeto del presente diagnóstico.
La recopilación de los aspectos técnicos de cada sistema, se diligenció en formatos que incluían aspectos administrativos, legales, técnicos y ambientales de los componentes objeto de valoración.
De forma más detallada, las actividades realizadas, fueron las siguientes:
Realización de registro fotográfico.
Diligenciamiento de los formatos e instructivos de campo.
Recorrido de campo e identificación y recopilación de información in situ, de la infraestructura (captaciones, bombeos, plantas de tratamiento, almacenamientos, redes de distribución, redes de alcantarillado, rellenos sanitarios, manejo de residuos sólidos, proyectos en ejecución o ejecutados, etc.), durante dos días.
Se solicitó información requerida para dar realizar un buen diagnóstico a la empresa de servicios públicos del municipio
3.2 CONSECUCIÓN Y EVALUACION DE LA INFORMACIÓN SECUNDARIA
Para dar cumplimiento con las metas del diagnóstico se llevó a cabo la consecución y evaluación de la información existente de cada uno de los componentes de los sistemas de acueducto, alcantarillado y aseo; además de ser objeto de verificación en la visita de campo.
La revisión de la información secundaria, se orientó al análisis detallado en orden cronológico de todos los documentos desarrollados hasta la fecha, que han incluido, de forma directa e indirecta, aspectos relacionados con los componentes de los sistemas evaluados y así seleccionar la información útil que sirva como base para el desarrollo del diagnóstico en el municipio.
Entre los documentos generales relacionados se encuentran, el Esquema de Ordenamiento Territorial, el Plan de Gestión Integral de Residuos Sólidos, el Plan de Saneamiento y Manejo de Vertimientos, Plan Maestro de Acueducto y Alcantarillado, y otros estudios que permitan conocer aspectos socioeconómicos de los servicios de acueducto, alcantarillado y aseo, relacionados con la cobertura y usuarios.
3.3 INFORMACIÓN CARTOGRAFICA
Las bases cartográficas y topográficas del municipio se encuentran en el Instituto Geográfico Agustín Codazzi. A la fecha no se tiene copia completa del Plan Maestro.
4 ASPECTOS GENERALES DEL MUNICIPIO DE ZARAGOZA
4.1 LOCALIZACIÓN GENERAL
El municipio de Zaragoza está ubicado en el sur la subregión del bajo cauca. Limita por el norte con el municipio de Caucasia, por el este con el bagre, por el sur con el municipio de Segovia y por el oeste con los municipios de Anorí y Cáceres
Figura 2. Zaragoza en Antioquia1
4.2 ASPECTOS FÍSICOS
4.2.1 Límites y extensión
Extensión 1.064 m2
4.2.2 Relieve y clima2
Altura sobre el nivel del mar 50 m.s.m.
4.3 ASPECTOS DEMOGRÁFICOS
1 2
4.3.1 Evaluación de Población
Para el análisis y proyección de la población del Municipio de Zaragoza, se examinó la información de los registros históricos de los censos del DANE y la información suministrada por la oficina de la Unidad de servicios públicos del municipio con corte al mes de febrero de 2012.
En este análisis se realiza la evaluación para establecer el comportamiento de la población del municipio de Zaragoza y su proyección hacia el año 2037 (período de 25 años, determinado de acuerdo al RAS 2000 y a la Resolución 2320 del 27 de noviembre de 2009).
Información DANE
La información que se tiene para realizar la proyección de la población se consultó en la página Web del DANE, este es el consolidado del censo realizado en el año 2005; en el cual se encuentran registrados los datos de los censos de los años de 1964, 1973, 1985, 1993 y 2005; además se analizó las proyecciones de población elaboradas por el DANE hasta el año 2012; en la Tabla 2 se muestras los datos, la cual nos permite identificar el comportamiento de la población, según información del DANE.
Tabla 2. Población según últimos censos del municipio de Zaragoza
Año Censo Población Area Urbana 1964 2.186 1973 2.931 1985 6.818 1993 11.162 2005 12.602 20123 13.543
En la Tabla 2 se tiene que según los censos, la población de la zona urbana del municipio de Zaragoza presenta un crecimiento poblacional a través del tiempo.
Tabla 3. Dinámica demográfica del municipio de Zaragoza
Censos
Fuente Tasas de crecimiento
Año Población Proyección Geométrica Proyección Exponencial Proyección Wappaus 1993 11.162 DANE r k i 2005 12.602 DANE 1,016 0,010 1,010 2012 13.543 DANE 1,034 0,010 1,028
Fuente: Registros de los Censos DANE – www.dane.gov.co
En la tabla anterior, se observa que la población del municipio de Zaragoza para la zona urbana presenta una tasa de crecimiento relativamente constante, pero no acelerada, en promedio cercana al 1%.
En el Plan maestro de acueducto y alcantarillado, la población proyectada para el 2012 es de 23.868 habitantes, estimación bastante alejada de la que reporta el DANE para este año, quizás refleja las condiciones de orden público que se han vivido en la región en la ultima década, en la zona del Bajo Cauca pero también se debe tener en cuenta la incidencia de la población flotante atraída específicamente por la minería a este municipio. • La densidad poblacional
El promedio de personas por hogar según el último censo, año 20054, DANE es de 4,2 y según cálculo hecho a partir de información del SISBEN a diciembre de 2011, se obtiene un valor de 4,0 hab/vivienda.
4.3.2 Proyección de Población5
Para la proyección de la población del municipio de Zaragoza, se parte de las siguientes consideraciones:
Las proyecciones se realizarán desde el año 2005, para tomar al año 2012 la población base de proyección a 25 años (período establecido en la Resolución 2320 del 27 de noviembre de 2009).
La información inicial es la registrada en el DANE al año 2005, en la cual se tiene como población a 12.602 habitantes
4 Fuente; DANE.
En la actualidad se cuentan con proyectos de construcción de vivienda de interés social y por contar actividades comerciales que giran en torno a la minería, ya que se localizan algunas empresas mineras en el municipio.
Para el cálculo de la población flotante se tomó la información registrada en el PMAA de 2004. Por lo tanto se asume un 4% del total de la población urbana como población flotante
Para la proyección de la población migratoria, se tomará la población desplazada y registrada en el SIPOD en los últimos años, por causa de la violencia en la región del Bajo Cauca
Tabla 4. Población migratoria (desplazada)6 por año Año Nro. de personas desplazadas 2005 1.239 2006 147 2007 158 2008 427 2009 76 2010 115 2011 157
A la población migratoria (desplazada) se le hizo el respectivo análisis de crecimiento poblacional, por los diferentes métodos, partiendo de un valor total de 2.319 personas al año 2011
Para la proyección de la población de la zona urbana del Municipio de Zaragoza, se acogieron los métodos establecidos en la guía No. 01 del RAS 2.000; la cual recomienda que para un nivel de complejidad Medio Alto se debe proyectar la población por los métodos aritmético, geométrico, exponencial y de Wappus.
En la Tabla 4 se presenta el resumen de las proyecciones por los diferentes métodos, la proyección de población, tiene en cuenta la población flotante y la migratoria.
Tabla 5. Proyecciones de población zona urbana municipio de Zaragoza Año Proyección aritmética Proyección geométrica Proyección exponencial Proyección wappus Tasa 1.0% Población flotante y migratoria (1,034) Población total (1,034%) 1,034 0,010 1,028 1 1,034 2005 12.602 12.602 12.602 12.602 12.632 12.632 2006 12.736 12.732 12.732 12.732 12.758 12.758 2007 12.871 12.864 12.864 12.864 12.886 12.886 2008 13.005 12.997 12.997 12.997 13.015 13.015 2009 13.140 13.131 13.131 13.131 13.145 13.145 2010 13.274 13.267 13.267 13.267 13.276 13.276 2011 13.409 13.404 13.404 13.404 13.409 13.409 2012 13.543 13.543 13.543 13.543 13.543 2.861 16.404 2013 13.677 13.683 13.683 13.683 13.678 2.891 16.569 2014 13.812 13.825 13.825 13.825 13.815 2.920 16.736 2015 13.946 13.967 13.967 13.968 13.953 2.951 16.904 2016 14.081 14.112 14.112 14.113 14.093 2.981 17.074 2017 14.215 14.258 14.258 14.259 14.234 3.012 17.246 2018 14.350 14.405 14.405 14.407 14.376 3.043 17.419 2019 14.484 14.554 14.554 14.557 14.520 3.075 17.595 2020 14.618 14.705 14.705 14.708 14.665 3.106 17.772 2021 14.753 14.857 14.857 14.861 14.812 3.139 17.950 2022 14.887 15.010 15.010 15.016 14.960 3.171 18.131 2023 15.022 15.166 15.166 15.173 15.109 3.204 18.313 2024 15.156 15.323 15.323 15.331 15.261 3.237 18.497 2025 15.291 15.481 15.481 15.491 15.413 3.270 18.684 2026 15.425 15.641 15.641 15.653 15.567 3.304 18.872 2027 15.559 15.803 15.803 15.817 15.723 3.338 19.061 2028 15.694 15.966 15.966 15.982 15.880 3.373 19.253 2029 15.828 16.131 16.131 16.150 16.039 3.408 19.447 2030 15.963 16.298 16.298 16.320 16.199 3.443 19.642 2031 16.097 16.467 16.467 16.491 16.361 3.479 19.840 2032 16.232 16.637 16.637 16.665 16.525 3.515 20.040 2033 16.366 16.809 16.809 16.841 16.690 3.551 20.241 2034 16.500 16.983 16.983 17.019 16.857 3.588 20.445 2035 16.635 17.158 17.158 17.199 17.026 3.625 20.650 2036 16.769 17.336 17.336 17.381 17.196 3.662 20.858 2037 16.904 17.515 17.515 17.566 17.368 3.700 21.068
En la anterior tabla se puede observar que el comportamiento de la población calculada por los métodos: geométrico, exponencial y de Wappus, los cuales tiene un comportamiento similar y son mayores que la proyectada por el método aritmético; sin embargo con los 4 métodos se evidencia un crecimiento en la población.
Teniendo en cuenta las actividades económicas que se desarrollan en el municipio de Zaragoza que puedan generar un crecimiento representativo de la población, se concluye que para efectos del presente estudio se trabajará con la población calculada por el método geométrico, con la tasa de crecimiento del 1,034%, el cual muestra como resultado una población al final del horizonte de diseño (25 años) de 21.068habitantes.
4.3.3 Nivel de complejidad
Se hace necesario conocer el nivel de complejidad al que pertenece el Municipio, de conformidad con El Reglamento Técnico de Agua Potable y Saneamiento Básico (RAS-2000) del Ministerio de Desarrollo Económico, con el objeto de definir unos parámetros para proyectar las obras que satisfagan las necesidades futuras de la comunidad. Tomando como base la población total a 2012 de 16.402 habitantes, resultado de la población proyectada a 25 años, el nivel de complejidad del Municipio es “medio alto”.
El nivel de complejidad del sistema adoptado debe ser el que resulte mayor entre la clasificación obtenida por la proyección de la población urbana al período de diseño y aquel obtenido según la capacidad económica actual de los usuarios del sistema, se considera que a pesar de que la capacidad económica de los usuarios es baja, según la empresa operadora del servicio de acueducto y alcantarillado, en el municipio se registra el 97% de los suscriptores del sector residencial en los estrato bajo y muy bajo, y el número de habitantes proyectado oscila entre 12.500 y 60.000 habitantes, por lo tanto definen el nivel de complejidad como Medio Alto, según la norma.
4.3.4 Cálculos de caudales actuales y futuros
Con la proyección de la población se realizaron los cálculos de los caudales actuales y futuros del acueducto del área urbana del municipio de Zaragoza, teniendo en cuenta lo establecido en el RAS 2000 y ajustado a la resolución 2320 del 27 de noviembre de 2009. Los cuales se presenta en la Tabla 8 y se hace un resumen de los caudales teóricos los cuales se presentan en la Tabla 9
Tabla 6. Proyecciones de población y demanda del acueducto del municipio de Zaragoza Año Población proyectada (habitantes) Dotación de agua - resolución 2320 del 2007 135 (l/hab-d) clima cálido y nivel de complejidad medio alto Dotación bruta de agua - ras/00 incluye 25% perdidas (l/hab-d) Demanda de agua - qmed. (l/s) Caudal máximo diario - k1=1.2 qmd (l/s) Caudal máximo horario - k2=1.5 qmh (l/s) Capacidad de almacenamiento 33% qmd/día (m³) 2012 16.404 135 180 34,18 41,01 61,52 16404,00 2013 16.569 135 180 34,52 41,42 62,13 16569,01 2014 16.736 135 180 34,87 41,84 62,76 16735,69 2015 16.904 135 180 35,22 42,26 63,39 16904,04 2016 17.074 135 180 35,57 42,69 64,03 17074,08 2017 17.246 135 180 35,93 43,11 64,67 17245,83 2018 17.419 135 180 36,29 43,55 65,32 17419,32 2019 17.595 135 180 36,66 43,99 65,98 17594,54 2020 17.772 135 180 37,02 44,43 66,64 17771,53 2021 17.950 135 180 37,40 44,88 67,31 17950,31 2022 18.131 135 180 37,77 45,33 67,99 18130,88 2023 18.313 135 180 38,15 45,78 68,67 18313,26 2024 18.497 135 180 38,54 46,24 69,37 18497,48 2025 18.684 135 180 38,92 46,71 70,06 18683,56 2026 18.872 135 180 39,32 47,18 70,77 18871,51 2027 19.061 135 180 39,71 47,65 71,48 19061,35 2028 19.253 135 180 40,11 48,13 72,20 19253,09 2029 19.447 135 180 40,51 48,62 72,93 19446,77 2030 19.642 135 180 40,92 49,11 73,66 19642,40 2031 19.840 135 180 41,33 49,60 74,40 19839,99
Año Población proyectada (habitantes) Dotación de agua - resolución 2320 del 2007 135 (l/hab-d) clima cálido y nivel de complejidad medio alto Dotación bruta de agua - ras/00 incluye 25% perdidas (l/hab-d) Demanda de agua - qmed. (l/s) Caudal máximo diario - k1=1.2 qmd (l/s) Caudal máximo horario - k2=1.5 qmh (l/s) Capacidad de almacenamiento 33% qmd/día (m³) 2032 20.040 135 180 41,75 50,10 75,15 20039,58 2033 20.241 135 180 42,17 50,60 75,90 20241,17 2034 20.445 135 180 42,59 51,11 76,67 20444,79 2035 20.650 135 180 43,02 51,63 77,44 20650,45 2036 20.858 135 180 43,45 52,15 78,22 20858,19 2037 21.068 135 180 43,89 52,67 79,01 21068,02
Para el cálculo de los caudales teóricos, se tiene en cuenta el nivel de complejidad seleccionado, se tiene en cuenta la dotación neta, las pérdidas del sistema, la dotación bruta del sistema y la población de diseño, son las herramientas para el cálculo de estimación de caudales actuales y futuros al horizonte de diseño, en la siguiente tabla se pueden observar.
Tabla 7. Caudales Teóricos Modelo de Cálculo
Caudal para Población Actual (16.404 hab)
(L/s)
Caudal para Población Futura (21.068 hab)
(L/s)
Caudal medio diario (Qmd) 400 . 86 *dbruta p Qmd 34,18 43,89
Caudal Máximo Diario (QMD) 1
* k
Qmd
QMD
K1 = 1,2 41,01 52,67Caudal Máximo Horario (QMH) 2
* K
QMD
QMH
K2 = 1,5 61,52 79,014.4 SERVICIOS PÚBLICOS DOMICILIARIOS
4.4.1 Energía y telecomunicaciones7
Servicio de energía es prestado por EADE S.A E.S.P, con una cobertura en el área urbana por encima del 90%, con buena continuidad. Sus deficiencias y desventajas están en el poco personal operativo radicado en el municipio, la capacidad de respuesta ante una eventualidad y la esencia misma de la empresa que es comercializadora lo que hace oneroso el servicio; además no gestiona el otorgamiento de subsidios por parte del departamento y del municipio.
A nivel rural se tienen electrificados los centros poblados y caseríos situados en la troncal de la paz; además están Pueblo Nuevo, Vegas de Segovia, San Antonio y desde el paraje La Uno hasta el puente sobre el río Tigüì en la vía hacia el vecino municipio de El Bagre. El servicio es prestado por EDATEL S.A E.S.P, con una cobertura del 12% en la zona urbana, es decir una línea por cada 31 habitantes aproximadamente; la cobertura es mínima, pues solamente se benefició el corregimiento de Buenos Aires con la ampliación de redes en el municipio de El Bagre, en el otro corregimiento solo hay dos líneas de la acción comunal que hacen de central telefónica y unos 30 teléfonos móviles en toda el
área rural. A nivel municipal la cobertura es del 7,7%, aproximadamente unos 580 teléfonos para 30.000 personas.
4.4.2 Acueducto, alcantarillado y aseo
La prestación de los servicios públicos de acueducto, alcantarillado y aseo, es realizado por la Unidad de Servicios Públicos del municipio de Zaragoza; en la actualidad se cuenta con 3.233 suscriptores del área urbana para el servicio de aseo que es el que tiene mayor cobertura de los tres servicios. La oficina de la Unidad de Servicios Públicos esta localizada en el tercer piso de la Alcaldía Municipal y es coordinada por el Señor Julian Tapias
En la actualidad, la unidad esta registrada en la Superintendencia de Servicios Públicos Domiciliarios, y reporta la información de todas sus actividades al Sistema único de Información - SUI y en el Registro Único de Prestadores de Servicios RUPS. No se cuenta con macromedición, ni micromedición.
La empresa no cuenta con manual de funciones y su estructura orgánica hace parte del organigrama de la administración municipal.
En el capitulo 5 se describe la infraestructura, características, funcionamiento y cobertura de cada uno de los componentes del servicio de acueducto, alcantarillado y aseo.
5 DIAGNÓSTICO TÉCNICO DE LOS SISTEMAS ACTUALES DE PRESTACIÓN DE LOS SERVICIOS EN EL MUNICIPIO DE ZARAGOZA
5.1 SISTEMA DE ACUEDUCTO
El acueducto de la zona urbana del municipio de Zaragoza, es abastecido por dos sistemas independientes que abastecen diferentes comunidades de esta población.
Sistema La Temperatura: es el sistema de mayor capacidad es abastecido desde la
quebrada La Temperatura y posee un bombeo desde la captación hasta la Planta Potabilizadora - PTAP La Sardina. La construcción del sistema La Temperatura corresponde a los diseños efectuados en 1991, y construidos parcialmente, consistentes en una captación lateral, la estación de bombeo, la línea de impulsión, la planta de tratamiento, el tanque de almacenamiento y la conducción hasta la red de distribución.
Tanque de almacenamiento.
Red de distribución.
Sistema Balsitas: es el más antiguo y funciona totalmente por gravedad, es el segundo
por su capacidad, denominado Sistema La Balsita debido a que es el nombre de una de las dos fuentes que lo abastece la Balsita y Los Ángeles, también llamada El Pescadito. El sistema La Balsita históricamente ha abastecido la zona céntrica del casco urbano de Zaragoza, donde existen aproximadamente unas 6.000 personas (1.200 usuarios)8 del servicio de acueducto, lo cual equivale a un 40% aproximado de la población urbana. La construcción del acueducto fue iniciado en 1938 con la captación del sistema Balsitas. Posteriormente, en 1950, se mejoró el sistema con la ampliación del tanque de almacenamiento y el cambio de la tubería de conducción a la red de distribución; e igualmente, en 1975 el sistema fue sometido a revisión y diseño con la mejora de captaciones, el canal de aducción, el proceso de sedimentación, el almacenamiento y las redes de distribución. Este sistema está compuesto por>
Dos bocatomas (dique-tomas en La Balsita y El Pescadito)
Aducción en canal bocatomas-cámara de sedimentación
Tanque de almacenamiento
A continuación se describe cada infraestructura.
5.1.1 Fuentes de abastecimiento
El acueducto de la zona urbana del municipio de Zaragoza, se surte de las Quebradas La Temperatura, Balsitas y Los Angeles (El Pescadito), estas microcuencas son afluentes de río Nechí.
Las características morfométricas principales de las cuencas de las quebradas Balsitas, El Los Ángeles y de la Temperatura que actualmente abastecen la población se presentan a continuación:
5.1.1.1 Quebradas La Balsita y Los Angeles
Las coberturas vegetales en el área de las microcuencas Balsita y La Temperatura corresponden a las formaciones del bosque muy húmedo premontano transición Cálida (bmh-PM), las cuales se encuentran en varias etapas de sucesión, y aún se encuentran lugares en pastos en abandono. Las coberturas boscosas de mayor desarrollo se encuentran localizadas hacia los nacimientos de las quebradas y en algunas márgenes de
éstas, ejerciendo una función reguladora de caudales, control de erosión lateral de cauces y control del aporte de sedimentos a las fuentes de agua.
A continuación se presenta un cuadro resumen de las fuentes que surte el Sistema Balsitas:
Datos de la Cuenca Balsitas (La Balsita - Los Ángeles)
Área de la cuenca: 171.8 ha
Perímetro de la cuenca: 4.750 m
Longitud del cauce principal: 1.500 m Longitud de cauces secundarios: 1.750 m
Longitud de la cuenca: 1.575 m
Pendiente media del cauce principal: 10% Pendiente media de la cuenca: 9.8%
Cota superior: 225 msnm
Cota inferior: 70 msnm
Densidad de drenaje: 2.18 km/km2
Hacia la parte central de las microcuencas se encuentran pastos abandonados con la presencia ocasional de ganado, debido que el municipio tiene serias restricciones a los usos en la zona, por tratarse de una microcuenca que surte el acueducto de la cabecera municipal. La zona de localización de las captaciones del Sistema Balsitas no presenta cercos para aislar la fuente de agua de cualquier tipo de ingreso de animales, al igual que tampoco existen bebederos. Son sitios de paso constante de los bañistas que a diario transitan por estos predios, en especial en los meses de verano. La Alcaldía del municipio de Zaragoza, es propietario de algunos lotes de las fuentes; en los anexos se presentan algunas copias de escrituras de los predios y el certificado de libertad y tradición.
El Concejo Municipal, mediante el acuerdo 004 del 31 de mayo de 2001 declaró los terrenos de la microcuenca Quebradona, donde se incluyen La Balsita y La Temperatura, como “Zona de Utilidad Pública y de Interés Social”, por lo cual los usos actuales del suelo deben estar en correspondencia con la vocación de dichos terrenos, siendo su uso principal la protección ambiental, por tanto se debe velar por su recuperación, conservación y manejo ambiental adecuado., según Acuerdo del Concejo n° 007 del 21 de mayo de 2001
Las características principales de las cuencas y el estudio de caudales mínimos de las quebradas Balsita, Los Angeles y La Temperatura , que se encuentra en el Estudio
ser, cuando menos, el doble del caudal medio proyectado (Qmin>2qmd), que para el caso de Zaragoza es de 87,78 L/s, y los caudales mínimos mensuales estimados varían entre 19,5 l/s para enero y 92,5 l/s en octubre, según el estudio hidrológico.
Se tiene concesión de aguas por 10 años de las Quebrada La Temperatura, La Balsita y Los Angeles según Resolución 130PZ-1831 de 10/08/2010.
5.1.1.2 Quebrada La Temperatura
En la cuenca de la quebrada La Temperatura se tiene un programa de reforestación de toda el área de la cuenca, debido a que allí se cuenta con predios de propiedad del municipio y Corantioquia, además del paso del oleoducto, que restringe los usos para otras actividades. La cuenca de la quebrada La Temperatura se encuentra en el denominado Plan de Compensación Forestal, debido al paso del oleoducto, y a que Corantioquia y el municipio adquirieron todos los predios.
Los caudales de estiaje, según estudio hidrológico contenido en el Plan maestro de acueducto y alcantarillado del año 2004, no permiten abastecer la demanda del acueducto municipal.
En la Tabla 8 se presenta la relación de los caudales mínimo y medio, ofertados por las fuentes que abastecen el acueducto del área urbana del municipio, donde se incluye La Quebrada La Ocá la cual entrará a hacer parte del abastecimiento del acueducto en los próximos meses
Tabla 8. Oferta hídrica de las fuentes que abastecen el acueducto del área urbana del municipio de Zaragoza9
Quebrada Caudal (L/s)
Mínimo Medio
Sistema Balsitas, Los
Ángeles y La Balsita 13,24 41,01 La Temperatura 6,35 19,66
La Ocá 198,9
9 Algunos de los datos fueron tomados del Plan maestro de acueducto y alcantarillado para la zona urbana del municipio de Zaragoza – Elaborado en el año 2004 por la U. T. Helber de J. Hernandez y otro
5.1.1.3 Quebrada La Ocá
Es la fuente que abastecerá el acueducto en los próximos meses, la cual tiene concesión de aguas por 10 años un caudal de 62 l/s Res.130PZ-1375 de 04/06/2007. La captación de esta quebrada se hará en la Vereda San Antonio.
Foto 1. Nacimiento de la Quebrada Ocá
Foto 2. Quebrada La Ocá antes de desembocar al río Nechí
5.1.2 Sistema de captaciones
Las captaciones que en la actualidad surten el sistema de acueducto de la cabecera urbana del municipio de Zaragoza son: Sistemas Balsitas bocatomas de las quebradas
5.1.2.1 Bocatomas Sistema Balsitas
Este sistema está constituido por la captación en forma independiente de las quebradas Balsitas y El Pescadito (Los Ángeles), localizadas al norte del casco urbano, aproximadamente a dos km del mismo.
5.1.2.1.1 Captación La Balsita
La captación de las aguas de La Balsita se efectúa desde el embalse formado por un dique–toma, construido en hormigón reforzado, con una longitud de 10.3m, una altura promedio de 4.6 m y un ancho de corona de 0.35 m. La estructura dispone de un vertedero de rebose de 1,5 m de ancho y 0,20 m de altura. El dique se encuentra anclado lateralmente y fundado en un afloramiento rocoso, y presenta actualmente filtraciones apreciables en ambos estribos del dique. Ver foto El cuerpo de la presa presenta en general un buen estado, sin agrietamientos. La toma se hace mediante un niple de tubería de 10” de diámetro, en cuyo extremo exterior al dique se encuentra instalada una válvula totalmente deteriorada y por consiguiente sin ninguna función en el sistema. Dicha tubería efectúa la descarga en un tramo de canal de 16m que sirve de aducción para reunir estas aguas con las provenientes de la captación de la quebrada El Pescadito (Los Ángeles).
Foto 3. Captación quebrada la Balsita
La captación actual corresponde a la toma mediante un orificio sumergido, constituido por el extremo de la tubería que atraviesa el dique.
La estructura de captación actual permite captar 170 l/s de la quebrada Balsitas resultado de considerar una cabeza hidráulica de 1.60m sobre el tubo de 10” de diámetro que constituye la toma del sistema (Orificio).
5.1.2.1.2 Captación El Pescadito (Los Ángeles)
La captación de la quebrada El Pescadito (Los Ángeles) se hace desde un embalse formado por un dique-toma, construido en hormigón reforzado, con una longitud de 15,4 m, una altura media de 4,5 m y un ancho de corona de 0,35 m. En el cuerpo de la presa se evidencia que su altura fue elevada posteriormente a su construcción original en aproximadamente 1,5 m. Se dispone de un vertedero de excesos de 1,8 m de longitud y 0,15 m de altura. La estructura se encuentra fundada y anclada lateralmente en un lecho rocoso. El cuerpo de la presa presenta buen estado y no se evidencian fugas en el cuerpo o en los apoyos laterales de la misma. La toma se hace mediante un niple de tubería de 8” de diámetro, en cuyo extremo exterior al dique se encuentra instalada una válvula en regular estado. Dicha tubería efectúa la descarga en un tramo de canal con una longitud de 252 m que sirve de aducción para reunir estas aguas con las provenientes de la captación de la quebrada Balsitas.
La captación actual corresponde a la toma mediante un orificio sumergido, constituido por el extremo de la tubería que atraviesa el dique.
La estructura de captación actual permite captar 112 l/s de la quebrada El Pescadito (Los Ángeles), resultado de considerar una cabeza hidráulica de 1,69 m sobre el tubo de 8” de diámetro que constituye la toma del sistema (orificio).
construida en el año 1992 presenta buen estado. La elevación del nivel de agua tras del dique permite mantener el nivel en el pozo de succión localizado inmediatamente aguas arriba de la presa.
5.1.2.3 Aducciones del Sistema Balsitas
Las aducciones en canal provenientes de las captaciones de la quebrada El Pescadito y quebrada La Balsita se reúnen en un punto en proximidades de la captación Balsita, sobre la margen derecha de la quebrada La Balsita (ver siguiente foto)a, e ingresan a una tubería de 12” diámetro en HF y una longitud de 17 m la cual sirve de viaducto para el paso sobre esta corriente, luego de lo cual descarga de nuevo a un único canal con una longitud de 357 m hasta el sitio de localización de una estructura de sedimentación que hace la función incipiente de desarenador del sistema.
Foto 5. Aducción en tubería sistema Balsitas
El canal de aducción, originalmente de sección rectangular de 0,60 m de ancho y 0,50 m de altura, según las especificaciones del diseño del año 1938, fue intervenido en los estudios de 1975 y 1991, y ha sido objeto de diferentes reconstrucciones y adecuaciones
5.1.2.4 Aducción del Sistema La Temperatura
La línea de aducción por bombeo capta el agua desde la fuente La Temperatura y la transporta por medio de una tubería enterrada hasta la planta de tratamiento de agua potable localizada en el Cerro Las Sardinas.
Foto 6. Entrada a la PTAP de la tubería de Aducción de la quebrada La temperatura
5.1.3 Desarenadores
5.1.3.1 Desarenador del Sistema Balsitas quebrada La Balsita y Los Angeles (El Pescadito)
La estructura de sedimentación hace la función incipiente de desarenador del sistema Balsitas, proceso que en realidad se efectúa a lo largo de la aducción entre las captaciones y esta estructura, dada la baja pendiente del canal. Adicionalmente esta estructura sirve de transición entre el canal de aducción y las tuberías de entrada al tanque de almacenamiento.
La estructura de sedimentación se encuentra en regular estado estructural y operativo,
con poco mantenimiento, de dimensiones en planta 6,5 m x 1,25m y 2,0 m de profundidad, que constituye un tanque enterrado de hormigón reforzado con muros de 0,10m de espesor. La estructura dispone en su zona central exterior de una válvula de drenaje totalmente deteriorada, la cual actualmente no puede ser operada. De esta estructura el agua es vertida por rebose a un canal de sección irregular compuesto de dos tramos, el segundo de los cuales está cubierto por una losa de concreto, y en cuyo extremo se localizan dos tuberías de 6” y 10” que conducen el agua hasta el tanque de almacenamiento.
5.1.3.2 Desarenador Sistema La Temperatura quebrada La Temperatura
El sistema La Temperatura carece de desarenador, no obstante en el diseño de 1991 al que corresponde la construcción de este sistema proyectaba una estructura de este tipo previo a la entrada a la planta de potabilización.
5.1.4 Aducción desarenador - planta de potabilización de agua y/o Tanque de Almacenamiento
El sistema de aducciones del acueducto municipal de Zaragoza cuenta con una línea de transporte de agua cruda por gravedad, sistema Balsitas” y otra línea por bombeo, sistema La Temperatura.
5.1.4.1 Aducción del Sistema Balsitas Bocatomas Balsita y El Pecadito hasta el sedimentador - tanque de almacenamiento
Las bocatomas se encuentran sobre el cauce de las quebradas La Balsita y El Pescadito respectivamente, desde donde el agua es transportada hasta el sedimentador por un canal originalmente rectangular de 60 cm de ancho por 50 cm de altura según las especificaciones del diseño realizado en 1938, y optimizado en 1975 y 1990 con nuevos estudios. Con el paso del tiempo se ha deteriorado y se han realizado adecuaciones al concreto quedando en un canal irregular de forma trapezoidal con secciones variables a todo lo largo de su recorrido hasta el sedimentador.
La línea de aducción entre la captación en El Pescadito y La Balsita se encuentra entre las cotas 80,05 msnm y 77,50 msnm, respectivamente. La línea de aducción entre la Balsita y el sedimentador se encuentra entre las cotas 77.50 msnm y 76.70 msnm, respectivamente.
El canal desde la bocatoma El Pescadito hasta su encuentro con el canal proveniente de la Balsita tiene una longitud de 253,86 metros, y el correspondiente desde la captación en la Balsita tiene una longitud de 17,2 metros, en este punto de encuentro entran a una tubería de 12“HF por un viaducto de 17.3 metros sobre la quebrada la Balsita, luego, continúan en el canal de concreto por una longitud de 337,6 metros hasta descargar en el sedimentador.
El canal que transporta el agua cruda de La Balsita y El Pescadito se encuentra en un estado aceptable, considerando su amplio tiempo de servicio y las reparaciones a que el mismo ha sido sometido.
m3; existe otro tanque en el mismo sitio de 145 m3 el cual dadas sus condiciones de deterioro salió de funcionamiento.
Figura 1. Esquema de Localización Línea de Aducción Bocatomas-Desarenador10
Bocatoma El Pescadito
Bocatoma la Balsita
Desarenador
5.1.4.2 Aducción- impulsión desarenador Bocatoma la Temperatura – planta potabilización La Sardina
El agua captada en la bocatoma es transportada a presión desde el pozo de succión, que se encuentra ubicado directamente sobre la fuente hacia la planta de tratamiento, mediante una línea de impulsión en tubería enterrada de 8’’, hasta una canaleta ubicada en el segundo piso de la planta de potabilización.
La aducción se encuentra a una profundidad promedio de 1,0 m a la clave. La diferencia de cotas entre la estación de bombeo y la planta de potabilización es de 90 m.
Foto 7. Sitio donde se localiza la aducción de la quebrada Temperatura y próximamente de la Q. La Ocá.
La estación de bombeo corresponde a una estructura en mampostería, en buen estado, aunque con bajo mantenimiento de la estructura misma y de los equipos. Se dispone de dos unidades de moto bomba, una de stand - by, con capacidad de 60 l/s cada una. Desde la estación el agua es bombeada mediante una línea de impulsión de 8” de diámetro hasta el sitio de emplazamiento de la planta de potabilización, la cual se
opera actualmente para un caudal de 28 l/s, siendo 60 l/s su capacidad nominal de
diseño.
La línea de impulsión fue construida en la década de 1990 según los diseños del estudio Integral de Acueducto realizado por el Ingeniero Francisco Jaime Mejía G, realizado entre 1990-1991. La tubería es de 8” HF en todo su recorrido, para una longitud total de 435,36 m hasta llegar a la planta de potabilización.
La línea de impulsión tiene una capacidad máxima de 55 l/s según los registros de llegada a la planta, con una velocidad de 1,77 m/s y unas pérdidas máximas de 71,28 m/km que se presentan en la tubería de succión, tomando como coeficiente de rugosidad de Hazens Williams C=120, que supone una tubería en buenas condiciones. Para las condiciones actuales, se calibraron las tuberías para el caudal de operación promedio que entra a la planta el cual es de 37 l/s, obteniendo valores para la velocidad de 1,26 m/s y unas pérdidas máximas de 37,9 m/km que se presentan en la tubería de succión de 6’’.
La línea de impulsión fue diseñada con una purga y dos ventosas, sin embargo, la línea fue construida sin estos dispositivos de operación y mantenimiento.
Foto 8. Caseta de operaciones de la Captación y bombeo de la quebrada La Temperatura
Figura 2. Esquema de Localización. Línea de Impulsión la Temperatura
Planta de Tratamiento
Bocatoma la Temperatura Estacion de Bombeo
En la figura 1 se puede observar la línea de impulsión hacia la planta de tratamiento la Sardina, se espera en el corto tiempo que a la planta de tratamiento llegue la línea de aducción de la quebrada la Ocá.
5.1.5 Planta de potabilización - Sistema La Temperatura.
El municipio de Zaragoza cuenta solo con una planta de tratamiento convencional perteneciente al sistema La Temperatura construida en concreto que incluye los procesos de mezcla rápida, floculación, sedimentación, filtración y desinfección. De acuerdo al diseño original su capacidad de tratamiento es de 60 l/s, pero en la actualidad se está tratando un caudal promedio de 28 l/s, dependiendo de las horas de consumo, del sector en el que se atiende y de la época del año.
La planta está localizada en el cerro Las Sardinas, aproximadamente a unos 2 kilómetros del área urbana. La vía de acceso es sin pavimentar, está en un estado aceptable.
En la actualidad el sistema de bombeo solo cuenta con una bomba en regular estado, al momento de la visita estaba fuera de servicio, por reparación, con una capacidad de 150 HP, la cual bombea las aguas de la quebrada Temperatura hasta la planta de potabilización a través de una tubería de 8 pulgadas.
Foto 9 Vista General de la planta para potabilización
5.1.5.1 Estructura de entrada
Está conformada por una cámara de aquietamiento de 0,60mx0,60m y 0,84 m de altura, donde llega el agua cruda impulsada desde la quebrada La Temperatura y se distribuye mediante una pantalla con orificios de 1½” a un canal de 0,60 m de ancho por 2,70 m de longitud, en cuyo extremo se localiza un vertedero de cresta ancha y contracciones laterales con descarga libre.
5.1.5.2 Aforo y mezcla rápida
La estructura de aforo y mezcla rápida es un vertedero rectangular de cresta ancha, contracciones laterales y descarga libre. La cantidad de agua que está entrando a la planta en cualquier momento, se determina mediante la lectura directa sobre la reglilla instalada aguas arriba del vertedero. El día de la evaluación el caudal de entrada fue de 40 l/s.
Aprovechando la turbulencia que se genera al paso del agua por la cresta del vertedero, se aplica una solución de sulfato de aluminio como agente coagulante, para favorecer la mezcla instantánea o rápida entre el coagulante y el agua a tratar.
Foto 11. Vertedero y aplicación del coagulante
5.1.5.3 Zona de floculación
Después del paso del agua por el vertedero, donde se mide el caudal y se aplica el agente coagulante, se inicia el proceso de floculación al continuar el flujo de agua por un canal de 3,70 m de largo y 0,60 m de ancho hasta un floculador hidráulico de flujo vertical, con tabiques construidos en madera, en el momento de la visita por estar la planta fuera de servicio temporalmente se pudo observar el mal estado de los tabiques.
5.1.5.4 Sedimentación
Del último tramo del floculador, el agua floculada pasa a un canal de distribución de 0,60 m de ancho, de largo 7,95 m y 4,16 m de profundidad de la lámina de agua, alimentado cada uno de los sedimentadores mediante orificios de 10 pulgadas, cuya apertura o cierre se controla desde plataforma superior mediante una compuerta con rueda de manejo. La apertura de la respectiva compuerta hace que el agua floculada pase a cámaras de distribución independientes de 0,70 m de altura por 0,60 de ancho, las cuales tienen en el fondo 32 orificios de 21/2”.
La planta cuenta con dos (2) sedimentadores de alta tasa, cuya zona de sedimentación está acondicionada con placas planas de asbesto cemento, inclinadas aproximadamente 60°y separación entre placas de 7,5 cm.
El agua asciende hacia la superficie a través de las placas inclinadas y se recoge mediante cuatro (4) canaletas recolectoras construidas en concreto, de 0,30 m de ancho por 0,15 m de altura cada una, distribuidas uniformemente a lo largo de cada sedimentador, que a su vez, vierten a canales independientes que permiten transportar las aguas sedimentadas hasta un canal de 0,60 m de ancho y 12,2 m de largo, mediante el cual se alimenta a cada uno de los filtros, a través de compuertas laterales de 6”, controladas con rueda de manejo desde plataforma superior. Las estructuras se encuentran en buen estado, solo es necesario reponer algunas placas deterioradas.
5.1.5.5 Filtración
La etapa de filtración la conforman cuatro (4) unidades de filtración rápida de tasa declinante y “mutuo lavado” de forma rectangular con dimensiones de 2,10 m de largo por 3,05 m de ancho. Los lechos filtrantes, según diseño son mixtos de arena (0,33 m) y antracita (0,47 m) para un total de 0,80 m de altura. Sin embargo, en el momento de la evaluación se observo que este presenta una altura de 0,90 ya que en al año 1999 se restituyó parte del lecho con carbón y arena, además de que se encuentra mezclado. El falso fondo está conformado por viguetas prefabricadas de 0,25 m con orificios de ½” cada 10 cm. El medio filtrante está soportado por un lecho de grava gradada de 0,35 m. Los lechos no se han cambiado ni se les ha hecho reposición desde su construcción. El caudal tratado por unidad en el momento de la visita fue 10,0 l/s, lo que implica una tasa de filtración de aproximadamente 186 m³/m²/d por cada filtro.
Sobre la frecuencia de lavado no se tienen datos confiables ya que los procesos no son ajustados a los tiempos requeridos para hacerles mantenimiento de acuerdo a los caudales y condiciones físicas del agua que entra al sistema. Las estructuras se encuentran en buen estado.
Foto 14. Zona de Filtración
El agua filtrada pasa a través de una tubería de PVC de diámetro de 3”, y es conducida al tanque de almacenamiento. Actualmente el sistema de desagüe de los filtros y de la zona de sedimentación también es conducida al tanque de almacenamiento en tubería PVC de diámetro de 3”.
5.1.5.6 Desinfección
Como agente desinfectante se utiliza cloro gaseoso, utilizando cilindros de 68 kg y un equipo dosificador con su respectivo eyector, que se aplica a la salida del agua filtrada. Cuando hay dificultades para adquirir el cloro gaseoso se aplica cloro líquido y la dosificación se hace por gravedad utilizando un tanque de disolución con una válvula de regulación manual. En el momento de la visita no se estaba aplicando cloro, aunque existía provisión de cloro gaseoso.
La dosis aplicada cuando se realiza cloración es de 1,0 a 1,2 mg/l. El control de la dosificación se hace con determinaciones de cloro residual a la salida de la planta, según los operadores de planta, pero debido a la falta de reactivos vigentes cuando se realiza dosificación de cloro no se controla el cloro residual a la salida de la planta.
5.1.6 Caseta de Operación y Laboratorio
Presenta un buen estado en su estructura civil, se observa que le están haciendo mantenimiento al momento de la visita mantenimiento, el laboratorio y la oficina están juntas, la bodega de insumos químicos es amplia, y la bodega para el cloro gaseoso está separada. Durante las visitas de campo se pudo observar que la a apariencia exterior de la planta, tiene cerramiento. La vía es sin pavimentar pero transitable.
Foto 17. Almacenamiento de los químicos
Foto 18. Almacenamiento de cloro gaseoso
5.1.7 Análisis de Laboratorio
La Unidad de Servicios Públicos del municipio de Zaragoza no cuenta con todos los equipos o instrumentos para medir parámetros para determinar la calidad del agua< prueba de jarras, Kit para determinación de cloro y pH.
Los ensayos de laboratorio se realizan esporádicamente con el laboratorio de Calidad Ambiental de Corantioquia, certificado en la norma NTC ISO17025 de 2005; en este laboratorio se determinan las características físico-químicas y bacteriológicas para determinar la calidad del agua. La toma de las muestras es llevada a cabo por el personal de la Unidad de Servicios Públicos del municipio de Zaragoza. En el ultimo reporte se de los ensayos de muestras tratadas en el mes de octubre se incumplen los valores de cloro residual, se presentan coliformes totales y Escherichia Coli.
En el Anexo 4, se relaciona el cálculo del IRCA, el promedio de los meses de enero a diciembre del año 2011; con el objeto de constatar que no se cumple con el indicador establecido de 0 a 5%, en la resolución 2115 del 22 de junio de 2007, se tiene que los últimos resultados que el agua no es apta para consumo.
Foto 19. Entrada a la planta de potabilización La Sardina
5.1.8 Tanques de Almacenamiento
En la actualidad el sistema de almacenamiento del municipio de Zaragoza cuenta con dos tanques de almacenamiento en servicio, que abastecen diferentes sectores de la comunidad.
5.1.8.1 Tanque del Sistemas La Balsita
Un primer tanque de almacenamiento está localizado en la vereda Quebradona, el cual recibe el agua sin tratar proveniente de la fuente La Balsita, se encuentra semienterrado, en un terreno en ladera, en el cual el tanque sobresale con alturas variables hasta 1.0 m. El tanque se encuentra ubicado a la salida de una estructura de sedimentación, en un lote que no posee cerramiento.
La estructura tiene dimensiones de 10,2 m x 10,6 m, con una altura disponible de 3,0 m y borde libre de 0,40 m para una capacidad total de 324 m3. El estado estructural es regular y se evidencia poco mantenimiento. Desde el citado tanque se efectúa la distribución del agua a una parte de la red de acueducto, sin ningún tratamiento de potabilización o desinfección previo. Ver siguiente foto.
Foto 20. Tanque del sistema Balsitas
Foto 21. Tanque fuera de servicio del sistemas Balsitas..
Este tanque posee una losa de cubierta con una entrada circular en tapa de manhole, que permite el ingreso para el lavado y mantenimiento, aunque no se realiza un mantenimiento periódico. Sobre la losa no se observa ningún tipo de respiradero y se observa el deterioro de la misma.
El nivel del tanque no se controla ni visualmente ni por el rebose del tanque. Este sistema no cuenta con accesorios de control como válvulas de entrada, macromedidores, by-pass. Sólo cuenta con una válvula de control para la salida hacia la red de distribución, la cual se hace mediante una tubería de 10” AC, instalada aproximadamente en año 1955.
5.1.8.2 Tanque La Sardina
Un segundo tanque de almacenamiento está localizado en el Cerro Las Sardinas, el cual recibe el agua proveniente de la planta de potabilización, la cual trata las aguas provenientes de la quebrada La Temperatura. Este tanque se encuentra enterrado, sólo sobresale una de sus esquinas donde el terreno comienza a bajar hacia la ladera.
El tanque se encuentra ubicado a la salida de la planta de potabilización de agua, en un lote que posee un cerramiento en buen estado. La estructura tiene dimensiones de 30 m x 15 m, con una altura disponible de 2,0 m, y una altura libre de 0,60 m, para una capacidad total de 900 m3.
Este tanque posee una losa de cubierta con una entrada circular en tapa de man hole que permite el ingreso para el lavado y mantenimiento. En este tanque se realiza un mantenimiento periódico al igual que en la planta de tratamiento.
Sobre la losa se observan dos niples de 4” que permiten la aireación del tanque, pero que no cuentan con ningún aditamento de protección contra el ingreso de agentes contaminantes. El nivel de este tanque no se controla ni visualmente ni por el rebose del tanque.
Este sistema no cuenta con accesorios de control como válvulas de entrada, macromedidores, by - pass. Sólo cuenta con 2 válvulas de control para la salida hacia la red de distribución, la cual se hace mediante dos tuberías de 6” y 8” PVC, ambas demás de 20 años de edad.
Los dos tanques de almacenamiento con que cuenta el municipio de Zaragoza abastecen a todas las zonas del municipio así: El tanque de La Balsita abastece el sector del Centro, y el tanque de Las Sardinas abastece el sector de San Gregorio y el sector de La Esmeralda.
Cuando se cuenta con un bombeo continuo a la planta de tratamiento de agua
potable, el tanque de Las Sardinas tiene capacidad para suministrar agua a todo el
casco urbano, brindando continuidad y calidad del servicio, situación que no ocurre cuando la planta de potabilización y este tanque sale de servicio por falta de bombeo de agua y solamente desde el tanque de La Balsita se deben atender los consumos de toda la cabecera, presentándose grandes problemas de continuidad y calidad en el servicio, al prestar este racionado sólo por horas y por sectores, y al deberse suministrar a la totalidad de la población agua sin ningún tipo de tratamiento.
En la actualidad, es muy frecuente que se suspenda el servicio de energía eléctrica a la estación de bombeo de la fuente La Temperatura, lo que ocasiona que el servicio de abastecimiento de agua a la población se deba realizar desde el sistema Balsitas, y el servicio sea por tanto deficiente la mayor parte del tiempo, ocasionando inconformidad en la población, reflejándose en el no pago del servicio.
5.1.9 Red de Conducción
La red de conducción es tubería de Hierro galvanizado de ocho 8 pulgadas de diámetro
5.1.10 Red de Distribución
Según el RAS-2000, las redes de distribución se clasifican en matrices, o sea mayores de 6"; y en redes menores, o sea las que tienen diámetros menores de 4" en el sector industrial, y 2½ en el sector comercial. En el caso de Zaragoza, no existen redes matrices de distribución como tal, sólo hay un tramo de tubería de 10” y un tramo de 8” que transportan el agua de los tanques de almacenamiento a la red de distribución; por tanto, las redes menores se consideran como la red matriz del sistema de acueducto y sobre éstas deben garantizarse las presiones mínimas y máximas para que el sistema opere adecuadamente.
La red de distribución actual en el área urbana esta conformada en su totalidad por tuberías de PVC, con diámetros entre 1” y 8”, solo se presenta un tramo de10” en Asbesto Cemento que va desde el tanque del sistema la Balsita hasta la red de distribución con una longitud de 835.4m. Las edades de las tuberías oscilan entre 1 y 26 años y la longitud total de redes es de 27,306.8 metros, discriminados según se muestra en la Tabla 9.
Tabla 9. Distribución de tuberías en la red de acueducto.
Diámetro (pulg.) Longitud (m) %
1 488.5 1.8 1½ 177.9 0.6 2 9576.6 35.1 2½ 477.6 1.7 3 5594.4 20.5 4 4701.1 17.2 6 4233.1 15.5 8 1221.6 4.5 10 835.4 3.1 TOTAL 27,306.8 100.0
Figura 3. Tubería red de conducción 0 1000 2000 3000 4000 5000 6000 7000 8000 9000 10000 L O N G IT U D ( m ) 1 1½ 2 2½ 3 4 6 8 10 DIAMETRO (pulg)
Tomada del informe de diagnostico del Plan Maestro de Acueducto y alcantarillado
En la tabla y gráfica anterior se puede observar que la mayoría de tubería es de diámetro de 2 pulgadas y que falta muy poca la tubería en 1 y 1.5 pulgadas para ser reemplazada por tubería de dos pulgadas.
Se ubicaron un total de 106 válvulas y 12 hidrantes en el casco urbano del municipio, de las cuales 6 válvulas son de hidrante, 2 ventosas, 10 purgas y 88 de corte. De estas válvulas 6 se encuentran perdidas o tapadas bajo pavimento o tierra. Del total de las válvulas el 21.7% se encuentran malas y el 14.1% no se pudo tener acceso para verificar su estado, el 64.1% se consideran en buen estado aunque requieren mantenimiento. En la actualidad los hidrantes que existen en el municipio se encuentran en buen estado.
5.1.11 Macromedición y micromedición
El sistema de distribución del área urbana del municipio de Zaragoza no cuenta con ningún tipo de macromedición, lo que no permite cuantificar las pérdidas en el sistema y a operar con buena rentabilidad el servicio de acueducto.
Para el año 2003 se tenían instalados en el municipio 1540 micromedidores (para una cobertura del 56,6%) pero por el mal del servicio del acueducto, la comunidad optó por no utilizarlos o dejarlos de utilizar, pasado el tiempo, quedaron obsoletos u obstruidos en muchos casos, en la actualidad no se tiene micromedición. No existe algún tipo de control
