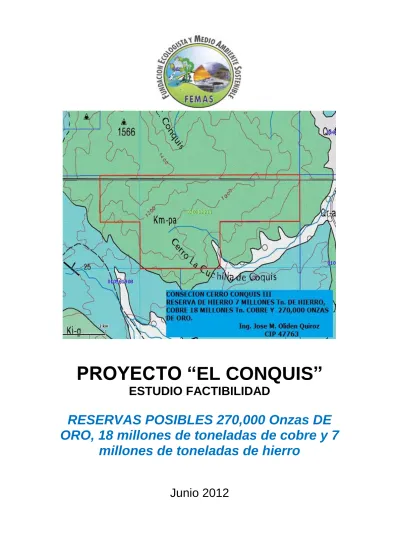

PROYECTO “EL CONQUIS”
ESTUDIO FACTIBILIDAD
RESERVAS POSIBLES 270,000 Onzas DE ORO, 18 millones de toneladas de cobre y 7
millones de toneladas de hierro
Junio 2012
i
INDICE DE CONTENIDOS
INDICE DE CONTENIDOS ... i
INDICE DE ILUSTRACIONES ... ii
INDICE DE TABLAS ... iii
1. INFORMACION GENERAL DEL PROYECTO ... 1
a) Ubicación y acceso al Proyecto EL CONQUIS ... 1
b) Cronología resumida de hechos ocurridos en EL CONQUIS. ... 1
c) Características del Proyecto EL CONQUIS ... 2
d) Quien es Minera Conquis ... 5
e) En que consistirá la operación del Proyecto EL CONQUIS ... 5
2. PROPIEDADES MINERAS. ... 10
3. GEOLOGIA DEL DEPÓSITO ... 11
4. ESTIMACION DE RECURSOS MINERALES. ... 12
a) Estimación realizada por Fundación FEMAS. ... 12
b) Revisión Actualizada. ... 14
5. RESERVAS MINABLES ... 15
a) Parámetros ... 15
b) Reservas Minables ... 15
c) Revisión Minera Conquis. ... 15
d) Reservas Minables. ... 18
e) Ubicación y Capacidad de Pad y Botadero. ... 24
6. DESARROLLO DEL PROYECTO ... 25
a) Programa de producción. ... 25
b) Operaciones Mina ... 28
c) Requerimientos de equipos ... 28
d) Planta de recuperación del oro... 29
e) Instalaciones ... 30
f) Cuadro de inversiones ... 30
g) Flujo de caja resultante del Proyecto. ... 31
7. POSIBILIDADES DE AMPLIAR EL PROYECTO EL CONQUIS. ... 32
a) Flujo estimado de caja a 10 años. ... 32
ANEXOS ... 34
ii
INDICE DE ILUSTRACIONES
Ilustración 1 Ubicación y acceso al proyecto EL CONQUIS ... 1
Ilustración 2 Sección de un taladro de perforación DDH. ... 4
Ilustración 3 Ubicación del tajo en el Cerro EL CONQUIS. ... 5
Ilustración 4 Circuito de adsorción CIC ... 7
Ilustración 5 Circuito de deserción y fundición. ... 8
Ilustración 6 Diagrama esquemático del flujo de trabajo en una mina de oro diseminado ... 9
Ilustración 7 Distribución de las propiedades mineras de Minera Conquis en la zona del Proyecto ... 10
Ilustración 8 Geología superficial de las zonas de interés que son parte de las propiedades de Minera Conquis. Ver plano ampliado en Anexo ·1 ... 11
Ilustración 9 Secciones Típicas elaboradas por Fundación FEMAS. ... 13
Ilustración 10 Sección Típica . ... 14
Ilustración 11 Modelo Tridimensional representando el diseño final del pit. ... 16
Ilustración 12 Sección mostrando el Pit Final y la definición de los recursos y Reservas. Ver plano ampliado en Anexo # 4. ... 16
Ilustración 13 Variación del tonelaje inventariado para una determinada ley mínima de Au. ... 17
Ilustración 14 Variación de la ley promedio con respecto a la ley de corte. ... 18
Ilustración 15 Vista Panorámica del yacimiento. ... 23
Ilustración 16 Vista bidimensional de los tajos, del botadero y del Pad. ... 24
Ilustración 17 Ubicación de los tajos y push back para primer año de producción ... 26
Ilustración 18 Sección vertical del push back Nª1 y su relación con el tajo sur. 26 Ilustración 19 Producción de mineral y ley de mena por mes – Año operativo 1. ... 27
Ilustración 20 Extracción de desmonte – año operativo 1. ... 28
Ilustración 21 Resumen de inversiones por áreas. ... 31
iii
INDICE DE TABLAS
Tabla 1 Cálculo de recursos estimados por Fundación FEMAS. ... 3
Tabla 2 Capacidad de las pozas ... 7
Tabla 3 Propiedades Mineras ... 10
Tabla 4 Estimación de recursos realizada por Fundación FEMAS ... 12
Tabla 5 Recursos medidos, indicados e Inferidos obtenidos . ... 14
Tabla 6 Parámetros utilizados por Fundación FEMAS para el calculo de reservas. ... 15
Tabla 7 Estimación de reservas efectuada por Fundación FEMAS ... 15
Tabla 8 Datos de entrada para la curva tonelaje ley y cut off Vs ley de reservas. ... 17
Tabla 9 Resumen de reservas del proyecto “EL CONQUIS” ... 18
Tabla 10 Reservas del tajo norte ... 19
Tabla 11 Reservas del tajo central ... 21
Tabla 12 Reservas del tajo sur. ... 22
Tabla 13 Cubicación de materiales en el Push back Nº1 del tajo sur... 25
Tabla 14 Programa de minado y producción. ... 27
Tabla 15 Requerimiento de equipos ... 28
Tabla 16 Capacidad instalada y consumo de energía requerido para operaciones. ... 29
Tabla 17 Presupuesto de inversiones – año 01 ... 30
Tabla 18 Presupuesto de ingresos y gastos de operación – Año 01. ... 31
1
1. INFORMACION GENERAL DEL PROYECTO a) Ubicación y acceso al Proyecto EL CONQUIS
El proyecto EL CONQUIS se encuentra ubicado en las siguientes coordenadas UTM: 9’226,000-N y 688,000-E en su parte central, a una distancia de 180 Km. al Este de la ciudad de Trujillo y a 4 Km. al Sur-Este, desde la ciudad de Nanchoc.
Las altitudes oscilan entre 800 a 1200 msnm, en el Distritito de Nanchoc, Provincia de San Miguel, Región Cajamarca (Norte del Perú), dentro de los cuadrángulos de Chongoyape 14 - e. Se observa en la Ilustración 1, la ubicación del Proyecto EL CONQUIS.
Ilustración 1 Ubicación y acceso al proyecto EL CONQUIS
b) Cronología resumida de hechos ocurridos en EL CONQUIS.
EL CONQUIS es un yacimiento aurífero conocido desde la antigüedad, ya era de propiedad de ciudadanos peruanos residentes en Trujillo. Constituyendo la Empresa Minera San Antonio los mismos que firman un contrato de Opción durante 1995–1996 con la Empresa OROMIN y BARRICK. De este modo, OROMIN explora el depósito intensamente y posteriormente acuerda transferir a NORTH durante los años 1998-1999.
2
Al tomar el proyecto, NORTH revisa e incrementa la exploración desarrollado por OROMIN y BARRICK y elabora un programa de exploración del depósito, pensando en una explotación del yacimiento aurífero.
A pesar de su Madurez, el Proyecto EL CONQUIS se detiene cuando NORTH abandona la propiedad por presentar dificultades interna que impide el cumplimiento de su programa de trabajo.
En octubre del 2011 el prospecto fue concesionado a FUNDACIÓN FEMAS y durante el 2010 se desarrollaron varios trabajos de exploración. En octubre del 2010, FUNDACIÓN FEMAS comunica a la Empresa Minera San Antonio S.R.LTDA la suspensión de las obligaciones y plazos establecidos en el contrato suscrito, por causa de Fuerza Mayor.
Es así que la Empresa Minera San Antonio S.R.L. invita a febrero del año 2011 a Minera Conquis para negociar alguna forma de desarrollo del proyecto EL CONQUIS y como consecuencia de esta conversaciones en Marzo del 2006 Minera Conquis S.A. compra las concesiones de Minera San Antonio.
Actualmente Minera Conquis es propietario de todas las concesiones del yacimiento del Cerro EL CONQUIS.
c) Características del Proyecto EL CONQUIS
Durante 5 años, cuatro compañías mineras extranjeras y peruanas (OROMIN, BARRICK, NORTH y FUNDACIÓN FEMAS) han desarrollado exploración de campo y ensayos de análisis de laboratorio.
En la exploración hasta el año 1999, realizaron mapeo geológico, la geoquímica del suelo y trozos de roca (1,200 muestras), superficies geofísicas (MAG y IP) y se tiene 6,037 mts de perforación diamantina en 52 sondajes (52 RCH en 6,037 mts), Los recursos estimadas preliminares y recursos inferidos a esa fecha a sido 35.4 Mt con 0.78 g/t Au, que incluye 20.2 Mt con 0.78 g/t Au en óxidos y 15.2 Mt con 0.79 g/t Au en sulfuros.
FUNDACIÓN FEMAS, realizaron los siguientes trabajos:
Mapeo geológico de 500 has a escala 1:2500, 3,617 muestras fueron tomados incluyendo las muestras geoquímicas, trincheras, túneles y perforación. En el año 2004 se ha perforado 2,269 mts de perforación diamantina (DDH) en 13 sondajes. Los recursos estimados indicados y inferidos se incrementaron, como se observa en la tabla 1y también se muestra en la Ilustración 2 una sección de perforación DDH.
3
Tabla 1 Cálculo de recursos estimados por Fundación FEMAS.
4
Ilustración 2 Sección de un taladro de perforación DDH.
El área explotada en el Tajo Cerro EL CONQUIS contiene reservas de alta ley oro (promedio por encima de 2.0 g/t Au), con una recuperación metalúrgica promedio de 70 %, superior en ley a otras operaciones mineras de oro como Yanacocha (ley 0.95 g/t Au), COMARSA (ley 0.5 g/t Au), Alto Chicama –BARRICK (ley 1.05 g/t Au) y la Virgen (ley 0.75 g/t Au). Como se observa en la Ilustración 3 la zona de tajo, de acuerdo al modelamiento del tajo por FUNDACIÓN FEMAS.
La transferencia de la propiedad a Minera Conquis ha incluido la propiedad de testigos, reportes de estudios del área y análisis geologicote las perforaciones realizadas por las empresa ya mencionadas anteriormente.
Minera Conquis con los datos proporcionado por FUNDACIÓN FEMAS toma la decisión de compra y para asegurar la inversión efectúa una estricta evaluación de la propiedad.
5
Ilustración 3 Ubicación del tajo en el Cerro EL CONQUIS.
d) Quien es Minera Conquis
Minera Conquis es una empresa peruana que viene operando desde el año 2011, tiene el propósito de desarrollar la actividad minera dentro de los nuevos estándares que rigen esta actividad extractiva.
La gestión ambiental y la responsabilidad social, son nuestros compromisos para lograr el desarrollo sostenible para nuestra región y el país.
e) En que consistirá la operación del Proyecto EL CONQUIS
Un Tajo abierto, de donde se extrae el mineral por perforación y voladura. El mineral fragmentado será transportado por camiones (volquetes) a una zona de la plataforma de lixiviación (pad), para la recuperación del oro; y el material estéril (desmonte) ha una serie de botaderos localizados en el área inmediata de los tajos.
La distancia promedio de la plataforma de lixiviación al tajo y de los botaderos al tajo se encuentra a 1000 metros.
6
Una Plataforma de Lixiviación (pad), será construida utilizando la configuración de una geomembrana de HDPE 60 milésimas de pulgada sobre una superficie preparada diligentemente. Donde se construye las pilas de mineral de secuencias múltiples y luego se riega con solución cianurada, la cual luego de percolar y lixiviar los valores de oro es direccionado a la poza de solución rica, de donde es bombeada a la Planta del circuito de Adsorción con carbón en columna (CIC), para quedar adsorbido el oro en el carbón activado. Luego de pasar la solución rica de lixiviación (SRL) por el circuito, es almacenada en la poza de solución pobre, para ser enviado mediante bombeo a las plataformas de lixiviación previo ajuste del NaCN, haciendo de esta manera un circuito cerrado.
Pozas de Solución, son depósitos diseñados para almacenar las diferentes soluciones del proceso y tendrían las siguientes capacidades como se ve en la Tabla 2:
7
Capacidad de las Pozas N° Poza (m3) Descripción
1 20000 Poza de solución rica
2 20000 Poza de solución pobre
3 75000 Poza de contingencia
Tabla 2 Capacidad de las pozas
Una Planta de Recuperación de Oro, compuesto por lo siguiente:
1). Un circuito de adsorción de carbón en columna (CIC) conformado por 6 columnas de 2 toneladas de carbón seco de capacidad por columna, para pasar un flujo ascendente de 160 m3/h de solución de lixiviación rica. Como se observa en la Ilustración 4 un circuito de adsorción de carbón.
Ilustración 4 Circuito de adsorción CIC
2). Un circuito de desorción y electrodeposición cuyo proceso consiste en lixiviar el carbón con solución caliente compuesto con cianuro de sodio (NaCN), hidróxido de sodio (NaOH) y alcohol etílico, recirculando la solución alcalina a través del reactor de desorción, transfiriendo el oro hacia la solución que será conducido a la celda de electrodeposición para electrodepositarse los iones de oro en los cátodos de lana de acero. En la Ilustración 5 se puede observar el diagrama del circuito de desorción y fundición.
3). Un circuito de reactivación química de carbón cuyo proceso consiste en restaurar la capacidad de carga del carbón recirculando una solución de ácido clorhídrico (HCl) por el reactor del circuito hasta que el pH (factor de acidez) de la solución disminuya por debajo de pH ≤ 2, con la finalidad de eliminar los carbonatos adsorbidos en la etapa de absorción.
CIRCUITO DE ADSORCION CIC PLANTA ADR.
MINERA COMARSA - AÑO 2001
SOLUCION PREGNANT
700 GPM DSM 20 Mesh
1 2 3 4 5
8
4). Un circuito de reactivación térmica del carbón, luego del lavado ácido (o remoción subsecuente) que consiste en calentar el carbón hasta una temperatura de 650 – 700 °C a fin de eliminar los carbonatos remanentes y compuestos orgánicos del carbón.
5). Un sistema de tratamiento ácido de los cátodos electrolíticos a fin de lixiviar la lana de acero, para obtener un precipitado mediante filtrado. El producto luego es mezclado con fundentes (bórax, sílice, carbonato de sodio, etc.) para ser fundido en un horno, hasta alcanzar una temperatura de colada de 1100 °C de tal modo que se obtenga la barra bullión (oro y plata).
Ilustración 5 Circuito de deserción y fundición.
6). Un sistema de tratamiento ácido de los cátodos electrolíticos a fin de lixiviar la lana de acero, para obtener un precipitado mediante filtrado. El producto luego es mezclado con fundentes (bórax, sílice, carbonato de sodio, etc.) para ser fundido en un horno, hasta alcanzar una temperatura de colada de 1100 °C de tal modo que se obtenga la barra bullión (oro y plata).
7). Una planta de tratamiento de soluciones cianurados a fin de preservar el medio ambiente, y sistemas de tratamiento para efluentes ácido, gases de fundición con el mismo propósito.
Un Laboratorio que se encargue de los ensayos, con un minucioso control de la calidad del mineral que es llevado a la plataforma de lixiviación y de las soluciones que es tratado en la planta.
9
El siguiente esquema muestra el flujo de trabajo que tendrá la operación en el Proyecto EL CONQUIS.
Ilustración 6 Diagrama esquemático del flujo de trabajo en una mina de oro diseminado
10
2. PROPIEDADES MINERAS.
El proyecto EL CONQUIS esta constituido por las siguientes propiedades mineras descritas en la tabla 3
PROPIEDADES MINERAS
# CODIGO DESCRIPCION TITULAR AREA (ha) CATASTRO
1 2
3 030012211 COQUIS. III EMPRESA CONQUIS 700 INCORPOR
Tabla 3 Propiedades Mineras
Ilustración 7 Distribución de las propiedades mineras de Minera Conquis en la zona del Proyecto
11
3. GEOLOGIA DEL DEPÓSITO
El yacimiento el Cerro EL CONQUIS es un desimanado de Au emplazado en las areniscas de las formaciones Chimu y Carhuas de las observaciones efectuadas confirman que la mayor parte de los recursos estarían en el Chimu. El intrusivo Porfido Dacitico también presenta mineralización tipo Stock Work con altos valores de Au. En el flanco noroeste del Cerro EL CONQUIS aflora un stock de porfido dacitico que corta la secuencia sedimentaria con rumbo noroeste; se presenta fuertemente argilizado con un constante vetillo tipo stock work con valores de Au, siendo el principal de rumbo Este Oeste.
Se observa brechas de contacto Intrusivo/Arenisca que alcanzan hasta 20 mts de grosor. La matriz es indistintamente de intrusivo o de arenisca también presenta vetilleo con valores de Au. En las zonas de areniscas compactas se tiene vetas – manto entre planos de estratificación con relleno de ”pacos” (goetita, hematina y jarosita), con potencias que van de 5 a 25 cm. El mayor potencial de recursos se encuentra en las areniscas comparativamente con el intrusivo. Como se observa en la Ilustración 7, el área de mayor influencia de la zona mineralizada de Au. (Ver Anexo 1, plano ampliado)
Ilustración 8 Geología superficial de las zonas de interés que son parte de las propiedades de Minera Conquis. Ver plano ampliado en Anexo ·1
Zona de Alta Mineralización
12
4. ESTIMACION DE RECURSOS MINERALES.
a) Estimación realizada por Fundación FEMAS.
Francis Clouston, para Fundación FEMAS, hizo la Validación final de los Modelos de bloques y luego de las modificaciones por el definidas, y para el cut- off de 0.30 obtuvo los Recursos Geológicos siguientes:
Tabla 4 Estimación de recursos realizada por Fundación FEMAS
13
Ilustración 9 Secciones Típicas elaboradas por Fundación FEMAS.
14
b) Revisión Actualizada.
Minera Conquis a partir de los modelos de bloque entregados por Francis Clouston consideró solamente los sólidos correspondientes a los cuerpos mineralizados como óxidos, ya que como sabemos, la recuperación metalúrgica esta referida a este tipo de mineral.
En la sección siguiente podemos observar dicho cuerpo y todo lo que esta fuera de el se toma como desmonte:
Ilustración 10 Sección Típica .
Los Recursos totales a su vez se clasificaron como de Baja ley, Ley media y Alta ley, obteniendo los Recursos Geológicos mostrados en la Tabla 6:
Tabla 5 Recursos medidos, indicados e Inferidos obtenidos .
DESDE HASTA TONELADAS LEY PROMEDIO BAJA LEY 0.15 0.5 34,583,895 0.32 LEY MEDIA 0.5 0.7 10,297,959 0.59 ALTA LEY 0.7 MAS 11,049,044 1.15 TOTAL 55,930,898 0.53
15
5. RESERVAS MINABLES
a) Parámetros
Luego, Francis Clouston a partir de los Recursos Geológicos asumió, para la optimización en Whittle los parámetros dados a continuación.
Como podemos observar, la recuperación de 80% esta referida a los óxidos:
Tabla 6 Parámetros utilizados por Fundación FEMAS para el calculo de reservas.
b) Reservas Minables
Fundación FEMAS, en Gemcom y luego de la optimización en Whittle, obtuvo las Reservas Minables mostradas en la Tabla 8 para el cut-off de 0.25:
Tabla 7 Estimación de reservas efectuada por Fundación FEMAS
c) Revisión Minera Conquis.
Minera Conquis a partir del tajo optimizado de Fundación FEMAS, procedió al suavizado de éste.
En las ilustraciones 11 y 12 podemos observar una vista del tajo suavizado y una sección típica del modelo de leyes y el límite final del tajo:
16
Ilustración 11 Modelo Tridimensional representando el diseño final del pit.
Ilustración 12 Sección mostrando el Pit Final y la definición de los recursos y Reservas. Ver plano ampliado en Anexo # 4.
17
La Tabla 8 nos muestra la distribución del mineral dentro del límite final del Pit:
Tabla 8 Datos de entrada para la curva tonelaje ley y cut off Vs ley de reservas.
De esta distribución de mineral nos permite obtener las Curvas Tonelaje / Ley y Cut-off / Ley que se observa a continuación:
Ilustración 13 Variación del tonelaje inventariado para una determinada ley mínima de Au.
CUT OFF Vs TONELADA
- 10,000,000 20,000,000 30,000,000 40,000,000 50,000,000 60,000,000
CUT OFF
MINERAL (Tm)
MINERAL 54,557,378 30,893,792 29,311,018 25,807,311 21,087,934 15,922,726 11,903,550 8,918,802 6,749,313 5,057,955 3,883,982 2,992,919
0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00 1.10
18
Ilustración 14 Variación de la ley promedio con respecto a la ley de corte.
d) Reservas Minables.
De la curva Tonelaje / Ley, y con fines de comparación, tomamos las Reservas minables a un cut-off de 0.30 gr/ton, obteniendo las reservas mostradas en la tabla 9.
MINERAL LEY FINOS Au DESMONTE TOTAL WOR
TAJO Tm gAu/Tm Onzas Tm Tm
NORTE 21,393,714 0.72 493,701 25,703,880 47,097,594 1.20
CENTRAL 375,290 1.39 16,680 396,402 771,692 1.06
SUR 4,038,307 0.56 72,482 2,563,172 6,601,479 0.63
TOTAL 25,807,311 0.70 582,863 28,663,454 54,470,765 1.11
Tabla 9 Resumen de reservas del proyecto “EL CONQUIS”
Se diseñaron 3 tajos que son producto de la optimización realizada por Fundación FEMAS, de ellos el mas grande es el Tajo Norte que aporta el 83% del tonelaje de mena que tiene el proyecto. El tajo central es el mas rico en lo que respecta a ley, pero también es el mas pequeño, apenas aporta el 1% del total de toneladas de mena. El Tajo Sur aporta con el 16% de las toneladas de mena.
El contenido metálico del proyecto EL CONQUIS es del orden de 582,863 onzas de oro, de ellas El tajo norte aportará el 84.6%, el Tajo central aportará el 2.9% y el tajo Sur aportará el 12.5%.
CUT OFF Vs LEY DE RESERVAS
- 0.20 0.40 0.60 0.80 1.00 1.20 1.40 1.60 1.80
CUT OFF
LEY RESERVAS
LEY 0.35 0.62 0.65 0.70 0.78 0.89 1.00 1.12 1.24 1.38 1.50 1.64
0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00 1.10
19
En la tabla 10 se observa la concentración de mena del tajo norte por bancos.
Tabla 10 Reservas del tajo norte
…continúa en la siguiente página
BANCO MINERAL LEY DESMONTE TOTAL WOR
Tm g Au/Tm Tm Tm
3568 2,256 2,256 0.00
3562 28,166 28,166 0.00
3556 56,191 56,191 0.00
3550 10,930 1.07 68,970 79,900 6.31 3544 44,191 0.79 58,256 102,447 1.32 3538 58,837 0.72 70,397 129,234 1.20 3532 73,020 0.66 88,245 161,265 1.21 3526 97,924 0.58 101,517 199,441 1.04 3520 119,135 0.54 133,224 252,359 1.12 3514 103,314 0.51 225,343 328,657 2.18 3508 106,092 0.49 307,943 414,035 2.90 3502 114,008 0.54 409,703 523,711 3.59 3496 83,607 0.57 563,725 647,332 6.74 3490 235,350 0.63 537,651 773,001 2.28 3484 342,728 0.75 529,088 871,816 1.54 3478 366,916 0.78 581,471 948,387 1.58 3472 350,587 0.82 684,764 1,035,351 1.95 3466 296,786 0.76 802,869 1,099,655 2.71 3460 334,939 0.73 815,888 1,150,827 2.44 3454 349,035 0.73 833,335 1,182,370 2.39 3448 348,268 0.69 839,982 1,188,250 2.41 3442 302,883 0.7 881,443 1,184,326 2.91 3436 284,127 0.69 870,576 1,154,703 3.06 3430 304,993 0.68 848,631 1,153,624 2.78 3424 359,853 0.75 799,689 1,159,542 2.22 3418 433,261 0.79 737,429 1,170,690 1.70 3412 409,478 0.79 756,706 1,166,184 1.85 3406 406,036 0.79 757,389 1,163,425 1.87 3400 404,059 0.79 747,506 1,151,565 1.85 3394 411,261 0.75 734,083 1,145,344 1.78 3388 426,491 0.7 706,727 1,133,218 1.66 3382 418,109 0.65 709,186 1,127,295 1.70 3376 360,908 0.65 763,979 1,124,887 2.12 3370 381,089 0.76 743,300 1,124,389 1.95 3364 494,502 0.8 631,484 1,125,986 1.28 3358 669,038 1 457,755 1,126,793 0.68 3352 674,102 0.92 444,711 1,118,813 0.66 3346 633,003 0.77 471,064 1,104,067 0.74 3340 603,436 0.74 488,503 1,091,939 0.81 3334 545,993 0.72 535,432 1,081,425 0.98 3328 515,859 0.71 543,572 1,059,431 1.05 3322 587,212 0.66 446,938 1,034,150 0.76 3316 622,847 0.71 418,122 1,040,969 0.67 3310 645,167 0.7 390,301 1,035,468 0.60 3304 675,709 0.7 357,947 1,033,656 0.53 3298 618,641 0.7 404,593 1,023,234 0.65 3292 553,055 0.65 479,465 1,032,520 0.87 3286 538,153 0.62 483,550 1,021,703 0.90 3280 623,966 0.62 368,462 992,428 0.59 3274 637,438 0.61 290,524 927,962 0.46 3268 622,009 0.62 227,306 849,315 0.37 3262 512,823 0.63 168,739 681,562 0.33 3256 445,003 0.58 130,324 575,327 0.29 3250 402,345 0.57 74,801 477,146 0.19
20
21
…Continuación de la página anterior
En la tabla 11 se observa la concentración de mena del tajo central por bancos.
Tabla 11 Reservas del tajo central
BANCO MINERAL LEY DESMONTE TOTAL WOR
Tm g Au/Tm Tm Tm
3244 337,250 0.61 55,991 393,241 0.17 3238 281,842 0.69 52,815 334,657 0.19 3232 240,356 0.89 30,033 270,389 0.12 3226 203,939 0.87 11,658 215,597 0.06 3220 157,362 0.79 13,060 170,422 0.08 3214 121,061 0.82 11,583 132,644 0.10 3208 81,495 0.86 5,337 86,832 0.07 3202 11,893 0.99 795 12,688 0.07 TOTAL 21,393,714 0.72 25,703,880 47,097,594 1.20
BANCO MINERAL LEY DESMONTE TOTAL WOR
3604 g Au/Tm Tm Tm
3532 1,652 1,652 0.00
3526 1,844 0.32 17,382 19,226 9.43 3520 5,365 0.35 37,877 43,242 7.06 3514 6,880 0.94 54,315 61,195 7.89 3508 20,334 2.29 59,718 80,052 2.94 3502 38,618 1.93 44,703 83,321 1.16 3496 48,397 1.39 42,023 90,420 0.87 3490 49,563 1.15 40,051 89,614 0.81 3484 55,184 1.23 36,766 91,950 0.67 3478 55,934 1.31 25,465 81,399 0.46 3472 46,470 1.28 19,812 66,282 0.43 3466 29,070 1.47 12,747 41,817 0.44 3460 17,631 1.31 3,891 21,522 0.22 TOTAL 375,290 1.39 396,402 771,692 1.06
22
En la tabla 12 se observa la concentración de mena del tajo sur por bancos.
Tabla 12 Reservas del tajo sur.
BANCO MINERAL LEY DESMONTE TOTAL WOR
Tm g Au/Tm Tm Tm
3508 32 32 0.00
3502 2,688 2,688 0.00
3496 4,052 0.36 12,062 16,114 2.98 3490 16,241 0.78 23,538 39,779 1.45 3484 15,787 0.68 51,254 67,041 3.25 3478 37,589 0.49 47,005 84,594 1.25 3472 55,767 0.44 40,365 96,132 0.72 3466 70,946 0.43 55,752 126,698 0.79 3460 61,606 0.47 77,360 138,966 1.26 3454 4,137 0.43 88,794 92,931 21.46 3448 18,965 0.4 79,354 98,319 4.18 3442 25,637 0.42 90,552 116,189 3.53 3436 49,759 0.44 97,164 146,923 1.95 3430 78,857 0.45 104,959 183,816 1.33 3424 124,689 0.52 96,577 221,266 0.77 3418 147,116 0.56 109,943 257,059 0.75 3412 138,095 0.62 112,705 250,800 0.82 3406 174,868 0.58 94,544 269,412 0.54 3400 188,375 0.57 95,417 283,792 0.51 3394 210,483 0.58 91,776 302,259 0.44 3388 230,749 0.58 100,719 331,468 0.44 3382 243,518 0.56 119,420 362,938 0.49 3376 249,547 0.53 138,125 387,672 0.55 3370 245,908 0.51 152,556 398,464 0.62 3364 233,331 0.5 180,999 414,330 0.78 3358 250,020 0.49 177,227 427,247 0.71 3352 274,110 0.5 115,418 389,528 0.42 3346 296,657 0.54 74,349 371,006 0.25 3340 158,412 0.62 55,419 213,831 0.35 3334 132,139 0.66 35,561 167,700 0.27 3328 113,498 0.75 20,789 134,287 0.18 3322 97,558 0.84 10,854 108,412 0.11 3316 68,462 0.91 5,844 74,306 0.09 3310 21,429 1.06 4,051 25,480 0.19 TOTAL 4,038,307 0.56219802 2,563,172 6,601,479 0.63
23
Ilustración 15 Vista Panorámica del yacimiento.
24
e) Ubicación y Capacidad de Pad y Botadero.
Ilustración 16 Vista bidimensional de los tajos, del botadero y del Pad.
25
6. DESARROLLO DEL PROYECTO
a) Programa de producción.
Se ha considerado una producción diaria de 2500 tm de mineral, un movimiento de desmonte de 3000 tm día en promedio.
Para alcanzar esta meta se ha considerado iniciar la explotación en el tajo central y luego continuar la extracción de mena en el tajo sur. Cabe mencionar que el tajo central presenta las leyes más altas del yacimiento.
En el tajo sur se ha considerado iniciar el push back Nº 1. En la ilustración 17 se puede observar la ubicación de lo anteriormente expuesto.
Tabla 13 Cubicación de materiales en el Push back Nº1 del tajo sur.
BANCO MINERAL LEY DESMONTE TOTAL WOR
Tm g Au/Tm Tm MATERIAL ( Tm )
3472 - - 1,500 1,500 - 3466 - - 19,078 19,078 - 3460 - - 29,824 29,824 - 3454 2,769 0.46 32,993 35,762 11.92 3448 5,431 0.45 31,297 36,728 5.76 3442 8,911 0.49 39,455 48,366 4.43 3436 9,568 0.61 57,423 66,991 6.00 3430 18,833 0.52 54,042 72,875 2.87 3424 48,791 0.56 50,250 99,041 1.03 3418 45,759 0.61 58,749 104,508 1.28 3412 55,095 0.61 72,060 127,155 1.31 3406 84,037 0.55 58,931 142,968 0.70 3400 77,266 0.54 59,548 136,814 0.77 3394 93,115 0.57 60,090 153,205 0.65 3388 125,053 0.56 56,595 181,648 0.45 3382 152,381 0.52 52,729 205,110 0.35 3376 153,336 0.50 69,540 222,876 0.45 TOTAL 880,345 0.54 804,104 1,684,449 0.91
26
Ilustración 17 Ubicación de los tajos y push back para primer año de producción
Ilustración 18 Sección vertical del push back Nª1 y su relación con el tajo sur.
Para el nivel de producción mencionado, se extraerán todos los niveles del tajo central y del push back Nº1 del tajo sur se extraerán los bancos comprendidos entre las cotas 800 y 1200, cabe mencionar que debido al desbroce inicial que los tajos tienen al inicio de su vida operativa no se podrá llegar al nivel de producción anual esperado.
En la tabla 14 se puede observar la producción al final del primer año de vida de la mina, la cual asciende a 668,117 Tm, con 1.03 g Au/Tm de ley y radio
27
de desbroce igual a 1.44. La producción de contenido fino para el año de producción sería de 22,084 onzas de oro.
Tabla 14 Programa de minado y producción.
Ilustración 19 Producción de mineral y ley de mena por mes – Año operativo 1.
PRODUCCION MINERAL LEY FINOS Au DESMONTE WOR
MES Tm gAu/Tm Onzas Tm
ENERO 7,209 0.34 79.73 135,791 18.836
FEBRERO 27,214 1.95 1707.04 115,786 4.255
MARZO 55,729 1.48 2653.57 87,271 1.566
ABRIL 57,965 1.26 2350.04 78,000 1.346
MAYO 65,000 0.97 2029.21 78,000 1.200
JUNIO 65,000 0.72 1506.76 78,000 1.200
JULIO 65,000 0.90 1885.02 78,000 1.200
AGOSTO 65,000 1.02 2135.79 78,000 1.200
SEPTIEMBRE 65,000 0.99 2073.10 78,000 1.200
OCTUBRE 65,000 1.00 2089.82 78,000 1.200
NOVIEMBRE 65,000 1.03 2152.51 17,156 0.264
DICIEMBRE 65,000 0.68 1421.08 59,548 0.916
TOTAL 668,117 1.03 22,084 961,552 1.44
Producción - 1er año operativo
- 10,000 20,000 30,000 40,000 50,000 60,000 70,000
Mineral (Tm)
0.00 0.50 1.00 1.50 2.00 2.50
Ley (g Au/Tm)
MINERAL 7,209 27,214 55,729 57,965 65,000 65,000 65,000 65,000 65,000 65,000 65,000 65,000
LEY 0.34 1.95 1.48 1.26 0.97 0.72 0.90 1.02 0.99 1.00 1.03 0.68
ENERO FEBRERO MARZO ABRIL MAYO JUNIO JULIO AGOSTO SEPTIEMBRE OCTUBRE NOVIEMBRE DICIEMBRE
28
Ilustración 20 Extracción de desmonte – año operativo 1.
b) Operaciones Mina
El método de explotación seleccionado es el de Minado Superficial (Tajo Abierto), y se utilizaran equipos diesel en el tajo para carguío y para transporte del mineral al Pad y desmonte a los botaderos respectivamente.
c) Requerimientos de equipos
El método de Explotación es intensivo en movimiento de tierras, y deberá considerar un ritmo de operación continuo, a fin de alimentar sin interrupciones a la Planta y los Pads. El número de vehículos es acorde con los requerimientos del Ciclo de Minado. Los equipos a utilizar son:
Equipo Capacidad Cantidad
Camiones 15 m3 9
Cargador Frontal 4 m3 1
Retroexcavadora 3 m3 1
Motoniveladora --- 1
Cisterna Aprox. 15 m3 1
Tractor --- 2
Retroexcavadora --- 1
Tabla 15 Requerimiento de equipos
Extracción desmonte - 1er año operativo
- 20,000 40,000 60,000 80,000 100,000 120,000 140,000 160,000
Mineral (Tm)
DESMONTE 135,791 115,786 87,271 78,000 78,000 78,000 78,000 78,000 78,000 78,000 17,156 59,548
ENERO FEBRERO MARZO ABRIL MAYO JUNIO JULIO AGOSTO SEPTIEMBRE OCTUBRE NOVIEMBRE DICIEMBRE
29
d) Planta de recuperación del oro
El mineral que viene del tajo será transportado hacia una plataforma impermeabilizada (Pad) de 9 hectáreas ubicada a 1.5 Km. de distancia, donde será colocado sin necesidad de ser canchado. Posteriormente será regado a través de un sistema de goteo y aspersión con una solución alcalina de Cianuro de Sodio (NaCN), la cual disolverá las partículas de 2 micrones de oro, percollará hacia los sumideros y será depositada en grandes pozas también impermeabilizadas desde donde será bombeada a la Planta de Recuperación Oro.
En la Planta de Recuperación, la solución pasara primero por los tanques que contienen carbón activado donde se adhiere los iones de oro, luego el carbón cargado de oro en estos tanques será trasladado a otro tanque donde, a temperatura y presiones controladas, se realizara el proceso de desorción y posteriormente la solución rica de desorción se electrodepositará en los cátodos de lana de acero inoxidable para que luego pasa por la fundición se recupere el producto final llamado “bullion”
(Barra Au y Ag) que es una aleación de Oro – Plata.
Inicialmente, se utilizara energía de grupos electrógenos (0.16 U$/kw-h), para el segundo año se espera contar con conexión a la red desde la subestación localizada en Nanchoc a 5 Km. de en línea recta y poder así bajar los costos operativos
Capacidad (Kw)
Planta 232
Laboratorio 50
Oficinas 25
Exteriores 10
Total
Tabla 16 Capacidad instalada y consumo de energía requerido para operaciones.
El diagrama de Flujo de la Planta se puede apreciar en Plano adjunto (Anexo 5)
El diagrama de Flujo del Proceso Industrial de la Planta se encuentra en el Plano adjunto (Anexo 6)
La planta de Recuperación será construida en los talleres de la Minera Conquis, bajo la supervisión de los Ingenieros de Diseño de la misma Empresa.
30
e) Instalaciones
Como parte de la infraestructura necesaria para el inicio de Operaciones se construirá la siguiente:
Pad de Lixiviación (10 has)
Botaderos de desmonte.
Botadero de top soil.
Planta de recuperación de oro
Pozas para la solución rica y pobre (1 de 10,000 m3, 10,000 m3 y de 80,000 m3)
Otra infraestructura complementaria:
Oficinas, Caminos, Cerco perimetral, Hotel, Comedor, Almacenes, Talleres, etc.
La ubicación de las instalaciones puede apreciarse en el Plano adjunto (anexo 7).
f) Cuadro de inversiones
Se ha estimado una inversión de 2’871,000 durante el año 01 de operación del proyecto. En la tabla 17 se observan las inversiones por área, el área que mas inversión necesita es Construcción de pads que representa el 40%, le sigue mina con 33%, planta con 11% y el resto de las áreas necesitarán el 16%
restante de la inversión del año operativo 01.
Tabla 17 Presupuesto de inversiones – año 01
AREA US$
Construcción de PAD 1,140,000
Planta 320,000
Mina 945,000
Geología -
Medio Ambiente 30,000 Mant. Eléctrico 38,000 Exploraciones - Inv. Metalúrgicas -
Sistemas 20,000
Administracion 158,000
Planeamiento 100,000
Laboratorio 120,000
TOTAL 2,871,000
31
Ilustración 21 Resumen de inversiones por áreas.
Se adjunta Cuadro detallado de inversiones en el Anexo 9.
g) Flujo de caja resultante del Proyecto.
Están incluidos las inversiones, Préstamos y Repagos.
Tabla 18 Presupuesto de ingresos y gastos de operación – Año 01.
RESUMEN DE INVERSIONES X AREAS - PRESUPUESTO AÑO 01
1,140,000 320,000
945,000 -
30,000 38,000 - -
20,000
158,000 100,000
120,000
- 200,000 400,000 600,000 800,000 1,000,000 1,200,000
Construcción de PAD Planta Mina Geología Medio Ambiente Mant. Eléctrico Exploraciones Inv. Metalúrgicas Sistemas Administracion Planeamiento Laboratorio
TOTAL INVERSIONES US$. 2'871,000
Total %
6,598,824
99.01%
65,732
0.99%
6,664,556
100.00%
COSTOS : US$ %
Perforación Voladura 933,023 22.03%
Operaciones Mina 1,611,827 38.05%
Planta 662,349 15.64%
Inv. Metalúrgica - 0.00%
Geología Mina 122,795 2.90%
Laboratorio Químico 117,404 2.77%
Matto Eléctrico 116,569 2.75%
Seguridad Minera y Salud 42,872 1.01%
Medio Ambiente - 0.00%
Control de equipos - 0.00%
Planeamiento Mina 159,193 3.76%
Administración Mina 469,504 11.08%
TOTAL COSTO MINA 4,235,537 100%
UTILIDAD BRUTA OPERACIONES 2,429,019
Gastos Administrativos 14,393
Gastos Administrativos Trujillo -
Gastos Financieros 1,275
Gastos de Venta 2,667
TOTAL GASTOS 18,335
Depreciación 4,125
Amortización -
TOTAL OTROS 4,125
TOTAL COSTOS Y GASTOS 4,257,996
Seguros 711
Regalias 164,000
UTILIDAD OPERATIVA 2,241,848
No Incluye Construcción de Pads.
TOTAL INGRESOS US$
PRESUPUESTO DE INGRESOS Y GASTOS DE OPERACIÓN AÑO 01 EN US$
INGRESOS US$
ORO PLATA
32
Tabla 19 Presupuesto de ganancias y perdidas - año 01.
7. POSIBILIDADES DE AMPLIAR EL PROYECTO EL CONQUIS.
El nivel de las reservas del proyecto nos permite crecer constantemente desde el 2do año de la vida de mina pero también hemos supuesto que a partir del 7mo año hasta el décimo la producción se mantendría constante.
Para ello hemos considerado que el nivel de las inversiones suba conforme se eleve el nivel de producción. En los últimos 4 años el nivel de las inversiones se mantendría constante y se invertiría principalmente en explorar el área de estudio.
a) Flujo estimado de caja a 10 años.
Poniendo el precio base del oro en 530$/oz de oro y la recuperación metalúrgica en 60%, la tasa de crecimiento de los costos anuales en 1% y basados en la premisas descritas líneas arriba, el flujo de la caja estimado para 10 años sería el que se muestra en la tabla 20.
