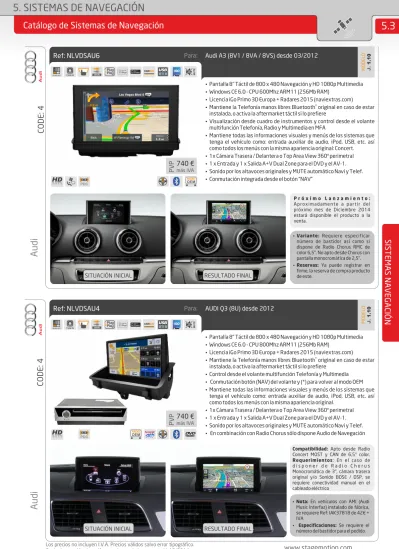

5. SISTEMAS DE NAVEGACIÓN 5.3

(1)

SISTEMAS NAVEGACIÓN

3

Audi

Ref: NLVDSAU6

Audi A3 (8V1 / 8VA / 8VS) desde 03/2012

ŸPantalla 8" Táctil de 800 x 480 Navegación y HD 1080p Multimedia

ŸWindows CE 6.0 - CPU 600Mhz ARM11 (256Mb RAM)

ŸLicencia iGo Primo 3D Europa + Radares 2015 (naviextras.com)

®

ŸMantiene la Telefonía manos libres Bluetooth original en caso de estar

instalada, o activa la aftermarket táctil si lo prefiere

ŸVisualización desde cuadro de instrumentos y control desde el volante

multifunción Telefonía, Radio y Multimedia en MFA

ŸMantiene todas las informaciones visuales y menús de los sistemas que

tenga el vehículo como: entrada auxiliar de audio, iPod, USB, etc. así como todos los menús con la misma apariencia original: Concert.

Ÿ1x Cámara Trasera / Delantera o Top Area View 360º perimetral

Ÿ1 x Entrada y 1 x Salida A+V Dual Zone para el DVD y el AV-1.

ŸSonido por los altavoces originales y MUTE automático Navi y Telef.

ŸConmutación integrada desde el botón “NAV”

Para: MODELO 1.10 J . P r ó x i m o L a n z a m i e n t o : A p r o x i m a d a m e n t e a p a r t i r d e l próximo mes de Diciembre 2014 estará disponible el producto a la venta.

ŸVariante: Requiere especificar número de bastidor así como si dispone de Radio Chorus RMC de color 6,5". No apto desde Chorus con pantalla monocromática de 2,5".

ŸReservas: Ya puede registrar en firme, la reserva de compra producto de este.

Plug Play

Audi

Ref: NLVDSAU4

AUDI Q3 (8U) desde 2012

ŸPantalla 8" Táctil de 800 x 480 Navegación y HD 1080p Multimedia

®

instalada, o activa la aftermarket táctil si lo prefiere

ŸControl desde el volante multifunción Telefonía y Multimedia

Ÿ Conmutación botón (NAV) del volante y (*) para volver al modo OEM

tenga el vehículo como: entrada auxiliar de audio, iPod, USB, etc. así como todos los menús con la misma apariencia original.

Ÿ En combinación con Radio Chorus sólo dispone Audio de Navegación

Para:

MODELO

1.10

J

.

Compatibilidad: Apto desde Radio Concert MOST y CAN de 6,5" color.

Requerimientos: En el caso de d i s p o n e r d e R a d i o C h o r u s Monocromática de 3", cámara trasera original y/o Sonido BOSE / DSP, se requiere conectividad manual en el cableado eléctrico

ŸNota: En vehículos con AMI (Audi Music Interfaz) instalado de fábrica, se requiere Ref: IAK37818 de 42€ + IVA

Ÿ Especificaciones: Se requiere el número del bastidor para el pedido.

Plug Play

740 €

más IVA

740 €

más IVA O E MRADIO O E M RADIO

SITUACIÓN INICIAL RESULTADO FINAL

CODE: 4

(2)

3

Audi

Ref: NLVDSAU3

AUDI A4 (8K), AUDI A5 (8T) y AUDI Q5 (8R) desde 2008 hasta actualmente. Incluidos los restiling 2013. Apto desde radios OEM en color Concert o Shymphony.

ŸPantalla 6,5" Táctil de 800 x 480 Navegación y HD 1280p Multimedia

®

instalada, o activa la aftermarket con mute sólo en altavoz izq.

ŸControl desde el volante multifunción Telefonía y Multimedia

Ÿ Conmutación botón (NAV) del volante y (*) para volver al modo OEM en

retiling 2013. Anteriores desde botón (MEDIA) en Radio frontal.

tenga el vehículo, así como todos los menús con la misma apariencia original. En caso de unidad iPod AMI debe ser retirada.

ŸSonido por los altavoces originales y MUTE automático Navegación

ŸDesde Radio Chorus Monocromo instalar antes ref: N2K38454

Para:

MODELO

1.10

J

.

Requerimiento: En vehículos con AMI (Audi Music Interfaz) instalado usar Ref: IAK37818 = 42€ + IVA

Compatibilidad: No apto MMI 2G

Especificaciones: Se requiere el número del bastidor para el pedido.

ŸM á s i n f o r m a c i ó n e n w e b :

www.stagemotion.com/a4

Ÿ Sustituye eliminando al Audi Music

Interfaz (AMI) en caso de estar instalado de fábrica, esto requiere diagnosis de tipo local para activar el AUX-IN y desactivar la función AMI

Plug Play

Audi

Ref: NKS8RHDD

AUDI A4 (8K), AUDI A5 (8T) y AUDI Q5 (8R) desde 2008 Sólo para anteriores al restiling 2013 y sin BOSE ni B&O Apto desde radios OEM Chorus, Concert o Shymphony.

ŸPantalla 7” de 800x480p Original Audi MMI 3G

ŸUnidad Principal de Infotenimiento multimedia original

ŸProcesador digital de sonido DSP 5.1 y Equalizador

ŸDos procesadores integrados, uno de ellos 800 MHz y otro 500 Mhz

ŸMapas Europa 2014 integrados en disco duro

Ÿ Disco Duro para audio multimedia de 40 GB integrado

®

ŸTelefonía manos libres Bluetooth con control por voz

multifunción total Telefonía, Radio, Multimedia, Navegación,...

ŸSlot DVD Integrado para CD y DVD Video controlado. TV-Free opcional

Ÿ2 x Slot SD HC (reproducción de música). iPod/iPhone/USB opcional.

ŸMantiene y amplia todas las informaciones del vehículo.

ŸIncluye: Marco 7", Pantalla 7", Cableado P&P, Radio y Unidad MMI 3G

Para: MODELO 1.8 J .

740 €

más IVA Nuevo HW Evo: 2014 O E M RADIO Especificaciones: especificar número de bastidor en pedido.

Requerimientos: Programación por diagnosis online. SVM

Nota: Producto original en estado re-acondicionado

ŸCompatibilidad: Sólo usar en coches antes del restiling 2013

ŸLimitación: No apto para vehículos con sonido especial BOSE o Bang & Olufsen

SISTEMAS NAVEGACIÓN

O E M

RADIO

3305 €

más IVA

CODE: 4

(3)

SISTEMAS NAVEGACIÓN

3

Audi

Audi A6 (4F) desde 2005 hasta 08/2008 Audi Q7 (4L) desde 2007 hasta 05/2009

Para coches que ya dispongan de pantalla MMI 2G Color

ŸLámina Táctil Resistiva 7", para colocar encima del TFT de la original

ŸInterfaz Multimedia incluido con Función de Video en Movimiento

ŸInterfaz con Entradas Video: 1xRGB, 2xRCA y 1xCámara Trasera

ŸNavegación Universal con manejo dual: Táctil o por Mando RF incluido

ŸSistema Windows CE 6.0 o Android v4.3 incluido 1, a elegir por el usuario,

bajo el mismo PVP - CPU 1Ghz (256Mb RAM DDR3)

ŸLicencia de Mapas 3D Europa + Radares 2015 incluida

Ÿ Wifi para Conexión a Internet. También por punto de acceso móvil

ŸConmutación desde pulsador externo incluido (no integrada)

ŸPuertos USB Multimedia sólo si dispone de Entrada Auxiliar Activada

ŸMantiene todos los menús originales en su estado y apariencia

ŸSonido de navegación sólo disponible por el altavoz externo incluido,

opción de integración en altavoz original con Ref: 1 x NCT84060 + 1 x NCTNVMTE = 127€ + IVA Para: MODELO 1.7 J . Especificaciones: especificar número de bastidor en pedido.

Integración: Mantiene todos los menús originales del vehículo

Fácil: No requiere programación posterior por diagnosis

ŸLimitaciones: El navegador no se v i s u a l i z a e n e l c u a d r o d e instrumentos ni tampoco se maneja desde el Joystic MMI original

ŸCompatibilidad: Sólo vehículos con pantalla en color MMI 2G High o con el Ref: FKK34060

Audi

Ref: FKK34060 / FKK35704

Retrofit Original MMI 2G conversión Monocromo a Color FKK34060 = Audi A6 (4F) desde 2005 hasta 08/2008 FKK35704 = Audi Q7 (4L) desde 2007 hasta 05/2009

ŸMarco y Pantalla 7” Original a Color de generación Audi MMI 2G High

ŸTorre de maletero con Radio MMI 2G MOST de Antena Dual

ŸCableado Plug&Play pre-diseñado para instalación posterior

ŸUnit Head MOST para procesamiento de imagen a color en 7"

multifunción total de originales: Telefonía, Radio, Multimedia,...

Ÿ Atención!: Este kit no es un sistema de navegación, pero si posibilita la

instalación de un navegador original o táctil como el Ref: NKS4FL2G

Ÿ Una vez realizado el retrofit desde monocromo a color el usuario podrá

equipar su vehículo opcionalmente con por ejemplo: Navegación, Sistemas de Cámaras, iPOD AMI, DVD, TV,...

ŸPanel de 8 teclas no incluido, no siendo necesario excepto si va a instalar

posteriormente un navegador o telefonía original.

ŸIncluye: Marco 7", Pantalla 7", Cableado P&P, Radio, Torre y Unit Head

Para:

MODELO

1.6

J

.

Especificaciones: especificar número de bastidor en pedido.

Requerimientos: Programación por diagnosis online.

ŸCompatibilidad: Sólo apto para vehículos con altavoces traseros instalados de fábrica

ŸLimitación: La unidad mono cd “CD Player” no será funcional después del retrofit 2G High. Se recomienda adquirir cambiador de 6-CD o kit de AMI

O E M

RADIO

1156 €

más IVA

Ref: NKS4FL2G

740 €

más IVA

Control

mando RF Internet Móvil Compartido

Altavoz Externo MUTE Opcional INTERFACE MULTIMEDIA Navegador Wifi+RF+BT

LVDS

TFT Original Film Control Táctil AV-OUT

CODE: 4

CODE: 0

(4)

SISTEMAS NAVEGACIÓN

Audi

Ref: NKS4FL3G

Audi A6 (4F) desde 09/2008 hasta 12/2010 Audi Q7 (4L) desde 06/2009 hasta actualmente Audi A6 y A7 (4G) desde 01/2011 hasta ahora

ŸLámina Táctil Resistiva 6,5", para colocar encima del TFT de la original

ŸInterfaz Multimedia incluido con Función de Video en Movimiento

ŸInterfaz con Entradas Video: 1xRGB, 2xRCA y 1xCámara Trasera

ŸNavegación Universal con manejo dual: Táctil o por Mando RF incluido

ŸSistema Windows CE 6.0 o Android v4.3 incluido 1, a elegir por el usuario,

bajo el mismo PVP - CPU 1Ghz (256Mb RAM DDR3)

ŸLicencia de Mapas 3D Europa + Radares 2015 incluida

Ÿ Wifi para Conexión a Internet. También por punto de acceso móvil

ŸConmutación desde volante multifunción o tecla (NAV)

ŸPuertos USB Multimedia sólo si dispone de Entrada Auxiliar Activada

ŸMantiene todos los menús originales en su estado y apariencia

ŸSonido de navegación sólo disponible por el altavoz externo incluido,

opción de integración en altavoz original con Ref: 1 x NCT84071 + 1 x NCTNVMTE = 127€ + IVA Para: MODELO 1.9 J .

Integración: Mantiene todos los menús originales del vehículo

Fácil: No requiere programación posterior por diagnosis

ŸLimitaciones: El navegador no se v i s u a l i z a e n e l c u a d r o d e instrumentos ni tampoco se maneja desde el Joystic MMI original

ŸCompatibilidad: Compatible con todos los vehículos MMI 3G

3

Audi

Ref: NKK37193 / NKS4L666

Retrofit Original MMI 3G Low 6,5" a MMI 3G High 7" NKK37193 = Audi A6 (4F) desde 09/2008 a 12/2010 NKS4L666 =Audi Q7 (4L) desde 06/2009 a 12/2010

ŸPantalla 7” de 800x480p Original Audi MMI 3G High

®

ŸIncluye: Marco 7", Pantalla 7", Cableado P&P y Unidad MMI 3G

Para:

MODELO

1.9

J

.

ŸCompatibilidad: Sólo usar en coches antes del restiling 2011

ŸLimitación: No apto para vehículos con sistema de generación MMI 2G

3305 €

más IVA

O E M

RADIO

740 €

más IVA

Control

mando RF Internet Móvil Compartido

Altavoz Externo MUTE Opcional INTERFACE MULTIMEDIA Navegador Wifi+RF+BT

LVDS

TFT Original Film Control Táctil AV-OUT

CODE: 4

CODE: 2

(5)

SISTEMAS NAVEGACIÓN

Audi

Ref: FKK40044

Audi A6 (4F) desde 09/2008 hasta 12/2010 Audi Q7 (4L) desde 06/2009 hasta actualmente

ŸPantalla 8” abatible motorizada Original Audi MMI 3G High+

®

ŸIncluye: Pantalla 8", Cableado P&P y Unidad MMI 3G

Para:

MODELO

1.9

J

.

Nota: Producto original en estado re acondicionado

ŸEspecial: Función “Audi Connect” también disponible con coste adicional, véase tarifa

ŸC o m p a t i b i l i d a d : T a m b i é n compatbible con instalaciones de fábrica de navegación RMC con pantalla de 6,5"

3

Audi

Ref: NKS4H666

Retrofit Original Radio 8" a MMI 3G Navigation Plus 8" Audi A8 (4H) desde modelos 2010 hasta actualmente

ŸIntegración totalmente original, con las mismas prestaciones que

instalado de fábrica: visualización en cuadro de instrumentos, control desde el Joystick MMI,. icono original de navegación en el menú, etc.

ŸEsta es la mejor solución de navegación para este modelo. No es un

producto “físico” consiste en una activación en la unidad de infotenimiento original con “Radio MMI 3G”que consigue transformarla a una unidad de “Navegación MMI 3G Plus”

ŸDisco Duro para audio multimedia de 40 GB integrado

®

ŸTelefonía manos libres Bluetooth con control por voz excepto en

vehículos con referencia de Radio original = 4H0 035 642

Ÿ Servicio de conversión: Se realiza en 24 horas y se devuelve al usuario

con toda la diagnosis realizada para el vehículo. El instalador tan sólo necesita realizar la instalación de una antena GPS incluida.

Para:

MODELO

1.9

J

.

Fácil: No requiere programación por diagnosis online en A8(4H)

ŸEnvío a SAT: Tenga en cuenta que para que la integración sea posible, tiene que enviar previamente la unidad original “Audi Multimedia” del vehículo a nuestro SAT central. Se retornará con navegación 3G+ integrada y programada 1073 € más IVA O E M RADIO O E M RADIO 3140 € más IVA S.A.T. SERVICE
