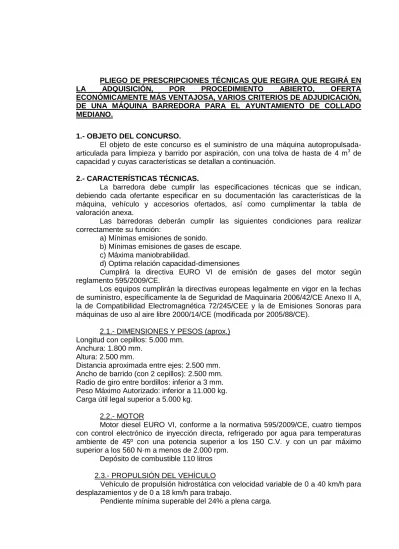

PLIEGO DE PRESCRIPCIONES TÉCNICAS QUE REGIRA QUE REGIRÁ EN
LA ADQUISICIÓN, POR PROCEDIMIENTO ABIERTO, OFERTA
ECONÓMICAMENTE MÁS VENTAJOSA, VARIOS CRITERIOS DE ADJUDICACIÓN, DE UNA MÁQUINA BARREDORA PARA EL AYUNTAMIENTO DE COLLADO MEDIANO.
1.- OBJETO DEL CONCURSO.
El objeto de este concurso es el suministro de una máquina autopropulsada-articulada para limpieza y barrido por aspiración, con una tolva de hasta de 4 m3 de capacidad y cuyas características se detallan a continuación.
2.- CARACTERÍSTICAS TÉCNICAS.
La barredora debe cumplir las especificaciones técnicas que se indican, debiendo cada ofertante especificar en su documentación las características de la máquina, vehículo y accesorios ofertados, así como cumplimentar la tabla de valoración anexa.
Las barredoras deberán cumplir las siguientes condiciones para realizar correctamente su función:
a) Mínimas emisiones de sonido.
b) Mínimas emisiones de gases de escape. c) Máxima maniobrabilidad.
d) Optima relación capacidad-dimensiones
Cumplirá la directiva EURO VI de emisión de gases del motor según reglamento 595/2009/CE.
Los equipos cumplirán la directivas europeas legalmente en vigor en la fechas de suministro, específicamente la de Seguridad de Maquinaria 2006/42/CE Anexo II A, la de Compatibilidad Electromagnética 72/245/CEE y la de Emisiones Sonoras para máquinas de uso al aire libre 2000/14/CE (modificada por 2005/88/CE).
2.1.- DIMENSIONES Y PESOS (aprox.) Longitud con cepillos: 5.000 mm.
Anchura: 1.800 mm. Altura: 2.500 mm.
Distancia aproximada entre ejes: 2.500 mm. Ancho de barrido (con 2 cepillos): 2.500 mm. Radio de giro entre bordillos: inferior a 3 mm. Peso Máximo Autorizado: inferior a 11.000 kg. Carga útil legal superior a 5.000 kg.
2.2.- MOTOR
Motor diesel EURO VI, conforme a la normativa 595/2009/CE, cuatro tiempos con control electrónico de inyección directa, refrigerado por agua para temperaturas ambiente de 45º con una potencia superior a los 150 C.V. y con un par máximo superior a los 560 N·m a menos de 2.000 rpm.
Depósito de combustible 110 litros
2.3.- PROPULSIÓN DEL VEHÍCULO
Vehículo de propulsión hidrostática con velocidad variable de 0 a 40 km/h para desplazamientos y de 0 a 18 km/h para trabajo.
2.4.- CHASIS Y DIRECCIÓN
Tendrá las características adecuadas para alojar y transportar todos los elementos que sobre el mismo deban instalarse sin sobrepasar sus posibilidades de carga.
Dirección de funcionamiento hidrostático. Se valorará la maniobrabilidad y el radio de giro reducido.
Dirección a las 4 ruedas (2 ejes direccionales).
Eje trasero direccional con diferencial y cambio reductor.
Frenado dinámico a través de la tracción hidrostática. Frenos hidráulicos con circuito dual y frenos de disco delanteros y traseros. Freno de estacionamiento.
2.5.- CABINA
Abatible, insonorizada y con dispositivos antivibratorios que aseguren su estabilidad.
Diseño ergonómico que facilite la labor del conductor; cristales de seguridad con amplio campo de visión de la zona de trabajo y zona de seguridad de la máquina. Calefacción regulable e instalación desempañadora de parabrisas y cristales; visera para conductor; espejos retrovisores; limpia y lavaparabrisas.
Aire acondicionado.
Elementos de control de fácil lectura; monitor multifunción de 7” con indicación y control de todos los elementos de la barredora y sistema de diagnóstico; señales luminosas de diferentes funciones; señales acústicas de avisos en caso de mal función de algún elemento (temperatura, presión, agua,..).
Sistema de control electrónico de los elementos de la barredora por CANbus. Color blanco y serigrafía según especificaciones técnicas municipales.
2.6.- ILUMINACIÓN Y SISTEMA ELÉCTRICO Sistema eléctrico de 24 voltios.
Sistema de iluminación conforme a la normativa vigente de la Dirección General de Tráfico.
Faro giratorio homologado (LED´s).
2.7.- SISTEMA DE BARRIDO
Unidad de barrido y aspirado frontal con cepillos laterales situados en el campo visual del conductor, por delante de la cabina.
Boquilla de aspiración entre las ruedas delanteras protegida contra los golpes. Boca de aspiración de acero inoxidable. Regulación hidráulica de la altura de la boca para residuos voluminosos.
Anchura mínima de la boca de aspiración de 800 mm.
Elevación hidráulica del conjunto desde el asiento del conductor.
Ancho de trabajo ajustable hidráulicamente con desplazamiento lateral de al menos 400 mm del carro de los cepillos.
Canal de succión con un diámetro mínimo de 250 mm., colocado de forma recta y favorable al flujo, rociado con agua para capturar el polvo.
Desde el asiento del conductor se podrá dosificar el equipo de rociado de agua a ambos cepillos laterales, así como la alimentación de agua adicional a la boquilla de aspiración.
Turbina de aspiración con un caudal de aire superior a 20.000 m3/h que pueda producir y mantener una depresión interna en la tolva inferior a los 700 mm de
columna de agua. La turbina de accionamiento radial de alto rendimiento es accionada hidráulicamente y con rango de revoluciones variables hasta las 2.300 rpm.
Salida del aire limpio por la parte posterior del depósito de residuos. Certificación PM10.
2.8.- CEPILLOS
Dos cepillos laterales de 900 mm de diámetro accionados hidráulicamente con velocidad de giro regulable de 0 a 80 rpm. Montados sobre paralelogramo y protegidos contra impactos. Levantamiento automático de los cepillos cuando se introduce la marcha atrás. Se valorará el ancho de barrido con 2 cepillos.
2.9.- TOLVA DE RESIDUOS
Fabricada en acero inoxidable, con un volumen bruto superior a 5.000 litros y neto superior a 4.000 litros.
Descarga de los materiales contenidos en la tolva por gravedad (no placa eyectora).
Malla de filtrado con una superficie superior a los 2,75 m2. Apertura y volteo hidráulico para su descarga y limpieza.
2.10.- SISTEMA DE AGUA
Depósito de agua con una capacidad mínima de 850 litros. Bomba de accionamiento eléctrico para humectación de los cepillos y de la boca de aspiración que permita atrapar el polvo.
Sistema de recuperación de agua para la boca de succión que aumente la autonomía de limpieza.
3.- OBLIGACIONES DEL CONTRATISTA. Será por cuenta del adjudicatario:
a) La entrega de la barredora objeto del contrato en las dependencias municipales.
b) La matriculación de la barredora.
c) Certificados de fabricación y ficha técnica. d) Libro de uso y mantenimiento.
e) Manual de recambios.
f) Rotulación según las especificaciones de los servicios técnicos municipales. g) La puesta en marcha y cursillo de formación para el correcto uso de la
barredora.
Sin estos requisitos no se procederá a la recepción provisional de la barredora.
4.- PLAZO DE ENTREGA.
El plazo máximo de entrega del suministro será de 120 días, desde la formalización del contrato.
5.- PLAZO DE GARANTÍA.
La garantía de la barredora será de dos años desde la fecha de recepción provisional, tanto en piezas como en mano de obra.
Se especificará claramente el Servicio Técnico Oficial responsable de la Garantía.
6.- ADMISIBILIDAD DE VARIANTES. No se admiten.
Anexo. TABLA DE VALORACIÓN.
BARREDORA 4 m
3DIMENSIONES Unidades de medición
Longitud mm
Ancho mm
Alto mm
Distancia entre ejes. mm
MOTOR Marca Descripción Modelo Descripción Potencia máxima kW /rpm Par máximo N·m / rpm Cilindrada cm3 Hoja de mantenimiento. SI / NO
Normativa emisiones Euro 6
Consumo combustible g/kWh
Emisión CO2 g/kWh
Emisión CO g/kWh
Emisión HC + NOx g/kWh
Emisión Partículas g/kWh
Sonometría LpA (directiva 2000/14/CE) dBA
Sonometría LwA (directiva 2000/14/CE) dBA
Sistema eléctrico 12 V / 24 V
ABASTECIMIENTO
Capacidad depósito de agua limpia. l.
Material depósito de agua limpia. Descripción
Accionamiento bomba de agua Descripción
Paro automático por falta de agua SI / NO
Capacidad depósito de agua reciclada. l.
Material depósito de agua reciclada Descripción
Capacidad depósito de combustible. l.
Capacidad de la Tolva de residuos. l.
Material de la tolva de residuos. Descripción
Ángulo de volteo en la descarga. º
CHASIS
Peso máximo autorizado kg.
Peso máximo eje delantero. kg.
Peso máximo eje trasero. kg.
Tara (peso en vacío) kg.
Carga útil legal. kg.
Tipo de suspensión en ejes Descripción.
Transmisión hidrostática. SI / NO
Velocidad de desplazamiento km/h
Velocidad de trabajo. km/h
Pendiente máxima a plena carga %
Ejes direccionales (delantero/trasero). SI / NO Dimensiones neumáticos (delantero/trasero) Descripción.
Altura de descarga mm. Ancho de descarga mm. CABINA Cabina insonorizada SI / NO Parabrisas de seguridad SI / NO
Sist. eléctrico antiheladas parabrisas SI / NO Sist. eléctrico antiheladas retrovisores. SI / NO
Sistema de calefacción. SI / NO
Aire acondicionado. SI / NO
Regulación neumática asiento conductor. SI / NO Columna dirección regulable en inclinación. SI / NO Ancho puerta de acceso y ángulo apertura. mm / º
Ventanas correderas ambas puertas. SI / NO
Cuadro de mandos con rpm motor. SI / NO
Cuadro de mandos con rpm turbina. SI / NO
Cuadro de mandos con nivel temp. Motor. SI / NO Cuadro de mandos con nivel combustible. SI / NO Cuadro de mandos con pilotos emergencia y avisadores
acústicos. SI / NO
EQUIPAMIENTO
Ancho de barrido con 2 cepillos mm.
Diámetro de los cepillos mm.
Velocidad de los cepillos rpm
Regulación velocidad cepillos desde cabina SI / NO
Regulación presión cepillos SI / NO
Control carro limpieza con los cepillos. SI / NO
Ancho boca de aspiración mm.
Diámetro canal de succión en boca mm.
Situación boca de aspiración Descripción
Apoyo boca de aspiración Descripción
Control hidráulico de la altura boca aspiración SI / NO
Turbina de accionamiento hidráulico SI / NO
Rango nivel de trabajo turbina (mínimo/medio/máximo) rpm Caudal de aire en régimen de trabajo en la turbina m3/h
Superficie de filtrado de fácil limpieza m2
Control electrónico de las funciones de la barredora SI / NO Adjunta certificado Seguridad Maquinaria SI / NO
Adjunta certificado PM10. SI / NO
