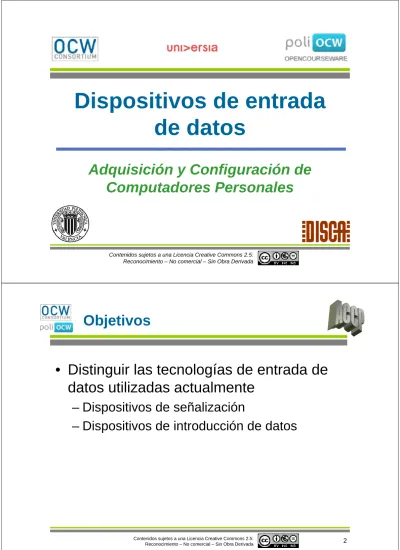

Dispositivos de entrada
de datos
Adquisición y Configuración de
Computadores Personales
Objetivos
• Distinguir las tecnologías de entrada de
datos utilizadas actualmente
– Dispositivos de señalización
3
Contenidos sujetos a una Licencia Creative Commons 2.5: Reconocimiento – No comercial – Sin Obra Derivada
Dispositivos de señalización
Definición de dispositivos de señalización :
Dispositivo que permiten al usuario introducir
un dato en el ordenador, generalmente dicho
dato se trata de una posición.
Ratones mecánicos
• Dos rodillos
codifican el
desplazamiento de
la bola del ratón en
X e Y
• Otra palabra
codifica el estado de
los pulsadores
dy0 dy1 dy2 dy3 dy4 dy5 dy6 dy7 dx1 Botón der dx2 Botón med dx3 1 dx0 dx4 dx5 dx6 dx7 Botón izq dx8 dy8 Xovfl Yovfl5
Contenidos sujetos a una Licencia Creative Commons 2.5: Reconocimiento – No comercial – Sin Obra Derivada
Ratones ópticos
• Mini-cámara (CCD) toman imágenes
• Un LED que ilumina la superficie de trabajo
• Detecta patrones en imágenes
• Determina el movimiento y la velocidad del
desplazamiento del ratón por
comparación de patrones
Ratones inalámbricos
• El cable se sustituye por un enlace de
radiofrecuencia o infrarrojos
– Comodidad en el movimiento y cambio de
lugar
• Inconvenientes:
– Sistema sensible a señales
electromagnéticas
– Baja autonomía
7
Contenidos sujetos a una Licencia Creative Commons 2.5: Reconocimiento – No comercial – Sin Obra Derivada
Intellimouse
• Rueda que el usuario puede desplazar en
ambos sentidos y que se puede presionar
como un botón más
– 1996 (Microsoft)
dz0 dz1 dz2 dz3 dz3 dz3 dz3 dz3 dy0 dy1 dy2 dy3 dy4 dy5 dy6 dy7 dx1 Botón der dx2 Botón med dx3 1 dx0 dx4 dx5 dx6 dx7 Botón izq dx8 dy8 Xovfl YovflProtocolo Intellimouse (4 bytes)
Trackball (Rollerball)
• La bola del ratón es accionada por el
usuario
• El ratón no se desplaza y no se
necesita alfombrilla
9
Contenidos sujetos a una Licencia Creative Commons 2.5: Reconocimiento – No comercial – Sin Obra Derivada
Dual Mouse
Perific:
http://www.perific.com/
Joystick
• Originalmente utilizado para juegos
• Su ergonomía lo convierte en un posible
sustituto del ratón
• Interesante (en algunas de sus formas) para
personas discapacitadas
11
Contenidos sujetos a una Licencia Creative Commons 2.5: Reconocimiento – No comercial – Sin Obra Derivada
Roller Mouse
Countour Design:
http://www.contourdesign.com
Extensión de teclado que
elimina el uso del ratón, es decir
es un forma de trackpad.
Touchpad o Trackpad
Dispositivo táctil de entrada que permite controlar un cursor o
facilitar la navegación a través de un menú o de cualquier
interfaz gráfica.
•
Synaptics:
http://www.synaptics.com/
13
Contenidos sujetos a una Licencia Creative Commons 2.5: Reconocimiento – No comercial – Sin Obra Derivada
Trackpoint
• Permite manejar el ratón sin separar las
manos del teclado
• Permite el manejo simultáneo de varios
cursores
Pantallas táctiles
• Pantalla cubierta por
una capa de plástico
transparente con
sensores
• Adecuadas en
aplicaciones de
selección de opciones
• Requieren de un
software especial para
la gestión de las
15
Contenidos sujetos a una Licencia Creative Commons 2.5: Reconocimiento – No comercial – Sin Obra Derivada
View Touch
KeyTech Inc:
http://www.magictouch.com/
Permite dibujar y escribir sobre la imagen reflejada ya que el apuntador
trabaja como marcador y como capturador de pantalla.
El View Touch emplea un sensor digital para ver la imagen proyectada y
su software calibra dicha imagen en sus coordenadas X-Y. Un punto
brillante de luz, tal como el producido por un apuntador de Láser, es
proyectado a voluntad en la imagen y es rastreada por un sensor digital de
luz el cual estimula las funciones del ratón.
Foot Mouse
• Un pedal gestiona el movimiento del cursor y
otro la pulsación de los botones
• Elimina los problemas de muñeca
• Incrementa la productividad
17
Contenidos sujetos a una Licencia Creative Commons 2.5: Reconocimiento – No comercial – Sin Obra Derivada
Head Tracking
• Detecta los movimientos de la cabeza del
usuario
NaturalPoint:
http://www.naturalpoint.com/
http://www.youtube.com/watch?v=Jd3-eiid-Uw&feature=player_embedded
Pen Tablets
• Un lápiz gestiona el
cursor en pantalla
– Aplicaciones de retoque
fotográfico y dibujo
• La tableta puede actuar
de plantilla sobre la que
se mueve el ratón
– Incrementar la precisión
de los movimientos
19
Contenidos sujetos a una Licencia Creative Commons 2.5: Reconocimiento – No comercial – Sin Obra Derivada
Teclado
Definición de Teclado :
Dispositivos de introducción de datos a través
de la pulsación de diferentes teclas por el
usuario.
Teclado
• Un microprocesador
comprueba la
pulsación de las teclas
mediante una matriz
de contactos.
• La información se
codifica y se envía al
Pc usando un
protocolo de
comunicación serie.
21
Contenidos sujetos a una Licencia Creative Commons 2.5: Reconocimiento – No comercial – Sin Obra Derivada
Tipos de teclas
• Mecánicos
– 20M-50M pulsaciones
– Desgaste
• Cúpula de goma
Membrana
– 5M-20M pulsaciones
• Capacitivos
– 25M-60M pulsaciones
– Caros
Teclados ergonómicos
Ergopro:
http://www.ergopro.com
SafeType:
http://www.safetype.com/
23
Contenidos sujetos a una Licencia Creative Commons 2.5: Reconocimiento – No comercial – Sin Obra Derivada
Teclados ergonómicos
DataHand Systems:
http://www.datahand.com
KeyBowl:
http://www.keybowl.com
FrogPad:
http://www.frogpad.com
Teclados programable
P.I. Engineering:
http://www.piengineering.com/
25
Contenidos sujetos a una Licencia Creative Commons 2.5: Reconocimiento – No comercial – Sin Obra Derivada
Teclado virtual
Celluon:
http://www.celluon.com
Funcionamiento del teclado:
Lo que es la proyección láser se usa tan sólo
para mostrarnos dónde debemos pulsar cada
tecla, pero la tarea de captar las pulsaciones
las realiza un sistema de diodos infrarrojos.
Se emiten unos rayos de luz infrarroja que
forman una especie de capa muy cerca de la
superficie de proyección y unos sensores
captan dónde nuestro dedo ‘rompe’ esa capa.
Teclado virtual “Touch-It”
belsatia: http://www.belsatia.com
El Teclado Virtual "Touch-It", es un teclado completo de 102 teclas, que
aparece en la pantalla de nuestro PC, se usa para equipos del tipo, PC
panel, Tablet PC, UMPC, Kioscos y cualquier tipo de máquina basada en
PC, que disponga de pantalla táctil.
27
