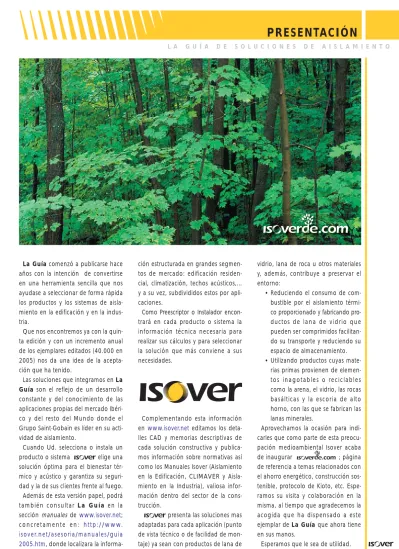

PRESENTACIÓN LA GUÍA DE SOLUCIONES DE AISLAMIENTO

(1)

La Guía comenzó a publicarse hace

años con la intención de convertirse

en una herramienta sencilla que nos

ayudase a seleccionar de forma rápida

los productos y los sistemas de

aisla-miento en la edificación y en la

indus-tria.

Que nos encontremos ya con la

quin-ta edición y con un incremento anual

de los ejemplares editados (40.000 en

2005) nos da una idea de la

acepta-ción que ha tenido.

Las soluciones que integramos en La

Guía son el reflejo de un desarrollo

constante y del conocimiento de las

aplicaciones propias del mercado

Ibéri-co y del resto del Mundo donde el

Grupo Saint-Gobain es líder en su

acti-vidad de aislamiento.

Cuando Ud. selecciona o instala un

producto o sistema

elige una

solución óptima para el bienestar

tér-mico y acústico y garantiza su

seguri-dad y la de sus clientes frente al fuego.

Además de esta versión papel, podrá

también consultar La Guía en la

sección manuales de

www.isover.net

;

concretamente en:

http://www.

isover.net/asesoria/manuales/guia

2005.htm

, donde localizara la

informa-ción estructurada en grandes

segmen-tos de mercado: edificación

residen-cial, climatización, techos acústicos,...

y a su vez, subdivididos estos por

apli-caciones.

Como Preescriptor o Instalador

encon-trará en cada producto o sistema la

información técnica necesaria para

realizar sus cálculos y para seleccionar

la solución que más conviene a sus

necesidades.

Complementando esta información

en

www.isover.net

editamos los

deta-lles CAD y memorias descriptivas de

cada solución constructiva y

publica-mos información sobre normativas así

como los Manuales Isover (Aislamiento

en la Edificación, CLIMAVER y

Aisla-miento en la Industria), valiosa

infor-mación dentro del sector de la

cons-trucción.

presenta las soluciones mas

adaptadas para cada aplicación (punto

de vista técnico o de facilidad de

mon-taje) ya sean con productos de lana de

vidrio, lana de roca u otros materiales

y, además, contribuye a preservar el

entorno:

• Reduciendo el consumo de

com-bustible por el aislamiento

térmi-co proporcionado y fabricando

pro-ductos de lana de vidrio que

pueden ser comprimidos

facilitan-do su transporte y reducienfacilitan-do su

espacio de almacenamiento.

• Utilizando productos cuyas

mate-rias primas provienen de

elemen-tos inagotables o reciclables

como la arena, el vidrio, las rocas

basálticas y la escoria de alto

horno, con las que se fabrican las

lanas minerales.

Aprovechamos la ocasión para

indi-carles que como parte de esta

preocu-pación medioambiental Isover acaba

de inaugurar ; página

de referencia a temas relacionados con

el ahorro energético, construcción

sos-tenible, protocolo de Kioto, etc.

Espe-ramos su visita y colaboración en la

misma, al tiempo que agradecemos la

acogida que ha dispensado a este

ejemplar de La Guía que ahora tiene

en sus manos.

Esperamos que le sea de utilidad.

PRESENTACIÓN

(2)

ÍNDICE

L A G U Í A D E S O L U C I O N E S D E A I S L A M I E N T O

Tabla de selección de productos...6

Pavimentos flotantes Panel PST...8 PF Arena...8 Panel Solado...8 Fonas Tex...9 Bajo forjados Fieltro T...9 Bajo forjados. Fachadas con cámara ventilada Banroc Termo...9

Fachadas con cámara ventilada Ecovent...10

Fachadas con cámara Eco 40D, 50D, 50 y 60...10 Ecosec Fachadas...11 PV-Papel...11 Trasdosado de fachada Eco90...11 Trasdosados y reformas Calibel...12 Plaver Arena...12 Arena Optima...12 Arena 30...14

Tabiquería seca, divisorios Arena 40 y 40R...14 Arena 60 y 60 R...14 PV-Acustiver...15 Acustilaine...15 Acustilaine MD...15 Arena Plenum...16

Aislamiento acústico locales Arena Master...16

Techos metálicos, baffles Arena Absorción...17

Mamparas acústicas Acustilaine 70...17

Sobre techo suspendido IBR...18

Inyección en cámara y plenum Borra Inyección...18

Cubierta deck Panel Cubierta...23

Panel Cubierta Soldable...23

Velos Velimat B-50-R-16...24

Velimat M-50-R-16...24

Cerramientos verticales y cubiertas sandwich IBR...25

IBR Velo...25

Cubiertas sandwich IBR Desnudo...25

Techos termoacústicos, naves Panel Alumisol...26

Panel DIN...26

Cerramientos panel sandwich Panel ACH Cubierta...27

Panel ACH Fachada...27

Panel ACH Sectorización...27

EDIFICACIÓN RESIDENCIAL

Sector terciario Minerval 06...30 Coral Plus...30 Tonga Blanco 08...30 Alizé...31 Tonga Cines...31 Tonga Tónico...31 Tonga Pastel...32 Piscinas Vega Uniforme, Nuage y Ecume...32

Sector terciario Panorama...32

Higiene Ermes, Equation...33

Area, Altes y Orchestra...33

Locales de uso deportivo Acoustichoc...34

Salas de espectáculos Fidji...34

Acústica industrial Eurobaffles...34

Oficinas y sector terciario Owadeco (Taurus, Sirius, Comet, Tacla) 35 Gama Smart...36

(Diseño Harmony, Diseño Constelación, Diseño Finetta, Diseño Sandila, Diseño Futura) Gama Premium...37 FM-3 Constelación...37 FM-60 Futura...37 FM-62 Finetta...37 FM-72 Harmony...38 FM-68 Cosmos Microperforado...38 FM-9 Liso...39 FM-70 Sandila...39 Techos metálicos Techo metálico Sonebel Liso...40

Techo metálico Sonebel Perforado....40

Techo metálico Sonebel Microperf....40

Sistema de perfilería Perfilería Blanca (sector terciario)...41

Perfilería Cines...41

Perfilería Industrial (naves)...41

TECHOS ACÚSTICOS

EDIFICACIÓN INDUSTRIAL

(3)

ÍNDICE

L A G U Í A D E S O L U C I O N E S D E A I S L A M I E N T O

CALEFACCIÓN

Conductos de climatización Climaver Plus R...45 Climaver A2...45 Climaver Neto...46 Climaver Plata...46 Climaver A2 Neto...47

Sistema Climaver Metal...47

Perfiver L...47

Perfiver H...47

Accesorios climatización Juego Completo Herramientas Climaver ...48

Regla Escuadra Climaver MM...48

Cuchillas Climaver MM...48

Cola Climaver...48

Cinta Climaver...48

Aislamiento exterior de conductos Isoair (30/40)...49

Isoair A2 (30/40)...49

IBR Aluminio...49

Aislamiento interior de conductos Intraver Neto - 15...50 Intraver Neto - 25...50 Conductos flexibles Flexiver D...50 Flexiver Clima...50 Manguito Corona...50

Aislamiento para tuberías en frío Armaflex AF...51

Armaflex IT...51

Armaflex AC...51

CLIMATIZACIÓN

Espesores recomendados...59

Aislamiento de tuberías Coquillas Isover...61

Cubiertas Deck Coquillas Roclaine...61

Manta en lamas de lana mineral Lamela ML-DT...62

Calorifugado tuberías, calderas, hornos… Telisol...62

Manta Spintex 322-G...63

Calorifugado de grandes tuberías, calderas, hornos, equipos… Manta Spintex 342-G...63

Manta Spintex 342-G-125...64

Acústica, calorifugado de depósitos y equipos Panel PI-156...65

Panel PI-256...65

Acústica en maquinaria industrial y equipos Panel Neto...66

Aplicación acústica industrial Panel NV 40...67

Acústica, calorifugado depósitos de equipos Panel NV 70...67

BX Spintex 613...68

BX Spintex 623...68

Calorifugado (alta temperatura) depósitos y equipos, protección contra el fuego BX Spintex 643...69

Spintex HP 353...69

Chimeneas decorativas Rocflam...70

Aislamiento térmico de equipos Borra Isover...70

Banroc 151...71

Criogenia Banroc 511...71

INDUSTRIA, MARINA Y ACÚS-

PROTECCIÓN

CONTRA INCENDIOS

Aislamiento de tuberías Coquillas Isover...54

Cubretuberías...54

Armaflex SH...55

MARCADO CE

Etiquetado «CE» de Productos de Aislamiento...74

Protección contra el fuego de estructuras metálicas Top Heat 150 N...73

Top Heat 150 AL...73

Banroc Pyro...73

(4)

DESDE EL PUNTO DE VISTA DEL AISLAMIENTO TÉRMICO

La característica fundamental a

conside-rar de un producto es su Resistencia

Térmica medida en (m

2

. K)/W, que es

fun-ción de su espesor e y de la conductividad

térmica del material

λ.

R = e/

λ

“Cuanto mayor es la Resistencia

Térmica, más aislará el producto.”

Los productos de lana de vidrio por su

estructura tienen una Resistencia Térmica

más elevada que los de lana de roca de la

misma densidad y espesor, o lo que es lo

mismo, su coeficiente de conductividad

tér-mica

λ es más bajo.

Cuando el producto (lana de vidrio o

lana de roca) vaya a utilizarse en paredes y

existan riesgos de condensaciones, éste

deberá ir revestido por la cara caliente con

una barrera de vapor que evite el riesgo de

condensaciones.

DESDE EL PUNTO DE VISTA ACÚSTICO

Se deberá determinar si el destino del

producto es el aislamiento acústico a ruido

aéreo, a ruido de impacto o al

acondiciona-miento acústico del local.

Aislamiento acústico a ruido aéreo:

Los sistemas constructivos de doble hoja,

trasdosados, y aún más, los sistemas ligeros

realizados con placas de yeso laminado,

ofrecen mejoras importantes de aislamiento

acústico siempre que se utilice un material

elástico en la cámara.

En estos casos, los numerosos ensayos

realizados en laboratorio demuestran que las

prestaciones acústicas de una lana mineral

dependen de la elasticidad, absorción

acús-tica, espesor y calidad de montaje. En este

sentido, con la gama de productos arena se

consiguen las máximas prestaciones.

Acondicionamiento acústico:

La característica fundamental es la

absor-ción acústica dada mediante el coeficiente

α

s

.

En aplicaciones donde el producto

requiera de soporte de sujeción (techos

metálicos perforados, falsos techos

conti-CRITERIOS DE SELECCIÓN DEL AISLAMIENTO

(5)

nuos...) la elección deberá dirigirse hacia

productos ligeros. En este caso, arena

absorción es el producto idóneo.

Para el caso de techos acústicos

autopor-tantes, soluciones realizadas a partir de

pro-ductos de lana de roca obtienen excelentes

resultados. Este tipo de soluciones son

tra-tadas en el apartado de “Techos Acústicos”.

DESDE EL PUNTO DE VISTA DE LA PROTECCIÓN DE INCENDIOS

Reacción al fuego:

La seguridad de los edificios exige la

uti-lización de materiales no inflamables y de

poder calorífico mínimo. Las lanas

minera-les (lana de vidrio o roca) cumplen estas

características, oponiéndose a la

propaga-ción y los efectos de los incendios, y

limitan-do la cantidad y opacidad de los humos

que son un peligro para la vida humana.

Las nuevas euroclases definen

claramen-te la reacción al fuego de un declaramen-terminado

producto.

Resistencia al fuego:

Depende de las soluciones constructivas.

Por ejemplo, los divisorios de placa de

yeso laminado aportan valores de

resisten-cia al fuego elevados, independientemente

de la lana mineral que se encuentra en su

interior.

En las situaciones donde existe un riesgo

de fuertes subidas de temperatura

(chime-neas, puertas cortafuegos o protección de

estructuras) se debe elegir productos

espe-cíficos en lana de roca de alta densidad que

se tratan en el apartado de “Protección

con-tra el fuego”.

VENTAJAS A CONSIDERAR

• La lana de vidrio presenta frente a la lana

de roca la propiedad de ser comprimible,

lo que permite ahorros de almacenaje y

transporte. Su recuperación a espesores

nominales es prácticamente inmediata.

• Las lanas minerales, permiten que el

ais-lamiento acústico puede realizarse

con-juntamente con el aislamiento térmico

sin sobre costo notable.

Una decisión cuidadosa del tipo de

soluciones constructivas (fachada,

cubierta, divisorios...) así como la

elección de los materiales más

ade-cuados para estas soluciones, van a

determinar el grado de confort de

los ocupantes tanto en el aspecto

térmico, acústico y de seguridad en

el caso de incendio.

edificación

residencial

(6)

EDIFICACIÓN RESIDENCIAL

L A G U Í A D E S O L U C I O N E S D E A I S L A M I E N T O

6 Aislamiento

Aislamiento

Acondicio-Aislamiento

Barrera

acústico

namiento

Producto

térmico

de vapor

ruido aéreo ruido impacto

acústico

Presentación Página

TABLA DE SELECCIÓN DE PRODUCTOS

Pavimentos flotantes

PANEL PST

Panel

8 PF ARENA

Panel

8 PANEL SOLADO

Panel

8 FONAS TEX

Fieltro

9 Bajo Forjados

FIELTRO T

Manta

9 Bajo Forjados. Fachadas ventiladas

BANROC TERMO

Saco

9 Fachadas ventiladas

ECOVENT

Panel

10 Fachadas con cámara

ECO 40D, 50D, 50 y 60

Panel

10 ECOSEC FACHADAS

Panel

11 PV-PAPEL

Panel

11 Trasdosado de fachada

ECO 90

Panel

11 Trasdosados, reformas

CALIBEL

Panel

12 PLAVER ARENA

Panel

12 ARENA OPTIMA

Panel

12 ARENA 30

Panel

14 Tabiquería seca, divisorios

ARENA 40 Y 40R

Panel y Manta

14 ARENA 60 Y 60R

Panel y Manta

14 PV-ACUSTIVER

Panel

15 ACUSTILAINE

Panel

15 ACUSTILAINE MD

Panel

15 ARENA PLENUM

Panel

16 Aislamiento acústico locales

ARENA MASTER

Panel

16 Techos metálicos, baffles

ARENA ABSORCION

Panel

17 Mamparas acústicas

ACUSTILAINE 70

Panel

17 Sobre techo suspendido

IBR

Manta

18 Inyección en cámara y plenum

(7)

(8)

EDIFICACIÓN RESIDENCIAL

L A G U Í A D E S O L U C I O N E S D E A I S L A M I E N T O

8

DESCRIPCIÓN

Panel de lana de roca de muy elevada densidad, revestido por un film de polietileno.

APLICACIONES

Aislamiento a ruidos de impacto y aislamiento tér-mico de forjados.

El panel PST ha sido desarrollado para ser colocado directamente bajo tarima de madera, laminados o estratificados, y solados cerámicos sobre mortero sin armadura.

Puede aplicarse como base de encofrados propor-cionando aislamiento térmico y atenuación acústi-ca en sótanos y garajes.

DIMENSIONES

AISLAMIENTO TÉRMICO

Excelente solución para locales con instalación indi-vidual de calefacción y aire acondicionado.

REACCIÓN AL FUEGO

Euroclase F.

AISLAMIENTO ACÚSTICO

Mejora del aislamiento a ruido de impacto. 1. Pavimento de tarima de madera o laminado

directamente sobre Panel PST.

2. Pavimento cerámico y losa flotante sobre Panel PST (terrazo de 2,5 cm., capa de agarre de 1,5 cm. y capa de mortero de 4 cm.

SELLOS Y CERTIFICADOS

Nueva ficha técnica en www.isover.net

∆Ln= 29,1 dBA;∆Ln,w= 31 dB ∆Ln= 20,6 dBA;∆Ln,w= 22 dB (según informe del Instituto de Acústica, AC3-D8-02IV)

Conductividad térmica λD Resistencia térmica

W/(m . K) (m2 . K)/W

< 0,039 ≥ 0,55

Espesor Largo Ancho

(mm) (m) (m) 22 1,20 1,00

PANEL PST

RE CO MENDADO P A R_A L A A PLICA CI Ó N TARIMA FLOTANTE DESCRIPCIÓN

Panel de lana mineral arena de alta densidad.

APLICACIONES

Aislamiento térmico y acústico a ruido de impactos en suelos flotantes.

Aislamiento térmico bajo primer forjado. Colocación bajo losa armada de 4 cm.

DIMENSIONES

CONDUCTIVIDAD TÉRMICA λD

≤ 0,032 W/(m·K) a 10 ºC.

RESISTENCIA TÉRMICA

Euroclase A2-s1,d0 (incombustible).

Paneles de espesor 15 mm colocados bajo una losa flotante de hormigón de 4 cm, previa protección de los paneles con una lámina de polietileno de 0,2 mm.

La mejora de aislamiento a ruido aéreo de un sola-do de las características descritas, sobre un forjasola-do

macizo o aligerado es ≥ 4 dBA.

Mejora de aislamiento a ruidos de impacto: ∆Ln= 33 dBA;∆Ln,w= 34 dB (según informe del Instituto de Acústica, AC3-D14-01.XV)

Temperatura media ºC: 10

Espesor Resistencia térmica

(mm) (m2 . K)/W

15 ≥ 0,45

25 ≥ 0,75

Espesor Largo Ancho

(mm) (m) (m) 15 1,35 0,60 25 1,35 0,60

PF ARENA

RE CO MENDADO P A R_A L A A PLICA CI ÓN LOSA FLOTANTE DESCRIPCIÓN

Panel rígido de lana de roca de alta densidad.

APLICACIONES

Aislamiento térmico y acústico a ruido de impactos en suelos flotantes.

Aislamiento térmico bajo primer forjado. Admite solado de baldosa o parquet sobre capa de mortero de 4 cm. DIMENSIONES CONDUCTIVIDAD TÉRMICA λD ≤ 0,036 W/(m·K) a 10 ºC. RESISTENCIA TÉRMICA REACCIÓN AL FUEGO

Euroclase A2-s1, d0 (incombustible).

Paneles colocados bajo una capa de mortero de 4 cm. Acabado de terrazo de 2,5 cm sobre capa de agarre de 1,5 cm, previa protección de los paneles con una lámina de polietileno de 0,2 mm.

La mejora de aislamiento a ruido aéreo de un sola-do de las características descritas, sobre un forjasola-do

macizo o aligerado es ≥ 4 dBA.

Mejora de aislamiento a ruidos de impacto: ∆Ln= 29,1 dBA;∆Ln,w= 31 dB (según informe del Instituto de Acústica, AC3-D4-97-X)

(mm) (m2 . K)/W

20 ≥ 0,55

Espesor Largo Ancho

(mm) (m) (m)

20 1,20 1,00

PANEL SOLADO

(9)

EDIFICACIÓN RESIDENCIAL

L A G U Í A D E S O L U C I O N E S D E A I S L A M I E N T O

9

DESCRIPCIÓN

Fieltro de lana de vidrio impregnado por una de sus caras con un producto bituminoso y acabado por un tejido de polipropileno.

APLICACIONES

Aislamiento acústico a ruido de impactos en suelos flotantes.

Admite solado directo con capa de agarre o recrecido.

DIMENSIONES

Mejora de aislamiento a ruidos de impacto: ∆Ln,w= 24,0 dB

Certificado CSI nº 0136/DC/ACV/03 del 19/12/03

Espesor Largo Ancho

(mm) (m) (m)

2,8 20,00 1,00

FONAS TEX

SUELOS FLOTANTES

DESCRIPCIÓN

Manta desnuda de lana de vidrio.

APLICACIONES

Aislamiento térmico de forjados sobre local no cale-factado o sobre el exterior.

Colocación bajo forjado.

DIMENSIONES CONDUCTIVIDAD TÉRMICA λD ≤ 0,036 W/(m·K) a 10 ºC. RESISTENCIA TÉRMICA REACCIÓN AL FUEGO Euroclase A1 (incombustible). SELLOS Y CERTIFICADOS Temperatura media ºC: 10

(mm) (m2 . K)/W

20 ≥ 0,55

Espesor Largo Ancho

(mm) (m) (m)

20 20,00 1,20

FIELTRO T

BAJO FORJADOS

DESCRIPCIÓN

Banroc Termo es un mortero de lana de roca para proyectar. Debido a sus excelentes propiedades ter-moacústicas y su inmejorable comportamiento ante el fuego. Banroc Termo es un producto idóneo para su aplicación en todo tipo de aislamientos en edificación.

APLICACIONES

Aislamiento térmico de cerramientos verticales, cubiertas o forjados.

Corrección acústica de locales que necesitan una disminución de los tiempos de reverberación por absorción (grupos electrógenos, piscinas cubiertas, salas de fiesta, auditorios, locales industriales, poli-deportivos, centros comerciales…). Aislamiento acústico (ganancia de 3 dBA).

Anticondensación (o retención de la humedad en superficie) permitiendo, por sus excelentes propie-dades de capilaridad, regular los fenómenos de condensación. CONDUCTIVIDAD TÉRMICA ≤ 0,038 W/(m.K) a 10 ºC. CLASIFICACIÓN AL FUEGO incombustible.

BANROC TERMO

RE CO MENDADO P A R_A L A A PLICA CI ÓN

BAJO FORJADO. FACHADAS CON CÁMARA VENTILADA

(10)

EDIFICACIÓN RESIDENCIAL

L A G U Í A D E S O L U C I O N E S D E A I S L A M I E N T O

10

DESCRIPCIÓN

Panel compacto de lana de vidrio hidrofugada, des-nudo (ECO40D, ECO50D) o revestido (ECO50, ECO60) por una de sus caras con una resistente barrera de vapor (kraft + polietileno).

APLICACIONES

Aislamiento térmico y acústico en cerramientos de fachada con cámara para adherirse al soporte de fábrica mediante mortero adhesivo.

DIMENSIONES

CONDUCTIVIDAD Y RESISTENCIA TÉRMICA

AISLAMIENTO TÉRMICO DE LA FACHADA

Euroclase A1 (ECO40D y 50D) incombustible. Euroclase F (ECO 50 y ECO 60).

Solución constructiva U

de fachada (parte ciega) W/(m2_{. K)}

Ladrillo perforado de 11 cm + enfoscado

– ECO40D 0,62

+ paneles

[

– ECO50 y ECO50D 0,57

– ECO60 0,50

+ trasdosado cerámico hueco doble + enlucido yeso

Espesor Conductividad Resistencia

Productos (mm) térmica λD térmica W/(m·K) (m2_·K)/W ECO40D 40 ≤ 0,036 ≥ 1,10 ECO50D/ECO50 50 ≤ 0,038 ≥ 1,30 ECO60 60 ≤ 0,038 ≥ 1,55

Productos Espesor_(mm) Largo_(m) Ancho_(m)

ECO40D 40 1,35 0,60

ECO50D/ECO50 50 1,35 0,60

ECO60 60 1,35 0,60

RESISTENCIA AL VAPOR DE AGUA

Depende del revestimiento:

Es de 2,08 mmHg m2_{día/g (24 MN/s/g).}

Expediente nº 1.178 del Instituto del Frío.

1/2 pie de ladrillo cara vista, 5 mm de enfoscado interior, ECO40D y rasillón de hueco sencillo.

Espesores superiores ofrecen al menos el mismo nivel de aislamiento.

Aislamiento acústico a ruido aéreo: RA= 52,5 dBA; RW= 53 dB

ECO 40D, 50D, 50 y 60

RE CO MENDADO P A R_A L A A PLICA CI Ó N

FACHADAS CON CÁMARA

DESCRIPCIÓN

Manta de lana mineral hidofugada, revestida por una de sus caras con un tejido de vidrio ne-gro de gran resistencia mecánica y al desgarro. Consultar otro tipo de revestimiento.

APLICACIONES

Aislamiento térmico y acústico de fachadas ven-tiladas por el exterior, seguro frente al fuego, para edificios nuevos o en rehabilitación. La manta se fija al muro portante mediante tacos seta con espigas o por disparo directo. El revestimiento exterior de la fachada admite todo tipo de soluciones y materiales.

Aislamiento térmico bajo primer forjado.

DIMENSIONES

CONDUCTIVIDAD TÉRMICA ≤ 0,038 W/(m·K) a 10 ºC. RESISTENCIA TÉRMICA

Euroclase A2-s1, d0, incombustible. SELLOS Y CERTIFICADOS

ECOVENT

(mm) (m2 . K)/W

50 1,30

60 1,55

Dimensiones

Espesor _Largo _Ancho

(mm) _(m) _(m) 50 12 1,20 60 10 1,20 RE COMENDADO P A R A L A A PLICA CI Ó N FACHADAS CON CÁMARA VENTILADA

(11)

EDIFICACIÓN RESIDENCIAL

L A G U Í A D E S O L U C I O N E S D E A I S L A M I E N T O

11

DESCRIPCIÓN

Panel flexible de lana de vidrio que incorpora en una de sus caras un revestimiento de Kraft con polietileno que actúa como barrera de vapor.

APLICACIONES

Aislamiento térmico y acústico en cerramientos de fachada mediante trasdosado con placa de yeso.

DIMENSIONES

≤ 0,040 W/(m.K) a 10 ºC.

TRANSMITANCIA TÉRMICA U

Para una solución de 1/2 pie de ladrillo cara vista, 5 mm de enfoscado interior, ECO90 y placa de yeso de 15 mm:

U ≤ 0,38 W/(m2_K)

Euroclase F.

1/2 pie de ladrillo cara vista, 5 mm de enfoscado interior, ECO90 y placa de yeso de 15 mm.

(mm) (m2 . K)/W

90 ≥ 2,25

Espesor Largo Ancho

(mm) (m) (m) 90 1,35 0,60

ECO90

RE CO MENDADO P A R_A L A A PLICA CI ÓN TRASDOSADO DE FACHADA DESCRIPCIÓN

SISTEMA INTEGRAL DE AISLAMIENTO E IMPERME-ABILIZACIÓN DE FACHADAS compuesto por: • Panel Aislante Termo-acústico

• ECO40D, ECO50D, ECO50, ECO60 • Mortero Adhesivo Impermeable

• IBERSEC AISMUR

Adhesivo monocomponente a base de cemento, ári-dos calizos y silíceos, y aditivos especiales. Es imperme-able y de fraguado normal, especial para la colocación de paneles de aislamiento térmico de lanas minerales.

APLICACIONES

Enfoscado para impermeabilización de fachadas y aislamiento térmico y acústico en cámaras. IBERSEC AISMUR se aplica por proyección sobre cerramientos de fábrica limpios y secos. Los paneles ECO40D, ECO50D, ECO50 y ECO60 se adhieren al soporte de fábrica mediante mortero IBERSEC AISMUR.

DATOS TÉCNICOS IBERSEC AISMUR

Sello N de AENOR y etiquetado CE. * Ensayos de laboratorio homologado.

Presentación: sacos de 25 kg

Condiciones de almacenamiento: 1 año en envases cerrados y lugares secos.

Agua de amasado: Aprox. 18-19%

Espesor de aplicación: Entre 3-6 mm

Temperatura de aplicación 5ºC - 35ºC

Condiciones de limpieza: Agua limpia

Rendimiento (consumo/capa 5 mm): 6,7-7,6 kg/m2

Reacción al fuego: Euroclase A1

Resistencia compresión: >9,0 MPa

Resistencia flexotracción: >3,5 MPa

Deslizamiento: nulo

Adherencia sobre ladrillo: >1,0 MPa

Retención de agua: >99%

Color: pardo/rojizo

Densidad aparente en polvo: 1.400±50 kg/m3

Densidad aparente en pasta: 1.700±100 kg/m3

Densidad aparente endurecido: 1.650±50 kg/m3

Permeabilidad al vapor de agua

(con reactivo nitrato de potasio): 23,1x10-12

kg·m/m2_·sPa

(Exp. n.º 3012294 Applus+₎

Coeficiente de permeabilidad

(con reactivo nitrato de potasio): µ 0,12

Clases R y T según UNE-EN 998-1:2003

Coeficiente de capilaridad: C=0,05 kg/(m2_·min0,5₎

Tipo w2 según UNE-EN 998-2:2003

(Exp. n.º 3012294 Applus+₎ Conductividad térmica: 0,76-0,84 W/m·K

ECOSEC FACHADAS

FACHADAS CON CÁMARA

Nueva ficha técnica en www.isover.net Nueva ficha técnica en

www.isover.net DESCRIPCIÓN

Panel flexible de lana de vidrio que incorpora en una de sus caras un revestimiento de Kraft con polietileno que actúa como barrera de vapor.

APLICACIONES

Aislamiento térmico y acústico en cerramientos de fachada con cámara de aire.

DIMENSIONES CONDUCTIVIDAD TÉRMICA λD ≤ 0,040 W/(m·K) a 10 ºC. RESISTENCIA TÉRMICA REACCIÓN AL FUEGO Euroclase F.

RESISTENCIA AL VAPOR DEL AGUA

1/2 pie de ladrillo cara vista, 1 cm de enfoscado inte-rior, PV-Papel 50 mm y ladrillo hueco sencillo 5 cm.

SELLOS Y CERTIFICADOS Aislamiento acústico a ruido aéreo:

RA= 52 dBA; RW= 53 dB

(mm) (m2 . K)/W

50 ≥ 1,25

60 ≥ 1,50

75 ≥ 1,85

Espesor Largo Ancho

(mm) (m) (m) 50 1,35 0,60 60 1,35 0,60 75 1,35 0,60

PV-PAPEL

(12)

EDIFICACIÓN RESIDENCIAL

L A G U Í A D E S O L U C I O N E S D E A I S L A M I E N T O

12

DESCRIPCIÓN

Panel rígido de lana mineral arena de alta densidad.

APLICACIONES

Aislamiento térmico y acústico en fachadas y medianerías de fábrica de ladrillo.

Cubre la distancia entre forjados. Excelente conductividad térmica.

DIMENSIONES

≤ 0,034 W/(m·K) a 10 ºC.

AISLAMIENTO ACÚSTICO A RUIDO AÉREO

*Ensayo AC3-D14-01-XXIII del Instituto de Acústica.

Hoja 1 Cámara Hoja 2 Aislamiento _acústico

Ladrillo Plaver Arena Ladrillo hueco _R

W=46 dB

hueco doble Espesor sencillo _R

A=46,3 dBA

de 7 cm 25 mm de 5,5 cm

Ladrillo Plaver Arena _{Ladrillo hueco} _R

W=48 dB*

hueco doble Espesor _{doble de 8 cm} _R

A=48,5 dBA*

de 8 cm 25 mm

1_/

2pie de _{Plaver Arena} Ladrillo hueco RW=49,5 dB

ladrillo _Espesor sencillo de 5 cm RA=50 dBA

hueco doble _{40 mm} Ladrillo hueco RW=51 dB

doble de 8 cm RA=51 dBA

1_/

2pie de _{Plaver Arena} Ladrillo hueco RW=53 dB

ladrillo _Espesor sencillo de 5 cm RA=53 dBA

perforado _{40 mm} Ladrillo hueco RW=53 dB

cara vista doble de 8 cm RA=54 dBA

(mm) (m2 . K)/W

25 ≥ 0,70

40 ≥ 1,15

Espesor Largo Ancho

(mm) (m) (m) 25 2,60 1,20 40 2,60 1,20

PLAVER ARENA

TRASDOSADOS Y REFORMAS DESCRIPCIÓN

Producto compuesto por un panel rígido de lana de vidrio de alta densidad, al que se adhiere una placa de yeso laminado.

APLICACIONES

Aislamiento térmico y acústico de paramentos verti-cales (muros, tabiques) mediante trasdosado direc-to (pelladas) o inclinados mediante trasdosado autoportante (fijación mecánica).

Aplicación en obra nueva y rehabilitación.

DIMENSIONES

≤ 0,036 W/(m·K) a 10 ºC.

Ensayos AC3-D4-97-VIII y IX del Instituto de Acústica. Tabicón de ladrillo hueco doble de

8 cm. con guarnecido a una cara y trasdosado Calibel 40 Citara de ladrillo hueco de 11’5 cm. con enfoscado y trasdosado Calibel 40

RA=53,4 dBA

RW=54,0 dB

RA=55,0 dBA

RW=56,0 dB

Espesor (mm) Resistencia térmica

Placa yeso + Lana (m2 . K)/W

13 + 40 ≥ 1,11

Espesor Largo Ancho

(mm) (m) (m) 40 2,60 1,20

CALIBEL

RE CO MENDADO P A R_A L A A PLICA CI Ó N TRASDOSADOS Y REFORMAS DESCRIPCIÓN

Panel rígido de lana mineral arena de alta densidad.

APLICACIONES

Sistema pensado, para dar soluciones a los proble-mas de ruido con el vecino, trasdosando el muro divisorio, en un mínimo espacio. En espesor, el sis-tema se compone de un panel Arena Optima de 15 mm, unas maestras metálicas de 15 mm atorni-lladas a la pared sobre el panel y, como cerramien-to, una placa de yeso laminado de 15 mm. Total: 45 mm.

DIMENSIONES

1. Trasdosado por una cara

2. Tradosado por dos caras

Conductividad y resistencia térmica.

Conductividad Resistencia

Espesor térmica térmica

(mm) W/(m.K) (m2.K)/W

15 0,032 ≥ 0,45

(ensayo AC3-D6-03-III B Instituto de Acústica Torres Quevedo)

(ensayo AC3-D6-03-VII B Instituto de Acústica Torres Quevedo)

Espesor Largo Ancho

(mm) (m) (m) 15 1,35 0,60

ARENA ÓPTIMA

RE CO MENDADO P A R_A L A A PLICA CI Ó N TRASDOSADOS Y REFORMAS

(13)

(14)

EDIFICACIÓN RESIDENCIAL

L A G U Í A D E S O L U C I O N E S D E A I S L A M I E N T O

14 ARENA 40 y 40R

TABIQUERÍA SECA, DIVISORIOS

ARENA 30

TRASDOSADOS Y REFORMAS

DESCRIPCIÓN

Paneles y mantas semirrígidos de lana mineral arena.

APLICACIONES

Aislamiento acústico para sistemas de tabiquería con estructura metálica y placas de yeso laminado.

DIMENSIONES CONDUCTIVIDAD TÉRMICA λD ≤ 0,036 W/(m·K) a 10 ºC. RESISTENCÍA TÉRMICA λD ≤ 1,10 (m2_·K)/W. REACCIÓN AL FUEGO Euroclase A1 (incombustible). SELLOS Y CERTIFICADOS

Producto Espesor Largo Ancho

(mm) (m) (m) arena 40 ₄₀ _1,35 0,40 (panel) y 0,60 arena 40R ₄₀ _10,80 _0,40 (manta) DESCRIPCIÓN

Paneles semirrígidos de lana mineral arena.

APLICACIONES

Aislamiento térmico y acústico en fachadas y medianerías de fábrica de ladrillo.

Espesor Largo Ancho

(mm) (m) (m)

30 1,35 0,60

Nueva ficha técnica en www.isover.net

AISLAMIENTO ACÚSTICO A RUIDO AÉREO Divisorios Aislamiento _acústico

122/600 RW=55 dB RA=53,4 dBA Ensayo 2xPYL13+M70+2xPYL13 AC3-D5-00.III 378/600x5 RW=80 dB RA=77,8 dBA Ensayo 3xPYL13+M90+M90+3xPYL13 AC3-D5-00.IV 5x 5x

ARENA 60 y 60R

DESCRIPCIÓN

Paneles y mantas semirrígidos de lana mineral arena.

APLICACIONES

Aislamiento acústico para sistemas de tabiquería con estructura metálica y placas de yeso laminado.

Producto Espesor Largo Ancho

(mm) (m) (m)

arena 60 ₆₀ _1,35 0,40

(panel) y 0,60

arena 60R ₆₀ _10,80 _0,40

(manta)

AISLAMIENTO ACÚSTICO A RUIDO AÉREO Divisorio Aislamiento _acústico

175/600

RW=46 dB

RA=46,3 dBA

Ensayo

GY10+LH55+LM30+LH70+GY10 AC3-D14-01.XXIX

Divisorios y Trasdosados

Divisorios Aislamiento _acústico

76/600 RW=44 dB RA=41,6 dBA Ensayo PYL15+M46+PYL15 AC-D5-00-I 154/600 RW=65 dB RA=61,2 dBA Ensayo 2*PYL13+M46+M46+2*PYL13 AC-D5-00-II

Trasdosados Aislamiento _acústico

71/600 RW=56 dB RA=54,9 dBA Ensayo PYL15+M46+LH70 AC3-D8-02-III 71/600x2 RW=67 dB RA=61,4 dBA Ensayo PYL15+M46+LH70+M46+PYL15 AC3-D12-04-II 2x 2x

(15)

EDIFICACIÓN RESIDENCIAL

15

DESCRIPCIÓN

Paneles y rollos flexibles de lana de vidrio. Los rollos Acustiver R incorporan en una de sus caras un velo de vidrio reforzado.

APLICACIONES

Aislamiento acústico para sistemas de tabiquería con estructura metálica y placas de yeso laminado, yeso celulosa…

Aislamiento térmico y acústico en cerramientos de fachada y medianerías con cámara de aire o mediante trasdosado. DIMENSIONES PV-ACUSTIVER ACUSTIVER-R CONDUCTIVIDAD TÉRMICA λD PV-ACUSTIVER ≤ 0,040 W/(m·K) a 10 ºC. ACUSTIVER R ≤ 0,044 W/(m·K) a 10 ºC. RESISTENCIA TÉRMICA REACCIÓN AL FUEGO Euroclase A1 (incombustible). ABSORCIÓN ACÚSTICA En unidades Sabine αS. SELLOS Y CERTIFICADOS Frecuencia 125 250 500 1.000 2.000 4.000 (Hz) Espesor50 0,23 0,56 0,77 0,86 0,95 0,98 (mm) 60 0,27 0,60 0,78 0,90 0,95 1,03 75 0,37 0,75 0,97 0,95 0,98 0,99 Temperatura media ºC: 10

(mm) (m2 . K)/W

50 ≥ 1,25

60 ≥ 1,50

75 ≥ 1,85

Espesor (mm) Largo (m) Ancho (m)

50 18,90 0,60*

60 16,20 0,60*

Espesor (mm) Largo (m) Ancho (m)

50 17,5 0,40 50 1,35 0,60 60 1,35 0,60 75 1,35 0,60

PV-ACUSTIVER y

ACUSTIVER R

DESCRIPCIÓN

Panel semirrígido de lana de roca.

APLICACIONES

Aislamiento térmico y acústico para sistemas de tabiquería con estructura metálica y placas de yeso laminado, yeso celulosa…

Aislamiento acústico de fachadas y medianerías mediante trasdosado.

DIMENSIONES

* Ancho bajo pedido. Consultar.

CONDUCTIVIDAD TÉRMICA λD ≤ 0,036 W/(m·K) a 10 ºC. RESISTENCIA TÉRMICA REACCIÓN AL FUEGO Euroclase A1 (incombustible). ABSORCIÓN ACÚSTICA En unidades Sabine αS. SELLOS Y CERTIFICADOS Frecuencia 125 250 500 1.000 2.000 4.000 (Hz) Espesor 40 0,08 0,15 0,39 0,72 0,87 0,90 (mm) 50 0,13 0,39 0,70 0,80 0,90 0,96 Temperatura media ºC: 10

(mm) (m2 . K)/W

40 ≥ 1,10

50 ≥ 1,40

Espesor Largo Ancho

(mm) (m) (m) 40 1,35 0,40* y 0,60 50 1,35 0,60

ACUSTILAINE

TABIQUERÍA SECA, DIVISORIOS DESCRIPCIÓN

Panel semirrígido de lana de roca.

APLICACIONES

Aislamiento acústico de fachadas y medianerías mediante trasdosado. DIMENSIONES CONDUCTIVIDAD TÉRMICA λD ≤ 0,036 W/(m·K) a 10 ºC. RESISTENCIA TÉRMICA REACCIÓN AL FUEGO Euroclase A1 (incombustible). ABSORCIÓN ACÚSTICA En unidades Sabine αS. SELLOS Y CERTIFICADOS Frecuencia 125 250 500 1.000 2.000 4.000 (Hz) Espesor 40 0,10 0,20 0,45 0,80 0,90 0,95 (mm) 50 0,16 0,49 0,80 0,83 0,93 0,96 Temperatura media ºC: 10

(mm) (m2 . K)/W

40 ≥ 1,10

50 ≥ 1,35

Espesor Largo Ancho

(mm) (m) (m) 40 1,35 0,60 50 1,35 0,60

ACUSTILAINE MD

TABIQUERÍA SECA, DIVISORIOS

(16)

DESCRIPCIÓN

Panel compacto de lana mineral arena.

APLICACIONES

Aislamiento acústico para locales con altos niveles de ruido: mediante trasdosados de fachadas y medianerías, divisorios de estructura metálica y placa de yeso y techos continuos suspendidos de placa de yeso bajo forjado.

DIMENSIONES

Trasdosado por una cara Aislamiento

acústico RW= 63 dB1 2*PYL13+M90+LH70 AC3-D12-04-VI Espesor (mm) 90 Conductividad térmica (w/(m·°C) 0,038 Resistencia térmica (m2_·K)/W ≥ 2,35

Espesor Largo Ancho

(mm) (m) (m) 90 1,35 0,60

EDIFICACIÓN RESIDENCIAL

L A G U Í A D E S O L U C I O N E S D E A I S L A M I E N T O

16

Nota:

PYL13: Placa de yeso laminado de 13 mm de espesor. M90: Montante metálico de 90 mm de espesor. LH70: Ladrillo hueco de 70 mm de espesor.

1_{Según Certificados de ensayos en el Instituto de}

Acústica Torres Quevedo.

2_{Basado en el Certificado AC3-D5-00.IV}

de arena 60.

3_{Valores estimados mínimos.}

Euroclase A1 (incombustible).

Techos suspendidos Aislamiento_acústico

RW=

66 dB1

Techo continuo 1PYL13, arena master y

amortiguadores de baja frecuencia. AC3-D12-04-XI

RW=

69 dB3

Techo continuo 2PYL13, arena master y amortiguadores de baja frecuencia.

RW=

75 dB3

Techo continuo 3PYL13, 2x arena master y amortiguadores de baja frecuencia.

ARENA MASTER

AISLAMIENTO ACÚSTICO LOCALES

DESCRIPCIÓN

Panel semirrígido de lana mineral arena, revestido por ambas caras por una lámina de kraft-aluminio.

APLICACIONES

Barrera acústica en los plenums para aumentar el aislamiento acústico efectivo entre locales.

Se aplica en tabiques y mamparas divisorias, situándolo entre el forjado y el tabique o mampara. DIMENSIONES CONDUCTIVIDAD TÉRMICA λD ≤ 0,036 W/(m·K) a 10 ºC. RESISTENCIA TÉRMICA REACCIÓN AL FUEGO Euroclase B-s1,d0. AISLAMIENTO ACÚSTICO SELLOS Y CERTIFICADOS

Mejora de aislamiento a ruido aéreo entre locales de un techo suspendido con plenum:

10,1 dBA

Informe del Instituto de Acústica Torres Quevedo: AC3-D5-00-V

(mm) (m2 . K)/W

80 ≥ 2,20

Espesor Largo Ancho

(mm) (m) (m) 80 1,35 0,60

ARENA PLENUM

Divisorio Aislamiento _acústico

RW= 68 dB1 2*PYL13+M90+10+M90+2*PYL13 AC3-D12-04-XIV 2x RW= 71 dB1 3*PYL13+M90+10+M90+3*PYL13 AC3-D12-04-XIII 2x RW= 80 dB2 3*PYL13+M90+15+M90+15+M90+3*PYL13 3x

(17)

EDIFICACIÓN RESIDENCIAL

L A G U Í A D E S O L U C I O N E S D E A I S L A M I E N T O

17

DESCRIPCIÓN

Panel rígido de lana de roca.

APLICACIONES

Aislamiento acústico en mamparos y tabiquería des-montable.

Aislamiento acústico de fachadas y medianerías mediante trasdosado. DIMENSIONES CONDUCTIVIDAD TÉRMICA λD ≤ 0,034 W/(m·K) a 10 ºC. RESISTENCIA TÉRMICA REACCIÓN AL FUEGO Euroclase A1 (incombustible). ABSORCIÓN ACÚSTICA En unidades Sabine αS. SELLOS Y CERTIFICADOS Frecuencia 125 250 500 1.000 2.000 4.000 (Hz) Espesor 40 0,12 0,42 0,78 0,90 0,98 0,92 (mm) 50 0,17 0,52 0,90 0,96 0,97 0,90 Temperatura media ºC: 10

(mm) (m2 . K)/W

40 ≥ 1,15

50 ≥ 1,45

Espesor Largo Ancho

(mm) (m) (m) 40 1,35 0,60 50 1,35 0,60

ACUSTILAINE 70

MAMPARAS ACÚSTICAS DESCRIPCIÓN

Panel semirrígido de lana mineral arena, revestido por una cara con un velo de vidrio de color negro.

APLICACIONES

Absorbente acústico en techos perforados. Dimensiones adaptadas a los diferentes tipos de bandejas metálicas. Rapidez de montaje. Construcción de baffles acústicos y pantallas.

DIMENSIONES

Otras dimensiones, consultar.

≤ 0,036 W/(m·K) a 10 ºC.

ABSORCIÓN ACÚSTICA

En unidades Sabine αS.

Ensayos con cámara o plenum * sobre bandejas metálicas perforadas. Ensayos Instituto de Acústica Referencia: AC3-D5-00-IX AC3-D6-03-XI AC3-D14-01-XVIII. Frecuencia 125 250 500 1.000 2.000 4.000 (Hz) Espesor15* 0,40 0,50 0,70 0,90 0,90 0,90 (mm) 25 0,40 0,70 0,65 0,85 0,90 0,95 40 0,40 0,75 0,75 1,00 1,00 1,00 Temperatura media ºC: 10

(mm) (m2 . K)/W

15 ≥ 0,40

25 ≥ 0,65

40 ≥ 1,10

Espesor Largo Ancho

(mm) (m) (m)

15 0,570 0,570

15 0,580 0,580

15 0,595 0,595

25 1,200 0,600

40 1,200 0,600 _{Bandeja metálica con arena absorción: NRC = 0,752}

Bandeja metálica con velo. NRC = 0,596 Sólo bandeja metálica: NRC = 0,119

Ensayo AC3-D5-00-VII, VIII, IX. Instituto Torres Quevedo.

Nueva ficha técnica en www.isover.net 1,2 1,0 0,8 0,6 0,4 0,2 0,0 125 250 500 1.000 2.000 4.000 f (Hz) α

Bandeja metálica con arena absorción. Bandeja metálica con velo de vidrio. Bandeja metálica.

ARENA ABSORCIÓN

(18)

EDIFICACIÓN RESIDENCIAL

L A G U Í A D E S O L U C I O N E S D E A I S L A M I E N T O

18

DESCRIPCIÓN

Manta ligera de lana de vidrio, revestida por una de sus caras con un Kraft que actúa como barrera de vapor.

APLICACIONES

Aislamiento térmico y acústico en cerramientos horizontales o inclinados sin carga (cubiertas, cubiertas con tabiquillos, falsos techos... Aislamiento térmico y acústico en cubiertas y para-mentos verticales, en la construcción de sandwichs metálicos in situ. DIMENSIONES CONDUCTIVIDAD TÉRMICA λD ≤ 0,044 W/(m·K) a 10 ºC. RESISTENCIA TÉRMICA REACCIÓN AL FUEGO Euroclase: F.

1 mmHg m2_{día/g (11,52 MN s/g).}

Expediente nº 1.103 del Instituto del Frio.

(mm) (m2 . K)/W

80 ≥ 1,75

100 ≥ 2,20

Espesor Largo Ancho

(mm) (m) (m) 80 12,00 0,60 80 12,00 1,20 100 10,00 1,20

IBR

SOBRE TECHO SUSPENDIDO

DESCRIPCIÓN

Nódulos de lana de vidrio a granel.

APLICACIONES

Aislamiento térmico y acústico en paramentos de doble hoja, rellenando la cámara de aire. Aislamiento de buhardillas no habitables. Aislamiento de falsos techos no registrables ni ven-tilados.

En inyección, la cámara de aire deberá ser al menos de 4 cm.

DENSIDAD DE APLICACIÓN

Paramentos horizontales de 20 a 30 kg/m3_.

Paramentos verticales de obra de albañilería de 30

a 40 kg/m3_.

CONDUCTIVIDAD TÉRMICA

Densidad Conductividad térmica

media kg/m3 _{W/(m . K)} 20 ≥ 0,041 30 ≥ 0,038 40 ≥ 0,037

BORRA INYECCIÓN

INYECCIÓN EN CÁMARA Y PLENUM

(19)

(20)

Los edificios industriales consisten en una

especie de contenedor de gran superficie en

planta. Su interior, además del espacio

dedica-do al propio proceso productivo, engloba otras

áreas como zonas dedicadas a oficinas,

labora-torios... a las que se podrán aplicar soluciones

constructivas y recomendaciones de elección

de productos definidas en los apartados de

edi-ficación residencial, climatización, techos...

A la hora de considerar la estructura

exte-rior, los siguientes aspectos deberían ser

tenidos en cuenta.

CERRAMIENTOS VERTICALES TIPO SÁNDWICH “IN SITU”

Esta solución ofrece notables ventajas

estéticas y económicas, ya que permite

sal-var grandes distancias entre pilares con

sis-temas de montaje muy rápidos.

El aislamiento intermedio debe hacerse

con manta de lana de vidrio tendida por el

exterior de la bandeja, o mediante la

inclu-sión dentro de la misma de paneles

semirrí-gidos, o ambas técnicas para mayor

aisla-miento térmico y acústico.

El aislamiento se pondrá de forma

conti-nua sobre las bandejas evitando puentes

térmicos.

Considerando la elevada relación

superfi-cie/volumen y la baja inercia térmica de estos

cerramientos, un adecuado aislamiento

térmi-co permite importantísimos ahorros de energía.

Los productos destinados a esta solución

deberán ser ligeros, elásticos y cohesionados

y deberán ir protegidos con un soporte que

impida desgarros y descuelgues. En este

sen-tido, la lana de vidrio es la solución óptima.

La asociación de una lana mineral (de

vidrio o de roca) a este tipo de cerramientos,

mejora sensiblemente el aislamiento

acústi-co y la posibilidad, mediante perforaciones

en la chapa envolvente interna, de realizar

acondicionamiento acústico en los lugares

que sea necesario (polideportivos, naves de

fabricación, superficies comerciales...).

CUBIERTAS TIPO SÁNDWICH “IN SITU”

Es aplicable todo lo dicho a los

cerra-mientos verticales. En condiciones de nivel

higrométrico alto se deberá prestar

aten-CRITERIOS DE SELECCIÓN DEL AISLAMIENTO

(21)

ción a la selección de un producto con

barrera de vapor en la cara caliente.

CUBIERTAS TIPO DECK

Paralelo al desarrollo tecnológico y la

ele-vada resistencia obtenida con las láminas

asfálticas, las cubiertas tipo Deck se han

convertido en una solución ideal para este

tipo de edificios por sus prestaciones

térmi-cas, acústicas y la rapidez de montaje.

En este caso la utilización de las lanas

minerales de elevada densidad, tipo Panel

Cubierta, permite un aislamiento continuo,

sin puentes térmicos y es el complemento

para los aspectos acústicos.

El acabado de la cubierta podrá

realizar-se con doble lámina impermeable con

auto-protección o con lámina simple con

protec-ción pesada de gravilla.

DESDE EL PUNTO DE VISTA DE LA PROTECCIÓN INCENDIOS

Comportamiento al fuego:

La edificación exige la utilización de

mate-riales no inflamables y de poder calorífico

mínimo. Las lanas minerales (lana de vidrio

o roca) cumplen estas características,

opo-niéndose a la propagación y los efectos de

los incendios, y limitando la cantidad y

opa-cidad de los humos que son un peligro para

la vida humana y la estructura del edificio.

Resistencia al fuego:

En las situaciones donde existe un riesgo de

fuertes subidas de temperatura (chimeneas,

puertas cortafuegos o protección de

estructu-ras) se debe elegir productos específicos en

lana de roca de alta densidad que se tratan en

el apartado de “Protección contra el fuego”.

VENTAJAS A CONSIDERAR

• La lana de vidrio presenta frente a la lana

de roca la propiedad de poder ser

com-primible, lo que permite ahorros de

almacenaje y transporte. Su

recupera-ción a espesores nominales es

práctica-mente inmediata.

• Las lanas minerales, permiten que el

ais-lamiento acústico puede realizarse

con-juntamente con el aislamiento térmico

sin sobre costo notable.

Los edificios industriales suelen

estar constituidos por cerramientos

metálicos tipo sándwich y cubiertas

de este mismo tipo o planas tipo

Deck. En función de la estructura y

de la envolvente del edificio, se

ele-girán los materiales más adecuados

que integren conjuntamente los

aspectos de aislamiento térmico,

acústico y de protección en caso de

incencio.

edificación

industrial

(22)

EDIFICACIÓN INDUSTRIAL

L A G U Í A D E S O L U C I O N E S D E A I S L A M I E N T O

22 Aislamiento

Acondicio-Aislamiento

Barrera

acústico

namiento

Producto

térmico

de vapor

ruido aéreo

acústico

Presentación

Página

Cubierta DECK

PANEL CUBIERTA

Panel

23 IXXO

Panel

23 Velos

VELIMAT B-50-R-16

Velo

24 VELIMAT M-50-R-16

Velo

24 Cerramientos verticales y Cubiertas sandwich

IBR

Manta

25 IBR VELO

Manta

25 Cubiertas sandwich

IBR DESNUDO

Manta

25 Techos termoacústicos, naves

PANEL ALUMISOL

Panel

26 PANEL DIN

Panel

26 Cerramientos panel sandwich

PANEL ACH CUBIERTA

Panel

27 PANEL ACH FACHADA

Panel

27 PANEL ACH SECTORIZACIÓN

Panel

27

(23)

EDIFICACIÓN INDUSTRIAL

L A G U Í A D E S O L U C I O N E S D E A I S L A M I E N T O

23

DESCRIPCIÓN

Panel rígido de alta densidad, constituido por lana de roca hidrofugada.

APLICACIONES

Aislamiento térmico y acústico de cubiertas metáli-cas y de hormigón, azoteas y, en general, en aque-llos lugares donde se deban soportar cargas.

DIMENSIONES CONDUCTIVIDAD TÉRMICA λD Panel Cubierta 150: ≤ 0,039 W/(m·K) a 10 ºC. Panel Cubierta 175: ≤ 0,040 W/(m·K) a 10 ºC. RESISTENCIA TÉRMICA REACCIÓN AL FUEGO

Panel Cubierta 150: Euroclase A1 (ncombustible). Panel Cubierta 175: Euroclase A2-s1,d0 (incombus-tible).

RESISTENCIA A LA COMPRESIÓN

Panel Cubierta 150: La reducción del 10% de

espe-sor se alcanza a los 4.500 daN/m2_{de carga.}

Panel Cubierta 175: La reducción del 10% de

espe-sor se alcanza a los 6.500 daN/m2_{de carga.}

COMPORTAMIENTO ACÚSTICO

Aporta una notoria atenuación a los ruidos aéreos y de impacto, sobresaliendo cuando se aplica en cubiertas metálicas.

Espesor Resistencia térmica (m

2. K)/W

(mm) Panel Cubierta₁₅₀ Panel Cubierta₁₇₅

40 ≥1,00 ≥ 1,00

50 ≥1,25 ≥ 1,25

60 ≥1,50 ≥ 1,50

80 ≥2,05 ≥ 2,00

Espesor Largo Ancho

(mm) (m) (m)

40,50,60,80 1,20 1,00

PANEL CUBIERTA

CUBIERTA DECK

DESCRIPCIÓN

Panel rígido de alta densidad, constituido por lana de roca hidrofugada, revestido por una de las caras con un complejo de oxiasfalto con un film de poli-propileno termofusible.

APLICACIONES

Aislamiento térmico y acústico de cubiertas metáli-cas y de hormigón, azoteas y, en general, en aque-llos lugares donde se deban soportar cargas.

DIMENSIONES CONDUCTIVIDAD TÉRMICA λD Ixxo: ≤ 0,039 W/(m·K) a 10 ºC. Ixxo LC: ≤ 0,040 W/(m·K) a 10 ºC. RESISTENCIA TÉRMICA REACCIÓN AL FUEGO Euroclase F. RESISTENCIA A LA COMPRESIÓN

Ixxo: La reducción del 10% de espesor se alcanza a

los 4.500 daN/m2_{de carga.}

Ixxo LC: La reducción del 10% de espesor se

alcan-za a los 6.500 daN/m2_{de carga.}

COMPORTAMIENTO ACÚSTICO

Aporta una notoria atenuación a los ruidos aéreos y de impacto, sobresaliendo cuando se aplica en cubiertas metálicas.

Espesor Resistencia térmica (m

2. K)/W (mm) Ixxo Ixxo LC 40 ≥1,00 ≥ 1,00 50 ≥1,25 ≥ 1,25 60 ≥1,50 ≥ 1,50 80 ≥2,05 ≥ 2,00

Espesor Largo Ancho

(mm) (m) (m) 40,50,60,80 1,20 1,00

IXXO

RE CO MENDADO P A R_A L A A PLICA CI Ó N CUBIERTA DECK

(24)

EDIFICACIÓN INDUSTRIAL

L A G U Í A D E S O L U C I O N E S D E A I S L A M I E N T O

24

DESCRIPCIÓN

Velo de fibras de vidrio discontinuas y uniforme-mente repartidas, ligadas entre sí con resinas a base melanina, de naturaleza estable y complatible con el bitumen, con hilos de fibra de refuerzo cada 16 mm.

APLICACIONES Armadura de pinturas, etc.

DIMENSIONES

CARACTERÍSTICAS

Métodos de Ensayo según DIN 52142 UNI

(*) Netherlans 936-DIN 12111.

Conforme a las Normas: DIN 52141-50 AFNOR N.84307-84311-84312 UNI 6825 RESISTENCIA A LA TEMPERATURA 200 ºC. Peso nominal Medio 50 (gr/m2₎ Resistencia a _Longitudinal ₁₉₅ la tracción Transversal 120 (N/50 mm) Resistencia a Longitudinal 1,0÷1,5 la rotura (%) Transversal 1,0÷1,5 Contenido 70 mínimo (%) Fibra Tipo C de vidrio Clasificación ₃ hidrolítica (*) Ancho (m) 1,00 Largo (m) 2.700

Diámetro exterior del rollo (cm) 115±2

Diámetro interior del mandril (cm) 15

VELIMAT M-50-R-16

VELOS

DESCRIPCIÓN

Velo de fibras de vidrio discontinua y uniformemen-te repartidas, ligadas entre sí con resinas compatibles con el bitumen. Reforzado con hilos de vidrio textil en sentido longitudinal, separados entre sí 16 mm.

APLICACIONES

Armadura de láminas asfálticas. Impermeabilización in situ.

DIMENSIONES

CARACTERÍSTICAS

(1) La resistencia a la tracción se obtiene sobre muestras de material primitivo, teniendo un ancho correspondiente a la línea de producto (1 m) y no del rollo.

(2) Valor medio.

RESISTENCIA A LA TEMPERATURA

288 ºC. Estable sumergido durante un minuto en asfalto a 288 ºC. Peso nominal Medio 50 (gr/m2₎ Resistencia a _Longitudinal _2.800 la tracción Transversal 1.500 (N/m) (1) Longitudinal _1,5 Resistencia a (mínimo) la rotura (N) Transversal _2,0 (mínimo) Contenido ₈₆ mínimo (%) Fibra Tipo C de vidrio Clasificación ₃ hidrolítica (2) Espesor (mm) Mínimo 0,33

Mínimo sin carga 0,50

Ancho (m) 1,00

Largo (m) 600

Diámetro exterior del rollo (cm) 115±2

Diámetro interior del mandril (cm) 7,6

VELIMAT B-50-R-16

(25)

EDIFICACIÓN INDUSTRIAL

L A G U Í A D E S O L U C I O N E S D E A I S L A M I E N T O

25

DESCRIPCIÓN

Manta ligera de lana de vidrio, revestida por una de sus caras con un Kraft que actúa como barrera de vapor.

APLICACIONES

Aislamiento térmico y acústico en cubiertas y para-mentos verticales.

Aislamiento térmico y acústico de cubiertas metáli-cas en sandwich. DIMENSIONES CONDUCTIVIDAD TÉRMICA λD ≤ 0,044 W/(m·K) a 10 ºC. RESISTENCIA TÉRMICA REACCIÓN AL FUEGO Euroclase F.

1 mmHg m2_{día/g. (11,52 MN/s/g).}

(mm) (m2 . K)/W

80 ≥ 1,80

100 ≥ 2,25

Espesor Largo Ancho

(mm) (m) (m) 80 12,00 0,60 80 12,00 1,20 100 10,00 1,20

IBR

CERRAMIENTOS VERTICALES Y CUBIERTAS SANDWICH DESCRIPCIÓN

Manta ligera de lana de vidrio.

APLICACIONES

Aislamiento térmico y acústico de cubiertas metáli-cas en sandwich. DIMENSIONES CONDUCTIVIDAD TÉRMICA λD ≤ 0,044 W/(m·K) a 10 ºC. RESISTENCIA TÉRMICA REACCIÓN AL FUEGO Euroclase A1 (incombustible). SELLOS Y CERTIFICADOS Temperatura media ºC: 10

(mm) (m2 . K)/W

80 ≥ 1,80

100 ≥ 2,25

Espesor Largo Ancho

(mm) (m) (m) 80 12,00 1,20 100 10,00 1,20

IBR DESNUDO

CUBIERTAS SANDWICH DESCRIPCIÓN

Manta ligera de lana de vidrio, que incorpora en una de sus caras un velo de vidrio que aumenta su resistencia a la tracción.

APLICACIONES

Aislamiento térmico y acústico en cubiertas y para-mentos verticales.

Especialmente indicado en paramentos verticales por su resistencia a la tracción incrementada por el velo. DIMENSIONES CONDUCTIVIDAD TÉRMICA λD ≤ 0,044 W/(m·K) a 10 ºC. RESISTENCIA TÉRMICA REACCIÓN AL FUEGO

(mm) (m2 . K)/W

80 ≥ 1,80

Espesor Largo Ancho

(mm) (m) (m) 80 12,00 1,20

IBR VELO

RE CO MENDADO P A R_A L A A PLICA CI Ó N CERRAMIENTOS VERTICALES Y CUBIERTAS SANDWICH

(26)

EDIFICACIÓN INDUSTRIAL

L A G U Í A D E S O L U C I O N E S D E A I S L A M I E N T O

26

DESCRIPCIÓN

Panel rígido de lana de vidrio, recubierta una de sus caras, una vez pulida, con un film de PVC de color blanco, pegado con cola ignífuga.

APLICACIONES

Aislamiento térmico en cubiertas de naves indus-triales, garajes, alojamientos ganaderos. Corrección acústica de locales industriales. Colocación sobre perfilería industrial.

DIMENSIONES CONDUCTIVIDAD TÉRMICA λD ≤ 0,034 W/(m·K) a 10 ºC. RESISTENCIA TÉRMICA REACCIÓN AL FUEGO Euroclase F.

Depende del film de PVC. Es de 0,71 mm Hg m2

día/g (8,27 MN s/g) (según expediente 1.103 del Instituto del Frío).

Paneles colocados sobre perfilería metálica con cámara de aire de 25 cm. SELLOS Y CERTIFICADOS Frecuencia 125 250 500 1.000 2.000 4.000 (Hz) Espesor 40 0,52 0,75 0,71 0,55 0,31 0,16 (mm) Temperatura media ºC: 10

(mm) (m2 . K)/W

40 ≥ 1,15

Espesor Largo Ancho

(mm) (m) (m) 40 1,20 0,60 y 1,20

PANEL DIN

TECHOS TERMOACÚSTICOS, NAVES DESCRIPCIÓN

Panel rígido de lana de vidrio, recubierto en su cara vista con un complejo de kraft aluminio pegado con polietileno.

APLICACIONES

Aislamiento térmico en cubiertas de naves indus-triales, garajes, alojamientos ganaderos. Corrección acústica de locales industriales. Colocación sobre perfilería industrial.

DIMENSIONES CONDUCTIVIDAD TÉRMICA λD ≤ 0,034 W/(m·K) a 10 ºC. RESISTENCIA TÉRMICA REACCIÓN AL FUEGO Euroclase B-s1,d0.

Depende del Kraft aluminio. Es de 1,66 mm Hg m2

día/g (19,2 MN s/g) (según expediente 1.178 del Instituto del Frío).

Paneles colocados sobre perfilería metálica con cámara de aire de 25 cm. SELLOS Y CERTIFICADOS Frecuencia 125 250 500 1.000 2.000 4.000 (Hz) Espesor 50 0,40 0,68 0,46 0,43 0,24 0,16 (mm) Temperatura media ºC: 10

(mm) (m2 . K)/W

50 ≥ 1,45

Espesor Largo Ancho

(mm) (m) (m) 50 1,20 1,20

PANEL ALUMISOL

RE CO MENDADO P A R_A L A A PLICA CI Ó N TECHOS TERMOACÚSTICOS, NAVES
