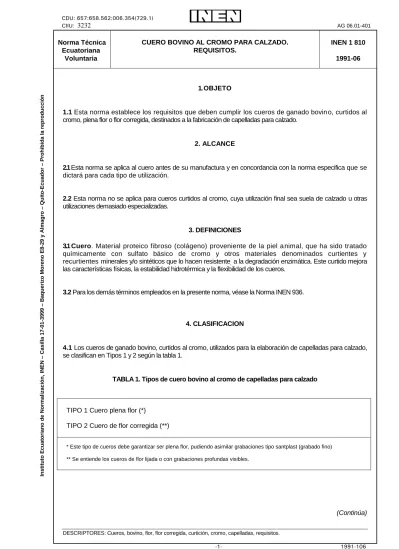

CDU: 657:658.562:006.354(729.1) CIIU: 3232 AG 06.01-401 Norma Técnica Ecuatoriana Voluntaria
CUERO BOVINO AL CROMO PARA CALZADO. REQUISITOS. INEN 1 810 1991-06 1. OBJETO
1.1 Esta norma establece los requisitos que deben cumplir los cueros de ganado bovin o, curtidos al cromo, plena flor o flor corregida, destinados a la fabricación de capelladas para calzado.
2. ALCANCE
2.1 Esta norma se aplica al cuero antes de su manufactura y en concordancia con la norma especifica que se dictará para cada tipo de utilización.
2.2 Esta norma no se aplica para cueros curtidos al cromo, cuya utilización final sea suela de calzado u otras utilizaciones demasiado especializadas.
3. DEFINICIONES
3.1 Cuero. Material proteico fibroso (colágeno) proveniente de la piel a nimal, que ha sido tratado químicamente con sulfato básico de cromo y otros materiales denominados curtientes y recurtientes minerales y/o sintéticos que lo hacen resistente, a la degradación enzimática. Este curtido mejora las características físicas, la estabilidad hidrotérmica y la flexibilidad de los cueros.
3.2 Para los demás términos empleados en la presente norma, véase la Norma INEN 936.
4. CLASIFICACION
4.1 Los cueros de ganado bovino, curtidos al cromo, utilizados para la elaboración de capelladas para calzado, se clasifican en Tipos 1 y 2 según la tabla 1.
TABLA 1. Tipos de cuero bovino al cromo de capelladas para calzado
TIPO 1 Cuero plena flor (*)
TIPO 2 Cuero de flor corregida (**)
* Este tipo de cueros debe garantizar ser plena flor, pudiendo asimilar grabaciones tipo santplast (grabado fino) o E c uat ori a no de Norm a li z a c ión, I N E N – C a s il la 1 7 -01 -3999 – B a queriz o Mo re no E 8 -2 9 y A lm a gro – Qui to -E c uador – P rohi bi da l a re producc ión
NTE INEN 1 810 1991-06
4.2 Los dos tipos de cueros de ganado bovino curtidos al cromo, utilizados para la elaboración de capelladas para calzado, se clasifican en las siguientes Clases de Calidad de acuerdo con el porcentaje de aprovechamiento del cuero y los defectos mayores que presentan los mismos, según lo establecido en la tabla 2.
TABLA 2. Clases de calidad
ARFA APROVECHABLE % AREA NO APROVECHABLE % * DEFECTOS MAYORES PERMISIBLES
CLASES CRUPON FUERA DE
CRUPON
CANTIDAD
MIN. MAX. MIN. MAX. MIN. MAX. CRUPON FUERA DE
CRUPON
A 8 5 100 - 5 - 10 3 6
B 7 5 84 10 15 4 7
C 6 5 74 15 20 5 8
D 50 64 20 30 6 9
* El área no aprovechable es la correspondiente al conjunto de defectos mayores y menores.
4.3 Clasificación de los defectos
4.3.1 Defectos críticos. Se consideran defectos críticos aquellos que determinan que los cueros no se encuentran aptos para la elaboración de capelladas para calzado y que se indican a continuación:
- Partidura total de la flor - flor suelta total
- desprendimiento total o parcial de la capa de acabado
- partidura en toda la superficie del cuero de la capa de acabado al estirar el mismo. - manchas graves en el cuero, salvo que el acabado se realice con este fin
- encartonamiento del cuero
- cambio de tonalidad en el color, al estirar el cuero, con excepción de los cueros con acabado anilina y/o semianilina
- flojedad (cuero vacío) en su totalidad - curtición insuficiente
NTE INEN 1 810 1991-06
- venas que se observan notablemente, tanto en la parte de la flor como por el lado de la carne.
4.3.2 Defectos mayores. Se consideran defectos mayores los que se indican a continuación:
- Defectos de uso de cuchillo que por el lado de la carne penetran hasta una cuarta parte o más del corte transversal del cuero
- defectos de superficie palpable que penetren por debajo de la flor - arrugas pulidas o lijadas que se extienden hasta la zona del crupón - arrugas no pulidas,
- flor suelta que se manifiesta notablemente - zonas vacías del cuero
- partidura parcial de la flor,
- cuarteadura de la capa de acabado
- diferencias marcadas de tonalidad, en las diferentes partes del cuero
- venas que se observan parcialmente tanto por la parte de la flor como por la parte de la carne - zonas del cuero que presentan durezas (no encartonamiento)
- concentración de arañazos y señales de alambre de púas - desprendimiento de la flor
- zonas del cuero que presentan asperezas al tacto
- grabados superpuestos en una franja mayor que 20 mm de ancho en los cueros grabados - diferencia notable de la felpa
- marcas de hierro excesivas en zonas inadecuadas - lijado disparejo
- zonas sin grabar en los cueros grabados
- diferencia de espesor tanto dentro de la unidad como del lote
NTE INEN 1 810 1991-06
4.3.3 Defectos menores. Se consideran defectos menores los que se indican a continuación: - Defectos de superficie mal sellada palpable
- flor suelta que se manifiesta ligeramente. En el caso de los cueros suaves no se consideran como defecto
- ligera partidura de la flor
- ligeras arrugas pulidas en el cuello - diferencia ligera de la felpa
- diferencia ligeras de tonalidad en las diferentes partes del cuero. No se considera como defecto en el caso del cuero semianilina y/o anilina.
- venas que se observan ligeramente, tanto en la parte de la flor como en la parte de la carne. No se consideran como defecto en el caso de cuero semi-anilina y/o anilina.
5. DISPOSICIONES GENERALES
5.1 El color y el espesor con una tolerancia de ± 0,1 mm deben ser los establecidos por convenio previo, entre comprador y vendedor, debiendo presentar características uniformes en cada pieza y el conjunto de piezas que integran el lote.
5.2 No deben presentarse manchas por el lado flor; la aceptación y apariencia por el lado carne estarán sujetas a convenio previo entre comprador y vendedor.
6. REQUISITOS
6.1 El cuero de bovino curtido al cromo de capelladas para calzado debe cumplir con los requisitos establecidos en la tabla 3.
7. INSPECCION
7.1 El muestreo debe realizarse de acuerdo con lo indicado en la Norma INEN 577.
7.2 Las muestras se acondicionarán de acuerdo a la Norma INEN 553.
NTE INEN 1 810 1991-06
7.4 Si la muestra ensayada no cumple con uno o más de los requisitos establecidos en el numeral 6.1 de esta norma, se extraerá una nueva muestra y se repetirán los ensayos.
TABLA 3. Requisitos del cuero bovino al cromo de capelladas para calzado
REQUISITOS UNIDAD MIN MAX METODO DE ENSAYO
Resistencia a la tracción MPa 19,6 - INEN 1 061
Alargamiento a la rotura de la flor: INEN 555 mediante a la máquina de ensayo a la tracción % 65,0 - Lastómetro mm 7,0 - Alargamiento causado por un esfuerzo específico (9,8 MPa)
% 15,0 30,0 INEN 1 061
Alargamiento a la rotura % 45,0 70,0 INEN 1 061
Resistencia al desgarre N/mm 50 - INEN 561
Resistencia a la flexión Número de flexión
20 000 - INEN 1 807
Estabilidad de los aprestos al roce húmedo
- Destiñe máximo según
muestra de referencia Contenido de cromo como
óxido de cromo (Cr2O3)
% 2 - INEN 566
Contenido de humedad % 12,0 18,0 INEN 565
Contenido de grasas y otras materias solubles extraíbles % 3,0 7,0 INEN 563 pH - 3,8 6,0 INEN 1 072 Contenido de cenizas sobre el contenido de cromo: INEN 1 055 color blanco % - 6,0 color pastel % - 5,0 color negro % - 2,0
7.5 Si algunos de los ensayos repetidos no cumplieren con los requisitos establecidos, se rechazará el lote correspondiente.
8. EMPAQUETADO Y ETIQUETADO 8.1 Empaquetado
8.1.1 Los cueros de capellada para calzado deben empaquetarse en forma de rollos, compuestos de un total de 10 hojas como máximo. La primera hoja se coloca con la flor hacia arriba y las restantes
NTE INEN 1 810 1991-06
8.1.2 El rollo debe sujetarse con el medio más apropiado a criterio del fabricante.
8.2 Etiquetado
8.2.1 Cada banda debe tener impresas, en forma indeleble, las indicaciones siguientes:
a) razón social del fabricante y marca comercial, b) superficie, en dm 2
8.2.2 Cada rollo debe llevar, correctamente asegurada, una etiqueta perfectamente legible donde se indicará la información siguiente:
a) razón social del fabricante y marca comercial, b) denominación del producto,
c) identificación del lote de fabricación d) superficie total empaquetada, en dm2, e) tipo y clase de calidad correspondiente, f) Norma INEN de referencia,
g) Dirección del fabricante, ciudad y país,
h) Y las demás especificaciones exigidas por la Ley.
8.3 El embalaje no debe presentar leyendas de significado ambiguo, ni descripción del producto que no pueda comprobarse debidamente.
8.4 La comercialización de este producto cumplirá con lo dispuesto en las Regulaciones y Resoluciones dictadas con sujeción a la Ley de Pesas y Medidas.
NTE INEN 1 810 1991-06
APENDICE Z
Z.1 DOCUMENTOS NORMATIVOS A CONSULTAR
INEN 553 Cueros. Atmósfera normal de acondicionamiento de probetas o muestras para ensayos INEN 555 Cueros.Determinación de la carga y distensión a la rotura de la flor y reventado. INEN 561 Cueros.Determinación de la resistencia al desgarramiento
INEN 563 Cueros.Determinación de las grasas y otras materias solubles extraíbles con cloruros de metileno (primera revisión).
INEN 565 Cueros. Determinación de la humedad del cuero (Primera revisión) INEN 566 Cueros. Determinación del óxido de cromo Cr2O3 (primera revisión).
INEN 577 Cueros. Muestreo
INEN 936 Cuerode ganado vacuno. Terminología
INEN 1 055 Cueros. Determinación de las cenizas totales y cenizas insolubles en agua
INEN 1 061 Cueros. Resistencia a la tracción, porcentaje de alargamiento debido a una carga determinada y porcentaje de alargamiento a la rotura.
INEN 1 072 Cueros. Medida del pH extracto del cuero
INEN 1 807 Cueros. Determinación de la resistencia a la flexión INEN 1 808 Cueros. Estabilidad de los aprestos del roce húmedo.
Z.2 BASES DE ESTUDIO
Norma Cubana NC 41-09 Cuero. Cuero plena flor. Especificaciones de calidad. Comité Estatal de Normalización. La Habana, 1983.
Norma Cubana NC 41-10 Cuero. Charol. Especificaciones d e calidad. Comité Estatal de Normalización. La Habana 1983.
Norma Colombiana ICONTEC 2216. Cuero de ganado bovino para la fabricación de calzado.
Especificaciones. Instituto Colombiano de Normas Técnicas, Bogotá, 1983.
Norma Cubana NC 41-20 Cuero. Cuero y suela. Clasificación en grados y clases de calidad. Comité Estatal de Normalización. La Habana, 1983.
INFORMACIÓN COMPLEMENTARIA
Documento:NTE INEN 1 810
TÍTULO: CUERO BOVINO AL CROMO PARA CALZADO REQUISITOS
Código: AG 06.01-401
ORIGINAL:
Fecha de iniciación del estudio: 1988-07-27
REVISIÓN:
Fecha de aprobación anterior por Consejo Directivo Oficialización con el Carácter de por Acuerdo No. de
publicado en el Registro Oficial No. de Fecha de iniciación del estudio:
Fechas de consulta pública:
Subcomité Técnico: AG 06.01 Cuero para calzado
Fecha de iniciación: Fecha de aprobación: 1989-07-27 Integrantes del Subcomité Técnico:
NOMBRES:
Econ. José Zurita (Presidente) Ing. Germán Cevallos Sr. Vicente Buestán Sr. Heriberto Cáceres Ing. Pablo Cevallos Ing. Carlos Astudillo Sr. Ángel Figueroa Ing. Fernando Orozco Sr. Wilson Aguilar Sr. Eduardo Braun Sr. Nelson Salazar Ing. José Caiza Ing. Luis Herdoíza Ing. Marco Almeida Ing. Gonzalo Dávalos Sr. Ángel Taipe
Ing. Rubén Palma Sr. Humberto Garcés
Ing. Cesar Jara (Secretario Técnico)
INSTITUCIÓN REPRESENTADA:
ANCE CAPEIPI
BUESTAN CIA LTDA.
INDUSTRIA ECUATORIANA DE CALZADO PACESA CIA LTDA.
CURTIEMBRE RENACIENTE CURTIEMBRE "SAN LUIS" CALZACUERO C. A.
CONDECUERO-TEXOCOMERCIAL ENIC
ECUATORIANA DE CURTIDOS SALAZAR S.A. CENAPIA
MICIP CENDES CENAPIA
FEDERACION NACIONAL DEL CALZADO "FECU'
CURTIEMBRE PALMITA CURTIEMBRE GUAYAQUIL INEN
Otros trámites: ♦10 Esta norma sin ningún cambio en su contenido fue DESREGULARIZADA, pasando de
OBLIGATORIA a VOLUNTARIA, según Resolución Ministerial y oficializada mediante Resolución No. 14158 de 2014-04-21, publicado en el Registro Oficial No. 239 del 2014-05-06.
El Consejo Directivo del INEN aprobó este proyecto de norma en sesión de 1991-06-25
Oficializada como: Obligatoria Por Acuerdo Ministerial No. 395 de 1991-08-13 Registro Oficial No. 770 de 1991-09-16
