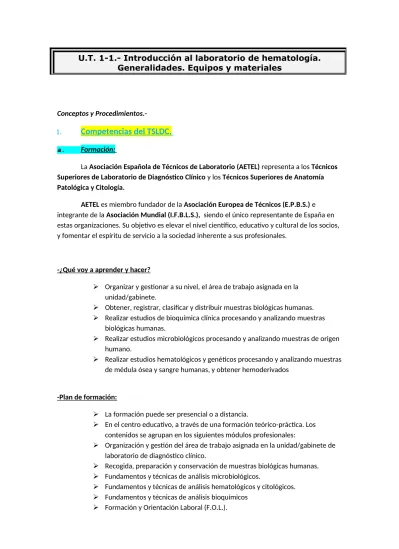

U.T. 1-1.- Introducción al laboratorio de hematología.
Generalidades. Equipos y materiales
Conceptos y
Procedimientos.-1.
Competencias del TSLDC.
a. Formación:
La Asociación Española de Técnicos de Laboratorio (AETEL) representa a los Técnicos Superiores de Laboratorio de Diagnóstico Clínico y los Técnicos Superiores de Anatomía Patológica y Citología.
AETEL es miembro fundador de la Asociación Europea de Técnicos (E.P.B.S.) e integrante de la Asociación Mundial (I.F.B.L.S.), siendo el único representante de España en estas organizaciones. Su objetivo es elevar el nivel científico, educativo y cultural de los socios, y fomentar el espíritu de servicio a la sociedad inherente a sus profesionales.
-¿Qué voy a aprender y hacer?
Organizar y gestionar a su nivel, el área de trabajo asignada en la unidad/gabinete.
Obtener, registrar, clasificar y distribuir muestras biológicas humanas. Realizar estudios de bioquímica clínica procesando y analizando muestras
biológicas humanas.
Realizar estudios microbiológicos procesando y analizando muestras de origen humano.
Realizar estudios hematológicos y genéticos procesando y analizando muestras de médula ósea y sangre humanas, y obtener hemoderivados
-Plan de formación:
La formación puede ser presencial o a distancia.
En el centro educativo, a través de una formación teórico-práctica. Los contenidos se agrupan en los siguientes módulos profesionales:
Organización y gestión del área de trabajo asignada en la unidad/gabinete de laboratorio de diagnóstico clínico.
Recogida, preparación y conservación de muestras biológicas humanas. Fundamentos y técnicas de análisis microbiológicos.
Fundamentos y técnicas de análisis hematológicos y citológicos. Fundamentos y técnicas de análisis bioquímicos
En empresas, al finalizar la formación en el centro educativo, completándola y realizando actividades propias de la profesión:
Formación en Centros de Trabajo (F.C.T.).
-Duración del estudio: 2000 horas
-Al finalizar mis estudios, ¿qué puedo hacer?
Ejercer mi actividad profesional en el sector sanitario público y privado, en empresas privadas del sector o creando mi propia empresa
-¿Cuáles son las salidas profesionales?
Técnico en Laboratorio de Diagnóstico Clínico.
Técnico en Laboratorio de Investigación y Experimentación. Técnico en Laboratorio de Toxicología.
Delegado Comercial de Productos Hospitalarios y Farmacéuticos. Desarrollarán su actividad en: El sector sanitario en el área de
laboratorio de diagnóstico.
Los principales subsectores en los que se puede ejercer son: Atención primaria y comunitaria: laboratorio de diagnóstico clínico en centros de salud.
Centros hospitalarios: servicios de microbiología, hematología. Hemoterapia, bioquímica, inmunología, farmacia hospitalaria y laboratorios de los servicios de medicina y cirugía experimental. Industria: laboratorios alimentarios, farmacéuticos, cosméticos y otras
con laboratorios de investigación.
Laboratorios de institutos anatómico-forenses, institutos de toxicología.
b. Legislación
El artículo 35 de la Ley Orgánica 1/1990 de 3 de octubre de 1990 , de Ordenación General del Sistema Educativo dispone que el Gobierno, previa consulta a las Comunidades Autónomas, establece los títulos correspondientes a los estudios de formación profesional , así como las enseñanzas mínimas de cada uno de ellos.
Después, se establece el Real Decreto 676/1993 de 7 de mayo que establece y regula los aspectos y elementos básicos del título de formación profesional de TÉCNICO SUPERIOR DE LABORATORIO DE DIAGNÓSTICO CLÍNICO.
2. El Laboratorio de Análisis Clínicos.
a. El Laboratorio de Hematología
El Laboratorio Clínico Hematológico cuenta con tecnología de punta que permite la realización de una gran cantidad de pruebas que facilitan al médico ayudas para el diagnóstico,
tratamiento y seguimiento de sus pacientes.
- Hematología:
Es el estudio científico de la sangre y los tejidos hematopoyéticos que la conforman (médula ósea, ganglios linfáticos, bazo, entre otros). En esta área, el hemograma o cuadro hemático es una de las pruebas que más se solicita al laboratorio clínico y sin duda alguna, la prueba que más aporta al clínico en la evaluación de un paciente. Es por esto que el Laboratorio Clínico Hematológico cuenta con tecnología avanzada en esta prueba, al incorporar auto analizadores de última generación (Tipo VI) que le permiten a la comunidad médica contar con nuevos parámetros, en particular el ancho de distribución de los eritrocitos, hemoglobina
reticulocitaria, el ancho de distribución de hemoglobina y el recuento de reticulocitos, aspectos de mayor relevancia desde el punto de vista clínico, convirtiéndose en una herramienta de rutina que permite tener pruebas cada vez más exactas, más precisas a un costo razonable y, sobre todo, de mayor utilidad clínica.
b)
3. EL LABORATORIO.
a. Materiales y entorno
Podemos decir que, un material es la materia que se utiliza para fabricar cualquiera de los objetos que ves a tu alrededor. Según su procedencia, puede ser de origen:
VEGETAL(corcho) ANIMAL (billetera) MINERAL (Joyas de plata)
-Propiedades de los materiales :
Mecánicas : Dureza, elasticidad, tenacidad, transparencia, resistencia y flexibilidad. Térmicas : Conductividad térmica.
Eléctricas : Conductividad eléctrica.
b) Materiales, utensilios y aparataje
1. Materiales de uso: vidrio, plástico, porcelana, otros .
Los elementos de uso común en un laboratorio de química se clasifican según el material del que estén constituidos. Así se tiene de: metal, vidrio, plástico, porcelana, madera y otros. Cada tipo de material posee sus ventajas e inconvenientes que serán comentadas a continuación:
MATERIALES DE PLÁSTICO
Las ventajas del plástico en relación al vidrio son las siguientes: alta resistencia mecánica, bajo peso (fácil manejo) y bajo coste.
Los inconvenientes de este material son: baja resistencia física (calor), baja resistencia química (puede ser degradado por ácidos fundamentalmente).
Actualmente para salvar estos inconvenientes se utilizan plásticos tratados que son mucho más resistentes a los agentes químicos y físicos por lo que pueden ser sometidos a muy elevadas temperaturas (incluso ser esterilizados).
Gracias a estas ventajas presentadas por los plásticos tratados, actualmente cada vez más este material está desplazando al vidrio en la fabricación de material fungible.
Debemos recordar que en el laboratorio es imprescindible el trabajo en condiciones de máxima asepsia para evitar interferencias en los resultados analíticos obtenidos. Gracias al bajo coste del plástico se está extendiendo el uso de fungible comercializado estéril y de un solo uso.
-Matraz Erlenmeyer:
Es un frasco transparente de forma cónica con una abertura en el extremo angosto, generalmente prolongado con un cuello cilíndrico, que suele incluir algunas marcas.
Por su forma es útil para realizar mezclas por agitación y para la evaporación controlada de líquidos; además, su abertura estrecha permite la utilización de tapones.
-Matraz Aforado:
Se emplea para medir con exactitud una cantidad de Volumen líquido.
- Caja Petri :
Es un recipiente de cristal o plástico, que consta de una base circular y las paredes son de altura baja (1 cm) y una cubierta de la misma forma pero algo más grande de diámetro para que encaje como una tapa.
-Piseta o frasco lavador: Es un recipiente que se utiliza para contener agua destilada. Este utensilio facilita la limpieza de electrodos.
MATERIALES DE VIDRIO:
Este material posee las siguientes ventajas: alta resistencia química, alta estabilidad, y transparencia.
Los inconvenientes son: baja resistencia mecánica, disminución de la estabilidad a medida que aumenta la temperatura y difícil manejo debido a su alto peso.
Debido a los inconvenientes señalados no todo vidrio es adecuado para su uso en el laboratorio, por lo que actualmente se han desarrollado una alta variedad de vidrios con distintas propiedades siendo el más habitual el fungible de laboratorio el vidrio borosilicatado al poseer entre sus propiedades: alta resistencia química y mecánica.
El material de vidrio a su vez puede ser: a) material calibrado o volumétrico y b)
material no calibrado.
a) Material calibrado o volumétrico: Es aquel que se utiliza en la medición de volúmenes exactos y está diseñado de manera que un pequeño incremento del volumen del líquido que contiene, da lugar a una gran variación del nivel de dicho líquido. Todo material volumétrico está calibrado a una temperatura específica de 20 ºC de manera que en ningún caso podrá calentarse. Algunos ejemplos de este tipo de material son:
- Pipeta: Se utilizan para medir o emitir con exactitud volúmenes de líquidos. Pueden ser de dos tipos: graduadas y aforadas. Estas últimas pueden ser de aforo simple o doble, y reciben el nombre de Ball pipeta.
(simple) o de libre escurrimiento. Para medir el volumen deseado, se debe hacer coincidir el fondo del menisco con la línea de enrase (aforo).
- Pipeta graduada: Sirve para medir volúmenes variables con precisión.
- Matraz: Un matraz volumétrico o aforado es un recipiente de fondo plano con forma de pera, que tiene un cuello largo y delgado. El matraz está graduado para contener un cierto volumen de líquido a una temperatura dada. Se utilizan fundamentalmente para preparar soluciones.
- Probeta: Se utiliza para medir volúmenes de líquidos generalmente mayores a 10 ml, y cuando no se requiere demasiada exactitud en la medición. Son cilíndricas, poseen base plástica y algunas pueden contener o no un pico vertedor en extremo abierto.
- Bureta: Son tubos largos de vidrio graduados que contienen el líquido. Tienen una llave de paso robinete que controla el flujo de la solución en la parte inferior, y punta capilar. El robinete puede ser de plástico, teflón o vidrio, el mismo se debe lubricar de forma que no se altere la solución y con un lubricante adecuado como lo es la grasa siliconada o vaselina. Pueden ser manuales o automáticas. Se utilizan en operaciones volumétricas en las que se realizan descargas variables y exactas de líquidos (titulaciones).Pueden ser de color caramelo o transparentes.
b) Material no calibrado: Es el resto del material de vidrio empleado. Estos materiales carecen de una calibración rigurosa, por lo cual son utilizados para contener volúmenes, agitar, trasvasar, operaciones que no requieran de precisión de alguna medida.
-Vaso de precipitado o beaker: Presentan forma cilíndrica, fondo plano y poseen pico vertedor. Hay de distintos volúmenes y de forma alta (Berzelius) o de forma baja (Griffin). Se utiliza en operaciones de obtención de precipitados, de disolución, para calentar líquidos o soluciones, para evaporar soluciones. Vienen graduados pero a pesar de ello no se los utiliza para mediciones volumétricas. La capacidad varía de 25 ml. hasta varios litros. Resisten cambios bruscos de temperatura, pero deben calentarse sobre tela de amianto.
-Vidrio de reloj: Se utilizan como condensadores sobre los vasos de precipitación, cuando se desea calentar un líquido sin que el volumen varíe apaciblemente. También como elemento de gran superficie para realizar evaporaciones de pequeños volúmenes. Suelen utilizarse
asimismo para pesar sólidos y recibir pequeñas cantidades de reactivos.
- Varilla de vidrio: puede ser maciza o hueca (vidrio fusible). La primera (agitador) sirve para mezclar o agitar sustancias, los extremos se redondean puliéndolos a la llama y se coloca a uno de ellos un trozo de 20-25 mm de tubo de goma para evitar rayar el material de vidrio y para orientar la caída de sustancias en un determinado lugar. La varilla hueca posee diferentes diámetros, es empleada en la conducción de gases y líquidos. Puede moldearse y servir como nexo entre los elementos de un aparato, suelen unirse mediante tubos de caucho que le permiten adquirir flexibilidad al aparato. También son empleados como tubos de desprendimiento.
- Embudo: Se utiliza para trasvasar líquidos de un recipiente a otro, como soporte de papel de filtro, etc. Tiene forma cónica en tubo desagüe, es importante que este último esté cortado en biset porque se agiliza la filtración. Puede ser de vástago corto o largo. Un embudo muy útil es el rizado o que presenta estrías, porque aumenta la superficie de contacto y acelera el proceso de filtración.
-Frasco erlenmeyer: Son de forma cónica y fondo plano, hay de diferentes formas y tamaños: de cuello estrello y cuello ancho. Pueden tener cuello esmerilado lo que les permite un cierre hermético en caso de trabajar con sustancias muy volátiles. También hay de cuello no
esmerilado Se utiliza en especial en técnicas volumétricas, por ejemplo titulaciones. Pueden utilizarse además diluciones o recoger un filtrado. También son usados para llevar a cabo evaporaciones más lentas por su forma cónica que actúa de superficie de reflujo.
- Refrigerante: Son utilizados para condensar vapores de una destilación, operaciones de reflujo y de extracción. Hay de diferentes tipos, con la finalidad de aumentar la superficie de contacto entre el vapor y el líquido refrigerante. Es necesario que al utilizar el refrigerante el extremo final del mismo toque la pared interior del recipiente a donde se va a colectar el condensado. En algunos casos y de acuerdo a las posibilidades económicas, se recomienda el uso de material esmerilado porque sus piezas son fácilmente adaptables para armar equipos que se emplean en los diversos procedimientos de laboratorio.
-Pesafiltro: se emplea para pesar fuera del contacto del aire. Sus dimensiones varían desde los 20mm.de ø hasta una altura de 100mm. Posee boca esmerilada y tapa.
también utilizado para traspasar líquidos. y ayudando a que el líquido sea vertido en el lugar que se desea.
- Frasco lavador de gases: Se fabrican de vidrio y como su nombre lo indica, tienen por objeto lavar y secar gases por medio de un líquido adecuado. El modo operatorio es el siguiente: los gases son introducidos en el frasco por medio de un tubo que termina a poca distancia del fondo, burbujea en un líquido adecuado, y salen purificados por otro tubo colocado en la parte superior del frasco.
-Balón volumétrico:
-Balón de destilación:
Sirve para calentar líquidos, cuyos vapores deben seguir un camino obligado, por lo cual cuentan con una salida lateral. Es utilizado para procesos de destilación. Se produce con
distintos grosores de vidrio para diferentes usos.
-Cristalizador:
Es utilizado en la evaporación de sustancias.
-Termómetro:
Es un instrumento fabricado de vidrio con escalas que sirve para medir temperaturas. Estos pueden medir las temperaturas en K, ºC, ºF y R. Hay distintos tipor de termómetros. Algunos
son de inmersión total, parcial o ajustable.
Podría definirse como un matraz Erlenmeyer con un tubo de desprendimiento o tabulador lateral. También sirve para realizar experimentos con agua, como destilación, recolección de gases en cubo hidroneumático (desplazamiento de volúmenes), filtraciones al vacío, etc.
MATERIALES DE MADERA:
- Gradillas:
Utensilio que sirve para colocar tubos de ensayo.
MATERIALES DE PORCELANA:
Cada vez es menos utilizado este material en la fabricación de utensilios o materiales de laboratorio debido a su alto peso y por tanto a su alta dificultad en el manejo. Una de las ventajas de la porcelana es su elevadísima resistencia térmica (muy estable a altas
temperaturas), por lo que su uso actual se limita a aquellos casos en los que la temperatura a la que debe ser sometido sobrepasa los 200 grados.
-Cápsula de porcelana:
-Crisol :
Permite el calcinamiento de las sustancias (más hondo que las cápsulas y menor diámetro) suelen tener tapa
-Crisol de capa filtrante:
Hay sustancias que no pueden ser filtradas por papel para ellas existen crisoles que poseen una capa de vidrio permeable capaz de retener las sustancias sólidas, lavándolos con undisolvente adecuado pueden usarse indefinidamente, estas capas filtrantes son de vidrio aglomerado y vienen con distintas porosidades.
-Crisol de Gooch:
- Triángulo de pipa:
Es un triángulo de alambre, cuyos lados están cubiertos de material refractario. Es sostén de los crisoles cuando estos se deben calentar se colocan sobre un trípode.
-Embudo de Buchner:
Son embudos de porcelana o vidrio de diferentes diámetros, en su parte interna se coloca un disco con orificios, en él se colocan los medios filtrantes. Se utiliza para realizar filtraciones al vacío.
-Mortero de porcelana con pistilo o
-Cuchara espátula:
Es una pieza aplanada, en un extremo posee una cucharilla y en el otro una punta de espátula. Se utiliza para extraer los reactivos en pequeñas cantidades de los respectivos frascos.
-Cápsula :
Pueden tener o no pico vertedor. Se utiliza para lograr la evaporación de una sustancia. Hay de varios tamaños. Suelen exponerse a fuego directo. Se utilizan para calentamientos superiores a 150ºC. Soportan temperaturas superiores a los 750ºC. También son empleados para ensayar reacciones con ácidos o ataques a metales. No cuando se quiere analizar sílice en una muestra.
-Desecador de vidrio con tapa y placa de porcelana:
Es un desecador de vacío, construido con material resistente de vidrio, encierra un ambiente seco o con un mínimo de humedad. Consta de un cuerpo y tapa esmerilada que con ayuda de grasa siliconada da un buen cierre. La muestra que se coloca en una capsula la que se sitúa sobre una placa de porcelana, debajo de esta se ubica el desecante o sustancia higroscópica que sea eficaz para eliminar toda la humedad presente en el interior del desecador. Los disolventes usados para el agua: son cloruro de calcio, ácido sulfúrico concentrado, gel de sílice y hidróxido de sodio. El ácido sulfúrico también es eficaz para el éter y el gel de sílice o
Debe luego ser conectado a una bomba de vacío. También existen desecadores idénticos al anterior pero que no poseen una tubuladura lateral para conectar a un equipo de vacío.
Material de hierro o bronce:
También llamado de sostén (y calentamiento). Cuando se quiere armar un aparato y se deben sostener las diferentes piezas que lo componen, y que generalmente son de vidrio, se utilizan aparatos de hierro, de bronce o de algunas aleaciones metálicas resistentes a los ataques químicos, como ser aleaciones con molibdeno. De estos materiales se fabrican soportes, trípodes, pinzas para balones, pinzas para refrigerantes, aros metálicos, etc.
- Soporte universal: También llamado soporte de bunsen, como su nombre lo indica, se lo utiliza para “soportar” aros y pinzas metálicas, está compuesto por un elemento de soporte (base plana, trípode o forma de L) y una varilla de hierro. En la varilla en forma vertical, se adaptan pinzas, agarraderas, nueces o aros metálicos, para sostener buretas o elementos que se requieran calentar y permite además la formación de los diferentes aparatos.
-Pinzas y agarraderas:
Permiten el sostén de los distintos elementos que componen un aparato. Varían en forma y tamaño. Existen para matraces y refrigerantes. Para crisoles o cápsulas para calentar y no se emplean para elementos de vidrio.
- Gradilla:
Se emplean para sostener los tubos de ensayo. Las más modernas son de acero inoxidable.
-Tela metálica con amianto:
La rejilla de amianto (material no inflamable) tejida en forma de red, está constituida por un conjunto de varillas metálicas, de poco grosor, y colocadas con escasa separación entre sí. El amianto ocupa el centro de la misma y evita el calentamiento excesivo de los elementos e impide que la llama llegue directamente al material de vidrio. La malla metálica permite la distribución homogénea del calor al ser conductor del mismo, evitando el calentamiento en un solo punto. Se colocan sobre los trípodes para soportar vasos de precipitado o frascos
-Trípode:
Se usan para sostener la tela metálica y para calentar elementos de base plana. Varían en diámetro y altura.
- Espátulas:
Se utilizan para extraer sólidos de los frascos, en pesadas, para mover y mezclar sólidos con líquidos. Deben estar siempre perfectamente limpias y secas. También hay de plástico, vidrio y acero inoxidable.
-Nuez:
Soporte separado de la pinza y sostén del mismo, que se coloca en el pie de hierro del soporte universal. Sirve para unir dos utensilios de forma perpendicular.
Se los fabrica de cerda y de distinto tamaño, según lo que se vaya a limpiar. El más común, es el empleado para los tubos de ensayo.
- Mortero de hierro:
Se emplean para triturar materiales duros tales como carburo de calcio.
-Pinza de Mohr:
Sirve para prensar y se colocan en los tubos de goma para evitar la salida del gas o líquido.
-Pinza fischer:
- Sacabocado:
Puede ser de hierro o bronce, empleado en la perforación de tapones de corcho o de goma. Posee diferentes diámetros.
-Lima:
Empleada para marcar o señalar material de vidrio que debe ser cortado.
- Mariposa:
Se coloca en la parte superior del mechero y sirve para distribuir la llama de manera uniforme y poder así calentar de manera uniforme todo el vidrio en la zona en que se va a efectuar el doblado.
-Cuchara de Combustión:
MATERIALES PARA ELEVAR LA TEMPERATURA:
Se utilizan métodos directos e indirectos.
Método directo implica la presencia de llama sobre el recipiente a calentar. Para llevar a cabo esto se utilizan los mecheros. Se emplean los mecheros a gas con entradas de aire regulables, de acuerdo a la temperatura que se desee obtener. Los más utilizados son:
- Mechero Bunsen:
Su temperatura oscila entre (800-900)ºC
- Mechero Mecker:
Su temperatura alcanzada oscila entre (1120-1140) ºC. La diferencia con el anterior es que presenta una placa cribada que da una mayor uniformidad de calor.
Es igual en aspecto que el Mecker, la única diferencia que posee es que en la parte inferior posee una válvula o aguja que permite regular el caudal de gas.
Método indirecto: Ausencia de llama, posee un elemento intermedio entre la llama y el objeto a calentar. Algunos tipos de calentamiento indirecto pueden ser:
- Plancha calefactora:
Es una superficie metálica calentada eléctricamente y que puede llegar a temperaturas entre 150-250ºC. Se utilizan en los casos que es necesario calentar algún líquido inflamable, evitando de esa forma el uso del mechero.
- Baño termostático :
Pueden ser de baja temperatura (agua) ó alta temperatura (arena).
A través de una serie de resistencias eléctricas se logra el calentamiento. Es comúnmente usada para solventes en los cuales la llama es perjudicial.
- Estufa:
Los objetos a calentar se colocan dentro de ella. Alcanzan temperaturas de hasta 250ºC; en su interior poseen un recubrimiento interno de acero inoxidable, detrás de estos posee
resistencias eléctricas para elevar la temperatura. Permiten regular la temperatura al valor deseado. Su principal función es lograr el secado de precipitados o sólidos en general.
OTRO TIPO DE MATERIAL:
Algunas veces cuando las necesidades así lo requieren, se utilizan para fabricar aparatos de laboratorio materiales como:
- Crisol de óxido de aluminio que resiste altas temperaturas.
- Crisol de carbono para trabajar en atmósfera reductora.
- Crisol capsula o tubo de cuarzo para resistir altas temperaturas o ser permeables a las radiaciones ultravioleta.
-Papel de filtro: Son fabricados de celulosa y con porosidad según el uso al cual se los destine, esto es, el material a filtrar es de grano grueso, medio o fino, el papel a utilizar será de poros gruesos, medianos o finos.
Existen de distintos diámetros y en láminas, también se los fabrica con residuo de ceniza fijo.
-Tapón : puede ser de goma o de corcho, se utilizan los mismos en algunos casos perforándolos para que puedan ser atravesados por tubos a través de los cuales pasan vapores, polvos o sustancias líquidas.
En algunos casos y para efectuar conexiones entre tubos de vidrio en
algún aparato se emplea tubo de goma, llamados comúnmente tubo
2.-Material volumétrico
En todo laboratorio encontramos gran variedad de material volumétrico pues la medición de volúmenes es práctica habitual.
El material volumétrico es aquel material destinado a la medición y transferencia exacta de volúmenes.
El diseño de este material es tal que pequeñas variaciones del volumen contenido, provocan grandes variaciones en su nivel.
En la mayoría de los casos el material volumétrico es de vidrio al ser más resistente a la dilatación por la temperatura, minimizándose de este modo la influencia de la temperatura en la medida.
Además de lo comentado debemos conocer lo siguiente:
Diseño: El material volumétrico es diseñado a una determinada temperatura, por lo general 20 ºC, debemos recordar que el volumen ocupado por una determinada masa de líquido varía con la temperatura por lo que variaciones acusadas en la temperatura del líquido a medir pueden conllevar un error en la medición.
Calibración: No todo el material volumétrico ha sido calibrado del mismo modo
distinguiéndose: instrumentos calibrados para verter e instrumentos calibrados para contener.
Error de paralaje: En el uso del material volumétrico debemos cuidar el error de paralaje para conseguir de este modo volúmenes exactos. Lo primero que debemos conocer es qué
-Matraz Erlenmeyer:
Es un frasco transparente de forma cónica con una abertura en el extremo angosto, generalmente prolongado con un cuello cilíndrico, que suele incluir algunas marcas.
Por su forma es útil para realizar mezclas por agitación y para la evaporación
controlada de líquidos; además, su abertura estrecha permite la utilización de tapones.
El matraz Erlenmeyer no se puede utilizar para medir sustancias, ya que es impreciso.
-Matraz Aforado:
Se emplea para medir con exactitud una cantidad de Volumen líquido.
Está hecha de vidrio y tiene por función trasvasar pequeñas cantidades de líquido, de un recipiente a otro, cuando no es necesario realizar mediciones. Su función es la misma que la de
un gotero.
-Pipeta graduada: Su función es medir un volumen exacto de líquido con bastante precisión, y trasvasarlo de un recipiente a otro.
-Probeta:
-Probeta graduada:
Este contenedor sirve para medir volúmenes líquidos.
-Bureta:
Este instrumento de laboratorio se utiliza en volumetría, un método químico que permite medir la cantidad de disolución necesaria para reaccionar exactamente con otra disolución y volumen conocidos. Se trata de un tubo de vidrio graduado, provisto de una llave en su parte
interior, que impide o permite el paso de la disolución a través de una punta.
-Vaso de precipitado:
.
4) Utensilios
El material que aquí se presenta se clasifico en aparatos y utensilios. Los aparatos se clasificaron de acuerdo a los métodos que estos utilizan en: Aparatos basados en métodos mecánicos y en aparatos basados en métodos electrométricos. Los utensilios a su vez se clasificaron de acuerdo a su uso en: Utensilios de sostén, utensilios de uso específico, utensilios volumétricos y en utensilios utilizados como recipientes o simplemente
"recipientes". Para facilitar la comprensión e identificación del instrumental de laboratorio esté se agrupo de acuerdo a su clasificación y de acorde a ello se va a ir detallando.
b. Utensilios de uso específico . Son utensilios que permiten realizar algunas operaciones específicas y sólo puede utilizarse.
c. Utensilios volumétricos . Son utensilios que permiten medir volúmenes de sustancias líquidas.
d. Aparatos. Son instrumentos que permiten realizar algunas operaciones específicas
a. Utensilios de sostén :
-Adaptador para pinza para refrigerante o pinza Holder:
Este utensilio presenta dos nueces. Una nuez se adapta perfectamente al soporte universal y la otra se adapta a una pinza para refrigerante de ahí se deriva su nombre. Están hechos de una aleación de níquel no ferroso.
-Anillo de hierro:
-Bornes:
Es un utensilio que permite sujetar cables o láminas para conexiones eléctricas. Están hechos de acero inoxidable
-Gradilla:
Utensilio que sirve para colocar tubos de ensayo. Este utensilio facilita el manejo de los tubos de ensayo.
-Pinzas para cápsula de porcelana:
Permiten sujetar cápsulas de porcelana.
-Pinzas para tubo de ensayo:
Permiten sujetar tubos de ensayo y si éstos se necesitan calentar, siempre se hace sujetándolos con estas pinzas, esto evita accidentes como quemaduras.
- Pinzas para vaso de precipitado:
Estas pinzas se adaptan al soporte universal y permiten sujetar vasos de precipitados.
-Soporte Universal:
Es un utensilio de hierro que permite sostener varios recipientes.
Es una tela de alambre de forma cuadrangular con la parte central recubierta de asbesto, con el objeto de lograr una mejor distribución del calor. Se utiliza para sostener utensilios que se van a someter a un calentamiento y con ayuda de este utensilio el calentamiento se hace uniforme.
- Triángulo de porcelana:
Permite calentar crisoles.
- Tripié:
b. Utensilios de uso específico
-Adaptadores tipo caimán:
Posee 20 cables de varios colores, con 16 alambres de 24 pulgadas de largo con piezas banana caimán y adaptadores para batería.
- Agitador de vidrio:
Están hechos de varilla de vidrio y se utilizan para agitar o mover sustancias, es decir, facilitan la homogenización.
- Alargadera de destilación:
-Aparato de destilación:
Consta de tres partes:
a) Un matraz redondo de fondo plano con salida de un lado con boca y tapón esmerilado.
b)Una alargadera de destilación con boca esmerilada que va conectada del refrigerante al matraz.
c) Refrigerante de serpentín con boca esmerilada.
Este aparato se utiliza para hacer destilaciones de algunas sustancias.
-Aparato de extracción SOXHLET:
Este aparato consta de 3 piezas:
a) Un matraz redondo fondo plano con boca esmerilada. b) Una camisa de extracción. Esta se ensambla al matraz. c) Refrigerante de reflujo.
- Baño maría cromado:
Es un dispositivo circular que permite calentar sustancias en forma indirecta. Es decir permite calentar sustancias que no pueden ser expuestas a fuego directo.
-Calorímetro:
Es un dispositivo que permite determinar el calor específico de algunas sustancias.
-Crisol de porcelana
-Cristalizador
(Utensilios explicados anteriormente)
-Cuba hidroneumática:
Es una caja cromada con saluda lateral. Es un utensilio que tiene 30 cm de largo por 10 cm de altura. Se utiliza para la obtención de gases por desplazamiento de agua.
- Cucharilla de combustión:
Es un utensilio que tiene una varilla de 50 cm de largo. Se utiliza para realizar pequeñas combustiones de sustancias.
-Desecador:
-Embudo de Buhner
- Embudo de polietileno
- Embudo de seguridad recto :
-Embudo de separación:
Es un embudo tiene la forma de un globo, existen en diferentes capacidades como: 250 ml, 500 ml. Se utiliza para separar líquidos inmiscibles.
- Embudo estriado de tallo corto y largo
Es un utensilio que permite filtrar sustancias los hay de: vidrio y de plástico.
-Escobillón para buretas :
-Escobillón para matraz aforado:
-Escobillón para tubo de ensayo:
-Manómetro abierto :
Este utensilio permite medir la presión de un gas.
-Matraz de destilación:
Son matraces de vidrio con una capacidad de 250 ml. Se utilizan junto con los refrigerantes para efectuar destilaciones.
- Matraz Kitasato:
Es un matraz de vidrio que presenta un vástago. Están hechos de cristal grueso para que resista los cambios de presión. Se utiliza para efectuar filtraciones al vacío.
-Mechero de bunsen:
-Mortero de porcelana con pistilo o mano
-Refrigerantes
-Retorta:
Es un dispositivo de vidrio que se utiliza para realizar destilaciones con algunas sustancias.
-Taladracorchos
-Termómetro
-Tubo de hule látex:
Permite realizar conexiones, es decir interconectar varios dispositivos.
-Tubo de Thiele:
Es un utensilio que se utiliza para determinar puntos de fusión.
- Tubos de desecación:
-Vasos de precipitados
- Vidrio de reloj
c .Utensilios volumétricos
-Bureta
-Matraz volumétrico
-Matraz balón
-Matraz Erlenmeyer
-Pipetas
-Probetas
-Frascos goteros
-Frascos reactivos
-Piseta
-Tubos de ensayo
C. Aparatos
-Balanza analítica:
Es un aparato que está basado en métodos mecánicos tiene una sensibilidad de hasta una diezmilésima de gramo.
- Balanza granataria:
-Agitador magnético:
Este aparato tiene un agitador magnético y por esta razón permite calentar sustancias en forma homogénea.
- Potenciometro. (Medidor de pH):
Es un aparato que permite medir que tan alcalina (básica) o ácida esta una sustancia.
- Mufla:
Es un aparato que permite desecar sustancias.
-Parrilla eléctrica:
4. Material específico de Hematología
-Matraces aforados
-Pipetas manuales
-Micropipetas
-Probetas
-Dispensadores automáticos
5. Limpieza del material
-Cepillo para tubos de ensayo :
Sirve para limpiar por dentro un tubo de ensayo
-Autoclave:
Una autoclave de laboratorio es un dispositivo que sirve para esterilizar material de laboratorio utilizando vapor de agua a alta presión y temperatura, evitando con las altas presiones que el agua llegue a ebullir a pesar de su alta temperatura. El fundamento de la autoclave es que coagula las proteínas de los microorganismos debido a la presión y temperatura.
Las autoclaves funcionan permitiendo la entrada ó generación de vapor de agua pero restringiendo su salida, hasta obtener una presión interna de 103 kPa, lo cual provoca que el vapor alcance una temperatura de 121 grados centígrados. Un tiempo típico de esterilización a esta temperatura y presión es de 15 a 20 minutos.
Las autoclaves más modernas permiten realizar procesos a mayores temperaturas y presionescon ciclos estándares a 134 grados centígrados a 200 kPa durante 5 minutos para esterilizar material metálico; llegando incluso a realizar ciclos de vacio para acelerar el secado del material esterilizado. El hecho de contener fluido a alta presión implica que las autoclaves deben ser de manufactura sólida, usualmente en metal, y que se procure construirlas totalmente herméticas.
Las autoclaves son ampliamente utilizadas en los laboratorios como una medida elemental de esterilización de material. Aunque cabe notar que debido al proceso involucra vapor de agua a alta temperatura, ciertos materiales no pueden ser esterilizados en autoclave, como el papel y muchos plásticos (a excepción del polipropeno).
6. El agua en el laboratorio
El agua es muy importante en los procesos de concentración, disolución y reacción química a la hora de preparar y utilizar los reactivos de los diferentes procedimientos metodológicos.
El agua es el líquido de mayor uso en los laboratorios clínicos. Existen diversos métodos de obtención de agua de buena calidad tales como la destilación y la deionización.
• Destilación. Técnica física de purificación en la que el agua se transforma en vapor que, tras condensar en un refrigerante apropiado, se recoge en un reservorio, dejando atrás las impurezas no volátiles (caso de sales).
• Desionización. Utilización de resinas de intercambio iónico. Estas resinas sintéticas eliminan las sales ionizadas contenidas en el agua sustituyendo sus cationes y aniones por,
respectivamente, protones e hidroxilos. La obtención de agua de elevada pureza (agua ultrapura) suele requerir varias etapas de purificación. A tal fin pueden hacerse destilaciones secuenciales, que dan como resultado agua bi o tridestilada, o hacer pasar al agua por sistemas múltiples de resinas y filtros apropiados.
LA SEGURIDAD EN EL LABORATORIO
1 CONCEPTO DE SEGURIDAD
El objetivo principal se dirige al estudio de la importancia del agua, así como sus aplicaciones tanto para la Bioquímica General como para la Medicina.
Podríamos definir la seguridad en el laboratorio como la situación carente de riesgos, o con un riesgo limitado que resulta del cumplimiento en un conjunto de normas y prácticas dictadas para lograr este fin.
En principio, el trabajo en un laboratorio no es peligroso por sí mismo, sin embargo, existe la posibilidad de que se produzcan accidentes; debido a la exposición a máquinas, sustancias químicas, radiaciones…todos estos elementos son factores potenciales de riesgo que pueden producir lesiones y enfermedades.
2 MEDIDAS GENERALES
NO CORRER EN LOS LABORATORIOS.
NO BLOQUEAR LA SALIDA O PASILLOS CON MÁQUINAS O CUALQUIER ELEMENTO QUE DIFICUTE LA CIRCULACIÓN.
NO DEJAR EQUIPOS FUNCIONANDO SOLO A MENOS QUE SE HAYAN TENIDO EN CUENTA LAS POSIBILIDADES DE CORRIMIENTO DE PARÁMETROS QUE PUEDAN RESULTAR PELIGROSOS, Y POR TANTO CONTEMPLADAS TODAS LAS MEDIDAS DE SEGURIDAD DEL CASO. ADEMÁS SE DEBE DAR AVISO A LOS RESPONSABLES DEL LABORATORIO.
ES RECOMENDABLE:
o Conocer la ubicación de los elementos de seguridad que haya en el laboratorio: matafuegos, alarmas, salidas de emergencia, etc.
o Mantener el orden y la limpieza. Cada persona es responsable de la zona que tiene asignada y todos lo somos de los lugares comunes.
o Trabajar de a dos, para ayudarse en caso de que ocurra un accidente.
o Vestir ropa cómoda y calzado con suela de goma.
3. Química.
Conceptos generales: 1. Materia y clasificación
La materia la podemos encontrar en la naturaleza en forma de sustancias puras y de mezclas.
Las sustancias puras son aquéllas cuya naturaleza y composición no varían sea cual sea su estado. Se dividen en dos grandes grupos: Elementos y Compuestos.
-Compuestos: Son sustancias puras que están constituidas por 2 o más elementos combinados en proporciones fijas. Los compuestos se pueden descomponer mediante procedimientos químicos en los elementos que los constituyen. Ejemplo: Agua, de fórmula H2O, está constituida por los elementos hidrógeno (H) y oxígeno (O) y se puede descomponer en ellos mediante la acción de una corriente eléctrica (electrólisis). Los compuestos se representan mediante fórmulas químicas en las que se especifican los elementos que forman el compuesto y el número de átomos de cada uno de ellos que compone la molécula.
Cuando una sustancia pura está formada por un solo tipo de elemento, se dice que es una sustancia simple. Ejemplo: ozono
2. Las mezclas
- Mezclas homogéneas: También llamadas Disoluciones. Son mezclas en las que no se pueden distinguir sus componentes a simple vista. Ejemplo: Disolución de sal en agua, el aire, una aleación de oro y cobre, etc.
- Mezclas heterogéneas: Son mezclas en las que se pueden distinguir a los componentes a simple vista. Ejemplo: Agua con aceite, granito, arena en agua, etc.
3. Elementos
- Elementos: Son sustancias puras que no pueden descomponerse en otras sustancias puras más sencillas por ningún procedimiento. Ejemplo: Todos los elementos de la tabla periódica: Oxígeno, hierro, carbono, sodio, cloro, cobre, etc. Se representan mediante su símbolo químico y se conocen 115 en la actualidad.
-El átomo es la menor fracción en que puede dividirse un elemento simple sin que pierda sus propiedades químicas y pudiendo ser objeto de una reacción química. Está formado por un conjunto de nucleones (protones y neutrones), situados en el núcleo, que concentra la casi totalidad de la masa atómica y a cuyo alrededor gira, en distintos orbitales, un número de electrones igual al de protones.
-Las moléculas son las partículas formadas por una agrupación ordenada y definida de átomos, que constituye la menor porción de un compuesto químico que puede existir en libertad.
Las moléculas sólo se hallan perfectamente individualizadas en los gases en estado de movimiento rectilíneo desordenado, en cuyo caso su interacción se limita a choques muy breves. En los líquidos, si bien las moléculas se desplazan libremente, existe un mayor contacto intermolecular. En los sólidos, las moléculas ocupan por lo general posiciones fijas en los nudos de redes cristalinas. Los agregados atómicos moleculares pueden ser polares o no polares. En el primer caso, las moléculas forman pequeños dipolos y es la atracción que se manifiesta entre éstos lo que causa la unión intermolecular. En las moléculas no polares, la unión es debida únicamente a las fuerzas de Van der Waals, que, por ser más débiles, corresponden a compuestos de bajo punto de fusión.
5. Masa atómica y mol
La unidad de masa atómica unificada o Dalton es una unidad de masa empleada en física y química, especialmente en la medida de masas atómicas y moleculares.
Está definida como la doceava parte (1/12) de la masa de un átomo neutro y no enlazado de carbono-12, en su estado fundamental eléctrico y nuclear,3 y su valor recomendado es el de 1,66 x10-23.
Un mol es la cantidad de sustancia que contiene el mismo número de unidades elementales (átomos, moléculas, iones, etc.) que el número de átomos presentes en 12 g de carbono 12.
Cuando hablamos de un mol, hablamos de un número específico de materia. Por ejemplo si decimos una docena sabemos que son 12, una centena 100 y un mol equivale a 6.022x 10. Este número se conoce como Número de Avogadro y es un número tan grande que es difícil imaginarlo.
6. Disoluciones y diluciones.
La disolución más sencilla está formada por la mezcla de dos componentes: el componente en mayor proporción se llama disolvente y el componente en menor proporción se llama soluto. Las disoluciones se nombran citando en primer lugar el soluto y en segundo lugar, el
disolvente. Ejemplo: sal en agua.
Cuando se trata de soluto y disolventes sólidos se suele emplear el término de mezcla
homogénea (no se pueden distinguir sus componentes) en lugar del término disolución, que se reserva para mezclas de sólido y líquido o líquido y líquido (las más utilizadas en Farmacia). La homogeneización es el proceso usado para conseguir que no se diferencien los
componentes de una disolución.
-CONCENTRACIÓN DE LAS DISOLUCIONES Y SU EXPRESIÓN :
-Unidades físicas de concentración:
Las unidades físicas de concentración están expresadas en función del peso y del volumen, en forma porcentual, y son las siguientes:
a) Porcentaje peso a peso (% P/P): indica el peso de soluto por cada 100 unidades de peso de la solución.
b) Porcentaje volumen a volumen (% V/V): se refiere al volumen de soluto por cada 100 unidades de volumen de la solución.
c) Porcentaje peso a volumen (% P/V): indica el número de gramos de soluto que hay en cada 100 ml de solución.
Para expresar la concentración de las soluciones se usan también sistemas con unidades químicas, como son:
a) Fracción molar : se define como la relación entre los moles de un componente (ya sea solvente o soluto) de la solución y los moles totales presentes en la solución).
b) Molaridad M = (número de moles de soluto) / (1 litro de solución)
c) Molalidad m = (número de moles de soluto) / (1 kilo de solvente)
d) Normalidad : La normalidad (N) es el número de equivalentes (eq-g) de soluto (sto) entre el volumen de la disolución en litros (L).
e) Expresiones en partes por millón : Esta expresión se utiliza para medir los elementos en cantidades muy pequeñas presentes en una
-TIPOS DE DISOLUCIONES :
Una disolución saturada es aquella en la que está disuelta la mayor cantidad posible de soluto a una cierta temperatura.
Una disolución sobresaturada es aquella que contiene tal cantidad de soluto que este precipita aunque sea soluble en el disolvente.
La solubilidad depende de la temperatura, de forma que, en general, a mayor temperatura, más cantidad de soluto admite la disolución.
Una dilución es una disolución de menor concentración que aquella de la que partimos. La disolución de partida se llama disolución madre.
La fórmula para calcular qué cantidad de solución madre y de agua se necesitan para preparar una dilución determinada es la siguiente:
Vi X Ci = Vf X Cf
El subíndice i indica la disolución inicial, la más concentrada; el subíndice F significa disolución final, la menos concentrada o diluida. Así, tenemos:
Vi=volumen de la disolución madre necesario.
Ci=concentración de la disolución madre.
Vf=volumen que se desea preparar de la disolución final o diluida.
Cf=concentración de la disolución final o diluida.
Otra forma de expresar una dilución de una disolución es mediante una fracción, siendo el denominador B la cantidad total de disolución que vamos a preparar y el numerador A, la cantidad de la disolución madre que hay que coger. Así:
