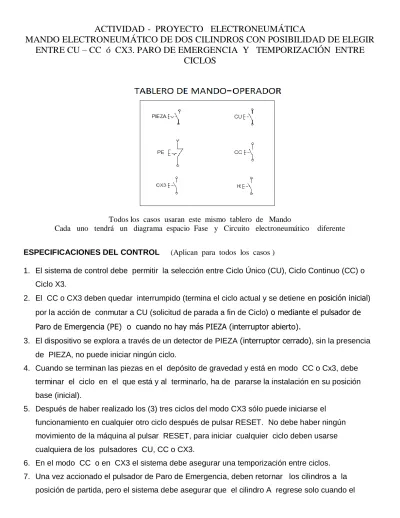

ACTIVIDAD - PROYECTO ELECTRONEUMÁTICA MANDO ELECTRONEUMÁTICO DE DOS CILINDROS CON POSIBILIDAD DE ELEGIR
ENTRE CU – CC ó CX3. PARO DE EMERGENCIA Y TEMPORIZACIÓN ENTRE CICLOS
Todos los casos usaran este mismo tablero de Mando
Cada uno tendrá un diagrama espacio Fase y Circuito electroneumático diferente
ESPECIFICACIONES DEL CONTROL (Aplican para todos los casos )
1. El sistema de control debe permitir la selección entre Ciclo Único (CU), Ciclo Continuo (CC) o Ciclo X3.
2. El CC o CX3 deben quedar interrumpido (termina el ciclo actual y se detiene en posición inicial) por la acción de conmutar a CU (solicitud de parada a fin de Ciclo) o mediante el pulsador de Paro de Emergencia (PE) o cuando no hay más PIEZA (interruptor abierto).
3. El dispositivo se explora a través de un detector de PIEZA (interruptor cerrado), sin la presencia de PIEZA, no puede iniciar ningún ciclo.
4. Cuando se terminan las piezas en el depósito de gravedad y está en modo CC o Cx3, debe terminar el ciclo en el que está y al terminarlo, ha de pararse la instalación en su posición base (inicial).
5. Después de haber realizado los (3) tres ciclos del modo CX3 sólo puede iniciarse el funcionamiento en cualquier otro ciclo después de pulsar RESET. No debe haber ningún movimiento de la máquina al pulsar RESET, para iniciar cualquier ciclo deben usarse cualquiera de los pulsadores CU, CC o CX3.
6. En el modo CC o en CX3 el sistema debe asegurar una temporización entre ciclos.
7. Una vez accionado el pulsador de Paro de Emergencia, deben retornar los cilindros a la posición de partida, pero el sistema debe asegurar que el cilindro A regrese solo cuando el
cilindro B lo haya hecho completamente. Debiendo quedar al final los dos cilindros retraídos en su posición inicial.
8. Es decir primero verifica el retorno del cilindro B y después el retorno del cilindro A.
9. Al finalizar las acciones que produce el accionamiento del Interruptor de PE, no debe quedar ningún relee activado y tampoco se debe realizar ninguna acción (no se permite activar relevos si PE está accionado /abierto).
10. Al desenclavar el interruptor de PE (retornar a su posición original /cerrado) , no debe activarse ningún relee.
11. Al accionarse el interruptor de PE , debe desactivar los modos de funcionamiento de Ciclo continuo o Ciclo X3.
12. Si está en el modo CX3 , al accionarse el interruptor de PE debe resetear el contador (Número de ciclos).
EN OTRAS PALABRAS APLIQUE AL CIRCUITO ELECTRONEUMÁTICO Y DIAGRAMA ESPACIO FASE ASIGNADO LAS MISMAS CONDICIONES DE OPERACIÓN A ESTE CASO , LAS CUALES TAMBIEN ESTAN RESUMIDAS EN LOS SIGUIENTES VIDEOS
Actividad: en este enlace https://youtu.be/oNHMFWXVHzY se explica la “METODOLOGÍA DE CIRCUITO ELECTRONEUMÁTICO CU #1”
Actividad: Observa el video : CIRCUITO ELECTRONEUMATICO ESTAMPADORA CICLO UNICO #1
https://youtu.be/FSmVm3zxH6A correspondiente al ciclo único Ladder
Actividad: en este enlace https://youtu.be/h4EtyinHUYU se explica la “METODOLOGÍA DE CIRCUITO ELECTRONEUMÁTICO CC #2”
Actividad: en este enlace https://youtu.be/Zr18ir-KFzI se explica la “METODOLOGÍA DE CIRCUITO ELECTRONEUMÁTICO CX3 #3”
Actividad: en este enlace https://youtu.be/n-OvsZigj-g se explica la “METODOLOGÍA DE CIRCUITO ELECTRONEUMÁTICO PE #4”
INDICACIONES GENERALES
1) Simule el circuito en el software Fluid Sim P V4.2.
2) Dele el nombre al circuito de la siguiente manera “ Caso x Nombre de Est 1 - Est2”
(siendo x el número del caso asignado).
3) La actividad es en grupos de 2 y debe estar bien identificada (CASO X EST1 - EST2) y cada estudiante debe subirla en forma independiente.
4) Realicen el circuito con válvulas electroneumáticas 5/2 monoestables o biestables según sea el caso asignado.
5) Use temporizaciones de 2 segundos.
6) Todos los casos son diferentes y además tienen válvulas diferentes
7) Agreguen Diagrama de Estado (State Diagrame) (Espacio Fase) , configuren colores AZUL y ROJO , grosor de línea (THICK), Autoajuste automático, quiten el amortiguamiento a los cilindros (quitar CUSHIONING)
8) Usen hoja de trabajo grande en el software (Archivo/medidas para dibujar hoja grande US E: 34 x 44” ) (File/Drawing Size US E: 34 x 44” )
9) Incluyan el Diagrama de Estado y Tablero de mando
10) El circuito electroneumático simulado deben subirlo al Aula virtual hasta la fecha programada en el AULA (No se aceptará envío por otro medio).
11) ANTES DE SUBIR EL ARCHIVO AL AULA FAVOR VERIFICAR EL CUMPLIMIENTO DE LAS INDICACIONES
12) Todas las indicaciones sobre la presentación del circuito son susceptibles de calificación (ARCHIVO QUE NO CUENTE CON LAS ESPECIFICACIONES ANTERIORES, NO SERÁ REVISADO). Es decir TODA INDICACION SOBRE LA FORMA DE PRESENTACIÓN DE LA ACTIVIDAD TAMBIEN SERÁN TENIDA EN CUENTA EN LA CALIFICACIÓN
PROYECTOS POR GRUPOS DE 2 ESTUDIANTES GRUPO - CASO 1
Diagrama Espacio - Fase Circuito Electroneumático
GRUPO - CASO 2
Diagrama Espacio - Fase Circuito Electroneumático
GRUPO - CASO 3
Diagrama Espacio - Fase Circuito Electroneumático
GRUPO - CASO 4
Diagrama Espacio - Fase Circuito Electroneumático
Circuito de control eléctrico
GRUPO - CASO 5
Diagrama Espacio - Fase Circuito Electroneumático
GRUPO - CASO 6
Diagrama Espacio - Fase Circuito Electroneumático
GRUPO - CASO 7
Diagrama Espacio - Fase Circuito Electroneumático
GRUPO - CASO 8
Diagrama Espacio - Fase Circuito Electroneumático
GRUPO - CASO 9
Diagrama Espacio - Fase Circuito Electroneumático
GRUPO - CASO 10
Diagrama Espacio - Fase Circuito Electroneumático
GRUPO - CASO 11
Diagrama Espacio - Fase Circuito Electroneumático
GRUPO - CASO 12
Diagrama Espacio - Fase Circuito Electroneumático
GRUPO - CASO 13
Diagrama Espacio - Fase Circuito Electroneumático
GRUPO - CASO 14
Diagrama Espacio - Fase Circuito Electroneumático
GRUPO - CASO 15
9 Elaborado por Ing. Jovanny R Duque
Diagrama Espacio - Fase Circuito Electroneumático
GRUPO - CASO 16
Diagrama Espacio - Fase Circuito Electroneumático
GRUPOS DE 2 ESTUDIANTES
ELECTRONEUMÁTICA – ELECTROHIDRÁULICA
VIDEOS DE APOYO :
CIRCUITO ELECTRONEUMÁTICO MÉTODO INTUITIVO https://youtu.be/7336HAfi3k0
CIRCUITO ELECTRONEUMÁTICO 2 CILINDROS https://youtu.be/1-
HDjBVc84Y
10 Elaborado por Ing. Jovanny R Duque
PRÁCTICAS EN BANCO ELECTRONEUMÁTICO CON 2 CILINDROS https://youtu.be/C-FOWSVr6nA
https://play.google.com/books/s/287384836109/ebooks
https://mega.nz/folder/6k8zCSbA#6wxiPJaCYz_KpBViHmGrGQ
VIDEO DE APOYO :
ELECTRO NEUMÁTICA-HIDRÁULICA Aprende desde cero los fundamentos de electroneumática, apoyado en simulaciones con el software Fluid Sim
https://youtube.com/playlist?list=PLHTERkK4EZJqLulufruqo6rI99i-sSwjl
VIDEO DE APOYO :
METODOLOGÍA PASO A PASO PARA REALIZAR CIRCUITOS
ELECTRONEUMÁTICOS EN LADDER Realiza la simulación de un circuito electroneumático complejo paso a paso y siguiendo una metodología.
https://youtube.com/playlist?list=PLHTERkK4EZJrSElocHbXzjzLjKXq8RjIV
VIDEO DE APOYO :
CIRCUITO ELECTRONEUMÁTICO COMPLETO CON UN CILINDRO CON MULTIPLES CONDICIONES DE OPERACIÓN
https://youtu.be/8UsNg5HAqt0
