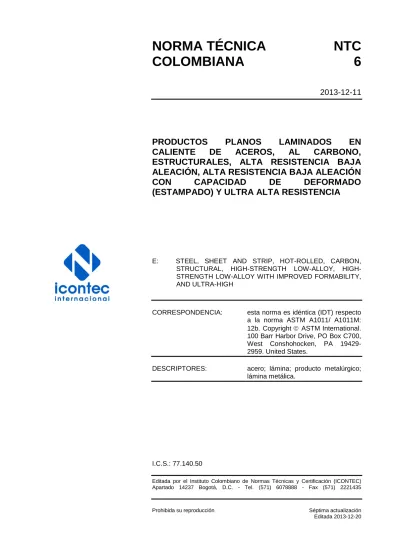

NORMA TÉCNICA
NTC
COLOMBIANA
6
2013-12-11
PRODUCTOS
PLANOS
LAMINADOS
EN
CALIENTE
DE
ACEROS,
AL
CARBONO,
ESTRUCTURALES, ALTA RESISTENCIA BAJA
ALEACIÓN, ALTA RESISTENCIA BAJA ALEACIÓN
CON
CAPACIDAD
DE
DEFORMADO
(ESTAMPADO) Y ULTRA ALTA RESISTENCIA
E: STEEL, SHEET AND STRIP, HOT-ROLLED, CARBON, STRUCTURAL, STRENGTH LOW-ALLOY, HIGH-STRENGTH LOW-ALLOY WITH IMPROVED FORMABILITY, AND ULTRA-HIGH
CORRESPONDENCIA: esta norma es idéntica (IDT) respecto a la norma ASTM A1011/ A1011M: 12b. Copyright ASTM International. 100 Barr Harbor Drive, PO Box C700, West Conshohocken, PA 19429-2959. United States.
DESCRIPTORES: acero; lámina; producto metalúrgico; lámina metálica.
I.C.S.: 77.140.50
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
Prohibida su reproducción Séptima actualización Editada 2013-12-20
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 6 (Séptima actualización) fue ratificada por el Consejo Directivo de 2013-12-11.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 106 Productos laminados.
ACERÍAS PAZ DEL RIO ACESCO
FANALCA
SIDENAL TERNIUM
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ACERO 50
ACERO ESTRUCTURAL DE COLOMBIA LTDA. -ACERAL-
ASOCIACIÓN COLOMBIANA DE INGENIEROS -ACIEM-
ASOCIACIÓN NACIONAL DE EMPRESARIOS -ANDI-
COMPAÑIA GENERAL DE ACEROS
CONSORCIO METALURGICO NACIONAL LTDA.
CORPORACIÓN DE ACERO CORPACERO MARCO Y ELIECER SREDNI & CÍA.
ELEMENTOS ESTRUCTURALES LTDA. EMPRESAS PÚBLICAS DE MEDELLÍN ENGICAST LTDA.
ESCUELA COLOMBIANA DE INGENIERÍA ESTRUCTURAS CENO DE ANTIOQUIA S.A. FABRICACIONES ELECTROMECÁNICAS -FEM- FAJOBE FEDERACIÓN NACIONAL DE COMERCIANTES -FENALCO- FERRASA S.A. GERDAU -DIACO- HB SADELEC INDUSTRIAS CENO LAMINADOS Y DERIVACIÓN
MINISTERIO COMERCIO, INDUSTRIA Y TURISMO
MULTIHERRAJES PERFILAMOS S.A. POLYUPROTEC
PRODUCTORA DE ALAMBRES COLOMBIANOS S.A. -PROALCO-
SERVICIO NACIONAL DE APRENDIZAJE -SENA-
SIDERURGICA DE CALDAS SIDERÚRGICA DEL NORTE
SUPERINTENDENCIA DE INDUSTRIA Y COMERCIO SUPERINTENDENCIA DE SERVICIOS PÚBLICOS UNIVERSDAD LIBRE UNIVERSIDAD AUTÓNOMA DE BUCARAMANGA
UNIVERSIDAD AUTÓNOMA DE COLOMBIA UNIVERSIDAD AUTÓNOMA DE OCCIDENTE UNIVERSIDAD DE LOS ANDES
UNIVERSIDAD DEL VALLE UNIVERSIDAD NACIONAL
UNIVERSIDAD TECNOLÓGICA DE PEREIRA
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC 6 (Séptima actualización)
RESUMEN
CONTENIDO Página 1. OBJETO ... 1 2. REFERENCIAS NORMATIVAS ... 1 3. TERMINOLOGÍA ... 2 3.1 DEFINICIONES ... 23.2 DEFINICIONES DE TÉRMINOS ESPECÍFICOS DE ESTA NORMA ... 2
4. CLASIFICACIÓN ... 2
5. INFORMACIÓN INCLUIDA EN LAS ÓRDENES DE COMPRA ... 3
6. REQUISITOS GENERALES DE DESPACHO ... 4
7. COMPOSICIÓN QUÍMICA ... 4
8. PROPIEDADES MECÁNICAS ... 5
8.1 CS Y DS ... 5
8.2 SS, HSLAS, HSLAS-F y UHSS ... 5
9. ACABADO Y APARIENCIA ... 10
9.1 ACABADO SUPERFICIAL ... 10
9.2 ACEITADO ... 13
9.3 BORDES ... 13
NORMA TÉCNICA COLOMBIANA
NTC 6 (Séptima actualización)
RESUMEN
Página
11. CERTIFICACIÓN ... 13
12. MARCADO DEL PRODUCTO ... 13
13. DESCRIPTORES ... 14
DOCUMENTO DE REFERENCIA ... 17
APÉNDICES (Información no obligatoria) ... 15
TABLAS Tabla 1. Composición química para productos planos de acero laminados en caliente. Designaciones CS y DS. ... 6
Tabla 2. Composición química para productos planos laminadas en caliente, designaciones SS, HSLAS, HSLAS-F y UHSS ... 7
Tabla 3. Rangos típicos de propiedades mecánicas. (No-obligatorios) Para productos planos de acero laminados en caliente, designaciones CS y DS ... 9
Tabla 4. Propiedades mecánicas requeridas. Productos planos de acero laminado en caliente, designaciones SS, HSLAS, HSLAS-F y UHSS ... 11
NORMA TÉCNICA COLOMBIANA
NTC 6 (Séptima actualización)
RESUMEN
1 de 17
PRODUCTOS PLANOS LAMINADOS EN CALIENTE DE ACEROS, AL CARBONO, ESTRUCTURALES, ALTA RESISTENCIA BAJA ALEACIÓN, ALTA RESISTENCIA BAJA ALEACIÓN CON CAPACIDAD DE DEFORMADO (ESTAMPADO) Y
ULTRA ALTA RESISTENCIA
1. OBJETO
1.1 Esta norma cubre los productos planos laminados en caliente de aceros, al carbono, estructurales, alta resistencia baja aleación, alta resistencia baja aleación con capacidad de deformado (estampado) y ultra alta resistencia en bobinas (rollos) y láminas.
1.2 Los productos planos de acero laminado en caliente están disponibles de acuerdo con las designaciones listadas en el numeral 4.1.
1.3 Esta norma no es aplicable al acero cubierto por la NTC 5 (ASTM A635/A635M).
1.4 Los valores establecidos ya sea en sistema internacional (SI) de unidades o unidades libra - pulgada se deben considerar como normativos en forma separada. Los valores en cada sistema no son exactamente equivalentes. Por lo tanto, cada sistema se debe utilizar independientemente uno del otro. Combinar los valores de estos dos sistemas puede dar resultados no-conformes con esta norma.
2. REFERENCIAS NORMATIVAS
Los siguientes documentos normativos referenciados son indispensables para la aplicación de este documento normativo. Para referencias fechadas, se aplica únicamente la edición citada. Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección).
NTC 5, Siderurgia. Láminas y flejes de gran espesor, de acero al Carbono laminado en caliente. (ASTM A 635/A 635M).
NTC 7, Siderurgia. Requisitos generales para laminas de acero al Carbono y de alta resistencia baja aleación laminado en caliente y en frío. (ASTM A568/A568M)
NTC 3466, Siderurgia. Flejes de acero al Carbono, de alta resistencia y baja aleación, laminados en caliente. Requisitos generales. (ASTM A749/A749M)
NTC 3353, Siderurgia. Definiciones y métodos para los ensayos mecánicos de productos de acero. (ASTM A370).
NORMA TÉCNICA COLOMBIANA
NTC 6 (Séptima actualización)
RESUMEN
2
ASTM E18, Test Methods for Rockwell Hardness of Metallic Materials.
3. TERMINOLOGÍA 3.1 DEFINICIONES
Para las definiciones de otros términos usados en esta norma se debe utilizar la terminología de la norma ASTM A941.
3.2 DEFINICIONES DE TÉRMINOS ESPECÍFICOS DE ESTA NORMA
3.2.1 Envejecimiento. Pérdida de ductilidad con un incremento en la dureza, resistencia a la fluencia y resistencia a la tracción, que ocurre cuando el acero ha sido ligeramente trabajado en frío (como endurecimiento por laminación) y se almacena durante algún tiempo.
3.2.1.1 Comentario. El envejecimiento también incrementa la tendencia a la formación de marcas superficiales de deformación localizadas (acanaladuras o estrías).
3.2.2 Control de Inclusiones. El proceso de reducir la fracción en volumen de inclusiones o modificar la forma de las inclusiones para mejorar la capacidad de deformación, la soldabilidad y la maquinabilidad.
3.2.2.1 Comentario. Las inclusiones, especialmente aquellas alargadas durante los procesos de laminado, crean las condiciones para inicio o propagación de grietas cuando el material es estirado, doblado o ambos durante la fabricación de una pieza. Los efectos adversos de las inclusiones se minimizan mediante la reducción del contenido de tales inclusiones en el acero o por la alteración de la forma de las inclusiones, a través de adiciones durante el proceso de fabricación del acero que cambia la forma alargada de las inclusiones hasta una forma pequeña que tiene menos afectación, inclusiones globulares bien dispersas o ambas.
3.2.3 Estabilización. La adición de uno o más elementos formadores de carburos o nitruros o ambos, como Titanio y niobio (columbio), para controlar el nivel de Carbono o Nitrógeno intersticial en el acero.
3.2.2.1 Comentario. La estabilización incrementa la formabilidad del acero y la resistencia al envejecimiento.
3.2.4 Desgasificación al vacío. Es un proceso de refinado del acero líquido en que este se expone a un vacío como parte de una técnica especial para remover impurezas o para decarburar el acero.
NORMA TÉCNICA COLOMBIANA
NTC 6 (Séptima actualización)
RESUMEN
3
