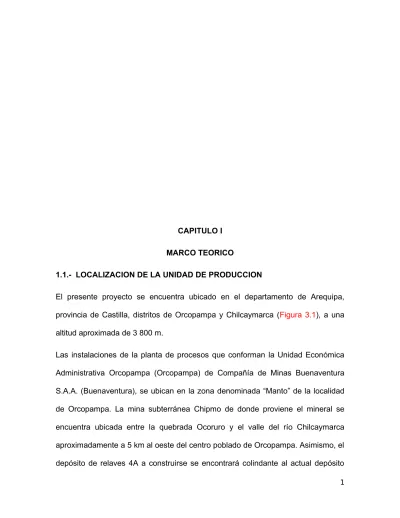

CAPITULO I MARCO TEORICO
1.1.- LOCALIZACION DE LA UNIDAD DE PRODUCCION
El presente proyecto se encuentra ubicado en el departamento de Arequipa, provincia de Castilla, distritos de Orcopampa y Chilcaymarca (Figura 3.1), a una altitud aproximada de 3 800 m.
Las instalaciones de la planta de procesos que conforman la Unidad Económica Administrativa Orcopampa (Orcopampa) de Compañía de Minas Buenaventura S.A.A. (Buenaventura), se ubican en la zona denominada “Manto” de la localidad de Orcopampa. La mina subterránea Chipmo de donde proviene el mineral se encuentra ubicada entre la quebrada Ocoruro y el valle del río Chilcaymarca aproximadamente a 5 km al oeste del centro poblado de Orcopampa. Asimismo, el depósito de relaves 4A a construirse se encontrará colindante al actual depósito
de relaves 4, sobre la margen izquierda del río Orcopampa y el depósito de relaves 5 se encuentra en la zona denominada Misahuanca a una distancia aproximada de 5,1 km de la zona de Manto.
1.2.- DESCRIPCIÓN DEL ÁREA DEL PROYECTO
Orcopampa cuenta con dos zonas industriales, Chipmo y Manto. La zona industrial Manto es la más antigua, en ella se encuentra la planta de procesos; en la zona industrial Chipmo se encuentra la mina Chipmo, la cual es una mina en producción (zonas Nazareno y Prometida).
Orcopampa cuenta también con la mina Poracota, la cual es una mina cuyo mineral es tratado en la planta de proceso de Orcopampa y cuyo EIA respectivo fue aprobado mediante R.D. N° 264-2007-MEM/AAM, para una capacidad de 1 200 TMSD. cuyas actividades se centran en la ampliación del centro minero y que se resumen en:
• Incremento en la extracción de mineral de Chipmo (de 1 250 a 2 800 TMSD)
• Transporte de mineral y desmonte desde la mina Chipmo hacia la planta de procesos y el futuro depósito de desmonte
• Ampliación de la capacidad instalada de la planta de procesos de 1 800 a 4 000 TMSD para procesar el mineral proveniente de Chipmo y Poracota (éste último ya cuenta con un EIA aprobado para la explotación y transporte del mineral mediante R.D. N° 264- 2007-MEM/AAM),
• Instalaciones relacionadas como el depósito de desmonte, depósito de suelo orgánico, sistema de conducción de relaves y recirculación de agua hacia la planta de procesos y relleno sanitario.
A la fecha, se estima que las reservas, recursos inferidos y potenciales de Orcopampa, ascienden a 7 737 101 TMSD, por lo que la producción se incrementará en forma progresiva hasta alcanzar las 2 800 TMSD en la mina Chipmo y 1 200 TMSD e la mina Poracota.
El transporte del mineral proveniente de Chipmo, se efectuará con volquetes de 25 TM de capacidad (una distancia aproximada de 6,0 km) hacia Manto, donde se encuentra la planta de procesos. El mineral extraído de Poracota será trasladado hacia la planta de procesos en volquetes de 25 TM de capacidad, con una frecuencia de hasta 60 viajes/día, a una distancia aproximada de 22,4 km, de acuerdo con lo señalado en el EIA aprobado para dicha mina.
La capacidad actual de la planta de procesos es de 1 800 TMSD, la cual trabaja con mineral de Chipmo (1 250 TMSD) y Poracota (550 TMSD). El incremento del tratamiento del mineral de Chipmo, para la recuperación de Au/Ag, se realizará con leyes de cabeza de 19,8 g/t Au y 7,7 g/t Ag y obtener recuperaciones de 95,5% para el Au y 65,0% para Ag. El incremento del tratamiento del mineral proveniente de Poracota, para la recuperación de Au/Ag, se realizará con leyes de cabeza de 10,5 g/t Au y 4,0 g/t Ag y obtener recuperaciones de 80% para Au y 65% para Ag.
El tiempo de operación del proyecto, con las reservas descritas se estima en 10 años (BISA, 2009). El arreglo general de las futuras instalaciones, se presentan en la Figura 5.1.
1.3.- SITUACIÓN ACTUAL DE ORCOPAMPA
Orcopampa, actualmente cuenta con dos zonas en su operación:
• CHIPMO
Actualmente la producción de Chipmo proviene de tajeos ubicados en diferentes niveles (3 540, 3 490, 3 390, 3 340 y 3 290) de las áreas Nazareno y Prometida. El método de explotación es por Corte y Relleno Ascendente Mecanizado y Convencional. La mina cuenta con 10 niveles a la fecha. Se trabajan diversas zonas, entre las que destacan Nazareno y Prometida, entre otras. La bocamina principal se encuentra en el nivel 3 800; el nivel más profundo actualmente está en la cota 3 230. La profundización de la mina continuará durante esta etapa hasta el nivel 2 990. El ciclo de minado comprende diversas actividades como: perforación, voladura, ventilación, limpieza, sostenimiento, transporte de mineral y relleno. Del total de desmonte generado, el 72% se utiliza como relleno de los tajeos y el 28% es izado por el pique Nazareno y transportado al depósito de desmonte de superficie, el cual se encuentra en la zona Chipmo y ocupa un área de 2,75 ha, con una capacidad final proyectada de 190 000 mP3. Fue construido con geomembrana y capa impermeabilizante de arcilla para almacenar el material de desmonte de mina en condiciones seguras de estabilidad física y química. Este depósito fue diseñado por la empresa DCR S.A.C y autorizado por la Dirección
General de Minería (DGM) y la Dirección General de Asuntos Ambientales Mineros (DGAAM) del MINEM mediante la modificación del Plan de Manejo Ambiental de Orcopampa (R.D. N° 209-2009-MEM/AAM).
• PORACOTA
Como se ha mencionado, la mina Poracota cuenta con un EIA aprobado para un nivel de producción de 1 200 TMSD y transporte, en el cual se incluyeron los componentes necesarios para la realización de aquellas actividades. Lo descrito a continuación ha sido extraido del EIA del Proyecto Poracota, presentado por AMEC en el 2006 y aprobado por R.D. N° 264- 2007-MEM/AAM.
Poracota se encuentra ubicada a aproximadamente a 32 km por carretera de Orcopampa, y actualmente se extraen 550 TMSD de mineral, esperando alcanzar las 1 200 TMSD en los próximos años. El mineral es transportado hacia la planta de procesos en volquetes de 25 TM de capacidad, por dicha ruta.
El método de minado también es subterráneo; la extracción de mineral se realiza a través de los niveles 4600 y 4 720, el desmonte se utiliza como relleno de mina; el remanente es almacenado en el depósito de desmonte principal, el cual se encuentra encapsulado y contará con una capacidad de almacenamiento total de 1 170 902 m³ (aproximadamente 2,24 MTM).
El sistema de tratamiento de agua de mina para el nivel 4 720 cuenta con tres pozas dispuestas en serie, que en su conjunto almacenan un volumen de 1 000 mP3Py permiten tratar un caudal máximo de 160 L/s. Según el EIA aprobado (AMEC en el 2006), el efluente (luego del tratamiento) cumple con los LMP de la
R.M, N° 011-96-EM/VMM, (límites máximos permisibles para efluentes líquidos para actividades minero-metalúrgicas), siendo luego vertido a la quebrada Huamanihuayta.
El depósito de almacenamiento de suelo orgánico, o “top soil”, cubre un área total aproximada de 2,9 ha con una altura máxima de 3 m y un talud de 3H:1V. Dicho depósito cuenta con cunetas para el manejo de la escorrentía en los meses de lluvia. El material es mantenido y usado en la revegetación progresiva del área perturbada.
Poracota cuenta con instalaciones auxiliares para uso de contratistas, comedor, vestidores, entre otras. El agua para uso doméstico se transporta desde Orcopampa diariamente (17 300 L/día). La demanda de agua en la mina es de 5 L/s. También se cuenta con un sistema de tratamiento de los efluentes domésticos a través de un pozo séptico con su respectivo pozo de percolación.
El polvorín principal se encuentra ubicado dentro de la mina a aproximadamente 75 m de la bocamina del nivel 4 785. Se cuenta con otros polvorines, todos los cuales cumplen los requerimientos establecidos en el D.S Nº 019-71-IN, Reglamento de Control de Explosivos de Uso Civil y las recomendaciones establecidas por la referida institución, además de contar con autorización de la Dirección General de Control de Servicios de Seguridad, Control de Armas, Munición y Explosivos de Uso Civil (DICSCAMEC) del Ministerio del Interior.
El abastecimiento de energía se realiza mediante una línea de transmisión de 66 kV desde la subestación de Huancarama.
• PLANTA
En la zona industrial Manto, donde se encuentra la planta de tratamiento de mineral, se realizan dos procesos, de acuerdo con lo que se describe a continuación.
1.3.-.LINEA BASE
A continuación se presenta la línea base ambiental del área en donde se emplazará el Proyecto Depósitos de Relaves 4 A. Se han incluido dentro de esta caracterización, áreas aledañas que no necesariamente se encuentran dentro del área de influencia del proyecto. Tanto el área de influencia directa (AID) como el área de influencia indirecta (AII) del proyecto
1.3.1 AMBIENTE FÍSICO
1.3.1.1 UBICACIÓN
El proyecto se encuentra ubicado en el departamento de Arequipa, provincia de Castilla, distritos de Orcopampa y Chilcaymarca (Figura 3.1), a una altitud aproximada de 3 800 m.
Las instalaciones de la planta de procesos que conforman la Unidad Económica Administrativa Orcopampa de Compañía de Minas Buenaventura S.A.A. (CMB), se ubican en la zona denominada Manto de la localidad de Orcopampa.
La mina subterránea Chipmo de donde proviene la mayor parte del mineral que será procesado en la planta, se encuentra ubicada entre la quebrada Ocoruro y el valle del río B Chilcaymarca aproximadamente a 5 km al oeste del centro poblado de Orcopampa.
Asimismo, el depósito de relaves 4A a construirse se encontrará colindante al actual depósito de relaves 4, sobre la margen izquierda del río Orcopampa y el depósito de relaves 5 se encuentra en la zona denominada Misahuanca a una distancia aproximada de 5,1 km de la planta de procesos.
1.3.1.2 CLIMA Y METEOROLOGÍA
Para la caracterización climática del área de estudio, se consideró principalmente, la información de los registros de la estación meteorológica Manto, operada por CMB. Dicha estación se encuentra ubicada en las inmediaciones de la planta de procesos a 3 800 m de altitud. Los valores registrados en forma horaria y automática por la estación son: temperatura del aire, humedad relativa, precipitación, evaporación, velocidad y dirección del viento y radiación neta.
De acuerdo con los registros de la estación Manto, el área de estudio presenta una temperatura mensual media entre 5,4°C y 8,9°C, sin una variación anual significativa y con una temperatura promedio anual de 7,4°C. La humedad atmosférica varía entre 30 y 75% como valores promedio durante el año, con el valor promedio máximo en el mes de febrero y el mínimo en el mes de julio. El valor de humedad promedio a lo largo del periodo de registro es de 48%.
La información de la estación Manto ha registrado un promedio anual para la velocidad del viento de 1,9 m/s con una dirección predominante suroeste (SO). 1.3.1.3 CALIDAD DEL AIRE
C omo parte del estudio de calidad de aire se realizó una determinación de las concentraciones de material particulado y gases en el área del proyecto,
basándose en registros de monitoreos mensuales realizados por CMB en dos puntos y muestreos realizados por Corplab Perú S.A.C. (Corplab) en mayo y julio del 2009 en cuatro puntos adicionales. Los puntos de muestreo instalados midieron la calidad de aire en la zona central del proyecto y áreas cercanas al mismo.
En los muestreos mensuales se encontraron valores elevados de PMB10B; sin embargo, nunca se superó el estándar para calidad de aire en 24 horas. Por otro lado, sí se superó el estándar para calidad de aire para promedio anual. En cuanto al contenido de metales en PMB10B, tanto el contenido de arsénico como el contenido de plomo se encontraron por debajo de los estándares correspondientes en todos los registros. En cuanto a las concentraciones de dióxido de azufre (SOB2B), la mayoría de los registros se encontró por debajo del estándar de calidad de aire siendo los únicos valores.
En cuanto a las concentraciones de PMB2,5B se tiene que se obtuvieron concentraciones superiores al estándar en dos de los cuatros puntos durante la temporada seca, mientras que en la temporada húmeda los valores registrados fueron menores al estándar en todos los registros. El contenido metálico en PMB10B fue o menor que el límite de detección o cercano a éste, estando también por debajo del estándar correspondiente. En relación a la concentración de gases, los registros de éstos siempre estuvieron por debajo del estándar.
1.3.1.4 RUIDO Y VIBRACIONES
Se realizaron mediciones de ruido y vibraciones en el entorno de los sectores sensibles cercanos al proyecto, distribuyéndose un total de 8 puntos de medición;
los cuales fueron distribuidos en sectores habitados cercanos al futuro sector de construcción del depósito de relaves 4A, depósito de relaves 5, sistema de conducción de relaves y recirculación de agua y el tránsito de camiones desde la mina Chipmo hasta el depósito de relaves 5.
Los valores de los niveles de ruido medidos para las fuentes fijas en los puntos mencionados se encuentran por debajo de los estándares de calidad ambiental establecidos por la normativa peruana vigente, tanto en el período diurno como nocturno.
De acuerdo con los resultados, se puede decir que las principales fuentes de ruido detectadas en los puntos de medición para el período diurno fueron el follaje, ruido de viviendas cercanas, aves, actividades normales en el funcionamiento del sector industrial, compresores lejanos de mina Chipmo y el tránsito de vehículos livianos y pesados.
En el período nocturno las principales fuentes de ruido fueron perros lejanos, el río Orcopampa a un nivel leve, un sector industrial de la zona y compresores operados en la mina Chipmo.
Los registros de vibraciones efectuados corresponden a las vibraciones naturales del suelo de cada sector. Las variaciones entre cada punto corresponden principalmente a la cercanía de cursos de agua, tránsito vehicular cercano o el tipo de suelo de cada sector.
En el área del proyecto afloran rocas principalmente volcánicas de edad Terciario medio al Cuaternario reciente, correspondientes a las formaciones Orcopampa, Sencca y grupo Andahua. Cortando a la formación Orcopampa se presenta stock intrusivo de composición riodacítica.
El modelado del área de estudio es de origen glacial – aluvial, que ha formado valles y quebradas con secciones típicas en forma de “U” y “V”. La pendiente del cauce de los ríos y quebradas varía de 0,5º a 15,0º en promedio; las pendientes bajas corresponden al río Orcopampa, Chilcaymarca y Arguaya y las pendientes mayores corresponden a las quebradas tributarias como Chuchujalla, Allpajahua, Tudela, Mulañan, Aseruta, Anchajollo, Llahuaña, entre otras quebradas secundarias.
En el área de estudio y específicamente donde se han proyectado los componentes del proyecto, se han identificado tres unidades geomorfológicas principales que corresponden a montañoso, colinas y valle alluvial.
1.3.1.6 SUELOS
En el área del proyecto, predominan suelos superficiales a muy superficiales, con perfil tipo AC, de relieve plano a ondulado, de color pardo amarillento claro a pardo grisáceo. Textura franco arenosa, con drenaje natural excesivo. Sus características químicas están expresadas por una reacción moderadamente ácida a alcalina; contenidos variable de sales y carbonatos de calcio; fertilidad natural de la capa arable media a baja.
Asimismo, se identificaron 14 unidades de suelos que han sido agrupadas taxonómicamente y descritas como subgrupo (Soil Taxonomy - USDA). Las unidades edáficas han sido agrupadas en 4 consociaciones, de las cuales 1 son unidades edáficas y 3 áreas miscelánes.
Las asociaciones han sido agrupadas en 43 unidades, de las cuales 25 son asociaciones edáficas, una es asociación edáfica con misceláneo caja de río y 17 son asociaciones edáficas con misceláneo roca. Según su capacidad de uso mayor, en la zona se encontraron las categorías tierras aptas para cultivo en limpio (A), tierras aptas para pastos (P) y tierras de protección (X).
Adicionalmente, de acuerdo con la clasificación del uso actual de la tierra de la Unión Geográfica Internacional (UGI), se identificaron la primera categoría, referida a centros poblados; la cuarta categoría correspondiente a cultivos extensivos, la sexta categoría correspondiente a praderas naturales, la séptima categoría correspondiente a las áreas con bosque y la novena categoría que se refiere a áreas sin uso y/o improductivas.
1.3.1.7 HIDROLOGÍA
El proyecto se emplaza en el ámbito de las cuencas de los ríos Orcopampa y Chilcaymarca, siendo éstas subcuencas principales del río Andahua. También tenemos a la quebrada Sin Nombre la cual entrega sus aguas al río Orcopampa a aproximadamente 4,5 km aguas abajo de la ubicación del futuro depósito de relaves 4A. Aguas abajo de esta confluencia, el río Orcopampa recibe las descargas del río Chilcaymarca y adopta el nombre del río Andahua.
Luego de pasar por tramos con presencia de lagunas y recibir el aporte de pequeñas quebradas a lo largo de su recorrido, las aguas del río Andahua llegan al río Colca con el nombre de río Mamacocha, éste finalmente desemboca en el río Colca que forma parte de la vertiente del Pacífico.
Se han realizado estimaciones de los regímenes de caudales en cuatro puntos de interés (utilizando el método de transposición) y se adoptó como estación hidrométrica de referencia a la estación La Calera ubicada en la cuenca vecina del río Molloco.
El área de estudio constituye las zonas de drenaje de las unidades hidrográficas de los ríos Orcopampa y Chilcaymarca; administrativamente pertenece al sector de riego Andahua, subsector Orcopampa, de la Comisión de Regantes Orcopampa, dentro del ALA Camaná - Majes.
En el área de estudio se ha identificado el uso del agua en actividades pecuarias por el manejo de ganado bovino, ovino y camélido; actividades agrícolas, desarrolladas en menor escala debido a la deficiencia de agua y actividades con fines no agrarios tales como minero, industrial, doméstico e hidroenérgético. Las aguas que son usadas provienen de los ríos Orcopampa, Chilcaymarca y Andahua; de este último se usa para riego presurizado (aspersión).
A partir de información obtenida del Inventario Nacional del Uso Actual del Agua, elaborado por la Oficina Nacional de Evaluación de Recursos Naturales (ONERN,1984), se ha estimado que en el total del área de estudio, se consume un volumen de 18 787 mP3/año, equivalente Ap 0,596 L/s, de los cuales en la cuenca del río Orcopampa se utiliza un volumen de b15 390 mP3/año, equivalentes a
0,488 L/s (82% del total del área de estudio) y en el ríoP Chilcaymarca, consumen un volumen de 3 397 mP3/año, equivalente a 0,108 L/s (18% del total del área de estudio).
En el río Orcopampa se tiene un uso no agropecuario de 5 676 mmc/año (miles de mP3/año) yP en el río Chilcaymarca de 1 071 mmc/año, lo que equivale a 180 L/s y 34 L/s, respectivamente. En total, en el área de estudio el uso no agropecuario es de 6 747 mmc/año, equivalente a 214 L/s.
1.3.1.9 CALIDAD DE AGUA SUPERFICIAL
La caracterización de las aguas superficiales permite conocer la composición actual de las aguas superficiales y los factores ambientales que influyen sobre dichos cuerpos de agua.
Se identificaron 3 unidades hidrográficas de estudio definidas en cuencas. Durante la elaboración del EIA, se estableció un total de 17 estaciones de muestreo en quebradas y ríos, además de 12 puntos de estudio complementarios en canales de regadío
En general, la calidad del agua superficial en las cuencas del área de estudio, presentan características aceptables y uniformes. Así, respecto a la concentración de metales, en las tres cuencas se cumplieron los ECA para la Categoría 3 con excepción del Mn en las quebradas Calera, Sin Nombre II y Arguaya. Asimismo, los niveles de oxígeno disuelto encontrados generan buenas condiciones aeróbicas. Las concentraciones de Escherichia coli reportaron niveles por encima de los ECA en los ríos Chilcaymarca, Orcopampa y Andahua, además de
las quebradas Todela, Sin Nombre II y Chuchujalla. Los rangos de pH son similares, presentando condiciones entre neutras a alcalinas, con predominio del tipo bicarbonatada-sulfatada-cálcica. La quebrada Arguaya presenta un pH ácido fuera del rango del ECA para la Categoría 3 y con predominio del tipo sulfatada-cálcica.
1.3.1.10 CALIDAD DE SEDIMENTOS
La caracterización de los sedimentos permite conocer la composición actual del lecho de los cuerpos de agua evaluados y los factores ambientales que podrían influir.
Esta caracterización fue realizada en las mismas estaciones de agua superficial, siendo un total de 17, en quebradas y ríos, dentro de las 3 unidades hidrográficas los parámetros analizados.
La calidad sedimentaria presenta características variables. Metales como As, Cd, Cu, Hg, Pb y Zn, superaron los estándares internacionales del CCME para agua fresca. Los rangos de pH son similares, presentando condiciones entre ligeramente ácida a neutra.
1.3.1.13 CALIDAD DE AGUA SUBTERRÁNEA
En general, la calidad del agua subterránea en los piezómetros presenta características variables. Los piezómetros MHKP09-06 y MHKP09-07 reportaron concentraciones de Al, As, Fe, Mn y Pb por encima del ECA para la Categoría 1 – A1. Las concentraciones de fósforo total también registraron niveles altos al igual que la DBO y DQO. Los rangos de pH presentan condiciones entre ácidas y muy
ligeramente alcalinas, con predominio del tipo sulfatada-clorurada-cálcica en las aguas subterráneas cercanas a la presa de relaves 4 y del tipo bicarbonatada-sulfatada-cálcica en las cercanías al río Arguaya.
Los manantiales también presentan características variables, reportando concentraciones de Al, Cd, Fe, Mn y Ni por encima del ECA para la Categoría 1 – A1. Los sulfatos registraron niveles altos al igual que la DBO, DQO y coliformes. Los rangos de pH presentan condiciones entre neutras y alcalinas. El manantial E-17 es el único que presenta niveles altos en todos los parámetros mencionados. 1.4- AMBIENTE BIOLÓGICO
1.4.1 ECOSISTEMA TERRESTRE
El área de estudio presenta 4 zonas de vida: bosque húmedo – Montano Subtropical, páramo bhúmedo – Subalpino Subtropical, tundra muy húmeda – Alpino Subtropical y nival Subtropical. Cabe resaltar que el área del proyecto se asienta sobre el límite superior de la zona de vida correspondiente a bosque húmedo-Montano Subtropical (bh-MS), cuyas características climáticas están más próximas al páramo muy húmedo - Subalpino Subtropical (pmh-SaS).
1.4.2 FLORA Y VEGETACIÓN
El análisis de la flora y vegetación comprendió una evaluación cualitativa basada en el registro y colecta botánica de especies en el área de estudio así como en la delimitación de formaciones vegetales y una evaluación cuantitativa basada en transectos, evaluándose 21 transectos de muestreo en 2 temporadas.
En el área de estudio se identificaron 9 formaciones vegetales, evaluándose a nivel cuantitativo 7 de ellas; la formación pajonal+matorral fue la más ampliamente distribuida y en conjunto con el matorral, las que albergaron el mayor número de especies en ambas temporadas. La formación con 100% de cobertura vegetal (cobertura específica de 134,5% en temporada húmeda y 114,9% en temporada) corresponde al bofedal siendo la formación con mayor cobertura, seguida del césped (cobertura específica de 95,1% en temporada húmeda y 81,1% en temporada seca) ninguna de ambas formaciones será afectada por el desarrollo del proyecto. Las formaciones con menor cobertura fueron el yaretal y la vegetación nival, las cuales tampoco serán afectadas por el proyecto; la vegetación de pajonal, matorral y pajonal+matorral tuvieron coberturas medias (entre 47 a 75%). La estacionalidad se manifiesta en la zona con disminuciones en la cobertura.
Se describieron un total de 150 especies, agrupadas en 113 géneros y 45 familias botánicas, siendo las familias con mayor número de especies representadas en el área de estudio Asteraceae (39 especies) y Poaceae (28 especies), ambas familias en conjunto representaron aproximadamente el 45% del total de especies registradas. Otras familias botánicas tuvieron menores porcentajes de representatividad específica, como Fabaceae (9 especies), Cyperaceae (6 especies), Cactaceae (5 especies) y Rosaceae (4 especies). El resto de familias (el 39% de las especies registradas), sólo estuvo representada por 3 o menos especies.
Entre los pastos (Familia Poaceae) con mayor cobertura, se puede mencionar a Festuca dolichopylla yStipa ichu.
Entre las plantas anuales con mayor cobertura se puede citar a Muhlenbergia peruviana, mientras que entre las arbustivas se tiene a Parastrephia lepidophylla, Tetraglochin cristatum, Chersodoma jodopappa y Baccharis tricuneata.
En líneas generales, la estacionalidad se manifestó en la zona con disminuciones en la distribución y abundancias, ya que los mayores números de especies han sido registrados cuantitativamente durante la temporada húmeda, con algunas variaciones a nivel de formaciones vegetales y transectos. Asimismo, el pajonal+matorral fue la formación en la que se registró el mayor número de especies en ambas temporadas, seguida del matorral y del pajonal.
Las especies presentes en el mayor número de transectos y formaciones vegetales, que por tanto puede afirmarse que presentan un nicho amplio en la zona de proyecto tanto para la temporada húmeda como seca, fueron Plantago serícea, Muhlenbergia peruviana, Baccharis tricuneata, Stipa ichu y Trisetum spicatum.
Los mayores valores de diversidad fueron registrados en la formación pajonal+matorral, durante la temporada húmeda, con importantes variaciones estacionales; sin embargo, se mostró una distribución bastante heterogénea de la vegetación sobre esta formación para ambas temporadas. Al analizar los parámetros comunitarios del bofedal, la formación se caracterizó por presentar una importante homogeneidad y mayor estabilidad temporal, mientras que el césped y el pajonal presentaron importantes cambios estacionales por el carácter
restrictivo del agua en el caso del césped y por la presencia de especies estacionales, en el caso del pajonal.
En total, en el área de estudio se registraron 18 especies consideradas como sensibles, es decir en alguna categoría de conservación (D.S. N° 043-2006-AG, IUCN y CITES) o ser especie endémica (León, B. et ál. 2006). Entre las especies sensibles, las que tienen los mayores porcentajes de cobertura y/o presencia en el área (en diferentes formaciones vegetales) fueron “tola” Parastrephia lepidophylla, Lupinus cf. paruroensis, Plantago sericea y Piptochaetium featherstonei. La mayoría de registros de especies sensibles fueron determinados en las formaciones de matorral, pajonal+matorral y pajonal.
1.4.3 FAUNA
El área de estudio correspondiente al proyecto, se registró un total de 109 especies de vertebrados, de los cuales 88 corresponden al grupo de aves, encontrándose distribuidas en 27 familias y 15 órdenes. Para el grupo de los mamíferos se registraron 15 especies pertenecientes a 5 órdenes taxonómicos y 10 familias, mientras que para los reptiles se registraron 3 especies pertenecientes a un único género, en tanto que los anfibios estuvieron representados por una sola especie. Las evaluaciones se desarrollaron mediante transectos ubicados en zonas correspondientes a las formaciones vegetales descritas en el componente de flora y vegetación.
En avifauna, el orden con mayor porcentaje de especies fue Passeriformes con 50%, seguido del Orden Anseriformes con el 8% y Charadriiformes con 7%. Para el caso de mamíferos, el orden que presentó mayor riqueza específica fue
Rodentia con 7 especies registradas, siendo los sectores donde se registraron el mayor número de especies (en ambas temporadas de evaluación) Chipmo, correspondiendo a vegetación de tipo pajonal+matorral y zonas cultivadas y Quebrada Manto, correspondiendo esta zona a vegetación de tipo pajonal, pajonal+matorral y zonas cultivadas. Asimismo, se notaron diferencias en los parámetros comunitarios debido a la estacionalidad, que influye sobre los grupos debido entre otras causas a la oferta alimentos. Las especies con mayor número de capturas fueron los roedores Akodon subfuscus, Auliscomys pictus y Calomys lepidus.
En cuanto a reptiles, estos fueron avistados sobre vegetación de tipo pajonal+matorral, pajonal y matorral, pero asociado a laderas y afloramientos rocosos, que favorecen la ocurrencia de refugios.
Según el D. S. N° 034-2004-AG, 5 especies de avifauna registradas durante las evaluaciones presentan algún tipo de estado de conservación: la perdiz de la puna Tinamotis pentlandii, el flamenco chileno Phoenicopterus chilensis, el halcón peregrino Falco peregrinus y la gallareta gigante Fulica gigantea están incluidas en la categoría de casi amenazada (NT). El cóndor andino Vultur gryphus ha sido ubicado en la categoría en peligro (EN). Asimismo, de a cuerdo con IUCN, para la avifauna en la zona de estudio se registraron dos especies en la categoría de casi amenazada (NT), el flamenco chileno Phoenicopterus chilensis y el cóndor andino V. gryphus.
1.4.4.- ECOSISTEMA ACUÁTICO
La riqueza específica del fitobentos alcanzó las 102 especies (o morfoespecies). El registro total de macroinvertebrados bentónicos alcanza las 74 especies o morfoespecies, distribuidas en 33 Familias, 16 Órdenes, 8 Clases y 5 Phylla (Platyhelminthes, Annelida, Nematoda, Mollusca y Arthropoda), con una marcada dominancia (en riqueza específica) por parte de la Clase Hexápoda (o Insecta), con 57 de las 74 especies registradas (77,03% del total).
Los ambientes acuáticos evaluados presentan características ambientales de calidad media. El hábitat se encuentra alterado en algunos sectores por efecto de actividades como protección de riberas (construcción de defensas) o extracción de material para otros usos.
La comunidad hidrobiológica contenida en estos ambientes presenta una riqueza y diversidad medias, propias de ambientes altoandinos alterados pero no de manera grave; la condición es recuperable aunque la presencia de un centro poblado de dimensiones importantes como Orcopampa reduce dicha posibilidad. Sin embargo, los resultados del modelo de uso de hábitat, muestran claramente que las condiciones físicas de los ambientes evaluados podrían permitir el establecimiento de poblaciones importantes de peces (trucha arcoiris), a diferentes niveles de caudal.
1.5 AMBIENTES DE INTERÉS HUMANO 1.5.1 PAISAJE
La descripción y análisis del estudio del paisaje considera, entre otros atributos, la caracterización de su calidad, fragilidad y visibilidad. Se analizó el paisaje desde el enfoque visual (paisaje visual), considerando una perspectiva de la estética o de la percepción, e involucra una descripción de los componentes paisajísticos (ej. elementos físicos, biológicos y culturales), así como la interacción espacial de estos elementos y las principales dinámicas que tengan dimensión paisajística. El área de evaluación para paisaje se determinó aplicando el concepto de cuenca hidrográfica, considerando aspectos físicos de importancia como las tendencias altitudinales y topográficas asociadas a procesos geomorfológicos locales.
De acuerdo con el análisis de la calidad visual, el área presentó una calidad paisajística calificada como media. Estos resultados se deben a que en esta zona no existen muchos elementos paisajísticos que aporten rasgos particulares a la belleza escénica, así como a la poca diversidad de vegetación y las tonalidades que estas presentan.
1.5.2 ÁREAS NATURALES PROTEGIDAS
La zona en donde se ubica el proyecto no se encuentra dentro de ningún Área Natural Protegida por el Estado (ANP). El área protegida más cercana, el Área Natural Protegida Subcuenca del Cotahuasi, que se encuentra a una distancia aproximada en línea recta de 20 km al noroeste del área de estudio, el Área de Conservación Privada Huamanmarca Ochuro Tumpullo, se encuentra a 50 km aproximadamente al suroeste de la zona de estudio y el área natural Suyckutambo -Echoccollo se encuentra ubicada a una distancia aproximada de 59 km al noreste del área evaluada.
1.6.- SOCIO DEMOGRAFÍA
La población de la región Arequipa es predominantemente urbana, mientras que cerca de la mitad de la población de la provincia de Castilla reside en el área rural. El patrón de crecimiento poblacional de la región Arequipa, muestra una estructura de grupos de edad que se encuentran en la búsqueda de empleo y vivienda. La provincia de Castilla se caracteriza por tener una población demandante de servicios sociales como educación y salud, debido a que alrededor de un tercio de la misma es menor de 19 años. Los patrones de crecimiento también muestran que los índices de dependencia económica son menores en la región Arequipa que en la provincia de Castilla.
1.6.1.- VIVIENDA
Tanto en la región Arequipa como en la provincia de Castilla, predomina la propiedad de la vivienda; sin embargo, las condiciones de las mismas varían de acuerdo con su ubicación. En la provincia de Castilla las viviendas con características físicas inadecuadas alcanzan el 21% y en la región Arequipa registra sólo 17%. Por último, se registra un acceso diferenciado de los servicios básicos, pues la región Arequipa alcanza mayor cobertura de agua potable, desagüe y alumbrado eléctrico.
1.6.2.- EDUCACIÓN
En la provincia de Castilla se observa una mayor presencia de personas analfabetas (9%), sobretodo en la población femenina (15%). Ambos indicadores son dos veces mayores a los registrados en la región Arequipa. La asistencia
escolar en menores de 17 años es casi universal tanto en la región como en la provincia de Castilla.
La mayor disponibilidad de servicios educativos se asocia con el logro educativo de la población. Así en la provincia de Castilla alrededor del 64% de la población ha alcanzado estudios secundarios y la oferta se restringe a la educación básica regular (primaria y secundaria).
1.6.2.- SALUD
En el ámbito regional y provincial, el principal proveedor de servicios de salud es el Ministerio de Salud (MINSA), el cual concentra casi la totalidad de los centros y puestos de salud. En el año 2008, la región Arequipa contaba con un ratio de 5 médicos para la atención de 10 000 habitantes, mientras que en la provincia de Castilla este ratio de profesionales era más del doble.
La demanda de los servicios de salud se concentra en los grupos poblacionales de menores de 10 años y de 20 a 64 años. Los servicios requeridos por los menores de 10 años estuvieron asociados a enfermedades prevalentes de la infancia. Los servicios demandados por el grupo poblacional de 20 a 64 años son básicamente curativos.
El mapa epidemiológico de la región Arequipa y de la provincia de Castilla muestra que las principales enfermedades son las relacionadas con el sistema respiratorio, la cavidad bucal y las infecciones intestinales.
1.6.3.- DESARROLLO SOCIAL Y NIVELES DE POBREZA
La incapacidad de las personas para cubrir una canasta alimentaria es reconocida como pobreza extrema desde la perspectiva del método de medición denominado “Línea de Pobreza (LP)”. En la provincia de Castilla alrededor del 9% de la población es pobre extrema, lo cual es tres veces mayor a la incidencia de pobreza extrema de la región Arequipa.
Las principales necesidades básicas insatisfechas (NBI) que se presentan en los hogares, tanto en la región Arequipa como en la provincia de Castilla, son la ausencia de sistemas de eliminación de excretas y el hacinamiento. La aproximación a la pobreza a partir de la evaluación de la NBI, nos indica que alrededor de 15% de los hogares de la provincia de Castilla se encuentra en pobreza extrema, es decir tienen dos o más necesidades básicas insatisfechas. En la región Arequipa la incidencia de pobreza extrema es alrededor de la mitad, 7,9%.
16.4.- ECONOMÍA
La población en edad de trabajar (PET) son todas aquellas personas cuyas edades se encuentran entre los 14 o más años de edad. La población económicamente activa (PEA) es aquella que se encuentra trabajando o buscando trabajo activamente. La tasa de actividad que relaciona a la PEA con la PET muestra que hay un mayor número de hombres insertados en el mercado laboral con respecto a las mujeres. La población ocupada se encuentra laborando
principalmente en el sector privado o realizando trabajos independientes o en el sector público. Esta población se caracteriza por tener bajo nivel de calificación, insertándose en el mercado laboral como peones o ambulantes. Cabe resaltar que las mujeres que se encuentran trabajando registran aún menores niveles de calificación.
Las ramas de la producción se encuentran diferenciadas por especialidades; así, en la región la principal rama de la actividad económica es el comercio y en la provincia de Castilla es la actividad agropecuaria. El producto bruto interno de la región proviene principalmente del sector servicios y manufactura- industria.
En la agricultura, la alfalfa y la chala son los productos más extendidos de la región y son utilizados principalmente para alimentar a las especies pecuarias. Una de las provincias que registra la mayor producción de alfalfa es Castilla. Cabe resaltar que más de los 2/3 de la producción agrícola de la provincia de Castilla es destinada a la venta.
Los ingresos de los hogares de la provincia de Castilla, por concepto de especies pecuarias, provienen de la venta de las aves y los porcinos. Los ingresos obtenidos son utilizados para la educación de los hijos, la solución de problemas de salud de algún familiar o para gastos imprevistos.
1.7.-. MARCO LEGAL
Para el presente estudio se ha tomando en consideración las principales disposiciones de protección ambiental aplicables al desarrollo de actividades
mineras, tanto a nivel nacional como internacional. Dentro de la legislación nacional, las normas más importantes relacionadas con el tema minero ambiental corresponden al Título Quince del “Texto Único Ordenado de la Ley General de Minería”, aprobado por D.S. N° 014-92-EM y su reglamento aprobado por D.S. Nº 016-93-EM, “Reglamento para la Protección Ambiental en las Actividades Minero Metalúrgicas” (modificado por los D.S. N° 059-93-EM, D.S. N° 029-99- EM, D.S. N° 058-99-EM y D.S. N° 022-2002-EM y recientemente por el D.S. Nº 078-2009-EM).
Asimismo, se han considerado las normas relativas al proceso de consulta y participación ciudadana, normado por el D.S. N° 028-2008-EM “Reglamento de Participación Ciudadana en el Subsector Minero” (complementado por la R.M. Nº 304-2008-MEM/DM), el D.S. Nº 042-2003-EM y el D.S. N° 002-2009-MINAM “Reglamento sobre transparencia, acceso a la información pública ambiental y participación y consulta ciudadana en asuntos ambientales”.
Del mismo modo, se han considerado las normas que desarrollan el Sistema Nacional de Evaluación del Impacto Ambiental, aprobado mediante la Ley N° 27446 (modificado por el Decreto Legislativo N° 1078) y su reglamento aprobado mediante Decreto Supremo N° 19- 2009-MINAM.
2.1.1 NORMAS GENERALES
• Constitución Política del Perú (1993).
• Ley General del Ambiente (Ley Nº 28611).
• Ley del Sistema Nacional de Evaluación y Fiscalización Ambiental (Ley N° 29325).
• Ley del Sistema Nacional de Evaluación del Impacto Ambiental (Ley N° 27446).
• Política Nacional del Ambiente (Decreto Supremo Nº 012-2009-MINAM).
• Ley Marco para el Crecimiento de la Inversión Privada y sus modificatorias (Decreto Legislativo N° 757).
• Decreto Legislativo N° 1013 que crea el Ministerio del Ambiente.
• Ley Orgánica para el Aprovechamiento Sostenible de los Recursos Naturales (Ley N° 26821).
• Ley sobre la Conservación y Aprovechamiento Sostenible de la Diversidad Biológica (Ley N° 26839) y su Reglamento aprobado por (Decreto Supremo N° 068-2001- PCM).
• Ley Forestal y de Fauna Silvestre (Ley N° 27308) y Reglamento aprobado por (Decreto Supremo N° 014-2001-AG).
• Título XIII del Código Penal, Delitos contra la Ecología (Decreto Legislativo N° 635 modificado por Ley N° 29263).
• Ley de Áreas Naturales Protegidas (Ley N° 26834).
• Ley de la Inversión Privada en el Desarrollo de las Actividades Económicas en las Tierras del Territorio Nacional y de las Comunidades Campesinas y Nativas (Ley Nº 26505, modificada por Ley Nº 26570 y Ley Nº 29261).
• Ley de Recursos Hídricos (Ley N° 29338) y su Reglamento (Decreto Supremo N° 003-2003-EM).
• Ley General de Residuos Sólidos (Ley N° 27314) y su Reglamento (Decreto Supremo N° 057-2004-PCM).
• Ley General de Salud (Ley N° 26842).
• Ley Orgánica de Municipalidades (Ley N° 27972).
• Ley que establece la obligación de elaborar y presentar planes de contingencia (Ley Nº 28551).
• Ley General del Patrimonio Cultural de la Nación (Ley Nº 28296).
• Reglamento de Investigaciones Arqueológicas (Resolución Suprema Nº 004-2000-ED) y sus Resoluciones conexas.
• Ley que Regula el Transporte Terrestre de Materiales y Residuos Peligrosos (Ley Nº 28256).
1.7.1. NORMAS AMBIENTALES ESPECÍFICAS
• Reglamento de la Ley del Sistema Nacional de Evaluación de Impacto Ambiental (Decreto Supremo N° 019-2009-MINAM).
• Establecen casos en que la aprobación de los Estudios de Impacto Ambiental (EIA) y Programa de Adecuación de Manejo Ambiental (PAMA) requerirán la opinión Técnica del INRENA (Decreto Supremo N° 056-97-PCM). • Reglamento de la Ley de Áreas Naturales Protegidas (Decreto Supremo N° 038-2001-AG).
• Estándares Nacionales de Calidad Ambiental para Agua (Decreto Supremo N° 002-2008-MINAM).
• Reglamento de Estándares Nacionales de Calidad Ambiental de Aire (Decreto Supremo N° 074-2001- PCM, modificado por el Decreto Supremo N° 003-2008-MINAM).
• Estándares de Calidad Ambiental para Aire (Decreto Supremo N° 003-2008-MINAM).
• Reglamento de Estándares Nacionales de Calidad Ambiental para Ruido (Decreto Supremo N° 085-2003-PCM).
• Niveles Máximos Permisibles para Efluentes Líquidos (Resolución Directoral N° 008-97-EM/DGAA).
• Reglamento de la Ley que regula la explotación de materiales que acarrean y depositan aguas en sus álveos o cauces (Decreto Supremo N° 013-97-AG, modificado por Decreto Supremo N° 017-2003-AG).
• Lineamientos para la elaboración de planes de contingencia a emplearse en actividades minero metalúrgicas relacionadas con la manipulación de cianuro y otras sustancias tóxicas o peligrosas (Resolución Directoral N° 134-2000-EM/DGM).
• Reglamento Nacional de Transporte Terrestre de Materiales y Residuos Peligrosos (Decreto Supremo N° 021-2008-MTC).
• Categorización de especies amenazadas de fauna silvestre y prohibición de su caza, captura, tenencia, transporte o exportación con fines comerciales (Decreto Supremo N° 034-2004-AG).
• Categorización de las especies amenazadas de flora silvestre (Decreto Supremo N° 043-2006-AG).
1.7.2.- NORMAS RELACIONADAS AL SUBSECTOR MINERÍA
• Texto Único Ordenado de la Ley General de Minería y modificatorias (Decreto Supremo N° 014-92-EM).
• Tipificación de Infracciones y Escala de Multas y Sanciones de OSINERGMIN (Resolución N° 028-2003-OS/CD).
• Reglamento de Protección Ambiental en la Actividad Minero – Metalúrgica (Decreto Supremo N° 016-93-EM).
• Reglamento de Participación Ciudadana en el Sub Sector Minero (Decreto Supremo N° 028-2008-EM) y Normas que Regulan el Proceso de Participación Ciudadana en el Subsector Minero (Resolución Ministerial N° 304-2008-MEM/DM).
• Niveles Máximos Permisibles de Elementos y Compuestos Presentes en Emisiones Gaseosas Provenientes de las Unidades Minero – Metalúrgicas (Resolución Ministerial N° 315-96-EM/VMM).
• Niveles Máximos Permisibles para Efluentes Líquidos para las Actividades Minero –Metalúrgicas (Resolución Ministerial N° 011-96-EM/VMM).
Nº 28507) y su Reglamento.
• Ley que regula los pasivos ambientales de la actividad minera (Ley Nº 28271, modificada por Ley Nº 28256 y Decreto Legislativo Nº 1042).
• Reglamento de pasivos ambientales de la actividad minera (Decreto Supremo N° 059-2005-EM) y su modificatoria Decreto Supremo N° 003-2009-EM.
• Reglamento de Seguridad e Higiene Minera (Decreto Supremo N° 046-2001-EM).
• Resolución comisión de reglamentos técnicos y comerciales Nº 002-98-INDECOPI-CRT, Aprueban el reglamento de laboratorios de ensayo y calibración. • Resolución comisión de reglamentos técnicos y comerciales Nº 0112-2003-INDECOPI-CRT, Reglamento general de acreditación.
CAPITULO II
ANALISIS E IDENTIFICACION DE IMPACTOS AMBIENTALES
2.1.- DESCRIPCIÓN DEL PROYECTO
2.1.1.- PROCESO DE MINERAL CHIPMO
Recepción de mineral
La recepción del mineral (tamaño promedio menor de 10”), se inicia en un tolvín de 70 TM de capacidad.
Chancado, transporte y almacenamiento
El mineral proveniente de la tolva de gruesos, se extrae mediante un alimentador de faja (beltfeeder) N° 01 hacia la chancadora de mandíbulas Nordberg C100 de
30”x40”. El mineral chancado es conducido a una tolva pulmón de 1 000 TM mediante la faja transportadora N° 1.
Molienda y clasificación
Los alimentadores de faja N° 2 y 3 extraen el mineral de la tolva pulmón hacia la faja transportadora N° 02, la que abastece de mineral al molino SAG 15,5’x11’; el producto es descargado a una zaranda vibratoria 6’x12’ Sizetec. La fracción gruesa de la zaranda pasa a la faja N° 03 retornando al molino SAG como carga circulante. La pulpa de la fracción fina de la zaranda es bombeada mediante una bomba Warman 8”x6” al cajón de la bomba MillMax 8”x6”, siendo bombeada hacia el ciclón gMax.-15”. El overflow del ciclón (90% malla - 200) es conducido al espesador 70’x16’, mientras el underflow del ciclón alimenta al molino de bolas 12’x16’. La descarga del molino se bombea hacia la zaranda vibratoria 6’x9’. La fracción fina de la zaranda alimenta al concentrador centrífugo Falcon SB 2500, mientras que la fracción gruesa retorna al molino de bolas 12’x16’. Los relaves del concentrador gravimétrico van hacia la caja de bomba MillMax 8”x6” para su bombeo al ciclón D-15. Al Molino SAG se le adiciona lechada de cal para mantener el pH entre 10,5 y 10,8 durante todo el proceso. Se adiciona la solución de cianuro de sodio al 10% al molino de bolas 12’x16’. El consumo de bolas es de aproximadamente 2,26 kg/TM de mineral; las bolas de acero desgastadas (de 1 a 2 cm de diámetro), son depositadas en la cancha de chatarra junto con los desechos metálicos recuperados.
Se procesa el concentrado gravimétrico y pasa a tanques de lixiviación. El concentrado gravimétrico es recepcionado en la planta de lixiviación, donde es muestreado, pesado y acumulado en un tolvín de 6 TM que alimenta al molino de bolas 3’x8’ donde se realiza una molienda en circuito cerrado con un ciclón D-6 hasta obtener una granulometría mayor de 95% malla – 200. La pulpa es depositada en un tanque pachuca de lixiviación de 8” Ø x 24”H; la lixiviación toma 24 horas. Luego la pulpa es filtrada, los sólidos son repulpados con solución pobre (barren) y recirculados hacia el mismo tanque de lixiviación para continuar la extracción de oro y plata. La solución filtrada y clarificada es almacenada en un tanque de solución rica de 100 mP3, para luego ser enviada a la planta de Merrill Crowe. El cicloP (lixiviación-filtración-recirculación) se realiza tres veces. La recuperación en esta etapa es de 98,5 % para el oro y 62,5 % para la plata. Finalmente, el relave de lixiviación se retorna al proceso principal enviando la pulpa repulpada con agua al espesador 70’x16’.
Carbón en lixiviación (CIL) de los finos de la molienda
A consecuencia de la alimentación al espesador 70’x16’ por el rebose del ciclón D-15, se obtiene en el underflow una pulpa con 43% de sólidos, la cual da inicio a la lixiviación en un tanque de 40’x40’ y 6 tanques de 35’x35’, con un tiempo de residencia total de 72 horas aproximadamente. Para el efecto, se insufla oxígeno de 90% de pureza en los 7 tanques.
Puesto que los tanques están en gradiente, el flujo de pulpa se trasvasa por gravedad de tanque a tanque a través de tamices inter etapas Kemix. La transferencia de carbón de tanque a tanque, se realiza en contracorriente (sentido
contrario al flujo de la pulpa) desde el tanque CIL N° 06 hasta el N° 02. Esto se realiza mediante 6 bombas Bredel SPX 100, instaladas en cada tanque. Diariamente se cosecha 3 000 kg de carbón del tanque CIL N° 02.
Desorción y electrodeposición
Mediante el proceso de desorción se extrae el oro y la plata adsorbidos en el carbón activado con una solución cáustica. Dicha solución contiene los metales preciosos (oro y plata) los mismos que son recuperados por electrodeposición en los cátodos de las celdas electrolíticas.
El carbón cargado del tanque CIL N° 02, es transferido a la tolva de recepción de carbón cargado de 7,3mP3 de capacidad, luego el carbón pasa hacia la torre de desorción (stripper). LaP solución cáustica utilizada para la desorción del carbón se calienta en el intercambiador de calor N° 01 a la temperatura de 125ºC, pasando a través del carbón dentro del stripper y sale por la parte superior, cargada en valores de oro y plata. Luego se procede a enfriar la solución en el intercambiador de calor N° 02 hasta 80°C, para luego ser conducida a las celdas electrolíticas y obtener un precipitado electrolítico con 68% Au y 25% Ag, en promedio. La extracción en celdas es de aproximadamente 91% Au y 93% Ag, en 20 horas de operación.
Proceso Merrill Crowe
La solución rica proveniente de la lixiviación en el tanque Pachuca y el 33% de la solución rica clarificada proveniente del rebose del espesador 70’x16’, son almacenadas en un tanque de 100 mP3 desde donde se alimenta a la planta
Merrill Crowe para la obtención de oro y plataP por precipitación con polvo de zinc. La solución rica que ingresa al proceso es previamente clarificada mediante filtros, siendo luego desoxigenada en el interior de una torre de vacío a fin de reducir el contenido de oxígeno disuelto en la solución. Posteriormente, se adiciona polvo de zinc en la línea de descarga de la torre de vacío, produciéndose una reacción de precipitación del Au/Ag. Por medio de una bomba, la pulpa es bombeada a través de un filtro de precipitados donde se retienen los sólidos suspendidos obteniéndose el “queque” luego de un ciclo de operación.
El precipitado contiene en promedio 52% Au y 13% Ag. La solución pobre del filtro de precipitados se lleva a la poza de solución pobre pasando previamente por unas columnas de carbón activado a fin de retener contenido metálico que pudiera estar presente en la solución.
Por otro lado, la solución rica remanente del rebose del espesador 70’x16’, es pasada a través de columnas de carbón para el proceso de adsorción. La solución pobre de salida de las columnas de adsorción, es llevada a la poza de recirculación; entretanto el carbón cargado con metales preciosos es conducido a la planta de desorción, para la recuperación de Au-Ag.
Fundición
En esta etapa se recupera el oro y plata de los precipitados obtenidos por electro deposición y precipitación con polvo de zinc. Este precipitado pasa a un sistema de recuperación de mercurio que está conformado básicamente por un horno retorta eléctrico con capacidad de 80 kg, donde se seca y se calcina el precipitado a una temperatura de 500 a 700 °C. Los gases y vapores generados son inducidos
a pasar a través de dos condensadores y un filtro de carbón mediante una ligera presión de vacío. Los vapores de mercurio son condensados y recuperados en un tanque receptor donde se almacena el mercurio hasta su cosecha semestral, recuperando 5 kg de mercurio aproximadamente. El proceso de retorta se efectúa cada dos días. Luego de recuperado el mercurio del precipitado, este se mezcla con fundentes tales como bórax, nitrato de sodio y carbonato de sodio, en proporciones que se indican
Esta mezcla se carga al horno de fundición el cual es del tipo basculante para trabajo pesado (alimentado con Diesel 2), cuenta con un crisol de carburo de silicio con 100 kg de capacidad.
El porcentaje de metales preciosos en las barras doré, es superior al 85% (entre oro y plata) con un peso promedio de 31 kg. La recuperación por fundición es de 99,4% Ag y 99,5% Au, las escorias son nuevamente fundidas, las segundas escorias que se obtienen, aún con pequeñas cantidades de oro, son enviadas a un molino para luego pasar por una mesa gravimétrica. El concentrado obtenido se funde, el relave de la mesa es enviado de vuelta al circuito de lixiviación. En esta área se cuenta con un extractor de polvo y gases que alimenta a un ciclón donde se recuperan las partículas del polvo generado, el cual después de un tiempo también volverá a fundirse.
Lavado y regeneración de carbón
Se realiza un lavado ácido para eliminar los carbonatos y otros componentes inorgánicos adsorbidos en el carbón. Luego de la desorción, el carbón es transferido a un tanque de lavado ácido, donde se utiliza una solución al 6,3 % de
ácido clorhídrico; tras 2 horas de lavado se enjuaga con una solución de hidróxido de sodio y anti incrustante. La solución de lavado y enjuague es bombeada hacia la sección de destrucción de cianuro. La reactivación térmica tiene la finalidad de remover los componentes orgánicos adsorbidos en el carbón. Se realiza en un horno rotatorio que utiliza gas licuado de petróleo, a una temperatura de 700ºC. El carbón es enfriado con agua e inmediatamente transferido hacia el tanque CIL N° 06.
Destrucción de cianuro
El agua sobrenadante de la presa es recirculada al proceso, el excedente pasa a un sistema de tratamiento utilizando ácido de Caro (HB2BSOB5B) para destruir el cianuro remanente. El relave de lixiviación tiene una concentración de cianuro total promedio de 350 ppm. Después de permanecer en el reactor de destrucción de cianuro, durante 6,0 minutos (tiempo de residencia), la concentración de cianuro total disminuye a 100 ppm.
Disposición de relaves
Luego de la destrucción del cianuro, el relave es bombeado hacia el depósito de relaves 4, mediante dos bombas Warman 8”x6” de potencia 148 hp cada una (una operativa y otra en stand by), a través de una tubería de aproximadamente 943,73 m de largo. La presa de relaves está recubierta con una geomembrana de polietileno de alta densidad para evitar filtraciones.
La pulpa se decanta y la solución excedente es bombeada hacia la poza de solución pobre para ser reutilizada en el proceso; de este modo, la descarga de
efluentes al ambiente es cero. No obstante, dado el volumen de agua acumulada actualmente en el vaso del depósito de relaves 4, se viene gestionando ante DIGESA que previa destrucción y cumplimiento de las normas pertinentes, esta agua pueda ser descargada al ambiente.
Actualmente se viene ejecutando el recrecimiento del depósito de relaves 4, lo que permitirá incrementar su capacidad de almacenamiento en 2,3 MTM, elevando el dique de contención hasta los 3 811,4 msnm. El recrecimiento fue autorizado mediante Resolución NPo.575-2009-P MEM-DGM/V.
2.1.2.- PROCESO DEL MINERAL DE PORACOTA
Recepción de mineral
Se inicia con la recepción del mineral (tamaño promedio menor de 10”), en un tolvín de 60 TMSD de capacidad.
Chancado y tamizado
La descarga de mineral proveniente de la tolva alimenta, mediante un alimentador de placas, a una chancadora de mandíbulas Nordberg de 25”x40”. El chancado primario reduce la granulometría del mineral de mina a menos de 3”. El producto es conducido hacia una tolva pulmón de 450 TMSD de capacidad. La faja alimentadora N° 01, descarga el mineral de la tolva pulmón hacia la faja transportadora Nº 02 que lo conduce hacia una zaranda 6’x12’ de doble piso, ubicada previa a la chancadora secundaria Hydrocone 751 (Allis Chalmers), en donde se reduce de tamaño a menos de 1”. El producto del chancado secundario es transportado por la faja Nº 03 hacia una zaranda Magensa 6’ x 12’ que trabaja
en circuitocerrado con la chancadora terciaria Symons de cabeza corta de 4’. La fracción gruesa de la zaranda es transportada mediante la faja N° 04 hacia la chancadora Symons, la cual descarga su producto a la faja N° 05 regresando a la zaranda. La fracción fina de la zaranda, menor de 1/2” es recepcionada y almacenada en la tolva de finos de 900 TM de capacidad.
Molienda y clasificación
Esta sección cuenta con 3 molinos. Un molino de barras Allis Chalmers 7’x12’ en circuito abierto, un molino de bolas Allis Chalmers 7’x12’ (molienda secundaria) y un molino de bolas Comesa 8’ x 10’ (molienda terciaria). El mineral se extrae de la tolva de finos mediante las fajas alimentadoras N° 02 y N° 03 hacia la faja N° 6 que alimenta al molino de barras. La descarga del molino de barras es enviada a un ciclón clasificador Krebs modelo D-15 mediante una bomba centrifuga Warman 6”x4”. Los finos del ciclón son enviados a molienda terciaria mientras que los gruesos son alimentados al molino de bolas 7’x12’. La descarga de este molino se junta con la descarga del molino de barras, siendo enviada al ciclón de 15”.
Los finos de la molienda terciaria son enviados a otro ciclón clasificador de 15” de diámetro que opera con la tercera etapa de molienda, utilizando para tal efecto una bomba centrifuga Warman 6”x4”. Los finos obtenidos de esta etapa de clasificación son enviados al circuito de flotación, los gruesos son alimentados al molino de bolas 8”x10”. El consumo de bolas es de aproximadamente 2,05 kg/TM de mineral y el acero de las barras y bolas desgastadas (barras aprox. entre 2-4 cm de diámetro y bolas de 1-2 cm de diámetro), son depositados en la cancha de chatarra junto con los deshechos metálicos recuperados del mineral.
Flotación
La pulpa proveniente del circuito de molienda es enviada a una celda/acondicionador de 10’x10’, las espumas de esta celda van a la limpieza final, mientras que su relave se alimenta a dos bancos de celdas rougher Nº1 y Nº2. El concentrado de la celda rougher N°1 es enviado a la etapa de limpieza de donde se obtiene el concentrado final de oro, las espumas de la celda rougher N°2 retorna a la celda/acondicionador. El relave del banco rougher Nº2 es alimentado al circuito de flotación scavenger compuesto por tres bancos de celdas Nº1, Nº2 y N°3. Las espumas del banco scavenger Nº1 se recirculan a la cabeza del banco rougher Nº2, mientras que las espumas del banco scavenger Nº2 y N°3 se recirculan al banco de celdas scavenger Nº1. El relave del banco de celdas scavenger Nº3 conforma el relave final.
Espesamiento, filtrado y secado del concentrado
La pulpa de concentrado de oro es enviada al tanque espesador de 25’x8’, con la finalidad de eliminar parte del agua. Luego de alcanzar una densidad aproximada de 1 700 g/L aprox., la pulpa es bombeada a un filtro prensa automático de donde se obtiene un concentrado bulk con una humedad aproximada de 9 - 10%.
Disposición de relaves
El relave de la flotación es bombeado al depósito de relaves N°4 mediante una bomba Warman 6”/4” de 74 HP. El vaso del depósito de relaves está recubierto con geomembrana de polietileno de alta densidad para evitar filtraciones. La pulpa se decanta y la solución excedente es bombeada hacia la poza de solución pobre,
para ser reutilizada en el proceso, lográndose alcanzar una descarga cero de efluentes al ambiente.
2.1.3.- BALANCE HÍDRICO
El balance hídrico actual de los procesos de lixiviación y flotación de la planta de beneficio de 1 800 TMSD, que incluye el mineral de Chipmo y Poracota. El volumen de agua que se requiere es captada del depósito de relaves N°4 a razón de 22,8 L/s y del río Orcopampa como agua fresca 14,9 l/s.
2.3.4.- SITUACIÓN PROYECTADA DE ORCOPAMPA 2.4.1.- PRODUCCIÓN DE CHIPMO
La producción de Chipmo se incrementará progresivamente hasta alcanzar las 2 800 TMSD.
Para ello se profundizarán, los piques principales, Nazareno y Prometida. Si bien, en la Modificación del Plan de Manejo Ambiental, aprobado en el 2009, se indicó que: “De acuerdo a los resultados de los sondajes diamantinos y labores de exploración se continuará profundizando la mina terminándose de implementar los niveles 3170, 3110, 3050, 2990 y 2870”; el presente proyecto comprenderá la profundización de los Piques Nazareno y Prometida hasta el nivel 2 870 (BISA, 2009).
El minado proseguirá con el método de minado actual (corte y relleno ascendente); en interior mina, el mineral será descargado en los echaderos de mineral, desde los cuales será trasportado al pique Nazareno, de donde será izado hasta las tolvas del nivel 3 830, desde donde será transportado mediante
volquetes hacia la planta de procesos en camiones de 25 TM, por la ruta existente Chipmo - Orcopampa hasta la planta de procesos, cubriendo unos 6,0 km de recorrido.
A continuación se describen de manera resumida las actividades proyectadas para el incremento de la extracción de mineral; en el Anexo T se adjunta la memoria descriptiva “Ampliación de la Capacidad Instalada a 4 000TMSD de la U.E.A. Orcopampa”, elaborada por BISA (2009).
Desarrollo de mina
El incremento de la producción requerirá las actividades de desarrollo que preceden a la extracción, a fin de reponer y hacer accesibles las reservas. Los avances en exploración y desarrollo aumentarán de manera progresiva hasta alcanzar 1 300 m mensuales.
La profundización que se efectuará en Chipmo permitirá alcanzar el nivel 2870, habilitandolos niveles de integración 3230, 3110 y 2990, a partir de las rampas principales en Nazareno y Prometida. Los desarrollos contarán con ventanas ubicadas cada 100 m, con 10 m de longitud cada una; en ellas se acumulará el material, permitiendo un avance constante. La secciónpromedio de las rampas será de 4,00 m x 3,50 m (ancho x alto) y gradiente negativa de 14% en línea recta y 5% en las curvas.
Preparación
Debido al incremento en la extracción de mineral, se instalará un winche de mayor capacidad en el pique Nazareno, elevando la capacidad de izaje a casi 80 000 TM
mensuales. Para el efecto, se reemplazará el winche actual (600 HP) por uno nuevo (1 200 HP), con compartimentos de 8 TM de capacidad, incrementando la capacidad de movimiento de materiales desde los niveles proyectados.
La interconexión de los piques Nazareno y Prometida se efectuará en forma alternada en los niveles 3 240, 3 110 y 2 990, mediante cruceros de 800 m de longitud cada uno. En los extremos de estos cruceros se construirán chimeneas, a fin de efectuar la interconexión con el circuito de ventilación. Actualmente, el pique Prometida se encuentra construido desde el nivel 3 585 hasta el 3 340.
Desde la infraestructura descrita, se desarrollarán los niveles intermedios, cruceros y rampas de acceso a las estructuras mineralizadas, contando con echaderos y accesos que permitan optimizar el ciclo de minado. En el caso de las estructuras identificadas en Nazareno Sur, el acceso se efectuará por interior mina y mediante un sistema de rampas. En el nivel 3 240,
3 230 y 3 310 se construirán talleres de mantenimiento y reparación de los equipos sin orugas y livianos, además de comedores para el personal, con la finalidad de reducir los tiempos improductivos/de movilización del personal y equipos hasta superficie.
Ciclo de minado
Se realizará de manera manual (20%) y mecanizada (80%). La perforación manual se realizará con equipos jack-leg con barrenos hexagonales de 4, 6 y 8 pies de longitud y brocas de 38 mm. La perforación mecanizada se realizará con jumbos
electro hidráulico de uno y dos brazos, con barras de perforación de 12 y 14 pies y brocas de 1 1/2”.
La voladura se realizará utilizando dinamita Semexsa de 45%, 65% y en menor proporción de 80% con cartuchos de 7/8” y 1 1/8”. Como accesorios de voladura se emplearán guías ensambladas (Carmex), micro retardos no-eléctricos (fanel), mecha rápida y cordón detonante. La distribución en los taladros responderá a la calidad de la roca (mineral y desmonte) y la geometría de la estructura mineralizada, a fin de minimizar el daño a la corona y cajas de las labores. Este tipo de voladura se denomina voladura controlada. Todas las voladuras en mina, se realizarán al final de los turnos de trabajo, dentro de los horarios de disparo establecidos, considerando los tiempos de ventilación después del disparo.
Desatado y sostenimiento
Las rocas sueltas detectadas en el techo, frente y paredes de las labores, serán desprendidas (desatado) mediante el uso de barretillas de 4, 6, 8 y 10 pies. El sostenimiento consistirá en proporcionar estabilidad a las diferentes labores mineras como son galerías, cruceros, subniveles, chimeneas, tajeos de producción, rampas, entre otras. Se podrá realizar de forma manual utilizando equipos de perforación jack-leg o stopper para la colocación split set y/o perno de roca.
Limpieza
La limpieza del mineral roto en los tajeos se realizará utilizando scoops eléctricos y/o diesel, cuyas capacidades varían desde 1,0 a 4,2 ydP3. En tajos de techos
