TítuloParlamento para la región norte de Portugal en Braga

Texto completo

(1)

(2) ÍNDICE I. MEMORIA 1. MEMORIA DESCRIPTIVA 1.1. 1.2. 1.3. 1.4. 1.5.. Identificación y objeto del proyecto Agentes Información previa: antecedentes y condicionantes de partida Proceso evolutivo del proyecto Descripción del proyecto 1.5.1. Descripción general del edificio, programa de necesidades, uso característico del edificio y otros usos previstos, relación con el entorno. 1.5.2. Descripción de la geometría del edificio, volumen, superficies útiles y construidas, accesos y evacuación. 1.5.3. Justificación del cumplimiento de la normativa urbanística, ordenanzas municipales y otras normativas. 1.5.4. Marco legal aplicable de ámbito estatal, autonómico y local. 1.5.5. Descripción general de los parámetros que determinan las previsiones técnicas a considerar en el proyecto. 1.6. Prestaciones del edificio 1.6.1. Prestaciones producto del cumplimiento de los requisitos básicos del CTE 1.6.2. Prestaciones en relación a los requisitos funcionales del edificio 1.6.3. Prestaciones que superan los umbrales establecidos en el CTE 1.6.4. Limitaciones de uso del edificio. 6. 14. 17. 2. MEMORIA CONSTRUCTIVA 2.1. 2.2. 2.3. 2.4. 2.5. 2.6.. 4 4 4 4. Sustentación del edificio Sistema estructural Sistema envolvente Sistema de compartimentación Sistemas de acabados Sistemas de acondicionamiento e instalaciones 2.6.1. Sistemas de transporte y ascensores 2.6.2. Protección frente a la humedad 2.6.3. Evacuación de residuos sólidos 2.6.4. Fontanería 2.6.5. Evacuación de aguas 2.6.6. Instalaciones térmicas del edificio 2.6.7. Ventilación 2.6.8. Electricidad 2.6.9. Instalaciones de iluminación 2.6.10. Protección contra incendios 2.6.11. Pararrayos 2.6.12. Instalaciones de protección y seguridad (antiintrusión). 3. CUMPLIMIENTO DEL CTE 3.1. 3.2.. Seguridad estructural Seguridad en caso de incendio 3.2.1. SI 1 Propagación interior 3.2.2. SI 2 Propagación exterior 3.2.3. SI 3 Evacuación de ocupantes 3.2.4. SI 4 Instalaciones de protección contra incendios 3.2.5. SI 5 Intervención de los bomberos 3.2.6. SI 6 Resistencia al fuego de la estructura 3.3. Seguridad de utilización y accesibilidad 3.3.1. SUA 1 Seguridad frente al riesgo de caídas 3.3.2. SUA 2 Seguridad frente al riesgo de impacto o de atrapamiento 3.3.3. SUA 3 Seguridad frente al riesgo de aprisionamiento en recintos 3.3.4. SUA 4 Seguridad frente al riesgo causado por iluminación inadecuada 3.3.5. SUA 5 Seguridad frente al riesgo causado por situaciones de alta ocupación 3.3.6. SUA 6 Seguridad frente al riesgo de ahogamiento. 1. 18 18 22 25 27 27. 31 32 43. 53.

(3) 3.3.7. SUA 7 Seguridad frente al riesgo causado por vehículos en movimiento 3.3.8. SUA 8 Seguridad frente al riesgo causado por la acción del rayo 3.3.9. SUA 9 Accesibilidad 3.4. Salubridad 3.4.1. HS 1 Protección frente a la humedad 3.4.2. HS 2 Recogida y evacuación de residuos 3.4.3. HS 3 Calidad del aire interior 3.4.4. HS 4 Suministro de agua 3.4.5. HS 5 Evacuación de aguas 3.5. Protección frente al ruido 3.6. Ahorro de energía 3.6.1. HE 0 Limitación de consumo energético 3.6.2. HE 1 Limitación de demanda energética 3.6.3. HE 2 Rendimiento de las instalaciones térmicas 3.6.4. HE 3 Eficiencia energética de las instalaciones de iluminación 3.6.5. HE 4 Contribución solar mínima de agua caliente sanitaria 3.6.6. HE 5 Contribución fotovoltaica mínima de energía eléctrica. 62. 67 68. II. LISTADO DE PLANOS. 78. III. PLIEGOS DE CONDICIONES. 79. IV. MEDICIONES. 86. V. PRESUPUESTO. 86. 2.

(4) I.MEMORIA 1. MEMORIA DESCRIPTIVA. 3.

(5) 1. MEMORIA DESCRIPTIVA 1.1. IDENTIFICACIÓN Y OBJETO DEL PROYECTO El presente proyecto consiste en la creación de una asamblea legislativa de la Región Norte de Portugal, ubicada en la ciudad de Braga. Se situará en la zona norte de la ciudad, próximo al Estadio Municipal de Braga, integrado y formando parte de un plan de regeneración de esta zona marginal de la ciudad, por tanto, el proyecto también tiene por objeto la regeneración de esta área.. 1.2. AGENTES Debido al carácter académico de este proyecto no se especifican ni promotor ni otros técnicos.. 1.3 INFORMACIÓN PREVIA: ANTECEDENTES Y CONDICIONANTES DE PARTIDA El proyecto del Parlamento de la Región Norte de Portugal en Braga tiene lugar en una parcela en el borde la ciudad, al norte – noroeste, al lado del Estadio Municipal de Braga, de Eduardo Souto de Moura, integrado en una cantera. Esta situación más alejada del centro de la ciudad nos brinda lado una parcela de una gran extensión, aproximadamente 44.320 m². La parcela, con una dimensión longitudinal predominante (SO-NE) frente a la transversal (SE-NO) está en una cota muy baja (entre la 65 y la 80) porque va en paralelo al discurso del río Cávado en la mayor longitud. La pendiente es ligera en gran parte de la misma, salvo en los bordes, que se encuentra con muros de piedra en el linde noreste, para la contención de tierras por el comiendo de la ladera y acompañando a un pequeño camino peatonal. Casi por el medio de la parcela pasa transversalmente a ella y al río un camino romano procedente desde el centro de la ciudad, el camino Real, recogido en el planeamiento. Al norte de la parcela discurre la carretera nacional N205-4, con carácter de vía de circunvalación de capacidad media-alta, lo que produce una rotura del tejido entre lo rural y lo urbano, y genera una fuente de ruido a la parcela (entre 65dBA y 70dBA). De hecho el camino romano queda interrumpido por esta vía. Por contrapunto, la carretera tiene una ligera curva desde la cual hay una gran visibilidad de la parcela y propicia un reclamo visual fugaz. Además esta vía es el principal acceso a la parcela desde fuera de la ciudad o desde el aeropuerto. En ambas riberas del río, pero mayormente en la sur, había una arboleda que reducía el impacto de la N205-4 en su zona más próxima a la parcela.. Al sur y al este de la parcela se manifiesta el borde inacabado de la ciudad con bloques de viviendas de planta longitudinal, en L o en U entre 6 y 7 plantas con gran presencia visual desde la parcela. El tejido de vías de circulación está acabado e inconexo, intensificando esa zona de tránsito marginal entre la ciudad y los núcleos rurales. Entre estos dos grupos de bloques de viviendas se encuentra la capilla de San Fructuoso, en buen estado de conservación y cierto valor arquitectónico que reafirma la situación de tránsito. El ámbito donde se sitúa la parcela carece de planeamiento concreto, más bien un plan de comunicación de parques urbanos al norte de la ciudad, donde se incluye nuestra parcela como zona de vegetación y lucro, debido a la presencia de masa arbórea tanto en la parcela como en el entorno próximo. Además está recogido la posibilidad de creación de equipamientos en este lugar como cierre de la ciudad y regeneración de la zona.. 4.

(6) 1.4. PROCESO EVOLUTIVO DEL PROYECTO Con los antecedentes previamente citados, para la concepción del proyecto se plantean varias premisas a cumplir: en un primer lugar, la dispersión del tejido en este ámbito produce una falta de un espacio público definido, de aprovechamiento tanto a las edificaciones próximas a la parcela como a los núcleos de viviendas unifamiliares. Por tanto se proyectará una plaza para la unificación de la zona y como elemento de antesala implícito a un edificio de estas características. El camino romano que pasa por la parcela proviene desde el centro de la ciudad de Braga y continúa por los núcleos rurales al norte de la ciudad. Este elemento todavía en uso a pesar de su escasa presencia material (un simple camino de tierra entre la vegetación actual) va a ser el que ayude a coser los dos tejidos entre sí. Por último, se tendrá en cuenta el tratamiento vegetal, continuando el cinturón verde de parques urbanos propuestos por el planeamiento y se buscará que ayude a la transición entre lo urbano y lo rural junto a la formalización el proyecto. En las primeras propuestas se buscaba que la geometría del edificio encerrase una plaza acotada, fraccionándolo para permitir el paso del camino romano y desde el camino peatonal contiguo al muro. La fragmentación del edificio complicaba sus usos y multiplicaba entradas que provocaba una falta de seguridad poco aconsejable para un parlamento.. Por tanto, las siguientes soluciones procuraban que siempre fuese una única pieza, con una fractura en la planta baja para el paso del camino romano y por las dimensiones del mismo, provocando un umbral, una transición entre lo urbano y lo rural amplificado con la vegetación. La formalización más próxima a estos momentos produjo una pieza con un quiebro y una rotura para el camino romano, pero el emplazamiento de la misma le daba la espalda a la ciudad y se abría en exceso a lo vegetal, perdiéndose ese punto de partida inicial de una plaza definida y de recepción al Parlamento desde la ciudad.. 5.

(7) La literalidad de traspasar los conceptos iniciales a la forma arquitectónica no resolvió los problemas, sino que incluso los generaba a mayores. Por tanto, a partir de este punto, se retomaron las premisas y se buscó la esencia, la forma más pura y simple para dar respuesta a lo pretendido.. 1.5. DESCRIPCIÓN DEL PROYECTO Con estos condicionantes previos, la propuesta del proyecto surge con dos volúmenes paralepipédicos paralelos entre sí, siguiendo la direccionalidad del camino romano. El ligero desplazamiento entre ellas y su condición de paralelismo contiene entre ellas un espacio acotado, una plaza contenida y un gran vestíbulo previo al Parlamento como se buscaba desde un inicio, que recibe tanto a los que vienen desde la ciudad como a los que vienen desde el norte, sin distinción de favor. Además intensifica el uso del camino y la relación entre el tejido urbano y el rural. Sobre esas piezas se apoya un volumen prismático longitudinal de forma transversal a estas. Esta elevación permite el paso del camino romano por debajo, sin alterarlo en su recorrido, y el concepto de umbral, como zona de transición de lo urbano y lo rural sin manifestarse de forma tan literal como en la propuesta anterior.. Se propone una masa arbórea en la ribera del río Cávado para la protección del mismo y siguiendo el planeamiento de propuesta de parques urbanos en la zona norte de la ciudad.. 6.

(8) 1.5.1. DESCRIPCIÓN GENERAL DEL EDIFICIO, PROGRAMA DE NECESIDADES, USO CARACTERÍSTICO DEL EDIFICIO Y OTROS USOS PREVISTOS, RELACIÓN CON EL ENTORNO. El proyecto se compone de tres volúmenes, dos de planta inferior, paralelos entre ellos y encima de estos, apoyándose de forma transversal, el tercer volumen de tres plantas. Entre los volúmenes inferiores se proyecta la plaza que sirve de antesala y acceso al edificio. La separación entre las piezas es de 60 metros, y ambas son de 65 metros de longitud, lo que implica una gran superficie de la plaza y con ello tener la entidad necesaria para la representatividad del parlamento. Como también es la zona de transición, la plaza en la parte norte, se diluye con la vegetación y así no generar un límite definido, sino que la ciudad se introduce en la naturaleza y viceversa. La ligera pendiente de la parcela en el sentido transversal permite que la pendiente de la plaza sea mínima, situándose entre las cotas 72 y 70.. En la intersección del volumen inferior oeste con el superior se formaliza el vestíbulo, con un vacío interior en toda la altura. La relación entre el vestíbulo y el exterior se realiza a cota 71 a través de una caja de vidrio, protegida bajo el volumen superior, que contiene el registro y control y provoca una entrada en Z, más indirecta, para una transición más tenue de fuera a dentro. Las piezas inferiores, se introducen ligeramente en el terreno a través de la tendida pendiente. Una de las piezas, por las cotas, se entierra un poco más y se aprovecha para el aparcamiento y los cuartos de instalaciones, que además tienen una fácil ventilación directa con el exterior. El otro volumen inferior contiene la cafetería, abierta a la plaza y al paisaje de fondo con la arboleda de la parcela a través de una terraza; y prensa, con un acceso más restringido. El volumen superior vuela hacia ambos lados respecto a las piezas inferiores. Por el lado oeste el vuelo es más significativo, señalando que algo sucede: contiene el salón de plenos, el uso más representativo de un parlamento. Este vuelo está directamente relacionado con el vacío generado por el vestíbulo, haciéndose notar el salón de plenos ya desde el acceso al edificio. Encima del salón de plenos se sitúa el área de presidencia, contenidos en un volumen separado de la envolvente, con entidad propia.. 7.

(9) Al otro lado del vacío del vestíbulo, se distribuyen las funciones más administrativas y de oficina abriendo huecos en las tres alturas, recortando los forjados para una mejor entrada de la luz y condición espacial para aligerar la longitudinalidad del edificio. Los espacios de oficinas también se separan de la envolvente. El uso característico del edificio es Administrativo, con parte de Pública Concurrencia por la presencia del salón de plenos y la cafetería.. 1.5.2. DESCRIPCIÓN GENERAL DE LA GEOMETRÍA DEL EDIFICIO, VOLUMEN, SUPERFICIES ÚTILES Y CONSTRUIDAS, ACCESOS Y EVACUACIÓN. Como se dice en el apartado anterior, el edificio se compone de tres volúmenes prismáticos, dos inferiores y uno superior transversal a ellos. La separación entre las dos piezas inferiores es de 60 metros, y el volumen superior se realiza sin ningún apoyo intermedio, por lo que se dispone de dos celosías metálicas de la altura del volumen superior para salvar esa luz. La entrada al edificio, como se comenta previamente es en la intersección entre el volumen inferior que contiene la cafetería con el superior. La formalización de la entrada es a través de una caja de vidrio que funciona como cortavientos y control previo a la entrada al vestíbulo. Además cuenta con una salida de emergencia en esa misma fachada. En el otro volumen inferior también se dispone una salida de emergencia y la entrada al aparcamiento de los diputados. El acceso rodado a la parcela se realiza desde el noreste, el punto más próximo a la nacional N-205-4, y aprovechando la presencia de un camino de acceso a las viviendas situadas en la parcela. Este camino, que para evitar una gran presencia del mismo, se materializa con tierra compactada y va atravesando la parcela entre los árboles, camuflado entre la naturaleza para finalmente aparcar el coche en una zona previa, para luego adentrarte en la plaza de forma peatonal y tener una visual general y conjunta del edificio, a través del camino existente. Los accesos peatonales son desde el sur de la parcela, por el Caminho da Ordem, siguiente el viejo trazado del camino romano. Siguiendo este camino, por tanto también podemos acceder desde el norte. En la parte sur-este de la parcela hay un muro de piedra que acompaña a un camino peatonal, de tierra. Este camino comunica la calle Antonio José Lisboa, a la atura de una parada de autobús, con el punto de entrada sur de la parcela por el Caminho da Ordem. Para la evacuación del edificio, en los puntos de intersección de los volúmenes se sitúan sendas escaleras protegidas y ascensores accesibles y de emergencia. Como la distancia entre estos dos puntos es muy elevada, por la parte exterior del edificio, integrada con la envolvente, se disponen de escaleras de evacuación de emergencia, que conectan directamente al exterior hacia la planta baja.. A continuación se indican las superficies de cada estancia del edificio a modo de tabla:. SUPERFICIES. m². Planta baja. 1718,58. 01_Entrada. 193,19. 02_Cafetería. 392,12. 02_01 Mesas. 263,41. 02_02 Cocina. 30,71. 02_03 Terraza. 82,25. 02_04 Cuarto UTA. 15,75. 03_ Aseos. 33,18. 04_ Vestuarios ujieres. 10,67. 8.

(10) 05_ Prensa. 202,8. 05_01 Ruedas de prensa. 57,45. 05_02 Sala de trabajo. 28,15. 05_03 Se de grabación. 43,51. 05_04 Zona reunión/descanso. 37,58. 05_05 Circulaciones. 36,11 10,6. 05_06 Aseos 06_ Cuartos instalaciones. 42,47. 07_Cuarto de seguridad. 27,26. 08_ Centro de transformación y cuadro B.T.. 46,42. 09_Grupo electrógeno. 21,85. 10_Grupo de presión contra incendios. 23,84. 11_Cuarto de RACK. 29,69. 12_Cuarto fontanería. 15,18. 13_Cuarto de UTA centralizada. 36,15. 14_Cuarto para instalación climatización. 106,5. 15_Circulaciones. 34,74. 16_Aparcamiento. 502,52. Planta primera. 1874,96. 01_ Salón de plenos. 246,78. 01_01 Diputados y mesa. 184,97 53,68. 01_02 Cabinas prensa 01_03 Aseos. 8,13. 02_ Sala gobierno regional. 26,1. 03_ Sala diputados. 65,78. 04_ Sala de comisiones A. 37,91. 05_ Sala de comisiones B. 56,98. 06_ Sala de comisiones C. 56,98 302,56. 07_ Administración 07_01 Dirección. 91,21. 07_02 Tecnologías de la información. 60,07. 07_03 Publicaciones, archivos y documentación. 60,07. 07_04 Mantenimiento e infraestructuras. 91,21. 08_ Área de asistencia parlamentaria. 173,88. 08_01 Zona de trabajo. 127,03. 08_02 Archivo. 46,85. 09_ Aseos generales. 27,07. 10_ Archivo general. 99,5 781,42. Circulaciones. 9.

(11) Planta segunda. 1037,43. 01_ Salón de plenos (tribuna). 44,03. 02_ Área de intervención general. 91,47. 03_ Sala de reunión A. 44,35. 03_ Sala de reunión B. 44,35. 04_ Grupo parlamentario A. 62,88. 04_ Grupo parlamentario B. 62,88. 04_ Grupo parlamentario C. 62,88. 04_ Grupo parlamentario D. 62,88. 05_ Aseos generales. 27,07 106,29. 06_ Biblioteca 07_ Zonas de descanso/espera. 77,55. Circulaciones. 350,8. Planta tercera. 1288,95. 01_ Presidencia. 232,81. 02_ Despachos diputados (27). 325,35. 02_01 Despacho. 12,05. 03_ Zonas de descanso. 66,74. 04_ Aseos generales. 27,07. 05_ Sala de reuniones inter-grupo. 106,29. Circulaciones. 530,69. TOTAL útil. 5919,92. TOTAL construida. 8129,63. 10.

(12) 1.5.3. JUSTIFICACIÓN DEL CUMPLIMIENTO DE LA NORMATIVA URBANÍSTICA, ORDENANZAS MUNICIPALES Y OTRAS NORMATIVAS. La parcela no tiene una normativa específica de cumplimiento, ni limitación de edificabilidad, ni de retranqueos ni limitación de altura de cornisa. Más bien en el planeamiento se indican conceptos más genéricos al estar situada en una zona alejada de la ciudad y sin una trama urbana definida. La parcela está incluida en el UOPG - 6: Parque y área de expansión de Real-Dume. Este UOPG está dentro de los ámbitos verdes o parques, con una edificabilidad baja sin especificar un valor (principalmente destinado a equipamientos), gran presencia de vegetación y espacios para el uso público. En esta área y en varias de la zona norte está previsto un cinturón de parques urbanos. La nacional N205-4 es una vía de densidad de tráfico media alta, y está recogida en el Mapa de Ruido del planeamiento, siendo el rojo un ruido ambiental de 65 dBA y el rojo más oscuro 70 dBA, como se muestra en el plano, la carretera está de color rojo y va bajando tonos hasta el verde. Por la parcela discurre el río Cávado que está recogido en el planeamiento, con una zona de ribera afectada a nivel de inundaciones en invierno. Además está recogido que tiene que estar protegidas las riberas del río, por un lado por protección paisajística, y por otro lado para evitar inundaciones o infiltraciones. Por ello se decide a nivel de proyecto separarse del río y la plantación de vegetación, principalmente arbórea para protegerlo e incentivar los parques urbanos propuestos, además sirve de protección del ruido generado por la carretera nacional. Lo último a destacar es el paso del trazado de la vía romana, el Camino Real que está clasificado a nivel patrimonial (en el plano abajo a la izquierda el tramado en rosa es el camino, como se observa desde el centro hasta nuestra zona de parcela y continua) y que tiene un primer grado de protección, como se ve en el plano de la derecha con línea roja las zonas de protección. A nivel de proyecto se han tenido en cuenta, revalorizando el trazado de la vía romana y fomentando la relación entre el ámbito urbano y el rural para consolidar la zona de transición.. 11.

(13) 1.5.4. MARCO LEGAL APLICABLE DE ÁMBITO ESTATAL, AUTONÓMICO Y LOCAL. Como este proyecto está propuesto como tema de Proyecto de Fin de Carrera y es de carácter educativo, la norma a emplear para la justificación del cumplimiento de la misma se supondrá que el proyecto está realizado en España y su normativa. El presente proyecto cumple el Código Técnico de la Edificación, satisfaciendo las exigencias básicas para cada uno de los requisitos básicos de 'Seguridad estructural', 'Seguridad en caso de incendio', 'Seguridad de utilización y accesibilidad', 'Higiene, salud y protección del medio ambiente', 'Protección frente al ruido' y 'Ahorro de energía y aislamiento térmico', establecidos en el artículo 3 de la Ley 38/1999, de 5 de noviembre, de Ordenación de la Edificación. En el proyecto se ha optado por adoptar las soluciones técnicas y los procedimientos propuestos en los Documentos Básicos del CTE, cuya utilización es suficiente para acreditar el cumplimiento de las exigencias básicas impuestas en el CTE. Exigencias básicas del CTE no aplicables en el presente proyecto Exigencias básicas SUA: Seguridad de utilización y accesibilidad Exigencia básica SUA 5: Seguridad frente al riesgo causado por situaciones de alta ocupación Las condiciones establecidas en DB SUA 5 son de aplicación a los graderíos de estadios, pabellones polideportivos, centros de reunión, otros edificios de uso cultural, etc. previstos para más de 3000 espectadores de pie. Por lo tanto, para este proyecto, no es de aplicación.. Exigencias básicas HE: Ahorro de energía Exigencia básica HE 4: Contribución solar mínima de agua caliente sanitaria No procede por que la demanda de ACS es prácticamente nula. Exigencia básica HE 5: Contribución fotovoltaica mínima de energía eléctrica El edificio es de uso administrativo, por lo que, según el punto 1.1 (ámbito de aplicación) de la exigencia básica HE 5, no requiere de instalación solar fotovoltaica.. Cumplimiento de otras normativas específicas: Estatales ICT. Reglamento regulador de las infraestructuras comunes de telecomunicaciones para el acceso a los servicios de telecomunicación en el interior de las edificaciones. RITE. Reglamento de instalaciones térmicas en edificios (RITE). REBT. Reglamento electrotécnico para baja tensión e instrucciones técnicas complementarias (ITC) BT 01 a BT 51. RIPCI. Reglamento de instalaciones de protección contra incendios (RIPCI). RCD. Producción y gestión de residuos de construcción y demolición. R.D. 235/13. Procedimiento básico para la certificación de la eficiencia energética de los edificios. 12.

(14) 1.5.5. DESCRIPCIÓN GENERAL DE LOS PARÁMETROS QUE DETERMINAN LAS PREVISIONES TÉCNICAS A CONSIDERAR EN EL PROYECTO. Los condicionantes del proyecto de las tres piezas, una apoyada encima de las otras dos y estas al estar separadas entre ellas 60 metros, requiere una solución estructural de una celosía de barras metálica para salvar la luz. Por tanto, la celosía abarca con su canto la altura de la fachada y así forma a formar parte del edificio. Debido al uso cambiante de los gobiernos en el parlamento, se busca que la formalización estructural y constructiva permita cierta flexibilidad para realizar cambios sin grandes dificultades, por ello entre las celosías de fachada se unen entre ellas otras celosías en sentido transversal que permiten el apoyo de los forjados, dejando la planta libre de elementos estructurales para poder realizar cualquier modificación de uso. Están situadas cada 7’5 metros, unidas entre montantes de la cercha, y gran parte de los espacios interiores acompañan este módulo. Los forjados se apoyan en estas celosías, pero no cubren todo el ancho del edificio, estos se agrietan para crear una relación entre las tres plantas en el interior y así tener mejor iluminación en todos los puntos. Además, esta separación de los forjados de los bordes permite dejar desahogada la celosía de fachada tomando más presencia en el interior. Las celosías transversales siguen su curso hasta la unión con la celosía, dejándose ver donde el forjado se detiene, por tanto en esas grietas interiores se muestra la estructura, y así todo forma parte del conjunto. Todo el volumen tiene el mismo hilo estructural, pero en la zona del vuelo, donde se sitúa el salón de plenos y el área de presidencia, el sistema cambia, siguiendo el mismo ritmo. El salón de plenos se manifiesta como una caja exenta maciza, de madera y sobre la caja aparece presidencia con un cerramiento de vidrio para contrastar y marcar más el salón de plenos. Para el forjado de la presidencia y de la tribuna del salón de plenos, se decide colgarlo mediante tirantes de las vigas superiores, para tener la menor presencia de la misma. La envolvente del cuerpo superior es una fachada de muro cortina por fuera de la celosía, para no distorsionar la visión de la misma y para poder tener una visión del entorno, en gran parte natural. Pero tener estos grandes paños acristalados en un clima como el de Braga implica muchas ganancias térmicas solares y provoca una sensación de falta de protección frente al entorno, siendo por su uso necesarias grandes medidas de seguridad. Por tanto, se busca una piel homogénea, que ayude al control solar y aprovechamiento del mismo y un elemento que aligere el carácter horizontal de la pieza superior. Por ello se opta por unas lamas de aluminio, dispuestas verticalmente que controlan la incidencia solar, tamizan la vista hacia el entorno y el dinamismo de las mismas reducen la componente horizontal del proyecto siguiendo el módulo de 7’5 metros de la estructura. Piel y estructura se muestran por igual formando una imagen de conjunto, sin saber cuándo empieza el límite de uno y termina el del siguiente, ya que según la posición desde el que se observe el edificio, la piel crea un continuo que hace desaparecer la estructura, y en otros momentos, con los efectos de la luz y las sombras, la estructura se impone ante la piel.. Esta gran pieza superior apoya en muros de hormigón, en la planta baja. El cerramiento de los volúmenes inferiores se realiza con doble muro de hormigón blanco, dando peso a las piezas y vinculándolo con el terreno y hacer el contraste con la ligereza de la pieza que sostiene. Estructura y cerramiento son lo mismo, tal y como se pretende en el cuerpo superior, entendiendo todo como un conjunto y no como una suma de partes.. 13.

(15) 1.6. PRESTACIONES DEL EDIFICIO 1.6.1. PRESTACIONES PRODUCTO DEL CUMPLIMIENTO DE LOS REQUISITOS BÁSICOS DEL CTE Prestaciones derivadas de los requisitos básicos relativos a la seguridad: - Seguridad estructural (DB SE) - Resistir todas las acciones e influencias que puedan tener lugar durante la ejecución y uso, con una durabilidad apropiada en relación con los costos de mantenimiento, para un grado de seguridad adecuado. - Evitar deformaciones inadmisibles, limitando a un nivel aceptable la probabilidad de un comportamiento dinámico y degradaciones o anomalías inadmisibles. - Conservar en buenas condiciones para el uso al que se destina, teniendo en cuenta su vida en servicio y su coste, para una probabilidad aceptable. - Seguridad en caso de incendio (DB SI) - Se han dispuesto los medios de evacuación y los equipos e instalaciones adecuados para hacer posible el control y la extinción del incendio, así como la transmisión de la alarma a los ocupantes, para que puedan abandonar o alcanzar un lugar seguro dentro del edificio en condiciones de seguridad. - El edificio tiene fácil acceso a los servicios de los bomberos. El espacio exterior inmediatamente próximo al edificio cumple las condiciones suficientes para la intervención de los servicios de extinción. - El acceso desde el exterior está garantizado, y los huecos cumplen las condiciones de separación para impedir la propagación del fuego entre sectores. - No se produce incompatibilidad de usos. - La estructura portante del edificio se ha dimensionado para que pueda mantener su resistencia al fuego durante el tiempo necesario, con el objeto de que se puedan cumplir las anteriores prestaciones. Todos los elementos estructurales son resistentes al fuego durante un tiempo igual o superior al del sector de incendio de mayor resistencia. - No se ha proyectado ningún tipo de material que por su baja resistencia al fuego, combustibilidad o toxicidad pueda perjudicar la seguridad del edificio o la de sus ocupantes. - Seguridad de utilización y accesibilidad (DB SUA) - Los suelos proyectados son adecuados para favorecer que las personas no resbalen, tropiecen o se dificulte la movilidad, limitando el riesgo de que los usuarios sufran caídas. - Los huecos, cambios de nivel y núcleos de comunicación se han diseñado con las características y dimensiones que limitan el riesgo de caídas, al mismo tiempo que se facilita la limpieza de los acristalamientos exteriores en condiciones de seguridad. - Los elementos fijos o practicables del edificio se han diseñado para limitar el riesgo de que los usuarios puedan sufrir impacto o atrapamiento. - Los recintos con riesgo de aprisionamiento se han proyectado de manera que se reduzca la probabilidad de accidente de los usuarios. - El diseño del edificio facilita la circulación de las personas y la sectorización con elementos de protección y contención en previsión del riesgo de aplastamiento, para limitar el riesgo causado por situaciones con alta ocupación. - En las zonas de aparcamiento o de tránsito de vehículos, se ha realizado un diseño adecuado para limitar el riesgo causado por vehículos en movimiento. - El dimensionamiento de las instalaciones de protección contra el rayo se ha realizado de acuerdo al Documento Básico SUA 8 Seguridad frente al riesgo causado por la acción del rayo.. 14.

(16) - El acceso al edificio y a sus dependencias se ha diseñado de manera que se permite a las personas con movilidad y comunicación reducidas la circulación por el edificio en los términos previstos en el Documento Básico SUA 9 Accesibilidad y en la normativa específica. Prestaciones derivadas de los requisitos básicos relativos a la habitabilidad: - Salubridad (DB HS) - En el presente proyecto se han dispuesto los medios que impiden la penetración de agua o, en su caso, permiten su evacuación sin producción de daños, con el fin de limitar el riesgo de presencia inadecuada de agua o humedad en el interior de los edificios y en sus cerramientos como consecuencia del agua procedente de precipitaciones atmosféricas, de escorrentías, del terreno o de condensaciones. - El edificio dispone de espacios y medios para extraer los residuos ordinarios generados en ellos de forma acorde con el sistema público de recogida de tal forma que se facilite la adecuada separación en origen de dichos residuos, la recogida selectiva de los mismos y su posterior gestión. - Se han previsto los medios para que los recintos se puedan ventilar adecuadamente, eliminando los contaminantes que se produzcan de forma habitual durante su uso normal, con un caudal suficiente de aire exterior y con una extracción y expulsión suficiente del aire viciado por los contaminantes. - Se ha dispuesto de medios adecuados para suministrar al equipamiento higiénico previsto de agua apta para el consumo de forma sostenible, con caudales suficientes para su funcionamiento, sin la alteración de las propiedades de aptitud para el consumo, que impiden los posibles retornos que puedan contaminar la red, disponiendo además de medios que permiten el ahorro y el control del consumo de agua. - Los equipos de producción de agua caliente dotados de sistemas de acumulación y los puntos terminales de utilización disponen de unas características tales que evitan el desarrollo de gérmenes patógenos. - El edificio proyectado dispone de los medios adecuados para extraer las aguas residuales generadas en ellos de forma independiente o conjunta con las precipitaciones atmosféricas y con las escorrentías. - Protección frente al ruido (DB HR) - Los elementos constructivos que conforman los recintos en el presente proyecto, tienen unas características acústicas adecuadas para reducir la transmisión del ruido aéreo, del ruido de impactos y del ruido y vibraciones de las instalaciones propias del edificio, así como para limitar el ruido reverberante. - Ahorro de energía y aislamiento térmico (DB HE) - El edificio dispone de una envolvente de características tales que limita adecuadamente la demanda energética necesaria para alcanzar el bienestar térmico en función del clima de la localidad, del uso del edificio y del régimen de verano-invierno, así como por sus características de aislamiento e inercia, permeabilidad al aire y exposición a la radiación solar, reduce el riesgo de aparición de humedades de condensación superficiales e intersticiales que puedan perjudicar sus características y tratando adecuadamente los puentes térmicos para limitar las pérdidas o ganancias de calor y evitar problemas higrotérmicos en los mismos. - El edificio dispone de las instalaciones térmicas apropiadas destinadas a proporcionar el bienestar térmico de sus ocupantes, regulando el rendimiento de las mismas y de sus equipos. - El edificio dispone de unas instalaciones de iluminación adecuadas a las necesidades de sus usuarios y a la vez eficaces energéticamente con un sistema de control que permite ajustar el encendido a la ocupación real de la zona, así como de un sistema de regulación que optimiza el aprovechamiento de la luz natural, en las zonas que reúnen unas determinadas condiciones.. 15.

(17) 1.6.2. PRESTACIONES EN RELACIÓN A LOS REQUISITOS FUNCIONALES DEL EDIFICIO - Utilización - Los núcleos de comunicación (escaleras y ascensores, en su caso), se han dispuesto de forma que se reduzcan los recorridos de circulación. - En el edificio se ha primado también la reducción de recorridos de circulación, evitando los espacios residuales como pasillos, con el fin de que la superficie sea la necesaria y adecuada al programa requerido. - Acceso a los servicios - Se ha proyectado el edificio de modo que se garantizan los servicios de telecomunicación (conforme al Real Decreto-ley 1/1998, de 27 de Febrero, sobre Infraestructuras Comunes de Telecomunicación), así como de telefonía y audiovisuales. 1.6.3. PRESTACIONES QUE SUPERAN LOS UMBRALES ESTABLECIDOS EN EL CTE Por expresa voluntad del Promotor, no se han incluido en el presente proyecto prestaciones que superen los umbrales establecidos en el CTE, en relación a los requisitos básicos de seguridad y habitabilidad. 1.6.4. LIMITACIONES DE USO DEL EDIFICIO - Limitaciones de uso del edificio en su conjunto - El edificio sólo podrá destinarse a los usos previstos en el proyecto. - La dedicación de alguna de sus dependencias a un uso distinto del proyectado requerirá de un proyecto de reforma y cambio de uso que será objeto de nueva licencia. - Este cambio de uso será posible siempre y cuando el nuevo destino no altere las condiciones del resto del edificio ni menoscabe las prestaciones iniciales del mismo en cuanto a estructura, instalaciones, etc. - Limitaciones de uso de las dependencias - Aquellas que incumplan las precauciones, prescripciones y prohibiciones de uso referidas a las dependencias del inmueble, contenidas en el Manual de Uso y Mantenimiento del edificio. - Limitaciones de uso de las instalaciones - Aquellas que incumplan las precauciones, prescripciones y prohibiciones de uso de sus instalaciones, contenidas en el Manual de Uso y Mantenimiento del edificio. - Limitaciones de aforo - El edificio está destinado a un aforo máximo de 952 personas.. 16.

(18) 2. MEMORIA CONSTRUCTIVA. 17.

(19) 2. MEMORIA CONSTRUCTIVA 2.1. SUSTENTACIÓN DEL EDIFICIO El informe geotécnico describe dos niveles del terreno, una primera capa de tierra vegetal no resistente y un segundo sustrato de piedra a partir del 1’5 metros de profundidad que permite una cimentación directa, por ello se opta por una cimentación de zapatas corridas y aisladas como se describe a continuación. Resumen datos del informe geotécnico: DATOS GEOTECNICO. NIVEL I. NIVEL II. DESCRIPCION. Tierra vegetal, color marrón y materiales de relleno. PROFUNDIDAD. 0-1,50 m. Macizo rocoso de naturaleza ígnea, tonos grises y rosados y grano medio-grueso. A partir 1,50 m. DENSIDAD APARENTE γap. 1,70 T/m3. 2,65 T/m3. ÁNGULO ROZAMIENTO INTERNO ϕ. 25º. 35º. COHESIÓN C. 0 t/m2. 0 t/m2. EXCAVABILIDAD. Medios mecánicos convencionales. No excavable medios convencionales. Martillo picador.. Nivel freático a partir de cota 1,10 m. El edificio se apoya en el terreno en los dos cuerpos inferiores en planta baja. Estos están realizados en su perímetro con muros de hormigón armado, los cuales tienen bajo ellos una zapata corrida de hormigón armado de 170x60 cm. Los muros están separados 15 metros entre ellos en el sentido transversal, y 65 metros en el longitudinal. Entre muros se disponen pilares de hormigón armado sustentados por zapatas aisladas de 140x125x60. Las celosías del cuerpo superior apoyan en muros de hormigón armado de 50 cm de espesor, y estos apoyan en zapatas corridas de 590x160 cm. Todas las zapatas están conectadas a la red de toma a tierra para protección.. 2.2. SISTEMA ESTRUCTURAL Los volúmenes inferiores tienen unas dimensiones de 15x65 metros y están construidos con muros dobles de hormigón armado in situ HA-25/B/20/I y tienen 25 cm de espesor el muro resistente y 15 cm de espesor el muro exterior no resistente. Entre los muros de hormigón se proyectan dos filas de pilares de hormigón armado de 40x25 cm de HA-25/B/20/I, de esta forma ayuda a reducir la luz entre apoyos de la losa de hormigón armado para el forjado de cubierta de 40 cm de espesor en la pieza más al oeste y de 30 cm en la este. Se dispone de forjado sanitario realizado con losa de hormigón armado de 40 cm de espesor el volumen oeste y de 30 cm en al este y con una altura libre de 2´5 metros, ya que es la diferencia entre el nivel del estrato resistente y la cota final de acabado de la urbanización. A pesar de no ser necesario disponer de forjado sanitario debajo del aparcamiento, se realiza de todos modos para mayor facilidad constructiva y por la comunicación con la galería de instalaciones que conecta las dos piezas. Esta galería se realiza in situ con muretes de hormigón armado de 20 cm de espesor apoyados sobre una zapata corrida de 40 cm de canto y rematada superiormente con una losa de hormigón armado de 20 cm d espesor. En la pieza del vestíbulo principal se proyecta un núcleo de comunicaciones verticales que contiene el ascensor, un patinillo de instalaciones y una escalera protegida. Todo esto se realiza con muros de hormigón de 20 cm de espesor que se apoyan en una losa de hormigón armado combinada con una de las zapatas de 590x160 cm. En la otra pieza aparece el núcleo de comunicaciones para una escalera protegida y un ascensor. Las dos escaleras protegidas se realizan in situ con losa de hormigón armado de 20 cm de espesor.. 18.

(20) 19.

(21) Como se puede observar en la axonometría del esquema de la estructura, tenemos los dos cuerpos inferiores como hemos descrito antes en los cuales se apoyan las dos celosías de acero principales, de 15’52 cm de canto total (de cara superior a cara inferior). El segundo nivel de estructura son las celosías de barras en el sentido transversal que cubren una luz de 18’6 metros a ejes y que están situadas cada 7’5 metros a ejes, la distancia entre los montantes de las celosías principales. El tercer nivel de estructura, está compuesto por las correas que unen entre sí las celosías transversales, que son perfiles IPE 300 o 240. Sobre las correas se apoya el forjado de chapa colaborante de 16 cm de canto. Las celosías principales son tipo Pratt formadas con montantes cada 7’5 metros a ejes, con un total de 16 módulos (17 pórticos), lo que suma una longitud de 120 metros a ejes y están separadas entre ellas 18’6 metros a ejes. Se realiza con perfiles tubulares de acero S355JR de 800x500 mm de sección exterior y diferentes espesores de chapas según los esfuerzos, que se incrementan hacia el interior dejando siempre la medida de 800x500 mm al exterior. Los cordones superiores e inferiores, los montantes y las diagonales tienen la misma sección de dimensión exterior. La realización de los perfiles es mediante chapas de espesores que varían entre 15, 25 y 35 mm y se realizan en taller mediante soldadura oxiacetitética. Como se encuentra al interior, las celosías son de clase C1. Al estar al interior, la estructura tiene que cumplir una resistencia al fuego R90 que se cubre con la aplicación de pintura intumescente en taller en los perfiles como se especifica en los planos. Por la gran dimensión de las celosías se realizan piezas en taller de mitad de altura y con uno o dos módulos optimizando su tamaño para el transporte y la menor realización de juntas soldadas en obra, como se indica en los planos. El punto de apoyo de las celosías en el muro de hormigón de 50 cm de espesor se realiza mediante cuatro puntos, dos a dos, por cada volumen inferior. La unión se realiza permitiendo el giro de la celosía y evitar transmitir demasiados esfuerzos a la cabeza del muro. Las celosías de segundo nivel son tipo Pratt y están formadas por barras tubulares de sección rectangular de acero S275JR. A rasgos generales hay dos tipos de celosías transversales: el tipo A y el tipo B. Las tipo A están formadas por cordones inferiores y superiores de 300x200 mm de sección exterior y los montantes y diagonales por perfiles de 300x150 mm exterior. Los montantes están separados cada 1’55 metros a ejes y el canto a ejes es de 1’2 metros, y por tanto una altura total de 1’4 metros. Las uniones de las barras son soldadas en taller. Las tipo B conservan el mismo criterio de dimensiones de los perfiles pero varía la dimensión de separación entre montantes, con los tres vanos de cada extremo de 1’1 metros a ejes y de 1’2 los 10 centrales. Las celosías tipo B se disponen en la parte inferior de los pórticos transversales, los que sostienen el forjado de la primera planta del edificio. El resto de las celosías son de tipo A. En algunos puntos las celosías no llegan a unirse con la celosía principal (como sucede en los pórticos 8, 11 y 14) en los que se cuelgan del extremo a la celosía del nivel superior. Este cuelgue se hace con un cable de acero S275JR de 100 mm de diámetro. En gran parte del edificio la estructura va por encima del falso techo y entre sus huecos permite el paso de instalaciones y no necesitaría protección frente a incendios con una solución de falso techo adecuada; pero como en los extremos la gran parte de las celosías están expuestas, se requiere de aplicación de pintura intumescente a las barras como se especifica en los planos. En la zona del salón de plenos, en la parte inferior continúan las celosías tipo B, pero en las plantas siguientes desaparecen y las de cubierta en lugar de la celosía de barras se dispone una viga cajón de 1,2 metros de canto y 300 mm de ancho, formada por chapas de 25 mm de espesor (esto sucede en los pórticos 2, 3 y 4). De estas vigas cajón se cuelgan el forjado de la tercera planta (área presidencia) y el de la segunda planta (tribuna). El cuelgue se realiza mediante cables de acero S275JR de 60 mm de diámetro. Al igual que el resto de la estructura se aplica pintura intumescente para la protección contra incendios, de 0’6 mm de espesor. La estructura que sostiene el forjado de presidencia y de la tribuna está formado por IPE 300 con platabandas laterales de 10 mm de espesor los cuales son los que están unidos a los cables de cuelgue. Los IPE 300 están unidos transversalmente por IPE 160 alineados en su cara inferior, para poder apoyar el forjado de chapa colaborante de 14 cm de canto y este quede enrasado con la cara superior de los perfiles IPE 300.. 20.

(22) Para darle mayor rigidez a la estructura del salón de plenos, perimetralmente se colocan unos UPN 160 colocados cada 1’8 metros aproximadamente que sirven de soporte al cerramiento. Las correas entre celosías transversales tipo A o tipo B son en mayor parte IPE 240, pero en algunos extremos de forjado o en la planta de cubiertas, se precisa de un IPE 300. Todos ellos se colocan alineados en la cara superior con las celosías para apoyar el forjado tanto en celosías como en correas y así optimizar la altura libre de uso. Los forjados de todo el cuerpo superior son de chapa colaborante de 16 cm de canto (salvo en la zona del salón de plenos que son de 14 cm de canto como hemos descrito antes), formado por chapa de acero plegada de 70 mm de canto.. 21.

(23) 2.3. SISTEMA ENVOLVENTE 2.3.1. SUELOS EN CONTACTO CON EL TERRENO -Forjado sanitario. Losa de hormigón armado de 40 cm de canto. Aislamiento de paneles de poliestireno extruído (XPS) de 200 mm de espesor total y de dimensiones 1250x600 mm. Resistencia a la compresión de 300 Kpa, densidad nominal de 35 kg/m3 y conductividad térmica de 0'036 W/m·K.. 2.3.2. FACHADAS -Fachada ventilada metálica Revestimiento de fachada tipo ventilada de paneles de aluminio lacado en color gris de aleación EN AW3005, H44, de 1'4 mm de espesor y de 1'5x0'6 m de dimensión de panel. Sistema de juntas machihembradas por piezas ancladas a subestructura de aluminio anclado a los perfiles IPE 300 y al forjado. Aislamiento constituido por paneles semirrígidos de lana mineral de 60 cm de ancho, no hidrófilos, revestidos en una de sus caras con un tejido de vidrio de gran resistencia mecánica, de 200 mm de espesor total cumpliendo la norma UNE EN 13162 con una conductividad térmica de 0,038 W / (m·K), clase de reacción al fuego A1; tipo Arena ISOVER. Sujeto entre perfiles de subestructura del revestimiento de fachada de aluminio.. -Muro cortina testero Cerramiento de muro cortina formado por estructura autoportante de montantes y travesaños de aluminio acabado anodizado gris. Perfiles con rotura de puente térmico de sección de 50 mm de ancho y 300 mm de longitud. Perfiles intermedios con estrechamiento de la sección a 15 mm de ancho. Acristalamiento mediante perfil presor que comprime perimetralmente el vidrio fijándolo a la estructura autoportante. A este perfil presor se le coloca una tapeta de aluminio de 50 mm de ancho. Dimensiones de los módulos de 200x260 cm a ejes de perfil, vidrio de 195x245 cm. Acristalamiento triple formado de exterior a interior de 8+8/18/6/18/8+8 con cámaras intermedias de argón y vidrio bajo emisivo, con una transmitancia térmica U=0'46 W/m²K. Parte superior de 45 cm de alto y parte inferior de 2 m con panel sandwich en lugar de acristalamiento de 74 mm de espesor.. 22.

(24) -Muro cortina y lamas de aluminio. Cerramiento de muro cortina formado por estructura autoportante de montantes y travesaños de aluminio acabado anodizado gris. Perfiles con rotura de puente térmico de sección de 50 mm de ancho y 300 mm de longitud. Perfiles intermedios con estrechamiento de la sección a 15 mm de ancho. Acristalamiento mediante perfil presor que comprime perimetralmente el vidrio fijándolo a la estructura autoportante. A este perfil presor se le coloca una tapeta de aluminio de 50 mm de ancho. Dimensiones de los módulos de 200x250 cm a ejes de perfil, vidrio de 195x245 cm. Acristalamiento triple formado de exterior a interior de 8+8/18/6/18/8+8 con cámaras intermedias de argón y vidrio bajo emisivo, con una transmitancia térmica U=0'46 W/m²K. Parte superior de 45 cm de alto y parte inferior de 2 m con panel sandwich en lugar de acristalamiento de 74 mm de espesor. En zonas de encuentro con sistema de pasarela, se colocará 40 cm del panel sandwich. Perfil tubular de acero de 300x200 mm de sección anclado mediante pasadores a dos perfiles en L unidos al perfil en U. Perfil de acero laminado UPN 300 colocado entre perfiles tubulares. Rejilla metálica de doble pletina de acero galvanizado electrosoldada de 2 cm de canto de 1x1 m de dimensiones, tipo tramex. Perfil de acero en L atornillado a perfil UPN 300 para sujeción de perfilería de sistema de lamas. Sistema de lamas móviles orientables de aluminio extrusionado sección elíptica de 300x50 mm y 2 mm de espesor, aleación Al-Mg-Si 0.5 F22 (EN 755-2-6063-T66) y acabado anodizado natural. Dos dimensiones de altura de lamas: 4'7 m dos bandas superiores y 6'5 m banda inferior. Lamas separadas entre sí 300 mm ancaladas a subestructura de aluminio en borde superior e inferior de remate de lamas, con sección de perfil similar al muro cortina de 60x150 mm. Sistema de motorización para el movimiento de las lamas oculto en los perfiles de subestructura, con motor lineal 230V/50Hz, fraccionado por conjunto de lamas cada 7'5 m (25 lamas).. 23.

(25) 2.3.3. CUBIERTAS -Cubierta prefabricados de hormigón. Losa de hormigón armado de 40 cm de canto. Lámina impermeable autoprotegida de betún elastomérico SBS, con armadura de fieltro malla de poliéster y fibra de vidrio (FM), con acabado mineral en la cara exterior y un film termo fusible en la inferior. Lámina geotextil no-tejido de fibras 100% poliéster, punzonado mecánicamente mediante agujas con posterior tratado térmico y calandrado, como capa separadora, drenante y protectora. Aislamiento de paneles de poliestireno extruído (XPS) de 200 mm de espesor total y de dimensiones 1250x600 mm. Resistencia a la compresión de 300 Kpa, densidad nominal de 35 kg/m3 y conductividad térmica de 0'036 W/m·K. Panel prefabricado de hormigón de 20 cm de espesor, acabado liso y blanco, macizo reforzado con dos capas internas de cableado pretensado que mejoran la estabilidad y la resistencia a la fisuración. Dimensión de panel de 2'5x15 m.. -Cubierta con lamas de aluminio. Forjado de chapa colaborante de 16 cm de canto apoyado sobre las correas IPE 300 y las celosías. Lámina impermeable autoprotegida de betún elastomérico SBS, con armadura de fieltro malla de poliéster y fibra de vidrio (FM), con acabado mineral en la cara exterior y un film termo fusible en la inferior. Lámina geotextil no-tejido de fibras 100% poliéster, punzonado mecánicamente mediante agujas con posterior tratado térmico y calandrado, como capa separadora, drenante y protectora.. Aislamiento de paneles de poliestireno extruído (XPS) de 200 mm de espesor total y de dimensiones 1250x600 mm. Resistencia a la compresión de 300 Kpa, densidad nominal de 35 kg/m3 y conductividad térmica de 0'036 W/m·K. Capa de grava de tamaño comprendido entre 16 y 32 mm de canto rodado de 30 kN/m3 de densidad de 6 cm de espesor medio. Soporte de cubierta de polipropileno regulable en altura con rosca en eje vertical para soporte de subestructura de lamas de cubierta.. 24.

(26) Sistema de lamas fijas de aluminio extrusionado sección elíptica de 300x50 mm y 2 mm de espesor, aleación Al-Mg-Si 0.5 F22 (EN 755-2-6063-T66) y acabado anodizado natural. De 4'5 m de longitud. Lamas separadas entre sí 300 mm ancaladas a subestructura de aluminio en borde superior e inferior de remate de lamas, con sección de perfil similar al muro cortina de 60x150 mm.. -Lucernario cubierta superior. Lucernario formado por perfiles de aluminio de misma sección que muro cortina de fachada. Ssitema de anclaje de vidrio mediante silicona estructural para evitar acumulaciones y filtraciones de agua. Acristalamiento triple formado de exterior a interior de 8+8/18/6/18/8+8 con cámaras intermedias de argón y vidrio bajo emisivo, con una transmitancia térmica U=0'46 W/m²K. Vidrios de 1'25 m de ancho unidos entre sí por silicona, con un pequeño canalón de aluminio inferior por posibles filtraciones de agua que evacua hacia la cubierta.. 2.3.4. SUELO EN CONTACTO CON EL EXTERIOR -Cerramiento metálico ventilado Cerramiento horizontal formado por paneles metálicos lineales clipados a una subestructura suspendida del forjado. Panel de aluminio lacado en color gris de 300x15'5 mm de 0'6 mm de espesor, de aleación EN-AW 3005 o equivalente (de acuerdo con EN 1396 y ECCA). Los perfiles de soporte de aluminio de 0'95 mm están situados entre ejes cada 1'20 m mediante suspensiones ajustables, con una fuerza y rigidez adecuada para proporcionar la resistencia a la presión/succión, a una distancia de 0'80 m entre ejes. Los soportes anclados a los perfiles vienen con los correspondientes troqueles para clipar los paneles. Los clips de fijación se colocan entre la junta entre paneles, en la cara oculta, para asegurar su fijación. Aislamiento constituido por paneles semirrígidos de lana mineral de 60 cm de ancho, no hidrófilos, revestidos en una de sus caras con un tejido de vidrio de gran resistencia mecánica, de 200 mm de espesor total cumpliendo la norma UNE EN 13162 con una conductividad térmica de 0,038 W / (m·K), clase de reacción al fuego A1; tipo Arena ISOVER. Sujeto mediante perfiles en T de aluminio de 0'6 mm de espesor colocados transversalmente a los perfiles soportes del falso techo cada 60 cm a ejes.. 2.4. SISTEMA DE COMPARTIMENTACIÓN 2.4.1. COMPARTIMENTACIÓN INTERIOR VERTICAL (solo zona de salón de plenos y presidencia) -Cerramiento Salón de plenos Partición vertical formada por un centro de tableros de madera anclados a subestructura portante. La composición del centro es de doble tablero,aislamiento, tablero, aislamiento y doble tablero. La subestructura está constituída por perfiles de acero laminado UPN 160 anclados al canto de los forjados, situados entre los dobles tableros cada 1'8 m en caso general. La disposición se modifica en los huecos de la partición, poniendo un perfil tubular de acero como dintel en la zona de las cabinas. Entre los perfiles UPN se dispondrá de perfiles metálicos de chapa galvanizada de acero base, del tipo. 25.

(27) DX51D y revestimiento Z-140 g/m² de 70 mm de ancho y 0'6 mm de espesor. Se colocarán entre los dobles tableros y el tablero intermedio cada 0'6 m aproximadamente. Los tableros contrachapados de madera de chopo son de 15 mm de espesor los exteriores y de 20 mm el intermedio y de 2'44x1'22 m de dimensiones y fracciones de los mismos para encuentros y esquinas. Entre tableros se coloca panel semirrígido de lana de roca, no hidrófilo, reacción al fuego A1, de 70 mm de espesor y de 135x60 cm de dimensiones. Para acondicionamiento acústico, por ambas caras se dispone de panel semirrígido de lana de roca, no hidrófilo, revestido por una de sus caras de un velo devidrio de color negro de 20 mm de espesor, tipo ISOVER ARENA ABSORCIÓN. Cámara de aire de 20 mm de espesor y tablero alistonado de madera de Iroko (Chlorophora excelsa) de 19 mm de espesor, con micro perforaciones de 0'5 mm de diámetro y espacio 1'8 mm. Dimensioes de los tableros de 3x0'9 m anclados mediante listones de 60x40 mm cada 60 cm al doble tablero contrachapado. -Presidencia Partición vertical de vidrio con estructura de perfiles metálicos. Perfiles vistos y estructura interna de acero galvanizado de 80 mm de ancho. Módulo inferior de 3x0'9 m y módulo superior de 1x0'9 m. Acristalamiento de vidrio laminado de 10+10 mm. Desde la parte inferior hasta 1 m de altura se colocará un vinilo traslúcido. En las zonas de aseos e instalaciones se pondrán en toda la altura de los dos módulos. -Tabique salón de plenos Partición vertical formada por doble tablero de madera y alma de aislamiento con subestructura autoportante. El tablero exterior es un tablero alistonado de Iroko de 19 mm de espesor y de 3x0'9 m de dimensiones. El tablero interior es contrachapado de chopo de 15 mm de espesor de 1'22x2'44 m. Los tableros se anclan a subestructura de perfiles en U de chapa galvanizada de acero base, del tipo DX51D y revestimiento Z140 g/m² de 90 mm de ancho y 0'6 mm de espesor. Entre los perfiles se coloca paneles semirrígidos de lana de roca , no hidrófilo, reacción al fuego A1, de 90 mm de espesor y de 135x60 cm de dimensiones.. 2.4.2. COMPARTIMENTACIÓN INTERIOR HORIZONTAL (solo zona de salón de plenos y presidencia) -Tribuna Partición horizontal formada como base por forjado de chapa colaborante de 14 cm de esesor apoyado sobre IPE 160. Para la formación de la grada se dispondrán rastreles para alzanzar la altura fijada, poniendo tableros contrachapado contrapeados de chopo de 2 mm de espesor sobre los rastreles bajo los que se coloca una espuma de polietileno de 3 mm de espesor y 45 kg/m3 de densidad. Sobre los tableros se coloca acabado superior de moqueta en rollo de 1 m de ancho, tipo de fabricación de penachos (tufted 1/10") de pelo cortado de 100% PA 6.6 con basde de polyester. Por la parte inferior subestructura de acero galvanizado para formación de falso techo con cuelgues regulables en altura mediante rosca. Tablero alistonado de madera de Iroko de 19 mm de espesor anclado a la subestructura de falso techo. -Presidencia Partición horizontal formada como base por forjado de chapa colaborante de 14 cm de espesor apoyado sobre IPE 160. Por la parte superior del forjado apoyan rastreles de madera de pino de 50x50 mm colocados cada 60 cm. Entre rastreles se coloca panel rígido de alta densidad de lana mineral, no hidrófilo, sin revestimiento de 50 mm de espesor. Sobre los rastreles se coloca una espuma de polietileno de 3 mm de espesor y 45 kg/m3 de densidad. Encima se atornillan tableros contrachapados contrapeados de chopo de 2 mm de espesor y de 1'22x2'44 m de dimensiones. Acabado superior, sobre tableros contrachapados, de moqueta en rollo de 1 m de ancho, tipo de fabricación de penachos (tufted 1/10") de pelo cortado de 100% PA 6.6 con basde de polyester. Por la parte inferior del forjado, panel semirrígido de lana de roca de 100 mm de espesor sujeto a los perfiles IPE 160. Del forjado cuelga subestructura de perfiles en T de acero galvanizado que se disponen perpendicularmente a las lamas de madera que sostienen mediante clips de fijación. Los cuelgues del perfil en T se colocan cada 1200 mm estando el primer cuelgue a 100 mm. En los clips de fijación se encajan listones de madera de arce de 150x70 mm de sección. Este sistema permite desmontar los listones para registro del falso techo.. 26.

(28) 2.5. SISTEMA DE ACABADOS (solo salón de plenos) 2.5.1. SUELOS -Acabado de moqueta en rollo de 1 m de ancho, tipo de fabricación de penachos (tufted 1/10") de pelo cortado de color 847 (beige-grisáceo) de 100% PA 6.6 con base de polyester. Espesor total de 5'8 mm. 2.5.2. PARAMENTOS VERTICALES -Tablero alistonado de madera de Iroko (Chlorophora excelsa) de 19 mm de espesor, con micro perforaciones de 0'5 mm de diámetro y espacio 1'8 mm. DimensioNes de los tableros de 3x0'9 m anclados mediante listones de 60x40 mm cada 60 cm al doble tablero contrachapado, dejando una cámara de aire de 20 cm de ancho. - Acristalamiento de vidrio laminado de 10+10 mm. Desde la parte inferior hasta 1 m de altura se colocará un vinilo traslúcido. En las zonas de aseos e instalaciones se pondrán en toda la altura de los dos módulos. 2.5.3. TECHOS -Falso techo formado por una subestructura de perfiles de chapa de acero galvanizada a base de perfiles continuos en forma de "U", de 47 mm de ancho (T-47) y separados entre ellos 600 mm, debidamente suspendidos del forjado por medio de "horquillas" especiales y varilla roscada Ø 6 mm, y encajados en el Perfil Clip fijado mecanicamente en todo el perímetro. A esta estructura de perfiles, se atornillan dos placas de yeso laminado de 15 mm de espesor, parte proporcional de anclajes, suspensiones, cuelgues, tornillería, juntas estancas /acústicas de su perímetro, cintas y pasta de juntas, etc. -Falso techo formado por subestructura de perfiles en T de acero galvanizado que se disponen perpendicularmente a las lamas de madera que sostienen mediante clips de fijación. Los cuelgues del perfil en T se colocan cada 1200 mm estando el primer cuelgue a 100 mm. En los clips de fijación se encajan listones de madera de arce de 150x70 mm de sección. Este sistema permite desmontar los listones para registro del falso techo.. 2.6. SISTEMAS DE ACONDICIONAMIENTO E INSTALACIONES 2.6.1. SISTEMAS DE TRANSPORTE Y ASCENSORES El edificio cuenta con dos ascensores accesibles, uno en cada zona de intersección de los prismas. También son de emergencia al ir conectados al circuito del grupo electrógeno. Hay un tercer ascensor de uso restringido que comunica el área de presidencia con el salón de plenos. 2.6.2. PROTECCIÓN FRENTE A LA HUMEDAD Para la protección frente a la humedad por el terreno, debido al nivel freático a 1.1 metros de profundidad se realiza un forjado sanitario, que al mismo tiempo sirva de paso para instalaciones. Los muros perimetrales se entierran en parte en el terreno, y se impermeabilizan por la cara exterior con lámina impermeable, con panel de nódulos para favorecer el drenaje del agua, y un geotextil protector. Además cuanta con sistema de drenaje con tubo perforado para la evacuación del agua en caso de infiltraciones al panel de nódulos. Las cubiertas planas invertidas cuentan con lámina impermeable y sistema de recogida de aguas con sumideros sifónicos, que permiten una rápida evacuación del agua con tramos horizontales de colectores. 2.6.3. EVACUACIÓN DE RESIDUOS SOLIDOS Por el uso del edificio la única estancia con evacuación de residuos es la cafetería, que cuenta con espacio reservado para los residuos, y acceso para su recogida.. 27.

(29) 2.6.4. FONTANERÍA La instalación de fontanería se abastece de la red general urbana, pasando por la calle Caminho da Ordem y de la cual se tomará suministro. Se dispone un armario general, en el exterior del edificio con el contador. Una vez en el interior del edificio va al colector donde se reparten las derivaciones a cada punto, como se indica en el esquema de principio. Al tener dos volúmenes edificados separados, parte de las derivaciones van por una galería de instalaciones, enterrada en el terreno, comunicado con los forjados sanitarios de las dos piezas edificadas. Para el suministro de agua de la cafetería se dispondrá un contador en dicha derivación. El suministro de A.C.S es muy reducido: para la cafetería y los vestuarios de los ujieres. Por ello para estos puntos en lugar de llevar un circuito de agua caliente con sus considerables pérdidas, se coloca un calentador eléctrico instantáneo para esos puntos. 2.6.5. EVACUACIÓN DE AGUAS La instalación de saneamiento abarca la evacuación del agua de pluviales y de la evacuación de aguas residuales procendente de los aparatos de descarga, hasta conectarlo a la red general urbana de saneamiento, tambien situada en la calle Caminho da Ordem. Para la recogida de agua de pluviales, en las tres cubiertas del edificio (una a cota 21'7 m y las otras dos a 5'0 m) se emplea un sistema sifónico, basado en un funcionamiento a tubo lleno que genera una presión negativa en el sistema de tuberías, lo que hace que las aguas sean evacuadas rápidamente. Este sistema permite grandes distancias hasta la bajante y los colectores no necesiten pendiente, al igual que la cubierta a recoger el agua. En la cubierta a 21'7 m se disponen tres bajantes, una en la zona derecha (evacuando por un patinillo hasta el forjado sanitario) y dos en la parte izquierda que se unirán en el falso techo de la segunda planta debido a la incomunicacion en horizontal por las vigas cajón de acero. Ambas bajantes se unirán en el forjado sanitario y mediante una bomba de drenaje a la red general. La red de saneamiento, similar al sistema de pluviales, se dispone de dos bajantes, una en cada lado del edificio, donde se concentran los aseos para facilitar su evacuación. Ambas se unirán en el forjado sanitario para luego conectarse a la red general urbana. 2.6.6. INSTALACIONES TÉRMICAS DEL EDIFICIO El sistema elegido para la climatización, tanto calefacción como refrigeración es a través de bombas de calor agua-agua, debido a su alto rendimiento, su consideración de energía renovable a partir de un determinado COP y la presencia en la parcela de elevado nivel freático que permite obtener una temperatura estable del agua a lo largo de todo el año. Debido a las características del edificio, de sus diferentes usos y la distribución de los mismos, las bombas de calor alimentarán por un lado a unidades de tratamiento de aire (UTA) destinadas a espacios concretos, a una UTA centralizada para espacios de circulación y a fancoils para espacios de menores dimensiones. Las UTAs destinadas a espacios concretros son la de cafetería, situada en un cuarto al lado de la misma; la de prensa, la del salón de plenos y la de presidencia, las tres situadas en la zona de prensa. En estos casos las UTAs ya resuelven la renovación de aire de ventilación y la climatización al mismo tiempo y cuentan con módulo de recuperadora de calor para preclimatizar el aire de ventilación. Para las plantas de oficinas, se divide en dos partes, por un lado las zonas comunes y de circulación y por otro lado las salas y oficinas. Los espacios de circulación, tienen una exigencia de temperatura homogénea por tanto se prefiere un sistema de climatización centralizado a través de una UTA situada en la planta baja en la zona de instalaciones, a través del patinillo suben los conductos y derivan en cada planta. La UTA también se encarga de la renovación del aire de ventilación. Los espacios de oficinas y salas, como tienen un uso y unas exigencias variables se elige un sistema de climatización a través de fancoils a dos tubos (ya que todos tienen una misma orientación) situadas en cada estancia. En este caso, el aire de renovación viene por separado para incorporarse a los fancoils. Para un mayor rendimiento, en cada planta, encima de los baños, se sitúa una UTA con módulo de recuperación de calor que se encarga de aprovechar el calor del aire viciado de las estancias y emplearlo para preclimatizar el aire de ventilación.. 28.

(30) 2.6.7. VENTILACIÓN Para el predimensionado de los conductos de aire se utilizó la fórmula de caudal: Q=VxS. Tomando de caudal los valores del RITE de IDA 3 para el salón de plenos e IDA 2 para el resto del edificio, en función de la ocupación. La velocidad elegida es de 2 m/s en los tramos horizontales y de 4 m/s en tramos verticales en interior de patinillos. 2.6.8. ELECTRICIDAD El edificio, por sus dimensiones y la zona de implantación, tiene un centro de transformación. Por tanto la acometida de la red de electricidad a media tensión se realiza directamente al centro de transformación, situado en planta baja en la zona de instalaciones, donde pasa a baja tensión. La instalación cuenta con grupo electrógeno para el abastecimiento de electricidad en caso de caída, como se especifica en el esquema unifilar del cuadro general.. 2.6.9. INSTALACIONES DE ILUMINACIÓN Toda la iluminación del parlamento está proyectada con tecnología LED con control de la intensidad lumínica. Complementando se proyecta un sistema de control y gestión centralizado de la iluminación por medio de sensores de presencia y sistemas de medición de la intensidad lumínica en las estancias. 2.6.10. PROTECCIÓN CONTRA INCENDIOS Los sistemas de acondicionamiento e instalaciones de protección contra incendios considerados se disponen para reducir a límites aceptables el riesgo de que los usuarios del edificio sufran daños derivados de un incendio de origen accidental, consecuencia de las características del proyecto, construcción, uso y mantenimiento del edificio. Prestaciones Se limita el riesgo de propagación de incendio por el interior del edificio mediante la adecuada sectorización del mismo; así como por el exterior del edificio, entre sectores y a otros edificios. El edificio dispone de los equipos e instalaciones adecuados para hacer posible la detección, el control y la extinción del incendio, así como la transmisión de la alarma a los ocupantes. En concreto, y de acuerdo a las exigencias establecidas en el DB SI 4 'Instalaciones de protección contra incendios', se han dispuesto las siguientes dotaciones: − − − −. Una instalación de bocas de incendio equipadas de 25 mm, según RIPCI y UNE EN 671. Una instalación automática de extinción por rociadores de agua, según UNE EN 12845. Un sistema de detección y alarma de incendio, según UNE 23007. Extintores portátiles adecuados a la clase de fuego prevista, con la eficacia mínima exigida según DB SI 4. Por otra parte, el edificio dispone de los medios de evacuación adecuados para que los ocupantes puedan abandonarlo o alcanzar un lugar seguro dentro del mismo en condiciones de seguridad, facilitando al mismo tiempo la intervención de los equipos de rescate y de extinción de incendios. La estructura portante mantendrá su resistencia al fuego durante el tiempo necesario para que puedan cumplirse las anteriores prestaciones. Bases de cálculo El diseño y dimensionamiento de los sistemas de protección contra incendios se realiza en base a los parámetros objetivos y procedimientos especificados en el DB SI, que aseguran la satisfacción de. 29.

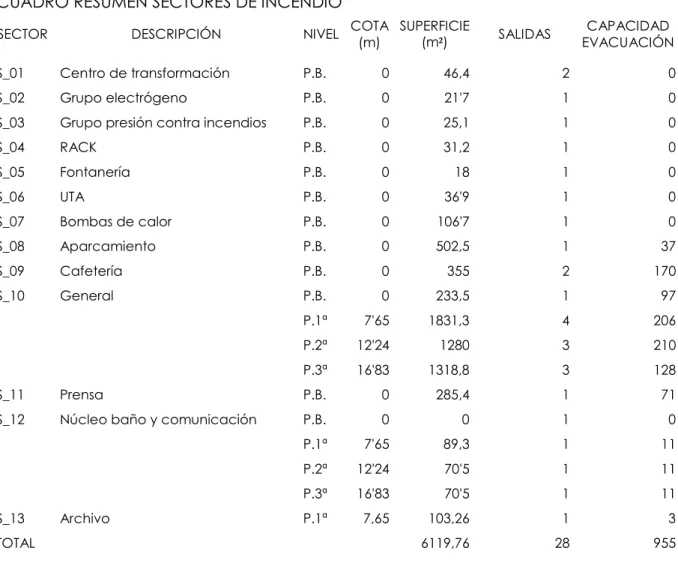

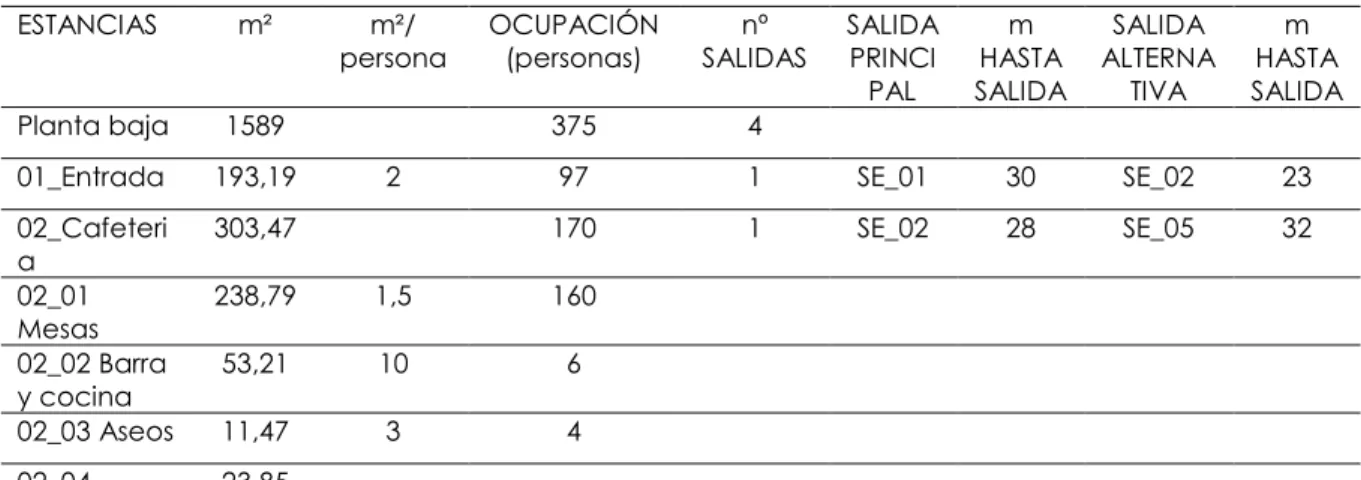

(31) las exigencias básicas y la superación de los niveles mínimos de calidad propios del requisito básico de seguridad en caso de incendio. Para las instalaciones de protección contra incendios contempladas en la dotación del edificio, su diseño, ejecución, puesta en funcionamiento y mantenimiento cumplen lo establecido en el Reglamento de Instalaciones de Protección contra Incendios, así como en sus disposiciones complementarias y demás reglamentaciones específicas de aplicación. 2.6.11. PARARRAYOS El objetivo es reducir a límites aceptables el riesgo de que los usuarios sufran daños inmediatos durante el uso del edificio, como consecuencia de las características del proyecto, construcción, uso y mantenimiento. Prestaciones Se limita el riesgo de electrocución y de incendio mediante las correspondientes instalaciones de protección contra la acción del rayo. Bases de cálculo La necesidad de instalar un sistema de protección contra el rayo y el tipo de instalación necesaria se determinan con base a los apartados 1 y 2 del Documento Básico SUA 8 Seguridad frente al riesgo causado por la acción del rayo. El dimensionado se realiza aplicando el método de la malla descrito en el apartado B.1.1.1.3 del anejo B del Documento Básico SUA Seguridad de utilización para el sistema externo, para el sistema interno, y los apartados B.2 y B.3 del mismo Documento Básico para la red de tierra.. 2.6.12. INSTALACIONES DE PROTECCIÓN Y SEGURIDAD (ANTIINTRUSIÓN) Debido al carácter del uso del edificio, contará con sistema centralizado de vigilancia y protección frente a intrusión, tales como el encendido del alumbrado del edificio en caso de intento de intrusión y llamada automática al departamento de policía. Contará con sistema de cámaras de vigilancia con un puesto de control situado en la zona de prensa en la planta baja, con control central de las cámaras y demás dispositivos de seguridad. El sistema centralizado también contará con el aviso al departamento de bomberos en caso de incendio, con sistema de alarma automatizado y centralizado.. 30.

(32) 3. CUMPLIMIENTO DEL CTE. 31.
