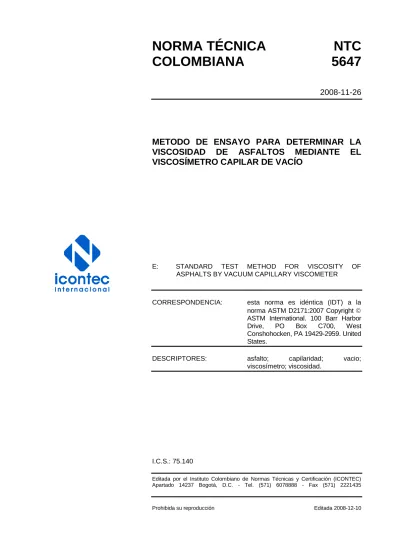

NORMA TÉCNICA NTC COLOMBIANA 5647
2008-11-26
METODO DE ENSAYO PARA DETERMINAR LA VISCOSIDAD DE ASFALTOS MEDIANTE EL VISCOSÍMETRO CAPILAR DE VACÍO
E: STANDARD TEST METHOD FOR VISCOSITY OF ASPHALTS BY VACUUM CAPILLARY VISCOMETER
CORRESPONDENCIA: esta norma es idéntica (IDT) a la norma ASTM D2171:2007 Copyright ASTM International. 100 Barr Harbor Drive, PO Box C700, West Conshohocken, PA 19429-2959. United States.
DESCRIPTORES: asfalto; capilaridad; vacio;
viscosímetro; viscosidad.
I.C.S.: 75.140
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
Prohibida su reproducción Editada 2008-12-10
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 5647 fue ratificada por el Consejo Directivo de 2008-11-26.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 166 Pavimentos.
ACIC ANPATEC ARION S.A.
ASOCRETO ASOPAC
CERROGRANDE S.A.
CONALVIAS
CONCESIONARIA PANAMERICANA CONSULTOR
CONSULTORÍA COLOMBIANA CORASFALTOS.
ECOPETROL
ESCUELA COLOMBIANA DE INGENIERÍA ESTAVIAS
GAYCO S.A.
GÓMEZ CAJIAO ASOCIADOS GRODCO
ICP ECOPETROL IDU
INSTITUTO COLOMBIANO DE
PRODUCTORES DE CEMENTO -ICPC- INVIAS
KAPISCO LTDA.
LASCANO Y ESGUERRA LTDA.
PATRIA S.A.
PROCOPAL S.A.
SERRANO Y URIBE LTDA.
SHELL COLOMBIA
SILVA CARREÑO Y ASOCIADOS TOXEMENT
UNIVERSIDAD DE LA SALLE UNIVERSIDAD JAVERIANA
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ALVARO CANDELA Y CÍA.
APC
ARM CONSULTING ASOGRAVAS CAMACOL
CAMARA COLOMBIANA DE LA
INFRAESTRUCTURA CEMEX
CONCONCRETO CONCRELAB
CONSULTORES REGIONALES ASOCIADOS DEGUSSA CONSTRUCTION CHEMICALS COLOMBIA
DGH DIRECCIÓN E.D.L.
EMPRESAS PUBLICAS DE MEDELLÍN E.S.P.
GRUPO CONSULTOR Y CONSTRUCTOR GUTIERREZ SÁNCHEZ INGENIEROS HOLCIM
ICP INECON
INTERDISEÑOS
LASCANO Y ESGUERRA METROCONCRETO
MHC MARIO ALBERTO HUERTAS COTES MINISTERIO DE TRANSPORTE
PAVCO PAVIMENTAR
PAVIMENTOS COLOMBIA.
SOCIEDAD COLOMBIANA DE INGENIEROS UNIVERSIDAD DEL CAUCA
UNIVERSIDAD EAFIT UNIVERSIDAD NACIONAL
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales y otros documentos relacionados.
DIRECCIÓN DE NORMALIZACIÓN
NORMA TÉCNICA COLOMBIANA NTC 5647
RESUMENCONTENIDO
Página
1. ALCANCE ... 1
2. REFERENCIAS NORMATIVAS ... 1
3. TERMINOLOGÍA ... 2
3.1 DEFINICIONES ... 2
4. RESUMEN DEL MÉTODO DE ENSAYO ... 2
5. IMPORTANCIA Y USO ... 2
6. EQUIPO ... 2
7. PREPARACIÓN DE LAS MUESTRAS ... 4
8. PROCEDIMIENTO ... 4
9. CÁLCULOS ... 7
10. INFORME ... 7
11. PRECISIÓN Y SESGO ... 7
12. PALABRAS CLAVES ... 8
DOCUMENTO DE REFERENCIA ... 16
NORMA TÉCNICA COLOMBIANA NTC 5647
RESUMENPágina
ANEXOS
ANEXO A (Información no obligatoria)
VISCOSÍMETRO CAPILAR DE VACÍO ‘CANNON-MANNING’ (CMVV) ... 9
ANEXO B (Información no obligatoria) VISCOSÍMETRO CAPILAR DE VACÍO DEL ‘ASPHALT INSTITUTE’ (AIVV) ... 10
ANEXO C (Información no obligatoria) VISCOSÍMETRO CAPILAR DE VACÍO ‘KOPPERS’ MODIFICADO (MKVV) ... 11
ANEXO D (Información no obligatoria) CALIBRACIÓN DE LOS VISCOSÍMETROS ... 12
ANEXO E (Información no obligatoria) DETERMINACIÓN DEL PUNTO DE CONGELACIÓN Y RECALIBRACIÓN DE LOS TERMÓMETROS DE VISCOSIDAD CINEMÁTICA... 14
FIGURAS Figura 1. Sistema de vacío sugerido para los viscosímetros capilares de vacío... 3
Figura 2. Viscosímetro capilar de vacío ‘Cannon-Manning’ (CMVV) ... 5
Figura 3. Viscosímetro capilar de vacío del ‘Asphalt Institute’ (AIVV) ... 6
Figura 4. Viscosímetro capilar de vacío ‘Koppers’ Modificado (MKVV) ... 6
NORMA TÉCNICA COLOMBIANA NTC 5647
RESUMEN1 de 16
METODO DE ENSAYO PARA DETERMINAR LA VISCOSIDAD DE ASFALTOS MEDIANTE EL VISCOSÍMETRO CAPILAR DE VACÍO
1. ALCANCE
1.1 Este método cubre los procedimientos para la determinación de la viscosidad del ligante asfáltico (bitumen) por medio de viscosímetros capilares de vacío a 60 °C (140 °F). Se aplica a materiales que tienen viscosidades en el rango entre 0,003 6 Pa • s hasta más de 20 000 Pa • s (0,036 P hasta más de 200 000 P).
NOTA 1 Este método es adecuado para usarlo a otras temperaturas, pero la precisión está basada sobre determinaciones de ligantes asfálticos hechas a 60 °C (140 °F).
1.2 Advertencia: El Mercurio ha sido designado por la Agencia de Protección del Medio Ambiente de los Estados Unidos y en muchas agencias del estado como un material peligroso que puede causar daño en el sistema nervioso central, hígado y riñones. El mercurio o su vapor puede ser peligroso para la salud y corrosivo para los materiales. Se deben tomar precauciones cuando se este manipulando el mercurio o productos que contengan mercurio.
Para mayores detalles e información adicional ver la aplicabilidad del producto en la Hoja de Seguridad de Materiales (MSDS) y en la pagina de Internet de la EPA (www.epa.gov.gov/mercury/faq.htm). Los usuarios deben estar concientes de que la venta de Mercurio, los productos que contienen mercurio, o ambos, pueden estar prohibidos por las leyes dentro de su país.
1.3 Esta norma no pretende abordar todos los aspectos de seguridad, si los hay, asociados con su uso. Es responsabilidad del usuario de esta norma establecer las prácticas de seguridad y salud adecuadas y determinar la aplicabilidad de las limitaciones regulatorias antes de su empleo.
2. REFERENCIAS NORMATIVAS
Los siguientes documentos normativos referenciados son indispensables para la aplicación de este documento normativo. Para referencias fechadas, se aplica únicamente la edición citada.
Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección).
NTC 32, Tejido de alambre y tamices para propósitos de ensayo.
NTC 4476, Métodos de ensayo para la inspección y verificación de termómetros.
ASTM E1, Specification for ASTM Liquid in Glass Thermometers.
NORMA TÉCNICA COLOMBIANA NTC 5647
RESUMEN2
3. TERMINOLOGÍA
3.1 DEFINICIONES
Para los propósitos de este documento normativo, se aplican los siguientes definiciones.
3.1.1 Líquido Newtoniano. Es un líquido en el cual la velocidad de corte es proporcional al esfuerzo de corte. La constante de la relación entre el esfuerzo de corte y la velocidad de corte es la viscosidad del líquido. Si la relación no es constante, el liquido es no Newtoniano.
3.1.2 Viscosidad. La relación entre el esfuerzo de corte aplicado y la velocidad de corte se denomina coeficiente de viscosidad. Este coeficiente en consecuencia, es una medida de la resistencia al flujo del líquido. Éste comúnmente se denomina viscosidad del líquido. La unidad de la viscosidad en el sistema internacional (SI) es 1 Pa • s (1 N • s/m2) y se denomina Pascal- segundo. La unidad de la viscosidad en el sistema cgs es 1g/cm • s (1 dina • s/cm2) y se denomina poise (P). 1 Pa • s equivale a 10 P.
...
NORMA TÉCNICA COLOMBIANA NTC 5647
RESUMEN3 de 28
IMPORTANTE
Este resumen no contiene toda la información necesaria para la aplicación del documento normativo original al que se refiere la portada. ICONTEC lo creo para orientar a su cliente sobre el alcance de cada uno de sus documentos y facilitar su consulta. Este resumen es de libre distribución y su uso es de total responsabilidad del usuario final.
El documento completo al que se refiere este resumen puede consultarse en los centros de información de ICONTEC en Bogotá, Medellín, Barranquilla, Cali o Bucaramanga, también puede adquirirse a través de nuestra página web o en nuestra red de oficinas (véase www.icontec.org).
El logo de ICONTEC y el documento normativo al que hace referencia este resumen están cubiertos por las leyes de derechos reservados de autor.
