Texto completo

(1)

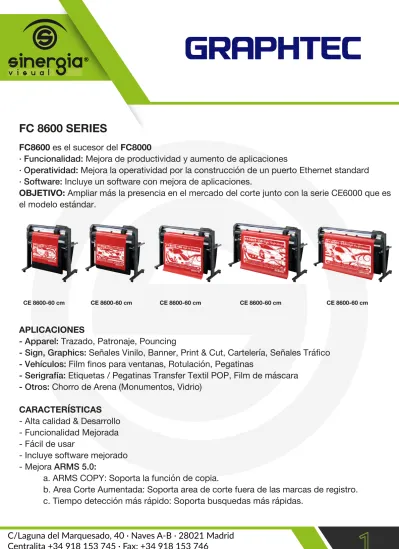

FC8600 es el sucesor del FC8000

· Funcionalidad: Mejora de productividad y aumento de aplicaciones

· Operatividad: Mejora la operatividad por la construcción de un puerto Ethernet standard · Software: Incluye un software con mejora de aplicaciones.

OBJETIVO: Ampliar más la presencia en el mercado del corte junto con la serie CE6000 que es

el modelo estándar.

APLICACIONES

- Apparel: Trazado, Patronaje, Pouncing

- Sign, Graphics: Señales Vinilo, Banner, Print & Cut, Cartelería, Señales Tráfico - Vehículos: Film finos para ventanas, Rotulación, Pegatinas

- Serigrafía: Etiquetas / Pegatinas Transfer Textil POP, Film de máscara - Otros: Chorro de Arena (Monumentos, Vidrio)

CARACTERÍSTICAS

- Alta calidad & Desarrollo - Funcionalidad Mejorada - Fácil de usar

- Incluye software mejorado - Mejora ARMS 5.0:

a. ARMS COPY: Soporta la función de copia.

b. Area Corte Aumentada: Soporta area de corte fuera de las marcas de registro. c. Tiempo detección más rápido: Soporta busquedas más rápidas.

FC 8600 SERIES

(2)

- Más alta productividad y calidad:

a. Desarrollo corte: Mejora productividad.

b. Auto-paneling: Mejora de la calidad en trabajos largos. c. LAN interface: Soporta funcion Ethernet.

- Nuevo Software con características mejoradas y más funcional:

a. Cutting Master 3: Plug-in software para Adobe Illustrator & CorelDRAW. b. Graphtec Studio: Software para aplicaciones de diseño.

ARMS 5.0 (Advanced Registration Marks System)

Copy con ARMS

Área de corte ampliada

Reducción tiempo de detección Auto-detección posición de marcas 4 puntos alineación ejes

Compensación área segmento Compensación múltiples marcas Auto ajuste sensor de marca Control Software

C

C

auto

4

A

M

Sensitivity Adjust

Copy con ARMS: Sólo levante la palanca y cargue el material. Print & Cut en hojas:

35% menos tiempo

En FC8600: usando COPY: En el modelo convencional:

110 min

Trabajo

70 min

Ahora

FC8600 FC8000

(3)

Área de corte ampliada: El área de corte se expande fuera de las marcas de registro.

Reduce tiempo detección: La secuencia de scaneo de la marca se ha optimizado. La detección de la marca es posible hasta en un 30% menos de tiempo que en el modelo convencional. FC8600 (ARMS5.0) Área de corte FC8000 (ARMS4.0) Area de corte 5 mm 19.8 mm 50.2 mm

Reducción

30%

22 sec

15 sec

1 2 4 3

FC8600

ARMS 5.0

1 2 3 4

FC8000

ARMS 4.0

(4)

CARACTERÍSTICAS PARA ALTA PRODUCTIVIDAD Y CALIDAD

- Mejora el desarrollo de corte: Nuevo método para el desarrollo del corte

- Panelado Automático: Nueva característica que divide trabajos largos en páginas más pequeñas. Se reduce el movimiento de material. Esto mejora la precisión y el arrastre.

Modelo convencional

Media Media

NUEVO (FC8600)

Corte Normal

Corte Auto Panelado

Longitud de

Alimentación

Longitud

Alimentación de cada página

Page 4 Page 3 Page 2 Page 1

(5)

COMPARACIÓN FC8600 vs FC8000/CE6000

Función FC8600 series FC8000 series CE6000 series

Specificación

Fuerza de corte 5.88N (600gf) 5.88N (600gf) 4.41 (450gf)

Velocidad 1485mm/s 1485mm/s 900mm/s

Aceleración 39.2m/s2 (4G) 39.2m/s2 (4G) 21.2m/s2 (2.2G)

Arrastre (Usando Cesta) 15m 15m 5m

Interface USB2.0, RS-232C y Ethernet USB2.0 y RS-232C (Option: Ethernet) USB2.0 y RS-232C

Rasgos

Perforation

cutting Menu setting Command Si (con nuevoSoportado método) Si (con nuevo método)No Si (con nuevo método)Soportado Copy Soportado con ARMS Soportado sin ARMS Soportado con ARMS Auto-panelado Soportado en STD Soportado en modo especial Soportado

ARMS

Area de corte Limitado por area de corte Sin area de marca Limitado por area de corte Método de escaneado de

marcas Spiral movement in diamond area Diagonal movement in the triangle area Spiral movement in diamond area Busqueda secuencia de

marcas Nuevo método (ARMS5.0) Método antiguo (ARMS4.0) Nuevo método (ARMS5.0) Mejora Precisión lectura Si (con nuevo algoritmo) N/A (con algoritmo antiguo) Si (con nuevo algoritmo) Software Aplicación de diseño Plug-in para AI & Graphtec Studio No incluido Graphtec Studio

(6)

COMPARATIVA (SUMMA, MIMAKI, ROLAND, GCC)

Producto GRAPHTEC Summa Mimaki Roland GCC

MODELO FC8600 series S series GC –FX II series GX series Jaguar IV series

IMAGEN

AREA DE CORTE/ ANCHO DE MATERIAL

610mm (24in.) /

770mm (30.3in.) 630mm (24.8in.) / 670mm (26.3in.) 770mm (30.3in.) 610mm (24in.) /

762mm (30in.) /

920mm (36.2in.) 742mm (29.2in.) / 840mm (33in.) 760mm (29.9in.) / 1040mm (40.9in.) 737mm (29in.) / 915mm (36in.)

1067mm (42in.) /

1224mm (48.1in.) 1200mm (47.2in.) / 1300mm (51in.) 1000mm (39in.) / 1178mm (46in.) 1016mm (40in.) / 1270mm (50in.)

1372mm (54in.) /

1529mm (60.2in.) 1350mm (53.1in.) / 1450mm (57in.) 1300mm (51.2in.) / 1580mm (62in.) 1195mm (47in.) / 1372mm (54in.) 1594mm (62.8in.) 1320mm (52in.) /

1626mm (64in.) /

1850mm (72.8in.) 1580mm (62.2in.) / 1680mm (66in.) 1600mm (62.9in.) / 1880mm (74in.) 1842mm (72.5in.) 1575mm (62in.) / 1900mm (74.8in.) 1830mm (72in.) /

VELOCIDAD 1485mm/s (58.5ips) 1414mm/s 1400mm/s 850mm/s @all directions 1530mm/s

ACELERACION 4G 4G 3G

FUERZA 5.88N (600gf) 3.9N (400gf) 3.9N (400gf) 3.4N (350gf) 5.88N (600gf)

PANEL DE CONTROL

3in., graphic LCD

(con luz negra) LCD con patalla táctil 16 caracteres x 1 linea LCD 16 caracteres x 1 linea LCD 20 caracteres x 2 lineas LCD

SOFTWARE Graphtec Studio Win Plot N/A Cut Studio N/A

Plug-in SOFTWARE (Illustrator, CorelDRAW) Cutting Master 3 Software comercial se vende por separado Fine Cut 8 Cut Studio plug-in N/A

AREA DE CORTE GARANTIZADA 15m (50ft.) • 12m (40ft.) en ancho de 76 cm (30in.) o menos • 4m (13ft.) en ancho por encima de 76cm (30in.) over 10m (30ft.) • 8m (26ft.) en ancho de 61cm (24in.) o menos, • 4m (13ft.) en ancho por encima de 61cm (24in.) 10m
