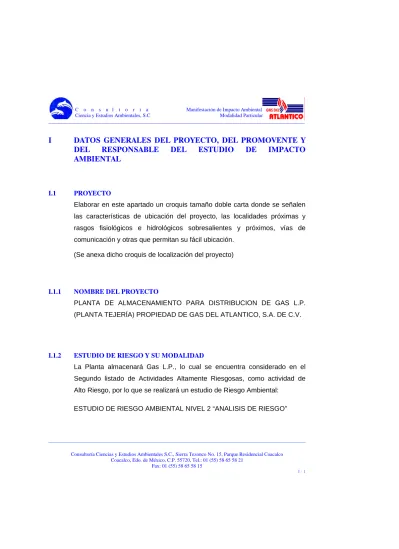

I DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL
I.1 PROYECTO
Elaborar en este apartado un croquis tamaño doble carta donde se señalen las características de ubicación del proyecto, las localidades próximas y rasgos fisiológicos e hidrológicos sobresalientes y próximos, vías de comunicación y otras que permitan su fácil ubicación.
(Se anexa dicho croquis de localización del proyecto)
I.1.1 NOMBRE DEL PROYECTO
PLANTA DE ALMACENAMIENTO PARA DISTRIBUCION DE GAS L.P. (PLANTA TEJERÍA) PROPIEDAD DE GAS DEL ATLANTICO, S.A. DE C.V.
I.1.2 ESTUDIO DE RIESGO Y SU MODALIDAD
La Planta almacenará Gas L.P., lo cual se encuentra considerado en el Segundo listado de Actividades Altamente Riesgosas, como actividad de Alto Riesgo, por lo que se realizará un estudio de Riesgo Ambiental:
I..3 UBICACIÓN DEL PROYECTO
Las Instalaciones de la Planta para Almacenamiento de Gas L.P. se pretenden instalar en un predio ubicado en Calle Las Palmas, Lotes 12, 13 y 14 entre Av. Las Torres y Arrayanes, Cd. Industrial Bruno Pagliai, Comunidad Tejería, Municipio de Veracruz, Veracruz
TIEMPO DE VIDA UTIL DEL PROYECTO
El proyecto de construcción de la planta de Almacenamiento para Distribución de Gas L.P., esta contemplado para un lapso de nueve meses, y la vida útil del proyecto una vez en operación, de 30 años; transcurrido este lapso de tiempo, se harán las adecuaciones necesarias para continuar operando, mediante programas de mantenimiento y estudios de factibilidad para la sustitución de equipos que lo requieran.
I.2 PROMOVENTE
I.2.1 NOMBRE O RAZON SOCIAL
GAS DEL ATLÁNTICO, S.A. DE C.V. (PLANTA TEJERÍA)
I.2.2 REGISTRO FEDERAL DE CONTRIBUYENTES
I.2.3 NOMBRE Y CARGO DEL REPRESENTANTE LEGAL
RESPONSABLE DEL ÁREA DE ECOLOGÍA ANTE LAS AUTORIDADES POR PARTE DE LA EMPRESA:
I.2.4 DOMICILIO PARA OÍR Y RECIBIR NOTIFICACIONES Protección datos personales LFTAIPG
Protección datos personales LFTAIPG
Protección datos personales LFTAIPG
I.3 RESPONSABLE DE LA ELABORACION DEL ESTUDIO DE IMPACTO AMBIENTAL
I.3.1 NOMBRE O RAZON SOCIAL
CONSULTORIA CIENCIAS Y ESTUDIOS AMBIENTALES S.C.
I.3.2 REGISTRO FEDERAL DE CONTRIBUYENTES O CURP
I.3.3 NOMBRE DEL RESPONSABLE DEL ESTUDIO
I.3.4 DIRECCION DEL RESPONSABLE DEL ESTUDIO
II DESCRIPCION DEL PROYECTO
II.1 INFORMACION GENERAL DEL PROYECTO Protección datos personales LFTAIPG
Protección datos personales LFTAIPG
Protección datos personales LFTAIPG Protección datos personales LFTAIPG
II.1.1 NATURALEZA DEL PROYECTO
El diseño se hizo apegándose a los alineamientos que señala la Ley Reglamentaria del artículo 27 Constitucional, en su ramo del Petróleo, al REGLAMENTO DE GAS LICUADO DE PETROLEO de fecha 28 de Junio de 1999, y a los lineamientos establecidos en la Norma NOM-001-SEDG-1996, “PLANTAS DE ALMACENAMIENTO PARA GAS L. P., DISEÑO Y CONSTRUCCIÓN” editada por la Secretaría de Energía, publicada en el Diario Oficial de la federación el día 12 de Septiembre de 1997.
Las Instalaciones de la Planta para Almacenamiento de Gas L.P. se pretenden instalar en Calle Las Palmas, Lotes 12, 13 y 14 entre Av. Las Torres y Arrayanes, Cd. Industrial Bruno Pagliai, Comunidad Tejería, Municipio de Veracruz, Veracruz
Para el Almacenamiento de Gas L.P., se encuentra justificado en La Memoria Técnica que la capacidad total de almacenamiento será de 250 000 litros base agua al 100%, mismos que se tendrán en un tanque con capacidad de 250,000 litros cada uno, estos tanques son del tipo cilíndrico-horizontal especiales para contener Gas L.P.; fabricado por TATSA.
Para la realización del proyecto en estudio, se considero en primer lugar dar cumplimiento con los estándares ambientales y de seguridad establecida por la legislación y normatividad aplicable en la materia, por lo que a la fecha se han tramitado los principales permisos y autorizaciones necesarias para iniciar con los trámites pertinentes.
Entre los principales criterios de instalación está el establecimiento de la infraestructura en:
¬ Terrenos con factibilidad de uso de suelo favorable
¬ El cumplimiento de las distancias requeridas con respecto a su entorno. ¬ Diseño de las bases de sustentación en función del nivel de sismicidad
existente en la zona
¬ Condiciones meteorológicas.
¬ Condiciones de operación y características fisicoquímicas.
GAS DEL ATLANTICO, S.A. DE C.V., (Planta Tejería) decidió establecer esta Planta de Almacenamiento para Distribución de Gas L.P., en el Municipio de Veracruz, Veracruz, para el suministro de combustible a las localidades circunvecinas a este Municipio, y de esta manera participar en el desarrollo Económico de la localidad, considerando siempre como política principal la protección al ambiente; lo cual se manifiesta al suministrar un combustible limpio con gran poder calorífico y de eficiente combustión; además de que una vez iniciadas la obras de construcción se evitara al máximo la minimización de los impactos negativos que esta obra pudiera generar, ya que se tiene contemplado la implementación de programas de mitigación de los mismos; una vez terminada la obra de construcción, la empresa tiene contemplado en sus programas de mitigación la construcción de zonas verdes, las cuales contribuirán positivamente en mejorar el paisaje,
lo cual traerá consigo la preservación y restauración de la micro flora y fauna de la localidad en donde se pretende ubicar el proyecto.
Las instalaciones de la Planta de Almacenamiento y distribución de Gas L.P., generan pequeñas emisiones de gases y partículas a la atmósfera que no constituyen un verdadero problema, ya que estas, debido a las propiedades que presenta se disipan fácilmente a la atmósfera sin graves afectaciones por lo que se consideran despreciables en cuanto afectaciones ambientales se refiere.
Por otra parte, el establecimiento de este tipo de instalaciones de Gas L.P., es un punto de interés para el desarrollo de aquellas localidades y ciudades y municipios que están en constante crecimiento y en buscar alternativas de planeación, desarrollo y economía, por tal motivo, la empresa GAS DEL ATLANTICO, S.A. DE C.V., (Planta Tejería), decidió establecer una Planta de Almacenamiento y Distribución de Gas L.P., en la Comunidad de Tejería, Municipio de Veracruz, Veracruz.
Aunado a todo lo anterior, El Gas L.P. es sumamente seguro, ya que debido a las características de la instalaciones al aire libre, es muy difícil que haya acumulación de combustible si se presentara algún evento de fuga, sin embargo las instalaciones de la Planta de Almacenamiento para Distribución de Gas L.P., cuenta con Sistemas y Dispositivos de Seguridad que
garantizan una operación Normal segura durante el proceso de Trasiego de Gas L.P. dentro de la Planta.
Referente al Impacto Ambiental se puede decir que las afectaciones que la instalación de la Planta de Almacenamiento para Distribución de Gas L.P., sobre el medio ambiente es mínima en comparación con las instalaciones de otras industrias, ya que la operación de este tipo de Instalaciones solo se centra en el almacenamiento y venta de Gas L.P., sin que en ello se realicen operaciones con sustancias que produzcan reacciones químicas, tampoco procesos donde se obtengan grandes cantidades de aguas residuales, el ruido que se produce es mínimo al permitido; sino que su principal actividad es el trasiego de Gas L.P., esto es trasvasar el Gas de un recipiente a otro.
Por todo lo anterior las afectaciones negativas sobre el medio ambiente son mínimas y presentan un impacto positivo en el aspecto socioeconómico ya que contribuirá a la creación de empleos en el municipio, además de que se tiene contemplado una vez concluidas las obras de construcción a la construcción de zonas verdes, las cuales preservaran y regeneraran la micro flora y fauna de la localidad, además de que mejoraran el paisaje, considerando esto como impacto positivo.
II.1.2 SELECCIÓN DEL SITIO
9 El predio cuenta con una ubicación estratégica en la Ciudad Industrial Bruno Pagliai con 322 hectareas, localizada a 5 minutos del aeropuerto internacional de Veracruz,
9 Existe una gran comunicación con las diferentes poblaciones circunvecinas
9 El sitio no presenta problemas de tipo legal
9 La construcción de las instalaciones no causara grandes afectaciones al ambiente.
9 No existen asentamientos humanos irregulares en las inmediaciones del predio donde se pretende instalar la planta.
9 No existe gran población de flora y fauna que pudiera ser afectada 9 Se cuenta con servicio de energía eléctrica cercana, así como de lineas
telefónicas.
9 El predio esta considerado como uso de suelo industrial 9 Se localiza 15 kilómetros de la Ciudad y Puerto de Veracruz 9 A 10 kilómetros de la autopista Veracruz – México
Los puntos citados anteriormente, fueron considerados para realizar una buena selección del sitio y lograr con ello las autorizaciones por parte de las distintas dependencias de gobierno correspondientes
II.1.3 UBICACIÓN FISICA DEL PROYECTO Y PLANOS DE LOCALIZACION Las Instalaciones de la Planta para Almacenamiento de Gas L.P. se pretenden instalar en un predio ubicado en Calle Las Palmas, Lotes 12, 13 y
14 entre Av. Las Torres y Arrayanes, Cd. Industrial Bruno Pagliai, Comunidad Tejería, Municipio de Veracruz, Veracruz
Se anexa un plano topográfico donde se detallan coordenadas de localización de cada vértice.
En el mismo plano se presentan el conjunto de las obras permanentes así como también las asociadas como son bodega de materiales de construcción y letrinas.
II.1.4 INVERSION REQUERIDAD
A) La inversión estimada total requerida es de 200;000,000 de pesos
B) el tiempo de recuperación depende de la demanda del combustible pero se tiene estimado un tiempo aproximado de 7 años
C) Se tiene considerado un presupuesto de 200,000.00 pesos para gastos en materia de mitigación de impactos ambientales, que se generen durante la construcción de la Planta de Almacenamiento. Todo lo anterior aunado a que solo se construirá dicha Planta en un porcentaje menor al 50% de la superficie total del terreno.
II.1.5 DIMENSIONES DEL PROYECTO
La Planta de Almacenamiento para Distribución de Gas L.P. se instalará en un predio con superficie total de 12,054.20 m2 de los cuales las construcciones dentro de la planta únicamente ocupan una superficie de 1,070.93 m2; esta Planta se encuentra diseñada para construirse en una superficie suficientemente grande para garantizar la seguridad de las personas en los alrededores de la Planta y confinar las zonas de riesgo dentro de los limites de propiedad de la misma empresa, a pesar de que el proyecto se desarrollará en un terreno que en sus colindancias no se desarrollan ningún tipo de actividad riesgosa para la operación de la Planta, ya que se encuentra rodeada de caminos vecinales y terrenos con vegetación ruderal, ya que solo se aprecian algunos arbustos y matorrales, pero que actualmente forma parte de un área del tipo industrial.
B) SUPERFICIE A AFECTAR
El área total a afectar será de una superficie de 12,054.20 m2, Lotes 12, 13 y 14 de la Ciudad Industrial Bruno Pagliai, se considera que no se presentará un impacto ambiental considerable por que en la mayor parte del terreno solo se encuentra vegetación tipo ruderal, solo se aprecian matorrales y algunos arbustos, además de que la zona es considerada industrial, lo anterior, se pueden apreciar en el anexo fotográfico del terreno, donde se aprecia el tipo de vegetación característica de la zona por el tipo de clima que se presenta en la región.
El área que con tendrá obras permanentes es muy pequeña en consideración con el área total del terreno, ya que estas obras permanentes corresponderán a oficinas, las bardas perimetrales y las áreas de almacenamiento así como las de trasiego, de la Planta de Almacenamiento para Distribución de Gas L.P.
La superficie a construir con obras permanentes es de 1.070.93 m2 y representan un porcentaje del 8.9 % del total del terreno.
II.1.6 USO ACTUAL DEL SUELO Y/O CUERPOS DE AGUA EN EL SITIO DEL PROYECTO
En el terreno donde se instalará la Planta de Almacenamiento para Distribución de Gas L.P., tiene un uso de suelo que actualmente es de uso Industrial, ya que de acuerdo al Plan de Ordenamiento del Municipio de Veracruz se ubica en la Ciudad Industrial Bruno Pagliai, la cual se tiene clasificada como zona industrial, en el cual no se desarrollan actividades riesgosas en sus colindancias, El uso de suelo en los terrenos que ocuparan las Instalaciones de la Planta de Almacenamiento para Distribución de Gas L.P., es de tipo industrial. En cuanto uso de cuerpos de agua no se tiene planeado ocupar recursos de este tipo.
II.1.7 URBANIZACION DEL AREA Y DESCRIPCIÓN DE LOS SERVICIOS REQUERIDOS
Para la construcción de la Planta de Almacenamiento para Distribución de Gas L.P., así como para su operación no se requiere de gran infraestructura ya que solo se presenta la necesidad de espacio al aire libre ya que el proceso de trasiego de Gas L.P. no requiere de procesos sofisticados; cerca del área donde se desarrollará el proyecto, se cuenta con vías de acceso, líneas de energía eléctrica y líneas de teléfonos, servicios necesarios para su construcción y operación.
El proceso que se realizara en la Planta de Almacenamiento y Distribución de Gas L.P. es muy sencillo y seguro, por lo que resulta muy difícil mejorarlo ya que solo se trasiega el Gas L.P. de un recipiente a otro; lo único en lo que se podría optimizar el proceso será en la colocación de válvulas de la más innovadora tecnología para poder reducir al mínimo, perdidas de producto al momento de desacoplar los equipos de llenado de los recipientes a llenar.
En el área destinada a rodamiento de trailer para suministro de la planta se contara con piso asfaltado, en las demás zonas de circulación interior se cuenta con terminación de piso consolidado con sello 3A, con las pendientes apropiadas para desalojar las aguas pluviales, el piso dentro de la zona de almacenamiento es de adocreto y contará con un declive del 1% apropiado para el desalojo de las aguas de lluvia. Todas las demás áreas libres de la Planta permanecerán limpias y despejadas de todo tipo de materiales combustibles, así como de objetos ajenos a la operación de la Planta.
Por el lado Norte se contará con una entrada y salida de 7.50 metros de ancho, usados para el acceso de los vehículos propiedad de la empresa, así mismo se cuenta con una salida de 7.50 metros de ancho, que servirá a su vez como salida de emergencia para personas y vehículos.
La Planta se abastece a través de semirremolques, por lo que no existen vías y espuelas de ferrocarril, dentro del lindero de la Planta.
Las construcciones destinadas para las oficinas generales, vigilancia, comedor y servicio sanitario para el personal administrativo se localizan por el lindero Noroeste del terreno de la planta, en la zona central hacia el lindero Oeste el muelle de Jaulas, a la mitad del lindero norte se localiza las construcciones destinadas para el tablero eléctrico; los materiales con que están construidos son en su totalidad incombustibles, ya que su techo son de losa de concreto, paredes de tabique y cemento con puertas y ventanas metálicas.
Los materiales a utilizar son incombustibles en su totalidad, ya que el techo será de losa de concreto, paredes de tabique, con puertas y ventanas metálicas. Las dimensiones se describen en el plano civil de la planta. (Anexo)
II.2 CARACTERISTICAS PARTICULARES DEL PROYECTO
El proyecto consiste en construir una Planta de Almacenamiento para Distribución de Gas L.P., siendo su principal objetivo la comercialización de
Gas L.P. en todas sus modalidades, que van desde el llenado de cilindros portátiles, llenados de pipas para la venta en las poblaciones vecinas a las personas que cuenten con tanques estacionarios, así como el servicio a las empresas que requieran el servicio de suministro de combustible.
II.2.1 DESCRIPCION DE LA OBRA O ACTIVIDADES Y SUS CARACTERISTICAS
A) TIPO DE ACTIVIDAD O GIRO INDUSTRIAL
En la Planta de Almacenamiento para Distribución de Gas L.P., propiedad de la empresa Gas del Atlántico, S.A. de C.V., (Planta Tejería), no se realiza ningún proceso de transformación; únicamente el trasiego de Gas L.P.
B) LA TOTALIDAD DE LOS PROCESOS Y OPERACIONES UNITARIAS El proceso principal aquí es el trasiego del Gas L.P. de un recipiente a otro que se realiza de la siguiente manera:
PROCESO DE LA OPERACIÓN DE LA PLANTA
Las operaciones de trasiego que se realizaran en la planta son las siguientes:
El vigilante permite el acceso al interior de la planta a los camiones repartidores de gas doméstico y auto-tanques, verificando que en el acceso se cuente con matachispas instalado. El operador del vehículo se estaciona
en el andén, apaga el motor, radio, luces y otros accesorios y descarga los cilindros vacíos.
Posteriormente el personal de llenado selecciona los cilindros a fin de detectar anomalías o desperfectos en los mismos; aquellos que presenten daños en la base, espiga, capuchón o indicios de corrosión se separan y son enviados al taller de mantenimiento para su reparación; en caso de encontrarse en condiciones inadecuadas se envían al fondo de reposición de cilindros. Los cilindros que se encuentran en buenas condiciones pasan al área de llenado, donde son colocados en las básculas respectivas; se le enrosca la llenadera y se abre la válvula. Cuando alcanza el peso deseado, la válvula se cierra automáticamente. Se desacoplan y pasan al área de carga, donde el camión repartidor que se encuentra vacío estiba los cilindros llenos. Finalmente sale de la planta para realizar el reparto domiciliario. Los auto-tanques de abasto a tanques estacionarios se estacionan en la isla de llenado, apagan el motor, luces y cualquier accesorio eléctrico, se colocan las cuñas metálicas y el cable de aterrizaje. El llenador verifica su contenido, presión y temperatura, acopla las mangueras de llenado, abre válvulas y arranca la bomba. Al alcanzar el volumen de 85%, apaga la bomba, cierra válvulas, desconecta mangueras, quita cuñas y cable de aterrizaje e indica al operador que puede abandonar las instalaciones.
Los vehículos propios de la empresa que utilizan gas como combustible se estacionan en la isla de llenado, el conductor apaga todo el sistema de uso eléctrico, se colocan cuñas y tierra estática y la manguera de carga al vehículo, se dota de combustible hasta el 85%, se desconectan los accesorios instalados y se retira la unidad.
Procedimientos de descarga de remolques-tanque
Una vez que entre en operación la Planta de Almacenamiento, el Gas L.P. se recibe mediante auto-transportes cuya capacidad es de 45,000 litros agua al 100%, el cual requiere de un tiempo de 2.5 horas para su descarga total. Los auto-transportes contienen un volumen máximo al 90% de su capacidad, por lo que transportan 40,000 litros en promedio; donde el gasto de descarga es de 40,500 litros en 150 minutos (2.5 horas).
Existirá un área de descarga, construida de concreto armado, que recibe tuberías de carga y descarga , los cuales salen de la zona de protección de los tanques y están bajo trincheras en la parte media, las tuberías son para líquido y vapor; se trata de una isla para protección contra choques metálicos y alguna mala operación en las maniobras de trasiego, se encuentra protegida con viguetas de acero fuertemente empotradas; cada toma cuenta en su extremo con válvulas de paso de acción manual, válvulas de exceso de flujo y adaptadores a las mangueras de trasiego.
Procedimientos de Descarga
Al inicio de cada turno el personal de descarga revisará el espacio disponible de cada uno de los tanques de almacenamiento.
Al llegar a la planta el auto-transporte se dirigirá al área de recepción donde será recibido por el personal de descarga. El descargador revisará dicho documento para enterarse del porcentaje del contenido en el auto-transporte, también se cerciorará de la presión del recipiente con los
dispositivos de medición instalados en el vehículo. Indica al operador del auto-transporte donde deberá estacionarse y verificará que la unidad esté totalmente detenida, con el motor apagado y el freno de estacionamiento colocado.
Toma la lectura del porcentaje del contenido, así como la presión a la que viene, coloca las cuñas metálicas, en por lo menos dos de las ruedas para asegurar la inmovilidad del vehículo; también se coloca el cable para aterrizaje de la unidad.
Acoplar la manguera de líquido (normalmente de 51 mm) misma que está conectada a la tubería de mayor diámetro y color rojo. Posteriormente abrirá la válvula de la manguera como de la unidad.
Seleccionará en que tanque(s) de almacenamiento se descargará, abrirá las válvulas tanto de líquido como de vapor del recipiente. En la línea del tanque hasta la estación de descarga se abren las válvulas correspondientes, cerciorándose que las válvulas no permanezcan cerradas; accionará el interruptor que pone a funcionar la compresora por medio de su motor eléctrico.
Durante la operación de descarga, el descargador por ningún motivo se retira de la isla y periódicamente verifica el contenido restante en el auto-transporte, mediante el medidor rotatorio hasta que alcance el valor de cero. En cuanto el medidor rotatorio marque cero, el descargador apagará el motor de la compresora. Cerrará las válvulas de líquido de las mangueras, así como del auto-transporte y las retirará de la unidad. Se cerrará la válvula de vapor como se indico anteriormente y desacopla todas las líneas.
Coloca los tapones respectivos en las tomas de líquidos y vapor del auto transporte, así como en las mangueras, las cuales se colocarán en su lugar correspondiente y se retirarán las cuñas metálicas y el cable de aterrizaje. Informara al operador que la unidad ha sido descargada y puede retirarse.
PROCEDIMIENTO DE LLENADO DE AUTO-TANQUES:
El operador estaciona el auto-tanque en el área de carga, donde el personal encargado del llenado sigue la secuencia de las siguientes operaciones: Verifica que las llaves de encendido del motor del auto-tanque no estén colocadas en el switch de encendido; que se encuentren colocadas correctamente las cuñas metálicas en las llantas traseras del vehículo y la pinza del cable de aterrizaje. Revisará, utilizando el medidor rotatorio el porcentaje de gas que tiene el auto-tanque (Contenido del sobrante con el que regreso de ruta).
Con el volumen en porcentaje de gas que contiene el auto-tanque, el llenador podrá calcular la cantidad de gas que habrá de suministrarle al auto-tanque, para que este alcance el 90% de su capacidad; colocará la palanca indicadora del medidor rotatorio en el nivel que se desee y dejará la válvula del medidor rotatorio abierta con el objeto de saber el momento preciso en que el llenado ha llegado al nivel deseado.
Selecciona el tanque del cual se va a suministrar gas, determinando el porcentaje de su llenado, por medio del medidor del mismo tanque establece
continuidad de flujo abriendo las válvulas de corte, desde el tanque hasta el mismo auto-tanque por llenar.
Verifica que no existan fugas en las conexiones de la manguera con el auto-tanque tanto en las líneas que conducen líquido como las de vapor. Oprime el botón energizado del motor de la bomba. Durante el llenado verifica que se realice con normalidad y por ningún motivo abandonará la supervisión de esta operación; continuamente verificará el porcentaje de llenado de auto-tanque
Retirara las calzas de las llantas del auto-tanque, revisara en todo su alrededor la unidad, haciendo hincapié que en las tomas no existan fugas. El llenador dará aviso al operador para que retire la unidad y la estacione en el lugar asignado a tal auto-tanque. La función de un operador es la de conducir la unidad en el área de circulación con la precaución debida
PROCEDIMIENTO DE LLENADO DE CILINDROS PORTATILES
El vigilante permite el acceso al interior de la planta a los camiones repartidores de gas doméstico, verificando que en su acceso cuente con el mata chispas instalado. El operador del vehículo se estaciona en el andén, apaga el motor, radio, luces y otros accesorios y descarga los cilindros vacíos.
Posteriormente el personal de llenado selecciona los cilindros a fin de detectar anomalías o desperfectos en los mismos; aquellos que presenten daños en la base, espiga, capuchón o indicios de corrosión se separan y son enviados al taller de mantenimiento para su reparación. En caso de
encontrarse en condiciones inadecuadas se envían al fondo de reposición de cilindros.
Los cilindros que se encuentran en buenas condiciones pasan al área de llenado, donde son colocados en las básculas respectivas, se enrosca la llenadera y abre la válvula. Cuando alcanza el peso deseado, la válvula se cierra automáticamente, pasan al área de carga para estibarlos en el camión repartidor. Finalmente sale de la planta para realizar el reparto domiciliario. La operación de la Planta de Almacenamiento para Distribución de Gas L.P. es relativamente simple, ya que en ellas no se tiene ningún proceso de transformación de materiales, ni se lleva a cabo ninguna reacción química.
B) SEÑALAR SI LOS PROCESOS SON CONTINUOS O POR LOTES, Y SI LA OPERACIÓN ES PERMANTE, TEMPORAL O CICLICA
El proceso de trasiego es constante y permanente, en los turnos de trabajo, de la Planta de Almacenamiento para Distribución de Gas L.P.
C) LA CAPACIDAD DE DISEÑO DE LOS EQUIPOS QUE SE UTILIZARAN
La capacidad de diseño del tanque de almacenamiento comprende un factor de seguridad de 4, lo cual se traduce en que el material con que esta fabricado el tanque de almacenamiento de la Planta, resiste perfectamente la presión del contenido multiplicado por cuatro.
D) LA TOTALIDAD DE LOS SERVICIOS PARA EL DESARROLLO DE LAS OPERACIONES Y/O PROCESOS INDUSTRIALES.
Para la realización de las operaciones de La Planta de Almacenamiento para Distribución de Gas L.P., solo se necesita de energía eléctrica, ya que se ocupa para hacer funcionar los motores de las compresoras y la bombas, eso es en cuanto a los servicios básicos, también se requiere del servicio de telefonía y de agua pero esta sera traída hasta la planta por medio de pipas y durante su operación el agua será almacenada en una cisterna de 120,000 litros de capacidad, además, se contará con un sistema de recuperación de aguas pluviales.
E) INDICAR DE FORMA BREVE SI EL PROCESO QUE SE PRETENDE INSTALAR EN COMPARACION CON OTROS EMPLEADOS EN LA ACTUALIDAD PARA ELABORAR LOS MISMOS PRODUCTOS, CUENTAN CON INNOVACIONES QUE PERMITAN OPTIMIZAR Y/O REDUCIR EL USO DE
EL EMPLEO DE MATERIALES CONTAMINANTES
En el proceso de una Planta de Almacenamiento para Distribución de Gas L.P., no se emplea materiales contaminantes, ya que únicamente se manejará Gas L.P.
En el Proceso durante la operación normal de la Planta de Almacenamiento para Distribución de Gas L.P., no se requiere el uso de recursos naturales ya que solo se trasiega el Gas de un recipiente a otro
GASTO DE ENERGIA
El gasto de energía es muy pequeño ya que solo se emplea para hacer funcionar los motores de las compresoras y bombas.
LA GENERACION DE RESIDUOS
Los residuos que se generan en la planta solo son del tipo domestico esto es de las envolturas de los alimentos papel de oficina, papel de baño, y basura de ese tipo.
LA GENERACION DE EMISIONES A LA ATMOSFERA.
Las emisiones a la atmósfera son en cantidades que se consideran despreciables ya que solo son el producto de leves fugas que se producen al momento en que se desacoplan las válvulas y demás elementos que se emplean durante el trasiego del L.P., además que las instalaciones contaran con los sistemas más innovadores que reducirán al mínimo este tipo de fugas.
EL CONSUMO DE AGUA.
El consumo de agua solo se reduce a la empleada en las oficinas y baños ya que el proceso realizado dentro del la Planta no requiere de esta, solo en casos de simulacros de incendio y en caso de que se presente este se
empleará para enfriar los tanques presurizados mientras se sofoca el incendio, además aquí se emplea un sistema sencillo de recuperación de agua de lluvia ya que esta va hacia la cisterna donde se guarda para su posterior empleo.
AGUAS RESIDUALES
En el proceso por no emplearse agua durante este no se generan aguas residuales, únicamente las proveniente de los baños que serán dirigidas hacia una fosa séptica.
F) IDENTIFICAR EN LOS DIAGRAMAS DE PROCESO, LOS PUNTOS Y EQUIPOS DONDE SE GENERAN CONTAMINANTES AL AIRE, AGUA SUELO, ASÍ COMO AQUELLOS QUE SON DE MAYOR RIESGO (DERRAMES, FUGAS, EXPLOSIONES E INCENDIO ENTRE OTROS)
DIAGRAMA DE FLUJO DE LA PLANTA DE ALMACENAMIENTO DE GAS L.P:
TANQUE DE 250,000 LITROS
DESCARGA DEL REMOLQUE-TANQUE
COMPRESORES TOMAS DE SUMINISTRO A AUTO-TANQUES LLENADO DE CILÍNDROS PORTATILES BOMBAS
La principal fuente de emisiones a la atmósfera se encuentra en el área de llenado de cilindros ya que es allí donde de manera continua se desacoplan las válvulas de llenado, pero estas emisiones son muy pequeñas debido a los sistemas de seguridad que se instalan, por lo que pueden pasar desapercibidas.
G) INFORMAR SI SE CONTARA CON SISTEMAS PARA REUTILIZAR EL AGUA.
No se cuenta con este tipo de sistemas ya que el proceso no requiere de la utilización de agua, solo se cuenta con un proyecto de un sistema de captación de aguas pluviales que las lleva a la cisterna donde se almacena el agua para el uso domestico y para el sistema contra incendios, este sistema de captación consiste en dirigir el agua de lluvia que cae en el patio hacia la cisterna, por medio del empleo de pendientes.
I) SEÑALAR SI EL PROYECTO INCLUYE SISTEMAS PARA LA CONGENERACION Y/O RECUPERACION DE ENERGIA
No el proyecto no incluye este tipo de sistemas ya que no requiere de gran consumo de energía, para la operación de la Planta de Almacenamiento de Gas L.P., únicamente se utilizara para el funcionamiento de motores de las bombas y compresores, así como del sistema de alumbrado.
II.2.2. PROGRAMA GENERAL DE TRABAJO.
Considerando que las actividades de construcción e instalación, han sido programadas para desarrollarse en un lapso de 9 meses, una vez transcurrido este tiempo se estima se inicien las operaciones del proyecto en estudio el cual se prevé desarrollar siguiendo el calendario que a continuación se presenta:
PROGRAMA DE OBRA
Planta de Almacenamiento para Distribución de Gas L.P.
Actividad /mes 1 2 3 4 5 6 7 8 9
desmonte Barda perimetral Cisternas Tanques sépticos
Anden de llenado de cilindros Área de almacenamiento Área de recepción Área de taller y Bodega Área de oficinas Áreas Verdes
II.2.3 PREPARACION DEL SITIO
En esta etapa de preparación del sitio para la construcción del proyecto, se realiza el despalme de los matorrales y arbustos localizados en el terreno de acuerdo a lo que se aprecia en el anexo fotográfico; esta actividad se refiere a quitar los arbustos y matorrales, así como algunas hierbas para proceder a la nivelación del terreno, en esta etapa no se ocupara gran volumen de agua solo el necesario para que durante la nivelación no se levante grandes cantidades de polvo y lograr la compactación del terreno, el agua requerida equivale a la capacidad de 30 pipas de agua de 12,500 litros, lo que equivale a una cantidad de 375,000 litros de agua tratada. En cuanto al combustible que se requiere solo serán 200 litros de diesel para el tractor y la aplanadora.
La maquinaria que se pretende utilizar solo serán las pipas para el agua, el tractor para remover la tierra, y la aplanadora para compactarla,
El personal requerido serán los operadores de la maquinaria.
En esta etapa de preparación del sitio no se requiere de rellenar ningún área ni terrestre ni cuerpos de agua, dentro del predio ya que es plano en su totalidad.
II.2.4 DESCRIPCION DE LAS OBRAS Y ACTIVIDADES PROVISIONALES DEL PROYECTO.
En este proyecto no se requiere de obras provisionales como son las apertura de caminos provisionales ya que el predio en el que se desarrollará se encuentra perfectamente comunicado por carretera; tampoco de campamentos ya que se encuentra relativamente cerca de las diferentes poblaciones circunvecinas, en las cuales se alojaran los trabajadores, solo se construirá un pequeño almacén para los materiales que no puedan quedar a la intemperie, la maquinaria será guardada en donde se alojen los trabajadores en las distintas poblaciones y el mantenimiento a la maquinaria si lo requiere se hará en talleres particulares de las localidades cercanas al área del proyecto.
II.2.5 ETAPA DE CONSTRUCCION
En esta etapa se realizarán varias obras desde la construcción de la barda perimetral hasta las oficinas pasado por las zonas de almacenamiento, el anden de llenado y las isletas de llenado, auque aquí solo se describirá los procesos más representativos de la construcción, en donde los impactos ambientales sean más negativos.
CONSTRUCCION DE LA BARDA PERIMETRAL
Se procederá a la construcción de todas las bardas que delimitan el predio de la planta, para esto se emplearan block y cemento varilla ya que de ese material será el muro que tendrá 3 metros de altura por el lindero Norte y por los linderos Este, Oeste y Sur con malla ciclónica de 2.5 m de altura. En esta etapa del proyecto se generaran impactos al ambiente al modificar el aspecto del ecosistema, además de que se generan desperdicios de la construcción, los cuales recibirán la adecuada disposición en su momento.
CONSTRUCCIÓN DEL ÁREA DE ALMACENAMIENTO,
Se empleara cemento y tabique para la construcción de las bases sobre las cuales se colocará el tanque de almacenamiento de la Planta, además de recubrir toda esta área de almacenamiento de cemento, Los impactos ambientales se generan al colocar cemento sobre el área de almacenamiento ya que el suelo deja de tener captaciones de agua de lluvia.
CONSTRUCCIÓN DE BAÑOS OFICINAS
Aquí se requiere del empleo de Tabique y cemento para la construcción de las oficinas baños y taller así como la necesidad de colocar ventanas de metal ya que este es un material que no se incendia. En esta parte de la construcción los impactos son en cuanto a la construcción ya que se
generan ruidos y material de desecho como son envolturas de cemento, pedazos de tabique, piedras, varillas, etc.
Es en la etapa de construcción donde se generan la mayor cantidad de impactos ambientales ya que es aquí donde se modifica el ecosistema al colocar obras de tipo permanente, pero que en realidad estos impactos son muy pequeños en comparación con los generados por otros tipos de industrias.
La cantidad de insumos se estima que será la siguiente:
Insumo Requerimiento estimado total
Gasolina 350.00 litros Diesel 1610.00 litros
Agua 375,000 litros
II.2.6 ETAPA DE OPERACIÓN Y MANTENIMIENTO
En particular las actividades que se realizarán en la Planta de Almacenamiento de Gas L.P., se resume al almacenamiento y manejo del energético, el trasiego se efectuará de los remolques-tanque al tanque de almacenamiento fijo de la Planta, de éste (a través del muelle de llenado y las tomas de suministro) a los tanques cilíndricos portátiles y en auto tanques respectivamente, cuyo objeto es la distribución domiciliaria.
Las operaciones que se ejecutarán en la Planta, serán realizadas en las áreas de:
1 Recepción de remolque-tanque (toma de recepción) con tres tomas de descarga de remolques tanques. Como se aprecia en los planos anexos.
2 Suministro a auto tanques (toma de suministro, con cuatro tomas para auto tanques).
3 Anden de llenado (carga y descarga de cilindros portátiles) con 12 llenaderas como se puede apreciar en los planos anexos.
La secuencia de operaciones iniciará en el área de recepción, con la llegada de remolques-tanque provenientes de las instalaciones de PEMEX a la empresa cuyo contenido será trasegado a los tanques de almacenamiento fijo, una ves que estos alcancen su máxima capacitada permitida (85 %) cada uno, se podrá efectuar, mediante las instalaciones y equipo adecuado, el suministro de gas de los tanques de almacenamiento al área de anden donde se llevará a cabo el trasiego del energético a cilindros portátiles de 20 y 30 kilogramos, a través del múltiple de llenado con 12 salidas, y a las isletas de llenado o suministro.
Como se observa en la descripcion de los procesos de operación de la Planta, el único material a manejar es el Gas L.P. y en el proceso no se generan impactos ambientales ya que no se emplea ningún tipo de sustancia contaminante, ni se suscitan reacciones químicas así como tampoco se emplean grandes volúmenes de agua y por lo tanto no se generan lodos residuales.
II.2.7 OTROS INSUMOS
II.2.7.1 SUSTANCIAS NO PELIGROSAS
Las únicas sustancias que se manejan en la Planta de Almacenamiento para Distribución de Gas L.P. es el propio Gas L.P., y Agua para el sistema de enfriamiento por aspersión e independientemente para los servicios sanitarios; el agua es la única sustancia no peligrosa que se manejará en la Planta, El Agua del sistema contra-incendio, se tiene almacenada en una cisterna de 120,000 litros; esta agua se almacena para usarse en casos de emergencia como seria el de un conato de incendio para sofocar el fuego o para enfriar el tanque de almacenamiento de Gas L.P. solo mientras es controlado el fuego por parte del cuerpo de bomberos. El consumo mensual seria: considerando un gasto de 2000 litros al día por el uso del sanitario por los usuarios, se tiene que el consumo mensual es de 60,000 litros de agua.
II.2.7.2 SUSTANCIAS PELIGROSAS
Durante el proceso de operación la única sustancia peligrosa que se maneja en la Planta de Almacenamiento para Distribución de Gas L.P., es el propio Gas L.P., y la cantidad mensual será determinada por la demanda del energético por los usuarios; El Gas L.P. presenta las siguientes características:
Nombre Comercial:
Nombre Técnico:
Gas Licuado de Petróleo, (L.P.) que es una mezcla de Propano y Butano. Estado Físico:
Gaseoso a Temperatura ambiente y Líquido en el contenedor por estar licuado a alta presión.
Cantidad de uso mensual:
La cantidad de uso mensual del energético será determinada por la demanda de los usuarios.
Cantidad de reporte:
La cantidad de reporte para el Gas L.P. es considerada en los listados de Actividades altamente Riesgosas a partir de 50, 000 kilogramos.
Características CRETIB:
El Gas L.P. es considerado explosivo y asfixiante. Características IDHL
No aplica
Características TLV 1800 mg/m3
Destino o uso final:
El destino que se le da a esta sustancia es el de combustible por su alto poder calorífico, que sirve para generar energía para uso domestico, industrial o para vehículos automotores que lo empleen como combustible.
II.2.8 DESCRIPCION DE LAS OBRAS ASOCIADAS AL PROYECTO
La Planta de Almacenamiento para Distribución de Gas L.P., no requiere de obras de apoyo, solo las que se describen detalladamente en la memoria técnica descriptiva de la Planta.
Solo se requiere de una bodega en donde guardar los materiales de construcción y unas letrinas que solo tendrán uso durante la fase de construcción.
II.2.9 ETAPA DE ABANDONO DE SITIO
La etapa de abandono del sitio no aplica ya que esta planta planea tener un tiempo indefinido de vida, para esto se tiene que hacer una labor de mantenimiento de prevención para evitar que el tiempo de vida se reduzca, pero si por alguna razón se tuviera que abandonar el lugar del proyecto, se tiene contemplado restituir casi en su totalidad el terreno del proyecto retornándolo a sus características originales, con la vegetación existente en la zona, a través de la realización de un programa de restauración que en su momento se le haría del conocimiento a la autoridad correspondiente.
II.10 GENERACIÓN, MANEJO Y DISPOSICIÓN DE RESIDUOS SÓLIDOS, LÍQUIDOS Y EMISIONES A LA ATMOSFERA
Los residuos que se generan en una planta de Almacenamiento para Distribución de Gas L:P. desde la preparación del sitio hasta la operación y
mantenimiento de la misma son muy pequeños, los cuales se describen a continuación:
ETAPA DE PREPARACION DE SITIO
Durante la etapa de preparación del sitio la generación de residuos serán los productos del despalme y la nivelación, pero estos residuos son del tipo vegetal que se pueden aprovechar para el enriquecimiento del suelo ya que serán como ya se menciono, materia orgánica proveniente de los vegetales que al degradarse se integra al suelo y sirve par nutrir la flora de los alrededores.
ETAPA DE CONSTRUCCIÓN:
En esta etapa los únicos residuos que se generan son pedazos de tabique y varillas así como las envolturas de ciertos materiales como el cemento, para la eliminación de estos residuos se procederá una vez terminada la obra a entregarla a una compañía especialista en el manejo de residuos de materiales de construcción.
ETAPA DE OPERACIÓN:
Durante la operación de la planta, no se generan residuos ya que la única actividad es el Almacenamiento del Gas L.P. para comerciarlo y el único proceso es el trasiego de un lugar a otro sin que se generen residuos; únicamente de las reparaciones menores de las pipas y camiones de la empresa se generan pequeñas emisiones de gas L P. a la atmósfera cuando se desacoplan los equipos de llenado de los tanques una vez llenados los mismos, considerándose estas emisiones a la atmósfera insignificantes.
II.2.11 INFRAESTRUCTURA PARA EL MANEJO Y LA DISPOSICIÓN ADECUADA DE LOS RESIDUOS.
La infraestructura con que contara la Planta de Almacenamiento de Gas L.P. de la empresa Gas del Atlántico, S.A. de C,V, (Planta Tejería) para sus residuos peligrosos durante la etapa de operación consistirá en un almacén temporal de residuos peligrosos, en los cuales se tendrán perfectamente envasados e identificados los productos de desecho que resultan del mantenimiento a las unidades de reparto, hasta la entrega para la disposición final de estos residuos a una empresa autorizada para el tratamiento de dichos residuos. La empresa que se encargará de los residuos peligrosos deberá contar con todas las autorizaciones para el manejo de los residuos peligrosos.
III VINCULACION CON LOS ORDENAMIENTOS JURIDICOS APLICABLES EN MATERIA AMBIENTAL Y, EN SU CASO, CON LA REGULACIÓN DE USO DEL SUELO
El Municipio de Veracruz, se encuentra ubicado en la zona centro del Estado, en las estribaciones en las coordenadas 19° 12’ latitud norte y 96° 08’longitud oeste a una altura de 10 metros sobre el nivel del mar. Limita al norte con La Antigua, al este con el Golfo de México y al sur con Manlio Fabio Altamirano. Su distancia aproximada al sureste de la capital del Estado, por carretera es de 90 Km.
Tiene una superficie de 241 Km2, Cifra que representa un 0.33% del total del Estado. Se encuentra situado en la zona central costera del estado, su suelo es de pequeñas alturas insignificantes y valles; su suelo es de tipo feozem y luvisol, el primero tiene una capa superficial rico en materia orgánica y nutrientes, susceptible a la erosión; el segundo acumula arcilla en el subsuelo, también es susceptible a la erosión, su uso esta distribuido de la siguiente manera: En la superficie agrícola 2,766 hectáreas, 2,241 has. ejidal y 525 has. pequeña propiedad; en la superficie ganadera 19, 379 hectáreas, 5,921 has. ejidal y 13, 458 has. pequeña propiedad; en la superficie urbana 1,955 hectáreas, lo que hace una superficie total de 24,100.00 has.
De acuerdo al Conteo de Población y Vivienda 1995 existen en el municipio 3,163 hablantes de lengua indígena, 1,665 hombres y 1,498 mujeres, que representan el 0.82% de la población municipal, la principal lengua indígena es el zapoteco.
De acuerdo a los resultados que presenta el II Conteo de Población y Vivienda del 2005, en el municipio habitan un total de 3,683 personas que hablan alguna lengua indígena. Contó en el año de 1995 con una población de 425,140 habitantes, en el periodo 1990-1995 la tasa media de crecimiento de la población fue de 4.66%.
Por su parte el crecimiento natural de la población observo duran te el año de 1997, un registro de 9,240 nacimientos y 2,393 muertes. De acuerdo a los resultados preeliminares del censo 2000, la población en el municipio es de 457,119 habitantes, 215,098 hombres y 242,021 mujeres.
De acuerdo a los resultados que presenta el II Conteo de Población y Vivienda del 2005, el municipio contó con un total de 512,310 habitantes.
INFRAESTRUCTURA SOCIAL Y DE COMUNICACIONES Educación
La educación básica es impartida por 141 planteles de preescolar, 234 de primaria, 80 de secundaria. Además cuenta con 49 instituciones que brindan el bachillerato.
De acuerdo al Conteo de Población y Vivienda 1995, el analfabetismo del municipio se ubica en 5.03% del total de la población mayor de 15 años. Es importante señalar que esta municipalidad se asientan instituciones que ofrecen enseñanza superior tales como:
Nombre Completode la Institución Grado Académico N. De Facultades Universidad Veracruzana Licenciatura 25 Centro de Estudios Técnicos Licenciatura 2 Centro de Actualización del Magisterio Licenciatura 1 Instituto Tecnológico de Veracruz Licenciatura 7 Escuela de Aviación Naval Licenciatura 1 Centro de Estudios Cristóbal Colón Licenciatura 13 Universidad Villa Rica Licenciatura 11 Instituto Tecnológico de Estudios Superiores Rene
Descartes
Licenciatura 5 Universidad de Ciencias y Humanidades de Veracruz
Quetzálcoatl.
Licenciatura 2 Centro de Estudios Tecnológicos y Universitarios
Centro de Estudios Profesionales Pitman. Licenciatura 2 Escuela Normal Superior Licenciatura 1 Escuela Normal de la Luz Serradel Licenciatura 1 Instituto Tecnológico de Veracruz Licenciatura 1 Universidad Biológica Veracruzana Licenciatura 4 Universidad Veracruzana Postgrados 4 Universidad Veracruzana Maestrías 7 Universidad Veracruzana Doctorados 2
Salud
En este municipio la atención de servicios médicos es proporcionada por unidades médicas que a continuación se enlistan: 46 de la Secretaría de Salud, 4 del IMSS, 4 del ISSSTE, 1 de la Cruz Roja, 2 de la Secretaria de la Defensa y 2 de la Secretaria de Marina. Cabe señalar que en esta municipalidad se prestan los servicios de consulta externa, hospitalización y especialidades; el sector privado cuenta con algunos establecimientos médicos que revisten gran importancia.
Abasto
El municipio satisface sus necesidades de abasto en 1 plaza comercial como lo es Plaza Cristal, 1 Central de Abastos que tiene 57 bodegas y 80 locales, 7 mercados municipales como son: El Hidalgo, Unidad Veracruzana, Zaragoza, Virgilio Uribe, Malibrán, El Polvorín, donde existen diversificación de productos de todo tipo, así como el mercado Landero y Coss destinado a la comercialización de especies Pesqueras, de igual forma un Tianguis recién creado como lo es el de Tarimoya que vende artículos de todo tipo como ropa y calzado, también tiene tiendas departamentales como 1
Bodega Gigante, 1 Bodega Comercial Mexicana,, 4 Tiendas Chedraui, 1 Sears, Supertiendas el Alba, FAMSA, Casas Castilla, Superastur, Los Molinos y muchos más.
Vivienda
Acorde a los resultados preeliminares del censo 2000, se encontraron edificadas en el municipio 123,544 viviendas con un promedio de ocupantes por vivienda de 3.68, la mayoría son propias y de tipo fija, los materiales utilizados principalmente para su construcción son el cemento, el tabique, el ladrillo, la madera, la lámina. Así como también se utilizan materiales propios de la región.
De acuerdo a los resultados que presenta el II Conteo de Población y Vivienda del 2005, en el municipio cuentan con un total de 140,628 viviendas de las cuales 105,745 son particulares.
Servicios Públicos
Servicios Públicos: 100% 75% 50% 25% 0% Alumbrado Público. X
Mantenimiento del Drenaje. X Recolección de Basura y Limpia Pública. X Seguridad Pública. X
Pavimentación. X
Mercados y Centrales de Abasto. X
Rastros. X
Servicios de Parques y Jardines. X Monumentos y Fuentes. X
Drenaje X
Medios de Comunicación
Este municipio recibe publicaciones periodísticas, es importante mencionar que es aquí donde se estableció el periódico el Dictamen, reconocido como el Decano de la prensa nacional. Cuenta la señal de 8 estaciones de radio AM y 8 de FM, así como señales de canales de televisión. También el servicio telefónico por marcación automática en la cabecera y 12 localidades, así como telefonía celular. Además 113 oficinas postales y 3 de telégrafos.
Vías de Comunicación
El municipio cuenta con 1,000 km aproximadamente de vías de comunicación y son comunicaciones intermunicipales, estos comunican internamente al municipio entre sí. Además de tener acceso por medio de importantes carreteras y autopistas hacia el sur a Coatzacoalcos, hacia el norte a Tampico, hacia el poniente a Orizaba ó Córdoba y a Xalapa. Cuenta con caminos de terracería, recubiertos con material reciclado, caminos con revestimiento de asfalto y caminos de concreto hidráulico. Así mismo tiene servicio de terminal de autotransporte federal de pasajeros y una capitanía de puerto, cuenta con el servicio del Aeropuerto Internacional denominado “Heriberto Jara Corona”.
La actividad económica del municipio por sector, se distribuye de la siguiente forma:
Sector primario. 2.01
(Agricultura, ganadería, caza y pesca.)
Sector secundario 24
(Minería, extracción de petróleo y gas natural, industria manufacturera, electricidad, agua y construcción)
Sector terciario. 67
(Comercio, transporte y comunicaciones, servicios financieros, de administración pública y defensa, comunales y sociales, profesionales y técnicos, restaurantes, hoteles, personal de mantenimiento y otros.)
No especificado 2.89
PLAN DIRECTOR URBANO, CORRESPONDIENTE A LA DIRECCIÓN GENERAL DE DESARROLLO URBANO.
Este Plan Director del estado de Veracruz, de las bases del programa Estatal de Desarrollo Urbano, señala:
El Plan Estatal de Desarrollo Urbano, es el conjunto de principios, objetivos, normas técnicas, políticas y disposiciones relativas, para regular la fundación, conservación, mejoramiento y crecimiento de los centros de población, a fin de determinar, organizar y mejorar los espacios urbanizados, y establecer la estrategia del desarrollo Urbano del Estado.
El proyecto “Planta de Almacenamiento para Distribución de Gas L.P.” de la empresa Gas del Atlántico, S.A. de C.V. (Planta Tejería). Cumple con los preceptos y disposiciones para este Plan.
PLANES O PROGRAMAS ECOLÓGICOS DEL TERRITORIO NACIONAL, CORRESPONDIENTES A LA DIRECCIÓN GENERAL DE NORMATIVIDAD Y REGULACIÓN
ECOLÓGICA.
Ley General del Equilibrio Ecológico y la Protección al Ambiente.
La Ley General del Equilibrio Ecológico y la Protección al Ambiente, reglamenta:
“las disposiciones de la Constitución política de los Estados Unidos Mexicanos que se refieren a la preservación y restauración del equilibrio ecológico, así como la protección al ambiente, en el territorio nacional y las zonas sobre las que la nación exige su soberanía y jurisdicción.”
Los contenidos de la LGEEPA vinculados con el proyecto “Planta de Almacenamiento para Distribución de Gas L.P”. de la Empresa Gas del Atlántico, S.A. de C.V. (Planta Tejería) se exponen a continuación:
TITULO PRIMERO.
Capitulo ii. Distribución de Competencia y Coordinación.
Articulo 4º.- La Federación, los Estados, el Distrito Federal y los Municipios ejercerán sus atribuciones en materia de preservación y restauración del
equilibrio ecológico y la protección al medio ambiente, de conformidad con la distribución de competencias prevista en esta Ley y en otros ordenamientos legales.
De acuerdo a lo estipulado anteriormente, y con base en el Programa de Desarrollo Urbano del Municipio de Veracruz, el predio donde se localizara el proyecto no esta inmerso dentro de algún área protegida o en algún lugar donde no se pueda instalar la planta debido al uso inadecuado del suelo ya que dicho Plan considera la zona donde se instalará la Planta de Almacenamiento para Distribución de Gas L.P. propiedad de la Empresa Gas del Atlántico, S.A. de C.V. (Planta Tejería) como zona con suelo del tipo industrial ya que se encuentra dentro de la zona industrial denominada Ciudad Industrial Bruno Pagliai, lo anterior de acuerdo al Programa de Ordenamiento Ecológico del Municipio de Veracruz.
Plan Nacional de Desarrollo
El Plan Nacional de Desarrollo, establece en el apartado de Política Ambiental para un Crecimiento Sustentable que, en materia de regulación ambiental, la estrategia se concentrara en consolidar e integrar la normatividad y en garantizar su cumplimiento. Así mismo define lineamentos para frenar las tendencias de deterioro ecológico, inducir un ordenamiento del territorio nacional, tomando en cuenta que el desarrollo sea compatible con las aptitudes y capacidades ambientales de cada región; aprovechar de manera plena y sustentable los recursos naturales, como condición básica para la superación de la pobreza y cuidar el ambiente y los recursos
naturales a partir de una reorientación de los patrones de consumo y un efectivo cumplimiento de las leyes.
En este sentido el proyecto “Planta de Almacenamiento para Distribución de Gas L.P.” de la Empresa Gas del Atlántico, S.A. de C.V. (Planta Tejería) es congruente con las Líneas de Estrategia para el Crecimiento Económico, dado que su construcción ha sido planeada de forma tal que atienda a todas la medidas necesarias que garanticen el cumplimento de normatividad ambiental vigente relacionada con la conservación de los ecosistemas.
NORMAS OFICIALES MEXICANAS.
Norma Oficial Mexicana NOM-002-ECOL-1996.
Establece los límites máximos permisibles de contaminantes en las descargas de aguas residuales a los sistemas de alcantarillado urbano o municipal.
Norma Oficial Mexicana NOMN-045-ECOL-1996.
Establece los límites permisibles de capacidad del humo proveniente del escape de vehículos automotores en circulación que usan diesel, o mezclas que incluyan diesel como combustible.
Las fuentes de contaminación del aire durante las etapas de preparación del sitio y construcción del proyecto serán móviles, temporales y se deberán a la operación de maquinaria y equipo. Los contaminantes emitidos a la
atmósfera se derivan del proceso de combustión interna de los motores, mismos que generan inevitablemente NOx (Oxido de Nitrógeno), SO (Oxido de Azufre), partículas y CO (Monóxido de Carbono).
Así mismo será necesario el uso de materiales de construcción, cuyo transporte implica el uso de camiones, por lo que las fuentes de contaminación del aire también serán móviles, y temporales, consecuencia del proceso de combustión interna de los motores.
La maquinaria y el equipo usados en las etapas anteriormente mencionadas, incluyendo el transporte de material, se mantendrán en condiciones óptimas para no rebasar los limites establecidos por la norma NOM-045-ECOL-1996. Aunque la maquinaria de construcción no se encuentra dentro del campo de aplicación, esta normatividad es recomendable para su funcionamiento.
Norma Oficial Mexicana NOM-050-ECOL-1993.
Establecen los niveles máximos permisibles de emisión de gases contaminantes provenientes de los escapes de los vehículos automotores en circulación, que usan gasolina diesel, o gas licuado de petróleo o gas natural u otros combustibles alternos como combustibles, respectivamente.
Norma Oficial Mexicana NOM-080-ECOL-1994.
Durante las etapas de preparación del sitio y construcción, tanto la maquinaria y el equipo utilizados, generan un aumento en el nivel de ruido. Sin embargo, el funcionamiento de todos estos elementos se desarrollara dentro de las condiciones marcadas por la norma NOM-080-ECOL-1994; así
pues nivel de ruido se considera no rebasara los 87 dB, en un horario diurno de trabajo tal como se establece en la norma referida.
Peso Bruto Vehicular. Nivel Máximo Permisible DB (A)
Hasta 3,000 Kg. 82
Mas de 3,000 Kg. y hasta 10,000 Kg. 92
Mas de 10,000 Kg. 99
Norma Oficial Mexicana NOM-081-ECOL-1994.
Que establece los límites máximos permisibles de emisión de ruido de las fuentes fijas y su método de medición.
Norma Oficial Mexicana NOM-052-ECOL-1993.
Que establece las características de los residuos peligrosos, el listado de los mismos y los limites que hacen a un residuo peligroso por su toxicidad al ambiente.
Norma Oficial Mexicana NOM-002-STPS-2000.
Sistema Nacional de Áreas Protegidas, a cargo de la Dirección General de Conservación Ecológica de los Recursos Naturales.
Sistema Nacional de Áreas Naturales Protegidas.
La zona en donde se desarrolla el proyecto “Planta de Almacenamiento para Distribución de Gas L.P.” de la empresa Gas del Atlántico, S.A. de C.V. (Planta Tejería) no se ubica y no afecta a ningún área natural protegida.
IV DESCRIPCIÓN DEL SISTEMA AMBIENTAL Y SEÑALAMIENTOS DE LA PROBLEMÁTICA AMBIENTAL DETECTADA EN EL ÁREA DE INFLUENCIA DEL PROYECTO. IV.1 DELIMITACION DEL AREA DE ESTUDIO
El área considerada para la construcción de la Planta de Almacenamiento para Distribución de Gas L.P., no se encuentra establecida bajo ningún ordenamiento por parte de las Unidades de Gestión Ambiental del Ordenamiento Ecológico. En lo correspondiente al municipio, esta permitido la construcción de desarrollos industriales en el área donde se ubica el proyecto, en el Municipio de Veracruz, Veracruz.
El proyecto se desarrollara en un terreno de superficie total de 12,054.20 metros cuadrados de los cuales las construcciones únicamente ocuparan el 8.9% lo que corresponde a una superficie de 1,070.9 metros cuadrados los cuales se tendrán perfectamente delimitados ya que en todo su perímetro se construirá una barda de 3 metros de altura. Las dimensiones y colindancias serán las siguientes:
9 Al Norte en 149.95 metros colinda con Calle Palmas
9 Al Sur en 149.95 metros, con terreno baldío propiedad de la misma empresa sin actividades
9 Al Este en 100.53 metros colinda con terreno propiedad privada sin actividades
9 Al Oeste, en 99.63 metros con terrenos propiedad privada sin actividades.
En el lado Norte de la Planta se tendrán tanto la entrada principal como la salida de emergencia, ambas de 7.5 metros de longitud.
Toda la Planta como se menciono anteriormente, estará delimitada por un muro de 3 metros de altura por el lindero norte, el cual será construido de block y cemento; por los linderos Este, Oeste y Sur con malla ciclónica de 2.5 metros de altura. El terreno en donde se construirá la Planta para Almacenamiento de Gas L.P. se localiza en Calle Las Palmas, Lotes 12, 13 y 14 entre Av. Las Torres y Arrayanes, Cd. Industrial Bruno Pagliai, Comunidad Tejería, Municipio de Veracruz, Veracruz.
IV.2 CARACTERIZACIÓN Y ANÁLISIS DEL SISTEMA AMBIENTAL
IV.2.1 ASPECTOS ABIOTICOS
A) CLIMA
TIPO DE CLIMA
Según la Clasificación de Köppen, Modificada por Enriqueta García (l981), el tipo de Clima predominante en el Municipio de Veracruz, Veracruz es del tipo tropical. Por lo regular el periodo de lluvias se inicia en junio y termina en septiembre. La temperatura media anual es de 25.3° C.
FENOMENOS CLIMATOLOGICOS
En esta parte de la Republica Mexicana se presentan algunos fenómenos climatológicos como son lluvias, huracanes y tormentas tropicales, ya que estos fenómenos son característicos de las zonas costeras
TEMPERATURA
En el Municipio de Veracruz se tiene con una temperatura media anual de 25.3 °C; su precipitación pluvial media anual es de 1,500 mm.
EVAPORACIÓN
La humedad promedio anual del municipio de Veracruz es del orden del 40% de humedad ya que se un clima templado húmedo.
Los vientos dominantes en la región donde se localizará la Planta de Almacenamiento y distribución son provenientes del Noroeste al Suroeste aunque en algunas ocasiones estos vientos cambian de dirección para tener una dirección contraria; la velocidad de estos vientos predominantes presenta un promedio anual de 25 Km/hora.
PRECIPITACIÓN PLUVIAL
La precipitación pluvial promedio anual es de 1500 mm, siendo el mes de Junio cuando se presenta la máxima densidad de lluvias entre los 200 y 220 mm, y la mínima con un valor menor de 5 mm, en el mes de febrero.
B) GEOLOGÍA Y GEOMORFOLOGÍA
CARÁCTERÍSTICAS LITOLÓGICAS DEL ÁREA
El Municipio de Veracruz se compone de suelos feozem y luvisol, el primero tiene una capa superficial rico en materia orgánica y nutrientes, susceptible a la erosión; el segundo acumula arcilla en el subsuelo, también es susceptible a la erosión, su uso esta distribuido de la siguiente manera: En la superficie agrícola 2,766 hectáreas, 2,241 has. ejidal y 525 has. pequeña propiedad; en la superficie ganadera 19, 379 hectáreas, 5,921 has. ejidal y 13, 458 has. pequeña propiedad; en la superficie urbana 1,955 hectáreas, lo que hace una superficie total de 24,100.00 has.
En la microregión donde se localiza el predio donde se realizara en proyecto en la Comunidad de Tejería del Municipio de Veracruz se detectan zonas con pendientes entre el 1 y 2 % mientras que al Noroeste y Oeste la conformación topográfica muestra pendientes más pronunciadas.
CARÁCTERÍSTICAS DEL RELIEVE
Se menciono en apartados anteriores que el terreno se localiza en la zona centro del Estado de Veracruz, por lo cual el tipo de relieve es el típico de esta orografía donde se observan pequeñas lomas y lomeríos que cuentan con pendientes de 1 al 2 % por ciento, considerando prácticamente plano el predio donde se ubicara la Planta de Almacenamiento de gas L.P., a una altura de 10 metros sobre el nivel del mar.
PRESENCIA DE FALLAS Y FRACTURAS
En el predio de estudio no se localizan fallas o fracturas en el suelo, que se tengan que tomar en consideración al momento de construir la Planta de Almacenamiento para Distribución de gas L.P., ya que se trata de un terreno plano con solo un pequeño porcentaje de pendientes del orden del 1 al 2% y el tipo de suelo es aluvial con alta capacidad de carga. En el subsuelo tampoco se tiene conocimiento de fallas geológicas.
La zona donde se ubicará la Planta de Almacenamiento y Distribución de Gas L.P., es de alta capacidad de carga, en el cual no se han presentado deslizamientos de lodo, derrumbes, así como tampoco se presenta un riesgo por actividad volcánica ya que no se encuentra algún volcán cerca del predio, en estudio.
C) SUELOS
En la mayoría de la micro región dominan suelos de tipo feozem y luvisol, el primero tiene una capa superficial rico en materia orgánica y nutrientes, susceptible a la erosión; el segundo acumula arcilla en el subsuelo, también es susceptible a la erosión, su uso esta distribuido de la siguiente manera: En la superficie agrícola 2,766 hectáreas, 2,241 has. ejidal y 525 has. pequeña propiedad; en la superficie ganadera 19, 379 hectáreas, 5,921 has. ejidal y 13, 458 has. pequeña propiedad; en la superficie urbana 1,955 hectáreas, lo que hace una superficie total de 24,100.00 has.
D) HIDROLOGIA SUPERFICIAL Y SUBTERRANEA
RECURSOS HIDROLOGICOS LOCALIZADOS EN EL AREA DE ESTUDIO Cerca del área donde se planea la construcción del proyecto no se encuentran grandes cuerpos de agua, sin embargo, el municipio se encuentra regado por los riachuelos Medio, Grande y Tonayán, contando con buenas playas e islas como la de Sacrificios y Verde.
HIDROLOGIA SUPERFICIAL
Como se cito anteriormente, el Municipio de Veracruz encuentra regado por los riachuelos Medio, Grande y Tonayán, contando con buenas playas e islas como la de Sacrificios y Verde.
ANALISIS DE LA CALIDAD DEL AGUA
Actualmente la calidad del Agua de los riachuelos anteriormente descritos a disminuido por la contaminación de que han sido objeto debido a que en ellos son vertidos las aguas residuales de las casas y fabricas que se encuentran a su paso.
HIDROLOGIA SUBTERRANEA
No se tiene conocimiento de que exista este tipo de recurso hidrológico, sin embargo no se investigo por el hecho de que la Planta no tendrá afectaciones directas sobre este.
IV.2.2 ASPECTOS BIOTICOS A) VEGETACION TERRESTRE
En la cabecera Municipal por tratarse de una ciudad altamente urbanizada, las comunidades de vegetación natural se encuentran totalmente reemplazadas, restringiéndose a las áreas en los alrededores entre las zonas de agricultura de temporal; y es en esta parte donde se encuentra
localizado el predio en estudio para la realización del proyecto de la Planta de Almacenamiento para Distribución de Gas L.P.
El municipio tiene vegetación que corresponde al de tipo selva baja caducifolia, constituida por árboles que pierden sus hojas durante la época invernal y se encuentran árboles como el liquidámbar y el ocote.
Los productos agrícolas que se cosechan son: caña de azúcar y café, y en algunas fincas se dedican a la cosecha de mangos, y aguacate, así como el limón.
B) FAUNA
Existe en el municipio una gran variedad de animales silvestres, entre los que se encuentran principalmente la garza, gaviota, conejo, ardilla y tuza entre otros, además de una gran variedad de insectos
IV.2.3 PAISAJE
LA VISIBILIDAD
El paisaje que se observa desde lo lejos, son terrenos con vegetación tipo ruderal, ya que solo se encuentran matorrales y algunos arbustos, así como pastizales sobre una planicie en el cual no se observan localidades vegetales, y solo algunos árboles de poco follaje, siendo estas las características que conforma el paisaje dentro del terreno en estudio.
LA CALIDAD PAISAJISTA
La inclusión del la Planta de Almacenamiento para Distribución de Gas L.P., no afectara en gran medida la calidad del paisaje ya que no se removerán grandes comunidades vegetales que estén en peligro de extinción, solo a algunos pastizales y matorrales, ya que el terreno solo se observa vegetación tipo ruderal, lo citado anteriormente, se puede constatar en el anexo fotográfico que se anexa, además de que la planta se pretende instalar en terrenos de la Ciudad Industrial Bruno Pagliai, por lo que se encuentra dentro del Plan de Ordenamiento del Municipio de Veracruz, considerado como zona industrial.
LA FRAGILIDAD DEL PAISAJE
Respecto a la fragilidad del paisaje, este puede absorber la inclusión de la Planta dentro de el ya que como se mencionó anteriormente no se afectará a grandes comunidades vegetales ni elementos faunisticos de gran importancia o en peligro de extinción ya que el terreno es una planicie con pastizales y matorrales de poca altura en sus alrededores, y algunos árboles en sus alrededores mismos que se tratarán de no afectar, además que en el proyecto de la planta se contemplan zonas verdes, las cuales se pretenden poblar con vegetación característica de la zona, con lo que se pretende minimizar los posibles impactos a ocasionar, y de esta manera se contribuye no solo a restituir la vegetación, sino que se mejora notablemente el paisaje ecológico de la zona, con lo que se minimizan los efectos ecológicos,
además de que como se ha citado anteriormente la zona donde se instalara la Planta, esta considerada como zona industrial en el Plan de Ordenamiento del Municipio de Veracruz, ya que se instalara el la Ciudad Industrial Bruno Pagliai.
IV.2.4 MEDIO SOCIOECONOMICO A) DEMOGRAFIA
El Municipio de Veracruz contiene en la actualidad, según datos censales del añ0 2000, una población de 512, 310 habitantes
La tendencia de crecimiento en el Municipio de Veracruz se Muestran en la siguiente tabla
Municipio 1990 2000 2005
Veracruz 425140 457119 512310
Las proyecciones de las tendencias de crecimiento del centro de población nos indican un aumento considerable en la población del Municipio de Veracruz del orden del 18% en 10 años.
El crecimiento futuro de acuerdo con el comportamiento histórico tendría efectos importantes en la conformación y funcionamiento urbano del Municipio y obligaría a una acelerada incorporación de áreas al desarrollo urbano.
