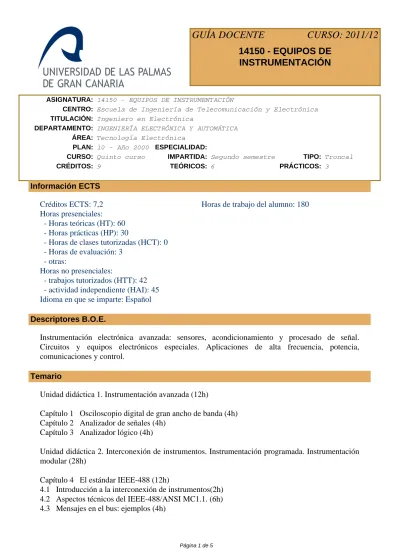

14150 - EQUIPOS DE
INSTRUMENTACIÓN
GUÍA DOCENTE CURSO: 2011/12
ASIGNATURA: 14150 - EQUIPOS DE INSTRUMENTACIÓN
CENTRO: Escuela de Ingeniería de Telecomunicación y Electrónica TITULACIÓN: Ingeniero en Electrónica
DEPARTAMENTO: INGENIERÍA ELECTRÓNICA Y AUTOMÁTICA ÁREA: Tecnología Electrónica
PLAN: 10 - Año 2000 ESPECIALIDAD:
CURSO: Quinto curso IMPARTIDA: Segundo semestre TIPO: Troncal
CRÉDITOS: 9 TEÓRICOS: 6 PRÁCTICOS: 3
Información ECTS
Créditos ECTS: 7,2 Horas presenciales:
- Horas teóricas (HT): 60 - Horas prácticas (HP): 30
- Horas de clases tutorizadas (HCT): 0 - Horas de evaluación: 3
- otras:
Horas no presenciales:
- trabajos tutorizados (HTT): 42 - actividad independiente (HAI): 45 Idioma en que se imparte: Español
Horas de trabajo del alumno: 180
Descriptores B.O.E.
Instrumentación electrónica avanzada: sensores, acondicionamiento y procesado de señal. Circuitos y equipos electrónicos especiales. Aplicaciones de alta frecuencia, potencia, comunicaciones y control.
Temario
Unidad didáctica 1. Instrumentación avanzada (12h)
Capítulo 1 Osciloscopio digital de gran ancho de banda (4h) Capítulo 2 Analizador de señales (4h)
Capítulo 3 Analizador lógico (4h)
Unidad didáctica 2. Interconexión de instrumentos. Instrumentación programada. Instrumentación modular (28h)
Capítulo 4 El estándar IEEE-488 (12h)
4.1 Introducción a la interconexión de instrumentos(2h) 4.2 Aspectos técnicos del IEEE-488/ANSI MC1.1. (6h) 4.3 Mensajes en el bus: ejemplos (4h)
Capítulo 5 El bus VXI (12h)
5.1 El consorcio y estándar VXI. Hardware VXI (4h) 5.2 Protocolos VXI (4h)
5.3 Extensiones del estándar VXI y el SCPI. Diseño de instrumentos VXI (4h) Capítulo 6 Otros buses de instrumentación (4h)
6.1 PCX (2h)
6.2 Repercuciones del empleo de buses de proposito general (2h) Unidad didáctica 3. Sistemas electrónicos de medida: aplicaciones (20h) Capítulo 7 Aplicaciones en control (8h)
7.1 Aplicaciones de transductores extensiométricos (4h) 7.2 Medida y control de temperatura (4h)
Capítulo 8 Otras Aplicaciones (12h)
8.1 Medidas en sistemas de comunicación (4h) 8.2 Medidas en sistemas de verificación (4h) 8.3 Medidas en sistemas de test (4h)
Requisitos Previos
Se recomienda al estudiante tener amplios conocimientos de instrumentación electrónica.
Objetivos
1. Objetivos Conceptuales
1.1 Comprender los fundamentos básicos de los Equipos de Instrumentación (O1.1). 1.2 Comprender el principio de funcionamiento de los Equipos de Instrumentación (O1.2).
1.3 Reconocer los riesgos y problemas asociados al empleo de los Equipos de Instrumentación (O1.3)
2. Objetivos Procedimentales
2.1 Manejar y programar el analizador de señales (O2.1). 2.2 Manejar y programar el analizador lógico (O2.2). 2.3 Programar IEEE 488 (O2.3).
2.4 Diseñar e implementar instrumentos VXI (O2.4). 3. Objetivos Actitudinales
3.1 Comunicar de forma oral y escrita de los experimentos prácticos demostrando capacidad crítica (O3.1).
Metodología
1 Clases de Teoría
1.1 Actividad del profesor:
Clases expositivas combinadas con la realización de casos prácticos. 1.2 Actividad del alumno:
1.2.1 Presencial: Tomar apuntes, participar en clase con el planteamiento de dudas y exposición de trabajos.
1.2.2 No presencial: Preparar apuntes, estudiar la materia y realizar trabajos de documentación. 2 Clases Prácticas de laboratorio
2.1 Actividad del profesor: Suministrar y explicar el guión de prácticas a desarrollar en el laboratorio. Supervisar el trabajo de los alumnos en el laboratorio. Los medios utilizados son la instrumentación del laboratorio junto el entorno de programación Labview.
2.2 Actividad del alumno:
2.2.1 Presencial: Desarrollo de los algoritmos y aplicaciones propuestos en el guión.
2.2.2 No presencial: lectura del guión y estudio de los objetivos, fundamento teórico y procedimiento experimental a seguir en la práctica. El alumno deberá realizar los cálculos previos necesarios para la realización de la práctica y proponer un algoritmo y/o circuito que permita su consecución.
Voluntariamente y con objeto de avanzar más rápidamente en el laboratorio, el alumno podría desarrollar el código fuente de algunas de las prácticas y/o montar algún circuito propuesto en las prácticas.
Criterios de Evaluación
Actividades que liberan materia: + 1ª Prueba Escrita (17 %) (ET1) + 2ª Prueba Escrita (17 %) (ET2)
+ Trabajo de Curso: Documentación (10%) y Exposición (6%) ET3 + 5 prácticas con un 10 % cada una. (EP1, EP2, EP3, EP4 y EP5) Actividades que no liberan materia:
Otras consideraciones:
+ La teoría y las prácticas se deben aprobar por separado.
+ Cada parte teórica ha de ser aprobada por separado tanto en evaluación continua como en convocatoria.
+ El estudiante ha de exponer y defender en clase el trabajo de curso. + Las partes teóricas se liberan hasta la convocatoria ordinaria.
+ Si no se supera el trabajo de curso durante la evaluación continua, este ha de ser superado mediante una prueba escrita en convocatoria (16%).
+ Cada práctica se ha de aprobar por separado.
+ En convocatoria y evaluación continua, para cada práctica el alumno ha de: ”Entregar la implementación”, “Entregar una memoria de la práctica” y “Exponer y defender su trabajo”. + Para cada práctica, superadas las especificaciones mínimas, se valorará por igual su “implementación”, “la memoria descriptiva” y la “exposición y defensa” realizada por el alumno. + En convocatoria y evaluación continua, cada práctica ha de ser entregada y expuesta en plazo y forma.
+ En caso de no superar alguna de las partes, la nota se calculará como la suma de todas las partes presentadas multiplicadas por un factor corrector de 0'4.
Descripción de las Prácticas
Las prácticas se desarrollarán en el Laboratorio de Instrumentación Electrónica situado en la tercera planta del Edificio de Electrónica y Telecomunicación (Pab. A, L-302).
1. Elemento virtual de comunicaciones TCP-IEEE488 cliente/servidor (10h) 2. Analizador de señales virtual (7h)
3. Gestión remota del analizador de señales (3h) 4. Osciloscopio digital virtual (7h)
Bibliografía
[1 Básico] Modern electronic test and measuring instruments /
N. Kularatna. IEE,, London : (1996) 0852968132
[2 Básico] Digital and analogue instrumentation testing and measurement /
Nihal Kularatna.
The Institution of Electrical Engineers,, London : (2003) 0852969996
[3 Básico] Electronic instrument handbook.
McGraw-Hill,, New York : (1994) - (2nd. ed.) 007012616X
Organización Docente de la Asignatura
Horas
Contenidos HT HP HCT HTT HAI Competencias y Objetivos
C1, P1 4.0 2.0 0.0 2,0 3,0 O1.1, O1.2, O1.3
C2, P1 4,0 2,0 0,0 2,0 3,0 O1.1, O1.2, O1.3, O2.1
C3, EP1, P2 4,0 2,0 0,0 2,0 3,0 O1.1, O1.2, O1.3, O2.2
C4, P2 4,0 2,0 0,0 3,0 3,0 O1.1, O1.2, O2.3
C4, ET1, P2 4,0 2,0 0,0 3,0 3,0 O1.1, O1.2, O2.3
C4, P2 4,0 2,0 0,0 3,0 3,0 O1.1, O1.2, O2.3
C5, P3, EP2 4,0 2,0 0,0 3,0 3,0 O1.1, O1.2, O2.4, O3.1
C5, P3 4,0 2,0 0,0 3,0 3,0 O1.1, O1.2, O2.4
C5, P3, EP3 4,0 2,0 0,0 3,0 3,0 O1.1, O1.2, O2.4, O3.1
Horas
Contenidos HT HP HCT HTT HAI Competencias y Objetivos
C6, P4 4,0 2,0 0,0 3,0 3,0 01.1, O2.4
C7, C6, P4 4,0 2,0 0,0 3,0 3,0 O1.1, O2.4
C7, C6, EP4 4,0 2,0 0,0 3,0 3,0 O1.1, O2.4, O3.1
C7, P5 4,0 2,0 0,0 3,0 3,0 O1.1, O2.4
C7, ET3, EP5 4,0 2,0 0,0 3,0 3,0 O1.1, O2.4, O3.1
Resumen en Inglés
The main key of Instrumentation Equipment course is to understand complete instrument systems and appreciate their internal design. Lectures are focused on fundamentals and recent developments on DSO techniques, signal analyzers, and logic analyzers. The IEEE-488 and VXI instrumentation buses are explained in detail. Finally, control and measurement applications are also presented.
