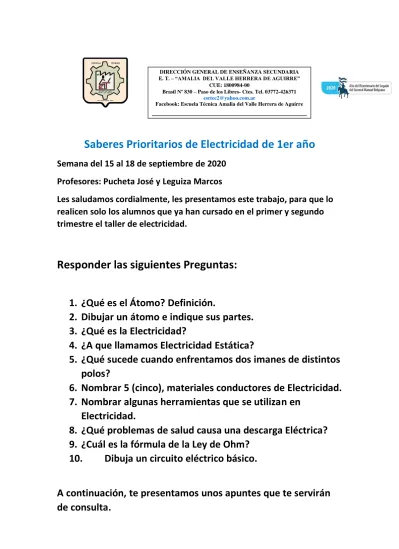

DIRECCIÓN GENERAL DE ENSEÑANZA SECUNDARIA E. T. – “AMALIA DEL VALLE HERRERA DE AGUIRRE”
CUE: 1800984-00
Brasil Nº 830 – Paso de los Libres- Ctes. Tel. 03772-426371
Facebook: Escuela Técnica Amalia del Valle Herrera de Aguirre
Saberes Prioritarios de Electricidad de 1er año
Semana del 15 al 18 de septiembre de 2020
Profesores: Pucheta José y Leguiza Marcos
Les saludamos cordialmente, les presentamos este trabajo, para que lo
realicen solo los alumnos que ya han cursado en el primer y segundo
trimestre el taller de electricidad.
Responder las siguientes Preguntas:
1. ¿Qué es el Átomo? Definición.
2. Dibujar un átomo e indique sus partes.
3. ¿Qué es la Electricidad?
4. ¿A que llamamos Electricidad Estática?
5. ¿Qué sucede cuando enfrentamos dos imanes de distintos
polos?
6. Nombrar 5 (cinco), materiales conductores de Electricidad.
7. Nombrar algunas herramientas que se utilizan en
Electricidad.
8. ¿Qué problemas de salud causa una descarga Eléctrica?
9. ¿Cuál es la fórmula de la Ley de Ohm?
10.
Dibuja un circuito eléctrico básico.
A continuación, te presentamos unos apuntes que te servirán
de consulta.
APUNTES DE
TALLER DE ELECTRICIDAD
PRIMER AÑO
CICLO BASICO
Índice
:1. PRESENTACION DE LA MATERIA. ¨ FUNDAMENTOS DE
ELECTRICIDAD ¨.
2. EL ATOMO.
3. ELECTRO ESTATICA.
4. ELECTRO DINAMICA.
5. CORRIENTE ELECTRICA.
6. MATERIALES ¨CONDUCTORES Y NO CONDUCTORES¨.
7. ACCESORIOS Y HERRAMIENTAS PARA ELECTRICIDAD.
8. CIRCUITOS ELECTRICOS: Circuito básico
Circuito en paralelo
Circuito en serie
ACUERDO DE CONVIVENCIA:
✓ EN LAS CLASES QUE TENGAMOS TALLER DE ELECTRICIDAD, DEBERAN TRAER LOS MATERIALES QUE SE LE SOLICITA, QUE LA INSTITUCIÓN NO POSEA, DEVIDO QUE ES MUY IMPORTANTE PARA EL NORMAL DICTADO DE LAS CLASES.
✓ DEBERAN TENER EL INIFORME EL DIA DE CLASE O EQUIPO DE GIMNASIA, DE LO CONTRARIO NO PODRA INGRESAR A CLASE.
✓ PARA APROBAR EL TALLER DE ELECTRICIDAD DEBERAN CONTAR CON EL 80% DE ASISTENCIA O PRESENTAR LA DOCUMENTACION QUE JUSTIFIQUE LAS FALTAS. ✓ SE EVALUARÁ DE MANERA TEORICA Y PRACTICA, PRESENTAR LOS TRABAJOS EN
TIEMPO Y FORMA LO SOLICITADO. SE EVALUARÁ PROLIGIDAD.
✓ TENER CARPETA COMPLETA Y PROLIJA.
✓ SE EVALUARÁ LAS SIGUIENTES ACTITUDES: LA RESPONSABILIDAD, EL RESPETO, LA SOLIDARIDAD, EL COMPEÑERISMO, EL TRABAJO EN EQUIPO Y SUPERACION PERSONAL.
Fundamentos de electricidad:
MATERIA: Es todo lo que nos rodea y ocupa un lugar en el espacio, se puede presentar en tres estados: solido (hierro), liquido (agua) y gaseoso (aire).
Los conocimientos diarios nos demuestran que la propiedad fundamental de la materia es la divisibilidad; sin esta propiedad sería imposible aserrar, limar, trabajar los materiales, etc. La parte más pequeña obtenida por estos medios mecánicos recibe el nombre de partícula y la parte más pequeña de la partícula recibe el nombre de moléculas y la parte más pequeña de una molécula es el ATOMO.
EL ATOMO
Se puede comparar al átomo con un sistema planetario en miniatura, formado por esferas microscópicas.
En el centro del átomo se encuentra en ¨Núcleo¨ tiene cargas positivas, girando en orbitas a su alrededor se encuentran otras pequeñas esferas llamadas electrones que tienen cargas negativas.
Los electrones que giran en orbitas más cerca del núcleo se llaman electrones fijos y los que giran en orbitas más lejanas se llaman electrones libres.
Como se comportan los electrones:
Si juntamos dos cargas eléctricas positivas se rechazan, lo mismo sucede si ambas cargas son negativas, pero una carga eléctrica positiva y una negativa se atraen, como se puede
comprobar con dos imanes.
IMANES:
El imán está compuesto por un polo Norte (carga negativa) y un polo sur (carga positiva) y una zona neutral.
Existen cuatro formas de obtener un Imán:
• La primera es de forma natural por medio de la roca, llamada ¨magnetita¨
• La segunda por medio del frotamiento en un mismo sentido de un hierro de carbono, sobre un imán
• La tercera es acercando un metal de carbono sobre un imán, este se carga eléctricamente pero no es constante.
• La cuarta es artificial que el hombre por medio de la electricidad lo obtiene.
En los imanes cualquiera sea su forma las cargas eléctricas se concentran en las puntas, además un imán que rompemos pasa a ser otro imán, es decir que sigue manteniendo su estructura, un polo norte, un polo sur y una zona neutral, con la variante que si queremos unirlos de nuevo estos se rechazan, debido a que uno de los imanes cambia de lugar sus polos.
CAMPO MAGNETICO
Son líneas de fuerzas imaginarias, externas, capaces de atraer a los materiales aleados al hierro.
Líneas de fuerzas
Campo magnético
1. Polo norte 2. Zona neutra 3. Polo sur 4. Imán (inductor) 5. Clavito (inducido)
Inductor: es aquel que tiene la fuerza necesaria para poder atraer a un material aleado al hierro.
Inducido: es aquel que recibe las líneas de fuerzas del imán.
ELECTRO ESTATICA
Es el estudio de las cargas eléctricas en reposo
PENDULO ELECTRICO
Hilo de seda o material aislante
Soporte metálico
Base
Esfera (semilla de sauco, telgopor o corcho)
- ← → - Cargas de igual signo se repelen + → ← - Cargas de distintos signos se atraen
Este sería el argumento porqué de un lado los imanes se atraen y porque, girando uno de los imanes se rechazan.
ELECTRO DINAMICA
Consiste en el movimiento de un flujo de cargas eléctricas que pasan de una molécula a otra utilizando como forma de desplazamiento un material conductor, como por ejemplo un metal.
CORIENTE ELECTRICA
Definición:
Es el movimiento de electrones libres en los conductores, con el fin de restablecer el equilibrio del átomo; es uno de los principios básicos de la electricidad y lo que llamamos CORRIENTE ELECTRICA.
CIRCUITO ELECTRICO:
Para que exista un circuito eléctrico es necesario contar con tres elementos indispensables que son: el Generador, el Conductor y el Consumidor.
Generador Eléctrico: Es el elemento que produce la corriente eléctrica. Hay dos tipos de generadores, los que producen corriente alternada (alternadores) y los que producen corriente continua (pilas, baterías, dinamos, etc.).
Conductor Eléctrico: Comúnmente llamados cables, los más utilizados son los de cobre o aluminio.
Cobre: Es utilizado en las instalaciones domiciliarias e industriales. Está formado por el conductor propiamente dicho (alma) y una parte periférica aisladora, que sirve para evitar todo tipo de contacto del conductor con el exterior.
Cada conductor es construido para una determinada intensidad de trabajo, de la sección del conductor depende la cantidad de corriente que pase por él.
Aluminio: Es utilizado en las instalaciones de alta, media y baja tensión, debido a que posee gran resistencia a la oxidación.
Consumidor o receptor eléctrico: Es todo elemento que consume energía eléctrica. Ejemplo: ventilador, televisor, heladera, etc.
Es el camino que sigue una carga eléctrica que pasa del polo + de un generador, pasa a través del elemento conectados y vuelve al punto de partida por el polo contrario.
MATERIALES CONDUCTORES Y NO CONDUCTORES
Hay sustancias como los metales, cuyo átomo puede suministrar electrones libres y que permiten el paso de la corriente eléctrica, se denominan materiales conductores ejemplo: cobre, plata, oro, aluminio, bronce, etc.
El no conductor también llamado aislante, tiene pocos electrones libres y ponen mucha resistencia al paso de la corriente eléctrica. Ejemplo: goma, porcelana, madera seca, etc.
DEFINICION DE CIRCUITO EN PARALELO
Es cuando la corriente eléctrica tiene uno o más caminos a seguir va por un conductor pasa por una o más resistencia o consumidor y vuelve al generador por el polo contrario. Ejemplo: circuitos que tienen nuestras casas.
CIRCUITO EN SERIE
Es cuando la corriente eléctrica parte del generador, tiene un camino a seguir va por un conductor pasa por dos o más resistencia y vuelve al generador por el polo contrario. Ejemplo: luces del arbolito de navidad.
LEY DE OHM
Definición: La intensidad de un circuito eléctrico es directamente proporcional a la tensión e inversamente proporcional a la resistencia.
I: E/R
E: volt
I: amper
R: watt
Accesorios y herramientas para trabajar con electricidad
(la institución les provee a los alumnos de todos los elementos necesario para las
practicas, dichas prácticas solo se deben realizar en la escuela y bajo la supervisión
del profesor).
Portalámparas: Son elementos que sirven para conectar lámparas a la
línea de alimentación, su forma permite fijarlo sobre piezas o superficies.
La rosca donde se introduce la lámpara se denomina, según su tamaño en:
GOLIAT, que son las más grandes. Edison, son las más comunes y las
Lámparas (foco): Las lámparas llamadas de incandescencia, consta de un
filamento metálico, generalmente de Tungsteno, protegido por una
bombilla de vidrio a la cual se la ha hecho al vacío, para evitar la oxidación
del tungsteno.
La bombilla está fijada a un casquillo roscado de los tipos Goliat, Edison o
Mignon
Interruptores: La función de estos elementos es cortar o dejar pasar la
corriente eléctrica. Pueden ser para exterior o de embutir.
Hay interruptores de 1, 2 y 3 puntos, es decir unipolares, que cortan 1
conductor. Bipolares, que cortan 2 conductores y Tripolares, que cortan 3
conductores. Además, están formados por un Bastidor y módulos según su
necesidad.
Conductores: Comúnmente llamados cables, los más utilizados son los de
cobre o aluminio.
Cobre: es utilizado en las instalaciones domiciliarias, industriales, etc. Está formado por
el conductor propiamente dicho (alma) y una parte periférica aisladora, que sirve para
evitar todo contacto del conductor con el exterior. Cada conductor es construido para
una determinada intensidad de trabajo, de la sección del conductor depende la
cantidad de corriente que pase por él.
Aluminio: Es utilizado en las instalaciones de media y alta tensión, debido a que posee
gran resistencia a la oxidación.
Cinta aisladora
Herramientas a utilizar:
Alicate
Destornillador
Puedes enviar los trabajos:
Correo electrónico: Prof. Marcos Leguiza [email protected]
